50ohm特征阻抗与阻抗匹配
一、50ohm特征阻抗终端电阻的应用场合：时钟，数据，地址线的终端串联，差分数据线终端并联等。
终端电阻示图B.终端电阻的作用：1、阻抗匹配，匹配信号源和传输线之间的阻抗，极少反射，避免振荡。
2、减少噪声，降低辐射，防止过冲。
在串联应用情况下，串联的终端电阻和信号线的分布电容以及后级电路的输入电容组成RC滤波器，消弱信号边沿的陡峭程度，防止过冲。
C.终端电阻取决于电缆的特性阻抗。
D.如果使用0805封装、1/10W的贴片电阻,但要防止尖峰脉冲的大电流对电阻的影响，加30PF的电容.E.有高频电路经验的人都知道阻抗匹配的重要性。
在数字电路中时钟、信号的数据传送速度快时，更需注意配线、电缆上的阻抗匹配。
高频电路、图像电路一般都用同轴电缆进行信号的传送，使用特性阻抗为Zo＝150Ω、75Ω的同轴电缆。
同轴电缆的特性阻抗Zo，由电缆的内部导体和外部屏蔽内径D及绝缘体的导电率er决定：另外，处理分布常数电路时，用相当于单位长的电感L和静电容量C的比率也能计算，如忽略损耗电阻，则图1是用于测定同轴电缆RG58A/U、长度5m的输入阻抗ZIN时的电路构成。
这里研究随着终端电阻RT的值，传送线路的阻抗如何变化。
图1 同轴传送线路的终端电阻构成只有当同轴电缆的特性阻抗Zo和终端阻抗FT的值相等时，即ZIN＝Zo＝RT称为阻抗匹配。
Zo≠RT时随着频率f，ZIN变化。
作为一个极端的例子，当RT＝0、RT＝∞时可理解其性质(阻抗以，λ/4为周期起伏波动)。
图2是RT＝50Ω(稍微波动的曲线)、75Ω、dOΩ时的输人阻抗特性。
当Zo≠RT时由于随着频率，特性阻抗会变化，所以传送的电缆的频率特上产生弯曲.二、怎样理解阻抗匹配？阻抗匹配是指信号源或者传输线跟负载之间的一种合适的搭配方式。
阻抗匹配分为低频和高频两种情况讨论。
我们先从直流电压源驱动一个负载入手。
由于实际的电压源，总是有内阻的（请参看输出阻抗一问），我们可以把一个实际电压源，等效成一个理想的电压源跟一个电阻r串联的模型。

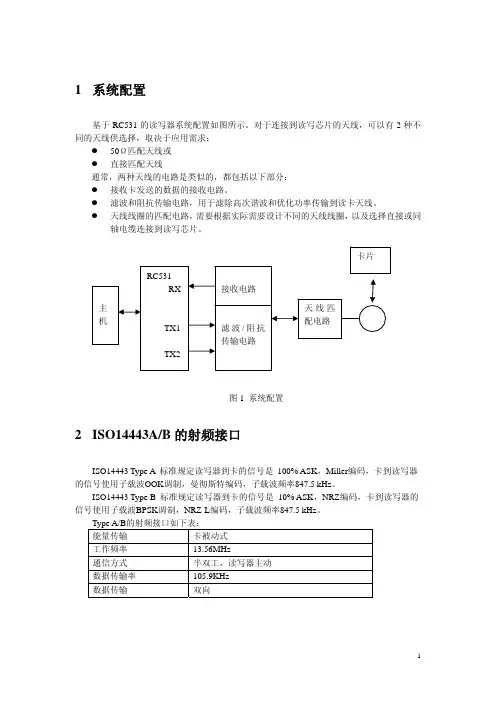

RC531读写器50欧姆匹配电路和天线设计资料
1 系统配置基于RC531的读写器系统配置如图所示。
对于连接到读写芯片的天线，可以有2种不同的天线供选择，取决于应用需求：z50Ω匹配天线或z直接匹配天线通常，两种天线的电路是类似的，都包括以下部分：z接收卡发送的数据的接收电路。
z滤波和阻抗传输电路，用于滤除高次谐波和优化功率传输到读卡天线。
z天线线圈的匹配电路，需要根据实际需要设计不同的天线线圈，以及选择直接或同轴电缆连接到读写芯片。
图1 系统配置2 ISO14443A/B的射频接口ISO14443 Type A 标准规定读写器到卡的信号是 100% ASK，Miller编码，卡到读写器的信号使用子载波OOK调制，曼彻斯特编码，子载波频率847.5 kHz。
ISO14443 Type B 标准规定读写器到卡的信号是 10% ASK，NRZ编码，卡到读写器的信号使用子载波BPSK调制，NRZ-L编码，子载波频率847.5 kHz。
Type A/B的射频接口如下表：能量传输卡被动式工作频率 13.56MHz通信方式半双工，读写器主动数据传输率 105.9KHz数据传输双向2.1 读写器到卡的数据传输读写器到卡的数据传输使用半双工的通信模式，读写器主动方式。
天线的Q 值将会影响数据传输，关于天线Q 值的理论计算及匹配电路元件参数的计算稍后介绍。
2.2 卡到读写器的数据传输数据从卡传输到读写器使用负载调制的原理。
由于天线调谐后天线上的电压常常几倍于电源电压，而读写器天线和卡天线属于弱耦合结构，卡产生的信号也非常小，要想检测到这么小的信号，需要一个设计良好的接收电路，因此，卡发出的信号使用子载波调制的技术，子载波负载调制使得信号更容易被接收到。
子载波频率是847.5KHz 。
基带信号-106KHz 106KHz -847.5KHz847.5KHz 子载波制后12.71MHz 14.41MHz 13.56MHz 载波调后图2 卡到读写器数据的频谱3 RC531匹配电路和天线设计3.1 基本设计原则RC531是一个单片的读写器IC ，设计的读写距离可以达到10cm ，不需要外加的功率放大器。
天线阻抗匹配 特性阻抗50欧姆
常见的射频同轴电缆绝大部分是５０Ω特性阻抗的，这是为什么呢？
通常认为导体的截面积越大损耗就越低，但事实并非完全如此。
同轴电缆的每单位长度的损耗是ｌｏｇＤ/ｄ的函数，也就是说和电缆的特性阻抗有关。
经过计算可以发现，当同轴电缆的特性阻抗为７７Ω时，单位长度的损耗最低。
" ]:
L4 G% y, F1 l6 t) E; Q0 W
对于同轴电缆的最大承受功率，通常认为内外导体的间距越大，则同轴电缆可承受电压越高，即承受功率越大，但实际上也不完全准确。
同轴电缆的最大承受功率同样与其特性阻抗有关。
可以计算出当同轴电缆的特性阻抗为３０Ω时，其承受的功率最大。
. a3 s4 J& p; d1 P& O& Q# `
为了兼顾最小的损耗和最大的功率容量，应该在７７Ω和３０Ω之间找一个适当的数值。
二者的算术平均值为５３．５Ω，而几何平均值为４８．０６Ω；选取５０Ω的特性阻抗可以做到二者兼顾。
此外，５０Ω阻抗的连接器也更加容易设计和加工。
绝大部分应用于通信领域的射频电缆的特性阻抗是５０Ω；在广播电视中则用到７５Ω的电缆。
大部分的测试仪器都是５０Ω的阻抗，如果要测量７５Ω阻抗的器件，可以通过一个５０～７５Ω的阻抗变换器来进行阻抗匹配，但是需要注意这种阻抗变换器有约５．７ｄＢ的插入损耗
1/ 1。
两层板(双面板)如何控制50欧特性阻抗的设计技巧
两层板（双面板）如何控制50欧特性阻抗的设计技巧我们都知道，在射频电路的设计过程中，走线保持50欧姆的特性阻抗是一件很重要的事情，尤其是在Wi-Fi产品的射频电路设计过程中，由于工作频率很高（2.4GHz或者5.8GHz），特性阻抗的控制就显得更加重要了。
如果特性阻抗没有很好的控制在50欧姆，那么将会给射频工程师的工作带来很大的麻烦。
什么是特性阻抗?是指当导体中有电子”讯号”波形之传播时，其电压对电流的比值称为”阻抗Impedance”。
由于交流电路中或在高频情况下，原已混杂有其它因素(如容抗、感抗等)的”Resistance”，已不再只是简单直流电的”欧姆电阻”(OhmicResistance)，故在电路中不宜再称为”电阻”，而应改称为”阻抗”。
不过到了真正用到”Impedance阻抗”的交流电情况时，免不了会造成混淆，为了有所区别起见，只好将电子讯号者称为”特性阻抗”。
电路板线路中的讯号传播时，影响其”特性阻抗”的因素有线路的截面积，线路与接地层之间绝绿材质的厚度，以及其介质常数等三项。
目前已有许多高频高传输速度的板子，已要求”特性阻抗”须控制在某一范围之内，则板子在制造过程中，必须认真考虑上述三项重要的参数以及其它配合的条件。
两层板如何有效的控制特性阻抗？在四层板或者六层板的时候，我们一般会在顶层（top）走射频的线，然后再第二层会是完整的地平面，这样顶层和第二层的之间的电介质是很薄的，顶层的线不用很宽就可以满足50欧姆的特性阻抗（在其他情况相同的情况下，走线越宽，特性阻抗越小）。
但是，在两层板的情况下，就不一样了。
两层板时，为了保证电路板的强度，我们不可能用很薄的电路板去做，这时，顶层和底层（参考面）之间的间距就会很大，如果还是用原来的办法控制50欧姆的特性阻抗，那么顶层的走线必须很宽。
例如我们假设板子的厚度是39.6mil(1mm)，按照常规的做法，在Polar中设计，如下图线宽70mil，这是一个近乎荒谬的结论，简直令人抓狂。
50欧阻抗天线设计说明
两层板（双面板）如何控制50欧特性阻抗的设计技巧我们都知道，在射频电路的设计过程中，走线保持50欧姆的特性阻抗是一件很重要的事情，尤其是在Wi-Fi产品的射频电路设计过程中，由于工作频率很高（2.4GHz或者5.8GHz），特性阻抗的控制就显得更加重要了。
如果特性阻抗没有很好的控制在50欧姆，那么将会给射频工程师的工作带来很大的麻烦。
什么是特性阻抗?是指当导体中有电子”讯号”波形之传播时，其电压对电流的比值称为”阻抗Impedance”。
由于交流电路中或在高频情况下，原已混杂有其它因素(如容抗、感抗等)的”Resistance”，已不再只是简单直流电的”欧姆电阻”(OhmicResistance)，故在电路中不宜再称为”电阻”，而应改称为”阻抗”。
不过到了真正用到”Impedance阻抗”的交流电情况时，免不了会造成混淆，为了有所区别起见，只好将电子讯号者称为”特性阻抗”。
电路板线路中的讯号传播时，影响其”特性阻抗”的因素有线路的截面积，线路与接地层之间绝绿材质的厚度，以及其介质常数等三项。
目前已有许多高频高传输速度的板子，已要求”特性阻抗”须控制在某一范围之内，则板子在制造过程中，必须认真考虑上述三项重要的参数以及其它配合的条件。
两层板如何有效的控制特性阻抗？在四层板或者六层板的时候，我们一般会在顶层（top）走射频的线，然后再第二层会是完整的地平面，这样顶层和第二层的之间的电介质是很薄的，顶层的线不用很宽就可以满足50欧姆的特性阻抗（在其他情况相同的情况下，走线越宽，特性阻抗越小）。
但是，在两层板的情况下，就不一样了。
两层板时，为了保证电路板的强度，我们不可能用很薄的电路板去做，这时，顶层和底层（参考面）之间的间距就会很大，如果还是用原来的办法控制50欧姆的特性阻抗，那么顶层的走线必须很宽。
例如我们假设板子的厚度是39.6mil(1mm)，按照常规的做法，在Polar中设计，如下图线宽70mil，这是一个近乎荒谬的结论，简直令人抓狂。
[资料]50欧微带线
![[资料]50欧微带线](https://img.taocdn.com/s3/m/e26646e905a1b0717fd5360cba1aa81144318ff0.png)
微带线的特性阻抗计算方法：0=60Z π≥（W h ）这个公式近似度差些，若要求稍微更精确些的计算，可采用下列的计算公式，即01=601+[2(2h 2hZ W WLn e h ππ ≥（W h ）+0.94）] 1-r r 2e 1+-110h ++22Wεεε=（1）或者使用另一组计算公式：0068h =60n +h 4h120=hh h +2.42-0.44+-h WZ L W Z W W W π≤≥（），W ，W （1） 本设计中使用r ε=2.3的介质，那么对于不同的W/h ，使用matl ab 编程计算：disp('微带线阻抗计算')er=2.3;wh=1:0.1:10ee=(1+er)/2+(er-1)/2*(1+10*(1./wh)).^(-0.5);z0=120*pi./(wh+2.44-0.44./wh+(1-1./wh).^6)z1=60*pi*pi*sqrt(1./ee)./(1+pi*wh+log(1+pi/2.*wh))subplot(1,2,1) plot(wh,z0) subplot(1,2,2)plot(wh,z1)得到WH 比为1.95copper：relative permittivity：1relative permeability：0.999991conductivity：58000000 siemens/mmass density：8933Tlines microstrip：MUSBH=1mm，微带线基板厚度为1mmEr=2.3，微带线基板的相对介电常数为2.3Mur=1，微带线基板的相对磁导率为1Cond=58000000，微带线导体的电导率为58000000Hu=1.0e+0.33mm,表示微带线的封装高度T=0.05mm，微带线的导体层厚度为0.05mm（50um）TanD=0.0003，微带线的损耗角tan=0.0003Rough=0mm，微带线表面粗糙度为0mm几种方法：（1）经验公式法（2）手动设置法（3）计算法，需要ADS的计算控件（4）优化法使用经验公式计算得到得到WH比为1.95，实际反射系数很大，S11<-12dB，由圆图可见，微带线特性阻抗偏大。
经典50欧阻抗天线设计.doc
两层板（双面板）如何控制50欧特性阻抗的设计技巧我们都知道，在射频电路的设计过程中，走线保持50欧姆的特性阻抗是一件很重要的事情，尤其是在Wi-Fi产品的射频电路设计过程中，由于工作频率很高（2.4GHz或者5.8GHz），特性阻抗的控制就显得更加重要了。
如果特性阻抗没有很好的控制在50欧姆，那么将会给射频工程师的工作带来很大的麻烦。
什么是特性阻抗?是指当导体中有电子”讯号”波形之传播时，其电压对电流的比值称为”阻抗Impedance”。
由于交流电路中或在高频情况下，原已混杂有其它因素(如容抗、感抗等)的”Resistance”，已不再只是简单直流电的”欧姆电阻”(OhmicResistance)，故在电路中不宜再称为”电阻”，而应改称为”阻抗”。
