三、实验仪器
目的 原理 仪器 步骤 报告要求
面板示意图
目的 原理 仪器 步骤 报告要求
垂直电压信号
目的 原理 仪器 步骤 报告要求
水平时间信号
二、实验内容:八ቤተ መጻሕፍቲ ባይዱ二值
目的 原理 仪器 步骤 报告要求
1、观察频率为1KHz的正弦,方波、三角波波形 在示波器上显示出占满屏幕上80%范围一个完整波形。将波 形分别画在准备好的坐标绘图纸上,对应记录示波器的扫描频 率fx。
示波器是扫描电压加在水平轴,信号加在竖直轴,当扫描周 期和信号频率一致时,正好是显示一个周期的信号。
二、实验内容
目的 原理 仪器 步骤 报告要求
2、在确定出函数信号正弦波输出频率为 1kHz的基础上,调节示波器的扫描信号周 期,分别在示波器上显示出1/2和2个正弦波 形,并将图形描在坐标纸上,并记录示波 器扫描信号周期所对应的时间。 扫描时间=扫描周期*信号所占格子数
二、实验原理
示波器原理
目的 原理 仪器 步骤 报告要求
示波器主要包括:电子枪、偏转系统和荧光屏三部分
垂直偏转系统Y(待测信号 一般加在这个系统上) 荧光屏
电子枪
水平偏转系统X(内部扫描 电压加在这个系统上)
二、实验原理
示波器显示稳定波形的原理
目的 原理 仪器 步骤 报告要求
1、电子枪发射出来的电子就打在荧光屏的中央(荧光屏由荧光材料涂在 示波管前端内表面制成,受到电子束轰击时会发出光)。 2、扫描——光点在荧光屏水平(垂直)方向作匀速运动的过程。 在偏转板上加上周期性的扫描电压,那么在偏转板间就会形成电场, 电子束在通过偏转板间的电场时,在X、Y轴方向就会产生偏转,荧光屏上 的光点就会在水平(垂直)方向作往复运动。 3、为方便观察(示波器上显示出来的波形应静止不动),扫描电压周期 必须与加在垂直偏转板上的待测信号同步,即扫描电压周期应为被测信号 周期的整数倍,即Tx=nTy( n=1,2,3…)
目的 原理 仪器 步骤 报告要求
目的 原理 仪器 步骤 报告要求
思考题: 正弦电压信号的峰峰值和有效值之间是什么关 系?这种关系是如何得到的?
目的 原理 仪器 步骤 报告要求
3、自动测量正弦信号的电压有效值及峰峰值
(1)按下measure按键,在屏的右侧可显示自动测量菜单; (2)按下菜单操作键的第1个键(完全可以根据屏幕提示决 定操作),选择信源( CH1或CH2); (3)按下菜单操作键的第2个键,选择测量类型为电压测量; 在电压测量弹出的菜单中选择参数为方均根值(即为有效电 压),以及峰峰值
目的 原理 仪器 步骤 报告要求
四、实验内容与步骤
观察李萨如图形:
分别调出fy/fx=1:1 ,2:1,1:2的李萨如图形, 要求将李萨如 图形分别画在准备好的坐标绘图纸上,对应记录示波器的扫 描频率fx。 1)fx=1kHz,fy=1kHz 2)fx=1kHz,fy=2kHz 3)fx=2kHz,fy=1kHz
目的 原理 仪器 步骤 报告要求
4、观察李萨如图形
李萨如图形原理:两个振动方向相互垂直的振动的 合成
目的 原理 仪器 步骤 报告要求
观察李萨如图形
(1)将两个正弦信号输入通道CH1或CH2 ; (2)若通道未被显示,按下CH1或CH2 按钮; (3)按下auto键 (4)调整SCALE旋钮使两路信号幅度大致相等; (5)按下水平控制栏下的MENU菜单按钮以调出水平控 制菜单(在屏幕的右侧显示) (6)按下时基菜单按钮选择X-Y,可显示李萨如图形,按 下运行控制栏的RUN/STOP可使李萨如图形静止。
目的 原理 仪器 步骤 报告要求

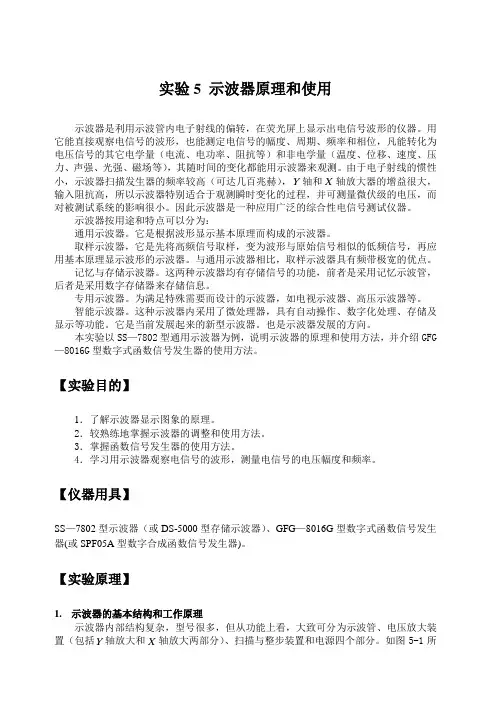

一、实验目的
目的 原理 仪器 步骤 报告要求
示波器特别适用于观测随时间变化的瞬间过程。
1、用数字示波器观察交流电压信号 2、学习用示波器测定电信号的频率、幅度。 3、用示波器观察李萨如图形,进一步加深对互相垂直 谐振合成理论的理解。 4、通过对以上内容的观察,掌握示波器的使用方法
