霍尼韦尔SM系统ppt课件
合集下载
霍尼韦尔培训讲义ppt课件
•A,B,C座塔楼以办公为主
四、楼宇自控系9统监控范围
楼宇自控的功能说明
10
冷源系统 银都中心BA系统监控说明
热交换系统 变配电系统 给排水系统 空调新风系统 送排风系统 照明系统
冷源系统
11
冷水机组台数控制(A座2台,B,C座4台) 冷冻水泵、冷却水泵 冷冻水系统 冷却塔控制 冷源系统的负荷控制 补水泵自动控制 分集水器旁通阀调节
指示灯
中央处理器模块
o16 位 元 控 制 器
oRS232 操 作 界 面 接口
oRS485 C 总 线 接 口
o实 时 时 钟
Excel 500 控制器模块
模拟输入模块 8个通用供电或带电 输入
模拟输出模块 ✓8 个 模 拟 输 出 (0-10伏 特直流) ✓板 上 手 动 超 驰 开 关 ✓指 示 灯 的 光 暗 度 随 输出变化
Excel 500 Smart
41
DDC控制 中大型应用对象. 自由应用编程. 模块设计 (多达 16 I/O模块,128 物
理 I/O).
集成通讯:
Modem / ISDN /GSM
(高达 38400 bps)
C-Bus LONWorks 分布式 I/O 模块
分布式 IO模块
Connector Module ~ XSL511 连接模块
新14风系统
职工餐厅和三~二十七层办公层采用风机盘管+新风系统,本系统共包括新风机 组27台
送风温度监测; 风机的启停,手/自动转换开关,运行状态及过载报
警 监测风机前后压差 监测过滤器状态
通过对二通电动调节阀的自动调整,实现对送风温度 设定点(可调整)的PID控制
控制新风风阀的开关
网络N结xN构冗–余冗方余案
四、楼宇自控系9统监控范围
楼宇自控的功能说明
10
冷源系统 银都中心BA系统监控说明
热交换系统 变配电系统 给排水系统 空调新风系统 送排风系统 照明系统
冷源系统
11
冷水机组台数控制(A座2台,B,C座4台) 冷冻水泵、冷却水泵 冷冻水系统 冷却塔控制 冷源系统的负荷控制 补水泵自动控制 分集水器旁通阀调节
指示灯
中央处理器模块
o16 位 元 控 制 器
oRS232 操 作 界 面 接口
oRS485 C 总 线 接 口
o实 时 时 钟
Excel 500 控制器模块
模拟输入模块 8个通用供电或带电 输入
模拟输出模块 ✓8 个 模 拟 输 出 (0-10伏 特直流) ✓板 上 手 动 超 驰 开 关 ✓指 示 灯 的 光 暗 度 随 输出变化
Excel 500 Smart
41
DDC控制 中大型应用对象. 自由应用编程. 模块设计 (多达 16 I/O模块,128 物
理 I/O).
集成通讯:
Modem / ISDN /GSM
(高达 38400 bps)
C-Bus LONWorks 分布式 I/O 模块
分布式 IO模块
Connector Module ~ XSL511 连接模块
新14风系统
职工餐厅和三~二十七层办公层采用风机盘管+新风系统,本系统共包括新风机 组27台
送风温度监测; 风机的启停,手/自动转换开关,运行状态及过载报
警 监测风机前后压差 监测过滤器状态
通过对二通电动调节阀的自动调整,实现对送风温度 设定点(可调整)的PID控制
控制新风风阀的开关
网络N结xN构冗–余冗方余案
HONEYWELL中控SM系统硬件组态简介
点击拖入 组态区
点击右键建 立CP控制器 组态
定义控制器IO BUS 总 线 接 口 属性
定 义 哪 一 个 IOBUS 端 口 为 冗 余/非冗余。要从 第四个端口开始 向上定义
右键组态 IO卡件
右 键 点 击 I/O 卡件相应位置 ,建立不同类 型卡件

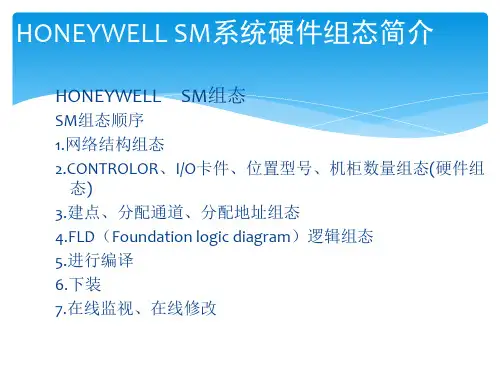

HONEYWELL SM系统硬件组态简介
HONEYWELL SM组态
SM组态顺序 1.网络结构组态 2.CONTROLOR、I/O卡件、位置型号、机柜数量组态(硬件组 态) 3.建点、分配通道、分配地址组态 4.FLD(Foundation logic diagram)逻辑组态 5.进行编译 6.下装 7.在线监视、在线修改
SM硬件组态
启动SM组 态软件
点左键拖入 空白处
输入项 目名
输入存 放位置
点右键启动 项目组击左 键拖入2
2.拖入此处 3 . 输 入 SM 工作站名字
1.点击左 键拖入2
2.拖入此处
选择通讯 网络类型
1.点击左键 拖入2 2.拖入此处
输入控制 器名称
输入主备控制器 IP地址
1.点击左键 拖入2
2.拖入 此处
输入PKS服务 器名称
1.点击 左键拖入 2
2.拖入此处
点击
右键点击
输 入SM控 制 器 与PKS 服务器通讯的I/0点数 量 。 Marker( 数 字 型 ) 、Register(数值型) 1byte=8bit
每个I/O 点对 应的地址
2.1 HONEYWELL SM系统—硬件介绍
2
系统结构
冗余控制器配置冗余IO的系统架构:
3
硬件组成
SM 的CP(控制处理器)组成:
4
硬件组成
QPP(处理器模块)是SM的核心 ,放置在每一个CP的左侧,它 的主要功能是:持续的周期执行 读输入信号,执行功能逻辑程序 ,写输出到输出卡功能,连续测 试系统硬件,以保证安全控制。
5
硬件组成
USI(通讯模块)放置在QPP右 侧,它有A,B,C,D四个通讯通 道。A,B接口用作高速以太网 通讯,C,D分别为串行RS232 和RS485通讯。它的作用是与 其他系统进行通讯,如PKS系 统。日常维护时我们可以通过 观察它前面的LED状态指示灯 来判断其通讯状态。
6
硬件组成
PSU(供电模块),放置在每一个 CP的最右侧,它的作用是把 24VDC转换成5VDC,给整个 CP提供工作电源,它有一个 LED指示灯,熄灭表示失电或者 供电电压过低,红色表示5VDC 输出值过低,绿色表示5VDC输 出在合理范围内。
7
硬件组成
BKM(电池和钥匙开关模块),放 置正在CP卡件箱的中间,它有2 个钥匙开关和LED灯。上面开关 是故障复位开关作用是从实时诊 断缓存中清除故障信息和启动控 制器。下面钥匙为强制开关,转 到ON时可以在程序中对输入输出 进行强制;转到OFF时清除所有 强制,并且不能做任何强制。
8
硬件组成
SM 的IO Chassis组成:
SM的IO Chassis(IO底板),他有21个安装槽位,1-18用 于安装I/O卡件,19为空位,20和21槽用于安装IO集线卡。 冗余和非冗余的I/O卡要分置于不同的IO Chassis上。
9
硬件组成
现场的各种设备通过各种线缆连接至I/O卡件,然后经过 集线卡传输给QPP,对现场信号进行分析处理,执行程序 输出。
霍尼韦尔SmartLine 介绍 ppt课件
业界领先的性能
提高了测量的精度和稳定性
精度 响应时间 综合标定
• 提高效率,降低成本的新功能
简化了工作步骤,提高了工作效率
模块化设计 全新的人机界面,液晶显示表头 三键式组态按钮 电源正负任意连接 全面的诊断信息
• 与霍尼韦尔系统集成的新功能
最佳的集成平台
对变送器发送信息 维护模式显示 修改报警
Industry Leading Performance 业界领先的性能
业界领先的性能 • 提高效率,降低成本的新功能
精度 响应时间 综合标定
模块化设计 全新的人机界面,液晶显示表头 三键式组态按钮 电源正负任意连接 全面的诊断信息
• 与霍尼韦尔系统集成的新功能
对变送器发送信息 维护模式显示 修改报警
Modular Construction 模块化结构
磁性操作按钮模块
“SP Upper Stress Limit” = 4500 psi - 450 psi = 4050 psi. 变送器接受过的最大的静压值
膜盒静压值超过静压疲劳上限累计的时间
最后一次静压值超过静压疲劳上限到现在累计的时间
全面的诊断信息
电子线路模块 (PWA)温度值 跟踪记录
PWA的最高/最低的温度限值,规格值: -40 to 85
Pa, KPa, MPa, KGcm2, TORR, ATM inH2O, mH2O, bar, mbar, inHg, FTH2O, mmH2O, MMHG, & PSI
• 开方显示 • PV超量程指示 • 支持本地组态的3键式按钮
Improved HMI 全新的人机界面
显示多个参数 具有的图形显示功能,多个图形格式 可以使你更简洁,直观,清晰地查看数据
(参考幻灯片)霍尼韦尔运营系统学习模块PPT
内建
质量体系
质量
• 自主
• 差错预防
• 产品
• 流程
最终客户
工厂
内建 质量
质量体系
• Poke Yoke(差错预防) • 标准化工作 • 消除根本原因 • 遏制 • 改进并预防 重复发生 • 可视化与沟通 • 符合性审核
供货方
7HOS 2007 年 11 月修订版
• 不接受残次品 • 不制造残次品 • 不放过残次品
职责:
• 唯一责任人
- 厂长 • 支持方
- 领导小组
12
分层审核
: 要求 整合到领导层标准化工作中
户 每班次至少进行一次高风险物品审核。 户 基于数量或与过程相关的风险等级增加审核次数(按照要求)。 户 以审核作为对日常控制计划和工作指导检查的补充。 户 需要在 GEMBA 审核期间对高风险项目进行验证所用的完善核对单 户 在制定核对单时需要考虑各要素。(示例)
经过认证
或经验丰富)
产生的效果/ 可交付的成果
• 总监为 被审核者
• 审核报告
• 行动计划 • BIQ 改进
材料
• 审核清单 • 支持文档
与 领导层
方法 -要审核的各个区域 每 4 到 6 周审核一次 -建议在客户视察/审核
-前完成审核 -总监可以根据 BIQ 的实施情况 每周执行一次。
标准化工作相整合
学习评估表: 15 分钟
5
霍尼韦尔 — 机霍密尼信韦息尔 — 机密信息
杜绝浪费模块 — HOS 领导层学习第三阶段
今天您需要做些什么
全心投入!
所有人都要参与 所有人都要提问
积极 学习和实践
行为准则:
J全神贯注参与学习活动 J关 掉手机 J 只可在休息时间处理电子邮件 J休息完毕准时回到课堂 J注意倾听而不私下交谈
HONEYWELL中控系统简介PPT课件
BKM功能是: 1.故障复位开关:清除故障信息;启动控制器 2.强制开关:清除/禁止或允许强制输入/输出 3.LED状态指示:绿色正常;红色:故障或电池失效
I/O Moudle输入/输出模块
I/O Moudle功能是:接收不同类型Detector信号(SDI、SAI、SDO、SDOL、DO、RO)
PKS控制柜
SM控制柜
PDP&NET 控制柜
FTA柜
中控操作台
一、PKS系统硬件结构组成:
Control Processor(CP) C200控制器
1. 100MHz Power PC603E处理器 带有8MB RAM 2. 4MB Flash ROM 用于存储程序 3. 锂电池(系统失电后能够维持5-6天程序) 4. 最多支持8个I/O机架和64个I/O模块 5. 控制器可以是冗余或非冗余的配置 6. 占用两个槽位的位置
SM系统内部链路结构:
S ystem B us
QPP COM COM PSU
BKM
Fault Tolerant EtherNet Bridge(FTEB) FTE网络通讯接口卡
1.负责设置控制器IP地址(当有两个控制器时,主控制器IP最后一位设置为奇数,备控制器IP最后 一位设置为偶数)
2.负责与交换机进行数据通讯
ControlNet Interface(CNI) ControlNet 网络通讯接口卡
QPP 是SM系统的核心,它的主要功能是:持续的周期执行读输入信号,执行功能逻辑程 序,连续测试系统硬件,以保证安全控制。
USI(Universal Safety Interface )通讯卡
USI卡功能是:它是SM系统的通讯卡,提供高速以太网接口和串行RS232&RS485接口
I/O Moudle输入/输出模块
I/O Moudle功能是:接收不同类型Detector信号(SDI、SAI、SDO、SDOL、DO、RO)
PKS控制柜
SM控制柜
PDP&NET 控制柜
FTA柜
中控操作台
一、PKS系统硬件结构组成:
Control Processor(CP) C200控制器
1. 100MHz Power PC603E处理器 带有8MB RAM 2. 4MB Flash ROM 用于存储程序 3. 锂电池(系统失电后能够维持5-6天程序) 4. 最多支持8个I/O机架和64个I/O模块 5. 控制器可以是冗余或非冗余的配置 6. 占用两个槽位的位置
SM系统内部链路结构:
S ystem B us
QPP COM COM PSU
BKM
Fault Tolerant EtherNet Bridge(FTEB) FTE网络通讯接口卡
1.负责设置控制器IP地址(当有两个控制器时,主控制器IP最后一位设置为奇数,备控制器IP最后 一位设置为偶数)
2.负责与交换机进行数据通讯
ControlNet Interface(CNI) ControlNet 网络通讯接口卡
QPP 是SM系统的核心,它的主要功能是:持续的周期执行读输入信号,执行功能逻辑程 序,连续测试系统硬件,以保证安全控制。
USI(Universal Safety Interface )通讯卡
USI卡功能是:它是SM系统的通讯卡,提供高速以太网接口和串行RS232&RS485接口
HONEYWELL-SMPPT课件
通常SM的DO输出电路将两个电路串联在一起,同时这两个电路的 状态(STATUS)被实时监测,当一个电路出现短路故障,另一个电路 仍然能够切断输出,使FTD故障降为零。实现单一故障容错。
SM冗余通道输出电路
ቤተ መጻሕፍቲ ባይዱ11
为避免太多的“主动”故障,将输出电路冗余配置,极大提高了系统的 有效性。
SIS安全控制系统几个特点 12
双重冗余(DMR)
DMR在非冗余结构中提供1oo2D表决机制,基于 双处理器,并且具有高水平的自我测试、诊断和 容错功能。
DMR实行非冗余控制结构,每一个非冗余结构只 包含一个QPP控制单元,QPP含有冗余的处理器, 处理器与内存均为1oo2D的表决机制。
在IO配置里,每一条通路由控制器和独立的 Watchdog控制。
不同应用类型的SIS
6
紧急停车系统(ESD) 火气系统(F&G) 设备防护系统(IPS) 安全联锁Safety interlocks 安全相关系统Safety Related Systems 高压防护系统(HI(P)PS) 燃烧管理系统(BMS)
Safety Manager安全概念 7
IEC61508将安全功能的执行划分为4个等级,它们叫做 Safety Integrity level ( SIL 1-4 ),如果等级低于SIL 1, IEC61508 和 IEC61511认为不是合作为安全系统。
Safety Manager可以同时处理安全设备的SIL1到SIL3 的安全要求。
断路:主动故障,它使输出失电从而进入安全状态, 因此它是“安全的”,主动故障不影响安全, 但影响有效性。 为导致损失故障(Fail to Nuisance,FTN)
SM数字输出电路诊断功能 9
霍尼韦尔SM系统
霍尼韦尔SM系统的 未来发展与趋势
智能化:霍尼韦尔SM系统将更加智能化,提高生产效率和产品质量。 自动化:通过自动化技术,实现更快速、准确的控制和监测。 集成化:将各种生产和管理系统集成在一起,实现更高效的生产和物流管理。 定制化:根据不同行业和企业的需求,提供更加定制化的解决方案。
智能制造与工业4.0的推动 物联网与大数据技术的应用 可持续性与环保要求的提高 全球与中国市场的增长潜力
添加标题
添加标题
添加标题
添加标题
软件可靠性:具备强大的容错和恢 复功能,有效防止意外宕机或数据 丢失。
可靠性验证:通过各种严格的环境 试验和性能测试,确保系统在不同 工况下的可靠性。
霍尼韦尔SM系统具备高度容错能力,能够自动检测并处理故障 系统采用冗余设计,关键组件均有备份,确保高可用性 霍尼韦尔SM系统具备快速恢复功能,能够在短时间内恢复正常运行 霍尼韦尔提供全面的售后服务和技术支持,确保系统稳定可靠
加密技术:确保 数据传输和存储 的安全性
访问控制:限制对 系统的访问权限, 防止未经授权的访 问
定期更新和补丁: 及时修复系统漏 洞,提高安全性
安全审计:对系统 进行定期安全审计, 确保安全合规性
硬件可靠性:采用高品质的硬件组 件,经过严格测试和筛选,确保系 统稳定可靠。
安全性:采用多层次的安全防护措 施,确保系统免受恶意攻击和非法 入侵。
霍尼韦尔SM系统的 用户评价与反馈
用户对霍尼韦 尔SM系统的满 意度较高,认 为其功能强大 且易于使用。
用户普遍认为 霍尼韦尔SM系 统在提高生产 效率和降低成 本方面表现优
秀。
部分用户反馈 系统需要加强 数据安全保护 措施,以防止 信息泄露和被
攻击。
SM系统介绍ppt课件
SM系统硬件概述
SM系统机柜 机柜采用威图标准机柜。常用两种规格: (宽*深*高)800X600X2000mm,外配100mm高底座。 (宽*深*高)800X800X2000mm,外配100mm高底座。 SM系统的CP卡件和I/O卡件安装在旋转机架上。 旋转机架上共有10个卡笼位置。 控制器和IO卡,通常从机架的chassis2开始配置。 一套SM系统最多由4套系统柜组,控制器和I/O卡件之间
SM系统组态
SM Controller:
SOE是sequence of events的简称。当系统配 置了experion PKS服务器或者SOE站后,SOE enable项可以选择,即系统可以记录SOE。 通过SOE ID Range设定SOE的范围,开始的前 16个序号,系统预留给system marker,所以 工艺点的SOE ID从17开始,。如图,系统最 多可以记录217-17=200个点的SOE,最大数 值65534
8
ppt课件.
SM系统硬件概述
• 漏地检测器(ELD)
SWITCH1:在标注1HZ、DC和1/4HZ处 SWITCH2:在RESET和TEST处 ELD电路内有一个触发器(flip-flop,FF),当有接地故障发生时,FF置 为触发,使其输出继电器线圈失电,触电动作,送出报警信号,同时面 板上的fault指示灯点亮(红色),只有当故障排除并通过SWITCH2给出 RESET信号后,指示灯才会熄灭。 将SWITCH2打到test位置时候,对漏地检测器进行试验,正常应将其置 于中间位置。 通常应将SWITCH1打到DC位置;打到1HZ或1/4HZ位置时,绿色的MODE 指示灯以选定的频率闪动。 正常工作状态下,如果发现面板的fault指示灯点亮,要通过switch2 reset一下,该指示灯仍然点亮的话,说明接地故障存在,这是就要检查 系统内的什么地方出现了接地(漏地)情况,并采取相应的措施予以消 除。
HONEYWELL SM课件
安全仪表系统是指能实现一个或多个安全功能的系统,用 于监视生产装置或独立单元的操作,如果生产过程超出安 全操作范围,可以使其进入安全状态,确保装置或独立单 元具有一定的安全度。安全系统不同于批量控制、顺序控 制及过程控制的工艺联锁,当过程变量(温度、压力、流 量、液位等)超限,机械设备故障,系统本身故障或能源 中断时,安全仪表系统自动(必要时可手动)地完成预先 设定的动作,使操作人员、工艺装置处于安全状态。
Safety Manager可以同时处理安全设备的SIL1到SIL3 的安全要求。
SM基本配置结构
SM的不同结构配置情况
控制器
IO
非冗余(DMR结构) 非冗余
备注
DMR结构支持安全等级从 SIL1到SIL3的安全设备功能 应用
冗余(QMR结构) 非冗余
QMR结构支持安全等级从
冗余
SIL1到SIL3的安全设备功能
注意:拔出或更换QPP卡时,必须将其钥匙开关置于 STOP位置。
QPP功能块图
QPP处理器执行的内容
应用程序:扫描所有的输入,按顺序执行FLD,并 写输出。
自我测试程序:既系统软件,用来对系统本身进行 完整的自我测试,以对可能发生的错误作出适当反 应。
QPP处理器内存
Flash:用来存储和备份系统软件和应用程序。 SRAM:用于IO、Marker和CP间数据交换,需要
SIS与DCS的区别
SIS系统属于“静态”系统,在正常工况下,始终
监测生产装置的运行,系统输出不变,不对生 产过程产生影响;在非正常工况下,将按预先 的设计进行逻辑运算,使生产装置安全联锁或
停车。DCS属于“动态”系统,连续对过程变量
进行检测、运算和控制,对生产过程进行动态 的控制,确保最终产品的产量和质量;
Safety Manager可以同时处理安全设备的SIL1到SIL3 的安全要求。
SM基本配置结构
SM的不同结构配置情况
控制器
IO
非冗余(DMR结构) 非冗余
备注
DMR结构支持安全等级从 SIL1到SIL3的安全设备功能 应用
冗余(QMR结构) 非冗余
QMR结构支持安全等级从
冗余
SIL1到SIL3的安全设备功能
注意:拔出或更换QPP卡时,必须将其钥匙开关置于 STOP位置。
QPP功能块图
QPP处理器执行的内容
应用程序:扫描所有的输入,按顺序执行FLD,并 写输出。
自我测试程序:既系统软件,用来对系统本身进行 完整的自我测试,以对可能发生的错误作出适当反 应。
QPP处理器内存
Flash:用来存储和备份系统软件和应用程序。 SRAM:用于IO、Marker和CP间数据交换,需要
SIS与DCS的区别
SIS系统属于“静态”系统,在正常工况下,始终
监测生产装置的运行,系统输出不变,不对生 产过程产生影响;在非正常工况下,将按预先 的设计进行逻辑运算,使生产装置安全联锁或
停车。DCS属于“动态”系统,连续对过程变量
进行检测、运算和控制,对生产过程进行动态 的控制,确保最终产品的产量和质量;
霍尼韦尔SM系统ppt课件
19
Safety Manager硬件概述
20
Safety Manager硬件组成及其功能
Safety Manager系统机柜
21
22
23
24
SM系统内控制器及IO排布
Safety Manager系统的卡件和IO卡件安装在旋转机架上。 旋转机架上共有10个底座位置。
SM控制器和IO通常自2层开始配置,所以控制器机柜内 的旋转机架最多放置8个IO底座,如果是单独的IO机柜, 就最多可以放置9个IO底座(Remote IO即远程IO除外), 如图3.1所示。
38
RS-232&RS-485串行通讯比较
39
具体解决方案
40
当需要使用RUSIO远程功能时
需要专用的网络即专用的USI(USI-000x) 使用专有的认证过的交换机 由交换机支持光纤连接 最远支持100KM
41
5VDC供电单元(PSU)
PSU通常放置在每一个CP的右侧。 PSU的作用就是把24VDC转换成5VDC,其工作受
5
*完整的SIS(安全防护系统)由传感器、逻辑解算 单元、最终控制单元组成,当生产过程的预定条件 受到冲击时自动的将其置于安全状态。其类型为:
紧急停车系统(ESD) 火气系统(F&G) 设备防护系统(IPS) 安全联锁Safety interlocks 安全相关系统Safety Related Systems 高压防护系统(HI(P)PS) 燃烧管理系统(BMS)
(2)SIS系统属于“静态”系统,在正常工况下,始终监测生产装置的运行, 系统输出不变,不对生产过程产生影响;在非正常工况下,将按预先的设计 进行逻辑运算,使生产装置安全联锁或停车。DCS属于“动态”系统,连续对 过程变量进行检测、运算和控制,对生产过程进行动态的控制,确保最终产 品的产量和质量;
相关主题
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
DMR实行非冗余控制结构,每一个非冗余结构只包 含一个QPP控制单元,QPP含有冗余的处理器,处 理器与内存均为1oo2D的表决机制。
在IO配置里,每一条通路由控制器和独立的 Watchdog控制。
四重冗余QMR
为连续运转的过程控制提供安全防护 QMR是基于2oo4D表决机制,每一个QPP中含有双处理器技
(2)SIS系统属于“静态”系统,在正常工况下,始终监测生产装置的运行, 系统输出不变,不对生产过程产生影响;在非正常工况下,将按预先的设计 进行逻辑运算,使生产装置安全联锁或停车。DCS属于“动态”系统,连续对 过程变量进行检测、运算和控制,对生产过程进行动态的控制,确保最终产 品的产量和质量;
SIS与DCS的区别
(1)、连续测量、操作控制管理等,保证生产SIS系统用于监测生产装置的 运行情况,对出现的异常情况立即进行处理,用以避免事故的发生或者减少 事故发生后给设备、人员和环境造成危害,从而使危险降低到最低程度的一 种专用仪表系统;DCS用于生产过程的常规控制(连续、顺序、间歇等)装置 的平稳运行。
安全标准
Safety Manager遵循以下国际标准: BMS:NFPA85、86、VDE0116 ESD:IEC61508、IEC61511、ISAS84.01、
DINV19250、UL、FM、ATEX F&G:EN54-2NFPA7Байду номын сангаас、劳氏船级社、FM-防火 设备
认证
Safety Manager硬件概述
随着工业事故及其对社会的影响被人们广泛认知,越来越多的 企业意识到安全的重要性。SIL认证的过程就是帮助企业把最好 的工程实践经验和安全技术(IEC61508和IEC61511)充分利用, 避免工业事故的再次发生。因为这些经验和技术是建立在大量 的实际经验和教训基础之上的。
SIL认证的现实意义在于: ◆ 安全改进; ◆ 防止生产人员和生产区外部人民的身体损害; ◆ 避免破坏环境; ◆ 避免生产损失; ◆ 避免法律责任。
什么是SIS(安全仪表控制系统)
安全仪表系统(Safety Instrumented System,简称SIS) 根据美国仪表协会(ISA)对安全系统控制系统的定义而得 名,也称紧急停车系统(ESD)、安全联锁系统(SIS)或仪 表保护系统(IPS)。 安全仪表系统是指能实现一个或多个安全功能的系统,用 于监视生产装置或独立单元的操作,如果生产过程超出安全 操作范围,可以使其进入安全状态,确保装置或独立单元具 有一定的安全度。安全系统不同于批量控制、顺序控制及过 程控制的工艺联锁,当过程变量(温度、压力、流量、液位 等)超限,机械设备故障,系统本身故障或能源中断时,安 全仪表系统自动(必要时可手动)地完成预先设定的动作, 使操作人员、工艺装置处于安全状态。 帮助过程工业风险降低到可以接受的水平的安全防护装置。
术的结构。那就意味着,它的性能由其最终的自我诊断和 容错水平决定。 QMR实行冗控制器结构。该冗余结构包含两个QPP,这就实 现了四重冗余,从而可以对于安全双重容错。 在冗余IO配置表里,每一条通路由一个控制器和独立看门 狗控制点切断开关控制。 此外,每一个控制器可以切断另一个控制器的输出通道。
SIL(Safety Integrity Level)-安全完整 性等级
SIL认证一共分为4个等级,SIL1、SIL2、SIL3、SIL4,包 括对产品和对系统两个层次。 其中,以SIL4的要求最高, 如铁路的ATP系统,石化电力的SIS系统等。石化仪表类最 近一般选SIL2、SIL3。
SIL认证的意义
*完整的SIS(安全防护系统)由传感器、逻辑解算 单元、最终控制单元组成,当生产过程的预定条件 受到冲击时自动的将其置于安全状态。其类型为:
紧急停车系统(ESD) 火气系统(F&G) 设备防护系统(IPS) 安全联锁Safety interlocks 安全相关系统Safety Related Systems 高压防护系统(HI(P)PS) 燃烧管理系统(BMS)
SIS系统的结构
目前SIS的主流系统结构主要有TMR(三重化)、2oo4D(四重 化)2种。 (1)TMR结构:它将三路隔离、并行的控制系统(每路称为一个 分电路)和广泛的诊断集成在一个系统中,用三取二表决提供高 度完善、无差错,不会中断的控制。TRICON、ICS均是采用TMR结 构的系统。
(2)2oo4D结构:2oo4D系统是有2套独立并行运行的系统组成, 通讯模块负责其同步运行,当系统自诊断发现一个模块发生故障 时,CPU将强制其失效,确保其输出的正确性。同时,安全输出模 块中SMOD功能(辅助去磁方法),确保在两套系统同时故障或电 源故障时,系统输出一个故障安全信号。一个输出电路实际上是 通过四个输出电路及自诊断功能实现的。这样确保了系统的高可 靠性,高安全性及高可用性。HONEYWELL、HIMA的SIS均采用了 2004D结构。
(3)SIS比DCS在可靠性、可用性上要求更严格,IEC61508、IEC61511、ISA S84.01、SH/T3018强烈推荐SIS与DCS硬件独立设置。
SM系统特性
SM系统基本结构配置
双重冗余(DMR)
DMR在非冗余结构中提供1oo2D表决机制,基于双 处理器,并且具有高水平的自我测试、诊断和容 错功能。
Honeywell Safety Manager 安全控制系统(硬件部分)
——
Safety Manager安全控制系统概述
获得IEC61508标准认证。可同时处理设备安全级别SIL1到 SIL3的安全要求。应用程序设计标准IEC61131-3为最普通的 设计语言定义了最基本的设计原理、语法和语义的规则 Safety Manager控制器的控制结构可以被组态成非冗余、 双重冗余(DMR)和四重冗余(QMR),每种结构都有不同的特 性和安全设备功能。
在IO配置里,每一条通路由控制器和独立的 Watchdog控制。
四重冗余QMR
为连续运转的过程控制提供安全防护 QMR是基于2oo4D表决机制,每一个QPP中含有双处理器技
(2)SIS系统属于“静态”系统,在正常工况下,始终监测生产装置的运行, 系统输出不变,不对生产过程产生影响;在非正常工况下,将按预先的设计 进行逻辑运算,使生产装置安全联锁或停车。DCS属于“动态”系统,连续对 过程变量进行检测、运算和控制,对生产过程进行动态的控制,确保最终产 品的产量和质量;
SIS与DCS的区别
(1)、连续测量、操作控制管理等,保证生产SIS系统用于监测生产装置的 运行情况,对出现的异常情况立即进行处理,用以避免事故的发生或者减少 事故发生后给设备、人员和环境造成危害,从而使危险降低到最低程度的一 种专用仪表系统;DCS用于生产过程的常规控制(连续、顺序、间歇等)装置 的平稳运行。
安全标准
Safety Manager遵循以下国际标准: BMS:NFPA85、86、VDE0116 ESD:IEC61508、IEC61511、ISAS84.01、
DINV19250、UL、FM、ATEX F&G:EN54-2NFPA7Байду номын сангаас、劳氏船级社、FM-防火 设备
认证
Safety Manager硬件概述
随着工业事故及其对社会的影响被人们广泛认知,越来越多的 企业意识到安全的重要性。SIL认证的过程就是帮助企业把最好 的工程实践经验和安全技术(IEC61508和IEC61511)充分利用, 避免工业事故的再次发生。因为这些经验和技术是建立在大量 的实际经验和教训基础之上的。
SIL认证的现实意义在于: ◆ 安全改进; ◆ 防止生产人员和生产区外部人民的身体损害; ◆ 避免破坏环境; ◆ 避免生产损失; ◆ 避免法律责任。
什么是SIS(安全仪表控制系统)
安全仪表系统(Safety Instrumented System,简称SIS) 根据美国仪表协会(ISA)对安全系统控制系统的定义而得 名,也称紧急停车系统(ESD)、安全联锁系统(SIS)或仪 表保护系统(IPS)。 安全仪表系统是指能实现一个或多个安全功能的系统,用 于监视生产装置或独立单元的操作,如果生产过程超出安全 操作范围,可以使其进入安全状态,确保装置或独立单元具 有一定的安全度。安全系统不同于批量控制、顺序控制及过 程控制的工艺联锁,当过程变量(温度、压力、流量、液位 等)超限,机械设备故障,系统本身故障或能源中断时,安 全仪表系统自动(必要时可手动)地完成预先设定的动作, 使操作人员、工艺装置处于安全状态。 帮助过程工业风险降低到可以接受的水平的安全防护装置。
术的结构。那就意味着,它的性能由其最终的自我诊断和 容错水平决定。 QMR实行冗控制器结构。该冗余结构包含两个QPP,这就实 现了四重冗余,从而可以对于安全双重容错。 在冗余IO配置表里,每一条通路由一个控制器和独立看门 狗控制点切断开关控制。 此外,每一个控制器可以切断另一个控制器的输出通道。
SIL(Safety Integrity Level)-安全完整 性等级
SIL认证一共分为4个等级,SIL1、SIL2、SIL3、SIL4,包 括对产品和对系统两个层次。 其中,以SIL4的要求最高, 如铁路的ATP系统,石化电力的SIS系统等。石化仪表类最 近一般选SIL2、SIL3。
SIL认证的意义
*完整的SIS(安全防护系统)由传感器、逻辑解算 单元、最终控制单元组成,当生产过程的预定条件 受到冲击时自动的将其置于安全状态。其类型为:
紧急停车系统(ESD) 火气系统(F&G) 设备防护系统(IPS) 安全联锁Safety interlocks 安全相关系统Safety Related Systems 高压防护系统(HI(P)PS) 燃烧管理系统(BMS)
SIS系统的结构
目前SIS的主流系统结构主要有TMR(三重化)、2oo4D(四重 化)2种。 (1)TMR结构:它将三路隔离、并行的控制系统(每路称为一个 分电路)和广泛的诊断集成在一个系统中,用三取二表决提供高 度完善、无差错,不会中断的控制。TRICON、ICS均是采用TMR结 构的系统。
(2)2oo4D结构:2oo4D系统是有2套独立并行运行的系统组成, 通讯模块负责其同步运行,当系统自诊断发现一个模块发生故障 时,CPU将强制其失效,确保其输出的正确性。同时,安全输出模 块中SMOD功能(辅助去磁方法),确保在两套系统同时故障或电 源故障时,系统输出一个故障安全信号。一个输出电路实际上是 通过四个输出电路及自诊断功能实现的。这样确保了系统的高可 靠性,高安全性及高可用性。HONEYWELL、HIMA的SIS均采用了 2004D结构。
(3)SIS比DCS在可靠性、可用性上要求更严格,IEC61508、IEC61511、ISA S84.01、SH/T3018强烈推荐SIS与DCS硬件独立设置。
SM系统特性
SM系统基本结构配置
双重冗余(DMR)
DMR在非冗余结构中提供1oo2D表决机制,基于双 处理器,并且具有高水平的自我测试、诊断和容 错功能。
Honeywell Safety Manager 安全控制系统(硬件部分)
——
Safety Manager安全控制系统概述
获得IEC61508标准认证。可同时处理设备安全级别SIL1到 SIL3的安全要求。应用程序设计标准IEC61131-3为最普通的 设计语言定义了最基本的设计原理、语法和语义的规则 Safety Manager控制器的控制结构可以被组态成非冗余、 双重冗余(DMR)和四重冗余(QMR),每种结构都有不同的特 性和安全设备功能。
