包装储运图示标志(图片)
包装储运图示标志
包装储运图示标志包装储运图示标志大全包装储运图示标志是根据产品的某些特性如怕湿、怕震、怕热、怕冻等而确定的。
其目的是为了在货物运输、装卸和储存过程中，引起作业人员的注意，使他们按图示标志的要求进行操作。

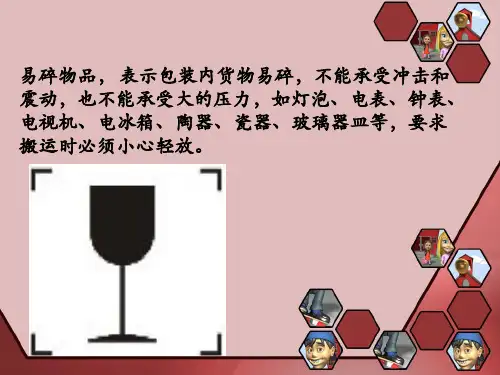

（1）小心轻放（handlewithcare）的标志，见图1。
图1小心轻放标志用于货物的外包装上。
表示包装内货物易碎，不能承受冲击和震动，也不能承受大的压力，如灯泡、电表、钟、电视机、瓷器、玻璃器皿等，要求搬运装卸时必须小心轻放。
见国家标准GB190—90（1）。
（2）向上（thiswayup）标志，见图2。
图2向上标志用于货物外包装上。
表示包装内货物不得倾倒、倒置。
例如，墨水、洗净剂、电冰箱等产品在倾倒的情况下会受损以致影响使用，要求在搬运和放置货物时注意其向上的方向。
见国家标准GB191—90（3）。
图5垂心偏斜标志用于货物重心所在平面及货物外包装上，表示货物重心向右偏离货物的几何中心，货物容易倾倒或翻转。
如符号变为其镜像，则表明重心容易向左偏移。
见日本一般货物运输指示标志JISZ0150—1966（6）。
（6）易于翻倒（liabletotip）标志，见图6。
图6易于翻倒标志货物易于倾倒，在搬运放置时要注意安全。
见日本一般货物运输指示标志JISZ0150—1966（7）。
（7）怕湿（keepawayfrommoisture）标志，见图7。
图7怕湿标志用于怕湿的货物。
表示包装件在运输过程中要注意防雨淋或直接洒水，在储存中要避免存放在阴暗潮湿或低洼处。
见国家标准GB191—90（7）。
（8）怕热（keepawayfromheat）标志，见图8。
图8怕热标志表示包装内货物怕热，不能曝晒，不许置于高温热源附近。
用于货物外包装上。
见国家标准GB191—90（4）。
（9）怕冷（keepawayfromcold）标志，见图9。
图9怕冷标志表示包装内货物怕冷，不能受冷、受冻。
用于货物外包装上。
（10）堆码极限（stackinglimit）标志，见图10。
包装储运标志
标志名称
标志图形
使用说明
标志1
小心轻放
用于碰震易碎、需轻拿轻放的运输包装件
标志2
禁用手钩
用于不得使用手钩搬动的运输包装件
标志3
向上
用于指示不得倾倒、倒置的运输包装件
标志4
怕热
用于怕热的运输包装件
标志5
远离放射源
及热源
用于指示需远离放射源及热源的运输包装件
标志6
由此吊起
用于指示吊运运输包装件时放链条和绳索的位置
标志7
怕湿
用于怕湿的运输包装件
标志8
重心点
用于指示运输包装件重心所在处
标志9禁止滚翻用于 Nhomakorabea得滚动搬运的运输包装件
标志10
堆码重量极限
用于指示允许最大堆码重量的运输包装件
标志11
堆码层数极限
用于指示允许最大堆码层数的运输包装件。图中N为实际堆码层数，印刷或喷涂时用阿拉伯数字表示
标志12
温度极限
用于指示需要控制温度的运输包装件
包装储运图示标志
包装储运图示标志大全包装储运图示标志是根据产品的某些特性如怕湿、怕震、怕热、怕冻等而确定的。
其目的是为了在货物运输、装卸和储存过程中，引起作业人员的注意，使他们按图示标志的要求进行操作。
（1）小心轻放（handlewithcare）的标志，见图1。
图1 小心轻放标志用于货物的外包装上。
表示包装内货物易碎，不能承受冲击和震动，也不能承受大的压力，如灯泡、电表、xx、电视机、瓷器、玻璃器皿等，要求搬运装卸时必须小心轻放。
见国家标准GB190—90（1）。
（2）向上（thiswayup）标志，见图2。
图2 向上标志用于货物外包装上。
表示包装内货物不得倾倒、倒置。
例如，xx、洗净剂、电冰箱等产品在倾倒的情况下会受损以致影响使用，要求在搬运和放置货物时注意其向上的方向。
见国家标准GB191—90（3）。
（3）由此吊起（lifthere）标志，见图3。
图3 由此吊起标志用于货物外包装上。
表示吊运货物时挂链条或绳索的位置。
可在图形符号近处找到方便起吊的起吊钩、xx、槽等。
避免在装卸中发生破箱等损坏现象，也有利于提高装卸效率。
见国家标准GB191－90（6）。
（4）重心点（centreofgravity）标志，见图4。
图4 垂心点标志用于货物重心所在平面及货物外包装上，指示货物重心所在处。
在移动、拖运、起吊、堆垛等操作时，避免发生倒箱等损坏现象。
见国家标准GB191—90（8）。
（5）重心偏斜（centreofgravityoffset）标志，见图5。
图5 垂心偏斜标志用于货物重心所在平面及货物外包装上，表示货物重心向右偏离货物的几何中心，货物容易倾倒或翻转。
如符号变为其镜像，则表明重心容易向左偏移。
见xx一般货物运输指示标志JISZ0150—1966（6）。
（6）易于翻倒（liabletotip）标志，见图6。
图6 易于翻倒标志货物易于倾倒，在搬运放置时要注意安全。
见xx一般货物运输指示标志JISZ0150—1966（7）。
包装储运图示标志
禁用手钩
向上，表示包装内货物不得倾倒、倒置。 例如，墨水、洗净剂、电冰箱等产品在倾 倒的情况下会受损以致影响使用，要求在 搬运和放置货物时注意其向上的方向。
怕晒，表示包装内货物怕热，不能曝晒， 不许置于高温热源附近。
怕辐射
怕雨，表示包装件在运输过程中要注意防雨 或防止直接洒水，在储存中要避免存放在阴 暗潮湿或低洼处。
重心，指示货物重心所在处。在移动、拖运、起 吊、堆垛等操作时，避免发生倒箱等损坏现象。
禁止翻滚
搬运货物时此面重量极限，表示货物允许最大堆垛 的质量，按需要在符号上添加数值。
堆码极限层数
禁止堆码
由此吊起，表示吊运货物时挂链条或绳索的位置。 可在图形符号近处找到方便起吊的起吊钩、孔、 槽等。避免在装卸中发生破箱等损坏现象，也有 利于提高装卸效率。
温度极限，表示需要控制规定温度的范围。要求货 物在一定的温度环境下存放，不许超过规定的温度。 符号上最低和最高温度可按货物的需求填写。
包装储运图示标志
本标准主要起草人：张锦、赵靖宇、徐思桥、苏学锋。 本标准所代替的历次版本发布情况为： ——GB/T 191-1963、 GB/T 191-1973 、 GB/T 191-1985 、
GB/T 191-1990 、 GB/T 191-2000 ；
c）标志7 “重心”应尽可能标在包装件所有六个面的重心位置上， 否则至少也应标在包装件2个侧面和2个端面上（见表1中标志7的 说明及示例）；
d）标志11 “由此夹起”只能用于可夹持的包装件上，标志位置应 为可夹持位置的两个相对面上，以确保作业时标志在作业人员的 视线范围内；
e）标志16 “由此吊起”至少应标注在包装件的两个相对面上（见 表1中标志16的说明及示例）
4.2 标志的数目和位置 4.2.1 一个包装件上使用相同标志的数目，应 根据包装件的尺寸和形状确定
4.2.2 标志应标注在显著位置上，下列标志的使用应按如下规定：
a）标志1“易碎物品” 应标在包装件所有的端面和侧面的左上角 处（见表1标志1的说明及示例）；
b）标志3 “向上”应标在与标志1相同的位置[见表1中标志3示例a) 所示]。当标志1和标志3同时使用时，标志3应更接近包装箱角[见 表1中标志3示例b)所示]；
包装储运图示标志
Packaging-Pictorial marking for handling of goods
GB 191/T-2019 eqv ISO 780:2019,MOD
前言
本标准修改采用国际标准ISO780：997《包装 搬 运图示标志》，主要差异如下：
——在国际标准三种规格的基础上，增加了50nm的 规格尺寸；
表明该 运输包 装件所 能承受 的最大 重量极 限
包装储运图示标志
GB/T 191-2008包装储运图示标志
表4- 标志名称及图形
图形标志名称含义
序
号
1 易碎物品表明运输包装件内装易碎物品,搬运时小心轻放。
2 禁用手钩表明搬运运输包装件时禁用手钩。
3 向上该运输包装间在运输时应竖直向上。
4 怕晒表明运输包装件不能直接照晒。
5 拍辐射表明该物品一旦受到辐射会变质或受损。
6 怕雨表明运输包装件怕雨淋。
7 重心表明该运输包装件重心便于起吊。
8 禁止翻滚表明搬运时不能翻滚该运输包装件。
9 此面禁用手推表明搬运货物时此面禁止放在手推车上。
10 禁用叉车表明不能用升降叉车搬运的包装件。
11 由此夹起表明搬运货物时可用夹持的面。
12 此处不能卡夹表明搬运货物时不能夹持的面。
13 堆码质量极限表明该运输包装件可承受的最大质量极限。
14 堆码层数极限表明对吗相同包装件的最大层数。
15 禁止堆码表明该包装件只能单层放置。
16 由此吊起表明提起货物时绳索的位置。
17 温度极限表明该运输包装件应该保持的温度范围。
包装储运图示标志
包装储运图示标志大全包装储运图示标志是根据产品的某些特性如怕湿、怕震、怕热、怕冻等而确定的。
其目的是为了在货物运输、装卸和储存过程中，引起作业人员的注意，使他们按图示标志的要求进行操作。
（1）小心轻放（handlewithcare）的标志，见图1。
图1小心轻放标志用于货物的外包装上。
表示包装内货物易碎，不能承受冲击和震动，也不能承受大的压力，如灯泡、电表、钟、电视机、瓷器、玻璃器皿等，要求搬运装卸时必须小心轻放。
见国家标准GB190—90（1）。
（2）向上（thiswayup）标志，见图2。
图2向上标志用于货物外包装上。
表示包装内货物不得倾倒、倒置。
例如，墨水、洗净剂、电冰箱等产品在倾倒的情况下会受损以致影响使用，要求在搬运和放置货物时注意其向上的方向。
见国家标准GB191—90（3）。
1 / 8（3）由此吊起（lifthere）标志，见图3。
图3由此吊起标志用于货物外包装上。
表示吊运货物时挂链条或绳索的位置。
可在图形符号近处找到方便起吊的起吊钩、孔、槽等。
避免在装卸中发生破箱等损坏现象，也有利于提高装卸效率。
见国家标准GB191－90（6）。
（4）重心点（centreofgravity）标志，见图4。
图4垂心点标志用于货物重心所在平面及货物外包装上，指示货物重心所在处。
在移动、拖运、起吊、堆垛等操作时，避免发生倒箱等损坏现象。
见国家标准GB191—90（8）。
（5）重心偏斜（centreofgravityoffset）标志，见图5。
2 / 8图5垂心偏斜标志用于货物重心所在平面及货物外包装上，表示货物重心向右偏离货物的几何中心，货物容易倾倒或翻转。
如符号变为其镜像，则表明重心容易向左偏移。
见日本一般货物运输指示标志JISZ0150—1966（6）。
（6）易于翻倒（liabletotip）标志，见图6。
图6易于翻倒标志货物易于倾倒，在搬运放置时要注意安全。
见日本一般货物运输指示标志JISZ0150—1966（7）。
包装储运图示标志
盛年不重来，一日难再晨。
及时宜自勉，岁月不待人。
包装储运图示标志大全包装储运图示标志是根据产品的某些特性如怕湿、怕震、怕热、怕冻等而确定的。
其目的是为了在货物运输、装卸和储存过程中，引起作业人员的注意，使他们按图示标志的要求进行操作。
（1）小心轻放（handlewithcare）的标志，见图1。
图1小心轻放标志用于货物的外包装上。
表示包装内货物易碎，不能承受冲击和震动，也不能承受大的压力，如灯泡、电表、钟、电视机、瓷器、玻璃器皿等，要求搬运装卸时必须小心轻放。
见国家标准GB190—90（1）。
（2）向上（thiswayup）标志，见图2。
图2向上标志用于货物外包装上。
表示包装内货物不得倾倒、倒置。
例如，墨水、洗净剂、电冰箱等产品在倾倒的情况下会受损以致影响使用，要求在搬运和放置货物时注意其向上的方向。
见国家标准GB191—90（3）。
（3）由此吊起（lifthere）标志，见图3。
图3由此吊起标志用于货物外包装上。
表示吊运货物时挂链条或绳索的位置。
可在图形符号近处找到方便起吊的起吊钩、孔、槽等。
避免在装卸中发生破箱等损坏现象，也有利于提高装卸效率。
见国家标准GB191－90（6）。
（4）重心点（centreofgravity）标志，见图4。
图4垂心点标志用于货物重心所在平面及货物外包装上，指示货物重心所在处。
在移动、拖运、起吊、堆垛等操作时，避免发生倒箱等损坏现象。
见国家标准GB191—90（8）。
（5）重心偏斜（centreofgravityoffset）标志，见图5。
图5垂心偏斜标志用于货物重心所在平面及货物外包装上，表示货物重心向右偏离货物的几何中心，货物容易倾倒或翻转。
如符号变为其镜像，则表明重心容易向左偏移。
见日本一般货物运输指示标志JISZ0150—1966（6）。
（6）易于翻倒（liabletotip）标志，见图6。
图6易于翻倒标志货物易于倾倒，在搬运放置时要注意安全。
见日本一般货物运输指示标志JISZ0150—1966（7）。
包装储运图示标志GB6944
包装储运图示标志GB6944-86本标准参照采用国际标准ISO 780-1985《包装--货物搬运图示标志》。
1 主题内容与适用范围本标准规定了包装储运图示标志的种类、名称、尺寸、颜色及使用方法。
本标准适用于各种货物的运输包装。
2 标志的图形和名称图示标志共12种，其图形和名称规定如下所示。
标志号：标志1标志名称：小心轻放标志图形：使用说明：用于碰震易碎、需轻拿轻放的运输包装件标志号：标志2标志名称：禁用手钩标志图形：使用说明：用于不得使用手钩搬动的运输包装件标志号：标志3标志名称：向上标志图形：使用说明：用于指示不得倾倒、倒置的运输包装件标志号：标志4标志名称：怕热标志图形：使用说明：用于怕热的运输包装件标志号：标志5标志名称：远离放射源及热源标志图形：使用说明：用于指示需远离放射源及热源的运输包装件标志号：标志6标志名称：由此吊起标志图形：使用说明：用于指示吊运运输包装件时放链条和绳索的位置标志号：标志7标志名称：怕湿标志图形：使用说明：用于怕湿的运输包装件标志号：标志8标志名称：重心点标志图形：使用说明：用于指示运输包装件重心所在处标志号：标志9标志名称：禁止滚翻标志图形：使用说明：用于不得滚动搬运的运输包装件标志号：标志10标志名称：堆码重量极限标志图形：使用说明：用于指示允许最大堆码重量的运输包装件标志号：标志11标志名称：堆码层数极限标志图形：使用说明：用于指示允许最大堆码层数的运输包装件。
图中N为实际堆码层数，印刷或喷涂时用阿拉伯数字表示标志号：标志12标志名称：温度极限标志图形：使用说明：用于指示需要控制温度的运输包装件3 标志的尺寸、颜色3．1 标志的尺寸标志的尺寸一般分为4种，见表。
见表注：如遇特大或特小的运输包装件，标志的尺寸可以比表的规定适当扩大或缩小。
3．2 标志的颜色图示标志的颜色一般为黑色。
如果包装件的颜色使图示标志显得不清晰，则可选用其他颜色印刷，也可在印刷面上选用适当的对比色。
包装储运图示标志
包装储运图示标志GB 191——2000eqv ISO 780:1997 ———————————————————————————————————————————序号图形名称标志图形含义备注———————————————————————————————————————————1 易碎物品2 禁用手钩3 向上4 怕晒5 怕辐射6 怕雨7 重心8禁止翻滚运输包装件内装易碎品，因此搬运时应小心轻放搬运运输包装件时禁用手钩表明运输包装件的正确位置是竖直向上表明运输包装件不能直接照晒包装物品一旦受辐射便会完全变质或损坏包装件怕雨淋表明一个单元货物的重心不能翻滚运输包装易碎物品使用示例：向上使用示例：a、b、ca bC重心使用示例：本标志应标在实际的重心位置上———————————————————————————————————————————序号图形名称标志图形含义备注———————————————————————————————————————————9此面禁用手推车10 禁用叉车11 由此夹起12 此处不能卡夹13 堆码重量极限14 堆码层数极限15 禁止堆码16 由此吊起17 温度极限搬运货物时此面禁放手推车不能用升降叉车搬运的包装件表明装运货物时夹钳放置的位置表明装卸货物时此处不能用夹钳夹持表明该运输包装件所能承受的最大重量极限相同包装的最大堆码层数，n 表示层数极限该包装件不能堆码并且其上也不能放置其他负载起吊货物时挂链条的位置表明运输包装件应该保持的温度极限由此吊起使用示例：本标志应标在实际的起吊位置上。
温度极限使用示例：a、b、cab c。
包装储运图示标志
标志的数目及位置规定
箱状包装：位于包装端面或侧面的明显处； 袋、捆包装：位于包装明显处； 桶形包装：位于桶身或桶盖； 集装箱、成组货物：粘贴四个侧面。 标志6"由此吊起"应标打在包装件两个相对侧 面的实际起吊位置上。 标志8"重心点"应标打在能正确标示出包装件 实际重心位置的四个面上。
标志的图形和名称?图示标志共12种包括标志图形和标志名称及使用说明?其规定如以下图示文档仅供参考如有不当之处请联系改正
包装储运图示标志
GB 6944-86
本标准参照采用国际标准ISO 7801985《包装--货物搬运图示标志》。
主题内容与适用范围
本标准规定了包装储运图示标志的种类、 名称、尺寸、颜色及使用方法。 本标准适用于各种货物的运输包装。
堆码重量极限
用于指示允许最大堆 码重量的运输包装件
温度极限
用于指示需要控制温 度的运输包装件
标志的尺寸、颜色
标志的尺寸一般分为 4种，见右表。 如遇特大或特小的运 输包装件，标志的尺 寸可以比表2的规定 适当扩大或缩小。
尺寸:长X宽(mm) 70X50 140X100 210X150 280X200
注意事项
标志的文字书写应与底边平行； 出口货物的标志，应按外贸的有关规定办理； 粘贴的标志应保证在货物储运期内不脱落。 标志由生产单位在货物出厂前标打。出厂后如 改换包装，标志由改换包装单位标打。 本标准由中华人民共和国铁道部提出。 本标准1963年10月首次发布，1973年9月第一 次修订，1985年6月第二次修订。
常见的包装储运图示标志,仓库工作人员必须认识的图示
包装储运图示标志包装储运图示标志是根据产品的某些特性如怕湿、怕震、怕热、怕冻等而确定的。
其目的是为了在货物运输、装卸和储存过程中，引起作业人员的注重，使他们按图示标志的要求进行操作。
1、小心轻放（handlewithcare）的标志图1小心轻放标志用于货物的外包装上。
表示包装内货物易碎，不能承受冲击和震动，也不能承受大的压力，如灯泡、电表、钟、电视机、瓷器、玻璃器皿等，要求搬运装卸时必须小心轻放。
见国家标准GB190—90（1）。
2、向上（thiswayup）标志图2向上标志用于货物外包装上。
表示包装内货物不得倾倒、倒置。
例如，墨水、洗净剂、电冰箱等产品在倾倒的情况下会受损以致影响使用，要求在搬运和放置货物时注重其向上的方向。
见国家标准GB191—90（3）。
3、由此吊起（lifthere）标志图3由此吊起标志用于货物外包装上。
表示吊运货物时挂链条或绳索的位置。
可在图形符号近处找到方便起吊的起吊钩、孔、槽等。
避开在装卸中发生破箱等损坏现象，也有利于提高装卸效率。
见国家标准GB191－90（6）。
4、重心点（centreofgravity）标志图4垂心点标志用于货物重心所在平面及货物外包装上，指示货物重心所在处。
在移动、拖运、起吊、堆垛等操作时，避开发生倒箱等损坏现象。
见国家标准GB191—90（8）。
5、重心偏斜（centreofgravityoffset）标志图5垂心偏斜标志用于货物重心所在平面及货物外包装上，表示货物重心向右偏离货物的几何中心，货物轻易倾倒或翻转。
如符号变为其镜像，则表明重心轻易向左偏移。
见日本一般货物运输指示标志JISZ0150—1966（6）。
6、易于翻倒（liabletotip）标志图6易于翻倒标志货物易于倾倒，在搬运放置时要注重安全。
见日本一般货物运输指示标志JISZ0150—1966（7）。
7、怕湿（keepawayfrommoisture）标志图7怕湿标志用于怕湿的货物。
