昆明局技能人员培训课程之低压并联电容器组
一、课件简介
1.1学习目标
低压并联电容器组是变电专业生产工作中的重要设备,本课程要求学员掌握低压并联电容器组的装置组成及工作原理。

1.2学习重难点
重点:低压并联互感器结构及保护配置及原理。

难点:低压并联互感器保护原理。

1.3学习对象
变电专业初级人员。

1
1.4课件结构
一、低压并联电容器组的作用
二、低压并联电容器组的主要结构
2.1并联电容器
2.2电抗器
2.3 放电线圈
2.4隔离开关
2.5接地开关
2.6避雷器
2
二、内容脚本设计
注:1. 配音和字幕要匹配,如有特殊要求会加“*”标记;2. 讲解时需要其他部件模型配合时,可采用配合部件虚化处理;
3. ;4
3
4
5
停电检修时,使电容器组从电力系统中切除后的剩余电荷迅速泄放。

6
7。

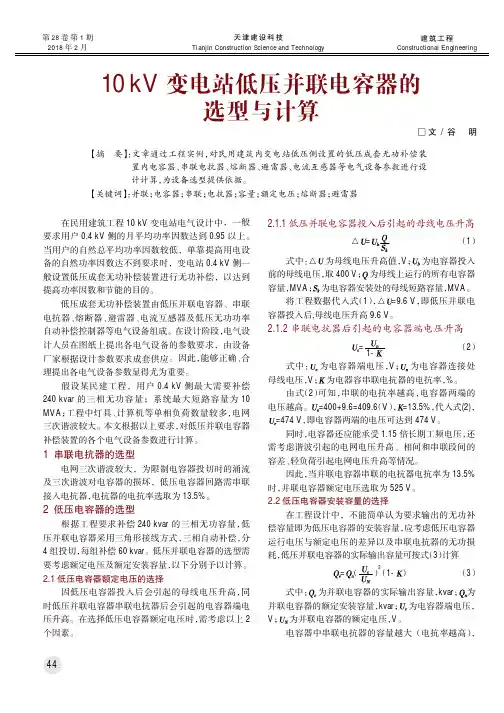

10kV变电站低压并联电容器的选型与计算

10kV变电站低压并联电容器的选型与计算

=474 V,即电容器两端的电压可达到 474 V。
同时,电容器还应能承受 1.15 倍长期工频电压,还
需考虑谐波引起的电网电压升高、相间和串联段间的
容差、轻负荷引起电网电压升高等情况。
因此,当并联电容器串联的电抗器电抗率为 13.5%
时,并联电容器额定电压选取为 525 V。
2.2 低压电容器安装容量的选择
1 串联电抗器的选型
电网三次谐波较大,为限制电容器投切时的涌流 及三次谐波对电容器的损坏,低压电容器回路需串联 接入电抗器,电抗器的电抗率选取为 13.5%。
2 低压电容器的选型
根据工程要求补偿 240 kvar 的三相无功容量,低 压并联电容器采用三角形接线方式,三相自动补偿,分 4 组投切,每组补偿 60 kvar。低压并联电容器的选型需 要考虑额定电压及额定安装容量,以下分别予以计算。 2.1 低压电容器额定电压的选择
相对地接线。
避雷器选用型号为 Y3W-0.5/2.6,系统电压为 0.4
kV,避雷器额定电压为 0.5 kV,持续运行电压为 0.42
kV,直流 1 mA 参考电压≮1.2 kV,雷电残压峰值≯2.6
kV,通流容量(2 ms)为 90 A。
5 低压无功功率自动补偿控制器的选择
选用功率因数型自动补偿控制器。功率因数控制
> = 姨 3 =1.8
(4)
式中: 为熔断器额定电流,A; 为并联电容器的
容量,kvar; 为计算系数,当电容器的额定电压为 525
V 时,= 1.8
×103 =1.98≈2。
姨 3 ×525
因此,并联电容器实际输出容量为 60 kvar 时,上
口熔断器熔断体额定电流 为 2×60=120(A),选额定

并联电容器补偿装置基础知识

并联电容器补偿装置基础知识

并联电容器补偿装置基本知识无功补偿容量计算的基本公式: Q = Ptg φ1——tg φ2=P1cos 11cos 12212---ϕϕ tg φ1、tg φ2——补偿前、后的计算功率因数角的正切值 P ——有功负荷Q ——需要补偿的无功容量 并联电容器组的组成1.组架式并联电容器组:并联电容器、隔离开关接地开关或隔离带接地、放电线圈、串联电抗器、氧化锌避雷器、并联电容器专用熔断器、组架等;2.集合式并联电容器组无容量抽头:并联电容器、隔离开关接地开关或隔离带接地、放电线圈、串联电抗器、氧化锌避雷器、组架等; 并联电容器支路内串接串联电抗器的原因:变电所中只装一组电容器时,一般合闸涌流不大,当母线短路容量不大于80倍电容器组容量时,涌流将不会超过10倍电容器组额定电流;可以不装限制涌流的串联电抗器;由于现在系统中母线的短路容量普遍较大,且变电所内同时装设两组以上的并联电容器组的情况较多,并联电容器组投入运行时,所受到的合闸涌流值较大,因而,并联电容器组需串接串联电抗器;串联电抗器的另一个主要作用是当系统中含有高次谐波时,装设并联电容器装置后,电容器回路的容性阻抗会将原有高次谐波含量放大,使其超过允许值,这时应在电容器回路中串接串联电抗器,以改变电容器回路的阻抗参数,限制谐波的过分放大; 串联电抗器电抗率的选择对于纯粹用于限制涌流的目的,串联电抗器的电抗率可选择为0.1~1%即可;对于用于限制高次谐波放大的串联电抗器;其感抗值的选择应使在可能产生的任何谐波下,均使电容器回路的总电抗为感性而不是容性,从而消除了谐振的可能;电抗器的感抗值按下列计算:XL=K错误!式中XL——串联电抗器的感抗,Ω;XC——补偿电容器的工频容抗, Ω;K——可靠系数,一般取1.2~1.5;对于5次谐波而言,则X L =1.2~1.5×错误!=0.048 ~0.06XC一般定为0.045 ~0.06XC = 4.5 %~ 6 % XC对于3次谐波而言,则X L =12%~13% XC电抗器的端电压和容量的选择电抗器的端电压=电容器的相电压×电抗率每相电抗器的容量=每相电容器容量×电抗率电抗器的额定电压为并联电容器组的额定电压电抗器的种类:油浸铁心式:CKS或CKD, 可用于户内、户外;干式空心电抗器CKGKL,可用于户内、户外;干式铁心电抗器CKGSC,干式产品中体积最小,且三相同体,但目前无35kV级产品,只能用于户内;干式半心电抗器:直径比空心产品小,可用于户内、户外;并联电容器额定电压的选择由于串联电抗器的接入,引起电容器上的基波电压升高,其值为——电容器的额定电压相电压,kV;式中 UC——系统额定相电压, kV;UφA——串联电抗率对于并联电容器组接线方式为星形接线或双星形接线,电容器额定电压如下10kV: 6%串联电抗率,电容器额定相电压11/√3 kV12~13%串联电抗率,电容器额定相电压12/√3 kV35kV: 6%串联电抗率,电容器额定相电压38.5/√3 kV12~13%串联电抗率,电容器额定相电压42/√3 kV上述选择是在系统额定电压分别为10kV和35kV的情况下,如系统额定电压有所上升,则并联电容器的额定电压也相应升高;氧化锌避雷器的选择和使用氧化锌避雷器的接线方式Ⅰ型接线Ⅲ型接线特点:1. Ⅰ型接线方式:优点:比较简单,但对避雷器的特性要求高,当发生一相接地时,要求非接地的两只避雷器能通过三相电容器积蓄的能量;缺点:相间过电压保护水平较高,因为是由两只避雷器对地残压之和决定的;2. Ⅲ型接线避雷器直接并接在电容器极间,保护配合直接,不受其他因数的影响,但这种方式要求避雷器的通流容量比较大;选用原则:10kV:通流容量35kV:通流容量隔离开关、接地开关及隔离带接地开关的选择用途:隔离开关做隔离之用10kV:户内:GN19-10/400, 630,1250户外:GW4-10/400, 630,1250 或GW4-10W/630爬电比距≥2.5cm/kV GW1-10/400尽量少采用35 kV:户内:GN2-35/400, 630,1250户外:GW4-35/630,1250或GW4-35W/630爬电比距≥2.5cm/kV隔离开关做接地之用10kV:户内:GN19-10/400, 630,1250户外:GW4-10/400, 630,1250或GW4-10W/630爬电比距≥2.5cm/kVGW1-10/400,63035 kV:户内:GN2-35/400, 630,1250户外:GW4-35/630,1250或GW4-35W/630爬电比距≥2.5cm/kV隔离开关带接地10kV:户内:GN24-10D/400,630,1250户外:GW4-10D/400,630,1250或GW4-10DW/630爬电比距≥2.5cm/kV35 kV:户外:GW4-35D/630,1250或GW4-35DW/630爬电比距≥2.5cm/kV隔离开关额定电流的选择隔离开关的额定电流=电容器额定相电流×1.5,再适当加一些余度如果用户对动、热稳定电流有要求,则应首先满足动热稳定的要求放电线圈的选择放电线圈的放电容量>每相电容器容量放电线圈的额定相电压=电容器的额定相电压放电线圈的种类:油浸式:价格较低,但由于用于绝缘的油同空气通过呼吸器相连,使绝缘油会由于呼吸的原因而受潮,同时产品内的绝缘油会对环境造成污染及存在火灾隐患;全封闭式:绝缘油与空气不直接接触,杜绝了绝缘油受潮的可能,但价格较高,同时产品内的绝缘油仍会对环境造成污染及存在火灾隐患;干式:彻底改变了绝缘种类,不会对环境造成污染,也不存在大的火灾隐患,但价格较高;且目前国内35kV级还没有此类产品;并联电容器单台用熔断器熔断器的额定电流=1.5×并联电容器额定电流并联电容器组接线种类单星形接线零序电压开口三角电压保护差动电压保护双星形接线中性点不平衡电流保护带容量抽头的并联电容器补偿装置近几年来,由于以下的原因,对集合式并联电容器提出了新的要求:用户新建变电所, 主变压器负荷小, 而无功补偿容量按满负荷配置, 全部投入时会发生过补偿的现象;周期性负荷变动,如农村电网当高峰及高峰过后需投入的电容器容量便不相同;带容量抽头的集合式并联电容器装置接线图1/2或1/3,2/3容量抽头接线图电抗器前置 1/2容量抽头接线图电抗器前置1/2或1/3,2/3容量抽头接线图电抗器后置 1/2容量抽头接线图电抗器后置电抗器需要抽头的原因:1.组架式高压并联电容器及无功补偿装置特点:构架组成灵活,但占地面积大;2.集合式并联电容器及成套补偿装置2.1 集合式并联电容器的优点:占地面积小,安装维护方便,可靠性高,运行费用省占地面积小:密集型并联电容器的安装占地面积约为组架式成套占地面积1/3~1/4,并且电容器单台容量越大,则占地面积与容量的比值就越小;安装维护方便:由于密封型电容器的台数少,电容器运到现场后,立即就可就位,比组架式成套安装工作量少,成套安装也较为简单,电容器台数少,电容器单元置于油箱内,巡视工作量小,减轻了运行人员的负担;可靠性高:由于对密集型采取了一些行之有效的措施:①采用元件串内熔丝后再并联的方式, 少数元件击穿后由于内熔丝熔断, 电容量变化不大, 电容器仍可继续运行;②适当降低元件工作场强,在绝缘上留有余度;③采用全膜介质,增强箱内外绝缘;从而提高了并联电容器的运行可靠性;自愈式并联电容器的自愈机理:普通金属化膜在介质疵点被击穿时,两极板间即短路放电产生电弧;在电弧高温作用下,击穿点周围的金属化极板补迅速蒸发,在击穿点周围的金属化极板被同时蒸发,在击穿点周围形成一个绝缘区;当绝缘区的半径达到一定尺寸时,电弧熄灭击穿停止,介质绝缘恢复,自愈过程即完成;自愈式并联电容器的特点:优点:体积小,重量轻,具有自愈性能,损耗小,在低压系统已得到广泛运用;缺点:自愈式电容器的金属化层的自愈性是有限的,电容器长期运行介质老化后,若某一点击穿并企图自愈时,因介电强度不够,不能迅速自愈,电弧产生的热量会引起该点邻近层介质发热,介电强度下降,从而发生击穿并企图自愈而又不能自愈;这样就引发邻近多层介质的企图自愈和击穿;击穿使电流增大,自愈使电流减小,结果电流在较长一段时间不会剧烈增加,若使用串联熔丝进行保护,熔丝不一定会熔断,而连续自愈和击穿产生的大量气体却使电容器外壳鼓肚,直到发生外壳爆裂事故;因此金属化自愈式电容器不能象箔式电容器那样使用串联熔丝作为防爆的安全保护,而要使用压力保护或热保护,此种保护方式的响应时间要比熔丝长,因而金属化并联电容器的保护性能不如箔式电容器液体介质为绝缘油的并联电容器;另外由于电容器本身的自愈作用,电容器的容量会随着时间的推移而有所减小,因而,金属化高压并联电容器在高电压领域的使用和推广还需要进一步努力;。

低压并联电容器及电抗器的选择

低压并联电容器及电抗器的选择

低压并联电容器及电抗器的选择简介:并联电容器及电抗器是低压配电站集中无功补偿的重要组成部分,电容器的主要作用是对低压系统无功功率进行补偿,提高功率因数;电抗器主要作用是抑制谐波和限制涌流(包括并联电容器本身产生的高次谐波)。

因此,在低压配电系统中,电容器和电抗器的成组出现是非常必要的。

文章根据本人多年从业经验对电容器以及电抗器的选择谈谈自己的看法。

前言:在民用建筑中的小功率电机,电梯,计算机,医院中的超声波装置、X射线设备,工业中的机床、焊机、探伤设备等等,这些设备功率因数很低,吸收了系统中的无功功率,使系统电流增大,系统损耗增大,供电质量降低。

提高系统功率因数,可极大地提高电力系统的供电能力,大大降低电网中的功率损耗,减少网路中的电能损耗,提高供电质量,降低电能成本。

一.电容器的选择(未串联电抗器):在未串联电抗器的补偿回路中,电容器的选择变得尤为简单,除了要求电容器额定电压要适合系统电压外,主要就是对电容器补偿容量的选择。

则把(4)式带入(3)式可计算出需要补偿的容量。

二.电抗器的选择:在电容器并联补偿回路中串联电抗器,同样要求电抗器的额定电压要满足系统电压要求,最重要的也是对其电抗率k的确定。

(本文只讨论对调谐电抗器的选择,不考虑限制并联电容器组的合闸涌流的阻尼电抗器的选择)(1)电容器装置接入处的背景谐波主要为3次,选择电抗率大于12%的串联电抗器;(2)电容器装置接入处的背景谐波主要为5次以上,选择电抗率大于4.5%的串联电抗器;(3)由于本文只是对低压电容器及电抗器的选择讨论,没有对谐波谐振和放大率进行详细的分析,根据相关文献:对于采用0.1%~1%的串联电抗器,要防止对5次、7次谐波的严重放大或谐振;对于采用4.5%~6%的串联电抗器,要防止对3次谐波的严重放大或谐振。

三.电容器的选择(串联电抗器):在电容器并联补偿回路中串联电抗器之后,电容器两端电压基波Uc已不再是系统额定电压Us,并且会大于系统额定电压Us,如果此时选择的电容器额定电压还是系统额定电压,电容器就会严重发热,缩短使用寿命,严重者甚至烧毁。

电容器装置在输电线路中的应用分析

电容器装置在输电线路中的应用分析

电容器装置在输电线路中的应用分析电容器是一种常见的电气元件,它具有储能、释放能量和调节电压的特点。

在输电线路中,电容器装置能够起到多种作用,包括提高电压稳定性、提高功率因素、改善线路的功率传输能力等。

本文将对电容器装置在输电线路中的应用进行分析。

一、电容器装置的作用1. 提高电压稳定性在输电线路中,电压的稳定性对于电网系统的安全运行至关重要。

由于电网负载的变化和线路距离的影响,导致输电线路中电压波动较大。

通过在输电线路中装置电容器,可以增加线路的电容量,降低线路的电压下降,提高电压稳定性,从而保障电网的正常运行。

2. 改善功率因素电容器在输电线路中还可以用来改善功率因素。

在交流电路中,电容器通过存储和释放能量的方式来实现对电路的补偿,提高电路的功率因素。

通过在输电线路中加装电容器,可以提高电网系统的功率因数,减少无效功率的损耗,提高电网的效率。

3. 提高功率传输能力在输电线路中,常见的电容器装置包括串联电容器、并联电容器和混合电容器。

1. 串联电容器并联电容器是将电容器连接在输电线路的中间点,通常用于提高功率因素和提高功率传输能力。

它可以通过增加线路的电容性来提高线路的传输能力,从而提高电网系统的效率。

混合电容器是将串联电容器和并联电容器相结合的一种电容器装置。

它可以综合利用串联电容器和并联电容器的优点,既可以提高电压稳定性,又可以提高功率因素和传输能力。

1. 低压输电线路中的电容器装置3. 电容器装置的技术和经济分析在进行电容器装置时,需要考虑技术和经济因素。

从技术上来说,需要对输电线路的电压稳定性、功率因数和传输能力进行综合分析,选择合适的电容器装置方式和容量。

从经济上来说,需要考虑电容器的投资成本、运行维护成本和收益效益,进行综合评价和决策。

随着电网系统的发展和升级,电容器装置在输电线路中的应用将进一步扩展。

未来,电容器装置将更加智能化和自动化,能够实现对输电线路的实时监测和控制,以适应电网系统的需求。

并联电容器装置设计规范(电器和导体的选择)

并联电容器装置设计规范(电器和导体的选择)

并联电容器装置设计规范(电器和导体的选择)1一般规定1.1并联电容器装置的设备选型,应根据下列条件选择:(1)电网电压、电容器运行工况。

(2)电网谐波水平。

(3)母线短路电流。

(4)电容器对短路电流的助增效应。

(5)补偿容量及扩建规划、接线、保护和电容器组投切方式。

(6)海拔高度、气温、湿度、污秽和地震烈度等环境条件。

(7)布置与安装方式。

(8)产品技术条件和产品标准。

1.2并联电容器装置的电器和导体的选择,应满足在当地环境条件下正常运行、过电压状态和短路故障的要求。

1.3并联电容器装置的总回路和分组回路的电器和导体的稳态过电流,应为电容器组额定电流的1.35倍。

1.4高压并联电容器装置的外绝缘配合,应与变电所、配电所中同级电压的其他电气设备一致。

1.5并联电容器成套装置的组合结构,应便于运输和现场安装。

2电容器2.1电容器的选型应符合下列规定:a.可选用单台电容器、集合式电容器和单台容量在50OkVar及以上的电容器组成电容器组。

b.设置在严寒、高海拔、湿热带等地区和污秽、易燃易爆等环境中的电容器,均应满足特殊要求。

c.装设于屋内的电容器,宜选用难燃介质的电容器。

d.装设在同一绝缘框(台)架上串联段数为二段的电容器组,宜选用单套管电容器。

2.2电容器额定电压的选择,应符合下列要求:a.应计入电容器接入电网处的运行电压。

b.电容器运行中承受的长期工频过电压,应不大于电容器额定电压的1.1倍。

c.应计入接入串联电抗器引起的电容器运行电压升高,其电压升高值按下式计算:式中UC一—电容器端子运行电压(KV);U s——并联电容器装置的母线电压(KV);S——电容器组每相的串联段数。

d.应充分利用电容器的容量,并确保安全。

2.3电容器的绝缘水平,应按电容器接入电网处的要求选取。

a.电容器的过电压值和过电流值,应符合国家现行产品标准的规定。

b.单台电容器额定容量的选择,应根据电容器组设计容量和每相电容器串联、并联的台数确定,并宜在电容器产品额定容量系列的优先值中选取。
