Dataman软硬件调试

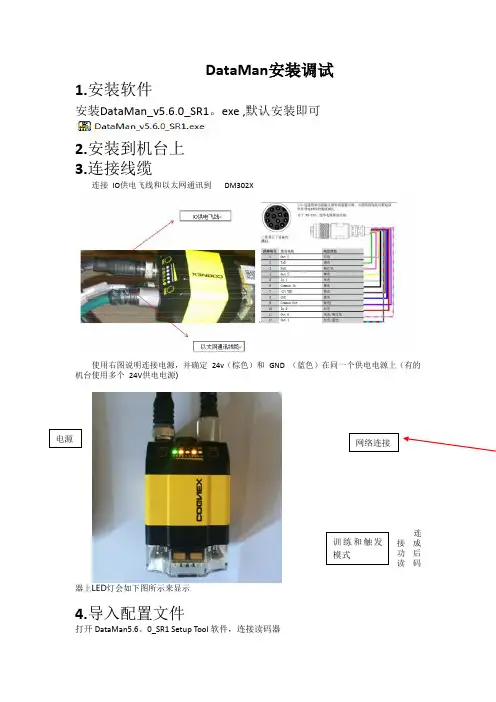

DataMan 安装调试 1.安装软件安装DataMan_v5.6.0_SR1。

exe ,默认安装即可2.安装到机台上3.连接线缆连接 IO 供电飞线和以太网通讯到 DM302X使用右图说明连接电源，并确定 24v （棕色）和 GND （蓝色）在同一个供电电源上（有的机台使用多个 24V 供电电源)连接成功后读码器上LED 灯会如下图所示来显示4.导入配置文件打开DataMan5.6。

0_SR1 Setup Tool 软件，连接读码器网络连接电源训练和触发模式在System菜单中点击Open configuration按钮，读入CDC文件（JustechAAA。

cdc) 然后点击Save Settings 按钮保存设置5.0 调整条码枪位置接DataMan Setup tool，确定产品停止位置，放入产品或测试模具，选中Live,确定码是否在感兴趣范围中心，并观察绿色焦距反馈条是否与目标值接近，如果不接近或是黄色或是红色,说明失焦，需要进行重新对焦,如何调焦请参看第六步调整焦点。

如果不在范围中心，并调整读码器位置尽可能使得码在范围中心,再固定DM302X。

6.调整镜头焦距如果图像模糊，请调整焦距,点击S etting中的Focus Settings，再点击Optimize Focus，系统会帮助调整焦距，请记录刚刚得到的Range值。

点击Read Setups，若有几个Read Setup，请分别调整全部read setups 中的Focus range 为上一步得到的值。

若只有一个Read Setups 直接保存配置即可点击system 中Save setting 保存配置。
