曳引驱动电梯的主要组成及结构
现代化曳引电梯机械结构设计探讨
现代化曳引电梯机械结构设计探讨摘要近年来，随着我国的现代化进程加快，房地产业高速发展，随之而来的是电梯行业的梦幻增长期，因此整个行业对电梯的设计效率要求越来越高。
目前。
大多数的建筑物都使用曳引方式的电梯，而曳引式电梯的确定包括曳引机安放位置的确定、曳引比及曳引绳缠绕方式的选取三方面内容，其确定对曳引机的结构设计具有很重要的意义。
为此，本文就曳引电梯机械结构设计进行分析探讨。
关键词曳引式；电梯；机械结构；设计前言目前，曳引式电梯主要由八大系统组成：曳引系统、轿厢系统、电力拖动系统、门系统、重量平衡系统、导向系统、电气控制系统、安全保护系统。
曳引系统是电梯的核心系统，曳引能力是曳引系统中最重要的组成部分，而传统的曳引能力校核计算存在设计效率低，对设计人员的要求较高等弊端。
随之而来的智能化虚拟设计方法，因其高效、低成本的优点已越来越多地应用到现代制造业的设计进程中。
1 曳引式电梯的结构设计1.1 结构设计1、1.1、1.2、1.3、1.4.位置传感器 2.平衡配重 3.导轨 4.涨紧轮 5.电缆 6.发电电动机7.控制器8.离合器9.卷扬式提升机构10.联轴器11.自动变速器12.曳引机13.定对重14.轿厢15.重量传感器其中，曳引电机（12）、平衡重（13）、轿厢（14）等组成了独立的传统曳引式电梯模块；而位置传感器（1）、平衡配重（2）、导轨（3）、电机（6）、离合器（8）、卷扬机构（9）、换挡机构（11）等构成平衡配重模块。
两个模块是相对独立的，通过联轴器（10）进行连接，并都接受控制器（7）的控制。
1.2 工作原理传统电梯模块与传统电梯相似，其工作原理是：轿厢和定对重通过曳引钢丝绳悬挂在曳引机上，由于重力作用，曳引钢丝绳与曳引轮之间存在较大的静摩擦力，当曳引机转动时，依靠这种静摩擦力使得轿厢和定对重作相对运动，从而完成轿厢的上、下运行。
当传统曳引式电梯模块与平衡配重模块连接构成本文所述的电梯时，其工作原理是：称重装置实时获取负载的重量，控制器通过内置的计算装置对轿厢侧总重量进行计算，并与平衡重侧的重量进行对比，从而确定换挡机构的变速比，使得曳引机输出端的外负载总扭矩接近零；这样，曳引机在输出功率较小的情况下，就能带动轿厢上、下运行，其运行系统图如图1、2。
电梯曳引机工作原理
电梯曳引机工作原理电梯曳引机是电梯系统中的核心部件之一，它的主要功能是传递电动机的动力，将电梯升降机轿厢沿着导轨运行，并保证行程的平稳与安全。
本文将详细介绍电梯曳引机的工作原理及相关知识。
一、电梯曳引机的构成电梯曳引机主要由电动机、减速器、曳引轮、离合器等多个组成部分组成。
曳引轮是电梯曳引机中最为重要的零部件之一。
它是电梯耗能最大的部件，因为它必须在电动机的驱动下，通过钢丝绳在导轨上完成升降机的上下运动。
电梯曳引机的核心部件是曳引轮，其作用是在电动机的驱动下通过钢丝绳的拉扯，将轿厢拉动沿着导轨上下运动。
在曳引轮中，存在一个弹簧式刹车，用于对曳引轮的运动进行控制。
离合器则扮演着重要的角色，它能够在电动机启动的瞬间迅速响应，让曳引轮开始运转，将轿厢沿着导轨运行。
而减速器则起到了降低电动机的速度，提高扭矩的作用。
除了曳引轮、电动机、减速器、离合器等核心部件外，电梯曳引机还包括了导轨的固定系统、配重系统、紧急制动系统等，这些部分都是电梯曳引机正常运行所必需的。
二、电梯曳引机的基本工作原理电梯曳引机的工作原理可以简单地描述为：电动机通过减速器驱动曳引轮，在钢丝绳的牵引下将电梯轿厢平稳地移动到各个楼层。
曳引机的电机通常使用3相异步电机，它具有运行可靠、维护简单、耐久性强等优点。
电机驱动曳引机的曳引轮，曳引轮通过多股钢丝绳从轿厢下方传动力量，使轿厢完成上升和下降的动作。
轿厢上方有配重系统，它用于平衡轿厢的重量，使得电动机在启动时只需提供足够的力，即可将轿厢沿着导轨顺利地升降。
在轿厢上方与配重之间，通过细钢丝则连接，在升降时保持平衡，实现平稳升降。
曳引机还设置了多层制动系统，以确保在紧急事件时电梯的安全使用。
制动系统包括梯形制动、弹簧制动。
弹簧制动是依靠弹簧的伸缩作用，使制动器紧贴于曳引轮，实现紧急制动的目的。
三、电梯曳引机的工作特点1、电梯曳引机具有高的消耗性能。
由于曳引轮必须不停地搭接电梯轿厢和导轨间的钢丝绳，导致它的磨损和疲劳程度较高，因此定期的检查和维护对于延长电梯曳引机的使用寿命非常重要。
列举曳引电梯的基本结构
曳引电梯是一种常见的垂直交通工具，其基本结构包括以下几个部分：
1. 轿厢：轿厢是曳引电梯的载客部分，通常由钢架和金属板材构成，内部配备有座椅、扶手和灯具等设施。
2. 井道：井道是曳引电梯的垂直通道，由建筑物内部的电梯井和电梯门组成，用于支撑和固定轿厢和电梯驱动系统。
3. 机房：机房是曳引电梯的驱动系统所在地，通常位于建筑物顶层或地下室，包括电梯电机、减速器、制动器、控制系统等部件。
4. 牵引机：牵引机是电梯驱动系统的核心部件，它通过曳引钢绳拉动轿厢沿井道上下移动。
5. 钢绳：钢绳是曳引电梯的重要组成部分，用于连接机房和轿厢，传递牵引力和负载。
6. 导轨：导轨是曳引电梯的轨道，安装在井道两侧，用于支撑和引导轿厢的上下运行。
7. 门系统：门系统是电梯门和轿厢门的组合系统，用于隔离电梯井和轿厢内部，确保乘客的安全。
8. 控制系统：控制系统是电梯的大脑，包括电梯控制器、按钮、指示灯等，用于控制电梯的运行和停止，以及乘客的出入。
曳引式电梯讲解
2019/7/20
32
1.曳引式电梯结构原理
曳引绳补偿装置
用来补偿电梯运行时 因曳引绳造成的轿厢和对 重两侧重量不平衡的部件。 一般使用在楼层比较高的 电梯。
补偿绳采单位长度的 重量与相同单位长度的曳 引绳重量基本一致；在底 部需设置张紧轮，以保证 补偿绳处于张紧状态。
2019/7/20
33
1.曳引式电梯结构原理
(7)导轨应用压板固定在导轨架上，不应采用焊接或螺栓方式连接。
(8)设有安全钳的对重导轨和轿厢导轨，除悬挂安装外，其下端的导
轨座应支撑在坚固的地面上。
2019/7/20
37
1.曳引式电梯结构原理
电梯控制系统
电梯的控制系统主要由轿内指令线路、层外召唤线路、定向选层 线路、启动运行线路、平层线路、指层线路、开关门控制线路、安全保
1.曳引式电梯结构原理
出现下列情况之一时钢丝绳应当报废：
（1）出现笼状畸变、绳芯挤出、扭结、部分压扁、弯 折；
（2）断丝分散出现在整条钢丝绳，任何一个捻距内单 股的断丝数大于4根；或者断丝集中在钢丝绳某一部位或 一股，一个捻距内断丝总数大于12根（对于股数为6的钢 丝绳）或者大于16根（对于股数为8的钢丝绳）；
2019/7/20
3Leabharlann 1.曳引式电梯结构原理2019/7/20
4
1.曳引式电梯结构原理
2019/7/20
5
1.曳引式电梯结构原理
2019/7/20
6
1.曳引式电梯结构原理
2019/7/20
7
1.曳引式电梯结构原理
2019/7/20
8
1.曳引式电梯结构原理
2019/7/20
9

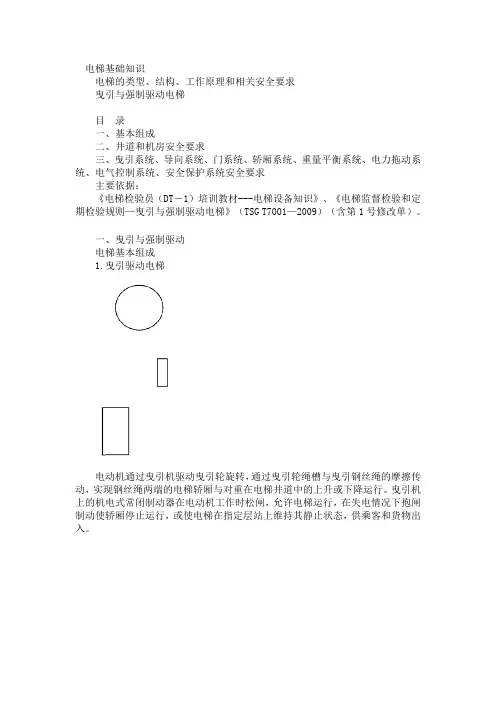

曳引与强制驱动电梯
电梯基础知识电梯的类型、结构、工作原理和相关安全要求曳引与强制驱动电梯目录一、基本组成二、井道和机房安全要求三、曳引系统、导向系统、门系统、轿厢系统、重量平衡系统、电力拖动系统、电气控制系统、安全保护系统安全要求主要依据：《电梯检验员（DT－1）培训教材---电梯设备知识》、《电梯监督检验和定期检验规则—曳引与强制驱动电梯》（TSG T7001—2009）（含第1号修改单）。
一、曳引与强制驱动电梯基本组成1.曳引驱动电梯电动机通过曳引机驱动曳引轮旋转，通过曳引轮绳槽与曳引钢丝绳的摩擦传动，实现钢丝绳两端的电梯轿厢与对重在电梯井道中的上升或下降运行。
曳引机上的机电式常闭制动器在电动机工作时松闸，允许电梯运行，在失电情况下抱闸制动使轿厢停止运行，或使电梯在指定层站上维持其静止状态，供乘客和货物出入。
有机房无机房2.强制驱动电梯电动机通过减速机带动卷筒旋转，旋转的卷筒带动缠绕在卷筒上的钢丝绳绕入或绕出从而实现电梯轿厢在井道中的上升或下降运行。
强制驱动电梯制动器的设置和动作要求与曳引驱动电梯相同。
此外，还有使用链轮和链条驱动轿厢运行的强制式电梯。
二、井道和机房/机器设备间的结构组成和相关安全要求1.机房有机房电梯无机房电梯应当在任何情况下均能够安全方便地使用通道，不经过私人空间？机房通道门的宽度应当不小于0.60m，高度应当不小于1.80m，并且门不得向房内开启。
门应当装有带钥匙的锁，并且可以从机房内不用钥匙打开。
门外侧应当标明“机房重地，闲人免进”，或者有其他类似警示标志。
机房（机器设备间）应当专用，不得用于电梯以外的其他用途。
一般认为：机房内可以有空调或采暖设备（但不能设置以蒸汽和高压水加热的采暖设备，因热水蒸汽使机房湿度增大，易导致设备锈蚀、电气绝缘降低等）；火灾探测器和灭火器（具有高的动作温度，适用于电气设备，有一定的稳定期且有防意外碰撞的合适的保护）。
控制屏、运动部件机房地面高度不一并且相差大于0.50m时，应当设置楼梯或者台阶，并且设置护栏机房地面上的开口2.井道除必要的开口外井道应当完全封闭：（1）层门开口；（2）通往井道的检修门、井道安全门以及检修活板门的开口；（3）火灾情况下，气体和烟雾的排气孔；（4）通风孔；（5）井道与机房或与滑轮间之间必要的功能性开口；（6）根据井道内防护，电梯之间隔板上的开孔。
曳引式电梯的八大基本结构
曳引式电梯的八大基本结构1 曳引系统曳引系统由曳引机、曳引钢丝绳、导向轮及反绳轮等组成。
曳引机由电动机、联轴器、制动器、减速箱、机座、曳引轮等组成，它是电梯的动力源。
曳引钢丝绳的两端分别连接轿厢和对重（或者两端固定在机房上），依靠钢丝绳与曳引轮绳槽之间的摩擦力来驱动轿厢升降。
导向轮的作用是分开轿厢和对重的间距，采用复绕型时还可增加曳引能力。
导向轮安装在曳引机架上或承重梁上。
当钢丝绳的绕绳比大于1时，在轿厢顶和对重架上应增设反绳轮。
反绳轮的个数可以是1个、2个甚至3个，这与曳引比有关。
2 导向系统导向系统由导轨、导靴和导轨架等组成。
它的作用是限制轿厢和对重的活动自由度，使轿厢和对重只能沿着导轨作升降运动。
导轨固定在导轨架上，导轨架是承重导轨的组件，与井道壁联接。
导靴装在轿厢和对重架上，与导轨配合，强制轿厢和对重的运动服从于导轨的直立方向。
3 门系统门系统由轿厢门、层门、开门机、联动机构、门锁等组成。
轿厢门设在轿厢入口，由门扇、门导轨架、门靴和门刀等组成。
层门设在层站入口，由门扇、门导轨架、门靴、门锁装置及应急开锁装置组成。
开门机设在轿厢上，是轿厢门和层门启闭的动力源。
4 轿厢轿厢用以运送乘客或货物的电梯组件。
它是由轿厢架和轿厢体组成。
轿厢架是轿厢体的承重构架，由横梁、立柱、底梁和斜拉杆等组成。
轿厢体由轿厢底、轿厢壁、轿厢顶及照明、通风装置、轿厢装饰件和轿内操纵按钮板等组成。
轿厢体空间的大小由额定载重量或额定载客人数决定。
5 重量平衡系统重量平衡系统由对重和重量补偿装置组成。
对重由对重架和对重块组成。
对重将平衡轿厢自重和部分的额定载重。
重量补偿装置是补偿高层电梯中轿厢与对重侧曳引钢丝绳长度变化对电梯平衡设计影响的装置。
6 电力拖动系统电力拖动系统由曳引电机、供电系统、速度反馈装置、调速装置等组成，对电梯实行速度控制。
曳引电机是电梯的动力源，根据电梯配置可采用交流电机或直流电机。
供电系统是为电机提供电源的装置。
第二章 电梯的主要组成及结构
有齿轮曳引机：拖动装置的动力，通过中间减速器传递到曳引轮上的曳引机，其中的 减速箱通常采用蜗轮蜗杆传动（也有用斜齿轮传动），这种曳引机用的电动机有交流 的，也有直流的，一般用于低速电梯和高速电梯上。如果曳引机的电动机动力是通过 减速箱传到曳引轮上的，称为有齿轮曳引机，一般用于2．5m／s以下的低中速电梯. 无齿轮曳引机：拖动装置的动力，不用中间的减速器而是直接传递到曳引轮 上的曳引机。以前这种曳引机大多是直流电动机为动力，现在国内已经研发出来有自 主知识产权的交流永磁同步无齿轮曳引机，如许昌博玛曳引机。若电动机的动力不通 过减速箱而直接传动到曳引轮上则称为无齿轮曳引机，一般用于2．5m／s以上的高速 电梯和超高速电梯。
四
电梯层门主要部件
电梯井道每层停站处都必须装设层门，轿厢未到该层站，早没有专用开锁工具的情况 下从外部不能扒开。电梯层站主要设施包括层门、门锁、层楼指示灯、呼梯召唤按钮。
1 层门
封住层站出入口，轿厢不在该层时起保护作用
2 门锁
轿门与层门关闭后锁紧，同时接通控制回路，轿厢方可运行的机电联锁安全装置。
二 曳引机构的减速器
电梯的工作特性要求曳引机减速器具有体积小、重量轻、传动平稳，承载能力大、传 动比大、噪声低等特点。还要有工作可靠、寿命长、维护保养方便的要求。电梯常用的减 速器有以下几种： １.蜗轮蜗杆减速器 蜗轮蜗杆减速器具有传动平稳、噪声低、抗冲击承载能力大，传动比大和体积小的 优点。这是电梯曳引机最常用的减速器。 电梯用蜗轮蜗杆减速器通常有上置、下置和侧置三种蜗杆布置型式。 ２.斜齿轮减速器 斜齿轮减速器在２０世纪７０年代开始应用于电梯曳引机构。斜齿轮传动具有传动 效率高，制造方便的优点。也存在着传动平稳性不如蜗轮传动，抗冲击承载能力不高，噪 声较大的缺点。因此斜齿轮减速器在曳引机上应用，要求有很高的疲劳强度，齿轮精度和 配合精度；要保证总起动次数２０００万次以上不能发生疲劳断裂。在电梯紧急制动，安 全钳和缓冲器动作等情况的冲击载荷作用时，确保齿轮不会有损伤，保证电梯运行安全。
曳引电梯系统组成介绍
机械部分主要有限速装置、缓冲器等，电气部分主 要有终端保护装置和各种连锁开关。 1）限速装置 由限速器和安全钳组成。当轿厢超过设定速度时限 速器会立即动作，使轿厢停止运行，同时切断电气 控制回路。若轿厢仍运动，这时钢丝绳就会通过传 动装置把轿厢两侧的安全钳提起，将轿厢制动在导 轨上。 2）缓冲器 安装在井道底坑地面上。当发生轿厢或对重墩底时 以吸收轿厢或对重装置动能的制动停止装置。
复位，与其组合的继电器通电吸合，发出楼层转换 的换速信号。 另外，换速平层装置还用于电梯平层停车和自动开 门控制。此时，感应器安装在轿厢顶部。每层楼平 层区井道中装平层感应铁板，长约600mm。当轿 厢停靠某层时，平层铁板应全部插入感应器中，平 层控制继电器得电，切断运行方向接触器的电源， 使电动机失电停车，同时，开门感应器触发开门电 路，实现自动开门。 2）选层器 模拟电梯运行状态，向电气控制系统发出相应电信
3）端站保护装置 是一组防止电梯超越上、下端站的开关，在轿厢或 对重碰到缓冲器前切断控制电路或总电源，使电梯 被电磁制动器所制动。常设有强迫减速开关、终端 限位开关和极限开关。 当电梯失控，行至顶层或底层不能换速停止时，轿 厢首先经过强迫减速开关，装在轿厢上的开关挡板 与装在井道上的强迫减速开关碰轮相接触，则开关 动作，迫使轿厢减速。 当仍未减速停止时，轿厢上的开关挡板与限位开关 相撞，使控制电路断电，轿厢停止。
3.体积小、噪声低 控制系统全部使用半导体集成器件或大规模集成电 路，微机系统等，不但缩小了体积、降低了噪声， 工作也十分可靠。
曳电梯系统组成介绍
曳引电梯主要由八大系统构成，分别为曳引系统、 导向系统、轿厢、门系统、重量平衡系统、电力拖 动系统、电气控制系统和安全保护系统。下面将分 系统作介绍： 一、曳引系统 该系统的功能是为设备提供动能，使电梯正常运行。 其主要由曳引机、曳引钢丝绳、导向轮及电磁制动 器等组成。 1）曳引机 由电动机和曳引轮等组成，曳引轮是工作部分，
曳引电梯基本原理
反馈） 7、电气控制系统（控制屏、平层装置、位置显
示、操纵板）
8、安全保护系统（机械. 与电气）
