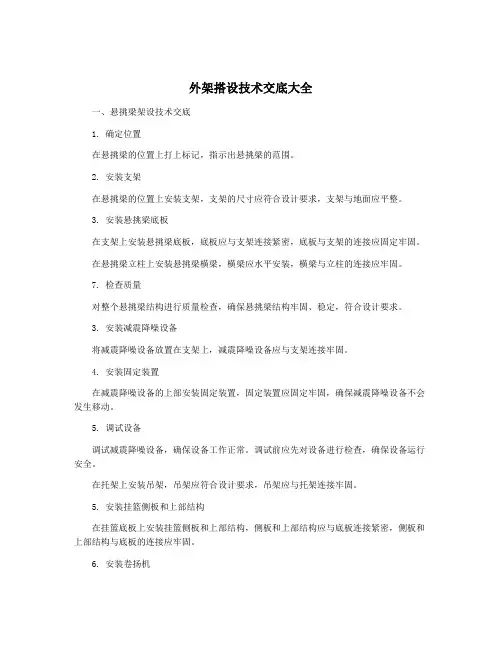

外架搭设技术交底大全
外架搭设技术交底大全
一、悬挑梁架设技术交底
1. 确定位置
在悬挑梁的位置上打上标记，指示出悬挑梁的范围。
2. 安装支架
在悬挑梁的位置上安装支架，支架的尺寸应符合设计要求，支架与地面应平整。
3. 安装悬挑梁底板
在支架上安装悬挑梁底板，底板应与支架连接紧密，底板与支架的连接应固定牢固。
在悬挑梁立柱上安装悬挑梁横梁，横梁应水平安装，横梁与立柱的连接应牢固。
7. 检查质量
对整个悬挑梁结构进行质量检查，确保悬挑梁结构牢固、稳定，符合设计要求。
3. 安装减震降噪设备
将减震降噪设备放置在支架上，减震降噪设备应与支架连接牢固。
4. 安装固定装置
在减震降噪设备的上部安装固定装置，固定装置应固定牢固，确保减震降噪设备不会发生移动。
5. 调试设备
调试减震降噪设备，确保设备工作正常。
调试前应先对设备进行检查，确保设备运行安全。
在托架上安装吊架，吊架应符合设计要求，吊架应与托架连接牢固。
5. 安装挂篮侧板和上部结构
在挂篮底板上安装挂篮侧板和上部结构，侧板和上部结构应与底板连接紧密，侧板和上部结构与底板的连接应牢固。
6. 安装卷扬机
在挂篮上安装卷扬机，卷扬机应与挂篮连接紧密，卷扬机与挂篮的连接应牢固。
7. 安装安全设备
在挂篮上安装安全设备，确保工人在挂篮内工作时的安全。
外架搭设技术交底由安全员交底模板
一、交底目的为确保外架搭设施工过程中的安全，防止事故发生，提高施工人员的安全意识和操作技能，特进行本次安全技术交底。
二、交底对象本交底适用于所有参与外架搭设施工的作业人员，包括施工队长、架子工、电工、焊工等。
三、交底内容1. 施工现场安全基本要求：（1）进入施工现场必须佩戴安全帽、系好安全带、穿防滑鞋，严禁酒后作业或带病作业。
（2）施工现场应设置明显的安全警示标志，如安全通道、危险区域等。
（3）施工人员应严格遵守劳动纪律，服从现场管理人员指挥。
2. 外架搭设安全注意事项：（1）搭设前，应对施工现场进行安全检查，确保施工环境安全。
（2）搭设外架时，应使用符合国家标准的脚手架材料，不得使用报废或损坏的脚手架。
（3）搭设外架时，应按照搭设顺序进行，确保搭设质量。
（4）搭设外架时，应使用安全防护措施，如安全网、防护栏杆等。
（5）搭设外架时，严禁将不同规格的钢管混合使用。
（6）搭设外架时，应确保脚手架底座垫板平整，不得悬空。
（7）搭设外架时，应确保脚手架高度比施工作业面高1.8米以上，一次搭设高度不应超过相邻连墙件以上两步。
（8）搭设外架时，应确保立杆纵距、横距、纵向水平杆等尺寸符合规范要求。
（9）搭设外架时，应确保作业层脚手板满铺、稳铺，不得有空隙和探头板。
3. 外架拆除安全注意事项：（1）拆除外架时，应按照拆除顺序进行，确保拆除质量。
（2）拆除外架时，应使用安全防护措施，如安全网、防护栏杆等。
（3）拆除外架时，应确保拆除区域安全，严禁闲杂人员进入。
（4）拆除外架时，应先拆除安全立兜网，再逐步拆除其它部分。
（5）拆除外架时，应确保拆除人员安全，严禁违章指挥、违章操作。
四、交底要求1. 施工人员应认真学习本安全技术交底内容，确保理解并掌握。
2. 施工人员应严格遵守安全技术交底内容，确保施工安全。
3. 施工现场管理人员应加强对施工人员的安全教育，确保施工安全。
4. 施工单位应定期对施工人员进行安全技术培训，提高施工人员的安全意识和操作技能。
外脚手架搭设安全技术交底5篇
外脚手架搭设安全技术交底5篇【第1篇】落地式钢管外脚手架搭设安全技术交底1．搭设脚手架的操作人员，必须经过专门训练和体格查验考核，持特种作业证方可上岗。
如患有高血压、心脏病、癫痫及其他不适宜高处作业人员，一律不准从事搭拆作业。
2．进入作业区域，必须戴安全帽，带工具袋，悬空危险作业，必须先挂扣安全带，严禁穿拖鞋、赤脚或硬底鞋上棚架操作。
严禁作业中吸烟，严禁酒后作业。
3．架设新用的材料及扣件的规格和质量必须符合有关技术规定和施工方案的要求，并经试验合格后才能使用。
不准使用不合格的材料、扣件，不准钢、竹材料混搭。
4．架子地基应平整夯实（或和基础）。
并找平后，加设垫木、垫板或底座。
不得在未经处理的起伏不平和软硬不一的地面上直接搭设脚手架。
不准用红砖作垫块。
5．严格按照脚手架搭设方案规定的构造尺寸进行搭设，控制好立杆的垂直偏差和横杆的水平偏差，并确保节点连接达到要求（绑好，拧紧或插挂好）；垂直度＜1/1000，绝对值不大于15cm。
6．首层、顶层和施工作业层必须有脚手板铺满，铺平铺稳，保证有3个支撑点绑扎牢固，不得有探头板。
架体与建筑之间应逐层进行封闭（用水平网或板）。
7．传递杆件料具，不准碰触压钩搭高低压电源线和电气设备。
8．搭设过程中要及时设置联墙杆、斜撑杆、剪刀撑、插地杆以及必要的卸荷吊索，保证架体剪刀撑与地面夹角不小于45，不大于60、9．立网拉挂平整顺直，网连接材料要符合要求。
10．脚手架与建筑物之间每高4m，水平每隔7m应设置一道牢固的连接点，高层建筑工程的外脚手架应用刚性连墙杆，总高度超过100m时，应增设抗拔措施。
11．内排柱离建筑物不得大于200mm。
12．架上堆放材料、工具等荷载不得超过3kn/m。
13．钢管脚手架必须有良好可靠的防雷的接地，高于四周建筑物的脚手架应设避雷装置。
14．外脚手架搭设要有经审批的施工方案，每次搭高必须保持高于作业面1.2m以上，分段搭设完毕后应进行检查，分段量化验收，检查合格才能使用，不合格不准交付使用。
外脚手架搭设安全技术交底
工程名称
分部工程
施工单位
分项工程
交底内容：
一、危险因素
1、搭设过程中容易发生高处坠落和架体垮塌。
2、容易发生落物伤人和施工人员高处坠落。ห้องสมุดไป่ตู้
3、由于是后搭架，施工人员作业面较小，并且有挑架悬空作业较多。
二、防范措施
1、严格按照《建筑施工扣件式钢管脚手架安全技术规范》及施工方案搭设。脚手架应经检查验收合格后才准使用。架子工要经培训考核合格持证上岗。
1、一旦发生人员坠落或上方落物伤人，施工人员的作业班长，必须判断伤者的严重程度，立即报告项目部并保护好现场。
2、如果伤者不是严重骨折，必须立即送医院进行抢救。如果伤者是严重骨折，则禁止随意搬动伤者，搬运时必须将伤者整体般运到担架或平板上送往医院。
交底人：
日期：年月日
被交底人：
日期：年月日
12、脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。一字型、开口型双排脚手架的两端均必须设横向斜撑，中间宜每隔6跨设置一道。
13、作业层上的施工荷载应符合设计要求，不得超载，不得将模板支架、缆风绳、泵送混凝土和砂浆的输送管固定在脚手架上；严禁悬挂起重设备。
6、高层建筑外脚手架每隔五层增加一道卸荷措施，多风地区或台风或高度超过100m存在负风压时，应增设防风拔起的抗拔措施。
7、悬挂架设外脚手架时，底托宜采用工钢字架，焊成三角形，将构件拉出，与建筑结构预埋件焊接牢固可靠，必要时，对建筑结构还要采取补强措施。
8、在脚手架的转角处、未封闭脚手架两端应增加连墙件，其竖向间距不应大于4m。
2、脚手架基础必须夯实，周围设有排水设施。木垫板厚度不小于5cm，长度不少于立杆纵距的2跨，高架也可用槽钢。
外架搭设技术交底
外框安装技术交底一.调查:1.本工程60.00以上,由xx华亭和肉市场是两栋建筑,其中,肉菜市场点地面积约840.00㎡,建筑总高度为16.60m,直立总高度:18.40m;xx华庭占地面积约1300.00㎡,建筑总高度:50.65m,直立总高度:52.45m。
2.安装材料:立杆及大、小横杆均采用F48×3.5钢管,采用竹框架板。
3.肉菜市场采用双排落地式钢管脚手架。
4.xx华亭还采用双排落地式钢管脚手架。
二.脚手架材料选择:1.外脚手架直立选用F48焊接钢管,壁厚3.5mm,每根钢管的最大质量应不大于25kg,钢管表面应平直光滑,不应有裂缝、结疤、分层、错位、硬变、毛刺、压痕和深的划道,旧钢管的腐蚀深度应符合规范要求,超过规定值时不得使用,钢管上严禁打孔。
2.紧固件应由电镀铸铁制成,其材质应符合现行国家标准《钢管脚手架扣件》(GB15831)的规定,扣件螺栓拧紧扭力矩达65N·m。
3.脚手板采用竹绳板。
三.施工要求:立杆纵距1.6m,横距1.0m,大横杆步距1.80m,内排立杆距结构边距离为35cm,杆件对接扣件应交错布置,两根相邻大横杆的接头不宜设置在同步或同跨内,不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm,各接头中心至最近主节点的距离不宜大于纵距的1/3,每根立杆底部应设置底座或垫板,脚手架必须设置纵、横扫地杆,纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上,水平扫杆还应使用直角紧固件固定在纵向扫杆正下方的垂直杆上。
立杆必须用连墙件与建筑物可靠连接,每根连墙件覆盖面积不得大于27㎡,立杆顶端宜高出女儿墙上皮1m。
脚手架应设剪刀撑与横向斜撑,剪刀撑应在外侧立面整个长度和高度上连续设置,对角跨接杆用旋转扣件固定在横向水平杆或与其相交的垂直杆的突出端,旋转扣件中心线至主节点的距离不宜大150mm,剪刀撑斜杆接长宜采用搭接,搭接长度不应小于1m,应采用不少于2个旋转扣件固定,端部扣件盖板的边缘至杆端距离不应小于100mm,每道剪刀撑宽度不应小于4跨,且不应小于6m,斜杆与于面倾角宜在450~600之间。
外架搭设安全技术交底
外架搭设安全技术交底摘要：本文主要讨论外架搭设安全技术交底的重要性，以及需要包含的内容。
外架搭设是建筑施工过程中的重要环节，涉及到施工人员的安全和工作效率。
通过进行安全技术交底，能够有效地减少事故发生的风险，保障施工人员的安全。
引言：在建筑施工中，外架搭设是一个非常重要的工作环节。
外架不仅提供了施工人员的工作平台，还能够保证建筑施工的安全和高效进行。
然而，由于外架搭设涉及到高空作业和复杂的施工环境，事故的风险也相对较高。
因此，进行外架搭设安全技术交底是非常必要的。
一、外架搭设安全技术交底的重要性1.1 提高施工人员的安全意识通过进行外架搭设安全技术交底，能够让施工人员更加了解外架搭设过程中的风险和安全措施。
这将有助于提高施工人员的安全意识，并使他们能够正确、规范地进行工作。
只有当施工人员具备足够的安全意识，才能够避免事故的发生。
1.2 降低事故风险外架搭设是一个复杂的施工环节，涉及到高空作业、重物搬运等。
如果在搭设过程中存在安全隐患或不合理的操作，将会增加事故发生的风险。
通过进行安全技术交底，可以及时发现和解决存在的问题，从而大大降低事故发生的概率。
1.3 提高施工效率外架搭设是建筑施工过程中的重要环节，对项目进度有着直接的影响。
如果施工人员没有进行安全技术交底，可能会导致误操作、重复劳动等问题，从而影响施工的进度和效率。
通过进行安全技术交底，可以明确工作流程和安全操作要求，提高施工效率。
二、外架搭设安全技术交底的内容2.1 工作流程在进行外架搭设安全技术交底时，首先需要明确外架搭设的工作流程。
包括外架搭设前的准备工作、搭设过程中的各个环节、搭设完成后的验收等。
明确工作流程有助于避免遗漏和重复操作，提高工作效率。
2.2 安全操作要求在外架搭设过程中，存在着许多安全操作要求。
这包括使用安全设备、正确穿戴安全防护装备、合理安排施工队伍等方面的要求。
进行安全技术交底时，需要详细说明这些要求，并告知施工人员如何正确操作，以确保施工安全。
外架搭设施工技术交底
3.4纵向水平杆:纵向水平杆设于横向水平杆之下，在立杆内侧,采用直角扣件与立杆扣紧,长度不小于3跨。采用双立杆的部位，必须都用扣件与同一根大横杆扣紧，不得只扣紧一根，以避免其计算长度成倍增加。采用对接，对接接头应交错布置，不应设在同步、同跨内,相邻接头水平距离不应小于500mm,接头距节点不大于500mm.
三、架体搭设具体节点构造要求
3。1基础：脚手架搭设时，基础整平夯实,无积水,下垫通常脚手板，垫板厚度不小于5cm，长度不少于立杆纵距的2跨。
3.2立杆：双排脚手架均采用单立杆形式搭设.对于立杆基础不在同一高度的情况,将高处的纵向扫地杆向低处延长两跨与立杆固定。立杆在不高于200mm高的部位加绑扫地杆。立杆采用4m和6m两种长度错开布置，立杆接长采用对接扣件（开口朝上或朝内)连接.立杆上的对接扣件应交错布置，两根相邻立杆的接头不得设在同步内,同步内隔一根立杆的两个相隔接头在高度方向错开的距离不小于500mm；各接头中心至主节点的距离不大于450mm，相邻两根立杆接头不应在同一步内.
3。5.2架体搭设工艺细部要求
1）搭设脚手架前应把基层夯实、清理干净。下垫脚手板，保持架体的稳定。
2)脚手架底部必须设置纵、横向扫地杆，纵向扫地杆应用直角扣件固定在立杆上，钢管中心距地面为150mm；横向扫地杆用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
3）支设立杆:立杆搭设采用4m、6m钢管错开设置，立杆间距均为1.0m，脚手架内侧立杆距结构外皮250mm，立杆随结构高出建筑物施工作业层1800mm。
作业层上非主节点处的横向水平杆，应根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2，在脚手板接头处应加设小横杆。
外架搭设技术交底
外架搭设技术交底外架搭设是建筑施工中一项至关重要的工作，直接关系到施工人员的安全和施工的顺利进行。
为了确保外架搭设的质量和安全，现将外架搭设的技术要点向大家进行交底。
一、工程概况首先，让我们了解一下本次外架搭设所涉及的工程概况。
本工程为_____，建筑高度为_____米，结构形式为_____。
外架搭设的范围包括_____，预计使用时间为_____。
二、施工准备在进行外架搭设之前，需要做好充分的施工准备工作。
1、材料准备钢管：选用外径为 48mm，壁厚为 35mm 的焊接钢管，其质量应符合国家标准《碳素结构钢》（GB/T 700）中 Q235-A 级钢的规定。
钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。
新钢管应有产品质量合格证和质量检验报告，旧钢管应进行锈蚀检查，锈蚀深度超过规定值的不得使用。
扣件：采用可锻铸铁制作的扣件，其材质应符合国家标准《钢管脚手架扣件》（GB 15831）的规定。
扣件在螺栓拧紧扭力矩达65N·m 时，不得发生破坏。
新扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证，旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。
脚手板：选用竹笆脚手板，其宽度为1000mm，厚度不小于50mm，两端应各设直径为 4mm 的镀锌钢丝箍两道。
安全网：采用密目式安全立网，网目密度不低于 2000 目/100cm²，其质量应符合国家标准《安全网》（GB 5725）的规定。
2、人员准备架子工：必须经过专业培训，取得特种作业操作资格证书，且身体健康，无高血压、心脏病等不适宜高处作业的疾病。
安全员：负责现场的安全监督和管理工作，具有丰富的安全管理经验和专业知识。
3、技术准备施工方案：编制详细的外架搭设施工方案，并经审批通过。
技术交底：对架子工和相关人员进行技术交底，使其了解外架搭设的技术要求和安全注意事项。
三、外架搭设的工艺流程外架搭设的工艺流程如下：1、地基处理平整场地，清除杂物。
外架搭设技术交底
本工程外脚手架采用扣件式钢管脚手架、竹制脚手板和密目安全网，在选材方面需遵循以下原则。
1、钢管：采用外径Φ48mm，壁厚3.0mm的钢管。
2、钢管端部切口平整，严禁使用有严重锈蚀、弯曲、压扁或裂纹的钢管。
3、用于立杆、大横杆、剪刀撑和斜杆的钢管长度应为4～6m，其重量不超过25kg。
技术交底记录
共页第页
工程名称
滨江公园3#～5#楼
施工单位
长沙金湘建筑工程有限公司
交底部位
主体结构
交底事项
主楼外脚手架搭设
交底提要：
外脚手架搭设交底
交底内容：
一、工程概况
滨江公园3#～5#楼工程位于株洲市滨江北路。该工程由湖南亿帆房地产开发有限公司开发，珠海泰基建筑设计工程有限公司设计，湖南天鉴工程项目管理有限公司监理，长沙金湘建筑工程有限公司承建，本工程建筑面积：72113m2。外脚手架采用Ø48*3.0mm钢管双排搭设。
8、脚手架钢管颜色必须统一、一致。
1、脚手架的验收和日常检查按照以下规定进行，检查合格后，方允许使用或继续使用：
2、搭设完毕后；
3、连续使用达六个月；
4、施工中中途停止使用超过15天，在重新使用之前；
5、在受到暴风或大雨、地震等强力因素作用之后；
6、在使用过程中发现显著变形、沉降、拆除杆件和拉结及安全隐患存在的情况时。
1、架子的搭设与拆除必须由架子工来完成。架子工应经过三级安全教育，且须持证上岗。
2、施工时必须戴好3、脚手架在搭拆时，地面上应划出危险区，并派专人看护。拆除时严禁操作人员抛扔钢管或扣件。
4、五级风以上（含五级）时停止搭拆脚手架施。
5、脚手架必须按楼房与结构拉结牢固，拉结点垂直距离不得超过4m，水平距离不得大于6m。
外架搭设安全技术交底
1、新进场人员必须进行三级安全教育；进入施工现场的人员必须正确戴好安全帽，系好下颏带；高处施工时，必须系好安全带,不得穿硬底和带钉易滑的鞋，不得向下投掷物料，严禁赤脚穿拖鞋进入施工现场;严禁酒后上岗。架子工必须持证上岗，衣着要灵便；禁止私自拆除移动防护设备，电器设备；禁止操作与自己无关的机械设备。
2、班组（队）长每日上班前，对作业环境、设施、设备等进行认真检查，发现问题及时解决。组织作业人员做好班前安全教育活动，留有痕迹资料。作业中对违章操作行为要制止。下班后做到活完料净场地清。
3、施工现场严禁打架、赌博、偷盗或其他违法行为发生。班组或个人之间存在相应冲突或矛盾，及时向班组长或现场管理人员协商、解决。
外架搭设安全技术交底
项目名称
交底部位
交底时间
作业内容
外架搭设
工种
架子工
安全技术交底内容：
一、场所状况、特点、工序
二、施工作业区存在的危险因素
1、高处坠落：作业时未正确使用使用安全带；未使用生命绳；外架上的安全兜网被拆除；未穿防滑鞋。
2、物体打击：未佩戴或未正确佩戴安全帽；上下垂直交叉作业，随意摆放工具或抛投材料；钢管随意堆码。
3、坍塌、倒塌：随意拆除架体拉结点；随意拆除除架体杆件；架体上的材料堆码过多。
三、施工方案中应采取的安全防护措施
1、搭设的材料和工具物必须用塔吊运送，不准乱扔，向下乱抛，注意旁边其它作业人员的安全。搭设时，严禁在垂直方向的上、下工作面同时作业。2、立网、兜网拉挂平整顺直，张挂紧密牢固，不得有大于10mm宽的缝隙。
7、搭设区域，应设立警告标志，设立警界线和临时围护，禁止行人误入，坠物伤人，并必须指派专人监护。
8、搭设的材料和工具物必须用塔吊运送，不准乱扔，向下乱抛，注意旁边其它作业人员的安全。搭设时，严禁在垂直方向的上、下工作面同时作业。
外架搭设技术交底
外架搭设技术交底施工单位名称中国建筑第六工程局工程名称合肥国建施工部位外架搭设施工内容脚手架工程安全技术交底内容一、工程概况本工程建筑高度98.65m，最大高度101m。
采用落地式双排钢管脚手架（局部工字钢悬挑），搭设高度为102.5m，立杆横距0.9m，纵距1.5m，步距为1.8m。
技术交底依据《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001(2011版)编制；二、外架搭设材料要求1、钢管、扣件应为力学性能适中的Q235钢，其力学性质应符合国家现行标准《碳素结构钢》（GB700-89）中Q235A钢的规定。
2、钢管的截面尺寸应为外径48mm，壁厚不小于3.0mm，弯折变形的钢管禁止使用。
3、木跳板：满铺设一层木跳板，木跳板厚度5cm，宽度200~250cm，长度4m。
外脚手架外侧一层密目安全网，并安装踢脚板。
4、安全网阻燃性能符合国家规范要求。
三、外架搭设1、搭设顺序放线→放置木垫板→放置纵向扫地杆→逐根树立杆→安装横向扫地杆→安装第一步纵向水平杆→安装第一步横向水平杆→安装第二步纵向水平杆→安装第二步横向水平杆→（依次往上搭设）→（加设临时抛撑）→设置连墙杆→加设剪刀撑→铺脚手板→绑拦腰杆和踢脚板→挂安全立网→挂水平兜网→钢板网硬质全封闭。
2、立杆搭设(1)立杆纵距1.5m，局部可进行适当调整，立杆横距搭设距离为900mm。
(2)立杆上的对接扣件应交错布置，两根相邻立杆的接头不应设置在在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头与主节点的距离不应大于步距的1/3。
3、扫地杆设置纵向扫地杆采用直角扣件固定在距垫板上皮不大于200mm 处的立杆上。
4、大横杆搭设(1)对接扣件应交错布置：两根相邻纵向水平杆的接头不应设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不宜大于立杆纵距的1/3，即不宜大于500mm。
外架搭设施工技术交底
技术交底记录连墙件→安装剪刀撑→扎色带及张挂安全网→作业层铺脚手板和挡脚板。
3、落地式脚手架搭设的基本要求：1）单排脚手架搭设高度不应超过24m；双排脚手架搭设高度不宜超过50m，高度超过50m的双排脚手架，应采用分段搭设等措施。
2）场地平整：应清除搭设场地杂物，平整搭设场地，并应使排水畅通（图1）。
图1场地平整，并设排水沟图2放线定位3）脚手架基础经验收合格后，应按按房屋的平面形状放线定位（图2）。
4）铺设垫板：立杆垫板或底座底面标高宜高于自然地坪50mm～100mm，垫板应采用长度不少于2 跨、厚度不小于50mm、宽度不小200mm的木垫板（或垫板采用50×100mm的方木）（图3）。
图3垫板及底座图4设置纵、横向扫地杆5）脚手架必须设置纵、横向扫地杆。
纵向扫地杆应采用直角扣件固定在距钢管底端不大于200mm 处的立杆上。
横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上（图4）。
6）脚手架立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。
靠边坡上方的立杆轴线到边坡的距离不应小于500mm（图5）图5基础有高低差时架体搭设要求4、悬挑式脚手架搭设的基本要求：1）一次悬挑脚手架高度不宜超过20m。
2）型钢悬挑梁宜采用双轴对称截面的型钢。
悬挑钢梁型号及锚固件应按设计确定，钢梁截面高度不应小于160mm。
悬挑梁尾端应在两处及以上固定于钢筋混凝土梁板结构上。
锚固型钢悬挑梁的U型钢筋拉环或锚固螺栓直径不宜小于16mm（图6）。
图6 型钢悬挑脚手架构造1——钢丝绳或钢拉杆3）用于锚固的U型钢筋拉环或螺栓应采用冷弯成型。
U型钢筋拉环、锚固螺栓与型钢间隙应用钢楔或硬木楔楔紧。
4）每个型钢悬挑梁外端宜设置钢丝绳或钢拉杆与上一层建筑结构斜拉结。
钢丝绳、钢拉杆不参与悬挑钢梁受力计算；钢丝绳与建筑结构拉结的吊环应使用HPB235级钢筋，其直径不宜小于20mm，吊环预埋锚固长度应符合现行国家标准《混凝土结构设计规范》GB50010中钢筋锚固的规定（图6）。
外架搭设安全技术交底百度模板
一、交底目的为确保外架搭设施工过程中的安全，防止安全事故的发生，提高施工人员的安全意识和操作技能，特进行本次安全技术交底。
二、交底对象参与外架搭设施工的所有人员，包括但不限于施工人员、监理人员、技术人员等。
三、交底内容1. 安全意识教育- 强调安全施工的重要性，提高全体人员的安全意识。
- 讲解安全事故的危害，教育大家要时刻注意安全。
2. 外架搭设基本要求- 外架搭设必须符合国家相关标准和规范要求。
- 外架材料应符合质量要求，严禁使用不合格材料。
- 外架搭设应遵循“先搭后拆，先高后低”的原则。
3. 搭设前的准备工作- 搭设前应对搭设场地进行平整，确保场地坚实、排水良好。
- 搭设人员应穿戴好个人防护用品，如安全帽、安全带、防护眼镜等。
- 搭设前应对搭设人员进行技术交底，确保其掌握搭设工艺和安全要求。
4. 搭设过程中的安全措施- 搭设过程中，严禁高空抛物，防止砸伤下方人员。
- 上下层作业人员应保持安全距离，不得在同一垂直面上作业。
- 搭设过程中，应随时检查搭设结构的稳定性，发现异常情况立即停止作业并采取措施。
- 作业人员应遵守操作规程，不得擅自改变搭设工艺。
5. 搭设后的安全防护- 搭设完成后，应对外架进行验收，确保其符合安全要求。
- 设置明显的警示标志，提醒过往人员注意安全。
- 做好外架的维护保养工作，定期检查外架的完好情况。
6. 应急处理- 如发生安全事故，应立即停止作业，组织人员撤离危险区域。
- 立即上报事故情况，启动应急预案，采取有效措施进行救援。
- 对事故原因进行调查分析，总结经验教训，防止类似事故再次发生。
四、交底形式本次安全技术交底采取现场讲解、示范操作和书面交底相结合的方式进行。
五、交底时间[填写交底时间]六、交底人[填写交底人姓名及职务]七、验收人[填写验收人姓名及职务]八、注意事项1. 施工人员应认真学习本次安全技术交底内容，确保掌握安全操作技能。
2. 施工过程中，严格遵守安全操作规程，不得违反安全规定。
完整版外架搭设安全技术交底模板
一、工程概况1. 工程名称：（填写工程名称）2. 施工部位：（填写施工部位，如主体外脚手架）3. 交底时间：（填写交底时间）4. 工种：（填写涉及工种，如架子工）5. 交底单位：（填写交底单位名称）6. 被交底单位：（填写被交底单位名称）二、施工工序中存在的环境因素和危险源1. 物体打击：施工过程中，钢管扣件掉落可能造成物体打击事故。
2. 高处坠落：操作人员从架体上意外坠落，可能造成人员受伤事故。
3. 坍塌风险：脚手架搭设不当或使用过程中，可能发生坍塌事故。
4. 触电风险：施工区域附近如有电源线路，操作不当可能发生触电事故。
三、针对施工工序中存在的环境因素和危险源采取的具体防范措施1. 人员管理：- 施工人员必须经过专业培训，持证上岗。
- 进入施工现场必须正确佩戴安全帽、安全带，穿防滑鞋，袖口和裤脚应扎紧，并正确使用个人劳动防护用品。
- 严禁进行上下交叉作业。
2. 脚手架搭设：- 搭设外脚手架的立杆应放在稳固的木跳板和钢管钢底座上。
- 钢管有严重锈蚀、弯曲、压扁或裂纹的不得使用，扣件有脆裂、变形、滑丝的禁止使用。
- 材料应均匀放置，不得在外架上堆载任何主体施工的任何材料。
- 脚手架作业层面上的脚手板必须满铺，不得留探头板，保证有3个支撑点绑扎牢固。
3. 连墙杆设置：- 外脚手架的连墙杆按每24平米进行至少一点抱柱，顶点进行拉设，拉顶材料要符合规范要求。
4. 警示区域设置：- 施工区域设置警示区，设专人进行看护，禁止闲杂人员进入作业区域。
5. 气候因素：- 如遇强风、大雨等特殊气候，不应进行脚手架的搭设作业。
6. 高处作业：- 所有高处作业人员，应严格按高处作业规定执行和遵守安全纪律、拆除工艺要求。
四、验收与维护1. 脚手架搭设完成后，必须进行验收，验收合格后方可投入使用。
2. 定期对脚手架进行检查、维护，确保其安全可靠。
五、应急处理1. 发生物体打击事故时，应立即组织人员将伤者送往医院救治，并报告相关部门。
外架搭设技术交底
立面图
（二）悬挑梁基本参数
主梁离地高度(m)
4.5
悬挑方式
普通主梁悬挑
主梁间距(mm)
1350
主梁与建筑物连接方式
平铺在楼板上
锚固点设置方式
压环钢筋
压环钢筋直径d(mm)
18
主梁建筑物外悬挑长度Lx(mm)
1700
主梁外锚固点到建筑物边缘的距离a(mm)
150
主梁建筑物内锚固长度Lm(mm)
3、水平悬挑梁，其钢材强度等级为Q235-A，型号见材料表，水平梁悬挑梁所使用的钢材必须表面平整，无锈蚀。截面有足够的抗弯抵抗距，在满载条件下其挠度变形应满足相应设计要求。
4、U型螺栓应符合现行国家标准《钢结构设计规范》(GB50017)的有关规定。固定钢梁的钢筋拉环应符合现行国家标准《混凝土结构设计规范》(GB50010)规定。
(2)连墙件的布置应符合下列规定：
①宜靠近主节点设置，偏离主节点的距离不应大于300mm；
②应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其它可靠措施固定；
③宜优先采用菱形布置，也可采用方形、矩形布置；
④一字型、开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并不应大于4m（2步）。
各排立杆距主梁外锚固点水平距离(mm)
主梁间距la(mm)
1
6.56
9.76
700
1350
2
6.56
9.76
1550
1350
附图如下：
平面图
（三）、工艺流程
预埋件设置→安装悬挑主梁→悬挑主梁上拉钢丝绳设置→纵向扫地杆→立杆→横向扫地杆→大横杆→小横杆→剪刀撑→连墙件→铺脚手板→扎防护栏杆→扎安全网。
外架搭设技术交底由安全员交底模板
一、交底对象各位施工人员、监理人员、项目管理人员。
二、交底内容1. 工程概况本工程为[工程名称]，外架搭设施工区域为[施工区域]，外架搭设高度为[搭设高度]米。
本次搭设的外架类型为[外架类型]，主要材料包括钢管、扣件、脚手板等。
2. 搭设前的准备工作1）施工前必须对施工人员进行安全技术培训，确保施工人员了解和掌握搭设过程中的安全操作规程。
2）检查施工材料的合格证和质量，确保材料符合国家相关标准和规范要求。
3）搭设前应清除施工区域内的障碍物，确保施工区域平整、干净。
3. 搭设过程中的安全注意事项1）搭设人员必须佩戴安全帽、安全带、防滑鞋等个人防护用品。
2）搭设过程中，严禁酒后作业、疲劳作业，确保施工人员身体健康。
3）搭设过程中，严禁攀爬、跳跃，防止高处坠落。
4）搭设过程中，严禁使用不合格的杆件、扣件等材料，确保搭设质量。
5）搭设过程中，严禁擅自更改设计图纸，确保搭设结构安全可靠。
4. 搭设过程中的具体要求1）搭设顺序：先搭立柱，再搭设横杆，最后搭设脚手板。
2）搭设过程中，应确保立柱、横杆、脚手板等构件连接牢固，防止倾倒。
3）搭设过程中，应确保搭设高度不超过相邻连墙件以上两步。
4）搭设过程中，应确保搭设高度不超过[搭设高度]米。
5）搭设过程中，应确保搭设区域内的通道畅通，方便施工人员通行。
5. 搭设完成后的验收1）搭设完成后，应组织相关人员对搭设质量进行检查，确保搭设结构安全可靠。
2）验收合格后，方可交付使用。
三、安全措施1. 人员安全1）施工人员必须持证上岗，确保具备相应的施工技能和安全意识。
2）加强施工人员的安全教育，提高安全意识。
3）定期对施工人员进行体检，确保施工人员身体健康。
2. 材料安全1）检查施工材料的合格证和质量，确保材料符合国家相关标准和规范要求。
2）严禁使用不合格的杆件、扣件等材料。
3. 现场安全1）搭设过程中，严禁酒后作业、疲劳作业。
2）搭设过程中，严禁攀爬、跳跃，防止高处坠落。
外架施工技术交底
9、每步架外侧设一斜道，斜度1：3，斜道上铺满竹笆并扎牢在隔栅上，每隔300mm扎一根防滑条50mm宽，斜道外立面扎满密目绿网，并扎好扶手和挡脚板。
10、剪刀撑斜杆与地面的倾角为45°~60°每道剪刀撑宽度不小于4跨且不得小于6m,剪刀撑沿立面满搭。
Ф48*3.0
剪刀撑、斜撑搭接长度
500mm
二、脚手架的使用和维护
1、严格控制脚手架的施工荷载，使用中均布荷载不得大于2KN/㎡。
2、脚手架不得作为外模支模用。
3、不得利用脚手架吊物。
4、不得任意拆除和移动脚手架上的杆件。
5、不得任意拆除脚手架上的防护措施。
6、不得往脚手架外抛物。
7、定期观察脚手架的倾斜程度，及时检查及时整改。
11、外立面每步都安装600mm高的挡脚杆和1200mm高扶手杆。
外脚手架构造要求
构造要求
双排落地式外架
钢管型号
Ф48*3.0
立杆横距(m)
1.0
立杆纵距(m)
1.5
步距（m）
1.8
每步设置栏杆数
2
内立杆与墙面间距
300mm
刚性连接预埋件间距
2.9*4.5m
每步纵向水平杆加密
2根
刚性连接（每处两道）
2、操作人员应持证上岗。操作时必须配戴安全帽、安全带，穿防滑鞋。
3、搭设前应严格进行钢管的筛选，凡严重锈蚀、薄壁、严重弯曲裂变的杆件不宜采用。
4、作业人员应佩戴工具袋，工具用后装于袋中，不要放在架子上，以免掉落伤人。
5、大雾、下雨天气和6级以上大风时，不得进行脚手架上的高处作业。雨天后作业，必须采取安全防滑措施。
10、架上作业时，不要随意拆除安全防护设施，未有设置或设置不符合要求时，必须补设或改善后，才能上架进行作业。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
外架搭设技术交底一.脚手架搭设流程及构造要求搭设的工艺流程为：场地平整→材料配备→定位设置通长脚手板、底座→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆（搁栅）→剪刀撑→连墙件→铺脚手板→扎防护栏杆→扎安全网。
根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。
在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角除双向增设，待该部位脚手架与主体结构的连墙件可靠拉接后方可拆除。
当脚手架操作层高出连墙件两步时，宜先立外排，后立内排，其余按以下构造要求搭设。
1、立杆(1)脚手架立杆纵距1.5m，横距0.85m，步距1.8m；连墙杆按照两步三跨设置连接；(2)脚手架的底部立杆采用不同长度的钢管参差布置，使钢管立杆的对接接头交错布置，高度方向相互错开500mm以上，且要求相邻接头不应在同步同跨内，以保证脚手架的整体性。
(3)立杆应设置垫木，并设置纵横方向扫地杆，连接于立脚点杆上，离底座20cm左右。
(4)立杆的垂直偏差应控制在不大于架高的1／400。
(5)立杆及纵横向水平杆构造要求：2、大横杆、小横杆设置(1)大横杆在脚手架高度方向的间距1.8m，以便立网挂设，大横杆置于立杆里面，每侧外伸长度为100mm。
(2)外架按立杆与大横杆交点处设置小横杆，两端固定在立杆，以形成空间结构整体受力。
(3)大小横杆连接构造要求3、剪刀撑脚手架外侧立面整个高度和长度连续设置剪刀撑。
剪刀撑斜杆的接长宜采用搭接，搭接长度不小于1m，应采用不少于3个旋转扣件固定。
剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于150mm。
每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角宜在45度～60度之(1)脚手架内排立杆与结构层之间均应铺设木板：里外立杆间应满铺脚手板，无探头板。
(2)满铺层脚手片必须垂直墙面横向铺设，满铺到位，不留空位，不能满铺处必须采取有效的防护措施。
(3)脚手片须用12-14#铅丝双股并联绑扎，不少于4点，要求绑扎牢固，交接处平整，铺设时要选用完好无损的脚手片，发现有破损的要及时更换。
5、防护栏杆(1)脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧。
(2)选用18#铅丝张挂安全网，要求严密、平整。
(3)脚手架外侧必须设0.9m高的防护栏杆和18cm高踢脚杆，顶排防护栏杆不少于2道，高度分别为0.9m和1.3m。
6、连墙件(1)脚手架与建筑物按连墙件设计要求设置拉结点。
连墙件每层边梁部位预埋短钢管，扣件刚性拉结，水平方向间距每三跨（4.5米）按梅花形布置。
拉结点距离大于或等于500mm时，增加斜腹杆对拉结点进行加强。
(2)拉结点在转角范围内和顶部处加密，即在转角l米以内范围按垂直方向每3.0米设一拉结点。
(3)拉结点应保证牢固，防止其移动变形，且尽量设置在外架大小横杆接点处。
（4）外墙装饰阶段拉结点，也须满足上述要求，确因施工需要除去原拉结点时，必须重新补设可靠，有效的临时拉结点，以确保外架安全可靠。
7、通道（1）人行并兼作材料运输的斜道的形式宜按下列要求确定：高度大于6m的脚手架，宜采用之字型斜道。
（2) 斜道的构造应符合下列规定：斜道宜附着外脚手架或建筑物设置；运料斜道宽度不宜小于1.5m，坡度宜采用1:6；人行斜道宽度不宜小于1m，坡度宜采用1:3；拐弯处应设置平台，其宽度不应小于斜道宽度；斜道两侧及平台外围均应设置栏杆及挡脚板。
栏杆高度应为1.2m，挡脚板高度不应小于180mm；运料斜道两侧，平台外围和端部均应按规范规定设置连墙件；每两步应加设水平斜杆、剪刀撑和横向斜撑。
（3）斜道脚手板构造应符合下列规定：脚手板横铺时，应在横向水平杆下增设纵向支托杆，纵向支托杆间距不应大于500mm；脚手板横铺时，接头宜采用搭接；下面的板头应压住上面的板头，板头的凸棱处宜采用三角木填顺；人行斜道和运料斜道的脚手板上应每隔250～300mm设置一根防滑木条，木条厚度宜为20～30mm。
8、架体内外封闭1)脚手架外侧在立杆内侧必须设密目式安全网, 且满足成都市建设主管部门认证的合格密目式安全网，应用不少于18号铅丝张挂严密。
2)脚手架的架体里立杆距墙净距超过20cm时必须铺设站人片,站人片设置平整牢固。
3)脚手架施工层里立杆与建筑物之间应进行封闭,施工层以下每隔3步以及底部应用密目网或其它措施封闭。
二.脚手架的检查与验收1、脚手架每层搭设完毕，应按规定对脚手架工程的质量进行检查，经相关部门检查合格后方可交付使用。
2、脚手架应由中天集团技术处领导随工程进行分阶段组织单位工程负责人及有关的技术人员进行检查验收。
3、验收时应具备下列文件：(1)脚手架构配件的出厂合格证或质量分类合格标志；(2)脚手架工程的施工记录及质量检查记录；(3)脚手架搭设过程中出现的重要问题及处理记录，(4)脚手架工程的施工验收报告。
4、脚手架工程的验收，除查验有关文件外，还应进行现场检查，检查应着重以下各项，并记入施工验收报告。
(1)构配件和加固件是否齐全，质量是否合格，连接和挂扣是否紧固可靠；(2)安全网的张挂及扶手的设置是否齐全；(3)基础是否平整坚实、支垫是否符合规定；(4)连墙件的数量、位置和设置是否符合要求；(5)垂直度及水平度是否合格。
三、脚手架搭设安全技术措施（一）脚手架搭设安全技术措施1、技术保障措施(1)架子搭设完毕，用合格密目安全网铺围护于架子的外围及底部。
(2)钢管与扣件进场前应经过检查挑选(选择标准应符合规范JGJ 130-200 第3条)，所用扣件在使用前应清理加油一次，扣件一定要上紧，不得松动。
每个螺栓的预紧力在45N·m～65 N·m之间。
(3)架子搭设到10m高度时由架子搭设人员进行自检；架子搭设完毕后由搭设会同施工单位、监理单位和质检单位对整个脚手架进行验收检查，验收合格后方可投入使用。
(4)该脚手架作为建筑物装饰作业时，安全防护屏障及装修时作业平台，严禁将模板支架、揽风绳、泵送混凝土和砂浆的输送管道等固定在脚手架上；脚手架严禁悬挂起重设备。
(5)脚手架的安全性是由架子的整体性和架子结构完整性来保证的，未经允许严禁他人破坏架子结构或在架子上擅自拆除与搭设脚手架各构件。
其中在脚手架使用期间，下列杆件严禁拆除：主节点处横、纵向水平杆，连墙件。
2、质量保障措施(1)操作人员作业前必须进行岗位技术培训与安全教育。
(2)技术人员在脚手架搭设、拆除前必须给作业人员下达安全技术交底，并传达至所有操作人员。
(3)脚手架必须严格依据本《施工方案》进行搭设；搭设时，技术人员必须在现场监督搭设情况，保证搭设质量达到设计要求。
(4)每层脚手架搭设完毕，依据施工组织设计与单项作业验收表对脚手架进行分段验收，发现不符合要求处，必须限时或立即整改，合格后方可使用。
3、安全保障措施(1)操作人员必须持有登高作业操作证，方可上岗。
(2)架子在搭设(拆卸)过程要做到文明作业，不得从架子上掉落工具、物品；同时必须保证自身安全，高空作业需穿防滑鞋，佩戴安全帽、安全带，未佩戴安全防护用品不得上架子。
(3)在架子上施工的各工种作业人员,应注意自身安全(尤其是在卸料平台上的工作人员)；不得随意向下、向外抛、掉物品，不得随意拆除安全防护装置。
(4)雨、雪、雾及六级以上大风等天气，严禁进行脚手架搭设、拆除工作。
(5)应设安全员负责对脚手架进行经常检查和保修。
A 在下列情况下，必须对脚手架进行检查：a 在六级以上大风和大雨后b 停用超过二个月，复工前。
B 检查保修项目：a 各主节点处各杆件的安装、连墙件等构造是否符合《施工方案》的要求；b 扣件螺丝是否松动；c 安全防护措施是否符合要求。
(6)在脚手架上进行电、气焊作业时，必须有防火措施和专人看护,安全员巡视检查。
(7)脚手架临街面必须有防止坠物伤人的防护措施。
(8)搭拆脚手架期间，地面应设置围栏和警戒标志，严禁非操作人员入内。
（二）注意事项1、钢管架应设置避雷针，分置于主楼外架四角立杆之上，并联通大横杆，形成避雷网络，并检测接地电阻不大于10Ω。
并同主体结构避雷系统连接。
2、外脚手架做好可靠的安全接地处理。
3、定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。
4、外脚手架严禁钢竹、钢木混搭，禁止扣件、绳索、铁丝、竹篾、塑料篾混用。
5、外脚手架搭设人员必须持证上岗，并正确使用安全帽、安全带、穿防滑鞋。
6、严禁脚手板存在探头板，铺设脚手板以及多层作业时，应尽量使施工荷载内、外传递平衡。
7、保证脚手架体的整体性，不得与井架、升降机一并拉结，不得截断架体。
8、结构外脚手架每支搭一层，支搭完毕后，经项目部安全员验收合格后方可使用。
任何班组长和个人，未经同意不得任意拆除脚手架部件。
9、严格控制施工荷载，脚手板不得集中堆料施荷，施工荷载不得大于3kN/m2，确保较大安全储备。
10、结构施工时不允许多层同时作业，装修施工时同时作业层数不超过两层，临时性用的悬挑架的同时作业层数不超过两层。
11、当作业层高出其下连墙件3.6m以上、且其上尚无连墙件时，应采取适当的临时撑拉措施。
12、各作业层之间设置可靠的防护栅栏，防止坠落物体伤人。
13、外脚手架应加强日常检查，注意加强所有构造措施的设置与日常维护。
必需以外的所有材料杂物不能堆载架上，由于本外架拉结需由拉索分荷，所以应特别加强日常对拉索的构造及松紧状态的检查，保证其正常工作。
（三）脚手架的拆除1、拆架前，全面检查拟拆脚手架，根据检查结果，拟订出作业计划，报请批准，进行技术交底后才准工作。
作业计划一般包括：拆架的步骤和方法、安全措施、材料堆放地点、劳动组织安排等。
2、拆架时应划分作业区，周围设绳绑围栏或竖立警戒标志，地面应设专人指挥，禁止非作业人员进入。
3、拆架的高处作业人员应戴安全帽、系安全带、扎裹腿、穿软底防滑鞋。
4、拆架程序应遵守“由上而下，先搭后拆”的原则，即先拆拉杆、脚手板、剪刀撑、斜撑，而后拆小横杆、大横杆、立杆等，并按“一步一清”原则依次进行。
严禁上下同时进行拆架作业。
5、拆立杆时，要先抱住立杆再拆开最后两个扣，拆除大横杆、斜撑、剪刀撑时，应先拆除中间扣件，然后托住中间，再解端头扣。
6、连墙杆(拉结点)应随拆除进度逐层拆除，拆抛撑时，应用临时撑支住，然后才能拆除。
7、拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。
8、拆架时严禁碰撞脚手架附近电源线，以防触电事故。
9、在拆架时，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。
