单片机蜂鸣器音乐演奏程序的解释
单片机蜂鸣器编程技巧

单片机蜂鸣器编程技巧1.音乐节奏控制:在编写程序时,可以使用定时器来控制蜂鸣器的音符持续时间。
通过调整定时器的参数值,可以实现不同音长的音符,从而控制节奏感。
2.音符频率控制:不同音符具有不同的频率,可以根据乐谱中各个音符的频率,将其对应的频率值存储在一个数组中。
通过控制蜂鸣器输出的频率,可以实现不同音高的音符。
3.延时函数:在单片机编程中,经常需要使用延时函数来控制时间间隔。
在输出音乐时,可以通过延时函数控制每个音符的持续时间。
通过调整延时函数的参数值,可以实现不同音符间的时间间隔,从而实现更好听的音乐效果。
4.音乐合奏:在编写程序时,可以将不同乐器的音符同时输出到不同的蜂鸣器上,从而实现多个乐器的合奏效果。
通过合理地组合不同乐器的频率和节奏,可以编写出更丰富的音乐作品。
5.音乐循环播放:通过编写循环结构,可以实现音乐循环播放的效果。
通过精确地确定循环次数,可以实现指定音乐节拍的循环播放效果。
6.音乐速度调节:通过调整延时函数的参数值,可以控制音乐的播放速度。
加快延时时间可以使音乐播放加速,减慢延时时间可以使音乐放慢。
7.音乐音量控制:通过控制蜂鸣器输出的PWM信号的占空比,可以实现音乐的音量控制。
调整PWM信号占空比的大小,可以改变音量的大小。
8.音乐渐变效果:在编写程序时,可以使用渐变效果来实现音乐的过渡效果。
通过逐渐增加或减小频率和音量,可以实现音乐渐变的效果,使音乐更加流畅自然。
9.使用音乐库:在单片机编程中,有一些常用的音乐库可以使用。
通过引用这些音乐库,可以简化音乐的编写过程,提高编程效率。
10.节奏变化:在编写程序时,可以尝试在音乐的不同位置加入一些节奏变化,使音乐更加有层次感。
例如,在特定位置加入加速、变慢、停顿等效果。
总结:以上是一些常用的单片机蜂鸣器编程技巧。
通过合理运用这些技巧,可以编写出更多样化、更复杂的音乐效果。
当然,这只是冰山一角,还有很多其他的编程技巧可以尝试,通过对单片机蜂鸣器的深入研究和实践,我们可以更好地掌握这些技巧,创作出独特的音乐作品。
用单片机驱动蜂鸣器的演奏说明

用单片机驱动蜂鸣器演奏的方法说明音的产生是由于物体的振动,通过单片机供电来控制蜂鸣器振动来发声。
单片机IO 口通过高低电平快速切换形成频率可以驱动蜂鸣器发音。
这样蜂鸣器就会以不同的音调“鸣响”。
这里主要理解“音调”和“节拍”两个概念。
音调表示一个音的频率是多少。
即就是音的高低。
在钢琴上,中央C 所在音阶的A ,(C D E F G A B )A 的频率作为基准频率,440Hz 。
同时,需要知道如果f2 = f1*2,则称f2是f1的高八度,即f2和f1的音名相同,高度高了一个音阶。
按照钢琴12平均律,将一个音阶的音均分成12份,那么每一个对应的音都可以计算出确定的频率了。
注意!八度音指频率加倍,将八度音分为12等份,是分为12个等比级数。
f2=f1*2,且f1*12q =f2,可以计算,这个等比数列的比值是q=122=1212=1.05946.为了实现不同音的频率,需要单片机通过定时器不停的产生中断,实现管脚电平反转,来产生相应频率。
这时定时器装载初始值如何计算呢?以标准A 为例,A (f=440Hz),T=1/f=1/440=0.00227273s=2272.73us ,即单片机管脚要输出周期为2272.73us 或者f=440Hz 的方波。
通过单片机定时中断来实现反转的话,考虑单片机定时器装载数值为多少才能形成2272us 的定时中断呢?假设系统时钟8MHz ,则x/8MHz=2272.73us ,x = 18181.1818... x 取整数18181,即定时器应装载18181,才能产生440Hz 的频率。
对应参考表格FIG1.音名 C C# D D# E F F# G G# A A# B 大字组频率f(Hz)65 69 73 78 82 87 92 98 104 110 117 123 周期T(us)15289 14431 13621 12856 12135 11454 10811 10204 9631 9091 8581 8099音名 c c# d d# e f f# g g# a a# b 小字组频率f(Hz)131 139 147 156 165 175 185 196 208 220 233 247 周期T(us)7644 7215 6810 6428 6067 5727 5405 5102 4816 4545 4290 4050音名c1(中央C)c1# d1 d1# e1 f1 f1# g1 g1#a1(基准音)a1# b1小字1组频率f(Hz)262 277 294 311 330 349 370 392 415 440 466 494 周期T(us)3822 3608 3405 3214 3034 2863 2703 2551 2408 2273 2145 2025音名c2 c2# d2 d2# e2 f2 f2# g2 g2# a2 a2# b2 小字2组频率f(Hz)523 554 587 622 659 698 740 784 831 880 932 988 周期T(us)1911 1804 1703 1607 1517 1432 1351 1276 1204 1136 1073 1012音名c3 c3# d3 d3# e3 f3 f3# g3 g3# a3 a3# b3 小字3组频率f(Hz)785 832 881 933 989 1048 1110 1176 1246 1320 1398 1482 周期T(us)1274 1203 1135 1071 1011 954 901 850 803 758 715 675FIG 1.节拍音乐的调号和节拍被表示成 1=C44或者1=G 43,其中的C,或者G 或者位于“=”之后的其他音名表示的意思是,以这个音名作为基础,唱作do 。
单片机蜂鸣器音乐

单片机蜂鸣器音乐单片机在我们的生活中无处不在,它被广泛地应用在各种电子产品中,为我们的生活带来了便利。
今天,我要向大家介绍的是一种基于单片机的蜂鸣器音乐播放器。
一、硬件部分1、单片机:我们选用的是AT89C51单片机,它具有低功耗、高性能的特点,非常适合用于音乐播放器。
2、蜂鸣器:蜂鸣器是用来发出声音的,我们将其连接在单片机的输出口上。
3、存储芯片:为了能够播放存储在芯片中的音乐,我们需要将音乐以某种格式存储在芯片中。
常用的存储芯片有EEPROM和Flash芯片。
4、按键:为了能够选择播放不同的音乐,我们需要添加一个按键。
二、软件部分1、音乐编码:我们需要将音乐转换成二进制编码,这样才能被单片机读取并播放。
常用的音乐编码格式有MIDI、WAV等。
2、音乐播放:当按下按键时,单片机读取存储芯片中的音乐数据,并通过蜂鸣器播放。
3、音乐选择:通过按键可以选择不同的音乐进行播放。
4、音量控制:我们可以通过编程来控制蜂鸣器的音量大小。
三、调试与测试1、硬件调试:检查连接是否正确,确保没有短路或断路的情况。
2、软件调试:将程序下载到单片机中进行调试,确保能够正常播放音乐。
3、综合测试:将所有硬件和软件都连接起来进行测试,确保能够正常工作。
四、总结与展望通过本次实验,我们成功地制作了一个基于单片机的蜂鸣器音乐播放器。
它具有简单、实用的特点,可以用来播放存储在芯片中的音乐。
未来,我们可以进一步扩展其功能,例如添加更多的按键来选择不同的音乐、添加显示屏来显示歌曲名称等。
我们也可以将其应用到其他领域,例如智能家居、智能安防等。
单片机蜂鸣器唱歌程序在许多应用中,单片机蜂鸣器经常被用来发出声音或音乐。
下面是一个使用单片机蜂鸣器唱歌的程序示例。
我们需要确定单片机和蜂鸣器的连接方式。
通常,单片机具有一个内置的蜂鸣器输出引脚,可以将蜂鸣器连接到这个引脚上。
在以下的示例中,我们将假设单片机具有一个内置蜂鸣器输出引脚,并将其连接到P1.0端口上。
51单片机蜂鸣器代码理解

51单片机蜂鸣器代码理解1.引言1.1 概述概述:蜂鸣器是一种广泛应用于电子设备中的声音输出装置,它通过控制某个频率的电信号使蜂鸣器发出特定的声音。
而51单片机,则是一种常见的单片机芯片,具有广泛的应用领域。
本文将主要探讨51单片机蜂鸣器的代码理解和应用。
通过对其基本原理的概述以及相关代码的解析,希望读者能够深入理解51单片机蜂鸣器的工作原理和实现方式。
在第二部分中,我们将介绍单片机蜂鸣器的基本原理。
包括如何通过单片机控制蜂鸣器的电信号频率和时长,从而实现不同的声音效果。
接着,在第二点中,我们将详细解析51单片机蜂鸣器的代码。
通过对代码的分析,读者可以了解到如何使用51单片机的引脚功能和定时器功能来控制蜂鸣器。
最后,在结论部分,我们将对所述内容进行总结,并展望51单片机蜂鸣器在未来的应用前景。
蜂鸣器作为一种重要的声音输出装置,具有广泛的应用前景,可以应用于报警系统、提醒装置等领域。
通过本文的阅读,读者将能够全面了解51单片机蜂鸣器的工作原理和代码实现方式,为相关领域的应用开发提供参考和指导。
让我们开始探索吧!1.2 文章结构文章结构的部分主要介绍了本文的组织和分类方式,以帮助读者更好地理解文章的内容和思路。
本文按照以下结构进行组织:1. 引言部分:介绍了文章的概述、结构和目的。
通过引言部分,读者可以初步了解到本文的内容和主题,并对文章的结构和目的有一个整体的认识。
2. 正文部分:主要分为两个小节,分别是"单片机蜂鸣器的基本原理"和"51单片机蜂鸣器代码解析"。
2.1 单片机蜂鸣器的基本原理:该部分将详细介绍单片机蜂鸣器的基本工作原理,包括蜂鸣器的构成和工作原理,以及单片机如何控制蜂鸣器发出指定的声音。
2.2 51单片机蜂鸣器代码解析:该部分将对51单片机蜂鸣器的代码进行解析,包括如何初始化引脚、设置定时器和中断等相关代码。
通过对代码的逐行解析和说明,读者可以更加深入地理解代码的功能和实现原理。
单片机控制蜂鸣器鸣奏音乐

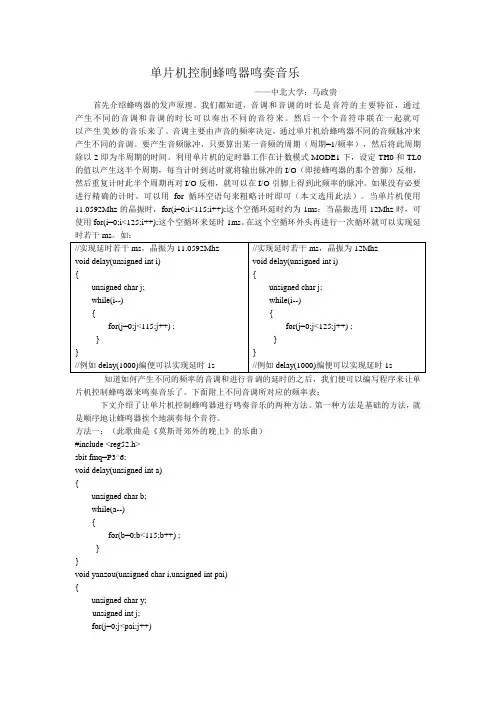

单片机控制蜂鸣器鸣奏音乐——中北大学:马政贵首先介绍蜂鸣器的发声原理。
我们都知道,音调和音调的时长是音符的主要特征,通过产生不同的音调和音调的时长可以奏出不同的音符来。
然后一个个音符串联在一起就可以产生美妙的音乐来了。
音调主要由声音的频率决定,通过单片机给蜂鸣器不同的音频脉冲来产生不同的音调。
要产生音频脉冲,只要算出某一音频的周期(周期=1/频率),然后将此周期除以2即为半周期的时间。
利用单片机的定时器工作在计数模式MODE1下,设定TH0和TL0的值以产生这半个周期,每当计时到达时就将输出脉冲的I/O(即接蜂鸣器的那个管脚)反相,然后重复计时此半个周期再对I/O反相,就可以在I/O引脚上得到此频率的脉冲。
如果没有必要进行精确的计时,可以用for循环空语句来粗略计时即可(本文选用此法)。
当单片机使用11.0592Mhz的晶振时,for(i=0;i<115;i++);这个空循环延时约为1ms;当晶振选用12Mhz时,可使用for(i=0;i<125;i++);这个空循环来延时1ms。
在这个空循环外头再进行一次循环就可以实现延时若干ms。
如:知道如何产生不同的频率的音调和进行音调的延时的之后,我们便可以编写程序来让单片机控制蜂鸣器来鸣奏音乐了。
下面附上不同音调所对应的频率表:下文介绍了让单片机控制蜂鸣器进行鸣奏音乐的两种方法。
第一种方法是基础的方法,就是顺序地让蜂鸣器挨个地演奏每个音符。
方法一:(此歌曲是《莫斯哥郊外的晚上》的乐曲)#include <reg52.h>sbit fmq=P3^6;void delay(unsigned int a){unsigned char b;while(a--){for(b=0;b<115;b++) ;}}void yanzou(unsigned char i,unsigned int pai){unsigned char y;unsigned int j;for(j=0;j<pai;j++){fmq=0;for(y=0;y<i;y++) ;fmq=1;for(y=0;y<i;y++) ;}}void main(){while(1){yanzou(65,220); //1/2拍中音6yanzou(55,262); //1/2拍高音1yanzou(44,330); //1/2拍高音3yanzou(55,262); //1/2拍高音1yanzou(49,587); //1拍高音2yanzou(55,262); //1/2拍高音1yanzou(58,247); //1/2拍中音7yanzou(44,660); //1拍高音3yanzou(49,587); //1拍高音2yanzou(65,880); //2拍中音6yanzou(55,262); //1/2拍高音1yanzou(44,330); //1/2拍高音3yanzou(37,392); //1/2拍高音5yanzou(37,392); //1/2拍高音5yanzou(65,440); //1拍中音6yanzou(37,392); //1/2拍高音5yanzou(41,349); //1/2拍高音4yanzou(44,2640); //4拍高音3yanzou(41,698); //1拍高音4yanzou(37,784); //1拍高音5yanzou(29,492); //1/2拍高音7yanzou(33,440); //1/2拍高音6yanzou(44,660); //1拍高音3delay(250);yanzou(58,494); //1拍中音7yanzou(65,220); //1/2拍中音6yanzou(44,330); //1/2拍高音3yanzou(49,293); //1/2拍高音2yanzou(41,698); //1拍高音4yanzou(41,698); //1拍高音4yanzou(37,392); //1/2拍高音5yanzou(41,349); //1/2拍高音4yanzou(44,660); //1拍高音3yanzou(49,293); //1/2拍高音2yanzou(55,262); //1/2拍高音1yanzou(44,660); //1拍高音3yanzou(49,587); //1拍高音2yanzou(65,880); //2拍中音6yanzou(65,880); //2拍中音6yanzou(41,698); //1拍高音4yanzou(37,784); //1拍高音5yanzou(29,492); //1/2拍高音7yanzou(33,440); //1/2拍高音6yanzou(44,660); //1拍高音3delay(250);yanzou(58,494); //1拍中音7yanzou(65,220); //1/2拍中音6yanzou(44,330); //1/2拍高音3yanzou(49,293); //1/2拍高音2yanzou(41,698); //1拍高音4yanzou(41,698); //1拍高音4yanzou(37,392); //1/2拍高音5yanzou(41,349); //1/2拍高音4yanzou(44,660); //1拍高音3yanzou(49,293); //1/2拍高音2yanzou(55,262); //1/2拍高音1yanzou(44,660); //1拍高音3yanzou(49,587); //1拍高音2yanzou(65,880); //2拍中音6yanzou(65,880); //2拍中音6delay(5000);}}观察方法一的主函数可以发现,每个语句的形式和实现的功能都是一样的,于是可以想到用数组来进行代码的简化。
单片机蜂鸣器发声原理

单片机蜂鸣器发声原理
单片机蜂鸣器发声原理可以简单描述为以下步骤:
1. 准备工作:首先,需要将蜂鸣器连接到单片机的一个输出口(一般为I/O引脚)。
蜂鸣器有两个引脚,一个为正极(VCC),一个为负极(GND)。
2. 产生方波:在单片机中,通过对蜂鸣器所连接的引脚设置为高电平和低电平之间的快速切换,能够产生一个频率一定、占空比可调节的方波信号。
这个方波信号就是蜂鸣器声音的基准信号。
3. 驱动蜂鸣器:通过不断地将方波信号发送到连接蜂鸣器的引脚,单片机就能够驱动蜂鸣器发出声音。
当方波信号为高电平时,蜂鸣器内部的振膜向前位移,当方波信号为低电平时,蜂鸣器内部的振膜向后位移。
这种间隔的振动就会产生声音。
4. 控制频率和占空比:通过改变方波信号的高电平和低电平之间的时间长度,可以控制蜂鸣器发声的频率和占空比。
频率决定了声音的音调,而占空比则决定了声音的响度和持续时间。
通过上述步骤,单片机可以通过控制蜂鸣器的引脚输出方波信号,从而产生不同频率、不同音调的声音。
这就是单片机蜂鸣器发声的原理。
最新单片机蜂鸣器音乐演奏程序的解释

关于“世上只有妈妈好”的单片机音乐演奏程序2009-11-22 21:45单片机演奏一个音符,是通过引脚,周期性的输出一个特定频率的方波。
这就需要单片机,在半个周期内输出低电平、另外半个周期输出高电平,周而复始。
众所周知,周期为频率的倒数,可以通过音符的频率计算出周期;演奏时,要根据音符的不同,把对应的、半个周期的定时时间初始值,送入定时器,再由定时器按时输出高低电平。
下面是个网上广泛流传的单片机音乐演奏程序,很多人都关心如何修改乐曲的内容,但是不知如何入手。
做而论道对这个软件,做了一些说明,希望对大家有所帮助,以后大家自己就能够编写进去新的乐曲。
在这个程序中,包括了两个数据表,其中存放了事先算好的、各种音符频率所对应的、半周期的定时时间初始值。
有了这些数据,单片机就可以演奏从低音、中音、高音和超高音,四个八度共28个音符。
演奏乐曲时,就根据音符的不同数值,从表中找到定时时间初始值,送入定时器即可控制音调。
乐曲的数据,也要写个数据表:code unsigned char sszymmh[],表中每三个数字,说明了一个音符,它们分别代表:第一个数字是音符的数值1234567之一,代表多来咪发...;第二个数字是0123之一,代表低音、中音、高音、超高音;第三个数字是时间长度,以半拍为单位。
乐曲数据表的结尾是三个0。
#include <reg52.h>sbit speaker = P1^7;unsigned char timer0h, timer0l, time;//--------------------------------------//单片机晶振采用11.0592MHz// 频率-半周期数据表高八位本软件共保存了四个八度的28个频率数据code unsigned char FREQH[] = {0xF2, 0xF3, 0xF5, 0xF5, 0xF6, 0xF7, 0xF8, //低音12345670xF9, 0xF9, 0xFA, 0xFA, 0xFB, 0xFB, 0xFC, 0xFC,//1,2,3,4,5,6,7,i0xFC, 0xFD, 0xFD, 0xFD, 0xFD, 0xFE, //高音 2345670xFE, 0xFE, 0xFE, 0xFE, 0xFE, 0xFE, 0xFF}; //超高音 1234567// 频率-半周期数据表低八位code unsigned char FREQL[] = {0x42, 0xC1, 0x17, 0xB6, 0xD0, 0xD1, 0xB6, //低音12345670x21, 0xE1, 0x8C, 0xD8, 0x68, 0xE9, 0x5B, 0x8F, //1,2,3,4,5,6,7,i0xEE, 0x44, 0x6B, 0xB4, 0xF4, 0x2D, //高音 234567 0x47, 0x77, 0xA2, 0xB6, 0xDA, 0xFA, 0x16}; //超高音 1234567//--------------------------------------//世上只有妈妈好数据表要想演奏不同的乐曲, 只需要修改这个数据表code unsigned char sszymmh[] = {6, 2, 3, 5, 2, 1, 3, 2, 2, 5, 2, 2, 1, 3, 2, 6, 2, 1, 5, 2, 1,//一个音符有三个数字。
单片机控制蜂鸣器唱歌的原理

单片机控制蜂鸣器唱歌的原理Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】一般说来,单片机演奏音乐基本都是单音频率,它不包含相应幅度的谐波频率,也就是说不能象电子琴那样能奏出多种音色的声音。
因此单片机奏乐只需弄清楚两个概念即可,也就是“音调”和“节拍”。
音调表示一个音符唱多高的频率,节拍表示一个音符唱多长的时间。
1)音调的确定音调就是我们常说的音高。
它是由频率来确定的!我们可以查出各个音符所对应的相应的频率,那么现在就需要我们来用51来发出相应频率的声音!我们常采用的方法就是通过单片机的定时器定时中断,将单片机上对应蜂鸣器的 I/O口来回取反,或者说来回清零,置位,从而让蜂鸣器发出声音,为了让单片机发出不同频率的声音,我们只需将定时器予置不同的定时值就可实现。
那么怎样确定一个频率所对应的定时器的定时值呢?以标准音高A 为例:A 的频率f = 440 Hz, 其对应的周期为:T = 1/ f = 1/440 =2272μs那么,单片机上对应蜂鸣器的I/O 口来回取反的时间应为:t = T/2 = 2272/2 = 1136 μs ,也就是清零、置位在一个周期内完成.这个时间t 也就是单片机上定时器应有的中断触发时间。
一般情况下,单片机奏乐时,其定时器为工作方式1,它以振荡器的十二分频信号为计数脉冲。
设振荡器频率为f0 ,则定时器的予置初值由下式来确定:t = 12 * (TALL – THL)/ f0 式中TALL = 216= 65536,THL为定时器待确定的计数初值。
因此定时器的高低计数器的初值为:TH =THL/ 256 = ( TALL – t* f0/12) / 256TL = THL % 256 = ( TALL – t* f0/12) %256将t=1136 μs 代入上面两式(注意:计算时应将时间和频率的单位换算一致)即可求出标准音高A 在单片机晶振频率f0=12Mhz,定时器在工作方式1 下的时器高低计数器的予置初值为:TH440Hz = (65536 – 1136 * 12/12) /256 = FBHTL440Hz = (65536 – 1136 * 12/12)%256 = 90H就这样,我们通过延时,发出了我们所需要的频率以单片机12MHZ晶振为例,例出高中低音符与单片机计数T0相关的计数值如下表所示:2)节拍的确定在一张乐谱中,我们经常会看到这样的表达式,如1=C (4/4) 、1=G(3/4) ……等等,这里1=C (4/4),1=G(3/4) 表示乐谱的曲调,和我们前面所谈的音调有很大的关联,4/4、3/4 就是用来表示节拍的。
单片机蜂鸣器唱歌程序(二)

单片机蜂鸣器唱歌程序(二)引言概述:本文档主要介绍了单片机蜂鸣器唱歌程序(二),包括使用单片机控制蜂鸣器发出不同音乐的方法和具体实现步骤。
本文将从五个大点进行阐述,每个大点包含5-9个小点,以便读者更好地理解和实践。
正文:一、引脚连接设置1. 确定单片机的输出引脚和蜂鸣器的输入引脚2. 将单片机的输出引脚与蜂鸣器的输入引脚连接3. 确保连接的稳定性和正确性4. 利用电路图进行布线二、编程环境配置1. 安装适合单片机的编程软件2. 创建新的项目3. 配置单片机的型号及选项4. 导入相关的库文件5. 编写代码框架三、发声原理及代码实现1. 理解蜂鸣器工作原理2. 使用单片机的PWM输出功能控制蜂鸣器的频率3. 利用PWM输出的方式实现不同音调的发声4. 编写音调转换函数5. 编写歌曲的音乐片段代码四、优化和调试1. 测试不同频率的声音2. 调整蜂鸣器的音量3. 避免噪音的干扰4. 检查代码的正确性和合理性5. 不断尝试,优化代码和音效五、实验结果及总结1. 运行程序,测试蜂鸣器的唱歌效果2. 记录实验结果和观察结果3. 分析实验过程中遇到的问题和解决方法4. 总结实验经验和注意事项5. 展望将来的改进和研究方向总结:本文详细介绍了单片机蜂鸣器唱歌程序(二)的实现方法和步骤。
通过连接设置、编程环境配置、发声原理及代码实现、优化和调试、实验结果及总结等五个大点的阐述,读者可以深入了解单片机控制蜂鸣器发声的原理和方法,并通过实验得到具体的唱歌效果。
同时,读者在实践过程中也要注意优化和调试,不断尝试和改进,以实现更好的音效效果。
希望本文对读者有所帮助,为单片机蜂鸣器唱歌程序的开发提供了指导和参考。
单片机教程实战2_蜂鸣器唱歌

单片机教程实战2 蜂鸣器唱歌发布: 2009-11-04 09:01 | 作者: 平凡 | 来源: 网络 | 查看: 189次利用单片机(或单板机)奏乐大概是无线电爱好者感兴趣的问题之一。
本文从单片机的基本发间实验出发,谈谈音乐程序的设计原理,并给出具体实例,以供参考。
单片机的基本发音实验我们知道,声音的频谱范围约在几十到几千赫兹,若能利用程序来控制单处机某个口线的“高”电平或低电平,则在该口线上就能产生一定频率的矩形波,接上喇叭就能发出一定频率的声音,若再利用延时程序控制“高”“低”电平的持续时间,就能改变输出频率,从而改变音调。
例如,要产生200HZ的音频信号,按图1接入喇叭(若属临时实验,也可将喇叭直接接在P1口线上),实验程序为:其中子程序DEL为延时子程序,当R3为1时,延时时间约为20us,R3中存放延时常数,对200HZ音频,其周期为1/200秒,即5ms。
这样,当P1.4的高电平或低电平的持续时间为2.5ms,即R3的时间常数取2500/20=125(7DH)时,就能发出200HZ 的音调。
将上述程序键入学习机,并不断修改R3的常数可以感到音调的变化。
乐曲中,每一音符对应着确定的频率,表1给出C调时各音符频率及其相应的时间常数。
读者可以根据表1所提供的常数,将其16进制代码送入R3,反复练习体会。
根据表1可以奏出音符。
仅这还不够,要准确奏出一首曲子,必须准确地控制乐曲节奏,即一音符的持续时间。
音符的节拍我们可以用定时器T0来控制,送入不同的初值,就可以产生不同的定时时间。
便如某歌曲的节奏为每分钟94拍,即一拍为0.64秒。
其它节拍与时间的对应关系见表2。
但时,由于T0的最大定时时间只能为131毫秒,因此不可能直接用改变T0的时间初值来实现不同节拍。
我们可以用T0来产生10毫秒的时间基准,然后设置一个中断计数器,通过判别中断计数器的值来控制节拍时间的长短。
表2中也给出了各种节拍所对应的时间常数。
用单片机驱动蜂鸣器唱歌的设计与原理

用单片机驱动蜂鸣器唱歌的设计与原理1.蜂鸣器蜂鸣器是一种一体化结构的电子讯响器,主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型,他广泛应用于计算机、打印机、复印机、报警器、电话机等电子产品中作发声器件。
2.单片机驱动单片机上面使用的蜂鸣器一般都是无源电磁式的蜂鸣器(如下图所示)。
它由振荡器、电磁线圈、磁铁、振动膜片及外壳等组成。
接通电源后,振荡器产生的音频信号电流通过电磁线圈,使电磁线圈产生磁场,振动膜片在电磁线圈和磁铁的相互作用下,周期性地振动发声。
蜂鸣器发声原理是电流通过电磁线圈,使电磁线圈产生磁场来驱动振动膜发声的,因此需要一定的电流才能驱动它,单片机IO引脚输出的电流较小,单片机输出的TTL电平基本上驱动不了蜂鸣器,因此需要增加一个电流放大的电路。
单片机与蜂鸣器连接如图二所示。
图中,蜂鸣器的正极接到VCC(+5V)电源上面,蜂鸣器的负极接到三极管的发射极E,三极管的基级B经过限流电阻R1后由单片机的P3.7引脚控制,当P3.7输出高电平时,三极管T1截止,没有电流流过线圈,蜂鸣器不发声;当P3.7输出低电平时,三极管导通,这样蜂鸣器的电流形成回路,发出声音。
因此,我们可以通过程序控制P3.7脚的电平来使蜂鸣器发出声音和关闭。
程序中改变单片机P3.7引脚输出波形的频率,就可以调整控制蜂鸣器音调,产生各种不同音色、音调的声音。
另外,改变P3.7输出电平的高低电平占空比,则可以控制蜂鸣器的声音大小,这些我们都可以通过编程实验来验证。
下面就是一个能够发出音乐的单片机程序,示例中所播放的音乐是《两只老虎》。
SPK EQU P3.7 ;位定义ORG 0000H ;伪指令,指定程序从0000H开始存放LJMP START ;程序跳转至START处执行ORG 0030H ;伪指令,指定程序从0030H开始存放START: MOV SP,#60H ;堆栈初始化MOV R3,#00H ;给R3赋值NEXT:MOV A,R3MOV DPTR,#TABLE ;查歌曲表MOVC A,@A+DPTRJZ START ;为00则循环播放此歌MOV R7,A ;R7/R2保存连续相邻的表数据INC R3MOV A,R3MOVC A,@A+DPTRMOV R2,AACALL SONGINC R3SJMP NEXT;==============================;=========歌曲播放子程序==========;============================== SONG:MOV A,R2 ;取出节拍RL AJNZ KEEP ;A不等于零则跳MOV A,#01H ;A等于零则赋值为1 KEEP:MOV R2,A ;REPEAT:ACALL EIGHTH ;调用1/8拍延时程序DJNZ R2,REPEAT ;RET;===============================;=======产生1/8拍延时子程序=======;===============================EIGHTH:MOV A,R7 ;查表取出延时参数,保存到R4MOV DPTR,#DELAY_TMOVC A,@A+DPTRMOV R4,AMOV A,R7 ;查表取出1/8拍周期数,保存到R5 MOV DPTR,#S_PARAMOVC A,@A+DPTRMOV R5,ANEXTCYC:ACALL SOUNDDJNZ R5,NEXTCYCRET;==============================;===========发声子程序===========;==============================SOUND:SETB SPKACALL SDELAYCLR SPKACALL SDELAYRET;==============================;============================== SDELAY:MOV A,R4 ;延时值在R4内MOV R0,AXL2:MOV R1,#03HDL1:NOPDJNZ R1,DL1DJNZ R0,XL2RET;============================== ;===========1/8拍周期表========== ;============================== S_PARA:DS 1DHDB 15H,16H,00DB 19H,00H,1CH,00H,1FH,21H,00H,25HDB 00H,29H,2CH,00H,31H,34H,37H,00HDB 3EH,41H,00H,49H,00H,52H,57H,00HDB 62H;==============================;============================== DELAY_T:DS 1DHDB 7EH,77H,00HDB 6AH,00H,5EH,00H,54H,4FH,00H,46HDB 00H,3FH,3BH,00H,35H,32H,2FH,00HDB 2AH,27H,00H,23H,00H,1FH,1DH,0C0HDB 1AH;============================== ;============歌曲表============= ;============================== TABLE:DW 2504H,2704H,2904H,2504HDW 2504H,2704H,2904H,2504HDW 2904H,2A04H,2C08HDW 2904H,2A04H,2C08HDW 2C02H,2E02H,2C02H,2A02H,2904H,2504H DW 2C02H,2E02H,2C02H,2A02H,2904H,2504H DW 2904H,2004H,2508HDW 2904H,2004H,2508HDW 0000HEND童鞋们可能发现了,数据表TABLE里面的数据才是歌曲数据。
单片机蜂鸣器工作原理

单片机蜂鸣器工作原理
单片机蜂鸣器的工作原理可以通过以下几个步骤来详细说明:
1. 开启单片机输出:单片机将特定的I/O口配置为输出模式,准备输出电平信号给蜂鸣器。
2. 控制蜂鸣器:单片机将配置为输出状态的I/O口输出高电平或低电平信号,控制蜂鸣器的工作状态。
3. 发出声音信号:当单片机将输出口电平切换为高电平时,电流会通过蜂鸣器中的线圈,产生磁场。
此时,磁场会吸引蜂鸣器中的振动片向电磁铁靠近。
4. 振动片振动:当振动片受到电磁铁的吸引,它就会向电磁铁靠近,并与之接触。
由于振动片和电磁铁之间的接触是周期性的,因此振动片会产生周期性的振动。
5. 发出声音:振动片的振动会引起蜂鸣器壳体内气体的周期性振动,从而产生声波。
这些声波会通过蜂鸣器的震荡孔传播出去,从而发出声音。
总结起来,单片机通过控制I/O口的输出电平信号,改变蜂鸣器中的磁场分布,进而使蜂鸣器内部的振动片产生振动,最终发出声音。
单片机-利用蜂鸣器演奏音乐

实验三-利用蜂鸣器演奏音乐一、实验目的1.了解BlueSkyC51单片机实验板中蜂鸣器的硬件电路2.学会利用蜂鸣器实现音乐的演奏3.掌握蜂鸣器实现音乐演奏的编程二、实验硬件设计及电路1. BlueSkyC51单片机实验板2.单片机最小系统3.蜂鸣器电路连接三极管主要是做驱动用的。
因为单片机的IO口驱动能力不够让蜂鸣器发出声音,所以我们通过三极管放大驱动电流,从而可以让蜂鸣器发出声音,你要是输出高电平,三极管导通,集电极电流通过蜂鸣器让蜂鸣器发出声音,当输出低电平时,三极管截止,没有电流流过蜂鸣器,所以就不会发出声音。
三、实验原理1.音调及节拍用一个口,输出方波,这个方波输入进蜂鸣器就会产生声音,通过控制方波的频率、时间,就能产生简单的音乐。
一般说来,单片机演奏音乐基本都是单音频率,因此单片机奏乐只需控制音调和节拍。
(1)音调的确定音调是由频率来确定的。
通过单片机的定时器定时中断,将单片机上对应蜂鸣器的I/O 口来回取反,从而让蜂鸣器发出不同频率的声音。
只需将定时器给以不同的定时值就可实现。
通过延时,即可发出所需要的频率。
(2)节拍的确定一拍的时长大约为400—500ms,每个音符的时长通过节拍来计算。
详细见程序代码。
2.软件设计相关(1)头文件#include<reg51.h>#define uint unsigned int#define uchar unsigned char#define ulong unsigned longsbit beep=P1^4; //蜂鸣器与P1.4口连接(2)歌曲曲谱uchar code diaodata[30]={ //音调代码0x10,0x0e,0x0c,0x10,0x0e,0x0c,0x10,0x0e,0x10,0x0c,0x10,0x15,0x13,0x10,0x13,0x15,0x15,0x13,0x15,0x13,0x10,0x0e,0x0c,0x0e,0x0e,0x10,0x0e,0x0c,0x0e,0x00};uchar code jiedata[30]={ //音长代码0x04,0x04,0x08,0x06,0x02,0x08,0x04,0x04,0x04,0x04,0x02,0x06,0x08,0x02,0x02,0x04,0x04,0x04,0x04,0x08,0x02,0x02,0x04,0x04,0x02,0x02,0x04,0x04,0x0c,0x00};(3)音阶表uchar code freq[36*2]={ //音阶码表0xf7,0xd8, //440hz , 1 //00xf8,0x50, //466hz , 1# //10xf8,0xbc, //494hz , 2 //20xf9,0x26, //524hz , 2# //30xf9,0x85, //554hz , 3 //40xf9,0xe5, //588hz , 4 //50xfa,0x3d, //622hz , 4# //60xfa,0x92, //660hz , 5 //70xfa,0xdd, //698hz , 5# //80xfb,0x29, //740hz , 6 //90xfb,0x70, //784hz , 6# //100xfb,0xb0, //830hz , 7 //110xfb,0xef, //880hz , 1 //120xfc,0x29, //932hz , 1# //130xfc,0x62, //988hz , 2 //140xfc,0x95, //1046hz, 2# //150xfc,0xc7, //1108hz, 3 //160xfc,0xf5, //1174hz, 4 //170xfd,0x20, //1244hz, 4# //180xfd,0x4c, //1318hz, 5 //190xfd,0x72, //1396hz, 5# //200xfd,0x97, //1480hz, 6 //210xfd,0xbb, //1568hz, 6# //220xfd,0xdc, //1662hz, 7 //230xfd,0xfb, //1769hz, `1 //240xfe,0x18, //1864hz, `1# //250xfe,0x34, //1976hz, `2 //260xfe,0x4e, //2092hz, `2# //270xfe,0x67, //2218hz, `3 //280xfe,0x7d, //2350hz, `4 //290xfe,0x94, //2488hz, `4# //300xfe,0xa8, //2639hz, `5 //310xfe,0xbc, //2794hz, `5# //320xfe,0xcf, //2960hz, `6 //330xfe,0xe0, //3136hz, `6# //340xfe,0xf1, //3322hz, `7 //35};(4) 音符发生程序(中断服务程序)void timer0() interrupt 1 //用于产生音符的T0中断服务程序{TH0=th0_f;TL0=tl0_f;beep=~beep; //取反beep引脚,发声}三、实验过程及问题1.Keil开发过程(1)新建“Project”,选择单片机为“AT89C52”(2)新建c文件“music.c”,并添加到工程中(3)设置生成“HEX”文件,编译(4)将生成的“HEX”文件烧录到单片机,检验(5)不断修改完善2.编译实验相关问题(1)实际发音颤音重解决方法为修改蜂鸣器的驱动频率.(2)实际节奏过快或者过慢调整延时四、C51程序代码(部分来源于网络)#include<reg51.h>#define uint unsigned int#define uchar unsigned char#define ulong unsigned longsbit beep=P1^4; //蜂鸣器与P1.4口连接uchar th0_f; //中断装载T0高8位uchar tl0_f; //T0低8位uchar code freq[36*2]={ //音阶码表0xf7,0xd8, //440hz , 1 //00xf8,0x50, //466hz , 1# //10xf8,0xbc, //494hz , 2 //20xf9,0x26, //524hz , 2# //30xf9,0x85, //554hz , 3 //40xf9,0xe5, //588hz , 4 //50xfa,0x3d, //622hz , 4# //60xfa,0x92, //660hz , 5 //70xfa,0xdd, //698hz , 5# //80xfb,0x29, //740hz , 6 //90xfb,0x70, //784hz , 6# //100xfb,0xb0, //830hz , 7 //110xfb,0xef, //880hz , 1 //120xfc,0x29, //932hz , 1# //130xfc,0x62, //988hz , 2 //140xfc,0x95, //1046hz, 2# //150xfc,0xc7, //1108hz, 3 //160xfc,0xf5, //1174hz, 4 //170xfd,0x20, //1244hz, 4# //180xfd,0x4c, //1318hz, 5 //190xfd,0x72, //1396hz, 5# //200xfd,0x97, //1480hz, 6 //210xfd,0xbb, //1568hz, 6# //220xfd,0xdc, //1662hz, 7 //230xfd,0xfb, //1769hz, `1 //240xfe,0x18, //1864hz, `1# //250xfe,0x34, //1976hz, `2 //260xfe,0x4e, //2092hz, `2# //270xfe,0x67, //2218hz, `3 //280xfe,0x7d, //2350hz, `4 //290xfe,0x94, //2488hz, `4# //300xfe,0xa8, //2639hz, `5 //310xfe,0xbc, //2794hz, `5# //320xfe,0xcf, //2960hz, `6 //330xfe,0xe0, //3136hz, `6# //340xfe,0xf1, //3322hz, `7 //35};uchar code diaodata[30]={ //音调代码0x10,0x0e,0x0c,0x10,0x0e,0x0c,0x10,0x0e,0x10,0x0c,0x10,0x15,0x13,0x10,0x13,0x15,0x15,0x13,0x15,0x13,0x10,0x0e,0x0c,0x0e,0x0e,0x10,0x0e,0x0c,0x0e,0x00};uchar code jiedata[30]={ //音长代码0x04,0x04,0x08,0x06,0x02,0x08,0x04,0x04,0x04,0x04,0x02,0x06,0x08,0x02,0x02,0x04,0x04,0x04,0x04,0x08,0x02,0x02,0x04,0x04,0x02,0x02,0x04,0x04,0x0c,0x00};void timer0() interrupt 1 //用于产生音符的T0中断服务程序{TH0=th0_f;TL0=tl0_f;beep=~beep; //取反beep引脚,发声}void main(void){uchar i,j,k=0;uint n;TMOD=0X01; //T0方式1TR0=0; //关闭T0(不发声)ET0=1; //允许T0中断EA=1; //允许总中断while(1){TR0=1; //开T0for(i=0;diaodata[i]!=0;i++){th0_f=freq[diaodata[i]*2];tl0_f=freq[diaodata[i]*2+1];for(j=0;j<20000;n++); //(jiedata*20000)TR0=0;for(n=0;n<256;n++); //音符之间的短暂延时TR0=1;}TR0=0;}}(注:可编辑下载,若有不当之处,请指正,谢谢!)。
单片机蜂鸣器音乐代码

单片机蜂鸣器音乐代码在单片机的应用中,蜂鸣器是一个常用的音频输出设备。
它可以通过产生不同频率的声音来实现音乐播放、提醒和警报等功能。
本文将介绍如何使用单片机控制蜂鸣器播放音乐,并提供一个简单的音乐代码示例。
首先,让我们了解一下单片机蜂鸣器的工作原理。
蜂鸣器实际上是一个压电陶瓷元件,当电压作用于其上时,它会振动产生声音。
为了产生不同的音调,我们需要控制蜂鸣器的频率和占空比。
单片机通过IO口与蜂鸣器连接,并使用定时器来产生所需的频率。
具体的代码实现将依赖于使用的单片机型号和开发环境。
在这里,我们将以C语言为例,并基于51单片机进行说明。
以下是一个简单的单片机蜂鸣器音乐代码示例,演奏的是《欢乐颂》的前几个音符:```c#include <reg52.h>// 定义各个音符的频率#define C4 4778#define D4 4257#define E4 3792#define F4 3579#define G4 3189#define A4 2841#define B4 2531#define C5 2388// 延时函数void delay(unsigned int count){while(count--);}// 发声函数void beep(unsigned int frequency, unsigned int duration) {unsigned int i;unsigned long time;time = 11059200 / frequency; time >>= 1;for(i = 0; i < duration; i++) {P1 = 0x08;delay(time);P1 = 0x00;delay(time);}}// 主函数void main(){// 设置定时器TMOD = 0x01;TH0 = (65536 - 50000) / 256; TL0 = (65536 - 50000) % 256; TR0 = 1;// 播放音乐beep(C4, 100);beep(D4, 100);beep(E4, 100);beep(F4, 100);beep(G4, 100);beep(A4, 100);beep(B4, 100);beep(C5, 100);while(1);}```以上代码中,我们首先定义了各个音符的频率,这些频率是通过实验测量得到的,具体数值可能因蜂鸣器型号、电源电压等因素而略有差异。
蜂鸣器唱歌程序

蜂鸣器唱歌----生日快乐下面是我单片机入门的时候写的一个蜂鸣器唱歌的程序,用的是stc89c52的单片机和12MHZ的晶振。
它大致是这样工作的。
我们知道歌曲都是由最基本的音调和节拍组成的。
音调就是该音符的频率,节拍就是该音符持续的时间。
也就是说发出一个最基本的音我们需要两个参数,一个是频率,一个是节拍。
那么在单片机中如何产生这两个参数呢?首先我们需要知道该音符的频率,然后用单片机的I/O口不断地变高变低来产生这个频率。
比如 1 这个音在低音,中音,高音三种情况下会有3种频率,至于到底是哪种音,在歌曲的乐谱中会给出详细的标识。
现在我们假设1 这个音为低音,在d调(什么是d调?看文章尾附录)下频率为293hz,一个周期为T=1/293 s。
那么I/O口被置1和置0的时间各占一半也就是T/2。
然后算出相应的定时器初值,那么单片机就可以发出这个音了。
接下来就是一个音符要唱多久,那就要看这个音符占据多少个节拍了,同样在歌曲的乐谱中会给出详细的标示。
那么一拍是多长呢,下面有说明。
慢节奏一般600ms一拍,快节奏一般400ms一拍。
如果你要知道更准确的节拍时长,只有拿着乐谱去听歌了,记下唱一拍的时间就行了。
我用的是定时器0控制节拍长度,在每个音符开始时开启它,它是10ms 中断一次,并且让里面的计数值增加1。
如果我要唱一拍的话(假设为600ms),那么我只需要判断计数值是否达到60,如果达到那么就停止计时然后跳到下一拍。
以上就是蜂鸣器唱歌的基本原理了,希望能对你有所帮助。
#include<reg52.h>#define uchar unsigned char#define uint unsigned intsbit sound=P3^7;uint counter=0;uchar code FREQH[3][8]= //音符定时器初值,三个8度音的高八位{//注意每行起始都为0xff,因为音调中没有0 这个音,所以随便填了个数字,后面不不会引用它// 低音:// 1 2 3 4 5 6 7{0xff,0xf9, 0xfa, 0xfa, 0xfb, 0xfb, 0xfc, 0xfc},//中音://1 2 3 4 5 6 7{0xff,0xfc, 0xfd, 0xfd, 0xfd, 0xfd, 0xfe, 0xfe},//高音://1 2 3 4 5 6 7{0xff,0xfe, 0xfe, 0xfe, 0xfe, 0xfe, 0xff, 0x00}//0x00};uchar code FREQL[3][8]= //音符定时器初值,三个8度音的低八位{// 低音:// 1 2 3 4 5 6 7{0xff,0x5b, 0x15, 0xb9, 0x04, 0x90, 0x0c, 0x79},//中音:// 1 2 3 4 5 6 7{0xff,0xac, 0x09, 0x5c, 0x82, 0xc8, 0x05, 0x3c},//高音://1 2 3 4 5 6 7{0xff,0x55, 0x84, 0xad, 0xc0, 0xe3, 0x02, 0x00}//0x00};uchar code MUSIC[]={//生日快乐//歌曲代码,每三个表示一个音符及节拍,第一个表示音符1234567,第二个表示音高,0表示低音,1表示中音,2表示高音,第三个表示节拍长度,1表示半拍,2表示一拍,以此类推。
单片机通过按键控制蜂鸣器发生详解

单片机通过按键控制蜂鸣器发生详解精选文档 TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-单片机开发报告院系:电子工程学院专业:自动化班级:自动化1401学号: 0118姓名:赵越指导老师:刘星光2018年 01 月 04 日一.系统任务按键控制蜂鸣器发声二.电路原理图三.程序设计内容“叮咚”电子门铃实验程序:常见的家用电子门铃在有客人来访时候,如果按压门铃按钮时,室内会发出“叮咚”声音,本实验程序模拟电子门铃的发音,当我们按压实验板上的K1按钮时候,蜂鸣器发出“叮咚”音乐声,是一个比较实用的程序。
使用无源蜂鸣器输出7个基本音阶声音是由物体振动所产生的。
只是由于物体的材料以及振幅、频率不同,而产生不同的声音。
声音的响度是由振幅决定的,而音调则是由频率决定的,那么我们只需要控制物体振动的频率,就可以发出固定的声调。
五.汇编程序ORG 0000HAJMP STARTORG 000BHINC 20H ;中断服务,中断计数器加1MOV TH0,#0D8HMOV TL0,#0F0H 12M晶振,形成10毫秒中断RETIORG 001BHLJMP INTT1 ;跳转到T1中断服务程序START: MOV DPTR,#00H ;初始化程序MOV A,#00HOBUF1 EQU 30H OBUF2 EQU 31HOBUF3 EQU 32HOBUF4 EQU 33HFLAGB BIT 00HSTOPB BIT 01H MOV SP,#50HMOV TH0,#0D8HMOV TL0,#0F0HMOV TMOD,#21HMOV TH1,#09HMOV TL1,#09HMOV IE,#8AHAJMP LOOP LOOP: JNB ,MUSIC0JNB ,MAINAJMP LOOPMAIN:JB ,MAIN ;检测按钮LCALL YS10M ;延时去抖动JB ,MAINSETB TR1 ;按钮有效MOV OBUF1,#00HMOV OBUF2,#00HMOV OBUF3,#00HMOV OBUF4,#00HCLR FLAGBCLR STOPBJNB STOPB,$AJMP START ;发出“叮咚”完毕,返回重新检测按钮YS10M: ;10ms延时子程序MOV R6,#20D1:MOV R7,#100DJNZ R7,$DJNZ R6,D1RETTING: AJMP STARTINTT1: ;定时器T1中断服务程序INC OBUF3 ;中断服务程序中发出一声“叮咚”响声MOV A,OBUF3CJNE A,#100,NEXTMOV OBUF3,#00HINC OBUF4MOV A,OBUF4CJNE A,#20,NEXTMOV OBUF4,#00HJB FLAGB,PGSTPCPL FLAGBAJMP NEXTPGSTP:SETB STOPBCLR TR1LJMP INT0RET NEXT:JB FLAGB,SOU2INC OBUF2MOV A,OBUF2CJNE A,#04H,INT0RETMOV OBUF2,#00HCPLLJMP INT0RETSOU2:INC OBUF1MOV A,OBUF1CJNE A,#05H,INT0RETMOV OBUF1,#00HCPLINT0RET:RETIMUSIC0: JB ,MUSIC0LCALL YS10MJB ,MUSIC0NOPMOV DPTR,#DAT 表头地址送DPTR MOV 20H,#00H ;中断计数器清0 MOV B,#00H ;表序号清0 MAIN2: JNB ,TINGCLR AMOVC A,@A+DPTR ;查表取代码JZ END0 ;是00H,则结束 CJNE A,#0FFH,MUSIC5LJMP MUSIC3MUSIC5:NOPMOV R6,AINC DPTRMOV A,BMOVC A,@A+DPTR ;取节拍代码送R7 MOV R7,ASETB TR0 ;启动计数MUSIC2:NOPCPLMOV A,R6MOV R3,ALCALL DELMOV A,R7CJNE A,20H,MUSIC2 ;中断计数器(20H)=R7否 ;不等,则继续循环 MOV 20H,#00H ;等于,则取下一代码INC DPTRINC BLJMP MAIN2MUSIC3: ;休止100毫秒NOPCLR TR0MOV R2,#0DHMUSIC4:NOPMOV R3,#0FFHLCALL DELDJNZ R2,MUSIC4INC DPTRLJMP MAIN2END0:NOPMOV R2,#0FFH ;歌曲结束,延时MUSIC6:MOV R3,#00HLCALL DELDJNZ R2,MUSIC6CLR TR0LJMP LOOPDEL:NOPDEL3:MOV R4,#03HDEL4:NOPDJNZ R4,DEL4NOPDJNZ R3,DEL3RETDENG1: MOV R3,#64HDJNZ R3,$AJMP MAINDAT:DB 30h,30h,26h,26h,20h,20h,1ch,1ch,1ah,1ah,18h,18h,00h END六、程序下载及调试步骤:1.点击translate 按钮预编译2.点击build 按钮编译3.点击 rebuild 按钮编译所有目标4.打开普中烧录软件5.点击程序下载四.程序流程图开始初始化设置中断程序按键判断。
单片机蜂鸣器音乐

关于“世上只有妈妈好”的单片机音乐演奏程序2009-11-22 21:45单片机演奏一个音符,是通过引脚,周期性的输出一个特定频率的方波。
这就需要单片机,在半个周期内输出低电平、另外半个周期输出高电平,周而复始。
半个周期的时间是多长呢?众所周知,周期为频率的倒数,可以通过音符的频率计算出半周期。
演奏时,要根据音符频率的不同,把对应的、半个周期的定时时间初始值,送入定时器,再由定时器按时输出高低电平。
下面是个网上广泛流传的单片机音乐演奏程序,它可以循环的播放“世上只有妈妈好”这首乐曲。
很多人都关心如何修改这个乐曲的内容,但是不知如何入手。
做而论道对这个程序,给出说明,希望对大家有所帮助,以后大家自己就能够编写进去新的乐曲。
在这个程序中,有两个数据表,其中存放了事先算好的、各种音符频率所对应的、半周期的定时时间初始值。
有了这些数据,单片机就可以演奏从低音、中音、高音和超高音,四个八度共28个音符。
演奏乐曲时,就根据音符的不同数值,从半周期数据表中找到定时时间初始值,送入定时器即可控制发音的音调。
比如把表中的0xF2和0x42送到定时器,定时器按照这个初始值来产生中断,输出的方波,人们听起来,这就是低音1。
乐曲的数据,也要写个数据表,程序中以 code unsigned char sszymmh[] 命名。
这个表中每三个数字,说明了一个音符,它们分别代表:第一个数字是音符的数值1234567之一,代表多来咪发...;第二个数字是0123之一,代表低音、中音、高音、超高音;第三个数字是时间长度,以半拍为单位。
乐曲数据表的结尾是三个0。
程序如下:#include <reg52.h>sbit speaker = P1^7;unsigned char timer0h, timer0l, time;//--------------------------------------//单片机晶振采用11.0592MHz// 频率-半周期数据表高八位本软件共保存了四个八度的28个频率数据code unsigned char FREQH[] = {0xF2, 0xF3, 0xF5, 0xF5, 0xF6, 0xF7, 0xF8, //低音1234567 0xF9, 0xF9, 0xFA, 0xFA, 0xFB, 0xFB, 0xFC, 0xFC,//1,2,3,4,5,6,7,i 0xFC, 0xFD, 0xFD, 0xFD, 0xFD, 0xFE, //高音 2345670xFE, 0xFE, 0xFE, 0xFE, 0xFE, 0xFE, 0xFF}; //超高音 1234567// 频率-半周期数据表低八位code unsigned char FREQL[] = {0x42, 0xC1, 0x17, 0xB6, 0xD0, 0xD1, 0xB6, //低音1234567 0x21, 0xE1, 0x8C, 0xD8, 0x68, 0xE9, 0x5B, 0x8F, //1,2,3,4,5,6,7,i 0xEE, 0x44, 0x6B, 0xB4, 0xF4, 0x2D, //高音 2345670x47, 0x77, 0xA2, 0xB6, 0xDA, 0xFA, 0x16}; //超高音 1234567 //--------------------------------------//世上只有妈妈好数据表要想演奏不同的乐曲, 只需要修改这个数据表code unsigned char sszymmh[] = {6, 2, 3, 5, 2, 1, 3, 2, 2, 5, 2, 2, 1, 3, 2, 6, 2, 1, 5, 2, 1,//一个音符有三个数字。
(完整word版)单片机控制蜂鸣器唱歌的原理

一般说来,单片机演奏音乐基本都是单音频率,它不包含相应幅度的谐波频率,也就是说不能象电子琴那样能奏出多种音色的声音。
因此单片机奏乐只需弄清楚两个概念即可,也就是“音调"和“节拍"。
音调表示一个音符唱多高的频率,节拍表示一个音符唱多长的时间。
1)音调的确定音调就是我们常说的音高.它是由频率来确定的!我们可以查出各个音符所对应的相应的频率,那么现在就需要我们来用51来发出相应频率的声音!我们常采用的方法就是通过单片机的定时器定时中断,将单片机上对应蜂鸣器的I/O口来回取反,或者说来回清零,置位,从而让蜂鸣器发出声音,为了让单片机发出不同频率的声音,我们只需将定时器予置不同的定时值就可实现.那么怎样确定一个频率所对应的定时器的定时值呢?以标准音高A 为例:A 的频率f = 440 Hz, 其对应的周期为:T = 1/ f = 1/440 =2272μs那么,单片机上对应蜂鸣器的I/O 口来回取反的时间应为:t = T/2 = 2272/2 = 1136 μs ,也就是清零、置位在一个周期内完成.这个时间t 也就是单片机上定时器应有的中断触发时间。
一般情况下,单片机奏乐时,其定时器为工作方式1,它以振荡器的十二分频信号为计数脉冲。
设振荡器频率为f0 ,则定时器的予置初值由下式来确定:t = 12 *(TALL – THL)/ f0 式中TALL = 216= 65536,THL为定时器待确定的计数初值。
因此定时器的高低计数器的初值为:TH =THL/ 256 = (TALL – t*f0/12)/ 256TL = THL %256 = (TALL – t*f0/12)%256将t=1136 μs 代入上面两式(注意:计算时应将时间和频率的单位换算一致)即可求出标准音高A 在单片机晶振频率f0=12Mhz,定时器在工作方式1 下的时器高低计数器的予置初值为:TH440Hz = (65536 – 1136 * 12/12) /256 = FBHTL440Hz = (65536 – 1136 *12/12)%256 = 90H就这样,我们通过延时,发出了我们所需要的频率以单片机12MHZ晶振为例,例出高中低音符与单片机计数T0相关的计数值如下表所示:2)节拍的确定在一张乐谱中,我们经常会看到这样的表达式,如1=C (4/4) 、1=G(3/4)……等等,这里1=C (4/4),1=G(3/4)表示乐谱的曲调,和我们前面所谈的音调有很大的关联,4/4、3/4 就是用来表示节拍的。
单片机蜂鸣器工作原理

单片机蜂鸣器工作原理蜂鸣器是一种常见的声响器件,广泛应用于各种电子设备中,其中包括单片机系统。
在单片机系统中,蜂鸣器通常被用来发出警报、提醒或者指示某种状态。
本文将介绍单片机蜂鸣器的工作原理,帮助读者更好地理解其工作方式和应用。
蜂鸣器是一种能够将电能转换为声音能的电子元件。
它通常由振膜、震荡片和震荡腔组成。
当电流通过蜂鸣器时,振膜会受到电磁力的作用而振动,从而产生声音。
在单片机系统中,蜂鸣器通常被连接到单片机的IO口上,通过控制IO口的高低电平来控制蜂鸣器的发声。
单片机蜂鸣器的工作原理可以简单描述为,当IO口输出高电平时,蜂鸣器通电,振膜受到电磁力作用而振动,产生声音;当IO口输出低电平时,蜂鸣器断电,振膜停止振动,声音停止。
通过控制IO口的高低电平,单片机可以实现对蜂鸣器的音频控制。
在实际应用中,单片机蜂鸣器通常被用来发出不同频率和时长的声音,以实现不同的警报、提醒或指示功能。
通过控制IO口输出的高低电平的时间间隔和频率,可以发出不同的声音信号。
比如,可以通过一定的算法控制蜂鸣器发出不同音调的声音,从而实现不同的音乐效果。
除了基本的发声功能外,单片机蜂鸣器还可以与其他传感器或模块配合使用,实现更加丰富的功能。
比如,可以通过单片机读取温湿度传感器的数据,然后根据数据的不同值控制蜂鸣器发出不同的警报声音,以实现温度或湿度报警功能;或者可以通过单片机接收无线模块的数据,然后根据接收到的数据控制蜂鸣器发出不同的提醒声音,以实现远程控制提醒功能。
总之,单片机蜂鸣器是一种常用的声响器件,其工作原理简单直观,通过控制IO口的高低电平可以实现对蜂鸣器的音频控制。
在单片机系统中,蜂鸣器通常被用来发出警报、提醒或者指示某种状态,通过与其他传感器或模块配合使用,可以实现更加丰富的功能。
希望本文能帮助读者更好地理解单片机蜂鸣器的工作原理和应用。
单片机驱动蜂鸣器唱国歌的设计与原理

蜂鸣器演奏国歌(11机自创新1班王丽红1110100736)1设计任务本设计是以AT89C51芯片的电路为基础,外部加上三级管驱动蜂鸣器,以此来实现音乐演奏控制的硬件电路,通过软件程序来控制单片机内部的定时器使其演奏出优美动听的音乐。
按照要求选择音乐,在本次设计中以演奏《国歌》为例,将其转化为机器码存入单片机的存储器中。
2设计原理蜂鸣器发声原理是电流通过电磁线圈,使电磁线圈产生磁场来驱动振动膜发声的,因此驱动需要一定的电流,单片机引脚输出的电流较小,基本上驱动不了蜂鸣器,因此需要增加一个电流放大的电路。
三极管的发射极E接电源,集电极C接蜂鸣器正极,蜂鸣器负极接地,三极管的基级B经过限流电阻R后由单片机引脚控制。
当输出高电平时,三极管T1截止,没有电流流过线圈,蜂鸣器不发声;当输出低电平时,三极管导通,这样蜂鸣器的电流形成回路,发出声音。
程序中改变单片引脚输出波形的频率,就可以调整控制蜂鸣器音调,产生各种不同音色、音调的声音。
另外,改变输出电平的高低电平占空比,则可以控制蜂鸣器的声音大小,这些我们都可以通过编程实验来验证。
3 软件设计3.1音调、节拍以及编码的确定一般说来,单片机演奏音乐基本都是单音频率,它不包含相应幅度的谐波频率,也就是说不能像电子琴那样能奏出多种音色的声音。
因此单片机奏乐只需弄清楚两个概念即可,也就是“音调”和节拍表示一个音符唱多长的时间。
3.1.1音调的确定不同音高的乐音是用C、D、E、F、G、A、B来表示,这7个字母就是音乐的音名,它们一般依次唱成DO、RE、MI、FA、SO、LA、SI,即唱成简谱的1、2、3、4、5、6、7,这是唱曲时乐音的发音,所以叫“音调”。
把C、D、E、F、G、A、B这一组音的距离分成12个等份,每一个等份叫一个“半音”。
两个音之间的距离有两个“半音”,就叫“全音”。
1) 要产生音频脉冲,只要算出某一音频的周期(1/频率),然后将此周期除以2,即为半周期的时间。
