射频同轴电缆结构和主要技术性能
2、柔软电缆长度确实定及剥线 根据技术图纸拟定了电缆长度及剥尺寸后，用
剪线钳等工具按长度要求将电缆剪断，并用卡尺或 直尺检验其长度及公差是否符合工艺要求。
柔软电缆剥线要半刚性电缆轻易得多，剥线措 施和可利用旳工具多种多样，只要能够确保精度、 不损伤电缆，都能够使用。国外近几年推出多种自 动剥线机，其控制精度高、速度快，是软电缆剥线 较为理想旳设备。
刚性电缆：也称硬电缆，最用于微波测试系统
中，做为测试原则元件，一般以空气为绝
缘介质，没有多少工程使用价值。
波纹铜管电缆：外导体为螺旋状或环状波纹铜
管，较易弯曲，一般尺寸较大，损耗低、
功率容量大、电性能优越，常用于天馈系
统中。
5、有关稳相电缆
稳相电缆应具有下列特征：
1）机械相位稳定性：射频同轴电缆以不不大于
绝缘电阻：考核绝缘介质材料特征旳一项电 性能指标。
功率容量：与电缆机械尺寸有关旳一项电性 能指标。
相位温度系数：特定频率下单位长度电缆在 单位温度变化时产生旳相位漂移旳PPm值。 3、电缆主要机械性能指标
最小弯曲半径：射频同轴电缆在使用时允许 弯折旳最小半径值。过份弯折将造成电 缆损伤，导至电缆性能下降。
柔软电缆旳焊接式连接技术要求高，且操作麻 烦，人为原因影响较大，一般只有耐高温电缆才干 进行焊接式连接。
压接式是为了防止夹持式和焊接式旳缺陷而研 制出来旳，它具有构造简朴、装接速度快、一致性 好、可靠性高等优点，一经出现便得到广泛旳应用。 压接电缆编织层旳措施一般有两种：圆形压接和六 方压接。
外径较大旳电缆（超出Φ7）多采用夹持式
3、内导体旳装接 内导体与电缆芯线旳装接最常用旳措施有焊
接和压接。前面讲过，内导体压接旳方式有诸多 优点，但因为电缆芯线外径尺寸较小，压接要求 旳配合尺寸精度很高，这给机械加工带来某些难 题。内导体旳压接与外导体一样，采用压六方或 压四方旳方式，操作以便。
同轴电缆简介
☆ 根據要求,可在護套外加鎧裝以提供高的機械 強度或其它特殊的保護 * 鍍鋅鋼絲編織鎧裝,增加電纜抗張和耐磨保護 * 鋼帶繞包鎧裝,提供抗張及抵抗白蟻,老鼠的 侵蝕 * 皺紋鋼管鎧裝,具有高強度,省材,密封的優點
標准依據﹕
GB/T 14864-93
型號表示
SFYVP數字傳輸設備電纜
芯線絕緣外徑
V:PVC護套 同軸射頻電纜 總屏蔽層
S F Y V P - 75 - 2 x 8
絕緣材料: 特性阻抗 F:內層實心氟塑料 Y:外層實心PE
用于數字傳輸設備,長途數字程控交換機及其配 線架間的連接,傳輸速率20Mb/s
☆ 同軸電纜的結構特點
* 傳輸頻帶寬,可在較低衰減下傳輸高頻信號
* 抗干擾性高,對外界干擾的防衛性高 * 小的天線效應,輻射損耗小 * 結構和安裝簡單﹑經濟
同軸電纜及對稱電纜的電磁場
同軸電纜
對稱電纜
E H
內導體磁場 外導體磁場
同軸對磁場
內導體電流密度分布
同軸對電流密度分布
外導體電流密度分布
同軸對中的工作 電流與干擾電流
* LAN/計算機電纜
* 視頻電纜
* 射頻電纜
* 特種用途電纜,如﹕地鐵﹑隧道用漏泄電纜
☆ 同軸電纜的分類
* 按種類分
* 按絕緣形式分 * 按絕緣外徑尺寸分 * 按充許傳輸的功率分 * 按柔軟程度分
☆ 同軸電纜的分類(按種類分)
* 低噪音電纜 適用于振動條件下測量系統
* 高壓脈沖電纜 應用于高壓脈沖場合,峰值 功率可達几十兆瓦 * 漏泄電纜(LCX) 地鐵﹑隧道等場合,實現無 線和有線的轉換
絕緣
☆ 絕緣是信號傳輸的介質,要求其材料和結構選 擇得保證電纜有盡可能低的損耗,并須有足夠 的機械強度以保證內外導處于同軸位置 ☆ 絕緣結構型式可分為: * 實芯絕緣 * 空氣絕緣 * 半空氣絕緣
《同轴电缆介绍》课件2
。
按导体材料分类
可分为铜芯同轴电缆和铝芯同轴电 缆。
按绝缘材料分类
可分为聚乙烯同轴电缆、聚氯乙烯 同轴电缆等。
常见品牌与规格
常见品牌
安普、康宁、百通等。
常见规格
50Ω和75Ω是常见的阻抗规格，用于不同的应用场景。
03
同轴电缆的性能参数
传输速率
总结词
同轴电缆的传输速率是指单位时间内 传输的数据量，通常以Mbps（兆比 特每秒）为单位。
详细描述
同轴电缆需要在一定的温度范围内保持稳定的传输性能，以 确保信号传输的质量。一些特殊材料和工艺也被用于提高同 轴电缆的温度特性，使其能够在高温或低温环境下正常工作 。
04
同轴电缆的优缺点
优点
高带宽
同轴电缆具有较大的带 宽，可以支持高速数据 传输和视频信号传输。
抗干扰能力强
同轴电缆的外层导体起 到屏蔽作用，减少信号 干扰，提高信号传输质
详细描述
同轴电缆的传输速率取决于其制造材 料、工艺和规格等因素。一般来说， 同轴电缆的传输速率较高，能够满足 各种高速数据传输的需求。
衰减系数
总结词
同轴电缆的衰减系数是指信号在 传输过程中的损耗程度，通常以 分贝（dB）为单位。
详细描述
同轴电缆的衰减系数越低，信号 传输的距离就越远。为了保持信 号的稳定传输，同轴电缆需要在 一定长度范围内控制衰减系数。
正常工作。
干扰问题
同轴电缆可能会受到其他电磁干 扰的影响，导致信号传输不稳定 。可以检查周围是否存在其他电 磁源，并采取相应的措施减少干
扰。
安装问题
如果发现安装问题，如弯曲过度 、固定不良等，应及时进行调整 和修复，以免影响信号传输质量
。
按导体材料分类
可分为铜芯同轴电缆和铝芯同轴电 缆。
按绝缘材料分类
可分为聚乙烯同轴电缆、聚氯乙烯 同轴电缆等。
常见品牌与规格
常见品牌
安普、康宁、百通等。
常见规格
50Ω和75Ω是常见的阻抗规格，用于不同的应用场景。
03
同轴电缆的性能参数
传输速率
总结词
同轴电缆的传输速率是指单位时间内 传输的数据量，通常以Mbps（兆比 特每秒）为单位。
详细描述
同轴电缆需要在一定的温度范围内保持稳定的传输性能，以 确保信号传输的质量。一些特殊材料和工艺也被用于提高同 轴电缆的温度特性，使其能够在高温或低温环境下正常工作 。
04
同轴电缆的优缺点
优点
高带宽
同轴电缆具有较大的带 宽，可以支持高速数据 传输和视频信号传输。
抗干扰能力强
同轴电缆的外层导体起 到屏蔽作用，减少信号 干扰，提高信号传输质
详细描述
同轴电缆的传输速率取决于其制造材 料、工艺和规格等因素。一般来说， 同轴电缆的传输速率较高，能够满足 各种高速数据传输的需求。
衰减系数
总结词
同轴电缆的衰减系数是指信号在 传输过程中的损耗程度，通常以 分贝（dB）为单位。
详细描述
同轴电缆的衰减系数越低，信号 传输的距离就越远。为了保持信 号的稳定传输，同轴电缆需要在 一定长度范围内控制衰减系数。
正常工作。
干扰问题
同轴电缆可能会受到其他电磁干 扰的影响，导致信号传输不稳定 。可以检查周围是否存在其他电 磁源，并采取相应的措施减少干
扰。
安装问题
如果发现安装问题，如弯曲过度 、固定不良等，应及时进行调整 和修复，以免影响信号传输质量
。

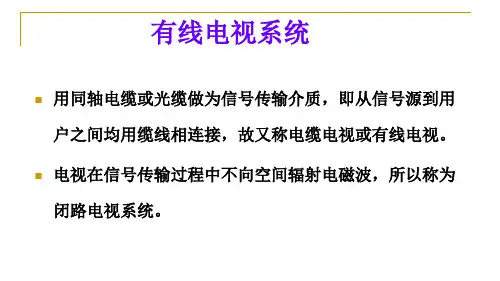

有线电视系统用同轴电缆或光缆.pptx
电视调制器性能参数
衰减器
混合器前的输入端在电平较高的频道串入衰减器后, 使各频道的输入信号电平相等。
放大器输入端串入衰减器以后,使输入电平低于放大 器的最大输入电平，防止放大器过载。
均衡器
含有多频道电视信号的宽带信号进入系统后，由于电缆 的衰减特性造成高端频道的衰减远大于低频道信号电平 的衰减，尤其是全频道闭路电视系统UHF频段电视信号 的衰减更为严重。
带宽达到400MHZ—800MHZ 光纤传输系统 由发送端、中继站、接收端三部分组成
发送端主要设备是光发射机，包括光源、激励器、编码 箱。光发射机的作用是把被传输的电信号经过调制处理 后得到强度随传输信号变化的已调光信号，送入光纤中 进行传输。
中继站的主要设备有检光器、放大器或再生器、激励器、 光源等。中继站的作用是通过检光器把光信号解调为电 信号，并将其放大后再转换成光信号继续送入光缆进行
调制器
中频调制器 将视频和音频调制在电视中频上，即图像中频38MHZ ， 伴音中频31.5MHZ。经中频调制的视频信号能有效地克 服邻频干扰。
射频调制器 将视频和音频信号调制在VHF、 UHF频段上 闭路电视系统中使用的调制器均为射频调制器 ，把彩色
或黑白电视的视频和音频信号变成射频全电视信号，其
隔离：分支器的隔离有反向隔离和 相互隔离 反向隔离 一般在25一40dB之间 相互隔离 （分支输出端之间 ）大
分支器的技术数据
项目
二分支器
性能参数
四分支器
分支损 标称值
8
耗(dB) 允许偏差
12 16 20
24 28 ±1.5
12 16 20 24 28
插入损
VHF
≤3.5
≤2
≤1 .5
同轴电缆(1)
⑵ SC型光纤连接器
⑸ MT-RJ型连接器
⑶ 双锥型连接器（Biconic Connector）
⑷ DIN47256型光纤连接器 ⑹ LC型连接器
⑺ MU型连接器(Miniature unit Coupling)
4．影响连接器的性能的因素 (1)纤芯（或模场）尺寸失配：如图11所示。发射光纤纤
芯直径为DS，接收光纤纤芯直径的Dr， DS！=DR
3同轴电缆的主要特性
1)物理特性 2)传输特性 3)连接性 4)地域范围 5)抗干扰性 6)相对价格
2.1.3 光纤
学习目标：了解光纤的特性，掌握不同连接器的应用 学习重点：不同连接器的应用 学习难点：光纤的性能
一、光纤的结构及性能指标
1.光纤的结构
• 1)光纤的定义
光纤：即用玻璃制成光导纤维，是一种的细小、柔韧并 能传输光信号的介质。
2．缺点:(1)弯曲半径不宜过小； (2)光纤的切断和连接操作技术复杂（光纤熔接机）； (3)分路、耦合麻烦； (4)造价高。
五、 光纤连接器
1．光纤连接器的一般结构 ：采用高精密组件（由两个插针
和一个耦合管共三个部分组成）实现光纤的对准连接。
2．光纤连接器的性能
⑴ 光学性能：主要是插入损耗和回波损耗这两个最基本的
电缆系统：粗缆(RG-11 A/U)： （10毫米，50欧姆） N-系列连接器插头：（安装在两端） N-系列桶型连接器：（连接两段） N-系列终端匹配器：（50欧姆） 中继器：（干线段的长度不超过500米，最多四个）
粗缆以太网的硬件连接图如下：
图3同轴粗缆网络
2．主要技术参数：（1）最大干线段长度：500米。 （2）最大网络干线电缆长度：2500米。 （3）每条干线段支持的最大结点数：100。 （4）收发器之间最小距离：2.5米。 （5）收发器电缆的最大长度：50米。
同轴电缆01
RG58/U
RG62/Uபைடு நூலகம்
2-4 日标同轴电缆常见型号
日标同轴电缆一般都以实心PE做绝缘。
●1.5C-2V ●2.5C-2V ●3C-2V C表示75Ω，D表示50Ω 。
●5C-2V
2-5 国标同轴电缆常见型号
国标同轴电缆型号很多。
●SYV-50-2-1 ●SYV-75-5-1 ●SYWV-75-7-1 ●SFF-50-3-1 ●SFR-75-3-1 SFF系列
1-3 日标同轴电缆
日标同轴电缆具体型号由JIS C 3501标准和日立公司的型号两部分组成 比如： 3C-2V 是一个特性阻抗为75Ω 的实心乙烯同轴电缆型号 3C-2V又细分为： 3C-2VS / 3C-2VCS / 3C-2Z / 3C-2W / 3C-2T
1-4 国标同轴电缆
国标同轴电缆标准由GB/T12269-1990总规范及其他实心PE和发泡PE 标准系列组成。
1-2 美标同轴电缆
美标同轴电缆标准是军工标准，以RG命名型号，英文为Radio Guide.
比如：
RG58，58为序列码，是一个特性阻抗为50Ω 的实心乙烯同轴电缆型号
RG58又分为：
RG58/U：U为英文Universal的首字母，即通用型的 意思 RG58A/U：A代表版本 （导体绞铜） RG58C/U： C代表版本（导体绞铜，外被机械性能要 另外， UL758里的UL1354即为同轴电缆标准 求更高）
比如：实心PE型号：SYV-75-5-1
发泡PE型号：SYWV-75-9-2
2常见种类及结构
2-1 同轴电缆的基本结构
外被 编织
绝缘
导体
外被
编织2
编织1
绝缘
同轴电缆
《广电网络工程综合实训》 课程
同轴电缆
目 录
01
同轴电缆的组成
02
同轴电缆的分类
03 同轴电缆的技术参数 04
典型同轴电缆简介
1.同轴电缆的组成
同轴电缆是共用天线系统信号的传输媒介，它 一般是由轴心重合的内导体、金属屏蔽层导体以及 绝缘层、护套保护层等几个部分构成的。
2.同轴电缆的分类
依据内、外导体间绝缘介质处理方法的不同，可分为四种： 第一种是实芯同轴电缆，这种电缆的介电常数高、 传输损耗大，属于早期生产的产品，目前已淘汰不用； 第二种是藕芯同轴电缆，这种电缆的传输损耗比实 芯电缆要小得多，但防潮防水性能差，以前使用较普 遍，现在已不多见；
2.同轴电缆的分类
同轴电缆的型号命名
为了规范电缆的生产与使用，我国对同轴电缆的不同类别的电缆 型号实行了统一的命名，通常它由四个部分组成，其中第二、三、 四部分均用数字表示，这些数字分别代表同轴电缆的特性阻抗
（Ω）、芯线绝缘的外径（mm）和结构序号。
2.同轴电缆的分类
例如，型号为SYWV-75-5-1的同轴电缆的含义是：同轴射频电缆、 绝缘材料为物理发泡聚乙烯、护套材料为聚氯乙烯、特性阻抗为 75 Ω、芯线绝缘外径为5 mm，结构序号为1。
第三种是物理发泡同轴电缆，这种电缆的传输损耗 比藕芯同轴电缆的还要小，且不易老化和受潮，是目 前使用最广泛的电缆；
第四种是竹节电缆，这种电缆具有物理发泡电线同 样或更优的性能，但由于制造工艺和环境条件要求高， 产品的价格也偏高，因此一般仅作为主.8 mm、7.25 mm、9.00 mm、11.50 mm、 13.00 mm等，我国用5、7、9、−12、−13等数字来表示； 国外还有MC-440、MC-500、QR-540、QR-860等。
同轴电缆
目 录
01
同轴电缆的组成
02
同轴电缆的分类
03 同轴电缆的技术参数 04
典型同轴电缆简介
1.同轴电缆的组成
同轴电缆是共用天线系统信号的传输媒介，它 一般是由轴心重合的内导体、金属屏蔽层导体以及 绝缘层、护套保护层等几个部分构成的。
2.同轴电缆的分类
依据内、外导体间绝缘介质处理方法的不同，可分为四种： 第一种是实芯同轴电缆，这种电缆的介电常数高、 传输损耗大，属于早期生产的产品，目前已淘汰不用； 第二种是藕芯同轴电缆，这种电缆的传输损耗比实 芯电缆要小得多，但防潮防水性能差，以前使用较普 遍，现在已不多见；
2.同轴电缆的分类
同轴电缆的型号命名
为了规范电缆的生产与使用，我国对同轴电缆的不同类别的电缆 型号实行了统一的命名，通常它由四个部分组成，其中第二、三、 四部分均用数字表示，这些数字分别代表同轴电缆的特性阻抗
（Ω）、芯线绝缘的外径（mm）和结构序号。
2.同轴电缆的分类
例如，型号为SYWV-75-5-1的同轴电缆的含义是：同轴射频电缆、 绝缘材料为物理发泡聚乙烯、护套材料为聚氯乙烯、特性阻抗为 75 Ω、芯线绝缘外径为5 mm，结构序号为1。
第三种是物理发泡同轴电缆，这种电缆的传输损耗 比藕芯同轴电缆的还要小，且不易老化和受潮，是目 前使用最广泛的电缆；
第四种是竹节电缆，这种电缆具有物理发泡电线同 样或更优的性能，但由于制造工艺和环境条件要求高， 产品的价格也偏高，因此一般仅作为主.8 mm、7.25 mm、9.00 mm、11.50 mm、 13.00 mm等，我国用5、7、9、−12、−13等数字来表示； 国外还有MC-440、MC-500、QR-540、QR-860等。
同轴电缆
主要分类
基带
宽带
基带同轴电缆的屏蔽层通常是用铜做成的状结构，其特征阻抗为50Ω。该电缆用于传输数字信号，常用的型 号一般有RG-8(粗缆)和RG-58(细缆)。粗缆与细缆最直观的区别在于电缆直径不同。粗缆适用于比较大型的局部 络，它的标准距离长，可靠性高；但是粗缆络必须安装收发器和收发器电缆，安装难度也大，因此总体造价高。 相反，细缆则比较简单，造价较低；但由于安装过程中要切断电缆，因而当接头较多时容易产生接触不良的隐 患。
同轴电缆
电缆种类
01 历史发展
03 主要分类 05 优缺点
目录
02 发展概况 04 工作原理 06 安装方法
07 参数指标
09 应用
目录
08 质量检测
同轴电缆(Coaxial Cable)是一种电线及信号传输线，一般是由四层物料造成：最内里是一条导电铜线，线 的外面有一层塑胶（作绝缘体、电介质之用）围拢，绝缘体外面又有一层薄的状导电体（一般为铜或合金），然 后导电体外面是最外层的绝缘物料作为外皮。
同轴电缆的设计正是为了解决这个问题。中心电线发射出来的无线电被状导电层所隔离，状导电层可以通过 接地的方式来控制发射出来的无线电 。
同轴电缆也存在一个问题，就是如果电缆某一段发生比较大的挤压或者扭曲变形，那么中心电线和状导电层 之间的距离就不是始终如一的，这会造成内部的无线电波会被反射回信号发送源。这种效应减低了可接收的信号 功率。为了克服这个问题，中心电线和状导电层之间被加入一层塑料绝缘体来保证它们之间的距离始终如一。这 也造成了这种电缆比较僵直而不容易弯曲的特性 。
安装方法
同轴电缆一般安装在设备与设备之间。在每一个用户位置上都装备有一个连接器，为用户提供接口。接口的 安装方法如下 ：
同轴电缆原理
同轴电缆原理同轴电缆是一种广泛应用于通信、电视、网络等领域的传输线路，其原理和结构十分重要。
本文将对同轴电缆的原理进行介绍，以便读者对其有一个清晰的认识。
首先，我们来了解一下同轴电缆的结构。
同轴电缆由内导体、绝缘层、外导体和外护套组成。
内导体通常是由铜或铝制成的金属线，绝缘层用来隔离内外导体，外导体是由铜网或铝箔制成的，外护套则是用来保护整个电缆的外部结构。
在同轴电缆中，内导体和外导体之间的空间被填充了绝缘材料，这种结构使得同轴电缆具有较好的抗干扰能力和传输性能。
内导体和外导体之间的电场分布是同轴电缆能够传输信号的关键，通过合适的设计和材料选择，可以使同轴电缆在高频信号传输中表现出色。
同轴电缆的原理主要是基于电磁场的传输原理。
当同轴电缆中有信号传输时，内导体和外导体之间的电场和磁场会相互作用，从而传输信号。
在高频信号传输中，同轴电缆的外导体会起到屏蔽的作用，有效地减少了信号的损耗和干扰，使得信号传输更加稳定可靠。
除了传输信号外，同轴电缆还可以用来传输直流电源。
在这种情况下，同轴电缆的外导体和外护套会起到导电和屏蔽的作用，保护电源信号不受外界干扰。
总的来说，同轴电缆的原理是基于电磁场的相互作用，通过合理的结构设计和材料选择，可以实现信号的稳定传输和保护。
在实际应用中，同轴电缆被广泛应用于有线电视、计算机网络、通信系统等领域，为人们的生活和工作提供了便利和支持。
通过本文的介绍，相信读者对同轴电缆的原理已经有了一定的了解。
同轴电缆作为一种重要的传输线路，在不同领域都有着重要的应用价值，希望读者能够进一步深入学习和了解其更多的应用和发展。
同轴电缆 原理
同轴电缆原理
同轴电缆是一种用于传输信号的电缆。
它由内导体、绝缘层、外导体和外护套构成。
内导体通常是一根由导电材料如铜制成的细金属线，它负责传输信号。
绝缘层是一个绝缘材料的保护层，它将内导体与外导体隔离开，防止信号的干扰和泄漏。
外导体是由金属网或者金属箔包裹的一层导体，它起到屏蔽内导体的作用，进一步减少信号的干扰。
外护套是保护整个电缆的外壳，通常由绝缘材料制成。
同轴电缆的原理是基于电磁场的作用。
当信号通过内导体传输时，会产生一个周围的电磁场。
这个电磁场会受到外导体的屏蔽，从而保证信号不会被外界的干扰所影响。
同时，绝缘层的存在也能够防止信号的泄漏。
同轴电缆被广泛应用于电视信号传输、网络通信和雷达系统等领域。
它具有传输稳定、抗干扰能力强的优点，能够保证信号的质量和稳定性。
而且同轴电缆的结构紧凑，易于安装和维护，因此被广泛应用于各种场景中。
《射频同轴电缆》课件
卫星通信
在卫星通信领域，射频同轴电缆将用于传输高速数据和高清视频 信号。
物联网应用
物联网技术的普及将推动射频同轴电缆在智能家居、智能交通等 领域的应用。
市场前景分析
全球市场需求增长
随着通信技术的不断发展，全球市场对射频同轴电缆的需求将持 续增长。
市场竞争格局
国内企业将面临来自国际知名品牌的竞争，但通过技术创新和品质 提升，国内企业有望占据更多市场份额。
清洁
定期清洁射频同轴电缆表面，去除灰 尘和污垢，保持电缆的绝缘层和保护 套完好。
检查
定期检查电缆的外观和连接头，发现 损伤或老化应及时修复或更换。
固定
确保射频同轴电缆在安装和使用过程 中固定牢固，避免受到外力损伤。
存储
在存储过程中应避免过度弯曲或扭曲 电缆，保持电缆的自然状态。
06
射频同轴电缆的发展趋势与
02 03
故障排除方法
针对不同的故障类型，可以采用相应的检测工具和技巧进行定位和修复， 例如使用信号发生器和频谱分析仪检测信号传输质量，检查电缆外观和 连接头是否损坏等。
预防措施
为了减少故障发生的概率，应定期对射频同轴电缆进行检查和维护，同 时采取措施防止电缆受到外部损伤。
使用注意事项
1 2 3
适用频率范围
政策支持
政府对通信产业的支持政策将有利于射频同轴电缆行业的发展。
感谢观看
THANKS
RG-6U
用于卫星电视接收系统， 具有较高的电气性能和机 械强度。
RG-178
常用于军事通信，具有较 小的直径和弯曲半径。
RG-59
较早的电视信号传输电缆， 现已逐渐被RG-6U取代。
规格参数
线规
传播速度
在卫星通信领域，射频同轴电缆将用于传输高速数据和高清视频 信号。
物联网应用
物联网技术的普及将推动射频同轴电缆在智能家居、智能交通等 领域的应用。
市场前景分析
全球市场需求增长
随着通信技术的不断发展，全球市场对射频同轴电缆的需求将持 续增长。
市场竞争格局
国内企业将面临来自国际知名品牌的竞争，但通过技术创新和品质 提升，国内企业有望占据更多市场份额。
清洁
定期清洁射频同轴电缆表面，去除灰 尘和污垢，保持电缆的绝缘层和保护 套完好。
检查
定期检查电缆的外观和连接头，发现 损伤或老化应及时修复或更换。
固定
确保射频同轴电缆在安装和使用过程 中固定牢固，避免受到外力损伤。
存储
在存储过程中应避免过度弯曲或扭曲 电缆，保持电缆的自然状态。
06
射频同轴电缆的发展趋势与
02 03
故障排除方法
针对不同的故障类型，可以采用相应的检测工具和技巧进行定位和修复， 例如使用信号发生器和频谱分析仪检测信号传输质量，检查电缆外观和 连接头是否损坏等。
预防措施
为了减少故障发生的概率，应定期对射频同轴电缆进行检查和维护，同 时采取措施防止电缆受到外部损伤。
使用注意事项
1 2 3
适用频率范围
政策支持
政府对通信产业的支持政策将有利于射频同轴电缆行业的发展。
感谢观看
THANKS
RG-6U
用于卫星电视接收系统， 具有较高的电气性能和机 械强度。
RG-178
常用于军事通信，具有较 小的直径和弯曲半径。
RG-59
较早的电视信号传输电缆， 现已逐渐被RG-6U取代。
规格参数
线规
传播速度
同轴线
同轴线
常见的信号传输线
01 基本原理
03 类型 05 鉴别方法
目录
02 结构特性 04 主要特征
同轴线（Coaxial line），是由两根同轴的圆柱导体构成的导行系统，内外导体之间填充空气或高频介质的 一种宽频带微波传输线。
基本原理
同轴线是一种屏蔽且非色散的结构，而且同轴线中导波的主模是TEM波，但同时也可传输TE模和TM模，其截 止频率为零，对应截止波长趋向于无穷大。是由同轴的两根内、外导体及中间的电介质构成的双导体传输线。一 般同轴线外导体接地，电磁场被限定在内外导体之间，所以同轴线基本没有辐射损耗，几乎不受外界信号干扰。 其工作频带比双线传输线宽，可以用于大于厘米波的波段。同轴线的原理图如图1所示。
5、检查外护层的挤包紧度，高质量的同轴电缆外护层都包得很紧，这样可缩小屏蔽层内间隙，防止空气进入 造成氧化，防止屏蔽层的相对滑动引起电性能飘移，但挤包太紧会造成剥去护层，以用力不能拉出线芯为合适。
感谢观看
3、编织与铝塑复合带纵包组合。是从单一编织结构发展而来的，它具有柔软性好、重量轻和接头可靠等特点， 采用合理的复合结构，对屏蔽性能有很大的提高，这种结构形式被大量使用。
绝缘介质，PE材质，主要是提高抗干扰性能，防止水、氧侵蚀。
内导体，铜是内导体的主要材料，可以是以下形式：退火铜线、退火铜管、铜包铝线。
2、衰减特性，同轴电缆的衰减特性通常用衰减常数来表示。衰减常数与信号的工作频率的平均方根成正比， 即频率越高，衰减常数越大，频率越低，衰减常数越小。
3、电缆的使用限期，任何电缆都有一定的寿命，电缆在使用一段时间后，由于材料老化，导体电阻变大，绝 缘介质的漏电流增加，当电缆的衰减常数比标称值增加时，该电缆就应该更新，一般电缆的寿命根据质量和使用 场合的不同在7-20年。
常见的信号传输线
01 基本原理
03 类型 05 鉴别方法
目录
02 结构特性 04 主要特征
同轴线（Coaxial line），是由两根同轴的圆柱导体构成的导行系统，内外导体之间填充空气或高频介质的 一种宽频带微波传输线。
基本原理
同轴线是一种屏蔽且非色散的结构，而且同轴线中导波的主模是TEM波，但同时也可传输TE模和TM模，其截 止频率为零，对应截止波长趋向于无穷大。是由同轴的两根内、外导体及中间的电介质构成的双导体传输线。一 般同轴线外导体接地，电磁场被限定在内外导体之间，所以同轴线基本没有辐射损耗，几乎不受外界信号干扰。 其工作频带比双线传输线宽，可以用于大于厘米波的波段。同轴线的原理图如图1所示。
5、检查外护层的挤包紧度，高质量的同轴电缆外护层都包得很紧，这样可缩小屏蔽层内间隙，防止空气进入 造成氧化，防止屏蔽层的相对滑动引起电性能飘移，但挤包太紧会造成剥去护层，以用力不能拉出线芯为合适。
感谢观看
3、编织与铝塑复合带纵包组合。是从单一编织结构发展而来的，它具有柔软性好、重量轻和接头可靠等特点， 采用合理的复合结构，对屏蔽性能有很大的提高，这种结构形式被大量使用。
绝缘介质，PE材质，主要是提高抗干扰性能，防止水、氧侵蚀。
内导体，铜是内导体的主要材料，可以是以下形式：退火铜线、退火铜管、铜包铝线。
2、衰减特性，同轴电缆的衰减特性通常用衰减常数来表示。衰减常数与信号的工作频率的平均方根成正比， 即频率越高，衰减常数越大，频率越低，衰减常数越小。
3、电缆的使用限期，任何电缆都有一定的寿命，电缆在使用一段时间后，由于材料老化，导体电阻变大，绝 缘介质的漏电流增加，当电缆的衰减常数比标称值增加时，该电缆就应该更新，一般电缆的寿命根据质量和使用 场合的不同在7-20年。
同轴电缆及弱电电缆相关知识
高密度聚乙烯（HDPE）也称低压聚乙烯 低密度聚乙烯（LDPE）也称高压聚乙烯
15
同轴电缆---结构
材料选用:
3、屏蔽层 材料:合金丝/裸铜/镀锡铜
类型：编织网/铝带纵包/铝管焊接
对信号影响: （1）干扰感应电动势 （2）趋肤效应
16
同轴电缆---结构
材料选用:
4、聚氯乙烯（PVC）外被料 其分子结构通式 ：C<-CH2 CH->n 1 C1 一般特性： 它具有热塑性的高分子材料，可塑性和柔软性能好。 因（C-C1）极性键的存在，使树脂具有较大的极性， 分子间作用力大，力学强度较高，化学稳定性好，不 燃性强，适用作电缆护套。
dB Loss
19
同轴电缆---发展历程
衰减:
衰减常数（DB）-------20℃，100M
频率（MHz）
50 200 300
5C-FB
4.4 9.0 11.2
6C-FB
3.8 7.7 9.6
7C-FB
3.0 5.9 7.4
9C-FB
2.3 4.6 5.7
12C-FB
1.6 3.4 4.5
450
550 750 800
26
同轴电缆---物理发泡
工艺结构（国标）:
27
同轴电缆---物理发泡
工艺结构（行业标准）:
28
同轴电缆---简易检测
观察绝缘介质的圆整度 检测同轴电缆绝缘介质的一致性 检测同轴电缆的编织网 检查铝箔的质量 检查外护层的挤包紧度
观察电缆成圆形状
29
其他弱电电缆---A、R系列
30
其他弱电电缆---A、R系列
应用:
• • • • • • • 自动化控制系统用线 消防工程、通信工程 光缆同轴电缆混合网工程 计算机网络布线工程 机械、仪表、电气等设备用线 广播、音响布线工程 电源、照明工程
15
同轴电缆---结构
材料选用:
3、屏蔽层 材料:合金丝/裸铜/镀锡铜
类型：编织网/铝带纵包/铝管焊接
对信号影响: （1）干扰感应电动势 （2）趋肤效应
16
同轴电缆---结构
材料选用:
4、聚氯乙烯（PVC）外被料 其分子结构通式 ：C<-CH2 CH->n 1 C1 一般特性： 它具有热塑性的高分子材料，可塑性和柔软性能好。 因（C-C1）极性键的存在，使树脂具有较大的极性， 分子间作用力大，力学强度较高，化学稳定性好，不 燃性强，适用作电缆护套。
dB Loss
19
同轴电缆---发展历程
衰减:
衰减常数（DB）-------20℃，100M
频率（MHz）
50 200 300
5C-FB
4.4 9.0 11.2
6C-FB
3.8 7.7 9.6
7C-FB
3.0 5.9 7.4
9C-FB
2.3 4.6 5.7
12C-FB
1.6 3.4 4.5
450
550 750 800
26
同轴电缆---物理发泡
工艺结构（国标）:
27
同轴电缆---物理发泡
工艺结构（行业标准）:
28
同轴电缆---简易检测
观察绝缘介质的圆整度 检测同轴电缆绝缘介质的一致性 检测同轴电缆的编织网 检查铝箔的质量 检查外护层的挤包紧度
观察电缆成圆形状
29
其他弱电电缆---A、R系列
30
其他弱电电缆---A、R系列
应用:
• • • • • • • 自动化控制系统用线 消防工程、通信工程 光缆同轴电缆混合网工程 计算机网络布线工程 机械、仪表、电气等设备用线 广播、音响布线工程 电源、照明工程
同轴电缆介绍
同轴电缆
同轴电缆基本结构
2
同轴电缆
同轴电缆由里到外分为四层：中心铜芯（单股的实心线或多股绞合线），塑料 绝缘层，外导体屏蔽层和电缆护套。同轴电缆因为中心铜芯和网状屏蔽层为同 轴关系而得名。
中心铜芯（内导体） 塑料绝缘层 屏蔽层（外导体） 电缆护套
同轴电缆结构的功能
3
内导体：对电信号的传输引导作用
共性：特性阻抗均为50Ω，网络拓扑均为总线型结构。
同轴电缆的分类及应用
7
宽带同轴电缆是特性阻抗为75Ω的CATV电缆，用于传输模拟信号。宽带同轴电 缆由于其高带宽，故能将语音、图形、图像、数据同时在一条电缆上传送。宽带同轴 电缆的传输距离最长可达10km，如要将计算机产生的数字信号变成模拟信号在CATV 电缆上传输，就要求发送端和接收端加入调制解调器。
4
同轴电缆的分类及应用
5
基带同轴电缆是特性阻抗为50Ω的同轴电缆，用于传输数字信号，网络拓扑均为总线 型拓扑结构。
连接器
总线
同轴电缆的分类及应用
6
基带同轴电缆
粗缆：
传输距离远，适用于大型局域网 可靠性高 安装难度大，总体造价高。
细缆： 传输距离要低于粗缆 安装比较简单，造价低 网络连接头（BNC）多时易产生不良隐患，造成网络整体瘫痪。
绝缘层：PE材质，主要是提高抗干扰性能。还要防止水，氧侵蚀。 外导体（屏蔽层）：具有双重作用，它既作为传输回路的一根导线，传 输低电平，同时，具有屏蔽作用。外导体常见的有管状和编织网状结构
外护套：起保护作用，室外电缆宜用具有优良气候特性的黑色聚乙烯， 室内用户电缆从美观考虑则宜采用浅色的聚乙烯。。
各种同轴电缆
同轴电缆基本结构
2
同轴电缆
同轴电缆由里到外分为四层：中心铜芯（单股的实心线或多股绞合线），塑料 绝缘层，外导体屏蔽层和电缆护套。同轴电缆因为中心铜芯和网状屏蔽层为同 轴关系而得名。
中心铜芯（内导体） 塑料绝缘层 屏蔽层（外导体） 电缆护套
同轴电缆结构的功能
3
内导体：对电信号的传输引导作用
共性：特性阻抗均为50Ω，网络拓扑均为总线型结构。
同轴电缆的分类及应用
7
宽带同轴电缆是特性阻抗为75Ω的CATV电缆，用于传输模拟信号。宽带同轴电 缆由于其高带宽，故能将语音、图形、图像、数据同时在一条电缆上传送。宽带同轴 电缆的传输距离最长可达10km，如要将计算机产生的数字信号变成模拟信号在CATV 电缆上传输，就要求发送端和接收端加入调制解调器。
4
同轴电缆的分类及应用
5
基带同轴电缆是特性阻抗为50Ω的同轴电缆，用于传输数字信号，网络拓扑均为总线 型拓扑结构。
连接器
总线
同轴电缆的分类及应用
6
基带同轴电缆
粗缆：
传输距离远，适用于大型局域网 可靠性高 安装难度大，总体造价高。
细缆： 传输距离要低于粗缆 安装比较简单，造价低 网络连接头（BNC）多时易产生不良隐患，造成网络整体瘫痪。
绝缘层：PE材质，主要是提高抗干扰性能。还要防止水，氧侵蚀。 外导体（屏蔽层）：具有双重作用，它既作为传输回路的一根导线，传 输低电平，同时，具有屏蔽作用。外导体常见的有管状和编织网状结构
外护套：起保护作用，室外电缆宜用具有优良气候特性的黑色聚乙烯， 室内用户电缆从美观考虑则宜采用浅色的聚乙烯。。
各种同轴电缆
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
☆ 空氣絕緣
* 空氣絕緣是指電纜內外導體間,除了以一定間 隔或螺旋式固定在內導體上的支持物外,余均 為空氣 * 空氣絕緣的結構特點是可以從一個導體不經過 固體介質而到達另一導體 * 典型的空氣絕緣結構型式:
(a)墊片 (b)螺旋 (c)迭帶螺旋 (d)罩子
* 空氣絕緣結構的優點: • 有效介電常數和介質損耗小,電纜衰減低 • 允許傳輸的平均功率大 • 材料消耗少,介質僅用來保證內外導體同心,
絕緣
☆ 絕緣是信號傳輸的介質,要求其材料和結構選 擇得保證電纜有盡可能低的損耗,并須有足夠 的機械強度以保證內外導處于同軸位置
☆ 絕緣結構型式可分為: * 實芯絕緣 * 空氣絕緣 * 半空氣絕緣
☆ 實芯絕緣
* 實芯絕緣是指電纜內外導體間充滿密實介質
* 絕緣介質可以是均一的,也可由多層同芯組合 成,絕緣介質同心緊密的擠包在內導體上
≦ 0.5 KW 0.5 ~5KW
* 大功率
> 5 KW
☆ 同軸電纜的分類(按柔軟程度分)
* 柔 軟 適于移動使用 * 半柔軟 可承受多次彎曲 * 半 硬 固定使用,只能承受一次彎曲
常見同軸線型號
• CATV公用天線電視寬頻電纜 • DBS衛星廣播用電纜 • CCTV閉路電視電纜 • RG型射頻電纜 • JIS可撓性同軸電纜 • SYV同軸射頻電纜 • SFYVP數字傳輸設備電纜
* 其它,如硅橡膠,尼龍,玻璃絲編織等
☆ 根據要求,可在護套外加鎧裝以提供高的機械 強度或其它特殊的保護
* 鍍鋅鋼絲編織鎧裝,增加電纜抗張和耐磨保護 * 鋼帶繞包鎧裝,提供抗張及抵抗白蟻,老鼠的 侵蝕 * 皺紋鋼管鎧裝,具有高強度,省材,密封的優點
一 前言
二 同軸電纜結構 三 同軸電纜的傳輸方程 四 同軸電纜的主要性能參數 五 同軸電纜的選取和使用 六 同軸電纜的發展和應用
☆ 現代電信網絡已是有線和無線緊密相連的網絡, 它是以光纜為干線,輔助以電纜,衛星,蜂窩狀移 動通信等多媒體﹑多接入的傳輸系統
☆ 同軸電纜在現代通信的電信網絡中起著重要的 作用,采用HFC網方式的CATV網絡,成為電視﹑ 電腦﹑電話三網合一,信息高速公路的理想接 入網之一
☆ 同軸電纜的結構特點
* 傳輸頻帶寬,可在較低衰減下傳輸高頻信號 * 抗干擾性高,對外界干擾的防衛性高 * 小的天線效應,輻射損耗小 * 結構和安裝簡單﹑經濟
CATV 公用天線電視寬頻電纜
• CATV: Community Antenna Television Cables
• 標準依據: SCTE IPS-SP-001, UL 1655,UL444
• 用于CATV,MATV系統的接入電纜,測試頻率到 1GHz
• 常用規格 75Ω: RG11/U, RG6/U, RG59/U
☆ 其它結構形式:
• 中波廣播饋線采用銅包鋁雙金屬管狀內導體 • 高壓脈沖電纜采用塑料芯上多根銅線編織的 柔軟內導體 • 多根細漆包線絞合制成高頻里茨線內導體
☆ 內導體材料:
* 裸銅線,它導電﹑導熱性好,加工制造方便 * 銅包鋼線,兼具銅的優良電性能和鋼的高強度 * 銅包鋁線,兼具銅的良導電性和鋁比重小 * 鍍銀銅線,提高導電性且耐高溫,連續工作溫 度可達200度 * 鍍錫銅線提高抗氧化及耐腐蝕性,使焊接容易 * 鍍鎳銅線,耐高溫,工作溫度可達260度 * 銅合金線,高強度銅合金,主要是鉻銅,鋯銅和 鎘銅,應用于微小型電纜中 * 高阻線,采用鎳、鎳鉻合金線作大衰減電 纜內導體
絕大部分都是空氣或其它氣體
* 空氣絕緣結構的缺點: • 因它大部分是空氣,耐電性能差 • 由于它的導體(內,外)通常采用管狀結構,電
纜柔軟性較差 • 縱向易受潮氣侵入,必須使用密封性能良好
的連接器和必要的充氣維護 • 易受過大的壓力,彎曲,扭轉等機械應力作
用,而使電纜變形,電性能變差
☆半空氣絕緣
* 半空氣絕緣有多種 結構型式:
內導體
☆ 內導體結構形式 * 實心內導體,其電氣性能好,結構簡單,加工 方便,成本低;缺點是不能用于柔軟性要求高 的使用場合 * 絞線內導體,多根導線絞合而成,柔軟性好, 但電阻損耗增加,成本增加 * 管狀內導體,用于大功率,低衰減電纜中,以 減輕內導體重量,節約材料,但其柔軟性差, 制造加工麻煩 * 皺紋管內導體,管狀導體表面壓螺旋形或圓 環皺紋改善導體的彎曲性能,改善柔軟性, 可連續加工制造
同軸電纜及對稱電纜的電磁場
同軸電纜
對稱電纜
E
H
內導體磁場 外導體磁場
同軸對磁場
內導體電流密度分布
同軸對電流密度分布
外導體電流密度分布
同軸對中的工作 電流與干擾電流
各種線路的衰 減頻率特性
α衰減 （dB/km）
100
銅對絞電纜
10
(1)
同軸電纜
1
(2)
0.1
波導 (3)
0
1MHz
1GHz
單模光纖
(a)星形和管 (b)螺旋繩管 (c)編織和管 (d)縱向空洞 (e)泡沫塑料
外導體
☆ 外導體結構形式:
* 編織外導體是由多根細導線相互交替地編織 構成,其柔軟性好,根據屏蔽要求,可雙層或 不同材質的多層編織
* 管狀外導體是電氣上理想結構,電阻低,屏蔽 性好,密封防潮,缺點是柔軟性差,不能承受 多次彎曲,主要作硬同軸應用
內導體 絕緣 外導體 護套
☆ 內導體是主要的導電元件,內導體電阻所引起 的損耗是電纜總損耗的主要部分
☆ 絕緣是信號傳輸的介質,要求其有盡可能低的 損耗(ε、tgδ)
☆ 外導體同時起著導電和屏蔽作用,它的機械、 物理性能以及密封性能對于電纜成品的質量 有很大影響
☆ 護套及鎧裝是保護電纜,使其不受機械損傷及潮 氣,高低溫環境等因素的影響
* 半空氣絕緣是指電纜內外導體間,除支持物外, 從內導體到達外導體至少通過一層固體介質；
* 半空氣絕緣結構的優點: 它兼具空氣絕緣衰減小,電容低和實芯緣電氣機械 強度高,彎曲性能好；
* 泡沫絕緣是半空氣絕緣的主要形式,它柔軟性 好,使用方便.它比實芯絕緣衰減小,重量輕,而 又不需空氣絕緣充氣維護；
1THz
f帶寬
☆ 同軸電纜的主要用途
* 用作射頻傳輸和接收設備的天饋線,涉及移 動,微波,廣播,電視.微波中繼等領域 * 通信設備的內部連接元件 * 傳統的CATV應用 (75歐引入線,配線,干線) * LAN/計算機電纜 * 視頻電纜 * 射頻電纜 * 特種用途電纜,如﹕地鐵﹑隧道用漏泄電纜
☆ 同軸電纜的分類
• 尺寸表示: PE絕緣
• 絕緣徑 3 C - 2 V CS 導体種類
• 特性阻抗 PVC被覆
• C: 75Ω
V: 1層編織 + PVC被覆
• D: 50Ω
W: 2層編織 + PVC被覆
• S:內導体為絞線構成 Z: 1層編織(無被覆)
• CS:內導体為銅包鋼 T: 3層編織 + PVC被覆
SYV同軸射頻電纜
* 聚乙烯是實芯絕緣最常用的絕緣介質,它具有 損耗低,優秀的耐電強度,良好的使用壽命等一 系列優點,得到最廣泛的應用
* 實芯絕緣結構的優點: • 結構穩定 • 電氣強度高 • 熱阻小 • 不易受潮氣影響 • 它適于經常承受彎曲的場合使用
* 實芯絕緣結構的缺點: • 材料消耗多 • 介電常數大,電纜衰減大
* 皺紋管外導體目的和作用同皺紋管內導體, 它主要應用于大功率低衰減電纜
* 鋁箔縱包及鋁鎂絲編織外導體,具有電性能 良好,成本低的優點,電視電纜廣泛采用這 種 結構
* 其它,如電鍍銅,絞合扁銅線等
護套及鎧裝
☆ 護套材料必須根據電纜的使用環境條件要求 選擇
☆ 常用的護套有: * 聚氯乙烯護套,它具有良好耐磨,耐油,酸等性
SCTE: Society of Cable Telecommunication Engineers
DBS衛星廣播用電纜
• DBS:Direct Broadcasting Satellite Cable
• 標準依據: UL1655,UL444
• 用作衛星系統電纜,測試頻率到 2.2GHz
• 常用規格 75Ω: RG11/U, RG6/U, RG59/U
能,并對火焰有自滅性,適于-40℃~+70℃使用
* 聚乙烯護套,它不含增塑劑等助劑,不會沾污 電纜的絕緣介質,使電纜電性能不劣化,適用 于-55℃~+85℃使用
* 聚氨酯護套,它柔軟而堅韌,能在-55℃~90℃ 範圍內保持柔軟性,其耐磨性是聚乙烯的四倍
* 氟塑料護套,它是聚全氟乙丙烯(FEP)擠出或 聚四氟乙烯帶繞包,適用于-70℃ ~200℃
絕緣材料:
特性阻抗
F:內層實心氟塑料
Y:外層實心PE
用于數字傳輸設備,長途數字程控交換機及其配線 架間的連接,傳輸速率20Mb/s
☆ 常用規格型號
SFYV-75-2-1 SFYZ-75-2-1 SYV-75-2-1 SYV-75-2-2
SFYV-75-2-1x8 SFYZ-75-2-1x8 SYV-75-2-1x8 SYV-75-2-2x8
* 實芯絕緣 絕緣層全部是固體介質 * 空氣絕緣 絕緣層大部分是空氣 * 半空氣絕緣 介于實芯與空氣之間
☆ 同軸電纜的分類(按絕緣尺寸分)
* 微型 * 小型 * 中型 * 大型
≦1.0mm 1.5 ~ 3.0mm 3.7 ~ 11.5mm > 11.5mm
☆ 同軸電纜的分類(按傳輸的功率分)
* 小功率 * 中功率
高同軸電纜的傳輸方程 四 同軸電纜的主要性能參數 五 同軸電纜的選取和使用 六 同軸電纜的發展和應用
一 前言
☆ 1744年電線誕生,電線電纜進入實用化,至今已 有250多年的歷史
☆ 1925年,內外導體為硬銅管,采用玻璃片支撐絕 緣的第一根同軸電纜制造成功
