关于滚珠丝杠简介及其在数控机床上的使用
滚珠丝杠的原理与应用
滚珠丝杠的原理与应用1. 滚珠丝杠的原理滚珠丝杠是一种常见的传动装置，它通过滚珠在螺纹母上滚动来实现旋转运动传递。
滚珠丝杠由螺纹母、滚珠、导向装置和螺纹轴组成。
其工作原理如下：1.当螺纹轴转动时，滚珠因受到外力作用，沿螺纹母内径滚动。
2.滚珠的滚动摩擦减小了摩擦力，提高了传动效率。
3.滚珠与螺纹母之间的接触点较少，减小了磨损，延长了使用寿命。
4.滚珠丝杠具有高速度、高精度和高刚性等优点，适用于各种自动化设备。
2. 滚珠丝杠的应用滚珠丝杠广泛应用于各个行业和领域，主要包括以下几个方面：2.1 机床滚珠丝杠作为机床传动装置的核心部件之一，被广泛应用于数控机床、车床、铣床等设备上。
其高精度、高刚性和高速度等特点，能够确保机床的准确性和生产效率。
2.2 机器人滚珠丝杠在机器人领域的应用非常广泛。
机器人通常需要进行精确定位和高速运动，滚珠丝杠能够提供高精度和高速度的运动控制，满足机器人的要求。
2.3 汽车制造滚珠丝杠被广泛应用于汽车制造领域，用于汽车座椅、车门、天窗等部件的调节、升降和开启等动作。
滚珠丝杠的高精度和可靠性，确保了汽车零部件的顺畅操作和长期使用。
2.4 医疗设备医疗设备通常需要进行精确的位置控制和快速的调节，因此滚珠丝杠在医疗领域得到广泛应用。
例如，手术器械的运动控制、CT扫描器的升降等都需要滚珠丝杠来完成。
2.5 印刷设备滚珠丝杠在印刷设备上的应用主要体现在纸张送纸机构的传动系统中。
使用滚珠丝杠可以实现高速、精确的纸张输送，提高印刷质量和生产效率。
2.6 其他领域除了上述应用领域外，滚珠丝杠还在航空航天、电子设备、石油化工等领域得到广泛应用。
滚珠丝杠的高精度和可靠性使其在各种要求严格的工业环境中发挥重要作用。
3. 滚珠丝杠的优势与发展趋势滚珠丝杠相比于其他传动装置，具有以下优势：•高效率：滚珠丝杠采用滚珠滚动，减少了传动中的摩擦，提高了传动效率。
•高精度：滚珠丝杠的滚珠直接与螺纹接触，减少了传动误差，提高了传动精度。
简述滚珠丝杠的工作原理及应用
简述滚珠丝杠的工作原理及应用1. 工作原理滚珠丝杠是一种利用滚珠在滚道上滚动来实现线性运动的传动装置。
滚珠丝杠由外套管、螺杆、滚珠和滚珠挡圈等部件组成。
螺杆通过滚珠的滚动来实现与外套管的转动或滑动联系，从而将转动运动转化为线性运动。
滚珠丝杠的工作原理可以简述如下：•当外套管转动时，螺杆带动滚珠沿着滚道滚动。
•滚珠与螺杆之间的滚动摩擦力较小，因此能够实现较高的效率和精度。
•通过控制螺杆的转动来控制滚珠丝杠的线性运动。
2. 应用领域滚珠丝杠因其高效、高精度和高刚性的特点，在许多领域得到广泛应用。
以下是滚珠丝杠的几个主要应用领域：2.1 机床工业机床工业是滚珠丝杠最主要的应用领域之一。
滚珠丝杠广泛应用于各类数控机床、加工中心、车床、铣床等机床设备中。
滚珠丝杠在机床上能够实现高精度的直线运动，从而提高加工精度和效率。
2.2 自动化设备滚珠丝杠也被广泛应用于各类自动化设备中。
例如，滚珠丝杠可用于机器人、自动化生产线等设备中，用于实现精确的线性运动。
2.3 电子设备滚珠丝杠在电子设备中的应用也逐渐增多。
例如，滚珠丝杠可应用于光纤通信设备、半导体设备、LCD制造设备等。
滚珠丝杠在这些设备中可以实现高精度的位置控制，保证设备的稳定性和可靠性。
2.4 航空航天领域航空航天领域对精度和可靠性要求极高，因此滚珠丝杠在该领域具有重要的应用价值。
滚珠丝杠常用于飞机起落架、导航设备、卫星设备等。
滚珠丝杠在航空航天领域中能够实现高速、高精度的线性运动。
2.5 医疗设备滚珠丝杠在医疗设备中的应用也越来越多。
例如，滚珠丝杠可应用于手术机器人、CT扫描仪、医疗床等设备中。
滚珠丝杠在这些设备中能够实现精确的位置控制，提高医疗设备的性能和精度。
3. 总结滚珠丝杠作为一种高效、高精度和高刚性的传动装置，在各个领域都有广泛的应用。
其工作原理简单明了，通过滚珠在滚道上滚动来实现线性运动。
滚珠丝杠的应用领域包括机床工业、自动化设备、电子设备、航空航天领域和医疗设备等。
滚珠丝杠的工作原理及应用
滚珠丝杠的工作原理及应用1. 滚珠丝杠的工作原理滚珠丝杠是一种将旋转运动转化为直线运动的装置，其工作原理基于滚珠与螺纹槽之间的相互运动。
滚珠丝杠由螺纹、滚珠组件、螺母和外部支撑系统等组成。
1.1 螺纹滚珠丝杠上的螺纹是指其外部表面上的连续凸起体，常用的有三角螺纹和矩形螺纹两种形式。
螺纹的作用是将输入的旋转运动转化为滚珠和螺纹槽之间的相对运动。
1.2 滚珠组件滚珠组件由滚珠和保持器组成。
滚珠在滚珠丝杠的螺纹槽中滚动，从而带动螺纹槽与螺纹进行相对运动。
保持器的作用是定位和保持滚珠的位置，使其能够在螺纹槽中滚动。
1.3 螺母螺母是滚珠丝杠的动力传递部分，其内部具有螺纹槽与滚珠相匹配。
当螺母旋转时，滚珠与螺纹槽之间的摩擦力会带动滚珠沿螺纹槽转动，从而实现螺纹的移动。
1.4 外部支撑系统滚珠丝杠通常会安装在外部支撑系统中，以提供额外的支撑和刚度。
外部支撑系统包括支撑轴、支撑轴承和支撑座等。
2. 滚珠丝杠的应用滚珠丝杠广泛应用于各种机械设备中，其高精度和高刚度的特点使其具备了广泛的应用前景。
以下列举了滚珠丝杠的几个主要应用领域。
2.1 数控机床滚珠丝杠对于数控机床的高精度定位和快速移动起着关键的作用。
它能够提供精确的直线运动，并能够承受高速运动的要求，从而确保数控机床的加工精度和效率。
2.2 机器人滚珠丝杠在机器人领域中被广泛应用。
它能够提供机器人的关节运动，并能够实现高精度和高速度的控制。
滚珠丝杠的可靠性和耐久性使其成为机器人关节传动装置的首选。
2.3 医疗设备滚珠丝杠在医疗设备中扮演着重要的角色。
例如，在手术机器人中，滚珠丝杠被用于实现精密的手术工具运动和定位。
2.4 自动化设备滚珠丝杠广泛应用于各种自动化设备中，如自动化生产线、输送系统等。
它能够提供精确的直线运动，实现自动化设备的高效运转。
3. 总结滚珠丝杠是一种将旋转运动转化为直线运动的装置，通过滚珠与螺纹槽之间的相互运动实现。
它具有高精度、高刚度和高速度的特点，因此在各种机械设备中得到广泛应用，包括数控机床、机器人、医疗设备和自动化设备等。

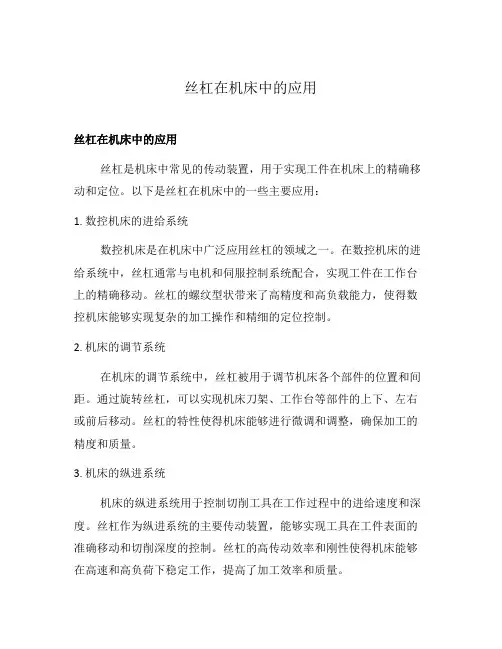

丝杠在机床中的应用
丝杠在机床中的应用丝杠在机床中的应用丝杠是机床中常见的传动装置，用于实现工件在机床上的精确移动和定位。
以下是丝杠在机床中的一些主要应用：1. 数控机床的进给系统数控机床是在机床中广泛应用丝杠的领域之一。
在数控机床的进给系统中，丝杠通常与电机和伺服控制系统配合，实现工件在工作台上的精确移动。
丝杠的螺纹型状带来了高精度和高负载能力，使得数控机床能够实现复杂的加工操作和精细的定位控制。
2. 机床的调节系统在机床的调节系统中，丝杠被用于调节机床各个部件的位置和间距。
通过旋转丝杠，可以实现机床刀架、工作台等部件的上下、左右或前后移动。
丝杠的特性使得机床能够进行微调和调整，确保加工的精度和质量。
3. 机床的纵进系统机床的纵进系统用于控制切削工具在工作过程中的进给速度和深度。
丝杠作为纵进系统的主要传动装置，能够实现工具在工件表面的准确移动和切削深度的控制。
丝杠的高传动效率和刚性使得机床能够在高速和高负荷下稳定工作，提高了加工效率和质量。
滚珠丝杠相比于普通丝杠具有更高的转速和更小的摩擦阻力。
在高速机床上，采用滚珠丝杠可以有效降低能量损耗和噪音产生，提高机床的运转速度和效率。
滚珠丝杠广泛应用于高速切削、高速铣削等要求精度和速度的加工工艺中。
5. 机床的自动化系统丝杠在机床的自动化系统中起到关键的作用。
通过配合电动机和伺服控制系统，丝杠能够实现机床自动化加工过程的精确和稳定。
机床的自动化系统能够提高生产效率和准确度，减少人为操作和劳动强度。
总结起来，丝杠在机床中有着广泛的应用。
它不仅实现了机床工件的精确移动和定位，还提高了机床的加工效率和质量。
随着科技的不断发展，丝杠技术也在不断创新与改进，使得机床能够更好地适应不同的加工需求和工艺要求。
6. 丝杠在机床的进给传动系统中的应用在机床的进给传动系统中，丝杠被用于将转动运动转化为线性运动，以实现工件在机床上的精确进给。
通过旋转丝杠，可以推动进给螺母在丝杠上移动，从而改变工作台的位置。
滚珠丝杠用途
滚珠丝杠用途滚珠丝杠是一种常见的机械传动装置，广泛应用于各个领域。
它的用途非常广泛，可以说是现代工业生产中必不可少的一部分。
下面将从几个方面来介绍滚珠丝杠的用途。
滚珠丝杠常被用作机床的传动装置。
在数控机床中，滚珠丝杠常用于实现工作台和滑台的快速移动。
由于滚珠丝杠具有高精度、高刚性、高传动效率等特点，因此非常适合用于机床的传动系统。
它可以实现工作台的精确定位和快速移动，提高了生产效率和加工精度。
滚珠丝杠也被广泛应用于自动化设备中。
在自动化生产线上，滚珠丝杠常用于各种机械臂、搬运设备等的传动装置。
通过滚珠丝杠的传动，可以实现自动化设备的高速、精确的运动控制，提高生产效率和产品质量。
滚珠丝杠还被广泛应用于航空航天领域。
在飞机、火箭等航空器中，滚珠丝杠常用于控制襟翼、襟翼等舵面的运动。
由于航空航天领域对传动系统的要求非常严格，滚珠丝杠的高精度和高可靠性使其成为首选的传动装置。
滚珠丝杠还被广泛应用于医疗设备、精密仪器等领域。
在医疗领域，滚珠丝杠常用于手术机器人、影像设备等的传动装置。
在精密仪器领域，滚珠丝杠常用于显微镜、光学仪器等的调焦和移动装置。
通过滚珠丝杠的传动，可以实现微小运动的精确控制，满足医疗和科研领域对高精度和高稳定性的要求。
滚珠丝杠作为一种重要的机械传动装置，具有广泛的应用领域。
它在机床、自动化设备、航空航天、医疗设备等领域发挥着重要的作用。
随着工业技术的不断进步和应用需求的不断增加，滚珠丝杠的应用前景将更加广阔。
我们可以期待滚珠丝杠在未来的发展中发挥更大的作用，为各个行业的发展贡献力量。
数控机床滚珠丝杆参数
数控机床滚珠丝杆参数数控机床是现代化智能制造领域中的重要组成部分，而滚珠丝杆则是数控机床的核心元器件之一。
滚珠丝杆的工作性能和使用寿命对高精度加工和机床的正常运行至关重要。
因此，控制和选择滚珠丝杆的参数对机床的使用寿命和精度有着直接的影响。
本文将介绍有关数控机床滚珠丝杆参数的相关知识。
1. 滚珠丝杆的结构滚珠丝杆由滚珠、滚珠保持器、丝杆和螺母四部分组成。
其中，滚珠是滚珠丝杆的关键零部件，用于承担工件的轴向载荷和径向载荷。
而滚珠保持器则用于固定滚珠，避免滚珠从丝杆上脱落。
2. 滚珠丝杆参数滚珠丝杆的参数包括螺距、螺纹类型、丝杆直径、滚珠直径、螺纹方向、滚珠间隙、滚珠个数、偏差精度等。
2.1 螺距螺距是滚珠丝杆的重要参数之一，它指的是螺旋线上相邻两根螺旋线之间的距离。
螺距越大，线速度越快，所能达到的最大转速也就越高。
在选择螺距时应根据机床的加工需求和精度要求来确定。
2.2 螺纹类型螺纹类型通常有三种，分别是三角形螺纹、方形螺纹和梯形螺纹。
其中，三角形螺纹适用于低速和低精度的机床，方形螺纹适用于一般精度的机床，而梯形螺纹适用于高速高精度的机床。
2.3 丝杆直径丝杆直径是指丝杆的直径，直径越大，承受的轴向和往复力就越大，因此可以实现更高的负载能力。
2.4 滚珠直径滚珠直径指的是滚珠的直径，直径越大，承受的径向载荷就越大，因此可以实现更高的精度和稳定性。
2.5 螺纹方向螺纹的方向有两种，分别是右螺纹和左螺纹。
在机床工作中，右螺纹是最常用的，而左螺纹适用于反转操作。
2.6 滚珠间隙滚珠间隙是指滚珠和滚珠保持器之间的空隙，空隙大小直接影响着机床的精度和稳定性。
通常情况下，滚珠间隙越小，机床的精度和稳定性就越高。
2.7 滚珠个数滚珠个数是指丝杆和螺母之间滚珠的个数。
滚珠个数的多少影响着机床的承载能力和精度。
2.8 偏差精度滚珠丝杆的偏差精度是指滚珠丝杆的公差水平。
公差水平越高，滚珠丝杆的误差就越大，在加工过程中易引起误差和震动，因此应尽量选择精度高、偏差小的滚珠丝杆。
(8)数控车床的进给传动系统(滚珠丝杠)
内循环式滚珠丝杠结构
滚珠丝杠螺母机构 滚珠丝杠螺母副的特点: 滚珠丝杠螺母副的特点
与传统的滑动丝杠螺母副比较，滚珠丝杠螺母副具有以下优点： 与传统的滑动丝杠螺母副比较，滚珠丝杠螺母副具有以下优点： 优点 （1）传动效率高，摩擦损失小。 ）传动效率高，摩擦损失小。 （2）运动平稳无爬行。 ）运动平稳无爬行。 （3）传动精度高，反向时空程小甚至无空行程。 ）传动精度高，反向时空程小甚至无空行程。 （4）磨损小，精度保持性好，使用寿命长。 ）磨损小，精度保持性好，使用寿命长。
1—脉冲编码器；2—齿形带轮；3—齿形带； 4—滚珠丝杠；5—伺服电动机
c.通过同步齿形带联接 通过同步齿形带联接
5.进给系统传动部件
滚珠丝杠螺母传动副机构
（1）滚珠丝杠螺母机构 ） 滚珠丝杠螺母副的结构原理： 滚珠丝杠螺母副的结构原理：
在丝杠和螺母上都装有半圆弧形的螺旋槽， 在丝杠和螺母上都装有半圆弧形的螺旋槽，当它们套装在一起时便形成了 滚珠的螺旋滚道。螺母上有滚珠回路管道，将几圈螺旋滚道的两端连接起来， 滚珠的螺旋滚道。螺母上有滚珠回路管道，将几圈螺旋滚道的两端连接起来， 构成封闭的循环滚道，并在滚道内装满滚珠。当丝杠相对于螺母旋转时， 构成封闭的循环滚道，并在滚道内装满滚珠。当丝杠相对于螺母旋转时，两者 发生轴向位移， 发生轴向位移，而滚珠则可沿着滚道流动 。
滚珠丝杠副的缺点是 滚珠丝杠副的缺点是： 缺点 （1）制造成本高。 ）制造成本高。 （2）由于不能自锁，因此必须增加制动装置。 ）由于不能自锁，因此必须增加制动装置。
3.1.1 滚珠丝杠的支撑方法 滚珠丝杠的支撑方法:
滚珠丝杠的支撑方式 滚珠丝杠的支撑方式 (a)仅一端装推力轴承 仅一端装推力轴承;(b)一端装推力轴承，另一端装深沟球轴承； 一端装推力轴承， 仅一端装推力轴承 一端装推力轴承 另一端装深沟球轴承； (c)两端装推力轴承 两端装推力轴承;(d)两端装推力轴承和深沟球轴承 两端装推力轴承 两端装推力轴承和深沟球轴承
丝杠在机床中的应用
丝杠在机床中的应用丝杠是一种常见的机械传动元件，广泛应用于机床中。
它通过螺旋线的转动来实现线性运动，具有传动精度高、定位精度好等优点，在机床中发挥着重要的作用。
丝杠在机床中的应用主要有以下几个方面：一、丝杠用于机床进给系统机床的进给系统是指用于控制工件在加工过程中的移动，包括工件的进给运动和切削运动。
丝杠作为机床进给系统的核心元件之一，可以将旋转运动转化为线性运动，实现工件的精确进给。
丝杠的螺距和导程决定了进给速度的大小，而丝杠的传动精度则直接影响了机床的加工精度。
二、丝杠用于机床主轴系统机床的主轴系统是指用于驱动刀具进行切削加工的部分，丝杠在主轴系统中起到了定位和调整刀具位置的作用。
通过旋转丝杠，可以使刀具在工件上做出精确的切削运动。
丝杠的传动精度和刚性对于主轴系统的稳定性和加工质量至关重要。
三、丝杠用于机床导轨系统机床的导轨系统是指支撑和引导工件和刀具运动的部分，丝杠在导轨系统中用于调整和控制机床的运动轨迹。
通过旋转丝杠，可以使导轨系统的滑块在导轨上做出精确的移动，从而实现机床的定位和调整。
丝杠的传动精度和刚性对于导轨系统的稳定性和重复定位精度有着重要影响。
四、丝杠用于机床自动换刀系统机床的自动换刀系统是指用于自动更换刀具的部分，丝杠在自动换刀系统中用于控制刀库和刀架的移动。
通过旋转丝杠，可以使刀库和刀架在不同位置之间进行精确的切换，实现机床刀具的快速更换。
丝杠的传动精度和刚性对于自动换刀系统的可靠性和效率至关重要。
丝杠作为机床中重要的传动元件，其性能直接影响着机床的加工精度和稳定性。
在使用丝杠时，需要注意以下几点：一、选择合适的丝杠类型和规格，根据机床的具体要求和工艺特点进行选择。
不同类型和规格的丝杠具有不同的传动精度、刚性和负载能力，应根据实际需求进行选择。
二、合理安装和调整丝杠，保证丝杠与机床的配合精度和刚性。
丝杠的安装误差和调整不当会影响机床的加工精度和稳定性，需要严格按照操作规程进行安装和调整。
滚珠丝杠在不同机床上的应用
滚珠丝杠在不同机床上的应用
滚珠丝杠在不同机床上的应用主要体现在其适应性和性能上。
滚珠丝杠是一种将旋转运动转化为线性运动的装置，广泛应用于各种机床，以提高机床的定位精度、传动效率和刚性。
1.大型加工中心：大型加工中心通常需要高转速和高精度的丝杠系统。
因此，这些机床通常会使用DN值较高的滚珠丝杠，以承受高负载和高转速。
这些滚珠丝杠通常是超级DN系列，能够提供高速和高效的运动控制。
2.自动化机械：在自动化机械中，滚珠丝杠主要用于快速移动和定位。
这些机械通常需要快速、准确和可靠的丝杠系统，以适应不断变化的工作条件。
在这些机械中，端盖式滚珠丝杠是最常见的选择，因为它们能够满足快速移动和低负载的要求。
3.加工精度要求高的机床：对于需要高精度加工的机床，如电子机械、CNC 机械和精密工具机，滚珠丝杠的精度和刚性变得尤为重要。
在这些机床中，高速滚珠丝杠和精磨滚珠丝杠是常见的选择。
它们能够提供高精度和高刚性的运动控制，从而提高机床的加工精度。
4.重型机床：在重型机床中，如全电动注塑机、冲床、半导体系统制造及安装、重型制动器和锻造机械等，滚珠丝杠需要承受更高的负载和更大的冲击。
在这些情况下，重型滚珠丝杠成为理想的选择，因为它们能够承受更高的负载和更大的冲击，同时保持高精度的定位精度。
总之，不同的机床需要不同类型的滚珠丝杠以满足其性能要求。
选择合适的滚珠丝杠类型对于提高机床的性能和精度至关重要。
THK滚珠丝杠
一、产品概述THK滚珠丝杠是一种高效的线性传动元件，广泛应用于机械制造、自动化设备及精密仪器等领域。
其设计旨在实现高精度、高效率的运动控制，能够满足各种工业应用的需求。
滚珠丝杠的工作原理是通过滚珠在丝杠和螺母之间的滚动来实现直线运动，具有摩擦小、效率高、使用寿命长等优点。
二、产品结构THK滚珠丝杠主要由丝杠、螺母、滚珠和导轨等部分组成。
丝杠是传递运动和力的主要部件，螺母则负责与丝杠配合，实现运动转换。
滚珠作为运动介质，减少了摩擦，提高了传动效率。
导轨则为滚珠丝杠提供了稳定的支撑，确保其在运动过程中的平稳性。
2.1 丝杠丝杠的材料通常采用高强度钢材，经过热处理和精密加工，确保其具有良好的强度和耐磨性。
丝杠的螺纹设计经过优化，以提高传动效率和承载能力。
2.2 螺母螺母内部设计有滚珠通道，能够容纳一定数量的滚珠。
螺母的材料同样采用高强度材料，经过精密加工，以确保与丝杠的配合精度。
2.3 滚珠滚珠是丝杠传动系统中的关键部件，其直径和材料的选择直接影响到传动的效率和稳定性。
THK滚珠丝杠使用的滚珠通常采用高硬度的钢球，具有良好的耐磨性和抗压能力。
2.4 导轨导轨为滚珠丝杠提供了稳定的运动轨迹，确保其在运行过程中的平稳性。
导轨的材料和加工精度对整个系统的性能有着重要影响。
三、产品特点THK滚珠丝杠具有多项显著特点，使其在各类应用中表现出色。
3.1 高效率由于滚珠在丝杠和螺母之间的滚动摩擦小，THK滚珠丝杠的传动效率相对较高，能够有效减少能量损耗，提高系统的整体效率。
3.2 高精度THK滚珠丝杠的制造工艺精良，确保了丝杠和螺母之间的配合精度，能够实现高精度的线性运动控制，满足精密加工和自动化设备的需求。
3.3 长寿命采用高强度材料和先进的热处理工艺，THK滚珠丝杠具有较长的使用寿命，能够在恶劣的工作环境中保持稳定的性能。
3.4 低噪音滚珠丝杠的设计使得其在运行过程中产生的噪音较低，适合于对噪音有严格要求的应用场合。
行星滚柱丝杠及其在机床上的应用
行星滚柱丝杠及其在机床上的应用现代数控机床普遍采用滚珠丝杠螺母副，以获得较高的伺服传动精度和扭矩,消除传动间隙以及减小运动惯量。
随着机械加工的更高要求，特别是精密加工和硬车加工的需求，提升滚珠丝杠螺母副等关键功能部件的性能，是众所关注的课题。
性能卓越的行星滚柱丝杠螺母副，应当是解决问题的方法之一。
多年来，德国斯宾纳机床制造有限公司在其SB/PD系列超精数控车上采用行星滚柱丝杠螺母副，取得了良好的效果。
行星滚柱丝杠螺母副的结构原理行星滚柱丝杠螺母副结构原理图1. 主滚珠丝杠2.挡圈3.定向间隔片4.齿圈5. 辅助滚珠丝杠6.销钉7.传动键8.主传动架9.外套由结构原理图可见，行星滚柱丝杠螺母副是在高精度的主滚珠丝杠周围配以18根辅助滚珠丝杠，按9根一组分为前后两组，每组成行星状绕主丝杠排列，经轴向预紧后与承载件联结。
当伺服电机在数控指令下带动主滚珠丝杠时，两组辅助滚珠丝杠同时绕主丝杠作行星运动，以驱动刀塔或工作台等承载件。
行星滚柱丝杠螺母副的优点行星滚柱丝杠与滚珠丝杠相比，有明显的技术优势：传动扭矩是同直径滚珠丝杠的2至3倍；运转速度是一般滚珠丝杠的3倍；由于导程小，定位精度高；丝杠副刚度高，耐用性好；密封好，不易被污染而磨损。
因此不仅为SB/PD机床有很高的定位和重复定位精度，提供了必要条件，而且为硬车加工奠定了良好基础。
下表是d＝25×5mm同规格/行星滚柱丝杠螺母副与滚珠丝杠螺母副机械特性比较，供参考。
比较//不得德国斯宾纳机床制造有限公司生产的SB/PD系列数控车床,其X/Z轴伺服驱动即采用了/行星滚柱丝杠螺母副。
该机床重复定位精度小于1µm，定位精度2µm ～3µm（VDI3441），试件不圆度小于0.4µm,粗糙度Ra小于0.4µm,可实现镜面车削或硬车。
精密零件加工样件（包括复印机滚筒镜面车）Maschinen und Application 098（斯宾纳光盘）模具硬车样件（硬度Rc62）Maschinen und Application 055（斯宾纳光盘）德国斯宾纳机床制造有限公司曾家齐。
滚珠丝杠原理与用途
滚珠丝杠原理与用途滚珠丝杠是工具机和精密机械上最常使用的传动元件，其主要功能是将旋转运动转换成线性运动，或将扭矩转换成轴向反覆作用力，同时兼具高精度、可逆性和高效率的特点。
滚珠丝杠主要参数为：公称直径与导程。
接下来金牛区鑫艾伶建材经营部（133 2O99 4568）为大家介绍滚珠丝杠原理、用途及应用情况。
滚珠丝杠原理：1、按照国标GB/T17587.3-1998及应用实例，滚珠丝杠（已基本取代梯形丝杆，俗称丝杆）是用来将旋转运动转化为直线运动；或将直线运动转化为旋转运动的执行元件，并具有传动效率高，定位准确等2、当滚珠丝杠作为主动体时，螺母就会随丝杆的转动角度按照对应规格的导程转化成直线运动，被动工件可以通过螺母座和螺母连接，从而实现对应的直线运动。
滚珠丝杠用途：滚珠丝杠轴承为适应各种用途，提供了标准化种类繁多的产品。
广泛应用与机床，滚珠的循环方式有循环导管式、循环器式、端盖式。
预压方式有定位预压（双螺母方式、位预压方式）、定压预压。
可根据用途选择适当类型。
丝杆有高精度研磨加工的精密滚珠丝杠（精度分为从CO-C7的6个等级）和经高精度冷轧加工成型的冷轧滚珠丝杠轴承（精度分为从C7-C10的3个等级）。
另外，为应付用户急需交货的情况，还有已对轴端部进行了加工的成品，可自由对轴端部进行追加工的半成品及冷轧滚珠丝杠轴承。
作为此轴承的周边零部件，在使用所必要的丝杠支撑单元、螺母支座、锁紧螺母等也已被标准化了，可供用户选择使用。
滚珠丝杠轴承以多年来所累积制品技术为基础，从材料、热外理、制造、检查至出货，都是以严谨的品保制度来加以管理，因此具有高信赖性。
滚珠丝杠应用超高DN值滚珠丝杠：高速工具机，高速综合加工中心机端盖式滚珠丝杠：快速搬运系统，一般产业机械，自动化机械高速化滚珠丝杠：CNC机械、精密工具机、产业机械、电子机械、高速化机械精密研磨级滚珠丝杠：CNC机械，精密工具机，产业机械，电子机械，输送机械，航天工业，其它天线使用的致动器、阀门开关装置等螺帽旋转式（R1）系列滚珠丝杠：半导体机械、产业用机器人、木工机、雷射加工机、搬送装置等轧制级滚珠丝杠：低摩擦、运转顺畅的优点，同时供货迅速且价格低廉重负荷滚珠丝杠：全电式射出成形机、冲压机、半导体制造装置、重负荷制动器、产业机械、锻压机械。
什么是滚珠丝杠它的工作原理是什么
引言概述：滚珠丝杠是一种常见的传动元件，广泛应用于机械领域。
本文将介绍滚珠丝杠的定义和工作原理，详细分析滚珠丝杠的结构和优势，并探讨滚珠丝杠的应用领域。
正文内容：一、滚珠丝杠的定义1.滚珠丝杠是一种通过滚珠与螺纹轴的配合实现转动和线性运动的机械传动元件。
2.滚珠丝杠通常由螺纹轴、螺纹母、滚珠和滚珠保持器等部分组成。
二、滚珠丝杠的工作原理1.滚珠丝杠利用滚珠在螺纹轴与螺纹母之间滚动的方式传递转动动力和线性运动。
2.当旋转螺纹轴时，滚珠会沿着螺纹轴上的螺纹槽滚动，并推动螺纹母产生线性运动。
三、滚珠丝杠的结构1.螺纹轴：一般采用圆柱形，外表面有螺纹槽。
2.螺纹母：与螺纹轴配合，内含螺纹槽，滚珠保持器固定在螺纹母中。
3.滚珠：通过滚动来传递力量，确保螺纹轴和螺纹母之间的相对运动平衡。
4.滚珠保持器：保持滚珠的位置和数量，防止滚珠从螺纹母中脱落。
5.导轨：为滚珠提供导向作用，使其按照既定的轨迹滚动。
四、滚珠丝杠的优势1.高效率：由于滚动摩擦，滚珠丝杠具有较高的传动效率。
2.高精度：滚珠丝杠的滚珠和螺纹轴之间的配合精度高，能够实现高精度的运动。
3.高刚度：滚珠丝杠能够分担较大的负载，具有较高的刚度。
4.长寿命：滚珠丝杠摩擦小，磨损少，寿命较长。
5.可逆性：滚珠丝杠可以实现正反转，满足多种工作需求。
五、滚珠丝杠的应用领域1.机床：滚珠丝杠广泛应用于各类机床上，如数控机床、车床等，用于实现轴向定位和转动传动。
2.：滚珠丝杠作为关节传动装置的重要部件，用于实现精密调整和高速转动。
3.自动化设备：滚珠丝杠可应用于各类自动化设备，如自动门、自动售货机等，实现精确的运动控制。
4.电子产品：滚珠丝杠可应用于光学镜头调焦机构、打印机、数码相机等电子产品中，实现精确的位置调节。
5.车辆工程：滚珠丝杠可用于汽车座椅调节、车窗升降等系统中，提供稳定的线性运动。
总结：滚珠丝杠是一种常见、重要的传动元件，其工作原理基于滚珠的滚动传递力量。
什么是滚珠丝杠
什么是滚珠丝杠滚珠丝杠是将回转运动转化为直线运动，或将直线运动转化为回转运动的理想的产品。
◎滚珠丝杠由螺杆、螺母和滚珠组成。
它的功能是将旋转运动转化成直线运动，这是滚珠螺丝的进一步延伸和发展，这项发展的重要意义就是将轴承从滚动动作变成滑动动作。
由于具有很小的摩擦阻力，滚珠丝杠被广泛应用于各种工业设备和精密仪器。
◎滚珠丝杠是工具机和精密机械上最常使用的传动元件，其主要功能是将旋转运动转换成线性运动，或将扭矩转换成轴向反覆作用力，同时兼具高精度、可逆性和高效率的特点。
◎滚珠丝杠的特点：：1、与滑动丝杠副相比驱动力矩为1/3由于滚珠丝杠副的丝杠轴与丝母之间有很多滚珠在做滚动运动,所以能得到较高的运动效率。
与过去的滑动丝杠副相比驱动力矩达到1/3以下,即达到同样运动结果所需的动力为使用滚动丝杠副的1/3。
在省电方面很有帮助。
2、高精度的保证滚珠丝杠副是用日本制造的世界最高水平的机械设备连贯生产出来的，特别是在研削、组装、检查各工序的工厂环境方面,对温度·湿度进行了严格的控制,由于完善的品质管理体制使精度得以充分保证。
3、微进给可能滚珠丝杠副由于是利用滚珠运动,所以启动力矩极小,不会出现滑动运动那样的爬行现象,能保证实现精确的微进给。
4、无侧隙、刚性高滚珠丝杠副可以加予压,由于予压力可使轴向间隙达到负值,进而得到较高的刚性(滚珠丝杠内通过给滚珠加予压力,在实际用于机械装置等时,由于滚珠的斥力可使丝母部的刚性增强)。
5、高速进给可能滚珠丝杠由于运动效率高、发热小、所以可实现高速进给(运动)。
二：直线导轨机床上的工作模式：导轨系统使机床可获得快速进给速度，在主轴转速相同的情况下，快速进给是直线导轨的特点。
直线导轨与平面导轨一样，有两个基本元件；一个作为导向的为固定元件，另一个是移动元件。
由于直线导轨是标准部件，对机床制造厂来说．唯一要做的只是加工一个安装导轨的平面和校调导轨的平行度。
当然，为了保证机床的精度，床身或立柱少量的刮研是必不可少的，在多数情况下，安装也比较简单。
滚珠丝杠工作原理
滚珠丝杠工作原理引言滚珠丝杠是一种常用于转换转动运动为直线运动的装置，在许多机械系统中得到广泛应用。
滚珠丝杠由丝杠和螺母组成，其中丝杠上嵌有滚珠，滚珠与螺母之间的接触，使得螺母沿丝杠轴线方向运动。
本文将介绍滚珠丝杠的工作原理和应用。
工作原理滚珠丝杠的工作原理基于滚珠与螺母之间的滚动运动。
滚珠的作用是减小接触面积，降低摩擦力，提高传递效率，并且减少磨损。
螺母的轮廓与丝杠螺纹相匹配，使得螺母在旋转时沿着丝杠轴线方向移动。
通过转动螺杆，滚珠会被带动进行滚动，从而推动螺母实现线性位移。
滚珠丝杠的主要组成部分包括丝杠、螺纹螺母和滚珠。
其中丝杠是起到传动和定位作用的部件，螺纹螺母是与丝杠配合的运动部件，而滚珠则位于丝杠和螺纹螺母之间，起到减小摩擦力的作用。
结构和工作方式滚珠丝杠的结构包括外圈、滚珠和内圈。
外圈固定，内圈与螺纹螺母配合。
滚珠被置于外圈和内圈之间，在螺纹螺母旋转时，滚珠会被从外圈上滚下，同时滚到内圈上。
这种滚动运动减少了接触面积，减少了滑动摩擦，提高了传动效率。
滚珠丝杠可分为两种类型：滚珠返回式和滚珠保持式。
滚珠返回式滚珠丝杠使用对称的滚珠往复滚动的方式，并通过螺纹结构实现前后运动。
而滚珠保持式滚珠丝杠则使用非对称的滚珠滚动方式，保持滚珠始终处于加载状态，因此具有较高的刚性和较小的回程误差。
应用滚珠丝杠广泛应用于各种机械系统中，特别是需要精准定位和传递大力矩的场合。
以下是几个滚珠丝杠的应用示例：1.机床：滚珠丝杠常用于数控机床的进给传动系统，能够精确控制工件的运动和位置。
2.机器人：滚珠丝杠也被广泛应用于各类机器人的关节传动系统，实现精确的运动控制。
3.包装机械：在包装机械中，滚珠丝杠可以提供高速、高精度的线性运动，用于包装盖的螺纹旋转和线性推动。
4.自动化设备：滚珠丝杠常用于各种自动化设备，例如输送机、装配线和升降台等。
5.电子设备：滚珠丝杠也可以在电子设备中作为精确定位和传动元件使用，特别是需要调焦和平移的应用。
请简述滚珠丝杠的工作原理及应用
滚珠丝杠的工作原理及应用工作原理滚珠丝杠是一种能够将旋转运动转化为直线运动的装置。
它由滚珠、螺纹套、螺纹母和导轨等部分组成。
滚珠丝杠的工作原理如下： 1. 当驱动螺纹套旋转时，滚珠与螺纹母之间的间隙会导致滚珠被挤压出来。
2. 滚珠沿着螺纹母的轨道滚动，将旋转运动转化为直线运动。
3. 直线运动可以通过导轨来实现，从而实现物体在轴向上的移动。
通过调整滚珠的数量、直径和螺纹的间距等参数，可以调节滚珠丝杠的速度、负载能力和精度。
应用滚珠丝杠广泛应用于各个领域，下面是几个常见的应用案例：工业机械设备滚珠丝杠广泛应用于各种工业机械设备中，用于实现线性运动。
例如：- 机床：用于控制刀架、进给系统等的运动。
- 印刷机：用于调整印刷头的位置。
- 模具机械：用于调节模具的开合行程。
- 自动化生产线：用于控制物料输送和装配设备的运动。
机器人和自动化系统滚珠丝杠是机器人和自动化系统中的关键组件。
它们用于实现机器人各个部件的运动，如关节的旋转、臂的伸缩以及机器人的整体移动。
滚珠丝杠在机器人和自动化系统中的应用优势包括高精度、高负载能力和低摩擦等特性。
它们可以确保机器人在执行任务时的精确度和可靠性。
汽车工业滚珠丝杠也在汽车工业中得到广泛应用。
例如： - 车座调节系统：用于调节座椅的前后、上下和倾斜角度。
- 车窗升降系统：用于控制车窗的升降功能。
- 方向盘调节系统：用于调整方向盘的高度和角度。
滚珠丝杠在汽车工业中的应用可以提高驾驶体验，并且可以通过电动或手动控制实现精确的调整。
医疗设备和仪器滚珠丝杠还广泛应用于医疗设备和仪器中。
例如： - 手术台：用于调整手术台的高度、角度和位置。
- CT扫描仪：用于实现仪器部件的移动和旋转。
- 医疗支架：用于调整支架的长度和角度。
滚珠丝杠在医疗设备和仪器中的应用可以实现高精度的位置调整，确保医疗过程的准确性和安全性。
总结滚珠丝杠通过将旋转运动转化为直线运动，广泛应用于工业机械设备、机器人和自动化系统、汽车工业以及医疗设备和仪器中。
CNC精雕机的滚珠丝杠介绍及使用注意事项
CNC精雕机的滚珠丝杠介绍及使用注意事项
标签：精雕机生产厂家|CNC精雕机|精雕机
CNC精雕机的滚珠丝杠是由螺杆、螺母和滚珠组成，它将回转运动转化为直线运动，或将直线运动转化为回转运动的理想的传动元件！由于具有很小的摩擦阻力，滚珠丝杠被普遍应用于各种工业设备和精细仪器。
滚珠丝杠副的丝杠轴与丝杠螺母之间有很多滚珠在做滚动运动，能得到较高的运动效率，与过去的滑动丝杠副相比驱动力矩到达1/3以下，即到达同样运动结果所需的动力为运用滚动丝杠副的1/3，在省电方面很有协助。
精雕机的滚珠丝杠由于运动效率高、发热小，所以可完成高速进给运动。
滚珠丝杠副应用滚珠运动，启动力矩极小，不会呈现滑动运动那样的匍匐现象，所以能保证明现准确的微进给！
目前滚珠丝杠是精细机械上最常运用的传动元件，其主要功用是将旋转运动转换成线性运动，或将扭矩转换成轴向反覆作用力，同时兼具高精度、可逆性和高效率的特性。
滚珠丝杆丝杠属于精密零部件，因此请充分注意下述各项，小心使用。
（1）使用前，请确认润滑的状态。
如润滑不好，就会在短期内丧失滚珠丝杠的功能。
（2）当涂有润滑脂时，请直接使用。
但是在使用过程中，如润滑脂表面粘有灰尘或粉屑时，请用清洁的白煤油洗净，然后重新涂上与原润滑脂相同的新润滑脂后再使用。
应避免不同性质润滑脂的混合使用。
当使用油润滑时，如需要使用特殊油脂时，Kiboni滚珠丝杆丝杠协商
（3）作为润滑剂的检查为投入使用2~3个月，当发现脏得比较明显时，建议将产品上的旧润滑剂擦净后重新涂上新的润滑剂。
在此之后定期进行润滑脂的检查和润滑剂的更换周期，在一般情况下为1年，但请根据使用环境设定适当的间隔周期。
编者：东莞鼎亿数控。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于滚珠丝杠简介及其在数控机床上的使用
[关键]功能部件数控机床滚动导轨副滚珠丝杠副数控系统
滚珠杆是将回转运动转化为直线运，或将直线运动转化为回转动的理想的产品。
滚丝杆由螺杆、螺母和滚珠组成。
的功能是将旋转运动转化成直运动，这是滚珠螺丝的进一步延和发展，这项发展的重要意义就是轴承从滚动动作变成滑动作。
由于具有很小的摩擦力，滚珠丝杆被广泛应用于各种数机床和精密仪器。
珠丝杆的特点：
1、与滑动丝副相比驱动力矩为1/3
滚珠丝杆丝杠轴与丝母之间有很多珠在做滚动运动，所以能得到较的运动效率。
与过去的滑动丝杠副比驱动力矩达到1/3以下，即到同样运动结果所需的动力为用滚动丝杠副的1/3。
在省电方面很有帮助。
2高精度轴承的保证
滚珠丝是用日本制造的世界最高水平的机设备连贯生产出来的，特别在研削、组装、检查各工序的厂环境方面，对温度湿度进了严格的控制，由于完善的品质管体制使精度得以充分保证
3、微进给可能
滚珠丝杆由于是利用滚珠运，所以启动力矩极小，不出现滑动运动那样的爬行现象，能证实现精确的微进。
4、无侧隙刚性高
滚珠丝杆可加予压，由于予压力可使轴向间隙到负值，进而得到较的刚性。
5、高速进给轴承可能
滚珠丝杆由于运动率高、发热小、所以可实现高速给。
精公差:C10，C7，C5，C3，C2，C1--字越小，精度越高。
但在实际应用中，经常由于作人员对丝杠的性能不了解或养不够等原因，造成丝副的故障或损坏，从而机床进给运动造成各种影响：（1）过载问题
滚珠杠副进给传动的润滑状态不良轴向预加载荷太大、丝杠与导轨不行、螺母轴线与导轨不行、丝杠弯曲变形，都会引起过载报警一般会在CRT上显示伺服电动过载、过热或过流的报警，或在柜的进给驱动单元上，用示灯或数码管提示驱动单元过载、流信息。
（2）窜问题
窜动问是滚珠丝杠副进给传动的滑状态不良、丝杠承轴承的压盖压合情况不好、珠丝杠副滚珠有破、丝杠支承轴承可破裂、轴向预加载荷太小，使给传动链的传动间隙过，引起丝杠传动时的轴窜动。
（3爬行问题
爬问题一般发生在启动加速段或低速给时，多因进给传动链的润滑状态良、外加负载过大等因素所致。
其要注意的是，伺服电动机和滚珠杠连接用的联轴器，如连接松动联轴器本身缺陷，如纹等，会造成滚珠丝转动和伺服电动机的转动同步，从而使进给运动忽忽慢，产生爬行现象
对于丝杠引起故障何进行处理呢，下面我们来对它进一下分析和总结，以确我们的维修思路。
滚珠丝副常见的故障会引起数控机床产生
给运动误差，而进给运误差表现在由滚珠丝杠副工作状况上，反映为噪过大、运动不灵活。
下面就两种故障现象进行简要分析。
（1）障现象1——滚珠丝杠副噪声过（见表3-1）
（2故障现象2——滚珠丝杠运动灵活（见表3-2）
下面我们再来看两实例：
1.一台VMC850（FANUC0M-D系统）加中心，在工作中发现Y轴加尺寸老是不稳定，偶而还会现409#报警。
经查发现Y轴丝杠锁紧螺母松，打紧后重新安装，试加，不再出现409#报警，但加工尺寸还是不太稳定再次检查Y轴丝杠，没有发现什问题，将其从机床上取下，手转动螺母副，发现螺母间隙过大，明显看有晃动现象。
分析原因并再次查丝杠润滑系统，发现润油管断裂，不能有效进行润，更换油管及丝杠，新安装，故障排除。
2．一台VM85（FANUC0I加工中心，X轴在工作中现噪音大，经检查发现轴承座密损坏导致丝杠轴承蚀，需更换轴承，工作人员进换，但更换后试机，发X轴运动到原点附近就出现热报警并伴随有嗡嗡声音，检参数未发现什么问题，对刚才更换程进重新检查，发现工人员在更换轴承时无意将远端轴承座上下调换方向，因为轴承座向不同时它的高低不同，致使承座与丝杠不同轴螺母副远离该轴承时丝杠尚能转动，当靠近个位置时因不同轴致丝杠受力过大，从而产生报警重新安装轴承座后，故排除
由上面的分析及实例可看出，丝杠的故障均于维护保养不到位引起的下面我们来谈一下丝的保养及维护：
滚珠丝杠副的润滑
在使用滚珠丝副时，必须要有足的润滑，如果润滑不够，导致摩擦和磨损的增加，造成故或寿命缩短等。
润滑不可同时引起数控机多种进给运动的误差因此，滚珠丝杠润滑是常维护的主要内容。
使用润滑剂可提高滚珠丝耐磨性及传动效率润滑剂可分为润滑油和润脂两大类。
润滑油一般为全损耗系用油一般况下，用于滚动轴承的矿物油都用。
特别是在高速情况下，以油润滑比脂润滑佳这时滚珠丝杠副的温升小。
用润滑油润滑滚珠丝杠副可在每次机床工作前加一次。
润滑脂可采用锂基润滑脂。
滑脂一般加在螺纹滚道和安装螺的壳体空间内，而润滑油则经过体上的油孔注入螺母的间内。
每半年对滚珠丝杠上的润脂更换一次，清洗丝杠上的润滑脂，涂上新的润滑脂，采用脂润滑的优可以使滚珠丝杠传动系统在一段长时间后才需进行充。
也就是说，在多数情下，可以省去一套补充滑的装置。
补充润脂的限量为大约填螺母内空间容积的一。
可以使用所有高级滚动轴承润滑，但要注意润滑脂厂家的明和提示
2.丝杠支承轴承的定期检查
定期检查丝支承与床身的连接是否动，连接件是否损坏，以及丝支承轴承的工作状态与润滑状态
3.滚珠丝杠副的防护
滚珠丝杠副和他滚动摩擦的传动器件样，应避免硬质灰尘或切屑污进入，因此，必须装有防护装。
如果滚珠丝杠副在机床上外露则应采用
封闭的防护罩，如采用旋弹簧钢带套管、伸套管以及折叠式套管等。
安装时将防护罩的一端连在滚珠螺母的侧面另一端固定在滚珠丝的支承座上。
如果滚丝杠副处于隐蔽的置，则可采用密封防护，密封圈装在螺母的两端。
接式的弹性密封圈采耐油橡胶或尼龙制成其内孔做成与丝杠螺纹道相配的形状；接触式密封的防尘效果好，但由于存在触压力，使摩擦力矩略有增加。
接触式密封圈又称迷宫式密圈，它采用硬质塑料制成，其内与丝杠螺纹滚道的形状相反，并稍间隙，这样可避免摩擦力矩，但防效果差。
工作中应避免击防护装置，防护置一有损坏应及时换。
安装及注意事
滚珠丝杠副是精密的动单元，安装滚珠丝杠副需专门的技能和正确的测量设施一般情况下，滚珠杠副的直线性偏差用手是感不到的，而滚珠丝杠向力及偏心力则由外部导轨承担为避免对滚珠丝杠损坏，必须安装限位置。
使用时需注意的事项如下：
1）请注意免撞击、弯曲，应小心拿。
2应保证支撑座孔与螺母座同轴性，不允许在不同的情况下强行安装。
3）请不要使滚珠丝杠承受径向力，以免弯曲，分滚珠过载，从而导传动不稳，影响精度及使用寿命。
