SMA沥青马蹄脂碎石路面施工工艺

合集下载

沥青玛蹄脂碎石(SMA)路面施工技术与应用分析

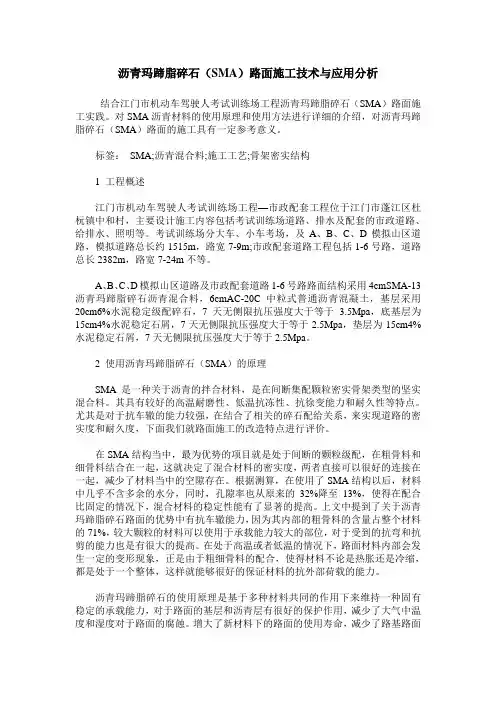

沥青玛蹄脂碎石（SMA）路面施工技术与应用分析结合江门市机动车驾驶人考试训练场工程沥青玛蹄脂碎石（SMA）路面施工实践。

对SMA沥青材料的使用原理和使用方法进行详细的介绍，对沥青玛蹄脂碎石（SMA）路面的施工具有一定参考意义。

标签：SMA;沥青混合料;施工工艺;骨架密实结构1 工程概述江门市机动车驾驶人考试训练场工程—市政配套工程位于江门市蓬江区杜杬镇中和村，主要设计施工内容包括考试训练场道路、排水及配套的市政道路、给排水、照明等。

考试训练场分大车、小车考场，及A、B、C、D模拟山区道路，模拟道路总长约1515m，路宽7-9m;市政配套道路工程包括1-6号路，道路总长2382m，路宽7-24m不等。

A、B、C、D模拟山区道路及市政配套道路1-6号路路面结构采用4cmSMA-13沥青玛蹄脂碎石沥青混合料，6cmAC-20C中粒式普通沥青混凝土，基层采用20cm6%水泥稳定级配碎石，7天无侧限抗压强度大于等于3.5Mpa，底基层为15cm4%水泥稳定石屑，7天无侧限抗压强度大于等于2.5Mpa，垫层为15cm4%水泥稳定石屑，7天无侧限抗压强度大于等于2.5Mpa。

2 使用沥青玛蹄脂碎石（SMA）的原理SMA是一种关于沥青的拌合材料，是在间断集配颗粒密实骨架类型的坚实混合料。

其具有较好的高温耐磨性、低温抗冻性、抗徐变能力和耐久性等特点。

尤其是对于抗车辙的能力较强，在结合了相关的碎石配给关系，来实现道路的密实度和耐久度，下面我们就路面施工的改造特点进行评价。

在SMA结构当中，最为优势的项目就是处于间断的颗粒级配，在粗骨料和细骨料结合在一起，这就决定了混合材料的密实度，两者直接可以很好的连接在一起，减少了材料当中的空隙存在。

根据测算，在使用了SMA结构以后，材料中几乎不含多余的水分，同时，孔隙率也从原来的32%降至13%，使得在配合比固定的情况下，混合材料的稳定性能有了显著的提高。

上文中提到了关于沥青玛蹄脂碎石路面的优势中有抗车辙能力，因为其内部的粗骨料的含量占整个材料的71%，较大颗粒的材料可以使用于承载能力较大的部位，对于受到的抗弯和抗剪的能力也是有很大的提高。

沥青玛蹄脂碎石路面技术

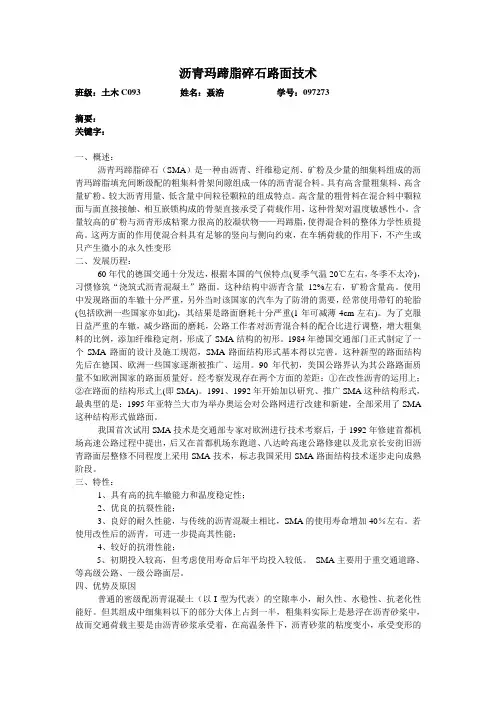

沥青玛蹄脂碎石路面技术班级：土木C093 姓名：聂浩学号：097273摘要：关键字：一、概述：沥青玛蹄脂碎石（SMA）是一种由沥青、纤维稳定剂、矿粉及少量的细集料组成的沥青玛蹄脂填充间断级配的粗集料骨架间隙组成一体的沥青混合料。

具有高含量粗集料、高含量矿粉、较大沥青用量、低含量中间粒径颗粒的组成特点。

高含量的粗骨料在混合料中颗粒面与面直接接触、相互嵌锁构成的骨架直接承受了荷载作用，这种骨架对温度敏感性小。

含量较高的矿粉与沥青形成粘聚力很高的胶凝状物——玛蹄脂，使得混合料的整体力学性质提高。

这两方面的作用使混合料具有足够的竖向与侧向约束，在车辆荷载的作用下，不产生或只产生微小的永久性变形二、发展历程：60年代的德国交通十分发达，根据本国的气候特点(夏季气温20℃左右，冬季不太冷)，习惯修筑“浇筑式沥青混凝土”路面。

这种结构中沥青含量12%左右，矿粉含量高。

使用中发现路面的车辙十分严重，另外当时该国家的汽车为了防滑的需要，经常使用带钉的轮胎(包括欧洲一些国家亦如此)，其结果是路面磨耗十分严重(1年可减薄4cm左右)。

为了克服日益严重的车辙，减少路面的磨耗，公路工作者对沥青混合料的配合比进行调整，增大粗集料的比例，添加纤维稳定剂，形成了SMA结构的初形。

1984年德国交通部门正式制定了一个SMA路面的设计及施工规范，SMA路面结构形式基本得以完善。

这种新型的路面结构先后在德国、欧洲一些国家逐渐被推广、运用。

90年代初，美国公路界认为其公路路面质量不如欧洲国家的路面质量好。

经考察发现存在两个方面的差距：①在改性沥青的运用上；②在路面的结构形式上(即SMA)。

1991、1992年开始加以研究、推广SMA这种结构形式，最典型的是：1995年亚特兰大市为举办奥运会对公路网进行改建和新建，全部采用了SMA 这种结构形式做路面。

我国首次试用SMA技术是交通部专家对欧洲进行技术考察后，于1992年修建首都机场高速公路过程中提出，后又在首都机场东跑道、八达岭高速公路修建以及北京长安街旧沥青路面层整修不同程度上采用SMA技术，标志我国采用SMA路面结构技术逐步走向成熟阶段。

沥青玛蹄脂碎石混合料(SMA)路面施工技术

沥青玛蹄脂碎石混合料(SMA)路面施工技术摘要：本文探讨了SMA混合料的优点、施工工艺流程及操作要点、SMA路面施工质量控制等三个方面的内容，以供与同仁交流学习。

关键词：SMA，施工工艺，SMA路面，施工质量控制1、引言SMA（Stone Matrix Asphalt）是沥青玛蹄脂碎石混合料的缩写，是由沥青结合料与少量的纤维稳定剂，细集料以及较多的填料（矿料）组成的沥青马蹄脂填充于间断级配的粗集料骨架间隙组成一体的沥青混合料。

是近年来在国际上出现的一种非常引人注目的新型沥青混合料，它以优良的抗车辙和封水性能闻名于世。

2、应用SMA混合料的优点SMA混合料具有明显的优点: (l)由于粗集料的良好嵌挤，混合料有非常好的高温抗车辙能力。

(2)由于沥青玛蹄脂的粘结以及纤维素的作用，低温变形性能和水稳定性较大地改善。

(3)间断级配在表面形成了较大的构造深度，抗滑性能好，噪音比常规降低2一3分贝。

(4)混合料具有较小的空隙率，耐老化性能和耐久性大大改善。

由于SMA的多种优点，从而可以全面提高沥青混合料的路用性能，使路面寿命延长50%以上。

3、施工工艺流程及操作要点3、1施工前准备（1）施工前应对施工人员做技术交底，检查机械设备是否按要求到位且状态良好。

（2）对已铺筑的沥青砼中面层钻芯取样，检测铺筑厚度，并按每10m一断面检测中面层的高程和横坡度，以保证SMA的铺筑厚度和横坡度达到设计、规范要求。

（3）用人工和空压机清扫，吹干净要铺筑SMA的路段表面，对局部泥土污染严重的部位用水车高压射水冲洗干净。

（4）用沥青洒布车洒布中裂的洒布型乳化沥青(PC-3)，平均用量按设计要求控制，沥青洒布要均匀成雾状。

3、2拌合SMA混合料（1)采用3000型间歇式沥青混合料拌合设备，使用导热油加热改性沥青，严格把改性沥青的加热温度控制在165℃到175℃之间，泵入拌合机的改性沥青温度控制在170℃左右。

(2)按照生产配合比配料控制好各热料仓的矿料、矿粉和木质素纤维及沥青的用量，并适当降低每盘拌合料的重量，注意把矿料的加热温度控制在185℃到195℃之间，不允许超过200℃。

SMA施工工艺

SMA施工工艺标题：SMA（Stone Mastic Asphalt）施工工艺详解一、引言SMA（Stone Mastic Asphalt，即沥青玛蹄脂碎石混合料）作为一种先进的道路面层材料，以其优异的高温稳定性、抗车辙性、良好的低温抗裂性和表面抗滑性等特点，在高等级公路和城市主干道建设中得到了广泛应用。

本文将详细介绍SMA的施工工艺流程及其关键技术要点。

二、SMA施工工艺流程1. 施工准备阶段- 基层验收与处理：确保基层坚实、平整、清洁，无积水、浮浆及杂物。

- 施工设备检查：对拌合设备、摊铺机、压路机等机械设备进行全面检查，确保其性能良好。

- 材料准备：选用优质的沥青、集料、纤维等原材料，并进行预热。

2. 混合料拌和阶段- 按照设计配合比准确称量各种原材料，尤其是粗细骨料和沥青的比例需精确控制。

- 在拌和过程中，要保证沥青与矿料充分均匀裹覆，同时添加适量的纤维稳定剂，提高混合料的粘聚力和抗裂性。

3. 摊铺施工阶段- 使用带有自动找平装置和熨平板加热系统的摊铺机进行摊铺，摊铺温度应根据环境条件和沥青性质严格控制。

- 采用梯队作业方式，确保摊铺连续、均匀，避免产生纵向接缝或横向接缝。

4. 碾压成型阶段- 碾压遵循“紧跟、慢压、高频、低幅”的原则，先轻后重，从边到中逐步进行。

- 初压宜采用钢轮压路机，复压和终压可采用轮胎压路机，以达到规定的压实度和表面平整度要求。

5. 收尾工作- 对碾压完成的路面及时进行开放交通前的清理工作，包括清除多余的沥青、修整边缘等。

- 进行质量检测，包括压实度、厚度、平整度等指标的测定，确保工程质量满足规范要求。

三、结论SMA施工工艺涉及多个环节，每个步骤都需要精心操作和严格把控。

只有通过科学合理的施工管理，才能充分发挥SMA材料的优势，确保建成的道路具有优良的使用性能和长久的服务寿命。

在实际施工中，还需根据工程具体情况，灵活调整施工工艺，不断优化和完善，以实现最佳施工效果。

sma沥青玛蹄脂施工工艺

SMA也叫沥青马蹄脂碎石混合料,经过采取矿物纤维稳定剂、增加矿粉用量、改性沥青等技术手段,组成沥青马蹄脂后填充间断级配粗集料骨架间隙,从而使沥青混合料既能保持开级配沥青混合料表面功效好特点,又能克服耐久性差缺点,尤其是使高温抗车辙能力、低温抗裂性能、耐疲惫性能和水稳定性能等多种路用性能大幅度提升。

一、SMA沥青马蹄脂碎石拌合SMA和一般密级配沥青砼最大不一样之处是SMA为间断级配,粗集料粒径单一、量多、细集料极少,矿粉用量多。

为此,料斗、料仓要重新安排,增加粒径为5～10毫米骨料仓,以确保冷料数量,而细集料用量极少,冷料仓门开启极少,供料过程中要保持细集料干燥,以确保细集料顺利供料。

主皮带把粗配料送入滚洞,经过燃烧器对骨料加热,有热电偶检测料温,自动调整燃烧器风油比,使骨料温度达成190℃～200℃。

热料经提升机进入振动筛,把热料按目标配合比规格要求分筛到不一样热料仓(筛网尺寸可依据要求更换),有计算机控制各热料仓拉门,按输入生产配合比自动配料、计量,因为SMA粗料粒径单一,细料极少,热料可能会发生粗集料仓常常不足(亏料),而细集料仓常常溢仓不正常情况,控制室操作人员不可调整放料数量,使SMA配合比不准。

然后将木质素纤维加入到搅拌锅和骨料共同进行干拌,再添加经计算机控配比控制计量石粉及沥青,拌和后,完成成品料生产。

SMA干拌时间为4秒～5秒,湿拌30秒～45秒。

多种材料加热温度控制:沥青加热温度160℃～165℃,现场制作温度165℃～170℃,加工最高温度175℃,集料加热温度190℃～200℃,混合料出场温度175℃～185℃,混合料最高温度(废弃温度)195℃。

SMA混合料储存时间不宜太长,储存温度必需要确保,方便预防混合料沥青析漏及混合料表面成硬壳。

二、沥青马蹄脂碎石拌制质量是路面施工前提确保多种原材料规格和质量是控制沥青马蹄脂碎石混合料拌制质量关键。

对备料工作要尤其重视,要求多种原材料规格、质量一定符合设计施工要求。

SMA-13沥青玛蹄脂路面关键施工技术

SMA-13沥青玛蹄脂路面关键施工技术摘要：以贵安新区金马路道路工程项目沥青玛蹄脂碎石混合料上面层SMA-13为实例，从原材料、配合比、拌合、级配控制以及接缝处理等方面阐述了SMA-13沥青玛蹄脂碎石混合料关键施工技术。

研究成果可供类似项目提供参考。

关键词：沥青玛蹄脂油石比稳定度流值孔隙率1.工程概况贵安新区金马路位于贵阳市贵安新区，道路整体线形呈南北走向，起点接金清路，向南依次经过金花镇、麦坪乡、湖潮乡、马场，终点位于马场镇小干河村。

我标段为贵安新区金马路道路工程路面7标，起讫里程为K0+000～K13+040，线路全长13.04km，其中包括贵红立交和天河潭立交。

标准路面宽度为60米，行车道路面结构层面层为5cm (SMA-13)+5cm (AC-20C)+7cm (AC-25C)沥青混凝土，基层为36厘米厚5%水泥稳定碎石，垫层为20厘米厚级配碎石。

人行道路面结构为6cm透水砖+10cm C15透水混凝土+10cm级配碎石。

沥青采用甲供进口埃索SBS（I-D）级改性沥青。

2 关键技术2.1原材料沥青玛蹄脂碎石混合料（SMA）是一种性能优良的沥青混合料[1-4]。

SMA-13原材料设计要求比普通沥青混凝土（AC）高，应严控0-5mm机制砂和5-10 mm玄武岩碎石的粒径级配。

机制砂要求细粉含量高，0.6mm筛孔通过率为30%，SMA-13矿料为间断级配，控制5-10 mm碎石中粒径4.75mm通过率为5%。

沥青采用埃索SBS（I-D）级改性沥青并添加抗剥落剂，纤维采用德国产JRS颗粒纤维。

2.2配合比生产配合比设计是关键，重点控制4.75mm筛孔通过率，结合原材料实际情况分别选取粒径4.75mm的通过率22%、26%、30%。

选取4.75mm粒径的通过率为26.5 %的矿料级配。

根据马歇尔试验结果，最终确定最佳油石比为6.1%。

2.3拌合和级配控制材料拌合是SMA路面施工至关重要的环节，矿料用量应符合生产配合比波动范围。

SMA施工工艺

SMA施工工艺标题： SMA（Stone Mastic Asphalt）施工工艺详解一、引言SMA（Stone Mastic Asphalt，即沥青玛蹄脂碎石混合料）作为一种先进的道路面层材料，因其良好的高温稳定性、低温抗裂性以及优异的抗滑耐磨性能，在现代公路建设中得到了广泛应用。

本文旨在详细介绍SMA的施工工艺流程和技术要点。

二、SMA施工前准备1. 原材料准备：包括高质量的粗细骨料、改性沥青、纤维稳定剂等主要原材料。

所有材料需通过严格的质量检验，确保满足设计要求。

2. 施工设备检查：确保拌和设备、摊铺机、压路机等机械设备处于良好工作状态，符合SMA施工的技术标准。

3. 施工环境条件：选择适宜的气候条件进行施工，一般要求气温在5℃以上，雨天或路面潮湿时不宜施工。

三、SMA拌和工艺1. 按照设计配合比准确计量各种原材料，并先将干性骨料与矿粉投入拌和缸进行预拌。

2. 再加入改性沥青，采用间歇式拌和设备进行充分拌和，确保沥青均匀包裹在骨料表面。

3. 在沥青混合料接近出料口时，再加入纤维稳定剂，短时间快速拌和，防止纤维过度分散。

四、SMA摊铺及压实工艺1. 摊铺前，应保证下承层清洁、干燥，无杂物污染。

2. 使用专业SMA摊铺机进行摊铺作业，摊铺过程中要保持连续、均匀，避免出现离析现象。

3. 摊铺后立即进行初压，采用轻型钢轮压路机由外向内碾压，然后采用振动压路机进行复压和终压，确保压实度达到设计要求。

4. 碾压过程中应注意控制碾压温度，遵循“紧跟、慢压、高频、低幅”的原则。

五、质量控制与验收对施工过程中的各项指标进行实时监控，如拌和温度、摊铺厚度、压实度等，确保施工质量。

完工后，按照相关规范进行验收，主要包括平整度、压实度、渗水系数等项目的检测。

总结，SMA施工工艺技术要求高，从原材料的选择、拌和、摊铺到压实，每个环节都需要精细操作和严格控制，只有这样，才能充分发挥SMA的优势，保障道路工程的质量和使用寿命。

沥青玛蹄脂SMA-10面层施工工艺

100
软化点（℃） 46
溶解度（%）
99.5
闪点（℃）
260
蜡含量 (%) 2.2
质量损失 (%) ±0.8
针入度损失(%)
61要求
项目
石料压碎值不大于（%）
洛杉矶磨耗损失不大于（%）
视密度不大于（%）
吸水率
不大于（%）
与沥青粘附性不小于（级）
混合料配合比设计
沥青玛蹄脂碎石（SMA）混合料配合比设计采用马歇尔试件体积设计方法，通过目标配合比设计，生产配合比设计及试拌试铺验证的三个阶段，确定
290 TRANSPOWORLD 2012No.15 (Aug)
输，因沥青玛蹄脂的粘性较大，运料车的车厢底部及四壁应涂防粘物，防止混合物粘结厢壁，但应控制用量，防止滴漏。
SMA混合料的性能指标、配合比设计的方法和步骤及体积指标的测定等均按《公路沥青路面施工技术规范》JTG F40-2004的规定执行。
混合料的拌和
严格掌握改性沥青和集料的加热温度以及SMA沥青混合料的出厂温度。集料温度应比沥青高10～15℃，热混合料成品在贮料仓储存后，其温度下降不应超过10℃。改性沥青混合料各工序的施工控制温度比普通沥青混合料一般应高 10～20℃，施工温度控制范围见表1。
材料要求
石油沥青技术要求见表2；粗集料质量技术要求见表3；细集料质量技术要求见表4。
工程实例
本工艺2009年应用于国道107线白马河大桥至邢台北环段工程，公路路面设计为双向八车道。利用本工艺对路面表面层进行铺筑，很好的保证了平整度，满足了设计和规范要求，确保了工程质量优良。
作者单位：邢台市路桥建设总公司
由于SMA混合料中，改性沥青与集料表面的交互作用，使集料表面有较厚的结构沥青膜及沥青玛蹄脂，路面成型后空隙率较小，基本不渗水，因此沥青与空气和水接触少，延缓了沥青结合料的老化，增强了SMA路面的水稳定性和抗疲劳能力，同时也有效保护了中、下面层及基层，提高了路面的整体强度。

SMA路面的特点与施工工艺

SMA路面的特点与施工工艺摘要：SMA沥青混合料在施工中经过大量的研究、试验和总结，目前该工艺已被广泛推广于高速及地方高等级公路的路面。

文章对江阴大桥九圩连接线改造工程SMA的特点、设计、施工和现场测试等作了系统介绍。

关键词：SMA特点设计施工测试1 概述沥青玛蹄脂混合料（SMA）是常用于高等级公路路面的沥青混合料。

SMA是一种由沥青、纤维稳定剂、矿粉和少量的细集料组成的沥青马蹄脂填充间断级配的粗集料骨架间隙而组成的沥青混合料。

其≥4.75mm的粗集料比例高达70~80%，矿粉用量8~13%，混合料中0.075mm的通过率高达8~10%，由于是间断级配，很少使用细集料。

沥青含量高达5.7~6.0%，同时需添加0.3%混合料总量的木质素纤维和0．4％沥青用量的抗剥落稳定剂。

SMA沥青玛蹄脂碎石混合料路面是沥青、矿粉、纤维稳定剂及少量细集料组成的沥青玛蹄脂结合料，充填于间断级配的粗集料碎石骨架的间隙形成的一种沥青混合料。

简单的说：SMA是由互相嵌挤的粗集料骨架和沥青玛蹄脂两大部分组成的。

SMA是一种新型的路面材料，具有良好的路用性能：除具有良好的表面功能、抗滑、抗高温、车辙、减少低温开裂、平整度高、噪音小、能见度好等特点外，SMA还具有路面抗变形能力强、不透水、使用寿命长、维修养护小等优点，同时SMA还可以减薄表面层厚度，易于施工和维修。

由于沥青玛蹄脂具有上述各项优点，因此，目前在高等级公路建设中被广泛应用为高等级路面材料。

但是如果原材料不好，施工不认真，质量管理不重视，仍然不能取得满意的结果。

而且存在生产成本高，拌和楼产量低，间断级配混合料的质量控制要求高，施工难度大等风险。

只有抓住SMA的特点，合理组织施工，严格按规程操作，才能取得良好的成果。

2 SMA配合比设计方法SMA混合料配合比设计方法，我国主要是采用马歇尔试验法，又结合我国工程实际情况进行。

其步骤如下：2.1 原材料的选择和要求（1）沥青：采用SBS改性沥青。

工程沥青玛蹄脂碎石混合料(SMA)面层施工技术指南

高速公路改扩建工程沥青玛蹄脂碎石混合料（SMA）面层施工技术指南二零二零年六月目录一、原材料 (1)二、SMA配合比设计 (4)三、SMA拌合 (7)四、SMA运输 (10)五、SMA摊铺 (11)六、SMA压实 (12)七、SMA接缝 (15)八、施工质量管理和验收 (16)一、原材料1.1 粗集料用于SMA的粗集料应采用质地坚硬、表面粗糙、形状接近立方体、有良好的嵌挤能力的破碎集料，在细破作业时不得采用颚式破碎机加工。

其质量应符合表1的技术要求。

1.2 细集料细集料应符合表2的技术要求。

表2 沥青面层用细集料质量技术要求1.3 填料填料必须采用由石灰石等碱性岩石磨细的矿粉。

矿粉必须保持干燥，能从石粉仓自由流出，其质量应符合表3的技术要求。

为改善沥青结合料与集料的粘附性，本项目使用水泥替换部分矿粉，替换量为集料总重量的3%。

1.4 沥青结合料表面层聚合物SBS改性沥青的技术要求应符合《公路沥青路面施工技术规范》(JTG F40－2004)中I-D的要求及招标文件要求，即表4。

1.5 纤维稳定剂本项目使用絮状木质素纤维，以吸附沥青，减少析漏。

木质素纤维的质量，应符合表5的技术要求。

纤维应能承受250℃以上的环境温度不变质，且对环境不造成公害，不危害身体健康。

纤维应存放在室内或有棚盖的地方，在运输及使用过程中应防止受潮、结团，已经受潮、结团，不能在拌和时充分分散的纤维，不得使用。

二、SMA配合比设计配合比设计采用马歇尔法，目标配合比控制应满足马歇尔试验各项技术指标要求，如表6。

沥青混合料配合比设计分三阶段，即目标配合比设计阶段、生产配合比设计阶段、生产配合比验证阶段。

三阶段设计合格后即可开展大规模施工。

2.1 SMA-13沥青混合料的目标配合比设计（1）选定初试级配。

公称最大粒径等于或小于9.5mm的SMA混合料，以2.36mm作为粗集料骨架的分界筛孔，公称最大粒径等于或大于13.2mm的SMA混合料以4.75mm作为粗集料骨架的分界筛孔。

沥青玛蹄脂碎石SMA-16上面层施工技术控制

2012年9月第27期科技视界SCIENCE &TECHNOLOGY VISION 科技视界Science &Technology Vision沥青玛蹄脂碎石SMA-16是一种典型的骨架密实结构。

采用间断型密级配矿料与沥青组成沥青混合料时,由于矿料集颗粒集中在级配范围两端,缺少中间颗粒,所以一端粗颗粒相互支撑嵌挤形成骨架,另一端较细颗粒填充于骨架留下的空隙中间,使整个矿料结构呈现密实状态,形成密实骨架-结构。

1主要原材料组成及生产配合比情况1.1粗集料SMA-16结构粗集料规格分别为:A 料19-9.5mm、B 料9.5-4.75mm、C 料4.75-2.36mm 三种。

1.2细集料机制砂2.36-0mm。

SMA-16沥青混合料中的细集料机制砂,应洁净、干燥、无风化、无杂物,且有适当的颗粒级配,同时要求与沥青有良好的粘附能力。

对机制砂的棱角性和含泥量指标提高控制,努力控制机制砂的含泥量,细集料堆放必须采取覆盖措施。

1.3沥青SMA 路面采用集中工厂化生产的改性沥青,SBS 改性剂掺量为沥青用量的4.5%。

1.4矿粉矿粉要求干燥、洁净、能自由地从矿粉仓流出,坚决禁止使用回收粉。

1.5木质素纤维木质素纤维在混合料中起到加筋、分散、吸附和吸收沥青、稳定、增粘五大作用。

1.6抗剥落剂SMA 混合料中必须掺加抗剥落剂。

抗剥落剂的添加必须按比例均匀加入热熔状改性沥青中,掺配比例按沥青质量的0.3%掺配。

1.7SMA-16技术指标的确定主要技术指标参数的确定(1)粉胶比:1.8±0.1;(2)油石比:5.9%+0.1%、5.9%-0.2%;(3)马歇尔试件击实次数:双面各击实75次;(4)现场孔隙率:现场4%-6%,室内试验指标3-4.5;(5)沥青饱和度:≥70%;(6)矿料间隙率:≥16.5%;(7)稳定度:≥8.0kN;(8)构造深度:0.8-1.3;(9)渗水系数:≤50mL/min(室内);(10)平整度:б≤0.8mm。

寒冷地区沥青玛蹄脂(SMA)路面施工工法

寒冷地区改性沥青SMA路面施工工法1 工法特点1.1针对寒冷地区沥青混凝土路面低温裂缝病害严重特点，主要考虑沥青路面低温抗裂性能。

在改性沥青SMA混合料配合比设计中，改性沥青用量、纤维稳定剂掺量、矿粉用量采用高限，提高混合料中改性沥青马蹄脂数量，增强结合料拉伸性能，提高混合料的低温抗裂性能。

1.2寒冷地区施工期间平均温度较低，改性沥青SMA用于表面层，厚度较薄，温度散失快。

施工过程中保证混合料温度处于较高状态很关键，沥青加热温度、集料加热温度采用高值，混合料运输严密覆盖，减少热量损失，使混合料摊铺时处于高温状态，压路机紧跟摊铺机碾压，使混合料在高温条件下快速成型，确保SMA路面整体质量。

2 适用范围本工法适用于寒冷地区高等级公路、城市干道、机场跑道等使用热拌改性沥青SMA路面施工。

3 工艺原理3.1改性沥青、矿粉、纤维稳定剂采用高限，SMA中改性沥青马蹄脂数量增加，使改性沥青马蹄脂的韧性和柔性更好，混合料低温变形性能增强，结合料的拉伸性能提高，大幅提高混合料的低温抗裂性。

3.2寒冷地区施工期平均气温相对较低，SMA一般用于表面层，温度散失快，混合料温度较低时，影响路面平整度及碾压质量，在拌和、运输、摊铺、碾压过程中强调温度控制，使混合料在高温下快速成型，确保SMA路面的施工质量。

4 施工工艺流程及操作要点4.1 工艺流程图4.1施工工艺流程图4.2.1施工准备1混合料配合比设计SMA混合料配合比设计方法与热拌沥青混合料配合比过程大致相同，区别在于SMA混合料不只将马歇尔试验的稳定度、流值作为重要控制指标，还必须进行谢伦堡析漏试验和肯特堡飞散试验, 室内试验要注意保持高温进行。

为提高混合料低温抗裂性能，在配合比设计中，沥青、矿粉、纤维稳定剂用量要采用高限，沥青用量采用5.8-6%,矿粉用量采用12%，纤维稳定剂用量0.3%。

抗剥落剂、石料质量应严格要求，采用改性沥青，增加沥青玛蹄脂与集料间的粘附性，减小空隙率，减少低温产生的裂缝。

沥青玛蹄脂碎石上面层SMA-13施工技术方案

（此文档为Word格式，下载后可以任意编辑修改！）（文件备案编号：）施工方案工程名称：编制单位：编制人：____________________审核人：____________________批准人：____________________编制日期：年月日、编制依据（1）、《公路工程国内招标文件范本》（2）、JTG F40-2004《公路沥青路面施工技术规范》（3）、JTGE 42-2005《公路工程集料试验规程》（4）、JTG F80/1-2004《公路工程质量检验评定标准》（5）、JTJ 034-2000《公路路面基层施工技术规范》（6）、JTG H30-2004《公路养护安全作业规程》（7）、J TJ/T 019-98《公路土工合成材料应用技术规范》（8）、J TG D81-2006《公路交通安全设施施工技术规范》（9）、JTJ/T006-98《公路环境保护设计规范》（10）、JTJ 073.2 - 2001《公路沥青路面养护技术规范》（11）、国家的法律、法规及地方有关施工安全、工地保证、人员健康、劳动保护、土地使用与管理、环境保护与文明施工方面的具体规定和技术要求。

（12）、业主公司提供的工程施工招标文件、施工设计图纸。

（13）、业主公司发布的《施工招标文件》、《合同协议书》（14）、我单位多年从事高速公路养护的施工经验，现有较为完备的技术设备和施工能力等。

二、目的及适用范围为指导沥青玛蹄脂碎石混合料SMA-13上面层的大面积施工，使工程质量达到设计要求，特编制本施工方案。

适用于山东高速（09）养护维修工程一合同沥青玛蹄脂碎石混合料SMA-13上面层的施工。

三、施工日期的确定我部施工桩号为K100+630-K165+33Q计划于4月25日开始进行沥青玛蹄脂碎石混合料SMA-13上面层的大面积施工，计划于9月20日完工，其中北环及北环高架桥于2010年6月30日完工四、工作内容1、我合同段沥青上面层处理采用为SMA-13沥青玛蹄脂碎石混合料。

沥青玛蹄脂碎石(SMA)路面施工

沥青玛蹄脂碎石(SMA)路面施工摘要：以京津高速公路采用改性沥青SMA路面的施工实践，提出把握SMA 路面施工的要点，藉以为进一步推广改性沥青SMA路面，奠定技术基础。

关键词：沥青路面、沥青玛蹄脂碎石、质量管理沥青玛蹄脂碎石（SMA）是一种由沥青结合料、矿粉、纤维与细集料组成的沥青玛蹄脂结合物，填充间断级配的粗集料骨架间隙所形成的沥青混合料。

以它修筑的路面，具有优异的面层功能特性，稳定性好。

由于具有高度的抗滑性、平整性和抗车辙能力，降低交通噪音，改善雨天的能见度，所以为车辆行驶提供了优良的安全性和舒适性。

同时，由于SMA路面耐久性好，养护工作少，使用寿命长，综合经济效益和环境效益好。

作为《公路沥青路面设计规范》中SMA首选抗滑面层在京津高速公路面层采用，在实践中加深了对SMA路面的认识，也为今后进一步在高等级路面中采用SMA路面奠定了可靠的技术基础。

一．SMA路面的技术特点SMA的特点可以归纳为三多一少，粗集料多、矿粉多、沥青结合料多、细集料少。

它由大比例的粗集料构成坚固的骨架结构，并以丰富的沥青玛蹄脂填充骨架，交通荷载主要由粗集料骨架支承，充分利用了集料的嵌挤作用，提高了路面高温抗车辙能力；SMA中粗集料所形成的空隙由沥青、矿料和纤维组成的玛蹄脂所填充，成为密实结构，空隙率小，集料颗粒表面沥青膜厚，不仅使混合料具有很好的耐疲劳性能，而且所铺路面具有良好的耐久性；SMA混合料粗集料多，所用石料质量好，路面表面构造深度大，具有良好的抗滑和降噪作用；SMA 混合料中沥青玛蹄脂，使混合料具有良好的柔韧性，增强了低温抗裂性能。

二．SMA对原材料的基本要求SMA混合料良好的技术特性，源自对原材料的严格要求。

1.沥青结合料SMA混合料对沥青结合料的要求比普通的沥青砼要求高，其质量必须满足沥青玛蹄脂的需要，要有较高的粘度，针入度小，软化点高，以保证有足够的高温稳定性和低温韧性。

高等级公路的SMA路面宜采用符合技术标准要求的改性沥青。
