供配电复习
供配电技术复习提纲
第一章电力系统概论1、电力系统定义、组成：由发电厂、变电所、电力线路、电能用户组成的一个整体。
作用：发电厂——将一次能源转换成电能。
变电所——接受电能、变换电压和分配电能。
电力线路——将发电厂、变电所和电能用户联接起来，完成输送电能和分配电能的任务。
2、供配电系统的组成、功能：总降变电所是电能供应的枢纽，降电压，供给高压用电设备。
高压配电所接受电压再分配。
配电线路分高压配电线路和低压配电线路。
车间变电所将电压降为380/220V。
用电设备按用途可分为动力用电设备、工艺用电设备、电热用电设备、试验用电设备和照明用电设备等。
3、供配电基本要求：安全、可靠、经济、优质4、额定电压：能使电气设备长期运行在经济效果最好的电压。
5、电力系统的中性点运行方式有哪几种？各自有哪些特点以及适用范围？答：1.中性点不接地系统、中性点经消弧线圈接地系统、中性点直接接地系统和中性点经电阻接地系统。
前两种为小接地电流系统，后一种为大接地电流系统； 2.3～63kV系统，一般采用中性点不接地运行方式。
3～10kV系统接地电流大于30A；20～63kV 系统接地电流大于10A时，应采用中性点经消弧线圈接地的运行方式。
110kV及以上系统和1kV以下低压系统采用中性点直接接地运行方式。
6、电能的质量指标有哪些？每个指标的定义及其实际意义？电压偏差是电压偏离额定电压的幅度，一般以百分数表示；电压波动是指电压的急剧变化；电压闪变是指周期性电压急剧变化引起光源光通量急剧波动而造成人眼视觉不舒适的现象；频率质量；7、如何提高供电可靠性？合理配置继电保护装置；采用安全自动装置如低频率自动减载装置、备用电源自动投入装置等；从设备选型和维修入手；改变供电方式，提高供电线路和变电站主接线运行的可靠性；提高供电系统的自动化、信息化管理水平。
8、电力负荷分类，以及每种负荷对供电要求。
一级负荷：中断供电将造成人身伤亡者；中断供电将在政治上、经济上造成重大损失者;中断供电将影响有重大政治、经济影响的用电单位的正常工作的负荷。

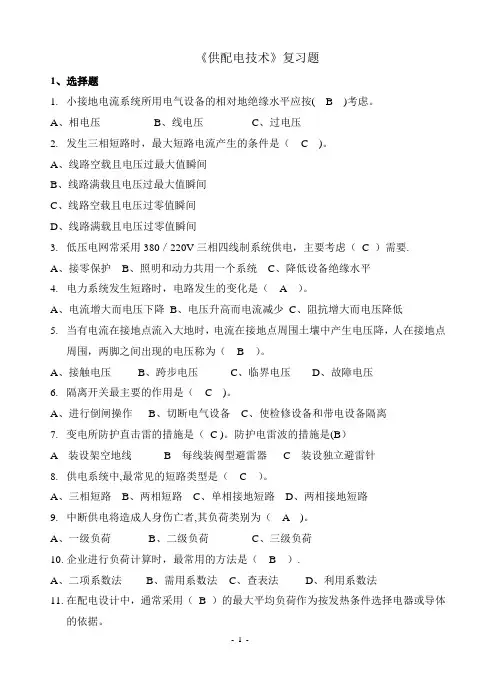

供配电技术复习题
《供配电技术》复习题1、选择题1.小接地电流系统所用电气设备的相对地绝缘水平应按( B )考虑。
A、相电压B、线电压C、过电压2.发生三相短路时，最大短路电流产生的条件是（ C )。
A、线路空载且电压过最大值瞬间B、线路满载且电压过最大值瞬间C、线路空载且电压过零值瞬间D、线路满载且电压过零值瞬间3.低压电网常采用380／220V三相四线制系统供电，主要考虑（C ）需要.A、接零保护B、照明和动力共用一个系统C、降低设备绝缘水平4.电力系统发生短路时，电路发生的变化是（ A ）。
A、电流增大而电压下降B、电压升高而电流减少C、阻抗增大而电压降低5.当有电流在接地点流入大地时，电流在接地点周围土壤中产生电压降，人在接地点周围，两脚之间出现的电压称为（ B ）。
A、接触电压B、跨步电压C、临界电压D、故障电压6.隔离开关最主要的作用是（ C )。
A、进行倒闸操作B、切断电气设备C、使检修设备和带电设备隔离7.变电所防护直击雷的措施是（C )。
防护电雷波的措施是(B）A 装设架空地线B 每线装阀型避雷器C 装设独立避雷针8.供电系统中,最常见的短路类型是（ C ）。
A、三相短路B、两相短路C、单相接地短路D、两相接地短路9.中断供电将造成人身伤亡者,其负荷类别为（ A )。
A、一级负荷B、二级负荷C、三级负荷10.企业进行负荷计算时，最常用的方法是（ B ）.A、二项系数法B、需用系数法C、查表法D、利用系数法11.在配电设计中，通常采用（B ）的最大平均负荷作为按发热条件选择电器或导体的依据。
A、20minB、30minC、60minD、90min12.尖峰电流指单台或多台用电设备持续时间为（A ）左右的最大负荷电流。
A、1～2sB、5~6sC、15～20sD、30～40s13.不是电气主接线的基本要求（ D ）。
A、可靠性B、灵活性C、经济性D、紧凑性14.中断供电将造成人身伤亡，政治、经济上造成重大损失,重大设备损失、重大产品报废、用重要原料生产的产品报废的电力负荷是（ A ）。
供配电技术(自动化),总复习
2021/3/7
13
（五）全厂计算负荷的计算
1、总降压变电所变压器低压侧计算负荷
P3(02) KpP3.0i
Q3(02) KqQ3.0i
S3(02)
P Q 2 3(06)
2 3(06)
式中，P30
i
，Q30
：各车间的计算负荷；
i
P30（2），Q30（2），S30（2）：全厂变压器低压侧的计算负荷。
Kp 0.9~0.95 Kq 0.95~0.97
2、全厂（变压器高压侧）计算负荷
①导线上的电能损耗减少；②导线截面减小。
Ⅱ、因为线路的电压损耗
U PRQX UN
如果 cosφ↑→Q↓→ΔU↓（则线路的电压损耗减少。）
2021/3/7
12
Ⅲ、因为设备容量
S P2 Q2
如果 cosφ↑→Q↓（S一定）P↑，提高了供电设备的 供电能力。
Ⅳ、cosφ↑→S30↓→I30↓电能损耗↓→摊在用户上的费 用减少了。
2021/3/7
5
二级负荷：是断供电，将造成重大设备的局部损坏， 大量原材料报废，生产紊乱者。 例如：连铸机传动装置，生产照明等。 要求：①允许短时（几分钟）停电；②要有双回路电 源供电。 例如两个来自不同的变压器；不同的母线段。
三级负荷：不属于一、二级的负荷。 例如：办公楼、检修车间用电等。 要求：无停电要求，可采用单回路供电。
定电压是一次加额定电压，二次空载（开路）时的电压。 ①变压器二次侧供电线路较长，其二次绕组额定电压应比相连线路
额定电压高10％； ②若二次侧供电线路不长，其二次绕组额定电压应比相连线路额定
电压高5％。
2021/3/7
2
如图，确定各变压器、电力线路及发电机的额定电压（单位：kV）。
供配电期末复习题答案
供配电期末复习题答案一、单项选择题1. 供配电系统中，电压等级通常分为高压、中压和低压，其中低压系统通常指的是电压不超过（）。
A. 1000VB. 380VC. 220VD. 110V答案：C2. 在三相四线制供电系统中，中线的作用是（）。
A. 传输电流B. 传输电压C. 保持三相平衡D. 接地保护答案：D3. 配电网的功率损耗主要由哪两个因素决定？（）A. 电流和电压B. 电压和电阻C. 电流和电阻D. 电流和功率答案：C二、多项选择题1. 以下哪些设备属于变电站的主要设备？（）A. 变压器B. 断路器C. 隔离开关D. 电容器答案：ABC2. 配电网的电压调整方法包括（）。
A. 改变变压器分接头B. 调整线路参数C. 使用无功补偿装置D. 增加线路长度答案：AC三、判断题1. 配电网的供电可靠性可以通过提高供电线路的冗余度来提高。
（）答案：正确2. 配电网的无功功率补偿可以减少线路损耗，提高供电效率。
（）答案：正确四、简答题1. 简述配电网的电压调整方法有哪些？答：配电网的电压调整方法主要包括改变变压器分接头位置、使用无功补偿装置、调整线路参数等。
2. 配电网的供电可靠性受哪些因素影响？答：配电网的供电可靠性受多种因素影响，包括供电设备的可靠性、供电线路的冗余度、供电系统的运行维护水平等。
五、计算题1. 假设一个配电网的供电线路总长度为10km，线路电阻为0.5Ω/km，负载功率为100kW，负载功率因数为0.8，求该配电网的功率损耗。
答：首先计算线路电流I=P/(√3*U*PF)=100000/(√3*10^3*0.8)≈72.5A，然后计算功率损耗P_loss=I^2*R=72.5^2*0.5*10≈2675W。
2. 某配电网的变压器额定功率为500kVA，额定电压为10kV，求该变压器的额定电流。
答：根据变压器额定功率和电压，可以计算出额定电流I=P/(√3*U)=500000/(√3*10000)≈94.28A。
供配电复习资料
供配电复习资料供配电复习资料一、引言供配电是电力系统中至关重要的一环，它负责将发电厂产生的电能送达用户。
为了更好地理解和掌握供配电的知识，以下是一份供配电复习资料，希望对大家的学习有所帮助。
二、供配电系统概述供配电系统是由发电厂、变电站、配电站和用户组成的。
发电厂负责将机械能转化为电能，而变电站则将高压电能转换为适合输送的中压电能。
配电站则将中压电能转换为适合用户使用的低压电能。
三、供配电系统的组成1. 发电厂发电厂是供配电系统的起点，它通过燃煤、水力、核能等方式产生电能。
发电厂通常由发电机、锅炉、汽轮机等设备组成。
2. 变电站变电站是将发电厂产生的高压电能转换为适合输送的中压电能的场所。
变电站通常由变压器、开关设备等组成。
3. 配电站配电站是将中压电能转换为适合用户使用的低压电能的场所。
配电站通常由配电变压器、开关设备等组成。
4. 用户用户是供配电系统的终点，他们通过电表使用电能。
用户可以是家庭、工厂、商店等。
四、供配电系统的运行方式供配电系统可以采用不同的运行方式，常见的有单供电、双供电和备用供电。
1. 单供电单供电是指供配电系统中仅有一条电源线路向用户供电。
这种方式成本较低，但可靠性较差。
2. 双供电双供电是指供配电系统中有两条独立的电源线路向用户供电。
这种方式可提高供电可靠性，但成本较高。
3. 备用供电备用供电是指供配电系统中有备用的电源线路，在主供电线路发生故障时，备用线路会自动接管供电。
这种方式可提供较高的供电可靠性。
五、供配电系统的保护措施为了确保供配电系统的安全运行，需要采取一系列的保护措施。
1. 过载保护过载保护是指当供配电系统中的电流超过额定值时，保护装置会自动切断电路，以防止设备过热损坏。
2. 短路保护短路保护是指当供配电系统中的电路发生短路时，保护装置会迅速切断电路，以防止电流过大造成设备损坏或火灾。
3. 接地保护接地保护是指当供配电系统中的设备发生漏电时，保护装置会将电流导向地面，以确保人身安全。

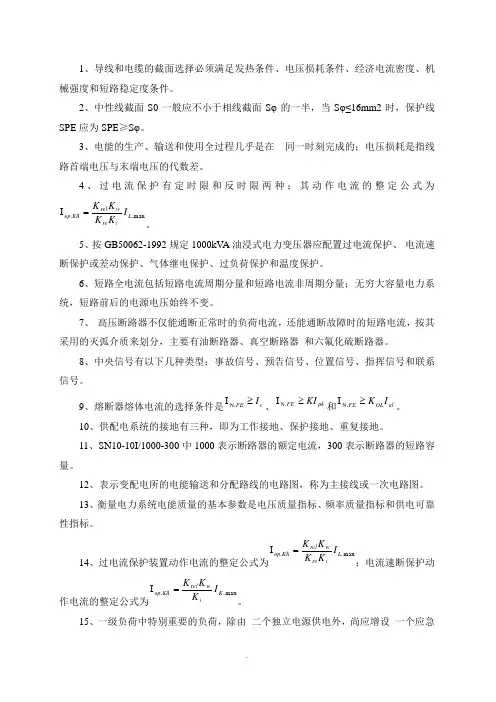

供配电技术复习
1、导线和电缆的截面选择必须满足发热条件、电压损耗条件、经济电流密度、机械强度和短路稳定度条件。
2、中性线截面S0一般应不小于相线截面S φ的一半，当S φ≤16mm2时，保护线SPE 应为SPE ≥S φ。
3、电能的生产、输送和使用全过程几乎是在 同一时刻完成的；电压损耗是指线路首端电压与末端电压的代数差。
4、过电流保护有定时限和反时限两种；其动作电流的整定公式为max..L ire wrel KA op I K K K K =I 。
5、按GB50062-1992规定1000kV A 油浸式电力变压器应配置过电流保护、 电流速断保护或差动保护、气体继电保护、过负荷保护和温度保护。
6、短路全电流包括短路电流周期分量和短路电流非周期分量；无穷大容量电力系统，短路前后的电源电压始终不变。
7、 高压断路器不仅能通断正常时的负荷电流，还能通断故障时的短路电流，按其采用的灭弧介质来划分，主要有油断路器、真空断路器 和六氟化硫断路器。
8、中央信号有以下几种类型：事故信号、预告信号、位置信号、指挥信号和联系信号。
9、熔断器熔体电流的选择条件是cFE I ≥I N .、pkFE KI ≥I N .和alOL FE I K ≥I N .。
10、供配电系统的接地有三种，即为工作接地、保护接地、重复接地。
11、SN10-10I/1000-300中1000表示断路器的额定电流，300表示断路器的短路容量。
12、表示变配电所的电能输送和分配路线的电路图，称为主接线或一次电路图。
13、衡量电力系统电能质量的基本参数是电压质量指标、频率质量指标和供电可靠性指标。
14、过电流保护装置动作电流的整定公式为max..L ire wrel KA op I K K K K =I ；电流速断保护动作电流的整定公式为max..K iwrel KA op I K K K =I 。
15、一级负荷中特别重要的负荷，除由 二个独立电源供电外，尚应增设 一个应急电源，并严禁其他负荷接入。
《供配电技术》复习题及答案
《供配电技术》复习题一、填空题:1．当正常照明因故障停电时，供继续工作用的备用照明叫 。
（应急照明）。
2．标注s 32*13—的含义是 。
(3套灯具,每套含1只32W 灯管,吸顶安装）3．照明对电压质量的要求有是 和 在允许的范围内。
（电压偏差和电压波动）4. 智能集中式电能计量管理系统主要由 部分组成。
（电脑、网络、用电控制柜）5．荧光灯回路中电容器的作用是改善灯电路的 ，对荧光灯线路消耗的 起补偿作用。
（功率因数，无功功率）6．住宅内的照明线路按规定应采用 导线,线芯截面一般用 ，或经过负荷计算后查表求得照明配电干线和分支线截面。
（铜芯绝缘，2.5㎜²)7．表征电能质量的基本指标是 。
我国采用的工频是 。
（电压与频率，50Hz ）8．在进行负荷计算时， 法一般用于用电设备台数较多，各台设备容量相差不悬殊的用电系统.通常用于干线、变配电所的负荷计算。
在计算负荷时， 不仅考虑了用电设备组的平均最大负荷，而且考虑了少数大容量设备运行时对总负荷的附加影响。
（需要系数法，二项系数法）.9．车间供电线路各种敷设方式主要有： ， ， , .(1）绝缘子明敷方式，2)穿管敷设方式，3）电缆桥架敷设方式,4）电缆沟敷设方式。
）12．车间照明方式有： , , 。
［（1)正常照明，2）应急照明，3)局部照明。
]11．架空线路中的横担的作用是:用来安装 以支持导线的，安装在电杆的上部.一般配电线路上常用的横担有木横担、 和瓷横担。
（[绝缘了(瓷瓶），铁横担］12．架空线路中的导线应具备的主要条件是： 、 、密度小、价格低、耐腐蚀。
（导电性能好、机械强度高、)。
13．从构造上来看，电缆的基本构造主要由 ， , 三部分组成。
(导电线芯，绝缘层 ,保护层)14．15．16．17．18．19．20．二、问答题：1．怎样才能减小电压偏移？答：减小电压偏移的措施有：1)正确选择电力变压器的电压分接头或采用有载调压的电力变压器；2）降低供配电系统的阻抗；3）尽量使三相系统的负荷均衡；4)合理地调整系统的运行方式；5）采用无功功率补偿装置.2。
(完整word版)供配电技术期末复习资料
供配电技术期末复习资料一一填空题1、电力系统是由发电厂、变电所、电力线路和电能用户组成的一个整体。
2、变电所的功能是接受电能、变换电能和分配电能。
配电所的功能是接受电能和分配电能。
换流站的功能是用于交流电流和直流电能的相互转换。
3、高压配电所集中接收6〜10KV电压，再分配到附近各变电所和高压用电设备。
一般负荷分散、厂区大的大型企业需设置高压配电所。
4、对供配电的基本要求是安全、可靠、优质、经济。
5、如图所示，发电机G的额定电压为10.5KV，变压器1T 的额定电压为10.5 / 38.5KV ，变压器2T的额定电压为35 / 10.5KV ，变压器3T的额定电压为10 / 0.4KV 。
6、电力系统中性点的运行方式有四种：中性点不接地系统、中性点经消弧线圈接地系统、中性点经电阻接地系统、中性点直接接地系统。
7、中性点的运行方式主要取决于单相接地时电气设备绝缘的要求和对供电可靠性的要求。
& 我国3〜63KV系统，一般采用中性点不接地运行方式;当3〜10KV系统接地电流大于30A, 20〜63KV系统接地电流大于10A时，应采用中性点经消弧线圈接地的运行方式；110KV及以上系统和1KV以下的低压系统，采用中性点直接接地运行方式。
9、当中性点不接地系统的单相接地电流超过规定值时，为了避免产生断续电弧，引起过电压和造成短路，减小接地电弧电流，中性点应经消弧线圈接地。
10、电能的质量指标为电压、频率和可靠性。
11、电压偏离是电压偏移额定电压的幅度。
12、电压波动是指电压的急剧变化。
13、周期性电压急剧变化引起光源光通量急剧波动而造成人眼视觉不舒服的现象，称为闪变。
14、我国将电力负荷按其对供电可靠性的要求划分为三类。
15、一级负荷应由两个独立电源供电。
16、二级负荷应由两回线路供电。
17、按其工作制，电力负荷可分为连续工作制负荷、短时工作制负荷和反复短时工作制负荷。
18、反复短时工作制负荷可用负荷持续率来表示。
供配电技术复习题(附答案)
一、填空题1. 电力系统运行状态包括正常运行状态、不正常运行状态和故障状态。
2. 最大短路电流是指在被保护范围末端，在最大运行方式下的三相短路电流。
3. 校验电流保护的灵敏系数时，最小短路电流是指在被保护范围末端，在最小运行方式下的两相短路电流。
4. 继电保护由三部分组成，即测量部分、逻辑部分和执行部分。
5 消弧线圈可以有欠补偿、过补偿及完全补偿三种补偿方式。
6．电力系统继电保护的基本性能要求有选择性、速动性、灵敏性和可靠性。
7. 限时电流速断保护的选择性是靠动作电流值和动作时间来保证的。
8. 限时电流速断保护能保护的范围为本线路的全长和下一条线路的一部分。
9. 瞬时电流速断保护的保护范围为本线路（前面）一部分。
10. 电流保护的三种基本接线方式是三相星形接线（完全星形接线）、两相星形接线（不完全星形接线）和两相电流差接线。
11. 距离保护实际上是测量保护安装处至故障点之间阻抗的大小，故又称为阻抗保护。
12. 全阻抗继电器受故障点过渡电阻的影响比方向阻抗继电器小。
13. 距离保护中，保护离短路点越近受过渡电阻影响越大。
14. 特性圆在+R轴方向上所占面积越大，受过渡电阻影响越小。
15. 纵联差动保护实际接线方式：环流法和均压法。
16. 高频保护是以输电线路本身作为通信通道的纵联保护。
17. 高频通道分为相-相制和相-地制两种方式，我国一般采用相-地制。
18. 高频信号的利用方式可以分为经常有高频和经常无高频两种方式。
电力系统中广泛采用经常无高频方式。
19. 高频保护以其传送信号性质的不同，可以分为传送闭锁信号、允许信号和跳闸信号三种类型。
20．高频闭锁方向保护的动作条件是功率方向为正和收不到高频载波信号。
21. 相差高频保护是利用高频电流信号，比较被保护线路两侧工频电流的相位，从而决定其是否动作的一种保护。
22. 轻瓦斯保护动作于发信；重瓦斯保护动作于跳闸。
23. 电力变压器的两大主保护分别是瓦斯保护和纵联差动保护或电流速断保护。
供配电复习资料
供配电复习资料1、电力系统中性点运行方式：电力系统中作供电电源的发电机和变压器的中性点接地方式。
（电源中性点不接地、中性点经阻抗（消弧线圈或电阻）接地、中性点直接接地）2、计算负荷：根据用电设备容量统计计算求出的，用来按发热条件选择供配电系统中各元件的负荷值。
3、尖峰电流：指持续时间1～2s的短时最大负荷电流，主要是用来选择熔断器和低压断路器、整定继电保护装置及检验电动机自起动条件等。
4、无限大容量电力系统：无限大容量电力系统，指其容量相对用户供配电系统大得多的电力系统，当用户供电系统的负荷变动甚至发生短路时，电力系统变电所馈电母线上的电压基本维持不变。
如果电力系统的电源总阻抗不超过短路回路总阻抗的5%~10%，或电力系统容量超过用户供电系统容量50倍时，可将电力系统视为无限大系统。
5、最大、最小运行方式：使电力系统短路阻抗最小、短路电流最大的运行方式为最大运行方式，使电力系统短路阻抗最大，短路电流最小的运行方式为最小运行方式。
6、一次电路、一次设备：供配电系统中担负输送、变换和分配电能任务的电路称为主电路，也叫一次电路；一次电路中的所有电气设备称为一次设备。
7、二次电路、二次设备：用来控制、指示、监测和保护一次电路运行的电路，称为二次电路。
二次电路中的所有电气设备称为二次设备。
8、继电器：继电器是一种在其输入的物理量（电气量或非电气量）达到规定值时，其电气量输出电路被接通（导通）或分断（阻断、关断）的自动电器。
9、接触电压和跨步电压：接触电压是指设备的绝缘损坏时，在身体可同时触及的两部分之间出现的电位差。
跨步电压是指人在接地故障点附近或有电流流过的大地上行走时，加于两脚之间的电压。
1、什么是电力系统的中性点？它有哪几种运行方式？各有什么优缺点？说明各自适用范围。
答：电力系统的中性点是指作为供电电源的发电机和变压器的中性点。
电力系统的中性点有三种运行方式：①电源中性点不接地；②中性点经阻抗（消弧线圈或电阻）接地；③中性点直接接地。
供配电技术复习知识点
供配电技术复习知识点一．填空题1.供电系统中，配电所的任务是接受电能和分配电能，变电所的任务接受电能变换电压、分配。
2.衡量电能质量两个基本参数是电压、频率。
3.我国三道6千伏系统一般采用中性点经消弧线图接地运行方式，110千伏即以上电力系统中心点采用中性点直接接地运行方式。
4.工厂的用电设备，按工作制分为连续工作制、短时工作制、断续周期工作制。
5.当供电系统中发生短路时，相当大的短路电流通过电气和导体时会产生电动效应和热效应。
6.电弧熄灭的条件是必须使触头间电弧中的去游离率大于游离率。
7.6道10千伏变压器（2侧电压，220V、380V），Y yno联结和D yn11联结两种常见的联结组别。
8.母线是供电装置中用来汇集和分配电能的导体。
9.工厂供电系统中，过电流保护装置有短路保护，单相接地保护，过负载保护。
10.供电系统中电力电容器的作用是补偿系统中的无功率提高功率因素。
11.电力线路允许的电压偏差一般为。
12.电力系统中，各级电压及其所联系的变配电阻称为电力网。
13.工场中自备电源最常见的是柴油发电机组。
14.电流负感器的二次测不能开路，电压负感器二次测不能短路。
二．简答题1、电力变压器运行必须满足哪些条件？答 a.所有并列变压器的额定一次电压和二次电压必须对应相等。
b.所有并列变压器的阻抗电压必须相等。
c.所有并列变压器的联结组别必须相等。
2、继电保护有哪些任务？对继电保护有哪些基本要求？答基本任务：故障时动作跳闸；异常状态时发生警报信号基本要求：选择性，可靠性，速动性，灵敏性3、什么叫接触电压，跨步电压？一般离接地故障点多远范围对人身比较安全？答：接触电压：电气设备的绝缘损坏时，在身体可同时触及的两部分之间出现的电位差。
跨步电压：在接地故障点附近行走，两脚之间所感受的电位差。
范围：通常离接地故障点20M以上时，跨步电压为零。
4、高压开关柜中常有哪些电气设备？“五防”指什么？答：电气设备：母线，隔离开关，断路器“五防”：防止误跳、误合断路器防止带负荷误拉、误合隔离器防止带电连接地线或防止带电合接刀闸防止带接地线或接地刀闸在合闸位置时误合隔离开关或断路器防止人员误入带电间隔5、高压开关放射式线路和高压树干式线路的优缺点？答：放射式优：每条线路上都装有开关设备，出现该线路故障只切断该线路，不影响基本线路。
(完整版)供配电技术复习题及答案
供配电技术复习题及答案第一章1、平均额定电压的应用场合为A.受供电设备B.线路C.变压器D.以上全部2、电能的质量标准是A.电压、频率、波形B.电压、电流、频率C.电压、电流、波形D.电压、电流、功率因数3、国家标准GB12325-90《电能质量?供电电压允许偏差》规定:10kV及以下三相供电电压允许偏差为A.?10%B.?7%C.?5% ，7%，,10%4、人们俗称的“地线”实际上是A.中性线B.保护线C.保护中性线D.相线5、如果系统中的N线与PE线全部分开，则此系统称为( )系统。
A.TN-CB.TN-SC.TN-C-SD.TT6、中性点不接地的电力系统当发生单相接地时，正常相对地电压A.升高为原来的3倍B.降低为原来的3倍C.降低为原来的倍D.升高为原来的倍7、我国110kV及以上的超高压系统的电源中性点，通常采用运行方式为A.不接地B.直接接地C.经消弧线圈接地D.随便8、我们通常以( )为界线来划分高压和低压。
A.1000VB.220VC.380VD.1000KV9、从供电的角度来说，凡总供电容量不超过( )的工厂，可视为小型工厂。
A.500kVAB.100kVAC.5000kVD.1000kV第二章测试题:1、如果中断供电将在政治、经济上造成较大损失的称为A.一级负荷B.二级负荷C.三级负荷D.保安负荷2、南方某厂的夏日负荷曲线上P占的时间为10h，冬日负荷曲线上P占的时间11为2h，则年负荷曲线上P占的时间为 1A.12hB.2330hC.2050hD.4380h3、某厂的年最大负荷为1752kW,T为4000h则年平均负荷为 maxA.800kWB.19200kWC.1752kWD.159.87kW4、某电焊变压器铭牌额定容量S=42KVA暂载率ε%=60功率因数N NCOSφ=0.62，η=0.85，给该电焊变压器供电的支线负荷P为 N CA.20.2kWB.40.34kWC.23.76kWD.47.46kW5、某工厂全年用电量为:有功电度600万度，无功电度7480万度，则该厂的平均功率因数为A.0.78B.0.62C.0.56D.0.4446、某厂全年用电量为800×10kW.h,原功率因数为0.67，现欲补偿到0.9，则装设BW--10.5--14--1型电容器个数为A.41个B.35.6个C.36个D.42个7、变压器的有功功率损耗由___两部分组成A.有功损耗和无功损耗B.铁损和铜损C.电阻损耗和电抗损耗D.以上都不对8、满负荷的负荷指的是。
供配电技术复习题
复习题一、名词解释：1、继电器的动作电流、返回电流；Ｐ１５０2、接线系数、返回系数、灵敏系数；Ｐ１５０3、短路冲击电流；Ｐ１４９4、内部过电压；Ｐ２２３5、工频接地电阻；Ｐ２４０6、电力线路的保护死区；Ｐ7、年最大负荷、平均负荷；Ｐ１５8、电动力；Ｐ５７9、冲击接地电阻；Ｐ２４１10、反时限特性；11、标幺值；Ｐ５０12、接闪器；Ｐ２２５13、尖峰电流；Ｐ３７14、无限大容量系统；Ｐ４５15、雷电过电压；Ｐ２２３16、定时限特性。
二、填空：1、工厂供电的基本要求为安全、可靠、优质和经济。
2供配电系统的接地有三种，即工作接地、保护接地、重复接地。
3、GN8-10T/1000中GN表示室内隔离，10表示该开关的额定电压，1000表示该开关的额定电流。
4、衡量电力系统电能质量的基本参数是电压参数、频率质量和供电可靠性。
5、二次回路图主要二次回路原理图、二次回路原理展开图和二次回路安装接线图。
6、电力系统是一个由发电厂、变电所、电力线路和电能用户组成的一个有机整体。
7、元件SN10-10I/1000-300中的SN表示户内式少油断路器，1000表示该元件的额定电流，300表示该元件的断流容量。
8、变压器过电流保护继电器的动作电流为，/)3(I为变.Kmax压器二次侧在系统最大运行下，三相短路时一次侧的穿越电流。
9、电力变压器内部故障的一种基本保护装置是过电流保护合速断保护；它有轻瓦斯保护、重瓦斯动作和严重漏油三个工作状态。
10、供配电系统的接地有三种，即为已有、、。
11、并联电熔器在工厂供电系统中的装设位置有高压集中补偿、低压集中补偿、就地补偿。
12、车间干线计算负荷的目的是选择车间变电所低压母线及其上的开关设备；车间变电所低压母线计算负荷的目的是选择车间变电所的变压器容量。
13、低压链式接线适用于设备距离近，容量少，台数3~5台，配电箱不超过 3 台的情况。
14、电力负荷按其工作制分为长期工作制、短期工作制和反复短时工作制等三类。
(完整word版)供配电考试复习资料
第一章绪论1、电力系统运行的要求：安全、可靠、优质、经济2、用电设备的额定电压Ur与所连接系统的标称电压Un一致3、发电机的额定电压Ur.G比所连接电网的系统标称电压Un高5%。
用于补偿线路的电压损失。
（6kV发电机额定电压为6.3kV，10——10.5）4、电力变压器的额定电压：一次绕组：直接接于发电机出线端，则其额定电压应与发电机额定电压相同。
当接于电网时，则等于电网标称电压。
二次绕组：当二次侧线路较短时，比电网标称电压高5%，用来补偿负载内部的电压损失；当二次侧输电线路较长时，考虑线路电压损失，则应比电网标称电压高10%。
5、中性点不接地系统——除保护或测量用途的高阻抗接地以外，中性点不接地的系统。
6、中性点不接地系统发生单相接地故障时，非故障相的对地电压升至电源相电，而故障相的对地电容电流将升至正常工作的3倍。
7、当单相接地故障电容电流不大于10A时，可采用中性点不接地方式；当大于10A又需在接地故障条件下运行时，应采用中性点谐振接地方式（消弧线圈接地）。
8、中性点谐振接地系统——一个或多个中性点通过具有感抗的器件接地的系统。
9、中性点直接接地系统优点：非故障相对地电压仍为相电压缺点：供电可靠性因接地故障而中断。
110KV及以上的超高压系统采用电源中性点直接接地方式，以降低电气设备的绝缘水平和造价，防止接地故障后引起的过电压10、TN系统：电源端中性点直接接地，而装置的外露可导电部分是利用保护导体连接到那个接地点上。
T接地，N不接地，S五线，C四线TN-C-S系统：三相先四后五线系统TN-S系统广泛应用在对安全要求及抗电磁干扰要求较高的场所，如办公楼、实验楼、居民楼。
在设有配电变电所的建筑中TN-S是最好的选择；TN-C系统不适用于对抗电磁干扰和安全较高的场所；TN-C-S系统自电源到建筑物内电气装置采用经济的TN-C，对安全及抗电磁要求高的场所用TN-S。
11、TT系统：只有一点（中性点）直接接地，而电气装置的外露可导电部分则是被接到独立于电源系统接地的接地极上。
供配电总复习
第三章
重点： 1.了解短路电流的计算的相关概念
周期分量、非周期分量、最大运行方式、最小运 行方式、短路电流的假想时间
2.理解短路电流的计算的目的、大容量电机对短 路电流的影响、 3.掌握短路电流的计算方法 绝对值法、相对值法（掌握例题） 4.掌握常用设备（断路器）动、热稳定的校验
第四章
重点： 1.常用的灭弧方法、电气设备的一般选择原则 2.高低压断路器、熔断器、开关柜的种类、型号和特 点、两中开关组合的使用。断路器和隔离开关的操 作顺序 3. 各设备的选择原则，尤其断路器的选择（掌握例 题），变压器容量的确定、型号选择，方案的经济 比较和确定 4.电流互感器、电压互感器的接线方式和使用注意事 项
考试题型： 一、填空 二、选择 三、问答 四、计算题 五、综合题
总复习(答疑时间周二下午3：00)
第一章 绪论 重点：1.建筑供配电系统基本概念 电力系统、变电所、额定电压、平均电压 2.电力系统各设备额定电压的确定 发电机、变压器、用电设备、电力网 3.建筑供配电系统的设计步骤 初步设计 4.电力系统中性点的接地方式
中高压系统、低压系统
第二章 负荷计算
重点： 1.负荷计算的相关概念 计算负荷、年最大负荷利用小时、需要系数 2.负荷计算的目的、单相负荷的计算原则、 功率因数提高的意义、无功补偿的方式等 3掌握需要系数法、单位指标法的负荷计算 （负荷统计计算表的应用）
继电保护的任务和要求 过电流保护电流互感器的接线方式的分析 三段式过电流保护的整定计算 变压器保护的设置原则 操作电源的作用 断路器信号
第八章
第九章 防雷与接地
雷电过电压的种类 变电所的防雷措施 低压电网防触电的原理 工作接地，保护接地，重复接地作用原 理
供配电技术复习题及答案
供配电技术复习题及答案第一章1、平均额定电压的应用场合为A.受供电设备 B。
线路 C。
变压器 D。
以上全部2、电能的质量标准是A。
电压、频率、波形 B.电压、电流、频率C。
电压、电流、波形 D.电压、电流、功率因数3、国家标准GB12325-90《电能质量?供电电压允许偏差》规定：10kV及以下三相供电电压允许偏差为A。
？10％ B。
?7% C.？5％，7％,,10%4、人们俗称的“地线”实际上是A.中性线 B。
保护线 C.保护中性线 D。
相线5、如果系统中的N线与PE线全部分开，则此系统称为（ )系统。
A。
TN-C B.TN—S C.TN-C-S D。
TT6、中性点不接地的电力系统当发生单相接地时,正常相对地电压A.升高为原来的3倍B.降低为原来的3倍C。
降低为原来的倍 D。
升高为原来的倍7、我国110kV及以上的超高压系统的电源中性点，通常采用运行方式为A。
不接地 B.直接接地 C。
经消弧线圈接地 D。
随便8、我们通常以（ )为界线来划分高压和低压.A。
1000V B.220V C。
380V D。
1000KV9、从供电的角度来说，凡总供电容量不超过（）的工厂，可视为小型工厂。
A。
500kVA B。
100kVA C。
5000kV D.1000kV第二章测试题：1、如果中断供电将在政治、经济上造成较大损失的称为A.一级负荷 B。
二级负荷 C。
三级负荷 D.保安负荷2、南方某厂的夏日负荷曲线上P占的时间为10h，冬日负荷曲线上P占的时间11为2h，则年负荷曲线上P占的时间为 1A.12h B。
2330h C.2050h D.4380h3、某厂的年最大负荷为1752kW,T为4000h则年平均负荷为 maxA。
800kW B。
19200kW C.1752kW D。
159。
87kW4、某电焊变压器铭牌额定容量S=42KVA暂载率ε%=60功率因数N NCOSφ=0。
62，η=0。
85，给该电焊变压器供电的支线负荷P为 N CA。
供配电复习提纲
供配电复习提纲1.电源担负着向供配电系统提供电能的任务；按电源性质分为直流电源和交流电源。
2.变电所是联系发电厂和用户的中间环节，起着交换和分配电能的作用。
3.由发电机，配电装置，变电所，电力线路及电能客户所组成的整体称为电力系统；在电力系统中，由各级电压的输配电线路和变电所组成的部分称为电力网或电网。
4.电网供电的优点：①提高了供电的可靠性；②提高了供电的经济性和灵活性；③提高了供电质量；④可提高设备的利用率；⑤为使用高效率的大机组创造有利条件。
5.供配电系统要求：⑴供电可靠；⑵操作简便，运行灵活；⑶运行经济；⑷有利于将来发展。
6.负荷分类：一级负荷，短时停电都可能造成人身伤亡和重大的设备损坏；二级负荷，允许短时停电，长期停电可能造成生产停顿和重大设备损坏；三级负荷，允许较长时间停电。
7.供配电系统的基本接线形式：一无备用接线形式；二有备用接线形式。
8.电能质量指标：是指电压，频率和波形的质量。
9. 电网的电压等级是根据国民经济发展的需要和电力工业的水平，经全国的技术经济分析后确定的，它是确定各类电力设备额定电压的基本依据。
等级：0.4，3，6，10，35，60，110，220，330，500，750，1000kv等。
10.一用电设备的额定电压规定与同级电网的额定电压相同。
二发电机的额定电压规定高于同级电网额定电压的5%。
三电力变压器的额定电压：①电力变压器一次绕组的额定电压；②电力变压器二次绕组的额定电压。
11.电压偏差的改善措施：①就地进行无功功率补偿；②调整同步电动机的励磁电流；③采用有载调压变压器，是最经济有效地措施之一。
12.电力系统中性点运行方式是对同一电压等级的电力系统中或该电力系统指定部分中变压器和发电机的中性点接地方式的综合描述。
按系统零序电抗的大小分为①中性点有效接地和②中性点非有效接地两大类。
13.低压配电网络中性点接地方式：①工作接地：为了保证电力系统在正常运行及故障情况下，能够可靠工作而进行的接地；②保护接地：是为了保障人身安全，将系统中正常不带电，而故障时可能带电的电气装置的外露金属部分接地。
供配电工程期末考试复习
供配电工程期末考试复习资料一、填空题1．电力用户配电变压器一次侧额定电压等于电网额定电压，二次侧额定电压高于二次电网额定电压 5%~10% ，主要补偿线路电压损失。
2.用电设备的额定电压等于电网额定电压。
发电机额定电压比同级电网额定电压高5% ，用于补偿线路电压损失。
3．在我国电力系统中，110kV以上高压系统，为降低绝缘要求，多采用中性点直接接地方式。
1kV以下的低压配电系统，考虑到单相用户的使用，中性点通常为直接接地方式。
4．中性点不接地电力系统发生一相接地故障时，中性点对地电压为相电压，非故障相对地电压线电压，但线电压大小及对称性不变，三相电气设备可继续工作2小时。
5. 10kV供电系统广泛采用中性点不接地系统，当系统发生单相接地故障时，线电压不变，三相电气设备继续工作。
但流过故障点的接地电流数值较大时，就会在接地点间产生断续电弧引起过电压，损害另外一相绝缘，可能发展成为两相短路故障。
因此该系统应当装设绝缘监测装置，必要时还可装设单相接地保护。
6．在中性点不接地的10kV电力系统中，电气设备的绝缘要求必须按线电压电压考虑。
若单相接地电容电流超过规定，会产生稳态电弧致使电网出现过电压，危及电气设备安全，此时应采取中性点经消弧线圈或不接地的运行方式。
7．电力用户10kV供电系统多采用中性点不接地方式；220/380V多采用中性点直接接地方式，以利于有利于单相供电设备。
8. 我国电力系统常用的中性点接地方式有中性点不接地，中性点经消弧线圈接地，中性点经直接接地或经小电阻接地。
中性点接地方式的选择主要取决于单相接地时供电的连续工作及绝缘等因素。
9．中性点不接地的电力系统在正常运行时，各相对地电容电流对称，各相对地电压为相电压。
当发生一相接地故障时，线间电压不变，而非故障相对地电压升高到原来的3倍，故障相电容电流增大到原来的 3倍。
10．安全、可靠、经济、优质是对用户供电系统的基本要求。
11.根据规范，一级负荷应由两个独立电源电源供电，二级负荷一般应由两路电源供电，三级负荷一般由一路电源供电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
供配电技术期末复习资料一、选择题下列不属于电能质量指标的是。
A电压 B 频率 C 供电可靠性 D 电价负荷曲线按负荷的功率性质不同可分为。
A有功负荷曲线和无功负荷曲线 B 日负荷曲线和年负荷曲线B 用户负荷曲线和车间负荷曲线 D 视在功率负荷曲线负荷曲线按负荷的时间单位不同可分为。
A有功负荷曲线和无功负荷曲线 B 日负荷曲线和年负荷曲线B 用户负荷曲线和车间负荷曲线 D 视在功率负荷曲线负荷曲线主要用于分析。
A负荷的大小 B 负荷变化规律 C 损耗 D 用电量下列和年最大负荷Pmax 意义相同的是。
A PavB PC C P30D Q30尖峰电流的持续时间为。
A15s B 5s C 10s D 1s-2s下列属于对称短路的是。
A单相接地短路 B 三相短路 C 两相短路 D 两相接地我国的低压照明系统电压一般为。
A380 V B 6kV C 10kV D 220V断路器和隔离开关的主要区别是A断路器价格昂贵 B 有没有灭弧装置 C 体积大小 D 无区别下列文字符号表示高压负荷开关的是。
A QFB QSC QLD QK下列文字符号表示高压断路器的是A QFB QSC QLD QK我工业用电的频率是。
A60H z B 220Hz C 50Hz D 110Hz下列不能作为直流操作电源的是。
A干电池 B 铅酸电池 C 镍镉电池 D 锂电池避雷针的保护范围是。
A感应雷 B 直击雷 C 雷电侵入波 D 地雷避雷器的保护范围是。
A感应雷 B 直击雷 C 雷电侵入波 D 地雷继电保护中，动作速度最快的是。
A过电压保护 B 过电流保护 C 电流速度保护 D 零序电流保护避雷器的安装方式为。
A与被保护设备并联B不需要接地 C 与被保护设备串联 D 接在负载侧电气设备型号的选择依据是。
A额定载流量 B 计算电流 C 额定电压D环境条件中性点不接地的电力系统当发生单相接地时，正常相对地电压A升高为原来的3倍 B 降低为原来的3倍C.降低为原来的3倍 D.升高为原来的3倍高压隔离开关的主要功能是。
供配电技术期末复习资料A隔离电源，保证其他设备和线路的安全检修 B 隔离电源，切断负荷电流C 切断负荷电流，保证其他设备线路检修D 视具体情况确定反时限保护指过负荷电流越大，其动作时间。
A越短 B 不变 C 越长 D 不影响人们俗称的“地线”实际上是( D )A中性线 B 保护线 C 相线 D 保护中性线避雷器的安装方式为。
A与被保护设备并联B不需要接地 C 与被保护设备串联 D 接在负载侧如果系统中的N 线与PE 线全部分开，则此系统称为（B ）系统。
A TN-CB TN-SC TN-C-SD TT电流互感器二次侧负荷通常用（）值表示。
A.有功功率B.无功功率C.视在功率D.二次回路阻抗单台用电设备的计算负荷常按（）确定。
A．设备的额定容量 B.用电设备一小时的最大平均负荷C. 用电设备半小时的最大平均负荷D.一天的平均负荷高压开关柜是一种将（）组合为一体的电气装置。
A．开关本体B．操作电源C．保护装置D．电缆终端接头选择断路器的遮断容量应根据安装处的（）来决定。
A．变压器容量B．三相最大负荷C．最高电压D．最大三相短路电流小电流接地系统发生一相接地时，开口三角的开口处电压约为（）。
A.0VB.57.7VC.33.3VD.100V交流绝缘监视装置不适用于（）。
A.中性点直接接地系统 B 中性点不接地系统C.中性点经高阻接地D.中性点经消弧线圈接地系统TT 系统属于三相四线制，采用的是（）保护系统。
A.保护接地B.重复接地C.防雷接地D.工作接地变压器的结构和运行上的一些特殊性能产生不平衡电流，下面（）能产生不平衡电流。
A变压器两侧的电流大小和相位不同 B.空载合闸时在电源端出现的励磁电流C.电流互感器变比不合适D.差动继电器的选型不同瓦斯继电器动作时，下列说法正确的是（）。
A轻瓦斯作用于信号 B 重维修作用于跳闸C 重瓦斯作用于信号D轻瓦斯作用于跳闸负荷曲线主要用于分析（）的。
A负荷变化规律 B 负荷的大小 C 损耗 D 用电量供配电技术期末复习资料二、填空题电力系统是指由、、和用户组成的整体。
电力负荷按对供电可靠性的要求分为、、三类。
电气主接线的基本要求是、、灵活、经济。
高压线路的接线方式有、和。
在安装继电保护装置中应满足、、速动性和灵敏性要求。
雷电过电压的种类有：、和雷电侵入波。
常用的照明方式有、、。
防雷装置一般都由接闪器或避雷器、及三部分组成。
无限大容量系统的特征、、容量无限大。
电力负荷按对供电可靠性的要求分为、、三级负荷。
导线和电缆的选择包括两方面内容：和。
电流保护主要有和。
计算负荷的方法一般有估算法、、三种。
操作电源主要有和。
电气安全包括和两个方面。
变配电所主接线绘制方法有两种：一种是，另一种是。
工厂供配电线路按结构主要分为和两类。
敷设车间电力线路时，离地面m 及以下的电力线路应采用绝缘导线，离地面3.5m 以上的允许采用。
离地面m 及以下的导线必须加以机械保护，如穿钢管或穿塑料管保护。
工厂供配电系统的二次回路是指用来、、与一次电路运行的电气回路：亦称为。
在高低压开关柜面板上，一般用指示灯指示断路器状态，灯表示断路器处于合闸位置，灯表示断路器处于分闸状态。
通常将中性点不接地和中性点经消弧线圈接地称为接地系统，而中性点直接接地称为接地系统。
防雷装置一般都由、及地装置三部分组成。
二次回路的交流电流回路由供电，交流电压回路由供电。
我国的安全电压额定值的等级为V、36V、V、12V和V.保证电气设备安全的技术措施常见的有、和安全距离。
在电源插座安装接线时，面对插座，“、”（或“、”）。
带保护零的三相插座，从保护零时针数起为：L1、L2、L3。
三、判断题年最大负荷Pmax，是指全年中负荷最大的一小时消耗电能的平均值。
供配电技术期末复习资料变压器瓦斯保护动作后，蓄积于瓦斯继电器内的气体没有用，应及时直接排空。
断路器的事故跳闸回路，应按“不对应原理”接线。
发电机额定电压应高于电网额定电压的10%。
二次回路盘柜内的配线不得有接头。
在高压接地故障点周围20米内行走，会出现跨步电压。
无限大容量电力系统，三相短路瞬间，短路电流瞬时值达到最大值。
电力线路的允许电压偏差为±5%。
变电所与配电所的区别是变电所有变换电压的功能。
有一台设备，在其以9 分钟一个周期的工作中，电动机只工作短短的30 秒，它是短时工作制。
工厂变配电所应尽量靠近电源侧，不一定靠近负荷中心。
过电流保护的动作时间的整定按“阶梯原则”隔离开关能通断负荷电流。
变压器的事故过负荷能力是以牺牲变压器的寿命为代价的。
停电时，一定要按照高压或低压断路器、负荷侧隔离开关或刀开关、母线侧隔离开关或刀开关拉闸顺序依次操作。
四、综合题2-1 什么叫负荷曲线？有哪几种？与负荷曲线有关的物理量有哪些？答：负荷曲线是表征电力负荷随时间变动情况的一种图形，反映了用户用电的特点和规律。
负荷曲线按负荷的功率性质不同，分有功负荷和无功负荷曲线；按时间单位的不同，分日负荷曲线和年负荷曲线；按负荷对象不同，分用户，车间或某类设备负荷曲线。
与负荷曲线有关的物理量有：年最大负荷和年最大负荷利用小时；平均负荷和负荷系数。
2-2 年最大负荷Ｐmax——指全年中负荷最大的工作班内（为防偶然性，这样的工作班至少要在负荷最大的月份出现2～3次）30 分钟平均功率的最大值，因此年最大负荷有时也称为30分钟最大负荷P30。
年最大负荷利用小时Ｔmax———指负荷以年最大负荷Pmax 持续运行一段时间后，消耗的电能恰好等于该电力负荷全年实际消耗的电能，这段时间就是年最大负荷利用小时。
平均负荷Pav————平均负荷就是指电力负荷在一定时间内消耗的功节率的平均值。
负荷系数KL————负荷系数是指平均负荷与最大负荷的比值。
2-15.什么是尖峰电流？尖峰电流的计算有什么用处？答：尖峰电流是指单台或多台用电设备持续1-2 秒的短时最大负荷电流。
尖峰电流的计算可以提供选定用电设备的型号以及保护用电设备等。
2-16、某车间380 伏线路供电给下列设备:长期工作的设备有7.5kW 的电动机 2 台,4kW 的电动机 3台,3kW 的电动机10 台;反复短时工作的设备有42kV A的电焊机 1 台(额定暂载率为60%, 额定功率因数=0.62,额定效率=0.85),10t吊车1台(在暂载率为40%的条件下,其额定功率为39.6kW,额定功率因数为0.5). 试确定它们的设备容量。
8-10、试述断路器控制回路中防跳回路的工作原理（图8-12）供配电技术期末复习资料答：中央复归不重复动作事故信号回路如图所示。
在正常工作时，断路器合上，控制开关SA的①—③和19）—17）触点是接通的，但是1QF和2QF常闭辅助点是段开的。
若某断路器（1QF）因事故条闸，则1QF闭合，回路+WS→HB→KM常闭触点→SA的①—③及17）—19）→1QF→-WS接通，蜂鸣器HB发出声响。
按2SB复归按钮，KM线圈通电，KM常闭打开，蜂鸣器HB断电解除音响，KM常开触点闭合，继电器KM自锁。
若此时2QF又发生了事故跳闸，蜂鸣器将不会发出声响，这就叫做不能重复动作。
能在控制室手动复归称中央复归。
1SB为实验按钮，用于检查事故音响是否完好。
