音频扫频信号发生器 内部校准规程

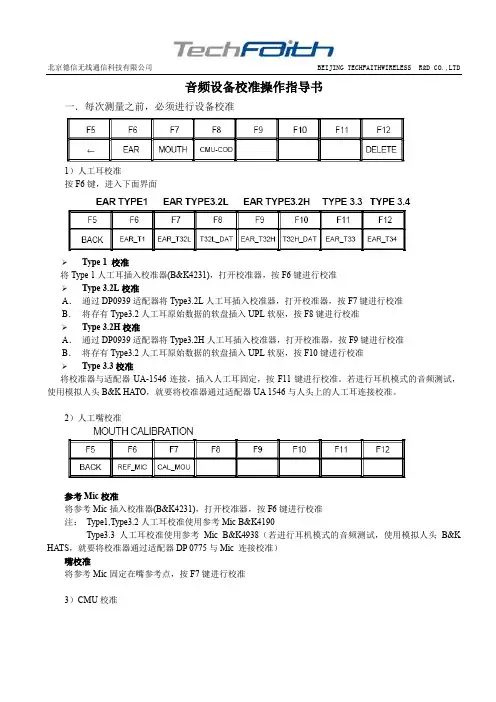

音频设备校准操作指导书
音频设备校准操作指导书一．每次测量之前，必须进行设备校准1）人工耳校准按F6键，进入下面界面Type 1 校准将Type 1人工耳插入校准器(B&K4231)，打开校准器，按F6键进行校准Type 3.2L校准A．通过DP0939适配器将Type3.2L人工耳插入校准器，打开校准器，按F7键进行校准B．将存有Type3.2人工耳原始数据的软盘插入UPL软驱，按F8键进行校准Type 3.2H校准A．通过DP0939适配器将Type3.2H人工耳插入校准器，打开校准器，按F9键进行校准B．将存有Type3.2人工耳原始数据的软盘插入UPL软驱，按F10键进行校准Type 3.3校准将校准器与适配器UA-1546连接，插入人工耳固定，按F11键进行校准。
若进行耳机模式的音频测试，使用模拟人头B&K HATO，就要将校准器通过适配器UA 1546与人头上的人工耳连接校准。
2）人工嘴校准参考Mic校准将参考Mic插入校准器(B&K4231)，打开校准器，按F6键进行校准注：Type1,Type3.2人工耳校准使用参考Mic B&K4190Type3.3人工耳校准使用参考Mic B&K4938（若进行耳机模式的音频测试，使用模拟人头B&K HA TS，就要将校准器通过适配器DP 0775与Mic 连接校准）嘴校准将参考Mic固定在嘴参考点，按F7键进行校准3）CMU校准首先将手机与CMU200建立语音通话，按F8键进行CMU200 speech codec的校准，将会提示下面信息：设置CMU200 Bit stream菜单为Decoder Cal, 按F6键进行校准设置CMU200 Bit stream菜单为Encoder Cal, 按F6键进行校准4）校准完后，就可以进行测量了。
高频信号发生器内校规范
5.操作步骤
5.1.1把所有仪器设备通电，LED灯亮。
5.1.2校正源高频信号发生器接收音机，收音输出接示波器和毫伏表。
把受校信号和校正源信号调到相同。先后用收音机接收信号，收音输
出为最大，这时高频信号显示为实际值。收音机所收到显示值为待测
文件制修订记录
制/修订日期
修订编号
制/修订内容
版本
页次
1
2
1
5.0
5.0
核准
审查
制订
1.目的：为确保使用之仪器设备能在内校检验内正常使用落实仪器之精密度。
2.范围：各单位使用之规格仪器均适用。
3.权责：
3.1各单位的仪器由仪器管理员负责内校。
3Hale Waihona Puke 2仪器内校作业管理人员依内校规范执行校正作业。
3.2检验周期由工程主管制定。
值，记下此时数据，依上方法测出AM522.603.999.1620.FM87.589.101
.108点的数据作为判定依据。
5.1.3误差值：实际值–待测值
5.1.4判定标准AM频率误差:±2KHz
FM频率误差:±2MHz
输出电平：±3dBμ
6.相关文件：检验量测设备管制程序
7.使用表单：量测仪器校验记录表
8.流程图/附件：无

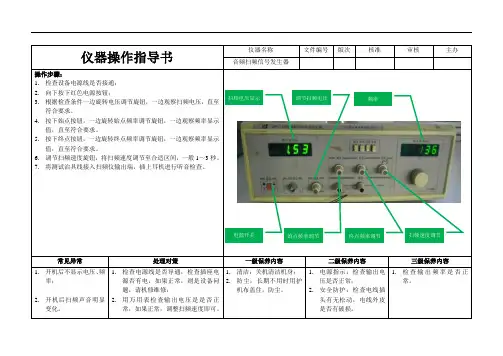

扫频仪操作指导书
仪器操作指导书仪器名称文件编号版次核准审核主办
音频扫频信号发生器
操作步骤：
1.检查设备电源线是否接通；
2.向下按下红色电源按钮；
3.根据检查条件一边旋转电压调节旋钮，一边观察扫频电压，直至
符合要求。
4.按下始点按钮，一边旋转始点频率调节旋钮，一边观察频率显示
值，直至符合要求。
5.按下终点按钮，一边旋转终点频率调节旋钮，一边观察频率显示
值，直至符合要求。
6.调节扫频速度旋钮，将扫频速度调节至合适区间，一般1～3秒。
7.将测试治具线接入扫频仪输出端，插上耳机进行听音检查。
常见异常处理对策一级保养内容二级保养内容三级保养内容
1.开机后不显示电压、频
率；
2.开机后扫频声音明显
变化。
1.检查电源线是否导通，检查插座电
源否有电，如果正常，则是设备问
题，请机修维修；
2.用万用表检查输出电压是是否正
常，如果正常，调整扫频速度即可。
1.清洁：关机清洁机身；
2.防尘：长期不用时用护
机布盖住，防尘。
1.电源指示：检查输出电
压是否正常；
2.安全防护：检查电线插
头有无松动，电线外皮
是否有破损。
1.检查输出频率是否正
常。
扫频电压显示频率
电源开关终点频率调节
始点频率调节
调节扫频电压
扫频速度调节。

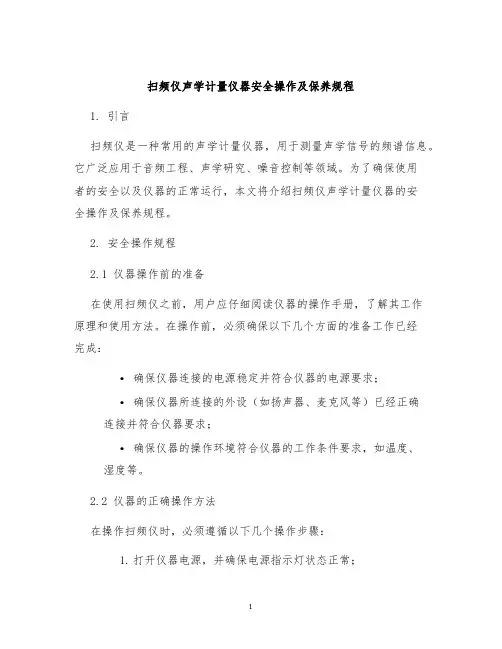

扫频仪声学计量仪器安全操作及保养规程
扫频仪声学计量仪器安全操作及保养规程1. 引言扫频仪是一种常用的声学计量仪器，用于测量声学信号的频谱信息。
它广泛应用于音频工程、声学研究、噪音控制等领域。
为了确保使用者的安全以及仪器的正常运行，本文将介绍扫频仪声学计量仪器的安全操作及保养规程。
2. 安全操作规程2.1 仪器操作前的准备在使用扫频仪之前，用户应仔细阅读仪器的操作手册，了解其工作原理和使用方法。
在操作前，必须确保以下几个方面的准备工作已经完成：•确保仪器连接的电源稳定并符合仪器的电源要求；•确保仪器所连接的外设（如扬声器、麦克风等）已经正确连接并符合仪器要求；•确保仪器的操作环境符合仪器的工作条件要求，如温度、湿度等。
2.2 仪器的正确操作方法在操作扫频仪时，必须遵循以下几个操作步骤：1.打开仪器电源，并确保电源指示灯状态正常；2.根据需要选择相应的测量参数，如频率范围、加权方式等；3.将待测音频信号输入仪器，注意信号的输入电平不要超过仪器的输入范围；4.开始测量，并观察仪器显示的频谱信息；5.测量结束后，关闭仪器电源。
2.3 仪器操作时的注意事项在仪器的操作过程中，需要注意以下几点：•避免在高温、高湿度、强磁场等恶劣环境下使用仪器；•仪器操作过程中应避免与其他电子设备靠近，以免产生干扰；•严禁在仪器工作时拔插连接线，以免损坏设备或导致触电；•避免使用过程中碰撞、摔落或受到其他外力冲击，以免影响仪器的正常使用。
3. 仪器的保养规程3.1 定期清洁仪器外壳为了保持仪器的外观整洁，我们建议定期对仪器外壳进行清洁。
可以使用柔软的干净布料擦拭仪器外壳，尽量避免使用酒精、酸、碱等腐蚀性或带有研磨颗粒的清洁剂。
3.2 定期检查电源线和连接线定期检查仪器的电源线和连接线是否存在破损、老化或接触不良的情况。
如发现异常，及时更换或修复。
3.3 定期校准仪器为了确保仪器测量结果的准确性，建议定期将仪器送到正规的计量检定机构进行校准。
校准周期视使用频率而定，一般为一年一次。
音频信号发生器安全操作及保养规程
音频信号发生器安全操作及保养规程音频信号发生器是一种经常被用于音频测量和测试的设备，它可以产生特定频率和幅度的信号，用于测试音频设备的性能。
正确的操作和保养可以确保该设备始终工作在最佳状态下，并保护用户的安全。
本文将介绍音频信号发生器的安全操作规程和保养规程。
安全操作规程1.仅受过培训的人员才能操作音频信号发生器和进行相关维护。
2.在操作前务必检查设备是否处于工作状态，并确保连接正确的电源和地线。
3.在插拔音频信号发生器的所有电缆和连接器时，应该先将设备的电源关闭，并且在操作之前检查所有插头和插座是否松动或损坏。
4.首次启动设备时，应在10分钟内进行预热，以确保模拟电路全部恢复正常状态。
5.在操作时，应注意用避免使设备超过规定的最大功率，以免损坏设备。
6.在长时间使用后，设备的温度会升高，因此在停机前应让设备冷却至室温。
长时间使用设备时，也应进行必要的休息，以免设备因过度使用而过热。
7.不要在设备表面堆放任何物品，在操作的时候，要保持设备周围的空气无阻力流通。
保养规程1.每次使用后，都需要将设备清洁干净。
使用低压正空气管道或抹布（沾上少量清洁液）进行清洁。
2.将设备放置在干燥、不受阳光直射的地方。
不能将设备放置在潮湿、露天、高温环境下，不能放在易与油类或腐蚀性物品接触的地方。
3.定期清洁设备内部，包括清洁开关、旋钮、拨号和接插件等。
4.不要涂抹不适合设备的油或润滑剂。
如果需要对设备进行修复，应请工程师进行维修，不能私自拆卸设备。
5.每6个月左右，应该对设备进行全面检查，包括检查设备的电源线、安全接地线、各种支架、连接线、接口和电路板。
6.定期检查设备是否有松动和电缆是否有损坏，如果发现问题，应立即进行修理。
7.在保养期间，不要让设备长时间处于高温等恶劣环境下，并且在停机后，应将设备从电源中拔掉。
总结音频信号发生器是一台高质量的工具，我们应该正确使用和保养它，以便在市场环境中与其他竞争者保持优势，并且领先于其他行业的竞争者。
TH1311使用说明书

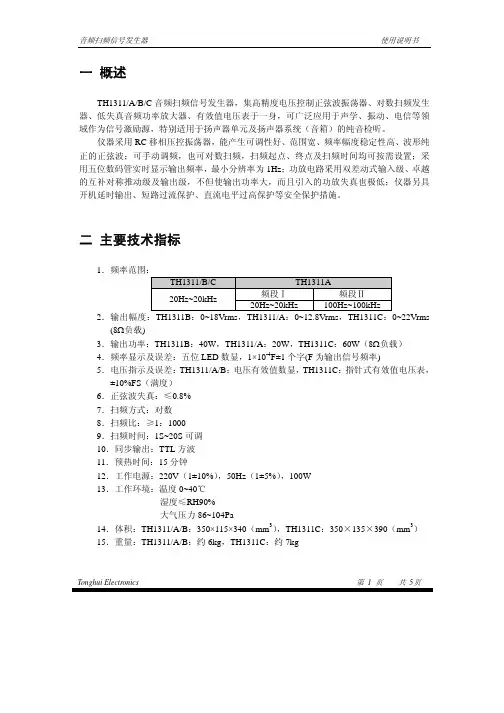

一概述TH1311/A/B/C音频扫频信号发生器，集高精度电压控制正弦波振荡器、对数扫频发生器、低失真音频功率放大器、有效值电压表于一身，可广泛应用于声学、振动、电信等领域作为信号激励源，特别适用于扬声器单元及扬声器系统（音箱）的纯音检听。
仪器采用RC移相压控振荡器，能产生可调性好、范围宽、频率幅度稳定性高、波形纯正的正弦波；可手动调频，也可对数扫频，扫频起点、终点及扫频时间均可按需设置；采用五位数码管实时显示输出频率，最小分辨率为1Hz；功放电路采用双差动式输入级、卓越的互补对称推动级及输出级，不但使输出功率大，而且引入的功放失真也极低；仪器另具开机延时输出、短路过流保护、直流电平过高保护等安全保护措施。
二主要技术指标1．频率范围：TH1311/B/C TH1311A频段Ⅰ频段Ⅱ20Hz~20kHz20Hz~20kHz 100Hz~100kHz 2．输出幅度：TH1311B：0~18Vrms，TH1311/A：0~12.8Vrms，TH1311C：0~22Vrms (8Ω负载)3．输出功率：TH1311B：40W，TH1311/A：20W，TH1311C：60W（8Ω负载）4．频率显示及误差：五位LED数显，1×10-4F±1个字(F为输出信号频率)5．电压指示及误差：TH1311/A/B：电压有效值数显，TH1311C：指针式有效值电压表，±10%FS（满度）6．正弦波失真：≤0.8%7．扫频方式：对数8．扫频比：≥1：10009．扫频时间：1S~20S可调10．同步输出：TTL方波11．预热时间：15分钟12．工作电源：220V（1±10%），50Hz（1±5%），100W13．工作环境：温度0~40℃湿度≤RH90%大气压力86~104Pa14．体积：TH1311/A/B：350×115×340（mm3），TH1311C：350×135×390（mm3）15．重量：TH1311/A/B：约6kg，TH1311C：约7kgTonghui Electronics 第 1 页共5页Tonghui Electronics 第 2 页 共 5页三 工作原理图1 TH1311/A/B/C 原理结构框图↑TH1311A/B/C 的工作原理如图1所示。
音频扫频信号发生器使用说明书
音频扫频信号发生器操作指导书编号：SYTF-SYGW0201-2009-01/0仪器名称音频扫频信号发生器仪器型号YE1311B使用工位IQC 附属工具喇叭转接口工装一、仪器面板介绍：1.电源开关2.输出正极3.输出负极4.电压调节5.扫描时间6.起始频率调节7.起始频率档 8.停止频率调节9.停止频率档 10.对数输出信号11.线性输出信号 12.自动挡13.手动档 14.手动输出频率旋钮控制面板二、使用说明：1.把电源开关打到“1”位置，打开仪器。
2.根据喇叭的规格书，算出正常工作的电压。
然后使用电压调节旋钮来调节电压。
3.根据喇叭规格书设定起始频率。
先按下起始频率档的按钮，然后旋转起始频率调节旋钮来设定起始频率。
停止频率的设定与起始频率的设定相同。
4.信号输出方式：选择对数形式来检验。
图一5.输出正极接在喇叭正极上，输出负极接在喇叭负极上。
选择自动挡来检验喇叭的音质是否存在问题。
连接如图一所示。
6.当喇叭的接口需要转接口的时候，我们使用如右图所示的工装，其中1档位是无信号输出，2档位是双输出，3是右侧输出，4是左侧输出。
这样可以检验左右两个喇叭的音质是否正常。
7.当检测喇叭的共振频率的时候，选择手动档，然后调节手动输出频率旋钮来调节输出频率，当震动最大时的频率就是被测喇叭的共振频率。
8.测试完成之后关机。
注意事项：1、每次开机后都要对音频扫频信号发生器参数进行确认，查看参数是否符合要求。
2、连接电路时应尽量避免发生短路。
第1页共1页。
音频测试系统精确校准法
音频测试系统精确校准法音频测试系统精确校准法音频测试系统是现代科技中常用的一种设备，用于测试和测量音频信号的各种参数。
然而，由于环境因素和设备老化等原因，音频测试系统的准确性可能会受到影响。
为了确保测试结果的准确性和可靠性，精确校准是必不可少的。
音频测试系统精确校准法是一种用于校准音频测试系统的方法。
它通过一系列标准信号和参考设备，对音频测试系统进行校准，以确保其输出结果的准确性和一致性。
首先，校准过程需要准备一系列标准信号，这些信号具有已知的频率、幅度和相位等参数。
这些标准信号可以是由专门的校准设备生成的，比如专业音频发生器。
校准设备应具备高准确性和稳定性，以确保标准信号的可靠性。
----宋停云与您分享----其次，校准过程还需要参考设备，它是一个已经通过其他准确度较高的方法或标准进行校准的设备。
参考设备可以是实验室级别的测试设备或者具备较高准确度的音频设备。
参考设备的选取应根据具体实际情况进行，以确保其准确性和可靠性。
在校准过程中，首先将标准信号输入到音频测试系统中，记录系统的输出结果。
然后，将同样的标准信号输入到参考设备中，记录参考设备的输出结果。
通过比较音频测试系统的输出结果和参考设备的输出结果，可以得到系统的误差值。
根据误差值，可以进行系统参数的调整和校准。
常见的参数包括增益、频率响应、相位响应等。
通过逐步调整这些参数，使得音频测试系统的输出结果与参考设备的输出结果尽可能接近，从而达到准确校准的目的。
在整个校准过程中，需要注意以下几点。
首先，校准设备和参考设备的稳定性和准确性是关键。
----宋停云与您分享----其次，在校准过程中，应尽量减少外界干扰，保持测试环境的稳定性。
最后，校准过程应定期进行，以确保音频测试系统的准确性和可靠性。
总之，音频测试系统精确校准法是一种确保音频测试系统准确性和可靠性的重要方法。
通过使用标准信号和参考设备，通过比较和调整系统参数，可以有效地校准音频测试系统，从而提高测试结果的准确性和一致性。
音频信号发生器校准作业指导书
三、校正方式
1.频率校正：
1）待校件输出端接至数字电表。
2）待校件设定好频率波形，旋转频率旋钮及倍数按键至欲校值，记录此时标准件所显示的频率值。
3）重复上述步骤逐一完成各range之校验。
2.Attenuator(dB)校正：
1）待校件输出端接至数字电表。
2）数字电表选择ACV文件，range设定在1V。待校件设定频率50Hz、Attenuator 0dB，调整Amplitude至数字电表显示为1±0.01V，此时将数字电表切换至dB文件量测待校件dB值。
校准周期: 12个月
校准环境: 23℃±5℃；55%±20% RH
标准器选用标准: KEITHLEY 2000数位电表
一、校正项目：
1Байду номын сангаас频率
2.Attenuator(dB)值。
二、校正前应准备事项：
1.阅读校正用设备与待校件相关文件，如：使用手册、说明书…等。
2.校正用设备及待校件需先在仪校室热机0.5小时以上。
3）逐一旋转待校件的Attenuator旋钮至欲校值，并记录标准件读值。
四、校正后之处理
1．将校正使用设备收归定位。
2.判定该校验仪器是否合格：
3.判定标准:
±(3%+1Hz) Attenuator±1.0dB
音频扫频信号发生器使用说明书
音频扫频信号发生器操作指导书编号：SYTF-SYGW0201-2009-01/0仪器名称音频扫频信号发生器仪器型号YE1311B使用工位IQC 附属工具喇叭转接口工装一、仪器面板介绍：1.电源开关2.输出正极3.输出负极4.电压调节5.扫描时间6.起始频率调节7.起始频率档 8.停止频率调节9.停止频率档 10.对数输出信号11.线性输出信号 12.自动挡13.手动档 14.手动输出频率旋钮控制面板二、使用说明：1.把电源开关打到“1”位置，打开仪器。
2.根据喇叭的规格书，算出正常工作的电压。
然后使用电压调节旋钮来调节电压。
3.根据喇叭规格书设定起始频率。
先按下起始频率档的按钮，然后旋转起始频率调节旋钮来设定起始频率。
停止频率的设定与起始频率的设定相同。
4.信号输出方式：选择对数形式来检验。
图一5.输出正极接在喇叭正极上，输出负极接在喇叭负极上。
选择自动挡来检验喇叭的音质是否存在问题。
连接如图一所示。
6.当喇叭的接口需要转接口的时候，我们使用如右图所示的工装，其中1档位是无信号输出，2档位是双输出，3是右侧输出，4是左侧输出。
这样可以检验左右两个喇叭的音质是否正常。
7.当检测喇叭的共振频率的时候，选择手动档，然后调节手动输出频率旋钮来调节输出频率，当震动最大时的频率就是被测喇叭的共振频率。
8.测试完成之后关机。
注意事项：1、每次开机后都要对音频扫频信号发生器参数进行确认，查看参数是否符合要求。
2、连接电路时应尽量避免发生短路。
第1页共1页。
扫频频标信号源操作指导书
扫频频标信号源操作指导书
扫频频标信号源操作指导书
一、仪器电源接通之前，应由专业人员正确连接射频输出RF，频标输出（MARKER），
水平扫描
输出（SWEEP），公共接地（GWD）。
二、检查仪表的指针是否在零位。
三、打开仪器电源开关，相应指示灯亮。
四、调节“RF”和“MARKER”电平旋钮至合适值，其射频输出大小由仪表指示。
五、调节扫描“CENTER”（中心）和“WIDTH”（带宽），使测试显示为最佳。
六、仪器使用完毕，应关断电源开关。
GAG-809音频信号源操作指导书
一、仪器电源接通之前，检查仪器背面的电源设定是否与供电电源相符。
二、打开仪器电源开关，相应指示灯亮。
三、按下“WAVE FORM”键，输出方波，松开“WAVE FORM”键，输出正弦波。
四、根据测量需要，选择合适的频段“FREQ RANGE”键，调节频率旋钮至需要的
频率值。
五、转动“ATTENVATOR（dB）”和“AMPLITVDE”键，使输出电平达规定值。
六、仪器使用完毕，应及时关断电源。
声学测试仪器校准方法说明书
声学测试仪器校准方法说明书一、背景介绍声学测试仪器在各个领域中被广泛应用，如音频设备测试、噪声测量、声学检测等。
由于测试仪器的准确性对于实验数据和测量结果的可靠性至关重要，因此需要进行定期校准。
本文将详细介绍声学测试仪器的校准方法，并提供相应的说明以确保校准的准确性。
二、校准器材准备在进行声学测试仪器校准之前，需要准备以下器材：1. 校准源：用于提供已知的声压信号，通常使用标准声音发生器或者其他标准声源。
2. 麦克风：用于接收校准源产生的声压信号。
3. 连接线：用于将校准源与麦克风连接。
三、校准步骤1. 准备工作a. 将校准源与麦克风通过连接线连接。
b. 确保校准源和麦克风之间的连接稳固可靠。
2. 确定校准源输出a. 将校准源设定为特定的声压水平，通常选择94分贝(dB)。
b. 确定校准源的频率范围和频率分辨率，根据需要选择合适的校准源。
3. 调整麦克风位置和方向a. 将麦克风放置在待测设备的位置，使其与待测设备的声源位置相同。
b. 调整麦克风的方向，使其正对待测设备的声源。
4. 启动校准过程a. 打开声学测试仪器，并选择校准模式。
b. 确认麦克风接收到校准源产生的声压信号。
c. 调整声学测试仪器的增益设置，使麦克风接收到的声压信号达到预设的目标值。
d. 确认校准过程中的各项参数，并记录相关数据。
5. 结束校准a. 关闭声学测试仪器的校准模式。
b. 断开校准源与麦克风的连接。
c. 将声学测试仪器恢复为正常测试模式。
四、校准结果评估完成校准步骤后，需要对校准结果进行评估，以确保测试仪器的准确性。
评估的方法包括：1. 频率响应评估：通过测试仪器进行频率扫描，记录响应曲线并与标准曲线进行比较。
2. 噪声评估：测量环境中的背景噪声，与标准范围进行比较。
3. 音频失真评估：使用标准音频信号进行测试，记录失真程度并与标准要求进行比较。
五、校准周期和记录校准周期的确定应根据实际需求和设备要求进行。
通常情况下，建议定期进行校准，时间间隔可根据使用频率和设备精度要求灵活调整。
信号发生器内部校准规程
文件编号:WI2908
版本:2.1
分发编号:
分发日期:
1.目的
对低频信号发生器进行内部校准,确保其准确度和适用性保持完好。
2.范围
适用于检验，设计开发以所使用的低频信号发生器的内部校准(检验)。
3.校准用基准设备
外校合格的:1.数字万用表(GDM-8145);
2.数字频率计(GCF-8010HC);
△%=(U-V)/U*100
式中：U---------被校仪的指示值
V---------基准仪的读值
5.6.校准判定
a频率检定值的误差均在4%以内，判定校准合格；
b电压检定值的误差均在8%以内，判定校准合格；
c输出电压频率响应检定值的误差均在5%以内，判定校准合格。
6．相关记录
内部测试报告
编写:
审核:
4.环境条件:
室温:25℃相对的低频信号发生器不应妨碍读数和影响正常工作的机械损伤，接线柱，旋钮等无松动，通电能正常工作。
5.2.连接被校信号发生器与基准数字频率计和数字万用表。
5.3.调节频率(输出电压为1V)，缓慢地增加频率值，用基准数字频率计，依次设定每个被检测点的数值，记录被校仪的读值，检测点按被校频率满量程或常用的量程值选取(除特殊情况外，一般检测10Hz、50 Hz、100 Hz为准)。在读值稳定时分别在<内校测试报告>中记录频率值。
批准:
日期:
日期:
日期:
共1页第1页
5.4调节电压(定度频率为1KHz)，缓慢地增加dB值，用基准毫伏表依次设定每个被检测点的数值，记录被校仪的读值，检测点依各台仪器不同功率选取被校电压(除特殊情况外，一般检测-10dB、-20dB、-30dB、-40dB、-50dB为准)。在读值稳定时分别在<内校测试报告>中记录
信号发生器校验规程
德信诚培训网
更多免费资料下载请进： 好好学习社区 信号发生器校验规程
1、目的
规范信号发生器之校准程序,确保其于使用期间能维持其精密度和准确度,以保证产品之测试质量.
2、适用范围
本公司各种型号之信号发生器均适用之。
3、权责
3.1品质部QE ：信号发生器之校准，仪器异常之处理。
4、定义
校准：在规定条件下，为确定测量仪器或测量系统所指示的量值，或实物量具或参考物质所代表的量值，与对应的由校准所复现的量值之间关系的一组操作。
测量准确度：测量结果与被测量真值之间的一致程度。
相对标准偏差：标准偏差与平均值的比值。
5、内容
5.1开启信号发生器，示波器的电源。
检查信号发生器的外观和各功能键，应无影响其准确性的损伤。
5.2频率校准
5.2.1连接并调整信号发生器与示波器，在信号发生器的每个量程中选定一满刻度值进行量测。
记录下示波器所显示读值。
5.2.2信号发生器之频率校准点为100Hz;1kHz;10kHz;100kHz;1MHz 。
不同型号不同量程的信号发生器之频率校准点可以做适当调整。
5.2.3频率校准的允许误差为：±2%。
音频测试仪操作指导书
4.2.1旋转LEVEL旋钮调节额定电压，按下MANUAL按钮，把需要测试喇叭的端子与测试仪正负极端口连接，依规格书电压、频率的实际数值要求进行调节旋转MANUAL旋钮调节扫频进行测试，测试完成后记录数据。
4.3自动模式测试
4.3.1依规格书电压、扫频起点-扫频终点的实际数值要求把需要测试喇叭的端子与测试仪正负极端口连接，旋转LEVEL旋按钮调节额定电压，按下START按钮，旋转START按钮设置扫频起点频率，按下END按钮，旋转END旋钮设置扫频终点频率，按下AUTO键，旋转TIME旋钮设置自动扫频速度，测试完成后记录数据。
标题
音频测试仪操作指导书
文件编号
PC-CWI-Z-061
编制部门
PC品质部
编制日期
2021.2.26
版本/状态
页次
1/1
1、目的
规范音频测试仪的使用。
2、适用范围
适用于本公司笔记本/平板电脑所有型号的喇叭频率、音质测试。
3、引用文件
《音频扫频信号发生器使用说明书》
4、操作步骤
4.1开机
4.1.1按下P0WER按钮，进行开机。
4.4关机
4.4.1按下POWER按钮，进行关机。
5、操作规程
5.Байду номын сангаас严格按照设备的操作要求进行操作。
5.2每班工作结束或长时间设备闲置时，应将设备关机并清理干净。
修订履历
2021.2.26
新版第一次制订
A/0
编制
审核
批准
扫频仪内部校准指引
5.1、执行校准前应先将待校扫频仪表面加以清洁.
5.2、将扫频仪开关打开暖机.
5.用表校准并记录之，允许误差±6%。
5.4、频率校准：
调节20Hz、100 Hz、1 KHz、5K Hz、20K Hz各频率段用数字多用表校准并记录之，允许误差±1Hz。
5.5、将标准值减去被测值，就等于误差值，允许误差。
5.6、如果误差在指定范围内扫频仪为合格，然后出合格报告，并在仪器上贴上合格证；否则为不合格，出不合格报告，暂停使用并送相关部门维修，并在仪器上贴上停用证。
6、计量周期：一年。
7、记录:《内校记录表》保存两年。
批准
审核
制定
生效日期
1、目的
说明扫频仪校准程序，确保扫频仪於使用期间能维持其精密度舆准确度。
2、适用范围
本公司所有扫频仪之校准均适用之。
3.计量所需的标准件和计量环境.
数字多用表<有国际或国家认可合格证明书>校准环境：温度24±4℃，相对湿度为：20~70%。
4、检查扫频仪表面是否干净，数字显示是否正常，各按键功能是否正常。
音频扫频信号发生器操作指引
9.0相关记录：
9.1监测仪器管理台帐
9.2校验记录表
9.日期
2
审核/日期
1
批准/日期
修订次数
修订
日期
审核
日期
2.0范围
仅适用于本公司ZC1212BL音频扫频信号发生器。
3.0定义（无）
4.0职责
4.1操作员必须经过培训考核合格，由品管部签发上岗证后，按本操作指引操作测试检查及对设备的日常维护；
4.2操作员按本操作指引操作测试检查及对设备的日常点检；
4.3PIE负责仪器的验收及台帐管理;
4.4品管负责仪器的校验管理；
音频扫频信号发生器操作指引
版本
更改类型
生效日期
更改内容
会签部门：
品质：工程：
采购：业务：
PIE：体系：
生产：PMC：
人力资源及行政：财务：
制作：
审核：
批准：
XX有限公司
文件编号
版本
A0
音频扫频信号发生器操作指引
页码
第1页共1页
发行日期
1.0目的
规范音频扫频信号发生器的使用、保养方法,以确保检查员的测量结果的准确性及维持仪器具的性能和寿命，防止因操作失误损坏仪器或不符合测试的标准而影响正常使用。
6.3本机具有断电存储功能，能保存关机前所设置的状态，并在重新开机后自动恢复，所保存的状态为：始点频率、终点频率、扫频时间、信号幅度。
6.4当输出幅度大于3Vrms时（ZC1212-200型为输出幅度大于6Vrms)，如果输出负载过大或短路，幅度显示窗口将显示”Err2’’,并发出讯响警告,如未及时断开负载,几秒钟后,仪器将自动断开输出。此时，应检查负载情况，恢复正常后再调节幅度旋钮使信号输出。
037音频扫频信号发生器使用说明书
开机后预热10~15 分钟再工作，以
使机器达到热平衡，振荡频率得到
稳定。
2. 根据被测扬声器的要求，设置好扫频
始、终点。先按下始点开关，调节始点 1
2
频率调节钮，使所显示的频率为所要求
的终点频率。再按下终点开关同上调节
终点频率调节钮并达到所需要的终点
频率。设置完毕后，应注意终点的频率
必须大于终点的频率，否则将停止扫
⒅ 蜂鸣器
当功率输出过载时，蜂鸣器报警。
编制
审核
批准
邓遥
设备功能及用途描述 使操作者能照标准作业，避免损害仪 器，并发挥最大效能, 学习使用辅助设 备，从而提升制程及进料良率。 使用范围
1 IQC 进料检验用。
设备名称
设备图片：
2 制程分析检验用。 17
3 维修用。
设备操作作业指导书
音频扫频信号发生器
设备型号
DF
16
15 14 13
12
11
文件编号
TL/QMC-PE-037
当仪器设置为自动扫频时，扫频时间调节钮用于自动。扫频的速 度。
当设置终点频率时，先按下终点频率开关，然后调节终点频率调 节钮。
⑩ 始点频率调节
当设置始点频率时，先按下始点频率开关，然后调节始点频率调 节钮。
⑾
输出频率显示 窗口
显示当前的输出频率值。
⑿ 手动扫频开关 当设置手动扫频时，先按下此开关。
⒀ 自动扫频开关 当设置自动扫频时，先按下此开关。
频。
3.根据扬声器的参数要求调节输出电压调节旋 钮，参照输出电压显示窗口实时显示的输出电 压值，设置好输出电压。
4.根据实际需要调节扫频速度。
5. 设置好以上参数后，按下自动扫频开关，进 入自动扫频测试状态。
音频信号源内校作业规范
音频信号源内校作业规范
1.目的﹕
确保校准结的准确性，使校准作业规范化，程序化，特制定以规范；
2.范围
制程中所有VCDE及DVD均属之
3.责任部门﹕
生技课
4.相关部门：
检测设备使用部门
5．定义﹕
温度23度+/-5度，湿度60％+/-10％
6．标准器件：
无
7. 辅助器件：
VCD\DVD光盘、音箱
8．内容﹕
8.1 将VCD或DVD机平放在校准台上，打开电源开关，先预热10分钟；
8.2 按照要求接好音箱；
8.3 将VCD或DVD光盘放入机内；
8.4 分别仔细听音频信号源各声道发出的声音有无失真；
8.5 如果每个声道发出的声音均无失真现象，则此音频信号源正常，贴上《合格证》；
8.6如果有一个或一个以上声道发出的声音有失真现象，则此音频信号源不正常，贴上《暂不使用》，待处理；
8.7 认真填写《内校校正报告》并做好相关的记录；
9. 注意事项
9.1 在使用此仪器时要先预热10分钟以上；
9.3.1 检查外观有无损坏及是否有尘，如果有尘用干布擦干凈；。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
△%------被校仪的指示值
V---------基准仪的读值
5.7.校准判定
a频率检定值的误差均在4%以内，判定校准合格；
b电压检定值的误差均在5%以内，判定校准合格；
c输出电压频率响应检定值的误差均在5%以内，判定校准合格。
6．相关记录:内部测试报告
音频扫频信号发生器内部校准规程
文件编号:WI2909
版本:2.1
分发编号:
分发日期:
1.目的
对音频扫频信号发生器进行内部校准,确保其准确度和适用性保持完好。
2.范围
适用于检验，设计开发以所使用的音频扫频信号发生器的内部校准(检验)。
3.校准用基准设备
外校合格的:1.数字万用表(GDM-8145);
2.数字频率计(GCF-8010HC);
4.环境条件
室温:25℃相对湿度：60%RH
5.校准步骤
5.1被校的音频扫频信号发生器不应妨碍读数和影响正常工作的机械损伤，接线柱，旋钮等无松动，通电能正常工作。
5.2.连接被校音频扫频信号发生器与基准数字万用表。
5.3.调节频率(输出电压为1V)，缓慢地增加频率值，用基准数字频率计，依次设定每个被检测点的数值，记录被校仪的读值，检测点按被校频率满量程或常用的量程值选取(除特殊情况外，一般检测20HZ、50 HZ、100 HZ、500 HZ、1000 HZ、5000 HZ、10000 HZ、20000 HZ
为准)。在读值稳定时分别在<内校测试报告>中记录两表频率值。
5.4调节电压(定度频率为1KHZ)，缓慢地增加电压值，用基准数字万用表依次设定每个被检测点的数值，记录被校仪的读值，检测点依各台仪器不同功率选取被校电压(除特殊情况外，一般检测1V、5V、10V、15V、20V、25V为准)。在读值稳定时分别在<内校测试报告>中记录两表电压值;
编写:
审核:
批准:
日期:
日期:
日期:
5.5.输入电压频率响应测试(定度频率为1KHZ，调节幅度旋钮使电压表指示为1V，调节频率旋钮，并保持电压旋钮不变)，缓慢地增加频率值，用基准数字万用表依次设定每个被检测点的数值，记录被校仪的读值，检测点(除特殊外)一般检测20Hz、50Hz、100Hz、500Hz、1000Hz、5000Hz、10000Hz、20000Hz为准。在读值稳定时记录在<内校测试报告>中。
