第五章 丝杆螺母传动
丝杠传动原理
丝杠传动原理丝杠传动是一种常见的机械传动方式，它通过螺纹副的工作原理，将旋转运动转化为直线运动，或者将直线运动转化为旋转运动。
在机械设备中，丝杠传动被广泛应用于各种场合，如CNC机床、升降机械、输送设备等。
本文将介绍丝杠传动的原理及其应用。
首先，我们来了解一下丝杠传动的结构。
丝杠传动由螺杆和螺母两部分组成。
螺杆上有螺纹，而螺母内部也有相应的螺纹，当螺杆旋转时，螺母会沿着螺杆的轴向运动，从而实现直线运动。
螺杆的旋转运动通过螺纹的螺距转化为螺母的直线运动，这就是丝杠传动的基本原理。
其次，丝杠传动的优点是什么呢？首先，丝杠传动具有较高的传动效率。
由于螺纹副的工作原理，丝杠传动可以实现大力矩的传递，而且传动效率较高，能够满足大部分机械设备的需求。
其次，丝杠传动具有较高的定位精度。
由于螺纹副的特性，丝杠传动可以实现较高的定位精度，适用于对位置要求较高的场合。
此外，丝杠传动还具有较大的传动比，可以实现大范围的速度变换，满足不同工况下的需求。
在实际应用中，丝杠传动有哪些注意事项呢？首先，要注意丝杠传动的润滑保养。
由于螺纹副的工作原理，丝杠传动在工作过程中会产生较大的摩擦力，因此需要定期进行润滑保养，以确保传动效率和使用寿命。
其次，要注意丝杠传动的安装和使用环境。
丝杠传动在安装和使用过程中，要保证其工作环境干净、无尘、无水，以免影响传动效果和寿命。
另外，要注意丝杠传动的负载和速度范围。
在选择丝杠传动时，要根据实际负载和速度需求进行合理选择，以免造成过载或速度不匹配的情况。
总的来说，丝杠传动作为一种常见的机械传动方式，具有较高的传动效率、定位精度和传动比，广泛应用于各种机械设备中。
在实际应用中，我们需要注意丝杠传动的润滑保养、安装和使用环境，以及负载和速度范围的选择。
只有这样，才能充分发挥丝杠传动的优势，确保机械设备的正常运行和使用寿命。
(完整版)丝杠螺母传动机构
丝杠螺母机构又称螺旋传动机构。
它主要用来将旋转运动变换为直线运动或将直线运动变换为旋转运动。
有以传递能量为主的(如螺旋压力机、千斤顶等)；也有以传递运动为主的如机床工作台的进给丝杠)；还有调整零件之问相对位置的螺旋传动机构等。
丝杠螺母机构有滑动摩擦机构和滚动摩擦机构之分。
滑动丝杠螺母机构结构简单，加工方便，制造成本低，具有自锁功能，但其摩擦阻力矩大、传动效率低(30％～40％)。
滚珠丝杠螺母机构虽然结构复杂、制造成本高，不能自锁，但其最大优点是摩擦阻力矩小、传动效率高(92％～98％)，精度高，系统刚度好，运动具有可逆性，使用寿命长，因此在机电一体化系统中得到大量广泛应用。
本节主要介绍滚珠丝杠螺母机构。
1．工作原理如图2—1所示，丝杠4和螺母1的螺纹滚道间置有滚珠2，当丝杠或螺母转动时，滚珠2沿螺纹滚道滚动，则丝杠与螺母之间相对运动时产生滚动摩擦，为防止滚珠从滚道中滚出，在螺母的螺旋槽两端设有回程引导装置3，如图2一la所示的反向器和图2—1b所示的挡珠器，它们与螺纹滚道形成循环回路，使滚珠在螺母滚道内循环。
2．传动形式根据丝杠和螺母相对运动的组合情况，其基本传动形式有如图2—2所示的四种类型。
(1)螺母固定、丝杠转动并移动如图2—2a所示，该传动形式因螺母本身起着支承作用，消除了丝杠轴承可能产生的附加轴向窜动，结构较简单，可获得较高的传动精度。
但其轴向尺寸不宜太长，否则刚性较差。
因此只适用于行程较小的场合。
(2)丝杠转动、螺母移动如图2-2b所示，该传动形式需要限制螺母的转动，故需导向装置。
其特点是结构紧凑，丝杠刚性较好。
适用于工作行程较大的场合。
(3)螺母转动、丝杠移动如图2_2c所示，该传动形式需要限制螺母移动和丝杠的转动，由于结构较复杂且占用轴向空间较大，故应用较少。
(4)丝杠固定、螺母转动并移动如图2—2d所示，该传动方式结构简单、紧凑，但在多数情况下使用极不方便，故很少应用。
此外，还有差动传动方式，其传动原理如图2_3所示。

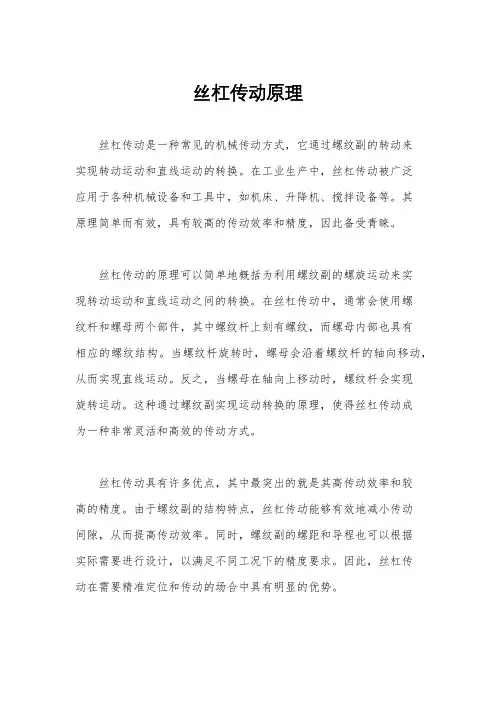

丝杠传动原理
丝杠传动原理丝杠传动是一种常见的机械传动方式，它通过螺纹副的转动来实现转动运动和直线运动的转换。
在工业生产中，丝杠传动被广泛应用于各种机械设备和工具中，如机床、升降机、搅拌设备等。
其原理简单而有效，具有较高的传动效率和精度，因此备受青睐。
丝杠传动的原理可以简单地概括为利用螺纹副的螺旋运动来实现转动运动和直线运动之间的转换。
在丝杠传动中，通常会使用螺纹杆和螺母两个部件，其中螺纹杆上刻有螺纹，而螺母内部也具有相应的螺纹结构。
当螺纹杆旋转时，螺母会沿着螺纹杆的轴向移动，从而实现直线运动。
反之，当螺母在轴向上移动时，螺纹杆会实现旋转运动。
这种通过螺纹副实现运动转换的原理，使得丝杠传动成为一种非常灵活和高效的传动方式。
丝杠传动具有许多优点，其中最突出的就是其高传动效率和较高的精度。
由于螺纹副的结构特点，丝杠传动能够有效地减小传动间隙，从而提高传动效率。
同时，螺纹副的螺距和导程也可以根据实际需要进行设计，以满足不同工况下的精度要求。
因此，丝杠传动在需要精准定位和传动的场合中具有明显的优势。
除此之外，丝杠传动还具有结构简单、使用方便、维护成本低等优点。
由于其传动原理简单明了，丝杠传动的结构也相对简单，因此制造成本较低，维护和保养也相对容易。
这使得丝杠传动成为了众多机械设备中不可或缺的一部分。
然而，丝杠传动也存在一些局限性，其中最主要的就是其传动速度较低。
由于螺纹副的结构特点，丝杠传动的传动速度受到一定限制，因此在一些高速传动场合中可能无法满足要求。
此外，螺纹副在长时间工作后还会出现磨损和松动现象，需要定期维护和更换，因此在一些高要求的工况下可能不太适用。
综上所述，丝杠传动作为一种常见的机械传动方式，其原理简单而有效，具有高传动效率和较高的精度，因此在各种机械设备和工具中得到了广泛应用。
然而，也需要注意到其传动速度较低和定期维护更换的局限性，以便在实际应用中做出合理的选择和设计。
丝杠螺母知识点归纳总结
丝杠螺母知识点归纳总结一、丝杠螺母的概念丝杠螺母是通过螺杆与螺母之间的螺旋副的运动和力的传递，将旋转运动转化为直线运动的装置。
它通常由螺杆、螺母和支撑轴承等部件组成。
二、丝杠螺母的分类根据螺旋形状的不同，丝杠螺母可以分为三种类型：普通三角形螺纹丝杠螺母、矩形螺母和丝杠螺母。
1. 普通三角形螺纹丝杠螺母普通三角形螺纹丝杠螺母的工作原理是通过斜线上的螺纹来实现螺杆和螺母的相对运动。
这种螺杆和螺母之间的螺纹结构简单，制造成本低，但效率较低。
2. 矩形螺纹丝杠螺母矩形螺纹丝杠螺母的工作原理是通过矩形螺纹来实现螺杆和螺母的相对运动。
这种螺纹结构的效率较高，适用于需要更大负荷和更高速度的应用。
3. 丝杠螺母丝杠螺母是一种利用螺旋线的锥面，将旋转运动转化为直线运动的装置。
它通常由螺杆和多个螺母组成，在机床、自动化设备等领域有广泛的应用。
以上是根据螺旋形状的不同，丝杠螺母可以分为三种类型，不同种类的丝杠螺母有不同的适用场合和优缺点。
三、丝杠螺母的原理丝杠螺母是通过螺杆和螺母之间的螺旋副来实现旋转运动转化为直线运动。
当螺杆旋转时，螺杆与螺母之间的螺纹将螺杆上的旋转运动转化为螺母上的直线运动。
四、丝杠螺母的优点1. 高精度：由于螺纹结构的设计，丝杠螺母能够提供很高的精度，适用于需要精密控制的领域。
2. 高效率：矩形螺纹丝杠螺母在工作时有较高的效率，能够提供更大的负载和更高的速度。
3. 高刚性：丝杠螺母在工作时能够提供较高的刚性，使之能够承受较大的负载。
4. 寿命长：丝杠螺母的工作寿命一般较长，能够满足长时间的工作需要。
五、丝杠螺母的应用1. 机床：在机床上，丝杠螺母通常用于传动和控制机床上的各个部件，如工作台、升降台等。
2. 自动化设备：在自动化设备上，丝杠螺母用于传动和控制各个部件的运动，能够提供精确的位置控制。
3. 航空航天：在航空航天领域，丝杠螺母用于飞行器的控制系统，能够提供可靠的动力传递和位置控制。
六、丝杠螺母的维护1. 定期检查：定期检查丝杠螺母的状态，发现问题及时修复。
《丝杆螺母传动》课件
精密加工技术
通过提高加工精度和表面光洁度， 可以减小摩擦和磨损，提高传动精 度和稳定性。
智能控制技术
结合传感器和控制系统，实现对丝 杆螺母传动的实时监测和调控，提 高系统的自适应能力和智能化水平 。
对未来发展的影响与展望
工业4.0的推动
随着工业4.0的推进，丝杆螺母传动作为基础传动件将发 挥更加重要的作用，其高效、智能的发展趋势将进一步凸 显。
绿色环保需求
随着环保意识的提高，对传动系统的能耗和排放提出了更 高的要求，低能耗、低噪音、低污染的丝杆螺母传动系统 将成为未来的发展方向。
市场需求的多样化
随着各种新技术的涌现和应用领域的拓展，丝杆螺母传动 的应用场景将更加广泛，对多样化、定制化产品的需求将 不断增加。
THANK YOU
通过合理的维护保养，可以有效地延长丝杆螺母 传动设备的使用寿命，降低更换和维修成本。
3
保障生产安全
丝杆螺母传动设备是生产过程中的重要组成部分 ，其稳定性和可靠性直接关系到生产安全，因此 维护保养工作至关重要。
维护保养的方法与步骤
定期检查
按照规定的时间间隔对丝杆螺母传动设备进行检 查，包括外观、润滑、螺栓等紧固件等。
润滑
根据需要定期对丝杆螺母传动设备进行润滑，保 证传动部件的正常运转。
AB物进入传动部件。
紧固
检查并紧固所有螺栓等紧固件，确保其牢固可靠 。
常见故障与排除方法
丝杆螺母磨损
定期检查丝杆螺母的磨 损情况，如磨损严重应
及时更换。
螺栓松动
定期检查螺栓等紧固件 是否松动，如有松动应
高刚度
由于丝杆和螺母之间的接触面积较大 ，因此具有较强的刚度，能够承受较 大的负载。

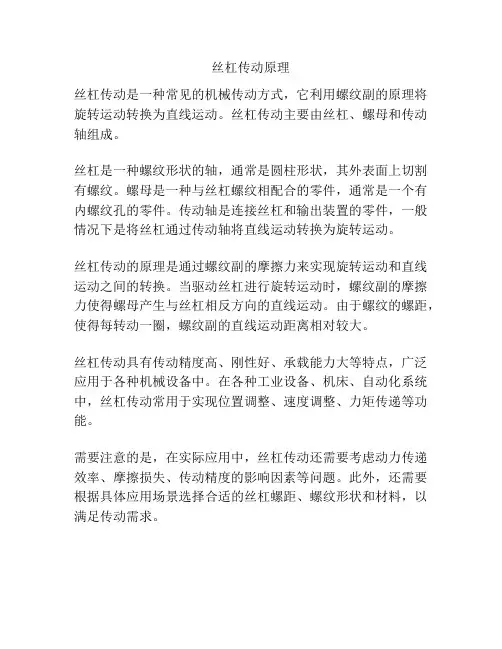

丝杠传动原理
丝杠传动原理
丝杠传动是一种常见的机械传动方式，它利用螺纹副的原理将旋转运动转换为直线运动。
丝杠传动主要由丝杠、螺母和传动轴组成。
丝杠是一种螺纹形状的轴，通常是圆柱形状，其外表面上切割有螺纹。
螺母是一种与丝杠螺纹相配合的零件，通常是一个有内螺纹孔的零件。
传动轴是连接丝杠和输出装置的零件，一般情况下是将丝杠通过传动轴将直线运动转换为旋转运动。
丝杠传动的原理是通过螺纹副的摩擦力来实现旋转运动和直线运动之间的转换。
当驱动丝杠进行旋转运动时，螺纹副的摩擦力使得螺母产生与丝杠相反方向的直线运动。
由于螺纹的螺距，使得每转动一圈，螺纹副的直线运动距离相对较大。
丝杠传动具有传动精度高、刚性好、承载能力大等特点，广泛应用于各种机械设备中。
在各种工业设备、机床、自动化系统中，丝杠传动常用于实现位置调整、速度调整、力矩传递等功能。
需要注意的是，在实际应用中，丝杠传动还需要考虑动力传递效率、摩擦损失、传动精度的影响因素等问题。
此外，还需要根据具体应用场景选择合适的丝杠螺距、螺纹形状和材料，以满足传动需求。
丝杆传动原理
丝杆传动原理
丝杆传动是一种常见的机械传动方式，其原理是利用丝杆和螺母之间的螺纹配合，通过旋转丝杆实现线性运动的传动方式。
在丝杆传动中，丝杆是一种具有螺纹的轴，螺纹可分为螺旋线和螺纹带等几种类型。
而螺母则是与丝杆相配合的零件，通常是具有螺纹孔的金属构件。
当丝杆旋转时，螺母会随之沿着丝杆的轴向滑动，实现直线运动的传动效果。
丝杆传动具有以下特点：
1. 传动效率高：丝杆传动的摩擦系数小，因此能够实现较高的传动效率。
2. 传动精度高：丝杆传动通过螺纹的配合，能够实现精准的线性运动。
3. 转矩传递能力强：丝杆传动可以通过增加丝杆的直径来提高其转矩传递能力，适用于承受大力矩的场合。
4. 反向自锁：由于丝杆传动的螺母与丝杆之间具有滑动摩擦，因此在停止旋转时，螺母会受到自锁力的作用，保持在当前位置不会发生滑动。
丝杆传动广泛应用于各种机械装置中，如升降机、门窗开关、机床进给装置等。
它不仅在工业领域有着重要作用，而且也在
日常生活中发挥着重要的作用，给我们的生活带来了极大的便利性。
课题1--丝杠螺母传动概述ppt课件
例1：如图6-1-12所示，普通螺旋传动中，已知左旋 双线螺杆的螺距为8mm，若螺杆按图示方向回转两周，螺 母移动多少距离？方向如何？
解：普通螺旋传动螺母移动距离为： L=NPh=NPZ=2×8×2=32 mm
螺母移动方向按表6-1-5进行判定，螺母移动的方向 向右。
图 6-1-12 普通螺旋传动示例图
图6-1-15 滚动螺旋传动
滚珠螺旋传动具有滚动摩擦阻力小、摩擦损失小、 传动效率高、传动时运动平稳、动作灵敏等优点。但其 结构复杂，外形尺寸较大，制造技术要求高，因此成本 也较高。目前主要应用于精密传动的数控机床（滚珠丝 杠传动），以及自动控制装置、升降机构、精密测量仪 器、车辆转向机构等传动精度要求较高的场合。
四、技能训练——滚珠丝杠副的安装
滚珠丝杠副是滚珠螺旋传动，有较高的传动精度。为了保 证其传动精度，提高传动效率，滚珠丝杠副在安装过程中需按 如下步骤进行：
1．首先将工作台倒置放置，丝杠安装螺母座孔中套入长 400mm的精密试棒，测量其轴心线对工作台滑动导轨面在垂直面 内的平行度，要求为0.005mm/1000 mm，如图 6-1-16所示。
表 6-1-4 普通螺旋传动的应用形式
（2）普通螺旋传动直线移动方向的判定 判定方法见表6-1-5。 （3）普通螺旋传动直线移动距离的计算
L=NPh=NPZ 式中 L——螺杆（螺母）移动距离，mm；
N——回转周数，r； Ph——螺纹导程，mm； P——螺距，mm； Z——螺纹线数。
表 6-1-5 普通螺旋传动螺杆（螺母）移动方向的判定
2．按螺旋线方向分类及其应用
根据螺旋线的方向不同，螺纹分为左旋螺纹和右旋螺 纹，如图 6-1-2所示。
（1）右旋螺纹：顺时针旋入的螺纹，应用广泛。 （2）左旋螺纹：逆时针旋入的螺纹。
滚珠丝杠螺母副的工作原理
滚珠丝杠螺母副的工作原理
1.传动原理：滚珠丝杠螺母副是一种随动传动装置，其工作原理是通过杆与螺母之间的转动，使接触面上的滚珠向螺纹孔方向滚动。
在滚珠的作用力下，滚珠与螺纹孔壁之间产生击打力，从而产生对杆的转动力。
通过这种转动力，可以实现对杆的传动。
2.螺纹和滚珠的作用：螺纹是滚珠丝杠螺母副的基本结构，它和螺母之间的连接可以通过外力产生转动。
螺纹的特点是有不连续的螺距，这意味着每转动一圈，螺纹会移动一个固定的距离。
而滚珠则是连接杆和螺母的关键部件，它能够在滚子和螺纹之间形成滚动接触，从而降低了摩擦系数，提高了传动效率。
3.滚珠丝杠系统的构成：滚珠丝杠螺母副由滚珠的导向装置、滚珠循环装置、滚珠螺纹转换装置、螺纹中心线调整装置等多个部分组成。
滚珠的导向装置主要用于保持滚珠的运动方向；滚珠循环装置主要用于使滚珠在螺纹和滚珠循环道之间运动；滚珠螺纹转换装置主要通过螺纹的移动将转动运动转化为线性运动；螺纹中心线调整装置用于调整螺纹的位置和方向。
4.工作特点：滚珠丝杠螺母副具有传动效率高、精度高、刚性好的特点。
由于滚珠的滚动接触，摩擦系数较小，因此能够大幅度减少传动过程中的能量损耗，并提高传动效率。
此外，滚珠丝杠螺母副的刚性好，具有较高的刚性系数，能够承受较大的负载和冲击载荷。
滚珠丝杠螺母副在实际应用中具有广泛的用途，例如数控机床、航空航天设备、自动化装配线、机器人等。
通过了解滚珠丝杠螺母副的工作原
理，可以更好地理解其传动机理，为实际应用和设计提供参考。
同时，了解其特点和优势也有助于选型和优化传动系统。
丝杆传动工作原理
丝杆传动工作原理
丝杆传动是一种常见的机械传动方式，它利用丝杆与螺母的配合，将旋转运动转换为直线运动或者反之。
其主要工作原理可以描述如下：
1. 丝杆和螺母之间的配合
丝杆上具有螺纹，螺母内部也有相应的螺纹，丝杆和螺母之间的配合可以形成一个类似于斜面的交接口，称为丝杆螺母副。
当丝杆转动时，由于螺纹的转动，将产生一定的线性位移。
2. 勾股原理
丝杆传动利用了勾股原理。
丝杆的螺距（即单位长度上的螺纹数量）与螺母的杠杆长度之间存在一个勾股关系。
当丝杆转动一周时，螺母将沿着丝杆轴线移动一个螺距的距离。
通过控制丝杆的旋转，就可以实现对螺母的线性位移调控。
3. 耐磨和灵活性
丝杆传动具有耐磨、密封性好、反向运动自锁等特点，适用于许多工程领域。
同时，丝杆传动受到其结构的限制，主要用于较小负载和低速场合，如机械手臂、平移台、升降机等。
需要注意的是，丝杆传动在使用过程中需要进行适当的润滑和维护，以确保其正常工作。
同时，由于螺纹传动的精度和可靠性限制，对于一些高精度要求的应用场景，可能需要考虑其他传动方式。
第五章-丝杆螺母传动
4）温度误差
当螺旋传动的工作温度与制造温度不同时,将使螺
杆长度和螺距发生变化,从而产生传动误差,这种误差
称为温度误差,
ΔLt=LωaΔt 式中:
（3-7
Lω——螺杆螺纹部分的长度； a——螺杆材料的热膨胀系数,对于钢,一
般取为11.6×10-6 /℃
Δt——
机电一体化系统设计
第四章 丝杠螺母传动 （3）消除螺旋传动空回的方法
图4-4 牙型半角误差
第四章 丝杠螺母传动
2）螺杆轴向窜动误差
如图4-5所示,若螺杆轴肩的端面与轴承的 止推面不垂直于螺杆轴线而有α1和α2的偏差, 则当螺杆转动时,将引起螺杆的轴向窜动误差, 并转化为螺母位移误差。螺杆的轴向窜动误差 是周期性变化的,以螺杆转动一周为一个循环。
机电一体化系统设计
第四章 丝杠螺母传动
第四章 丝杠螺母传动
若螺杆2左、右两段螺纹的旋向相反,则当 螺杆2转动φ角时,可动螺母1的移动距离为
可见,此时差动螺旋变成快速移动螺旋,即螺 母1相对固定端快速趋近或离开。这种螺旋装置 用于要求快速夹紧的夹具或锁紧装置
机电一体化系统设计
第四章 丝杠螺母传动 （4） 丝杠螺母传递的基本条件
1）滑动丝杠螺母机构传递运动基本条件：
管螺纹
英制螺纹，牙型角为55°，公称直径是管子内 径，可分为圆柱管螺纹和圆锥管螺纹，前者用于低 压场合，后者用于高温、高压或密封性高的管连接。
机电一体化系统设计
第四章 丝杠螺母传动
矩 形 螺 纹
矩形螺纹 牙型为正方形，牙型角为0°，传动效率最高，
牙根强度低，传动精度低，常用于传力或传导螺 旋，未标准化，逐渐被梯形螺纹所替代。
机电一体化系统设计
丝杠螺母机构又称螺旋传动机构它主要用来将旋转运动变换为直线
丝杠螺母机构又称螺旋传动机构。
它主要用来将旋转运动变换为直线运动或将直线运动变换为旋转运动。
有以传递能量为主的(如螺旋压力机、千斤顶等)；也有以传递运动为主的如机床工作台的进给丝杠)；还有调整零件之问相对位置的螺旋传动机构等。
丝杠螺母机构有滑动摩擦机构和滚动摩擦机构之分。
滑动丝杠螺母机构结构简单，加工方便，制造成本低，具有自锁功能，但其摩擦阻力矩大、传动效率低(30％～40％)。
滚珠丝杠螺母机构虽然结构复杂、制造成本高，不能自锁，但其最大优点是摩擦阻力矩小、传动效率高(92％～98％)，精度高，系统刚度好，运动具有可逆性，使用寿命长，因此在机电一体化系统中得到大量广泛应用。
本节主要介绍滚珠丝杠螺母机构。
1．工作原理如图2—1所示，丝杠4和螺母1的螺纹滚道间置有滚珠2，当丝杠或螺母转动时，滚珠2沿螺纹滚道滚动，则丝杠与螺母之间相对运动时产生滚动摩擦，为防止滚珠从滚道中滚出，在螺母的螺旋槽两端设有回程引导装置3，如图2一la所示的反向器和图2—1b所示的挡珠器，它们与螺纹滚道形成循环回路，使滚珠在螺母滚道内循环。
2．传动形式根据丝杠和螺母相对运动的组合情况，其基本传动形式有如图2—2所示的四种类型。
(1)螺母固定、丝杠转动并移动如图2—2a所示，该传动形式因螺母本身起着支承作用，消除了丝杠轴承可能产生的附加轴向窜动，结构较简单，可获得较高的传动精度。
但其轴向尺寸不宜太长，否则刚性较差。
因此只适用于行程较小的场合。
(2)丝杠转动、螺母移动如图2-2b所示，该传动形式需要限制螺母的转动，故需导向装置。
其特点是结构紧凑，丝杠刚性较好。
适用于工作行程较大的场合。
(3)螺母转动、丝杠移动如图2_2c所示，该传动形式需要限制螺母移动和丝杠的转动，由于结构较复杂且占用轴向空间较大，故应用较少。
(4)丝杠固定、螺母转动并移动如图2—2d所示，该传动方式结构简单、紧凑，但在多数情况下使用极不方便，故很少应用。
此外，还有差动传动方式，其传动原理如图2_3所示。
丝杠螺母总成工作原理
丝杠螺母总成工作原理丝杠螺母总成是一种用于转化旋转运动为直线运动的机械装置。
它由一个螺杆和一个与之配合的螺母组成。
螺杆上有一列螺纹，并且螺母内部也有相应的螺纹，螺纹间的螺距决定了螺杆每转动一周所产生的线性位移。
当通过旋转螺杆时，螺母将被推动沿着螺杆的轴线方向进行移动，从而实现线性位移。
1.合理的螺距：螺母的螺距决定了单位角度旋转所产生的线性移动距离。
螺距越大，单位角度旋转所产生的线性位移就越大。
因此，在设计和选择时需要根据具体应用需求合理选择螺距。
2.螺纹形状：螺杆和螺母的螺纹形状对丝杠螺母总成的工作效果有着重要影响。
常见的螺纹形状有三角形螺纹、矩形螺纹等。
螺纹的设计需要实现螺杆和螺母间的精确配合，并具备较高的传动效率和刚性。
3.摩擦力：在丝杠螺母总成中，摩擦力是一个不可忽视的因素。
螺杆和螺母之间的转动会产生摩擦力，必须通过合理的设计减小摩擦力以提高工作效率和精度。
常见的方法包括采用高质量的润滑剂、表面处理和设计优化等。
4.能量传递：通过输入或驱动力矩，螺杆会产生旋转运动，进而使螺母和外部机构发生直线移动。
这个转化过程涉及到能量的转化和传递。
一般情况下，输入能量会被传递至螺母，从而实现直线运动。
丝杠螺母总成的工作原理可以简单概括为：当通过旋转螺杆时，螺母沿着螺杆的轴向进行线性位移。
这种直线位移可以用于各种工业和机械设备中，例如机床、精密仪器、自动化生产线等。
丝杠螺母总成通过将旋转运动转化为直线运动，实现了力的传递和力的放大，从而极大地提高了工作效率和精度。
需要注意的是，丝杠螺母总成在工作过程中可能会存在一些问题，如松动、振动、磨损等。
因此，在设计和使用丝杠螺母总成时，需要合理选择和配置各个部件，以保证其工作的稳定性和寿命，并进行定期的维护和检修。
丝杠螺母总成工作原理
丝杠螺母总成工作原理
丝杠螺母总成是一种常见的机械传动装置，它的工作原理是基于螺旋
副的原理。
丝杠是一种具有螺纹状的金属块，通常固定在机器中的轴上，
而螺母是一种具有内部螺纹结构的器件，它通常放置在丝杠旁边的设备中。
当丝杠旋转时，由于螺纹的作用，螺母会随着丝杠的转动而移动，这样就
能够将丝杠所带动的设备向前或向后推动。
丝杠螺母总成一般由丝杠、螺母、轴承和端盖等部件组成。
其中丝杠
是负责传动力矩的主要部件，螺母则负责转换旋转运动为直线运动，轴承
则支撑丝杠，减小摩擦力，端盖则用于封闭丝杠螺母的内部结构，防止灰尘、水分和其他杂质进入丝杠螺母内。
在工作时，当丝杠旋转时，由于丝杠和螺母之间螺纹的配合作用，螺
母随着丝杠的旋转而移动，推动连接在螺母上的设备向前或后移动，达到
了机械传动的目的。
丝杠螺母总成结构简单，传动效率高，同时也具有易于维护和可靠性
高等优点，在工业生产中得到广泛应用。
丝杠螺母
第二节滚珠丝杠传动部件丝杠螺母机构又称螺旋传动机构，它主要用来将旋转运动变换为直线运动或将直线运动变换为旋转运动。
有以传递力为主的（千斤顶），有以传动运动为主的（进给丝杠），还有调整零件之间相对位置的（螺旋测微器）。
按照摩擦性质还有滑动(摩擦)丝杠螺母机构和滚动(摩擦)丝杠螺母机构之分。
滑动丝杠螺母机构：结构简单、加工方便、制造成本低、具有自锁功能，但其摩擦阻力矩大、传动效率低(30％-40％)。
滚珠丝杠螺母机构：结构复杂、制造成本高，无自锁功能，但其最大优点是摩擦阻力矩小、传动效率高(92％-98％)，因此在机电一体化系统中得到广泛应用。
一、丝杠螺母机构的传动形式丝杠和螺母间共有4种基本的传动形式丝杠螺母的基本传动形式一、丝杠螺母机构的传动形式(a)螺母固定、丝杠转动并移动。
因螺母本身起着支承作用，消除了丝杠轴承可能产生的附加轴向窜动，结构较简单，可获得较高的传动精度。
但其刚性较差，因此只适用于行程较小的场合。
(b)丝杠转动、螺母移动。
需要限制螺母的转动，故需导向装置。
其特点是结构紧凑、丝杠刚性较好，工作行程大，在机电一体化系统中应用较广泛。
一、丝杠螺母机构的传动形式(c)螺母转动、丝杠移动。
需要限制螺母移动和丝杠的转动，由于结构较复杂且占用轴向空间较大，很少应用。
(d)丝杠固定、螺母转动并移动。
结构简单、紧凑，但在多数情况下，使用极不方便，很少应用此外，还有差动传动方式该方式的丝杠上有旋向相同、基本导程不同的两段螺纹。
当丝杠2转动时，可动螺母1的移动距离为S＝n×(l01-l02)，如果两基本导程的大小相差较少，则可获得较小的位移S。
因此，这种传动方式多用于各种微动机构中。
二、滚珠丝杠副的组成及特点滚珠丝杠副主要包括由丝杆3、螺母2、滚珠4和反向器(滚珠循环反向装置)等四部分。
滚珠丝杠副的结构类型可以从螺纹滚道的型面形状、滚珠的循环方式、消除轴向间隙的调整方法进行区别。
滚珠丝杠副实物图三、滚珠丝杠副的截面形状1.按螺纹滚道型面(法向)形状：分为单圆弧型和双圆弧型单圆弧型的螺纹滚道特点：接触角随轴向载荷大小的变化而变化，加工成型简单。
丝杠螺母总成工作原理
丝杠螺母总成工作原理
丝杠是一种具有螺纹的金属杆，杆上的螺纹分为内螺纹和外螺纹两种。
螺杆的螺纹分为粗丝和细丝两种，其中粗丝适用于大负载、快速运动等情况，而细丝适用于小负载、高精度等情况。
螺杆上的螺纹与螺母上的螺纹相配合。
螺母是一种具有相应螺纹的零件，可以沿螺杆的轴向移动。
螺母上的螺纹分为内螺纹和外螺纹两种，其
类型与螺杆上的螺纹类型相对应。
螺母在丝杠的旋转下，通过螺杆的螺纹
与螺杆进行啮合运动，从而实现螺杆的轴向移动。
1.高传动效率：丝杠螺母总成通过螺纹的啮合配合实现高效的转换运动，能够准确地将输入力传递给输出端，且传动效率较高。
2.精确定位：丝杠螺母总成具有较高的精度，能够实现对螺杆的精确
定位。
这使得丝杠螺母总成广泛应用于需要高精度定位的设备中，例如数
控机床、机器人等。
3.自锁性：螺杆螺母总成在受力后能够自锁，即使在停止外力作用下，也能够保持在原位置。
这种自锁性能够确保丝杠螺母总成的稳定工作，并
且能够有效地防止负载的滑动。
4.负载能力大：由于丝杠螺母总成具有较大的摩擦力和自锁性能，因
此能够承受较大的负载。
这在一些需要承受重载、高速运动等情况下非常
有用。
总之，丝杠螺母总成是一种实用的机械传动装置，能够实现高效、精
确的运动传动。
它广泛应用于各种机械设备中，例如数控机床、印刷设备、纺织机械等。
在不同的应用场景中，丝杠螺母总成具有不同的特点和优势，
但其工作原理始终是通过螺纹的配合运动来实现力的传递和工作效果的实现。
