倒锥壳不保温水塔施工
100t.30m水塔工程施工方案
100t/30m钢筋混凝土倒锥壳水塔施工方案23冶建设集团高耸建筑分公司二00九年一月七日目录一、工程概况二、主要项目施工方法、技术控制要点和措施1. 基础施工2. 筒身滑模施工3. 水柜绕筒身预制4. 水柜液压提升及固结5. 收尾三、工具、机械、设备计划四、劳动组合五、质量、安全、消防和节约措施六、季节性施工技术措施一、工程概况：1.1 本工程为100t/30m钢筋混凝土倒锥壳形不保温水塔，规格为100t/30m，即水柜有效容积100m3，有效水头（塔内存水最低水位30m）。
该水塔的水柜外表为花瓣图案，配上细长的筒身，造型美观，结构合理。
采用“双液压组合施工工艺”施工，施工简便、工艺先进。
筒身采用滑模施工，水柜就地预制，液压提升定装，减少了高空作业，施工安全。
1.2倒锥壳水塔结构主要由基础、筒身和水箱三部分组成。
1.2.1水柜外部设有阴槽，从下环梁延伸到中环梁处，为莲花瓣形。
水柜由气窗、顶盖、上环梁、正锥壳（水柜上壳），中环梁、倒锥壳（水柜下壳）及下环梁组合而成。
下壳壳体母线斜度为45度，上壳壳体矢跨比为1:4。
1.2.2筒身为圆形钢筋混凝土结构，外直径2400mm，沿筒身高度方向对称高能采光圆窗10个，内设5层平台，8步爬梯等。
1.2.3基础为圆板式杯口基础，基础埋深为-2.5m，圆底板直径为7.2m。
二、主要项目施工方法技术控制要点、措施2.1基础施工2.1.1程序：定位放线→基坑开挖→地顾鉴定及验槽→垫层砼浇筑→钢筋绑扎→支模板→接地极安装→滑模地笼锚筋预埋→基础砼浇筑→地下管线安装→接地电阻测量→回填土。
2.1.2水塔是对地基基础不均匀沉降较灵敏的构筑物，因此，对地基土质的要求较高，在基坑开挖后，必须认真地做好基坑验槽工作，核定承载力与土质的均匀性情况，是否符合设计要求。
实际情况要发现有异，应与有关部门商讨处理，遇到桩基特殊的基础时另按有关桩基验收规定办理交接手续。
2.1.3杯口筋的位置布置的准确性与支筒的施工紧密相关，应严格精确地控制，另外，考虑基础钢筋及模板的准确性，对基础内模和外模采用拼装接缝（即枋子边有斜口），保证内、外模模板缝拼缝严密，从而保证砼外观质量。
水塔施工方法
水塔施工方法21-2-1水塔的种类及特点水塔的种类及特点见表21-10。
表21-10序号种类适用范围及优缺点简图1砖筒身砖加筋水箱水塔适用于水箱容量为30m 3、50m 3的小型水塔。
其优点是施工方便，设备简单，节约三大材料，便于因地制宜，就地取材2钢筋混凝土水塔塔身和水箱全部采用钢筋混凝土浇筑，一般常见于水箱容量较大或水塔高度较高者。
其优点是抗震性能好。
虽然施工比较复杂，但采用滑模施工的方法，可大大提高施工速度3砖筒身钢筋混凝土水箱水塔适用于水箱容量30~200m 3，高度28m 以下。
由于筒身用砖砌筑，故具有施工方便、材料易取、节约三大材料等优点，在我国各地应用较普遍。
常采用国标：S846（一）~（六），即30m 3、50m 3、80m 3、100m 3、150m 3、200m 3六种4钢木支架及钢木水箱水塔用金属做支架及水箱，可在工厂预制，现场安装，适用于施工期限短的工地，但用钢较多。
用木材做支架及水箱，一般用在盛产木材的地区及临时性工程中，此种水塔使用期限短，易渗水、漏水，要经常维修5钢筋混凝土支架钢筋混凝土水箱水塔塔身由4根、6根或8根钢筋混凝土柱组成框架式的空间结构。
水箱由钢筋混凝土做成。
这种水塔具有结构轻巧、坚固耐用、节约材料等优点6装配式水塔装配式水塔由钢丝网水泥水箱、装配式预应力钢筋混凝土抽空杆件支架及板式基础组成，除基础现浇外，水箱和支架杆件均为预制吊装。
这种水塔具有节约材料、缩短工期、便于机械化施工等优点7钢筋混凝土倒锥壳水塔塔身为钢筋混凝土（可采用滑模施工），倒锥壳钢筋混凝土水箱就地预制，利用液压提升设备提升到设计高度后，用钢梁固定，再进行防水处理。
这种水塔具有结构紧凑、造型美观、施工期短等优点8烟囱水塔利用烟囱作为水塔的塔身，将水箱套在烟囱筒身上，水箱常用钢筋混凝土制作。
这种水塔由于不需另做塔身，所以，节约了材料，减少了投资，并具有一定的保温效果21-2-2水箱的构造及适用范围水箱的构造及适用范围见表21-11。
水塔施工方案
水塔施工方案项目水塔施工方案编制单位：工程有限公司编制人：审核人：批准人：日期：目录第一章工程概况和特点..............................- 5 -1.1编制依据....................................- 5 -1.2 编制原则...................................- 6 - 第二章施工部署....................................- 7 - 第三章施工准备....................................- 8 -3.1施工技术准备................................- 8 -3.2物资设备准备................................- 8 -3.3机械设备及劳动力准备........................- 8 - 第四章主要工程施工方法........................... - 10 -4.1 施工测量定位.............................. - 10 -4.2基础施工................................... - 11 -4.3筒身工程................................... - 15 -4.4水箱部分................................... - 18 -4.5水箱内防水层及外装饰工程................... - 23 -4.6筒身内平台施工............................. - 23 -4.7气窗顶盖施工............................... - 23 -4.8钢结构施工................................. - 23 -4.9沉降倾斜观测............................... - 24 -4.10雨蓬、台阶施工及门窗安装.................. - 25 -4.11避雷系统施工.............................. - 25 - 第六章技术质量保证措施........................... - 26 -6.1施工质量标准............................... - 26 -6.2技术质量保证措施........................... - 28 -6.3现场质量保证措施........................... - 29 -6.4施工过程质量控制........................... - 30 -6.5质量问题的纠正与预防....................... - 30 -6.6雨天施工保证质量措施....................... - 31 - 第七章施工进度保证措施........................... - 31 - 第八章安全、文明施工措施......................... - 32 -8.1文明施工................................... - 32 -8.2安全保证措施............................... - 34 -第一章工程概况和特点1.1编制依据1.1.1水塔施工图和国标图集04S801-1《钢筋混凝土倒锥壳不保温水塔》。
给水排水专业标准图图集·2012-3-15
给水排水专业图集2012-3-15序号图集号图集名称价格备注101S123贮水罐选用及安装 3.9代替S152、S153 202SS104二次供水消毒设备选用与安装11.3306SS109管网叠压供水设备选用与安装21406SS127热泵热水系统选用与安装25506SS128太阳能集中热水系统选用与安装336S1(一)给水排水标准图集给水设备安装(冷水部分)(2004年合订本)1557S1(二)给水排水标准图集给水设备安装(热水及开水部分)(2004年合订本)110808S126热水器选用及安装48代替01SS126 2类消防设备安装序号图集号图集名称价格备注101S201室外消火栓安装8.8代替88S162 204S202室内消火栓安装12代替99S202 304S204消防专用水泵选用及安装37404S206自动喷水与水喷雾灭火设施安装28代替89SS175 598S205消防增压稳压设备选用与安装（隔膜式气压罐） 6.8原98S176改号607S207气体消防系统选用、安装与建筑灭火器配置357S2给水排水标准图集消防设备安装(2004年合订本)112899S203、99(03)S203消防水泵接合器安装13.8代替86S164 908S208室内固定消防炮选用及安装533类排水设备及卫生器具安装序号图集号图集名称价格备注104S301建筑排水设备附件选用安装35代替92S220 208S305小型潜水排污泵选用及安装26代替01S305 309S302雨水斗选用及安装24代替01S302 409S303医疗卫生设备安装43代替92S303 509S304卫生设备安装63代替99S3046S3(2010年合订本)给水排水标准图集排水设备及卫生器具安装(2010年合订本)1724序号图集号图集名称价格备注102S403钢制管件33.3代替S311和90S319 202S404防水套管8.3代替S312303S401管道和设备保温、防结露及电伴热39代替87S159403S402室内管道支架及吊架44.8代替S161503SS408住宅厨、卫给排水管道安装36604S409建筑排水用柔性接口铸铁管安装177S4(一)给水排水标准图集室内给水排水管道及附件安装(一)(2004年合订本)1208S4(二)给水排水标准图集室内给水排水管道及附件安装(二)(2004年合订本)105909S407-1建筑给水铜管道安装38代替03S407-1 1010S407-2建筑给水薄壁不锈钢管道安装59替代04S407-2 1110S406建筑排水塑料管道安装35替代96S406 1210SS411建筑给水复合金属管道安装351310SS410建筑特殊单立管排水系统安装4614S4(三)给水排水标准图集室内给水排水管道及附件安装(三)(2011年合订本)985序号图集号图集名称价格备注104S516混凝土排水管道基础及接口15代替95S516204S519小型排水构筑物148代替01S519304S520埋地塑料排水管道施工19405S502室外给水管道附属构筑物52代替S143、S144、S145、S146、S160 505S518雨水口25代替S518-1～2(1995年合订本)606S506-2自承式圆弧形架空钢管217S501-1～2单层、双层井盖及踏步（2002年合订本）28.697S501-1原图集号97S147。
钢筋混凝土倒锥壳保温水塔施工方案
钢筋混凝土倒锥壳保温水塔施工方案钢筋混凝土倒锥壳保温水塔专项施工方案一、工程概况本方案为夹江县监管中心（看守所）灾后重新建项目，钢筋混凝土倒锥壳保温水塔专项施工方案。
1、本工程安全水塔全高30.21m，有效高度25.00m （内存最低水位），为钢筋混凝土倒锥壳保温水塔。
支筒为圆环型钢筋混凝土结构，外直径2.4m,内直径2.22m。
水柜由倒锥壳箱体、扁锥壳顶盖及气楼组成，水柜高度4.55m,容积100m，壳体母线斜度为30。
，上锥壳厚度140mm下锥壳厚度140mm 支筒内设臵钢筋混凝土平台5道，钢梯5个。
水塔图纸钢筋总量约11t ,混凝土总量约104m3。
2、整个水塔施工区段划分为：基础工程、支筒及筒身滑模施工、水柜预制、水柜液压提升及装饰装修工程。
考虑到水塔施工工程量相对比较小, 工作面不大,工期相对较短,高空立体交叉作业等特点,水塔支筒采用液压式滑升模板施工,垂直运输采用外臵井架,卷扬机配合提升作业用料及措施用料。
水柜采用环绕支筒就地预制,液压提升。
3、基础地基处理形式为筏基基础,具体详《国标04S801-1》P104。
4、本工程所处区域基本风压W=0.5KN/M，地面粗糙类别为B类；地震烈度为7度，场地类别为皿类；地下水位等情况详地勘有关资料（招标人未进行提供）。
5、工程具体情况如下图：二、方案编制依据1、乐山九一建筑安全咨询有限公司设计的施工图纸（其中水塔设计在总平图中进行说明选用国标 04S801-1 P104基础选用 P167）；]TiMthriftLJt: I￥(L *IO5此.mJJOK Ml*/ *.#*>2.1&建筑地基基础设计规范》GB50007-20022.2&￡鋭结构荷裁捉范》GB500Q9-20012.3上结构设计规范》GB500KK200214 &建筑抗震设计JLJg） GB50011-21012. S （［钢结构设计畑 CB50017-20032.6?室外给水排水和燃气热力工程抗震设廿规范》GB50032-20032.7?建筑第构可靠度设计统一标唯》GB50068-20012.8（［给水排水工程构筑物结构设计规菊为GB50069-20022.9G高耸结鸠设计规范* CB501J5-20032,10《钢筋混礙土薄克结构设计规程》JGJ/T22-982.11 ?给水排水工程水塔塔构设计规程》CECS139:2OO2112《室外给水没计规范》CBJ1M7（1997年版）2.13《建筑给水排水设计规苑》GB50015-2003114氐低压配电装置及线路设计规范》GB50054-952.15《建鋭防雷设计规范》CBJ0057-94 （ 2000版）2J4《液压滑动模板施工技术规程》GBJ113-872J7《给水排水构筑物施工盤收规范》GR5O141-9O2/18《混凝土结构工程施工质量验收规范》GB5O2O4-2OQ2三、施工平面布臵水塔主要材料是商品混凝土和钢筋及少量管道。

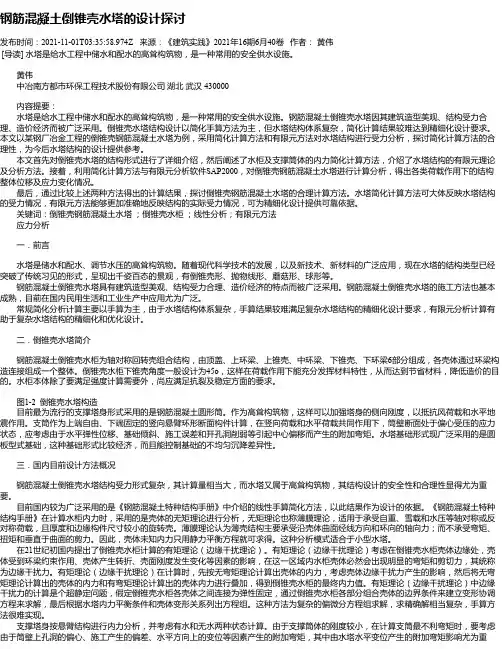

钢筋混凝土倒锥壳水塔的设计探讨
钢筋混凝土倒锥壳水塔的设计探讨发布时间：2021-11-01T03:35:58.974Z 来源：《建筑实践》2021年16期6月40卷作者：黄伟[导读] 水塔是给水工程中储水和配水的高耸构筑物，是一种常用的安全供水设施。
黄伟中冶南方都市环保工程技术股份有限公司湖北武汉 430000内容提要：水塔是给水工程中储水和配水的高耸构筑物，是一种常用的安全供水设施。
钢筋混凝土倒锥壳水塔因其建筑造型美观、结构受力合理、造价经济而被广泛采用。
倒锥壳水塔结构设计以简化手算方法为主，但水塔结构体系复杂，简化计算结果较难达到精细化设计要求。
本文以某钢厂冶金工程的倒锥壳钢筋混凝土水塔为例，采用简化计算方法和有限元方法对水塔结构进行受力分析，探讨简化计算方法的合理性，为今后水塔结构的设计提供参考。
本文首先对倒锥壳水塔的结构形式进行了详细介绍，然后阐述了水柜及支撑筒体的内力简化计算方法，介绍了水塔结构的有限元理论及分析方法。
接着，利用简化计算方法与有限元分析软件SAP2000，对倒锥壳钢筋混凝土水塔进行计算分析，得出各类荷载作用下的结构整体位移及应力变化情况。
最后，通过比较上述两种方法得出的计算结果，探讨倒锥壳钢筋混凝土水塔的合理计算方法。
水塔简化计算方法可大体反映水塔结构的受力情况，有限元方法能够更加准确地反映结构的实际受力情况，可为精细化设计提供可靠依据。
关键词：倒锥壳钢筋混凝土水塔；倒锥壳水柜；线性分析；有限元方法应力分析一．前言水塔是储水和配水、调节水压的高耸构筑物。
随着现代科学技术的发展，以及新技术、新材料的广泛应用，现在水塔的结构类型已经突破了传统习见的形式，呈现出千姿百态的景观，有倒锥壳形、抛物线形、蘑菇形、球形等。
钢筋混凝土倒锥壳水塔具有建筑造型美观、结构受力合理、造价经济的特点而被广泛采用。
钢筋混凝土倒锥壳水塔的施工方法也基本成熟，目前在国内民用生活和工业生产中应用尤为广泛。
常规简化分析计算主要以手算为主，由于水塔结构体系复杂，手算结果较难满足复杂水塔结构的精细化设计要求，有限元分析计算有助于复杂水塔结构的精细化和优化设计。
倒锥壳保温水塔新建滑模倒模移模施工公司及施工方案
倒锥壳保温水塔新建滑模倒模移模施工公司及施工方案100吨—5000吨倒锥壳水塔新建拆除滑模施工公司，伞形水塔滑模新建施工单位，磨菇形水塔拆除新建倒模移模施工厂家，水塔水箱渗漏防水堵漏，专业施工100 m3—5000 m3倒锥壳水塔工程施工措施及施工方案，资质证书齐全。
锦峰高空倒锥壳保温水塔滑模工程公司一、工程概况：技术支持：l38 lЧ3Ч 9888倒锥壳水塔采用滑模及提升两种工艺的组合来进行施工，筒身混凝土采用滑升模板施工连续作业，水箱采用钢木，就地预制，并预埋好吊环，筒身滑升完毕，水箱子制达一定强度后，在塔顶安装支架及提升设备进行水柜提升。
锦峰高空建安防腐有限公司水柜提升到设计高度后，安装支托钢梁，将水箱就位固定，然后进行顶盖施工，油漆等收属工作。
采用以上工艺有较多的优点，除滑升筒身时垂直运输采用钢井架外，不须搭设脚手架，水柜的地面预制与在高空现浇相比，大大降低了施工难度和节约了立模支撑材料。
水箱提升时亦不须特大型设备，项目经理：陶晓斌所以对施工场地，进入工地施工的临时道路要求也不高，施工周期短，外型美观，因此：这种施工工艺和倒锥壳水柜外型是目前普通受到人们欢迎的给水设施。
二、基础工程：水塔土方工程基础一般要求埋深≥2米，困此挖土时必须放坡，土质好时放坡不小30%，土质差时按实际需要放足坡，在挖方周边1.5米内不得堆土，挖土面积图示尺寸扩大值1米，沿周边挖约0.3×0.25m排水沟及集水坑一个，随时抽水保持基面原始土不受浸而被破坏，尽量减少基土的扰动，同时注意地表排水，防止地表水进入基坑，回填土必须分层回填夯实。
基础模板比较简易，要求基础周边须置模保证几何尺寸的正确，一般不宜采用原槽浇灌，钢筋品种：规格、数量、间距搭接，项目经理：陶晓斌保护层须严格按图示尺寸和有关规范规定进行施工。
基础混凝土浇捣可采用从外围开始逐渐向中心点合拢，或从二对开始对称向中心浇捣，最后浇杯口，无论采用那种方法。
简述岐山县钢筋砼倒锥壳保温水塔施工方案
简述岐山县钢筋砼倒锥壳保温水塔施工方案【摘要】文章通过对我县枣林镇范家塬村钢筋砼倒锥壳保温水塔施工实践，总结了钢筋砼倒锥壳保温水塔施工施工方案及方法的具体实施要点。
【关键词】钢筋砼倒锥壳保温水塔施工方案一、工程概况岐山县枣林镇范家塬村位于后河沟道南岸上，东、西、北三面环沟，中部为土塬，地面平整，是主要农耕区。
该村属冯家山水库南干三支、四支灌区，全村共有13个村民小组4338口人，耕地面积6000多亩。
农业生产以种植小麦、玉米为主，近几年，该村加快农业结构调整，在张家塬建成300亩大棚西瓜生产基地，西瓜销路畅通，效益良好，大大促进了农民增收致富的步伐。
在新农村建设中，该村争取国家项目投资，修建了通村水泥路，村内交通条件大为改观。
二、编制依据1.《混凝土结构设计规范》(dl5144-2001)2.《水利水电建设工程验收规程》（sl223-2008）3.《水利水电工程施工质量评定规程》（sl176-2007）4.《混凝土结构工程施工及验收规范》（gb50204-2002）5.《土工试验规范》（sd237-1999）6.水利部《水利水电建设工程验收规范》sl223-2008；7.水利水电工程施工质量检验与评定规程》sl176-2007;三、倒锥型水塔施工方案及方法倒锥型水塔基础采用常规方法立模施工，土方采用机械开挖、回填，人工修整；筒身采用滑模施工，组装滑升模板; 绑扎钢筋; 浇注砼初滑，初滑正常后再进行绑扎钢筋; 浇注砼; 液压提升一个浇注（20~30cm），如此循环连接施工到筒首标高再拆除滑升模具; 施工内平台；水箱就地预制，达到满足安装强度后用液压提升的方法提升就位，其他部分按正常方法施工。
1.施工测量该工作是工程开展的先导，是质量控制的重点项目，其工作质量的好坏，直接影响工程的质量、进度与施工单位的效益。
我公司在工程施工的全过程，始终把搞好测量工作放在重要位置。
成立专门负责的测量小组，并建立完善的测量及复测制度。
水塔滑模和水箱(钢绞线)提升施工技术
水塔滑模和水箱(钢绞线)提升施工技术摘要：本文通过对天钢电炉500m³安全水塔的支筒滑模施工及水箱提升施工的要点进行了分析，重点介绍了支筒滑模的施工工艺及水箱提升施工工艺。
关键词：倒锥形（保温）安全水塔支筒滑模水箱提升施工前言：滑模施工改善了施工条件、减少了劳动强度、施工进度、节约资源、降低了工程成本充分体现了混凝土的连续性施工特点。
水箱（钢绞线）提升施工代替了原有的吊杆施工法，施工过程更加简便且提升水箱全过程所用杆件受力。
不再像吊杆法1/4分组错开，拆除时提升吊杆时75%杆件进行受力。
本文根据天钢电炉500m³安全水塔的施工对滑模及（钢绞线）提升技术进行了阐述。
1、工程概况天钢500 m³安全水塔在天钢电炉厂区西南角，筒身施工采用滑模工艺，水箱提升采用千斤顶（钢绞线）提升法。
水塔高50.060m，其中有效高度46.250m，水箱有效容积为500m³，为钢筋砼倒锥壳形保温水塔。
水箱总重约250t。
2、滑模工艺2.1滑模提升设备组装要点提升设备组装前应对各部件的质量、规格、数量进行详细检查校对并编号。
内外钢圈和辐射梁安装前，应先在组装架平台上放出位置线。
各构件安装位置应准确，并保持水平，提升架保持垂直。
各部件应连接牢固。
模板各位置的安装顺序：固定围圈调整装置固定围圈固定模板活动围圈顶紧装置活动围圈活动模板模板安装完毕应对其半径、壁厚、钢筋保护层进行检查校正。
井架安装完后安装斜拉装置、滑轮座、柔性滑道、吊笼及抱杆等。
抱杆安装在平台内钢圈近侧，位置应避开吊笼的出料口，并应使烟囱永久性爬梯在拔杆半径之间。
铺板按平台尺寸配制为定型板，安装时编号铺设于辐射梁之间。
内外吊架安装好后，随之安装外侧围栏及悬挂安全网。
2.2液压设备的安装油管安装前，管内必须清洗干净，保证洁净。
安装接头时应掌握松紧度，勿过分挤压，以防损坏丝牙，结合不严。
控制台安装位置宜放于外侧外钢圈处（另一侧放电焊机以平衡）液压控制台通过分油器输送到千斤顶。
水塔施工方案
1.工程概况1.1工程简介该水塔施工图采用标准图集《500m3钢筋混凝土倒锥保温水塔》89S842（六），水塔有效高度40M。
将标准图中有效高度32米水塔支筒加高8米。
标准图中支筒ZTD-32外径不变，壁厚改为250mm，钢筋改为双层配筋（事故水塔结构详见附图）。
水箱下环梁高度0.8M，中环梁高度0.95米，水箱下锥壳壁厚0.18米。
上环梁高1米。
下锥壳外侧采用聚乙烯泡沫塑料保温板保温，内壁采用5层抹灰进行防水处理；上锥壳上侧采用二毡三油防水。
整个水塔施工计划总工期为140天，（2008年3月1日至2008年7月20日）。
1.2工程目标工期目标：保证按照合同工期完工；质量目标：单位工程合格率达到100% ；工序报检一次合格率达到96%以上；工程外观检查合格率达97% 以上；分部、分项检查合格率100%；确保工程质量达到优良。
文明施工目标严格遵守招标文件中有关内部管理临时设施区域以及安全保卫等要求，文明施工，确保项目现场始终处于清洁、安全的状态；交工文件的控制目标实现工程过程交工资料和工程进度同步，工程竣工一个月内向业主移交交工资料1.3工程环境1.3.1自然条件：基本风压0.5KN/㎡，地面粗糙度类别为B类场地地震烈度为6度，设计基本地震加速度值为0.05g场地类别为三类，冻土深度为-0.5米1.3.2施工现场条件：施工现场紧靠厂区内砼路，交通便利，同时，现场地下水位较低，勘探报告为-9.81米，而车间基础底标高为-3.5米，利于基础土方施工。
为保证工程的顺利进行项目部在业主指定的场地内建立了临时施工场地及生活区。
现场设立钢筋加工场地及模板制作、堆放场地。
平面布置见平面布置图。
