直流稳压电源课程设计报告.
直流稳压电源的课程设计报告范文
.. .. .. ..直流稳压电源的设计目录前前言言00直直流流稳稳压压电电源源的的设设计计00一一、、设设计计目目的的及及其其实实际际应应用用11二二、、任任务务要要求求11三三、、实实验验原原理理及及其其各各个个分分电电路路图图11A ．电源变压器1B ．整流电路2C ．滤波电路3D.稳压电路4四四..总总电电路路图图55五五..参参考考文文献献55六六..心心得得体体会会55前言电子技术是当今高新技术的"龙头〞，各先进国家无不把它放在优先的开展的地位。
电子技术是电类专业的一门重要的技术根底课，课程的显著特点之一是它的实践性。
要想很好的掌握电子技术，除了掌握根本器件的原理，电子电路的根本组成及分析方法外，还要掌握电子器件及根本电路的应用技术，课程设计就是电子技术教学中的重要环节。
本课程设计就是针对模拟电子电路这门课程的要求所做的，同时也将学到的理论与实践严密结合。
本设计是设计的直流稳压电源。
直流稳压电源一般是由电源变压器、整流电路、滤波电路和稳压电路四局部组成。
一一、、设设计计目目的的及及其其实实际际应应用用熟悉模拟电子课程设计方法和规*，到达应用电子技术的目的，并培养动手能力，学会阅读相关科技文献，查找器件手册与相关参数，整理总结设计报告。
电子电路工作时都需要直流电源提供能量，电池因使用费用高,一般只用于低功耗便携式的仪器设备中。
二二、、任任务务要要求求设计稳压电源目的就是要把工频交流电源或者直流变化的电源通过此装置变为直流稳压电源，并画出整体电路。
三三、、实实验验原原理理及及其其各各个个分分电电路路图图稳压电源由电源变压器、整流电路、滤波电路和稳压电路四局部组成如图1所示：A ．电源变压器电源变压器提供最初的电源，需要经过整流、滤波、稳压才能满足要求，一般为工频电流或者家用的电流。
B ．整流电路整流电路的任务是将经过变压器降压以后的交流电压变换为直流电压。
变压器的选择，除了应满足功率要求外，它的次级输出电压的有效值Ｖ2 应略高于要求稳压电路输出的直流电压值。
直流稳压电源课程设计总结报告电路改进措施

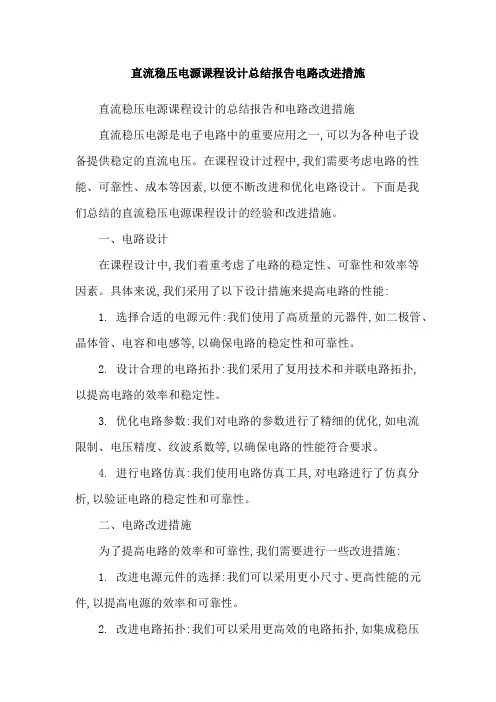

直流稳压电源课程设计总结报告电路改进措施直流稳压电源课程设计的总结报告和电路改进措施直流稳压电源是电子电路中的重要应用之一,可以为各种电子设备提供稳定的直流电压。
在课程设计过程中,我们需要考虑电路的性能、可靠性、成本等因素,以便不断改进和优化电路设计。
下面是我们总结的直流稳压电源课程设计的经验和改进措施。
一、电路设计在课程设计中,我们着重考虑了电路的稳定性、可靠性和效率等因素。
具体来说,我们采用了以下设计措施来提高电路的性能:1. 选择合适的电源元件:我们使用了高质量的元器件,如二极管、晶体管、电容和电感等,以确保电路的稳定性和可靠性。
2. 设计合理的电路拓扑:我们采用了复用技术和并联电路拓扑,以提高电路的效率和稳定性。
3. 优化电路参数:我们对电路的参数进行了精细的优化,如电流限制、电压精度、纹波系数等,以确保电路的性能符合要求。
4. 进行电路仿真:我们使用电路仿真工具,对电路进行了仿真分析,以验证电路的稳定性和可靠性。
二、电路改进措施为了提高电路的效率和可靠性,我们需要进行一些改进措施:1. 改进电源元件的选择:我们可以采用更小尺寸、更高性能的元件,以提高电源的效率和可靠性。
2. 改进电路拓扑:我们可以采用更高效的电路拓扑,如集成稳压器、整流器等,以提高电源的效率和稳定性。
3. 改进电源控制电路:我们可以采用更高精度的控制电路,如反馈控制电路、比例控制电路等,以提高电源的精度和稳定性。
4. 改进电源滤波电路:我们可以采用更有效的电源滤波电路,如低通滤波器、高通滤波器等,以提高电源的滤波效果和稳定性。
总结通过以上的经验和改进措施,我们可以更好地设计直流稳压电源电路,提高电路的性能和可靠性,为各种电子设备提供更稳定的直流电压。
直流稳压电源课程设计报告

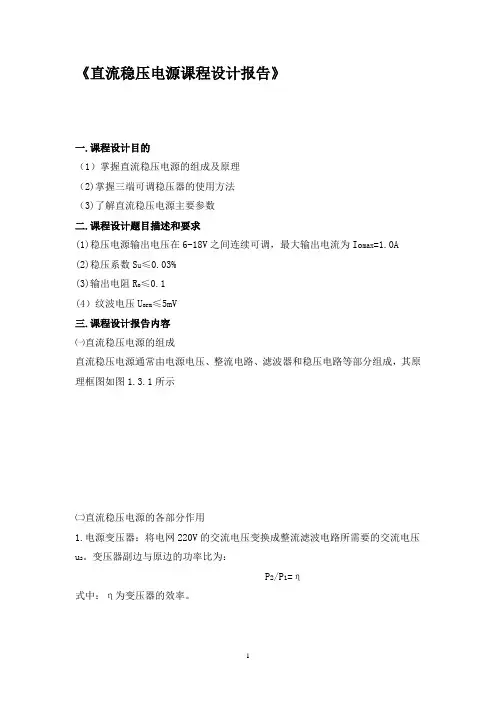

《直流稳压电源课程设计报告》一.课程设计目的（1）掌握直流稳压电源的组成及原理（2)掌握三端可调稳压器的使用方法（3)了解直流稳压电源主要参数二.课程设计题目描述和要求(1)稳压电源输出电压在6-18V之间连续可调，最大输出电流为Io max=1.0A(2)稳压系数S u≤0.03%(3)输出电阻R o≤0.1(4）纹波电压U orm≤5mV三.课程设计报告内容㈠直流稳压电源的组成直流稳压电源通常由电源电压、整流电路、滤波器和稳压电路等部分组成，其原理框图如图1.3.1所示㈡直流稳压电源的各部分作用1.电源变压器：将电网220V的交流电压变换成整流滤波电路所需要的交流电压u2。
变压器副边与原边的功率比为：P2/P1=η式中：η为变压器的效率。
2整流电路：将交流电压变换为单向脉动直流电压。
整流是利用二极管的单向导电性实现的。
常用的整流电路有半波整流电路和桥式整流电路等。
其电路图如图1.3.2所示。
在稳压电路中一般用4个二极管组成桥式整流电路，此时Ｕ1与交流电压u2的有效值Ｕ2的关系为：Ｕ1=（1.1～1.2）Ｕ2在整流电路中，每只二极管所承受的最大反向电压为：Ｕrm=√2Ｕ2流过每只二极管的平均电流为：I D=0.45Ｕ2/R L桥式整流电路与半波整流电路相比较，其输出电压Ｕ提高，脉动成分减少了，所以在此选用桥式整流电路。
3滤波电路：将脉动直流电压中交流分量滤去，形成平滑的直流电压。
滤波电路可分为电容、电感和π型滤波电路。
其电路图如下1.3.3所示。
图中R为负载电阻，它为电容C提供放电通路，放电时间常数RC应满足：RC>（3～5)T/2；式中T（=20msm）为50HZ交流电压周期。
一般小功率整流滤波电路通常采用桥式整流、电容滤波电路。
4.稳压电路：其作用是当交流电网电压波动或负载变化时，保证输出直流电压的稳定。
简单的稳压电路可采用稳压管来实现，在稳压性能要求较高的场合，可采用串联反馈式稳压电路（包括基准电压、取样电路、放大电路和调整管部分）。
直流稳压电源课程设计报告.
直流稳压电源课程设计报告设计任务及要求1．设计任务设计一直流稳压电源，满足：（1）当输入电压在220V交流时，输出直流电压为6－９V；（2）输出纹波电压不于5mv（3），稳压系数<=0.01；（4）具有短路保护功能；（5）最大输出电流为：Imax=0.8A2．要求通过设计学会；（1）如何选择变压器、整流二极管、滤波电容及调整三极管或集成稳压块；（2）合理选择电路结构，并完成全电路元器件参数设计、绘制电路图；（3）短路保护实现方法（4）掌握直流稳压电源的调试及主要技术指标的测试方法（5）撰写设计报告。
3．设计注意：（1）电源变压器、整流二极管、滤波电容、调整三极管或集成稳压块等元件只做选择性设计；（2）完成全电路元器件参数设计、绘制出整体电路图；（3）撰写设计报告要符合下列格式并按时上交，逾期将延与下届。
一、书写要求二、上交时间要求上交书面及电子稿发至邮箱：撰写设计报告格式：（仅供参考，不要全部抄龚）见附录一集成直流稳压电源的设计与制作姓名1 绪言随着半导体工艺的发展，稳压电路也制成了集成器件。
由于集成稳压器具有体积小，外接线路简单、使用方便、工作可靠和通用性等优点，因此在各种电子设备中应用十分普遍，基本上取代了由分立元件构成的稳压电路。
集成稳压器的种类很多，应根据设备对直流电源的要求来进行选择。
对于大多数电子仪器、设备和电子电路来说，通常是选用串联线性集成稳压器。
而在这种类型的器件中，又以三端式稳压器应用最为广泛。
2 设计要求1.初始条件：（1）集成稳压器选用LM317与LM337或其他芯片，性能参数和引脚排列请查阅集成稳压器手册。
（2）电源变压器为双15Ｖ／25Ｗ。
（3）其参考电路之一如图1所示图1 ±1.25V-±15V连续可调直流稳压器参考电路原理图2.主要性能指标：（1）输出电压Vo：±1.25 - ±12V连续可调。
（2）最大输出电流Iomax=800mA（3）纹波电压ΔVop-p≤5mV（4）稳压系数Sv≥3X10-33.设计要求：（1）依据已知设计条件确定电路形式。
直流稳压电源设计报告
直流稳压电源设计报告设计报告：直流稳压电源1. 设计目标：设计一个直流稳压电源，能够提供稳定的输出电压，并具备过载保护功能。
2. 设计方案：采用线性稳压电源的设计方案。
选择变压器、整流电路、滤波电路、稳压电路和保护电路五个部分组成。
3. 设计流程：- 选择合适的变压器，根据输出电压和电流的要求确定变压器的额定参数。
- 设计整流电路，一般采用整流桥整流，将交流电源输出转换为直流电源。
- 设计滤波电路，采用电容滤波和电感滤波的组合，使输出电压更加稳定。
- 设计稳压电路，常用稳压二极管、稳压管、稳压芯片等元件，通过调节电流和电压实现稳压功能。
- 设计过载保护电路，采用过流保护、过热保护、电流限制等技术手段，保护电源和负载。
4. 设计参数：- 输入电压：220V AC- 输出电压：5V DC- 输出电流：1A- 稳压精度：±5%- 过载保护：电流限制在1.2A，过热保护温度设定为85℃5. 集成电路选型：- 变压器：选择额定输入电压为220V AC，输出电压为12VAC的变压器。
- 整流电路：选择四个二极管组成整流桥，如1N4007。
- 滤波电路：选择适当的电容和电感组成滤波电路，如4700μF，100μF电容和100mH电感。
- 稳压电路：选择稳压二极管或稳压芯片，如7805稳压芯片。
- 过载保护电路：选择过流保护元件和温度传感器，如电流限制为1.2A的保险丝和额定触发温度为85℃的热敏电阻。
6. 电路连接：根据设计方案，按照电路图连接各个元件。
7. 实验验证：通过实验验证电源输出电压、电流的稳定性，并测试过载保护电路的有效性。
8. 结果分析：根据实验结果分析，评估设计方案的可行性和性能指标是否满足要求。
9. 优化改进：根据分析结果，提出优化改进的方案，如更换元件、调整参数等，以进一步提高电源的稳定性和性能。
10. 结论：根据实验和优化改进的结果，得出结论并总结设计报告。
直流稳压电源设计实验报告
直流稳压电源设计实验报告一．实验目的1、了解负载稳压电源的控制原理及工作原理；2、分析电路、仿真电路结构，并结合 oscilloscope 对稳压电源进行实验测试；3、制作变压源，实验服务由DC电源模块，实现输出电压的调节功能；4、利用变压源实现对于直流稳压电源的调节；二、实验原理稳压电源是由 DC 电源模块、电感、晶体管、电容以及变频器等部件组成的控制回路，用以实现可靠稳定的输出电压，其基本原理是通过调节变频器的输出频率来调节 DC 电源模块的输出电压，使电源模块的输出稳定在一定的等级，从而实现稳压的要求。
三、实验环境硬件环境： DC 电源模块、电感、晶体管、电容及变频器等软件环境： oscilloscope四、实验测试1、DC 电源模块：根据理论电路设计，布置 DC 电源模块，同时使用 oscilloscope测试 DC 电源输出；2、变频器：同样配置电路，使用变频器调节输出频率；3、电感、晶体管和电容：根据理论电路及电路仿真的正确性，布置电感、晶体管和电容，并进行 oscilloscope 反复测试；4、整机设计：将 DC 电源模块、变频器、电感、晶体管以及电容一起设计成完整的稳压电源，并测试稳压电源是否能够正常输出电压。
五、实验结果通过实验测试表明，所设计的电路结构能够正常工作，DC 电源模块能够输出稳定的直流电压，变频器能够根据设定的频率正确调节输出电压，稳压电源能够提供一致的直流电压输出。
因此，实验的目的得到了较好的满足。
六、结论本次实验建立了直流稳压电源的设计原理，已设计合理、结构正确的电路，同时，通过 oscilloscope 进行实验测试，得出稳压电源能够正常输出稳定的电压，实验目的得到了满足。
直流稳压电源课程设计
模拟电路课程设计报告设计课题：直流稳压电源课程名称；模电实验实验名称：直流稳压源实验专业：通信工程学生姓名：xxx学号：xxxxxx指导老师：xxx直流稳压电源的设计一、课题阐述直流稳压电源一般由电源变压器、整流电路、滤波电路及稳压电路所组成。
变压器把市电(U=220V,f=50Hz)(U为有效值)交流电压变为所需要的低压交流电。
而整流电路则把低压交流电转变为交流分量较小的直流电。
再经滤波电路和稳压电路再把不稳定的直流电压变为稳定的直流电压输出。
本设计主要采用由分立元件构成的直流稳压电路，通过变压，整流，滤波，稳压过程将220V、50HZ 的市电，变为稳定的直流电，并实现电压在10V～14V范围内连续可调。
二、设计任务和设计指标设计一个直流稳压电源，要求：（1）输入电压为220V，50Hz市电，输出为直流稳定电压；（2）采用分立元件方式；（3）技术要求：A、额定输出电压：OU=12V且OU在10V～14V范围内连续可调。
B、额定输出电流１.５Ａ；C、满载纹波峰峰值小于6０ｍV；D、稳压系数Sv≤5×10-3；（4）主要测量内容：最大输出电流，纹波峰峰值，稳压系数，电压调整率。
三、设计方案的论证和电路工作原理1.总体设计思路（1）电网供电电压为220V、50Hz的交流电，要获得低压的直流输出电压，首先必须采用电源变压器将电网电压降低获得所需要的交流电压。
（2）经电源变压器降压后的交流电压，通过整流电路变成单向直流电，但其幅度变化大（即脉动大）。
（3）经整流电路得到的脉动大的直流电必须经过滤波电路变成平滑，脉动小的直流电，即将交流成分滤掉，保留其直流成分。
（4）经滤波电路后得到的直流电压，再通过稳压电路稳压，便可得到基本不受外界影响的稳定的直流输出电压，也就达到了设计的目的。
2.设计方案稳压电源的设计，是根据稳压电源的输出电压Uo 、输出电流Io、输出纹波电压ΔUop-p等性能指标要求，正确地确定电源变压器、整流电路、滤波电路和稳压电路所用元器件的性能参数，从而能够合理的选择这些元器件。
直流稳压电源课程设计报告
直流稳压电源课程设计报告一、设计目的本课程设计旨在培养学生对直流稳压电源的基本原理和实际应用的理解，以及能够独立设计和调试一般性直流稳压电源的能力。
二、设计内容1. 直流稳压电源基本原理2. 直流稳压电源组成部分及其功能3. 直流稳压电源的电路设计和调试三、设计步骤1. 确定直流稳压电源的输出要求，如输出电压范围、输出电流范围等。
2. 根据输出要求选择合适的变压器。
3. 设计整流电路，包括桥式整流器和滤波电容。
4. 设计稳压器，包括基准电压源、比较器、功率晶体管等。
5. 设计过载保护和短路保护电路。
6. 组装并调试整个直流稳压电源。
四、实验材料与设备1. 220V交流电源2. 变压器3. 整流二极管4. 滤波电容5. 稳压芯片LM317或LM350等6. 二极管、晶体管等元件7. 示波器、万用表等测试设备五、设计结果与分析本课程设计的直流稳压电源输出电压范围为0-30V，输出电流范围为0-2A。
具体参数如下：1. 变压器输入：220V AC，输出：24V AC。
2. 桥式整流器：使用4个1N4007二极管。
3. 滤波电容：使用4700μF/50V电解电容。
4. 稳压芯片：使用LM317稳压芯片。
5. 过载保护和短路保护电路：使用二极管和晶体管组成的保护回路。
实验结果表明，该直流稳压电源能够满足大部分实际应用需求，并且具有较好的稳定性和可靠性。
六、实验心得通过本次课程设计，我深入了解了直流稳压电源的基本原理和实际应用，并且掌握了一定的设计和调试技能。
同时，在实验过程中也遇到了一些问题，如元件选型不当、接线错误等，通过不断排查解决这些问题，我对直流稳压电源的理解更加深入。
这是一次非常有意义的课程设计。
模电课程设计直流稳压电源实训报告(一)
模电课程设计直流稳压电源实训报告(一)模电课程设计直流稳压电源实训报告概述本次实训是电子信息工程专业课程“模拟电子技术”设计实践环节之一。
主要目的是让学生通过设计并制作直流稳压电源，加深对模拟电路原理的理解，并掌握电路设计与实际制作的能力。
实验过程设计1.根据要求，确定电源的输出电压、输出电流等参数。
本次实验要求输出电压为5V，输出电流为1A。
2.根据输出电压和电流计算电源的功率。
P = V × I = 5V × 1A= 5W。
3.根据功率选择合适的变压器和二极管，计算所需电容的容量。
在本次实验中，选择5V、2A的变压器和1N4007二极管，计算电容可得：C = I × τ/ΔV = 1A × 0.02s/0.5V = 40uF。
4.根据电容的容量选择合适的电容，并确定前级稳压二极管和后级稳压三端稳压器型号。
本次实验选择4700uF的20V电容，前级稳压二极管选择1N5817，后级稳压三端稳压器选择LM7805。
5.根据所选元器件的参数和数据手册，绘制电路图和PCB布局图。
制作1.根据PCB布局图，在铜板上用喷锡机喷上底部铜皮。
2.根据电路图使用光刻出铜盐膜线路图。
刻蚀后得到铜盐膜PCB板。
3.微风干燥后，在氢氟酸水溶液中脱盐，清洗后得到精美的PCB板。
4.根据电路图逐个安装元器件，注意电解电容、极性电容和稳压二极管等的极性。
5.完成元器件的安装后，进行焊接。
焊接过程中应注意不要使元器件过热，避免烧坏元器件。
6.检查电路连接是否正确，并使用万用表进行电路测试。
实验结论通过本次实验，我们学会了使用电子元器件设计并制作直流稳压电源的方法，并在实际制作上得到了巩固。
同时，我们也加深了对模拟电路原理的理解，为今后的学习和实践奠定了基础。
实验总结本次实际操作中，我们深刻感受到电路设计的重要性。
正确的设计能够避免各种问题的发生，方便后续的制作和测试。
因此，在实际操作中，我们应该注重电路设计的细节，并严格按照电路图进行安装和调试工作。
直流稳压电源设计报告
直流稳压电源设计报告摘要：本报告旨在介绍直流稳压电源的设计和原理。
通过研究电源的组成部分和工作原理，我们将设计出一种可靠而高效的直流稳压电源。
引言：直流稳压电源是电子设备中广泛使用的一种电源类型，其作用是将交流电转换为恒定的直流电，并保持电压的稳定。
在本报告中，我们将探讨直流稳压电源的设计要求和原理，并介绍我们的设计过程和结果。
一、电源设计要求在设计直流稳压电源时，有一些关键要求需要考虑。
首先是输出电压的稳定性，即输出电压的波动应尽量小。
其次是输出电流的能力，我们需要确保电源能够提供足够的电流以满足设备的需求。
此外，效率和可靠性也是设计的重要方面。
所设计的电源应能高效转换电能，并具有较长的寿命。
二、直流稳压电源的原理直流稳压电源主要由输入滤波电路、变压器、整流电路、滤波电路、电压调节电路、稳压电路和输出电路组成。
输入滤波电路起到去除输入电压中的高频噪声和纹波的作用。
变压器将输入的交流电压通过电磁感应作用转换为适当的交流电压。
整流电路将交流信号转换为直流信号。
滤波电路进一步去除纹波，以保证输出的直流电压尽可能平稳。
电压调节电路确保输出电压的稳定性。
稳压电路提供对输出电压的过载和短路保护。
最后，输出电路将电源的电能传递给设备。
三、设计过程在设计直流稳压电源时，首先我们需要选择适当的元器件。
例如，选择适当的变压器可以确保输入交流电压能够转换为所需的输出电压。
然后，我们需要进行计算和仿真，确定电路的参数以满足设计要求。
此外，还可以使用计算机辅助设计工具来优化电路。
最后，根据设计结果，我们将进行样机的制作和测试。
四、设计结果根据上述的设计过程，我们成功设计出一款直流稳压电源。
该电源具有稳定的输出电压和高效的转换效率。
经过测试，电源能够在大负载和瞬态响应方面表现良好。
此外，电源还具有过载和短路保护功能，能够保护设备免受电源故障的影响。
五、结论和展望通过本次设计，我们深入了解了直流稳压电源的原理和设计过程。
我们成功设计出一款可靠而高效的电源，满足了设计要求。
直流稳压电源课程设计
直流稳压电源课程设计引言直流稳压电源是电子工程领域中常用的电源装置，用于将交流电源转换为稳定的直流电源。
在电子设备的设计和实验过程中，直流稳压电源起到了至关重要的作用。
本课程设计旨在帮助学生深入了解直流稳压电源的原理和设计过程，并通过实践操作，掌握设计直流稳压电源的技能。
一、理论知识1.1 直流电源的概念与分类直流电源是指输出电流为直流的电源装置，根据输出的电流稳定性和特性，可以分为线性稳压电源和开关稳压电源两种类型。
1.2 线性稳压电源的工作原理线性稳压电源采用变压器、整流电路、滤波电路和稳压电路等组成。
通过将输入电压转换为直流电压，并经过稳压控制电路的调节，使得输出电压稳定在一定的范围内。
1.3 线性稳压电源的设计要点线性稳压电源的设计要点包括输入电压范围选择、稳压管的选取与设计、输出电压调节等。
在设计过程中需要考虑电源的稳定性、效率和功率损耗等因素。
1.4 开关稳压电源的工作原理开关稳压电源利用开关管的开关行为来实现对输出电压的稳压控制。
通过高效的开关变换，能够实现更高的功率转换效率。
1.5 开关稳压电源的设计要点开关稳压电源的设计要点包括：开关管的选取与驱动、滤波电路的设计、反馈控制策略的选择等。
在设计过程中需要考虑开关管的损耗、电磁干扰等问题。
二、实践操作2.1 线性稳压电源的设计实验本实验旨在通过设计线性稳压电源，了解其原理和设计要点，并实践操作电路搭建与调试过程。
实验步骤： 1. 确定输入电压范围，选择合适的变压器。
2. 设计整流电路，将交流电转换为直流电。
3. 设计滤波电路，去除交流成分，使得输出电压更加稳定。
4. 选取合适的稳压管，并设计稳压电路，实现输出电压的稳定控制。
5. 搭建电路原型并进行调试，测试输出电压的稳定性与效果。
2.2 开关稳压电源的设计实验本实验旨在通过设计开关稳压电源，了解其原理和设计要点，并实践操作开关管的驱动、滤波电路的设计以及反馈控制策略的选择。
实验步骤： 1. 选择合适的开关管，并设计驱动电路，实现对开关管的控制。
课程设计直流稳压电源
物理与电气工程学院课程设计报告直流稳压电源的设计作者专业年级指导教师成绩日期直流稳压电源的设计摘要：本直流稳压电源是依照模拟电子技术的知识设计而成，用来测量直流电压，测量范围为+12V，-12V,+15V,-15V。
直流稳压是一种当电网电压波动或温度负载改变时，能保证输出电压大体不变的电源。
其电源电路包括电源变压器，直流电路，滤波电路，稳压电路四个环节。
设计中要用的元件有：变压器、整流二极管、电解电容、瓷片电容、端子。
关键词：直流电源整流滤波稳压1 引言：说到稳压问题，历史悠长。
目前，线性继承稳压器已进展到几百个品种。
按结构分为串联式和并联式集成稳压器。
依照输出电压类型可分为固定式和可调式集成稳压器。
依照脚管的引线数量可分为三端式和多端式集成稳压器。
按制造工艺可分为：半导体式，薄膜混合式和厚膜混合式集成稳压器。
按输入输出之间的压差由可分为一样的压差和低压差两大类，等等。
目前，通过电子课程设计能专门好的提高大学生的动手实习能力，也能专门好的提高大学生的创新、设计和实践能力，因此才设计了那个直流稳压电源，又称集成直流稳压电源。
2 设计方案论证方案一：采纳LM317、LM337共地可调式三端稳压器电源LM317可调式三端稳压器电源能够持续输出可调的直流电压，只是它只能许诺可调的正电压，稳压器内部含有过流，过酷爱惜电路；由一个电阻（R）和一个可变电位器(RP)组成电压输出调剂电路，输出电压为：V o=1.25(1+RP/R)。
LM337输出为负的可调电压，采纳两个独立的变压器别离和LM317及LM337组装，操作比较简单。
电路图2-1所示图2-1 LM317与LM337组装电路方案二: 采纳LM7815,LM7812、LM7912和LM7915组成稳压电路LM7815固定式三端稳压器可输出+15V电压如图2-2,固定式三端可调稳压器LM7812和LM7912组装电路可对称输出±12v,其电路图如图2-3所示.其电路图如图2-4所示.图2-2 LM7815图2-3 LM7812和LM7912组装方案的最终选择方案一的电路由三端可调式稳压器LM317和LM337组装而成,可输出范围为±1.25 -±12持续可调,通过对Rw的调整可输出+5V, ±12,(3-9)V持续可调.其电路组装比较简单,但输出所需电压时需要调整可变电阻,不能直接输出,因此利历时不方便.方案二由三端可调式稳压器和三端固定式稳压器一起组成,所用器件例如案一多,但电路组装简单,可不能增添麻烦,在方案二中可直接取得+5v和±12的输出电压.利用式比较方便,综上所述,方案二例如案一合理,因此选择方案二2．1 本设计采纳桥式整流单相桥式整流电路与半波整流电路相较，在相同的变压器副边电压下，对二极管的参数要求式一样的，而且还具有输出电压高、变压器利用率高、脉动小等优势，因此在次设计中我选用单相桥式整流电路。
直流稳压电源的了课程设计实验报告 5V直流稳压电源设计
机电一体化实训5V直流稳压电源设计报告学校：西安科技大学高新学院班级：机械设计制造及其自动化姓名：***学号：***指导老师：邵小强设计时间：2012.7.2—2012.7.13目录1 设计题目 (3)2 设计方案和要求 (3)2.1 设计目的 (3)2.2设计技术指标与要求 (3)2.2.1 基本要求 (3)2.2.2 技术指标 (3)3 电路原理分析 (3)3.1 原理分析 (3)4 各单元电路图及功能说明 (4)4.1.1 电源变压器 (4)4.1.2 整流电路 (5)4.1.3 滤波电路 (6)4.1.4 稳压电路 (6)4.1.5 总电路 (8)4.1.6 元件清单 (8)5 电路的调试及仿真数据 (9)5.1 虚拟示波器检测图 (9)5.2 数据指标。
(10)6 心得体会 (11)7 致谢语 (11)8 参考文献 (12)1 设计题目题目：《基于EWB的串联型直流稳压电源的设计》2 设计方案和要求2.1 设计目的（1）、设计用晶体管和集成运算放大器组成的串联型直流稳压电源。
（2）、学习使用EWB软件并对串联型直流稳压电源进行仿真验证。
2.2设计技术指标与要求2.2.1、基本要求A、电路能输出直流5V与9V两档电压；B、拟定测试方案和设计步骤；C、根据性能指标，计算元件参数，选好元件，并画出电路图；D、仿真验证输出信号；E、写出设计性报告。
2.2.2、技术指标：A、输出5V与9V两档电压,同时具备正负极性输出；B、输出额定电流250mA最大电流650mA；C、在最大输出电流时纹波电压峰值3 电路原理分析与方案设计3．1原理分析：采用变压器、二极管、集成运放，电阻、稳压管、三极管等元件器件。
220V 的交流电经变压器变压后变成电压值较小的交流，再经桥式整流电路和滤波电路形成直流，稳压部分采用串联型稳压电路。
比例运算电路的输入电压为稳定电压，且比例系数可调，所以其输出电压也以调节；同时，为了扩大输出大电流，集成运放输出端加晶体管，并保持射极输出形式，就构成了具有放大环节的串联型稳压电路。
直流稳压电源设计电子技术课程设计报告毕业论文
《电子技术》课程设计报告专业：电子信息工程班级：电信姓名：指导教师：二0一三年六月三日目录一、课题一——直流稳压电源设计 (3)（一）课程设计目的 (3)（二）设计任务与要求 (3)（三）课程设计报告内容 (3)二、课题二——计数器设计 (6)（一）课程设计的目的 (6)（二）设计任务与要求 (6)（三）课程设计报告内容 (6)三、课题三——方波、三角波发生器设计 (13)（一）设计目的 (13)（二）设计任务与要求 (13)（三）课程设计报告内容 (14)四、实践步骤 (15)五、实践标准 (15)六、元器件清单及所用仪器设备 (15)七、测试结果及调试与分析 (17)八、课程设计的心得体会 (19)九、参考书目 (19)一、课题一——直流稳压电源设计（一）课程设计目的1、了解直流稳压电路的组成和工作原理；2、学习直流稳压电路的设计方法以及主要技术指标的测试方法2、培养学生综合分析问题、发现问题和解决问题的能力。
（二）设计任务与要求设计任务：设计一个直流稳压电源要求： 1、输出电压5V、+12V、-12V三档；2、输出电流：最大电流>1A；3、纹波电压峰值Vop-p≤5mv，稳压系数Sr≤5%，电网电压波动正负10%。
（三）课程设计报告内容1.直流稳压电源电路图（如图1）图1直流稳压电路图2.直流稳压电源设计电路图本电路主要由集成片组成。
如上图T为变压器，为得到U2为双16V的交流电压所以选择n1：n2=55：8。
D1、D2、D3、D4组成桥式整流电路，而二极管承受的最大反向电压，由电路图可知，考虑电源电压波动±10％，在选用二极管时，至少有10%的余量，选择最大整流平均电流I F和最高反向工作电压U R分别为0.6A和32V。
C1为500u的电解电容，用于滤波经过集成芯片LM7812输出U1为12V的稳定直流电压。
C2、C3为4.7u 的电解电容，有保护和滤波的作用，再经一个芯片LM7805得到U2为5V的直流稳定电压。
直流稳压电源课程设计报告直流稳压电源
3 .1.1电路及参数计算.....................................................12
3 .1.2工作原理及功能说明...............................................12
(a)是限流型(b)是截流型
图5保护电路的电路形式
第三部分电路设计与器件选择
图6设计方案电路图
3 .1.1变压整流
3 .1.1电路及参数计算.
①选择电源变压器
变压器的作用是将220V交流电降压到负载所需要的电压。根据本课题设计要求，一般调整管的压降在2~3V,
由VCE≤UImin——Uomax，令VCE=3V，Uomax=12V，所以UImin≥15V；
整流滤波电路：利用单向导电元件二极管，把50Hz的正弦交流电变换成脉动的直流电；而由于电抗元件在电路中具有储能作用，并联的电容器C在电源供给的电压升高时能把部分能量储存起来，而当电源电压降低时，就能把电场能量释放出来，使负载电压比较平滑，电容C具有平波的作用。
整流滤波电路的结构如下图2所示。220V交流电压经变压器降压后，其次级电压变为U2。经二极管D1~D4， 在u2的正半周内，二极管D1、D2导通，D3、D4截止；u2的负半周内，D3、D4导通，D1、D2截止。正负半周内部都有电流IL流过的负载电阻RL，且方向是一致的，因此电源变压器得到了充分的利用，但输出的是脉动直流。
（4）稳压：滤波后的直流电压，再通过稳压电路稳压，便可得到基本不受外界影响的稳定直流电压输出，供给负载RL。
（5）保护：过压和过流保护，限流保护电路和截流保护电路或利用稳压管的反向击穿稳压进行过压保护。
简易直流稳压电源 课程设计报告
1.整体方案设计1.1设计思路1.1.1直流稳压电源一般由电源变压器、整流滤波电路、稳压电路组成，其基本原理框图如图1-1所示。
图1-1直流稳压电源基本原理框图首先选用合适的电源变压器将电网电压降到所需要的交流电源。
降压后的交流电压，通过整流电路整流变成单项脉动直流电压。
直流脉动电压经过滤波电路变成平滑的、脉动小的直流电压，即滤除交流成分，保留直流成分，滤波电路一般有电容组成，其作用是把脉动直流电压中的大部分纹波加以滤除，以得到较平滑的直流电压。
稳压电路：稳压电路的作用适当外界因素（电网电压、负载、环境温度）发生变化时，能是输出直流电压不受影响而维持稳定的输出。
稳压电路整流电路滤波电路1.2总体方案论证与选择该系统总体方案设计主要在可调电压输出部分，其要求是输出电压从3V 开始连续可调。
因此，以下主要对两种方案进行论证与选择。
◆方案1： 晶体管串联式直流稳压电路。
交流电压经整流滤波后,得到平滑的直流电压,作为稳压电路的输入电源从UI 输入。
同时运用了比较放大电路,它的核心是调整管,输出电压的稳定是管的压降相应改变,使输出电压保持稳定。
图1-2方案1的框图◆方案2：采用三端可调集成稳压器电路。
它采用输出电压可调且内部有过载保护的三端集成稳压器LM317，输出电压调整范围宽，此稳压器的基准电压是1.25V ，而要求电压从3V 起连续可调，因此需要设计电压补偿电路才可实现输出。
变压器变压 整流电路 稳压电路取样电压 比较反馈 输出电压图1-3 方案2的框图分析：方案二有三端集成稳压器，调节简单方便，容易操作；方案一电路比较复杂，成本较高，适用于要求较高的场合。
故采用第二种设计方案。
整流滤波电路 可调式集成稳压器 输出电压2.单元电路的方案选择与论证2.1各模块介绍：直流稳压电源的输入为220V的电网电压，一般情况下，所需直流电压的数值和电网电压的有效值相差较大，因而需要通过电源变压器降压后，再对交流电压进行处理。
直流稳压电源设计报告
直流稳压电源设计报告报告：直流稳压电源设计一、引言直流稳压电源是电子设备中必不可少的电力供应装置之一、它能够将交流电源转换为稳定的直流电源，为各种电子设备提供稳定的工作电压。
因此，在电子工程领域中，直流稳压电源的设计显得非常重要。
本报告将介绍直流稳压电源的设计原理、关键部件以及设计流程。
二、设计原理直流稳压电源主要由输入变压器、整流电路、滤波电路、稳压电路和输出电路组成。
其中，输入变压器将市电的交流电转换为适当的交流电压；整流电路用于将交流电转换为直流电；滤波电路用于减小输出波纹并稳定输出电压；稳压电路用于维持输出电压稳定；输出电路用于连接电子设备。
三、关键部件1.输入变压器:输入变压器用于将市电的交流电转换为适当的交流电压。
输入变压器通常包括一对能够调整输入电压的绕组，以满足不同需求。
2.整流电路:整流电路用于将交流电转换为直流电。
通常使用整流二极管来实现整流功能。
整流电路可以分为半波整流和全波整流两种类型，其中全波整流电路的效果更佳。
3.滤波电路:滤波电路用于减小输出波纹并稳定输出电压。
常用的滤波电路包括电容滤波、电感滤波和RC滤波等。
电容滤波电路是最常用的滤波电路，它可以通过选取合适的电容值来实现较好的滤波效果。
4.稳压电路:稳压电路用于维持输出电压稳定。
常见的稳压电路有三种类型：线性稳压、开关稳压和调制稳压。
线性稳压电路最简单，但效率低；开关稳压电路效率高，但设计复杂度高；调制稳压电路结构简单，效果和过程较好的结合。
5.输出电路:输出电路用于连接电子设备。
输出电路需要根据电子设备的工作电压和电流需求进行设计，并考虑稳压电源和电子设备的匹配性。
四、设计流程1.确定电源需求:在设计直流稳压电源之前，需要确定电源的输出电压、电流需求以及稳定性要求等。
2.设计输入变压器和整流电路:根据电源的输入电压和输出电压要求，设计输入变压器和整流电路。
输入变压器的绕组数和输入电压的变化范围应根据输入电压的要求选择。
直流稳压电源课程设计报告
目录1、绪论——————————————————————-22、设计指标及要求-----------------------------------23、内容摘要-----------------------------------------34、关键词-------------------------------------------35、方案比拟与论证----------------------------------4-56、电路设计原理、参数计算、器件选择----------------5-97、方案的优点和缺点---------------------------------98、考前须知-----------------------------------------99、课程设计的心得体会------------------------------9-1010、元器件清单及相关参数----------------------------1011、参考文献----------------------------------------11直流稳压电源的设计1、绪论在我们的学习工作中，电子电路的应用，通常都需要电压稳定的直流电源供电。
在电路运用日趋广泛的情况下，独立运用一个集成电路中的某一局部的元件运用逐渐减少，因此本设计的主要在于桥式整流电路、滤波电路、稳压电路的运用和选择上，再设计和运用的过程中有着一定的局限性。
本课程设计中为了能够使所用的元件参数有根有据，有相应的计算公式代入进展理想计算。
本课程实际的目的是给具体的设计制作调试提供一个参考，共同进展讨论。
所用方法并不是唯一的，一起讨论一起实践，以期赢得共同进步。
本次课程设计在设计和制作时以、?电子技术工艺与设计根底?、?电路分析?、?模拟电子技术根底?、?常用电子元件手册?等课程知识为根底。
2、设计指标及要求在输入交流电压220V，50Hz，电压变化X围±10%的条件下〔1〕、输入电压V L = 11V±1V连续可用〔2〕、最大输出直流电流I L(max)=200mA〔3〕、稳压系数Sv≤0.05〔4〕、电源电阻r o≤0.2Ω3、内容摘要在学习工作研究中，电子电路通常都要用电压稳压的直流电源供电，该稳压电源可连续调节，弥补了传统稳压电源的缺乏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

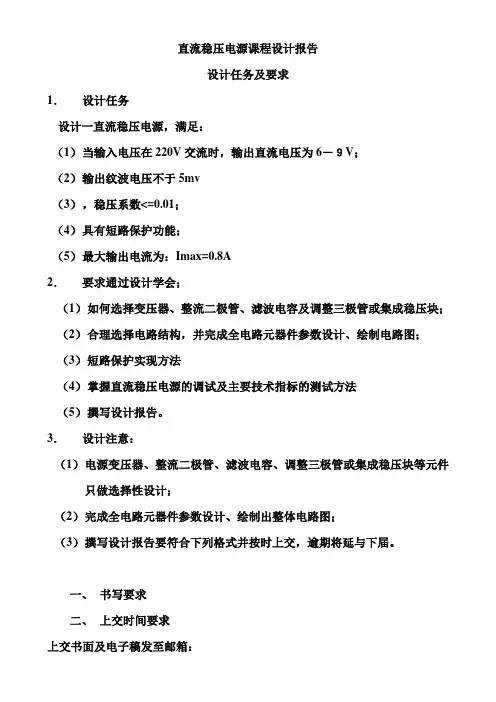

直流稳压电源课程设计报告设计任务及要求1．设计任务设计一直流稳压电源，满足：（1）当输入电压在220V交流时，输出直流电压为6－９V；（2）输出纹波电压不于5mv（3），稳压系数<=0.01；（4）具有短路保护功能；（5）最大输出电流为：Imax=0.8A2．要求通过设计学会；（1）如何选择变压器、整流二极管、滤波电容及调整三极管或集成稳压块；（2）合理选择电路结构，并完成全电路元器件参数设计、绘制电路图；（3）短路保护实现方法（4）掌握直流稳压电源的调试及主要技术指标的测试方法（5）撰写设计报告。
3．设计注意：（1）电源变压器、整流二极管、滤波电容、调整三极管或集成稳压块等元件只做选择性设计；（2）完成全电路元器件参数设计、绘制出整体电路图；（3）撰写设计报告要符合下列格式并按时上交，逾期将延与下届。
一、书写要求二、上交时间要求上交书面及电子稿发至邮箱：撰写设计报告格式：（仅供参考，不要全部抄龚）见附录一集成直流稳压电源的设计与制作姓名1 绪言随着半导体工艺的发展，稳压电路也制成了集成器件。
由于集成稳压器具有体积小，外接线路简单、使用方便、工作可靠和通用性等优点，因此在各种电子设备中应用十分普遍，基本上取代了由分立元件构成的稳压电路。
集成稳压器的种类很多，应根据设备对直流电源的要求来进行选择。
对于大多数电子仪器、设备和电子电路来说，通常是选用串联线性集成稳压器。
而在这种类型的器件中，又以三端式稳压器应用最为广泛。
2 设计要求1.初始条件：（1）集成稳压器选用LM317与LM337或其他芯片，性能参数和引脚排列请查阅集成稳压器手册。
（2）电源变压器为双15Ｖ／25Ｗ。
（3）其参考电路之一如图1所示图1 ±1.25V-±15V连续可调直流稳压器参考电路原理图2.主要性能指标：（1）输出电压Vo：±1.25 - ±12V连续可调。
（2）最大输出电流Iomax=800mA（3）纹波电压ΔVop-p≤5mV（4）稳压系数Sv≥3X10-33.设计要求：（1）依据已知设计条件确定电路形式。
（2）计算电源变压器的效率和功率。
（3）选择整流二极管及计算滤波电容（4）安装调试与测量电路性能，画出实际电路原理图。
（5）按规定的格式，写出课程设计报告。
3 总体设计思路在本次课程设计中我准备采用串联型稳压电路，集成稳压器选用LM317与LM337，电源变压器选用双15Ｖ／25Ｗ。
由于输入电压u1发生波动、负载和温度发生变化时，滤波电路输出的直流电压U I会随着变化。
因此，为了维持输出电压U I稳定不变，还需加一级稳压电路。
稳压电路的作用是当外界因素（电网电压、负载、环境温度）发生变化时，能使输出直流电压不受影响，而维持稳定的输出。
稳压电路一般采用集成稳压器和一些外围元件所组成。
采用集成稳压器设计的稳压电源具有性能稳定、结构简单等优点。
集成稳压器的类型很多，在小功率稳压电源中，普遍使用的是三端稳压器。
按输出电压类型可分为固定式和可调式，此外又可分为正电压输出或负电压输出两种类型。
本课程设计中采用三端可调稳压器LM317与LM337。
图2 LM337外观图3.1 LM317与LM337集成稳压器的特性简介三端可调稳压器的输出电压可调，稳压精度高，输出波纹小。
其一般的输出电压为1.25~35V或-1.25~-35V。
比较典型的产品有LM317和LM337等。
其中LM317的输出电压范围是 1.2V 至 37V，LM337 的输出电压范围是 -1.2V 至 -37V，负载电流最大为 1.5A。
它的使用非常简单，仅需两个外接电阻来设置输出电压。
此外它的线性调整率和负载调整率也比标准的固定稳压器好。
LM317/LM337 内置有过载保护、安全区保护等多种保护电路。
特性简介可调整输出电压低到 1.2V。
保证 1.5A 输出电流。
典型线性调整率0.01%。
典型负载调整率0.1%。
80dB 纹波抑制比。
输出短路保护。
过流、过热保护。
调整管安全工作区保护。
标准三端晶体管封装。
电压范围输入输出最小压差降为0.2VLM317/LM337 1.25V 至37V 连续可调。
LM317与LM337集成稳压器的特性满足设计要求的输出电压Vo：±1.25 - ±12V连续可调。
封装形式TO-220 塑料封装，TO-3 铝壳封装，TO-202 塑料封装，TO-39 金属封装图3 TO-220 塑料封装图图4 TO-3铝壳封装图图5 TO-39金属封装图一般应用电路图6是三端可调输出集成稳压器的一般应用电路。
电路中的R1、R2组成可调输出的电阻网络。
为了能使电路中的偏置电流和调整管的漏电流被吸收，所以设定R1为120~240欧姆。
通过R1泻放的电流为5~10mA。
输入电容器C1用于抑制纹波电压，输出电容器C2用于消震，缓冲冲击性负载，保证电路工作稳定。
由于加外接保护电路C2的存在，容易发生电容器发电而损坏稳压器。
若有外接保护二极管D2，电容器C2放电时，D1导通钳位，使稳压器得到保护。
D1是为了防止调节端旁路电容器C3放电时而损坏稳压器的保护二极管。
旁路电容器C3也是为了抑制波纹电压而设置的。
当C3为10uF时，能提高纹波抑制比15dB。
LM317图6 LM317应用电路图LM337图7 LM337应用电路图1，2脚之间为1.25V电压基准。
为保证稳压器的输出性能，R1应小于240欧姆。
改变R2阻值即可调整稳压电压值。
D1，D2用于保护LM317/337。
这类稳压器是依靠外接电阻来调节输出电压的,为保证输出电压的精度和稳定性，要选择精度高的电阻,同时电阻要紧靠稳压器，防止输出电流在连线上产生误差电压。
三端可调式稳压器的典型应用电路的输出电压为:LM317的V REF=1.2V，I adj=50mA，由于I adj<<I1，所以3.2 稳压电源的技术指标稳压电源的技术指标可以分为两大类：一类是特性指标，如输出电压、输出电滤及电压调节范围；另一类是质量指标，反映一个稳压电源的优劣，包括稳定度、等效内阻（输出电阻）、纹波电压及温度系数等。
3.3 串联型稳压电路的主要特点1．稳定性好当输入电压Usr （整流、滤波的输出电压）在规定范围内变动时，输出电压Usc 的变化应该很小一般要求。
由于输入电压变化而引起输出电压变化的程度，称为稳定度指标，常用稳压系数S来表示：S的大小，反映一个稳压电源克服输入电压变化的能力。
在同样的输入电压变化条件下，S越小，输出电压的变化高。
通常S约为。
越小，电源的稳定度越2.输出电阻小负载变化时（从空载到满载），输出电压Usc ，应基本保持不变。
稳压电源这方面的性能可用输出电阻表征。
输出电阻（又叫等效内阻）用rn表示，它等于输出电压变化量和负载电流变化量之比。
rn反映负载变动时，输出电压维持恒定的能力，rn越小，则Ifz变化时输出电压的变化也越小。
性能优良的稳压电源，输出电阻可小到1欧，甚至0．01欧。
3.电压温度系数小当环境温度变化时，会引起输出电压的漂移。
良好的稳压电源，应在环境温度变化时，有效地抑制输出电压的漂移，保持输出电压稳定，输出电压的漂移用温度系数KT来表示.4.输出电压纹波小所谓纹波电压，是指输出电压中50赫或100赫的交流分量，通常用有效值或峰值表示。
经过稳压作用，可以使整流滤波后的纹波电压大大降低，降低的倍数反比于稳压系数S。
3.4 设计的主要思路上一小节介绍的串联型稳压电路，用做一种简单的稳压电源，可以满足一般无线电爱好者的需要。
但是，这种电源还有许多“天生的”缺陷，要提高对性能的要求，就必须再做一些改进。
从以下四个方面对它的性能加以改善，便可做成一台有实用价值的稳压电源了。
这就是：增加放大环节，提高稳定性，使输出电压可调；用复合管做调整管，使输出电流增大；增加保护电路，使电源工作安全可靠。
直流稳压电源主要由四部分组成：电源变压器、整流电路、滤波电路和稳压电路。
如图8所示：1．电源变压器：将电网交流电压变为整流电路所需的交流电压，一般次级电压u2较小。
2．整流电路：将变压器次级交流电压u2变成单向的直流电压u3，它包含直流成份和许多谐波分量。
3．滤波电路：滤除脉动电压u3中的谐波分量，输出比较平滑的直流电压u4。
该电压往往随电网电压和负载电流的变化而变化。
4．稳压电路：它能在电网电压和负载电流的变化时，保持输出直流电压的稳定。
它是直流稳压电源的重要组成部分，决定着直流电源的重要性能指标。
图8 直流稳压电源4 单元电路的设计串联式直流稳压电源一般由电源变压器、整流电路、滤波电路和稳压电路所组成，各部分电路的形式与作用如下。
4.1 电源变压器电源变压器的作用是将来自电网的220V交流电压u1变换为整流电路所需要的交流电压u2。
电源变压器的效率为：12P P =η 其中：2P 是变压器副边的功率，1P 是变压器原边的功率。
一般小型变压器的效率如表1所示：表1 小型变压器的效率因此，当算出了副边功率2P 后，就可以根据上表算出原边功率1P 。
设计要求的电源变压器为双15Ｖ／25Ｗ。
原边输入功率为125P w =。
副边输出功率为2220.81512P I U w ≥=⨯=因为所选电源变压器为双15Ｖ／25Ｗ，由表中数据可知0.7η=，则12/12/0.717.1P P w η===，所选25W 符合要求。
电源变压器的实际效率为2112100%48%25P P η==⨯= 4.2 桥式整流电路桥式整流属于全波整流，它不是利用副边带有中心抽头的变压器,而是用四个二极管接成电桥形式，使在电压V 2的正负半周均有电流流过负载，在负载形成单方向的全波脉动电压。
图9 桥式整流电路主要参数：4.3 滤波电路整流电路输出波形中含有较多的纹波成分，与所要求的波形相去甚远。
所以通常在整流电路后接滤波电路以滤去整流输出电压的纹波。
滤波电路常有电容滤波，电感滤波和RC滤波等。
本设计中采用电容滤波电路图10 电容滤波电路图10分别是桥式整流电容滤波电路和它的部分波形。
这里假设t<0时，电容器C 已经充电到交流电压V 2的最大值（如波形图所示）。
整流二极管VL1~VL4组成单相桥式整流电路，将交流电压U2变成脉动的直流电压。
再经滤波电容滤除波纹Ui.Ui 与交流电压U2的关系为Ui=(1.1~1.2)U2每支整流二极管的最大反向电压2U2。
通过每支整流二极管的平均电流20.45D U I R=。
式中R 为整流滤波电路的负载电阻，为电容提供放电回路，RC 放电时间常数应该满足RC (3~5)/2T ≥.式中T=20ms 。
4.4 电路参数设计（1）确定R1、R2的阻值。
以LM317为例说明。
电路图如下所示：图11 LM317电路图输出电压计算公式 )R R 1.25(1U 120+≈ 带入数据可得 1.25≈+11.25(1)R （1） 12≈+21R 1.25(1)R （2） 有（1）（2）可得： 218.6R R =取滑动变阻器： 21R k =Ω， 则1116R =Ω1116R =Ω的阻值不是标称值，取标称阻值200Ω。
