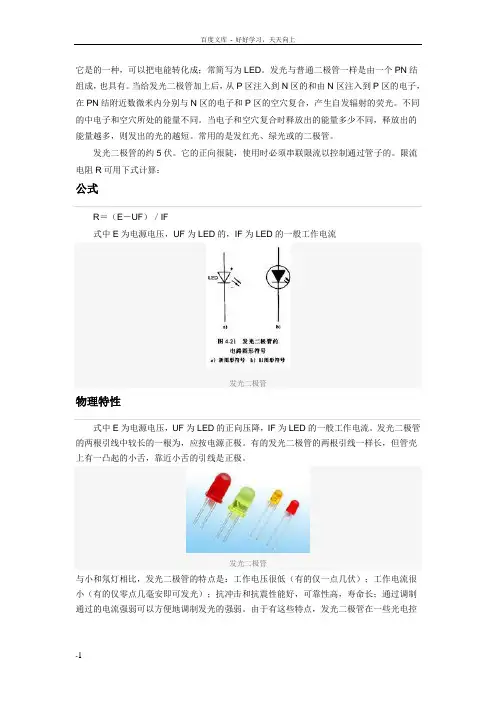

发光二极管介绍
发光二极管简介
它是的一种，可以把电能转化成；常简写为LED。
发光与普通二极管一样是由一个PN结组成，也具有。
当给发光二极管加上后，从P区注入到N区的和由N区注入到P区的电子，在PN结附近数微米内分别与N区的电子和P区的空穴复合，产生自发辐射的荧光。
不同的中电子和空穴所处的能量不同。
当电子和空穴复合时释放出的能量多少不同，释放出的能量越多，则发出的光的越短。
常用的是发红光、绿光或的二极管。
发光二极管的约5伏。
它的正向很陡，使用时必须串联限流以控制通过管子的。
限流电阻R可用下式计算：公式R＝（E－UF）／IF式中E为电源电压，UF为LED的，IF为LED的一般工作电流发光二极管物理特性式中E为电源电压，UF为LED的正向压降，IF为LED的一般工作电流。
发光二极管的两根引线中较长的一根为，应按电源正极。
有的发光二极管的两根引线一样长，但管壳上有一凸起的小舌，靠近小舌的引线是正极。
发光二极管与小和氖灯相比，发光二极管的特点是：工作电压很低（有的仅一点几伏）；工作电流很小（有的仅零点几毫安即可发光）；抗冲击和抗震性能好，可靠性高，寿命长；通过调制通过的电流强弱可以方便地调制发光的强弱。
由于有这些特点，发光二极管在一些光电控制设备中用作光源，在许多电子设备中用作显示器。
把它的管心做成条状，用7条条状的组成7段式半导体，每个数码管可显示0～9十个数目字。
发光原理50年前人们已经了解半导体材料可产生光线的基本知识，第一个商用二极管产生于1960年。
LED是英文light emitting diode（发光二极管）的缩写，发光二极管它的基本结构是一块电致发光的半导体材料，置于一个有引线的架子上，然后四周用密封，起到保护内部芯线的作用，所以LED的抗震性能好。
发光二极管的核心部分是由和N型半导体组成的，在P型半导体和N型半导体之间有一个过渡层，称为PN结。
在某些半导体材料的PN结中，注入的少数与多数载流子复合时会把多余的能量以光的形式释放出来，从而把电能直接转换为光能。

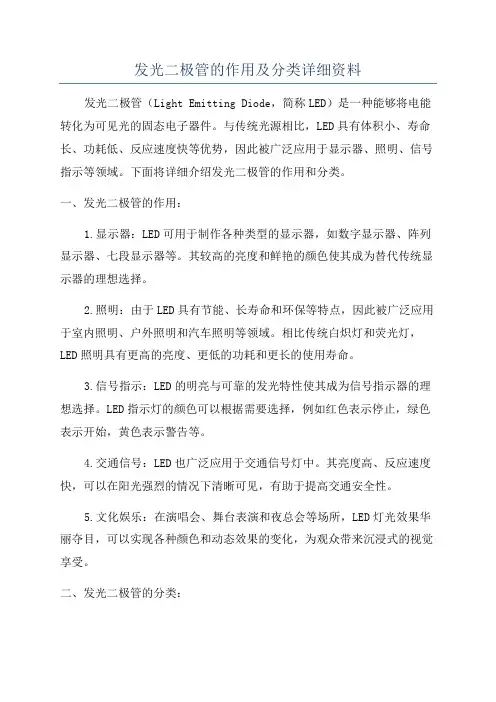

发光二极管的作用及分类详细资料
发光二极管的作用及分类详细资料发光二极管（Light Emitting Diode，简称LED）是一种能够将电能转化为可见光的固态电子器件。
与传统光源相比，LED具有体积小、寿命长、功耗低、反应速度快等优势，因此被广泛应用于显示器、照明、信号指示等领域。
下面将详细介绍发光二极管的作用和分类。
一、发光二极管的作用：1.显示器：LED可用于制作各种类型的显示器，如数字显示器、阵列显示器、七段显示器等。
其较高的亮度和鲜艳的颜色使其成为替代传统显示器的理想选择。
2.照明：由于LED具有节能、长寿命和环保等特点，因此被广泛应用于室内照明、户外照明和汽车照明等领域。
相比传统白炽灯和荧光灯，LED照明具有更高的亮度、更低的功耗和更长的使用寿命。
3.信号指示：LED的明亮与可靠的发光特性使其成为信号指示器的理想选择。
LED指示灯的颜色可以根据需要选择，例如红色表示停止，绿色表示开始，黄色表示警告等。
4.交通信号：LED也广泛应用于交通信号灯中。
其亮度高、反应速度快，可以在阳光强烈的情况下清晰可见，有助于提高交通安全性。
5.文化娱乐：在演唱会、舞台表演和夜总会等场所，LED灯光效果华丽夺目，可以实现各种颜色和动态效果的变化，为观众带来沉浸式的视觉享受。
二、发光二极管的分类：根据材料的不同，发光二极管可以分为有机发光二极管（OLED）和无机发光二极管。
1.有机发光二极管（OLED）：有机发光二极管是采用有机材料制成的发光二极管。
根据发光层的结构，OLED又可分为分子有机发光二极管（MOLED）和聚合物有机发光二极管（POLED）。
OLED具有发光薄、发光效率高、颜色纯净、反应速度快等特点。
它广泛应用于电视显示屏、手机屏幕和手表等领域。
2.无机发光二极管：无机发光二极管是采用无机材料制成的发光二极管。
根据不同材料的发光原理，无机发光二极管可分为以下几种类型。
（1）GaN基蓝光LED：基于氮化镓（GaN）材料的蓝色LED，可以通过改变荧光材料的配方产生白色光。

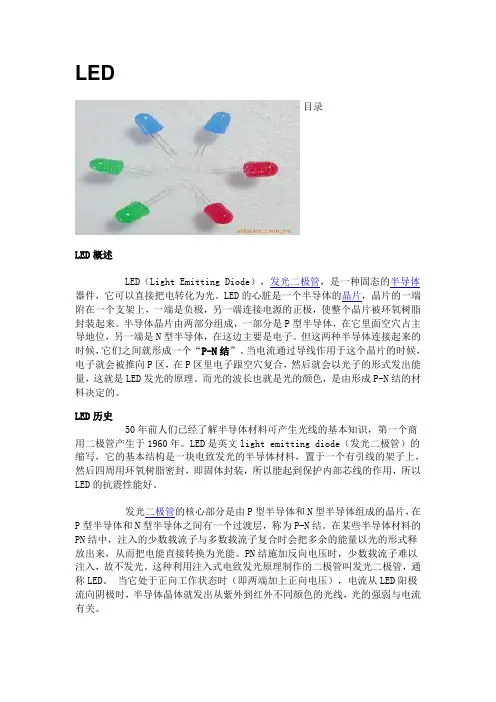

LED简介
LED目录LED概述LED（Light Emitting Diode），发光二极管，是一种固态的半导体器件，它可以直接把电转化为光。
LED的心脏是一个半导体的晶片，晶片的一端附在一个支架上，一端是负极，另一端连接电源的正极，使整个晶片被环氧树脂封装起来。
半导体晶片由两部分组成，一部分是P型半导体，在它里面空穴占主导地位，另一端是N型半导体，在这边主要是电子。
但这两种半导体连接起来的时候，它们之间就形成一个“P-N结”。
当电流通过导线作用于这个晶片的时候，电子就会被推向P区，在P区里电子跟空穴复合，然后就会以光子的形式发出能量，这就是LED发光的原理。
而光的波长也就是光的颜色，是由形成P-N结的材料决定的。
LED历史50年前人们已经了解半导体材料可产生光线的基本知识，第一个商用二极管产生于1960年。
LED是英文light emitting diode（发光二极管）的缩写，它的基本结构是一块电致发光的半导体材料，置于一个有引线的架子上，然后四周用环氧树脂密封，即固体封装，所以能起到保护内部芯线的作用，所以LED的抗震性能好。
发光二极管的核心部分是由P型半导体和N型半导体组成的晶片，在P型半导体和N型半导体之间有一个过渡层，称为P-N结。
在某些半导体材料的PN结中，注入的少数载流子与多数载流子复合时会把多余的能量以光的形式释放出来，从而把电能直接转换为光能。
PN结施加反向电压时，少数载流子难以注入，故不发光。
这种利用注入式电致发光原理制作的二极管叫发光二极管，通称LED。
当它处于正向工作状态时（即两端加上正向电压），电流从LED阳极流向阴极时，半导体晶体就发出从紫外到红外不同颜色的光线，光的强弱与电流有关。
最初LED用作仪器仪表的指示光源，后来各种光色的LED在交通信号灯和大面积显示屏中得到了广泛应用，产生了很好的经济效益和社会效益。
以12英寸的红色交通信号灯为例，在美国本来是采用长寿命、低光效的140瓦白炽灯作为光源，它产生2000流明的白光。
发光二极管技术介绍
LED在医疗领域也有广泛应用， 如LED手术灯、LED治疗仪等。
02 发光二极管的种类
可见光发光二极管
总结词
可见光发光二极管是应用最广泛的发光二极管，能够发出人类肉眼可见的光线。
详细描述
可见光发光二极管通常由镓、砷、磷等元素组成的化合物，通过电子与空穴的 结合产生光子，发出不同颜色的光线。常见的颜色有红、绿、蓝、黄等。
在需要快速变化的光源或显示器中，LED的高响应速度可以带来更好的视觉效果来自和动态性能。耐冲击和震动
LED具有较强的耐冲击和震动能力， 能够在恶劣的环境条件下稳定工作。
这使得LED在需要承受振动或冲击的 场合，如车辆、船舶、飞机等，成为 理想的光源选择。
低电压工作
LED可以在低电压下工作，通常只需要几伏特的直流电压即可点亮。
LED由半导体材料制成，其核心 是PN结，当正向电流通过时，电 子与空穴结合，释放出能量，并 以光子的形式发出可见光。
发光二极管工作原理
LED的工作原理基于PN结的载流子复合效应。当正向偏置电 压加在LED上时，电流从阳极流向阴极，电子与空穴在PN结 附近相遇并复合，释放出能量，以光子的形式发出可见光。
LED的发光效率随着技术的不断进步 而提高，目前已经广泛应用于各种照 明和显示领域。
长寿命
LED具有较长的使用寿命，通常可达数万小时，大大超过 了传统光源的寿命。
由于LED的寿命长，可以减少更换灯泡和维护的成本，同 时也降低了对环境的影响。
快速响应速度
LED的响应速度非常快，可以在微秒级别内达到最大亮度，使得LED成为高速或 瞬态变化的理想选择。
LED的光输出量与电流成正比，通过调节电流可以控制LED的 光输出。
发光二极管的应用领域
灯具专业知识LED产品介绍
灯具专业知识LED产品介绍LED（Light Emitting Diode，发光二极管）是一种半导体器件，具有节能、长寿命、环保等特点。
它在灯具行业中得到广泛应用，主要有LED灯泡、LED射灯、LED筒灯等多种产品。
在本篇文章中，将为大家介绍LED产品的特点和应用。
一、LED灯泡LED灯泡是一种灯具，用于替代传统的白炽灯和节能灯。
它具有以下特点：1.高效节能：相比传统灯泡，LED灯泡的能效更高，能够以更少的能量达到相同的亮度。
2.长寿命：LED灯泡的寿命通常可以达到5万小时以上，是传统灯泡的数倍之多。
3.软光线：LED灯泡的光线柔和，不会刺眼，并且可以根据需求进行调光。
4.环保健康：LED灯泡不含汞等有害物质，不会对环境和人体健康造成危害。
二、LED射灯LED射灯是一种半球形的灯具，具有以下特点：1.能效高：LED射灯的能效非常高，能够将电能转化为光能的比例较高。
2.色彩鲜艳：LED射灯的光线色彩丰富，可以根据需求进行调节。
3.长寿命：LED射灯的寿命较长，可以使用数万小时。
4.节能环保：相比传统射灯，LED射灯的能耗更低，对环境更为友好。
三、LED筒灯LED筒灯是一种长方形的灯具，常用于商业场所和办公场所，具有以下特点：1.高亮度：LED筒灯的亮度较高，能够提供明亮的照明效果。
2.良好的照明效果：LED筒灯的照明效果均匀，不会出现暗角和光斑。
3.节能环保：LED筒灯的能耗较低，能够实现节能减排的目标。
4.调光性能好：LED筒灯的光强度可以根据需求进行调节，满足不同的照明需求。
四、其他LED产品除了上述介绍的LED灯泡、LED射灯和LED筒灯之外，LED还有很多其他应用产品，例如LED洗墙灯、LED浴镜灯、LED广告牌等。
这些产品在室内照明、室外照明和广告展示等方面都得到广泛应用。
总结：LED作为一种新型的照明技术，具有节能、长寿命和环保等优点，在灯具行业中得到了广泛应用。
LED灯泡、LED射灯、LED筒灯等产品都具有独特的特点和优势，能够满足不同场所和不同需求的照明需求。

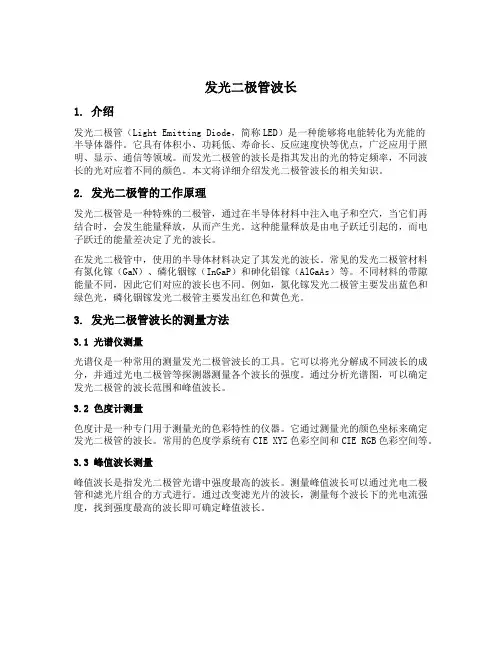

发光二极管波长
发光二极管波长1. 介绍发光二极管（Light Emitting Diode，简称LED）是一种能够将电能转化为光能的半导体器件。
它具有体积小、功耗低、寿命长、反应速度快等优点，广泛应用于照明、显示、通信等领域。
而发光二极管的波长是指其发出的光的特定频率，不同波长的光对应着不同的颜色。
本文将详细介绍发光二极管波长的相关知识。
2. 发光二极管的工作原理发光二极管是一种特殊的二极管，通过在半导体材料中注入电子和空穴，当它们再结合时，会发生能量释放，从而产生光。
这种能量释放是由电子跃迁引起的，而电子跃迁的能量差决定了光的波长。
在发光二极管中，使用的半导体材料决定了其发光的波长。
常见的发光二极管材料有氮化镓（GaN）、磷化铟镓（InGaP）和砷化铝镓（AlGaAs）等。
不同材料的带隙能量不同，因此它们对应的波长也不同。
例如，氮化镓发光二极管主要发出蓝色和绿色光，磷化铟镓发光二极管主要发出红色和黄色光。
3. 发光二极管波长的测量方法3.1 光谱仪测量光谱仪是一种常用的测量发光二极管波长的工具。
它可以将光分解成不同波长的成分，并通过光电二极管等探测器测量各个波长的强度。
通过分析光谱图，可以确定发光二极管的波长范围和峰值波长。
3.2 色度计测量色度计是一种专门用于测量光的色彩特性的仪器。
它通过测量光的颜色坐标来确定发光二极管的波长。
常用的色度学系统有CIE XYZ色彩空间和CIE RGB色彩空间等。
3.3 峰值波长测量峰值波长是指发光二极管光谱中强度最高的波长。
测量峰值波长可以通过光电二极管和滤光片组合的方式进行。
通过改变滤光片的波长，测量每个波长下的光电流强度，找到强度最高的波长即可确定峰值波长。
4. 发光二极管波长的应用4.1 照明领域发光二极管的波长决定了其发出的光的颜色，因此在照明领域有广泛的应用。
通过控制发光二极管的波长，可以实现不同颜色的照明效果。
例如，使用蓝色和黄色发光二极管的组合，可以实现白光照明。
LED_百度百科（可编辑）
LED_百度百科LED百科名片LED英文单词的缩写，主要含义：LED = Light Emitting Diode，发光二极管，是一种能够将电能转化为可见光的固态的半导体器件，它可以直接把电转化为光；LED = Large Electronic Display，大型电子展示；LED = Lupus erythematosus disseminatus，播散性红斑狼疮，一种慢性、特发性自身免疫病；led是lead的过去式和过去分词，意为“领导，带领”；俄罗斯Pulkovo机场的IATA代码。
本词条主要介绍发光二极管。
目录LED产品和相关小常识组成光通量发光强度亮度色温基本信息LED应用LED照明颜色 LED优点一、体积小二、耗电量低三、使用寿命长四、高亮度、低热量五、环保六、坚固耐用七、多变幻八、技术先进LED 缺点 LED显示技术发展 LED设计理念 LED的发光原理照明用白光LED LED的调光控制运作参数和效率参数测量标准 LED显示屏控制系统LED分类 LED应用于路灯有先天优势和劣势 LED应用的相关产品 LED产品“贵”的三大原因 1.国内企业没有核心技术 2.LED应用产品散热难 3.LED应用电源管理LED驱动电源九大性能特点要求 LED封装技术介绍 LED产业目前面临的一些问题 LED与LED可见光通讯技术 LED的重要参数释疑 LED焊接技术要求及操作注意事项 LED透镜填充硅胶过程LED产业链构成应用范围照明无线传输发展历史 LED照明国家标准LED产品和相关小常识组成LED（Light Emitting Diode），发光二极管，是一种固态的半导体器件，它可以直接把电转化为光。
LED的心脏是一个半导体的晶片，晶片的一端附在一个支架上，一端是负极，另一端连接电源的正极，使整个晶片被环氧树脂封装起来。
半导体晶片由两部分组成，一部分是P型半导体，在它里面空穴占主导地位，另一端是N型半导体，在这边主要是电子。
发光二极管5mm
发光二极管5mm发光二极管（Light Emitting Diode，简称LED）是一种能够将电能转化为光能的半导体器件。
本文将以5mm发光二极管为主题，介绍其原理、特点、应用以及未来发展方向等内容。
一、5mm发光二极管的原理发光二极管是基于半导体材料的电子器件，其工作原理基于半导体材料的PN结。
当外加电压施加到PN结上时，电子从N区向P区扩散，空穴从P区向N区扩散。
当电子和空穴相遇时，会发生复合，释放出能量。
这些能量以光子的形式激发出来，产生可见光。
二、5mm发光二极管的特点1. 尺寸小巧：5mm发光二极管的直径为5mm，非常小巧，易于安装和集成。
2. 发光效率高：相较于传统的光源，发光二极管具有更高的发光效率，能够将电能转化为光能的比例更高。
3. 能耗低：发光二极管的能耗相对较低，可以通过低电压和低电流实现高亮度的发光效果。
4. 寿命长：发光二极管的寿命一般可达到几万小时以上，远远超过传统光源的使用寿命。
5. 耐震动：由于发光二极管没有使用玻璃等易碎材料，其耐震动能力较强，适用于各种恶劣环境。
6. 快速开关：发光二极管具有快速响应的特点，可以快速开关，非常适合于高频率的应用。
三、5mm发光二极管的应用1. 指示灯：5mm发光二极管广泛应用于各种电子设备中的指示灯，如电视机、电脑、手机等，用于显示设备的工作状态。
2. 照明：发光二极管可以通过组合和布置，用于室内和室外照明，如路灯、景观照明、广告牌等。
3. 数码显示：发光二极管可以组合成七段数码管，用于显示数字和字母，广泛应用于计时器、计数器、温度计等设备中。
4. 车载照明：发光二极管可以用于车辆的前照灯、尾灯和转向灯等，具有低能耗、高亮度和快速响应的优势。
5. 背光源：发光二极管可以作为背光源应用于液晶显示屏中，如手机屏幕、电视屏幕等，提供背光照明。
四、5mm发光二极管的未来发展方向1. 提高亮度：目前，发光二极管的亮度已经很高，但仍有提升空间。
发光 二极管参数
发光二极管参数1. 引言发光二极管（Light Emitting Diode，简称LED）是一种能够将电能转换为光能的半导体器件。
它具有高效、可靠、耐用等优点，在照明、显示、信号传输等领域得到广泛应用。
本文将介绍发光二极管的参数，包括电气参数和光学参数，并探讨其对发光效果的影响。
2. 电气参数2.1 正向电压（Forward Voltage）正向电压是指在正向工作状态下，发光二极管所需的最小电压。
它取决于半导体材料的能隙以及PN结的特性。
不同类型和颜色的LED具有不同的正向电压，通常在0.6V到3.6V之间。
2.2 正向电流（Forward Current）正向电流是指通过发光二极管时所需的正向电流。
它直接影响到LED产生的亮度。
过大或过小的正向电流都会降低LED的寿命和亮度稳定性。
一般来说，工作时应选择适当且稳定的正向电流。
2.3 反向漏电流（Reverse Leakage Current）反向漏电流是指在反向工作状态下，发光二极管产生的微小电流。
它应尽可能小，以确保LED在关闭状态下能够完全断开。
2.4 额定功率（Rated Power）额定功率是指发光二极管在正常工作条件下所能承受的最大功率。
超过额定功率会导致LED损坏或烧毁。
2.5 热阻（Thermal Resistance）热阻表示发光二极管散热的能力，单位为摄氏度每瓦特（℃/W）。
较低的热阻意味着LED能更好地散热，从而提高其寿命和可靠性。
3. 光学参数3.1 发光强度（Luminous Intensity）发光强度是指单位立体角内发出的光束亮度。
它以均匀球面上某一点方向上单位立体角内所包含的流明数来衡量，单位为坎德拉（cd）。
3.2 发光角度（Viewing Angle）发光角度是指从LED正中心开始，在两个对称轴上测量出的半功率点之间的夹角。
它决定了LED在空间中投射出的光束范围。
3.3 波长（Wavelength）波长是指LED发出的光的特定颜色。
LED基础知识介绍
LED基础知识介绍LED，全称为Light Emitting Diode（发光二极管），是一种半导体器件。
与传统的发光方式不同，LED通过半导体材料发出可见光，其主要原理是电导带和价带之间的电子跃迁。
一、LED的结构LED由四个基础部件组成：1.发光体：由半导体材料构成，其中有N型材料和P型材料，通过电子和空穴再复合从而发出光。
2.引线极：引线极连接发光体和外部电源，起到导电和固定作用。
3.导电板：位于引线极下方，用于分布电流和散发热量。
4.外壳：保护LED内部结构的外部壳体。
二、LED的工作原理当LED两端施加电压时，N型材料中的电子和P型材料中的空穴在P–N结附近会发生复合。
这个过程中，电子跃迁到低能级并释放出能量，即发出可见光。
根据材料的不同，LED可以发出不同的光谱，从红色到紫色。
三、LED的优点1.能效高：LED是一种高效光源，其能量转换效率高，较少能量转化为热能。
2.寿命长：LED寿命可达数万小时，远超其他照明设备。
3.响应速度快：LED瞬间响应，无需预热时间。
4.尺寸小：LED小巧轻便，方便安装和维护。
5.环保节能：LED不含汞等有害物质，使用过程中也不会排放有害气体。
四、LED的缺点1.价格较高：LED的制造成本相对较高，使得其价格相对较高。
2.色彩损失：LED在长期使用过程中，会逐渐发生光衰，颜色会发生变化。
五、LED的应用领域1.照明领域：由于其高效节能的特点，LED已经成为照明行业的主流光源。
2.显示屏：LED显示屏具有高亮度、高对比度和清晰度等优点，在舞台演出、广告宣传等领域得到广泛应用。
3.汽车照明：LED的亮度较高，可以用于汽车前照灯、尾灯和转向灯等。
4.室内装饰：LED可以制造出不同颜色和亮度的光，广泛应用于室内装饰照明中，如楼梯、墙壁和天花板的装饰等。
5.电子产品：LED在电子产品中的应用非常广泛，如电视、手机、电脑等显示屏。
总结：LED作为一种高效节能的光源，具有很多优点，如能效高、寿命长、响应速度快等。
发光二极管 电阻
发光二极管电阻发光二极管（Light Emitting Diode，简称LED）是一种半导体器件，具有电阻特性。
本文将介绍发光二极管和电阻的相关知识。
一、发光二极管（LED）发光二极管是一种能够将电能转化为光能的器件。
它由两种不同类型的半导体材料——P型半导体和N型半导体组成。
这两种材料通过PN结相接，形成一个二极管。
当外加正向电压时，电子从N区域向P区域运动，同时空穴从P区域向N区域运动。
在PN结附近，电子与空穴相遇并重新组合，释放出能量。
这些能量以光的形式发射出来，产生可见光或红外光。
发光二极管具有多种颜色的发光效果，这是由其材料的能带结构和掺杂元素决定的。
常见的颜色包括红色、绿色、蓝色、黄色等。
此外，发光二极管的发光强度和亮度也可以通过控制电流大小来调节。
二、电阻电阻是电流在电路中流动时遇到的阻碍。
它是电阻器的主要组成部分，用来限制电流的大小。
电阻的单位是欧姆（Ω）。
根据材料和结构的不同，电阻可以分为固定电阻和可变电阻。
固定电阻的阻值是固定不变的，而可变电阻的阻值可以通过调节电位器或旋钮来改变。
电阻的阻值与电流和电压之间的关系可以用欧姆定律来描述。
根据欧姆定律，电阻的阻值等于电压与电流的比值。
即R=V/I，其中R 表示电阻的阻值，V表示电压，I表示电流。
电阻在电路中起到了很重要的作用。
它可以用来限制电流的大小，保护其他元件不受过大电流的损坏。
此外，电阻还可以用来分压、限流、调节电流等。
三、发光二极管与电阻的关系发光二极管和电阻在电路中常常是同时存在的。
电阻可以用来限制发光二极管的电流，以保证其正常工作。
由于发光二极管的电阻特性，电流的大小会对发光强度产生影响。
通过调节电阻的阻值，可以控制发光二极管的亮度。
在发光二极管的驱动电路中，还常常会使用电阻来限流。
因为发光二极管在正向电压下工作时，电流的大小需要进行控制，以避免过大的电流损坏二极管。
总结：发光二极管是一种能够将电能转化为光能的器件，具有电阻特性。
发光二极管原理
发光二极管原理发光二极管（Light Emitting Diode，LED）是一种半导体器件，具有正向导通特性和发光特性。
它是一种固态发光器件，具有体积小、功耗低、寿命长、响应速度快等优点，被广泛应用于指示灯、显示屏、照明等领域。
发光二极管的原理是基于半导体材料的电子结构和能级理论，下面将详细介绍发光二极管的工作原理。
1. PN结的发光原理。
发光二极管是由P型半导体和N型半导体通过PN结连接而成。
当外加正向电压时，P区的空穴和N区的自由电子被注入到PN结区域，由于P区和N区的载流子浓度差异，使得PN结区域形成了电子空穴复合区，电子通过与空穴复合释放出能量，产生光子，从而发光。
2. 电子能级跃迁的发光原理。
发光二极管中的半导体材料在外加电压的作用下，电子从低能级跃迁到高能级，当电子从高能级跃迁到低能级时，释放出能量，这些能量以光子的形式发射出来，产生可见光。
不同材料的能带宽度和能带结构决定了发光二极管发光的颜色和波长。
3. 发光二极管的发光颜色。
发光二极管的发光颜色取决于半导体材料的能带宽度和能带结构。
常见的发光颜色包括红色、绿色、蓝色等，通过不同材料的组合和掺杂可以实现多种颜色的发光。
此外，还可以通过外加滤光片来调节发光颜色和亮度。
4. 发光二极管的工作原理。
发光二极管的工作原理是基于半导体材料的电子结构和能级理论，当外加正向电压时，P区的空穴和N区的自由电子被注入到PN结区域，形成电子空穴复合区，电子通过与空穴复合释放出能量，产生光子，从而发光。
发光二极管具有正向导通特性和发光特性，可以将电能转化为光能，被广泛应用于指示灯、显示屏、照明等领域。
5. 发光二极管的优点。
发光二极管具有体积小、功耗低、寿命长、响应速度快等优点，与传统光源相比，发光二极管具有更高的能效比和更长的使用寿命，可以实现节能减排和环保的目的。
此外，发光二极管还可以实现多种颜色的发光和可调光效果，具有较强的灵活性和可塑性。
总结。
《发光二极管》PPT课件
LED可用于智能交通系统，如交通信号灯、车载显示屏等。LED具有高亮度、快速响应等特点， 有助于提高交通安全性和通行效率。
04
发光二极管性能评价与测试方法
光电性能参数测试方法介绍
发光强度测试
通过光度计测量发光二极管的发光强 度，以坎德拉（cd）为单位表示。
光通量测试
色温与显色指数测试
采用色温计和显色指数计测量发光二 极管的色温及显色指数，评估其光源 质量。
微型化与集成化
未来发光二极管将更加注重微型 化和集成化，以适应可穿戴设备、
微型显示器等领域的需求。
智能化发展
结合人工智能、物联网等技术， 实现发光二极管的智能化控制和 应用。
环保与可持续发展
推动环保材料的使用和生产过程 的绿色化，促进发光二极管行业 的可持续发展。
加强产学研合作
通过加强产学研合作，推动发光 二极管技术的创新和应用。
微型化和集成化发展趋势预测
1实现更高密度的集成。
集成化趋势 通过将多个发光二极管芯片集成在一个封装内， 实现多功能、高性能的LED模块。
3
应用前景
微型化和集成化趋势将推动发光二极管在物联网、 智能传感器等领域的应用拓展，提升照明和显示 技术的智能化水平。
《发光二极管》PPT课件
目录
• 发光二极管基本概念与原理 • 发光二极管制造工艺及流程 • 发光二极管应用领域与市场现状 • 发光二极管性能评价与测试方法 • 发光二极管前沿技术与发展趋势 • 总结与展望：未来挑战与机遇并存
01
发光二极管基本概念与原理
发光二极管定义及发展历程
01
发光二极管（LED）是一种半导体 发光器件，具有体积小、寿命长、 节能环保等优点。
led器件结构
led器件结构摘要：1.LED 器件的结构概述2.LED 器件的主要构成部分3.LED 器件的工作原理4.LED 器件的优点与应用领域正文：【LED 器件的结构概述】LED（Light Emitting Diode，发光二极管）是一种能将电能直接转换为光能的半导体器件。
它具有节能、高效、环保等优点，被广泛应用于显示屏、交通信号灯、室内外照明等领域。
本文将为您详细介绍LED 器件的结构。
【LED 器件的主要构成部分】LED 器件主要由以下几个部分组成：1.P 型半导体层：P 型半导体是电子浓度较高的半导体材料，其主要作用是提供空穴，形成电流。
2.N 型半导体层：N 型半导体是电子浓度较低的半导体材料，其主要作用是提供自由电子，形成电流。
3.P-N 结：P 型半导体层与N 型半导体层之间的接触区域称为P-N 结，它是LED 器件发光的关键部分。
4.引脚：LED 器件有两个引脚，分别是正极（长脚）和负极（短脚），连接电路时需注意极性，正极接正，负极接负。
5.反射层：位于P 型半导体层与N 型半导体层之间的反射层，其作用是将光子反射回P-N 结，增加光的输出效率。
6.透明导电层：透明导电层位于LED 器件的表面，通常为氧化锡或氧化锌等材料，主要作用是提高光的输出效率。
【LED 器件的工作原理】当给LED 器件正极施加正电压，负极施加负电压时，P 型半导体层中的空穴和N 型半导体层中的自由电子在P-N 结附近复合，从而产生光子。
光子在P-N 结附近产生后，会与反射层和透明导电层发生多次反射，最终从透明导电层射出，形成可见光。
【LED 器件的优点与应用领域】LED 器件具有以下优点：1.能耗低：LED 器件的发光效率高，能耗低，是节能环保的重要选择。
2.寿命长：LED 器件的寿命长，一般可达到几万甚至十几万小时。
3.响应速度快：LED 器件的响应速度快，可以实现高频率的开关控制。
4.体积小：LED 器件体积小，重量轻，便于各种设计和应用。
发光二极管工作原理
发光二极管工作原理发光二极管( Light Emitting Diode, LED)，是一种半导体器件，可以将电能转化为光能，发出可见光、红外线、紫外线等不同波长的光。
广泛应用于室内照明、汽车、电子产品、医疗器械、信号指示、信息显示等领域。
发光二极管的工作原理与传统的普通二极管相似，但有很大的区别。
一、PN结介绍PN结是指半导体物质中注入种类相反的杂质形成的结构。
正极针对“抽去”的电子，有过多的空穴；负极针对“补进”的电子，有过多的自由电子。
当正负电极分别连接电源时，由于电子和空穴的补偿和重组，使得PN结内形成了一个势垒，这时PN结处会发生反向电流。
二、PN结有机体举例说明通过一个比较抽象的例子来说明PN结的工作原理：假设PN结是一个人的身体，N区为手臂，P区为腿，PN结就是胸口。
假设两手在发热，需要散热处理，那么从手臂流出气体，经过胸口，进入到腿中，从腿中依次流出。
如果我们希望反向流动气体，只需要在胸口处加一块隔板，防止气体从正向流动。
这时，只有在加热、变体温时才能反向流动。
三、发光二极管工作机制详述（1）PN结的名称LED设备中的PN结可以分为n - 型半导体和p型半导体。
在p型半导体中，空穴是主要的载流子；在n型半导体中，电子是主要的载流子。
在PN结附近，产生了几乎没有载流子而且带电的区域，称之为屏障区或空穴深度电位区。
（2）负载时的具体实现当n型半导体通电正极，p型半导体通电负极，产生电场力，使得电子从n型半导体向空穴深度电位区移动，这时发现这些电子会与空穴结合，发生夹杂复合。
这种释放出来的能量，被半导体吸收，产生恒定的波长较长的光。
从而实现了负载。
（3）发射光的颜色LED设备发射的光的颜色是通过所用的材料闪烁而定的。
p型半导体和n型半导体之间的能力差异变化时，从红色到紫色常见的组合结果如下图（色相图）：（4）发光原理图下图为LED的发光原理示意图，其中几乎没有带电荷的屏障区四、结语发光二极管( LED)的工作原理是基于PN结的射电原理。
LED（发光二极管）和激光器
LED（发光⼆极管）和激光器⼀、LED:发光⼆极管⼀、LED及其特点Light Emitting Diode,即发光⼆极管，是⼀种半导体固体发光器件，它是利⽤固体半导体芯⽚作为发光材料，当两端加上正向电压，半导体中的载流⼦发⽣复合引起光⼦发射⽽产⽣光。
LED可以直接发出红、黄、蓝、绿、青、橙、紫、⽩⾊的光。
LED的特点:LED使⽤低压电源，供电电压在6-24V之间，根据产品不同⽽异，所以它是⼀个⽐使⽤⾼压电源更安全的电源，特别适⽤于公共场所;效能：消耗能量较同光效的⽩炽灯减少80%;适⽤性：很⼩，每个单元LED⼩⽚是3-5 mm的正⽅形，所以可以制备成各种形状的器件，并且适合于易变的环境;稳定性：10万⼩时，光衰为初始的50%;响应时间：其⽩炽灯的响应时间为毫秒级，LED 灯的响应时间为纳秒级。
⼆、LED的发光原理及结构介绍发光⼆极管的核⼼部分是由p型半导体和n型半导体组成的晶⽚，在p型半导体和n型半导体之间有⼀个过渡层，称为p-n结。
在某些半导体材料的P N结中，注⼊的少数载流⼦与多数载流⼦复合时会把多余的能量以光的形式释放出来，从⽽把电能直接转换为光能。
PN结加反向电压，少数载流⼦难以注⼊，故不发光。
这种利⽤注⼊式电致发光原理制作的⼆极管叫发光⼆极管，通称LE D。
当它处于正向⼯作状态时(即两端加上正向电压)，电流从LED阳极流向阴极时，半导体晶体就发出从紫外到红外不同颜⾊的光线，光的强弱与电流有关。
⽽通过对其中发光材料的研究，⼈们逐渐开发出各种光⾊、光效率越来越⾼的L ED元件，但是⽆论怎么变化，LED总的发光原理和结构都没有发⽣太⼤的变化。
三、LED常⽤照明术语1、平均寿命：指⼀批灯⾄50%的数量损坏时的⼩时数。
单位：⼩时（h）。
2、经济寿命：在同时考虑灯泡的损坏以及光束输出衰减的状况下，其综合光束输出减⾄特定的⼩时数。
室外的光源为70%，室内的光源为80%。
3、⾊温：光源发射光的颜⾊与⿊体在某⼀温度下辐射光⾊相同时，⿊体的温度称为该光源的⾊温。
发光二极管工作原理特性及应用
发光二极管工作原理特性及应用发光二极管（LED，Light-Emitting Diode）是一种将电能转化为光能的电子元件，具有高亮度、低功耗、长使用寿命等优点，广泛应用于电子产品、照明、通信、显示器等领域。
本文将介绍发光二极管的工作原理、特性及应用。
一、发光二极管的工作原理：发光二极管由两种半导体材料P型半导体和N型半导体组成，两者通过PN结相接触。
当外部电压施加在两端时，P区引入电子，N区引入空穴。
在PN结的区域内，电子与空穴重新结合，产生能量释放的过程，这个过程就是光的发射。
二、发光二极管的特性：1.高亮度：发光二极管能够产生高亮度的光，达到数千兆卡路里/平方米。
2.低功耗：发光二极管工作时的电压与电流非常低，功耗也相对较低。
3.长寿命：发光二极管的使用寿命较长，可以达到数万小时，远远超过传统的白炽灯泡和荧光灯。
4.反应速度快：发光二极管的反应速度非常快，可以在纳秒级的时间内完成开关过程。
5.色彩丰富：通过不同的材料和控制方法，发光二极管可以发出各种颜色的光，如红、绿、蓝等。
6.抗震动：发光二极管采用固态发光原理，没有玻璃管等易碎部件，具有较强的抗震动性能。
三、发光二极管的应用：1.照明领域：由于发光二极管的高亮度和低功耗特点，被广泛应用于室内和室外照明，如道路照明、建筑物照明、景观照明等。
2.电子产品：发光二极管在电子产品中应用广泛，如电视机背光、手机屏幕背光、汽车仪表盘等。
3.通信领域：发光二极管被用于光纤通信中的光发射和接收，可以实现高速和长距离的光传输。
4.指示灯：发光二极管在各类电子设备中用作指示灯，如电源指示灯、充电指示灯、开关指示灯等。
5.数码显示屏：发光二极管可以组成像素阵列，用于制作数码显示屏，如大屏幕电视、户外广告牌等。
6.汽车照明：发光二极管在汽车中被应用于前照灯、尾灯、刹车灯等，由于其长寿命和低功耗，大大提高了汽车的照明效果和能源利用率。
总结：发光二极管作为一种能够将电能转化为光能的电子元件，具有高亮度、低功耗、长寿命等特点，广泛应用于电子产品、照明、通信、显示器等多个领域。
发光二极管功能介绍
发光二极管功能介绍发光二极管（Light Emitting Diode，简称LED）是一种能够发出可见光的半导体器件。
它具有许多独特的功能和应用，使其成为现代生活中不可或缺的一部分。
发光二极管具有高效能的特点。
相比传统的白炽灯泡或荧光灯，LED 的能源利用效率更高，能够将大部分输入能源转化为可见光。
这意味着使用LED可以降低能源消耗，减少电费支出，同时也有助于环境保护。
发光二极管具有长寿命的特点。
LED的寿命可达数万小时，相较于传统灯泡的寿命大大延长。
这使得LED可以长时间使用而不需要频繁更换，节省了人力和物力成本。
发光二极管还具有快速响应的特点。
在开关瞬间，LED可以立即亮起，无需预热时间。
这使得LED成为了广告牌、车灯和信号灯等需要快速亮灭的场合的理想选择。
发光二极管还具有多彩的特性。
通过不同的材料和工艺，可以制造出不同颜色的LED，例如红色、绿色、蓝色等。
而且，通过混合不同颜色的LED，还可以实现调光和色彩变换的效果。
这使得LED在室内照明、舞台灯光和彩色显示屏等领域具有广泛的应用前景。
发光二极管还具有小型化和环保的特点。
由于LED器件体积小，可以制造出各种尺寸和形状的LED产品，适用于不同的应用场景。
此外，LED不含汞等有害物质，与传统荧光灯相比更加环保。
发光二极管作为一种发光器件，具有高效能、长寿命、快速响应、多彩可变、小型化和环保等独特功能。
随着技术的不断进步，LED 在照明、显示、通信、交通等领域的应用将会越来越广泛。
相信未来发光二极管将会继续发挥其独特的功能，为我们的生活带来更多的便利和美好。
发光二极管元件符号
发光二极管元件符号1. 发光二极管的定义发光二极管（Light Emitting Diode，LED）是一种能够将电能转化为可见光能量的半导体元件。
它由两种不同材料组成的二极管构成，主要材料包括P型半导体和N型半导体。
发光二极管具有高效、节能、寿命长等优点，在各种电子设备和照明领域得到广泛应用。
2. 发光二极管元件符号发光二极管的元件符号用来表示该器件在电路图中的位置和连接方式。
发光二极管的元件符号由一个箭头和一条直线组成，箭头表示发光的方向，直线表示器件的两个引脚。
3. 元件符号的具体结构发光二极管的元件符号通常由以下几部分组成：3.1. 箭头箭头是发光二极管元件符号的主要部分，它表示发光二极管发光的方向。
箭头通常朝向器件的正极（P型半导体），指示光从P型半导体流出。
3.2. 直线直线是发光二极管元件符号的辅助部分，它连接箭头和器件的两个引脚。
直线有时会被省略，只保留箭头。
4. 发光二极管元件符号示意图为了更好地理解发光二极管元件符号的结构，下面是一个示意图：-->|--|5. 发光二极管元件符号的应用发光二极管元件符号在电路图中用来表示发光二极管的位置和连接方式。
作为一种电子元件，发光二极管常常与其他元件一起组成各种电路，实现不同的功能。
5.1. 指示灯发光二极管常用作指示灯，用于显示电路的工作状态。
通过连接不同颜色的发光二极管，可以实现不同信息的显示，如红色表示停止，绿色表示运行等。
5.2. 照明发光二极管的高效节能特性使其成为照明领域的理想选择。
现代LED照明产品广泛应用于家庭、商业和公共建筑等场所，提供高亮度、节能环保的照明效果。
5.3. 数码显示发光二极管可以根据控制信号的不同，显示不同的数字或字符。
在数码显示器、计算器、钟表等设备中，常常使用发光二极管来显示数字或字符信息。
5.4. 汽车灯光由于发光二极管具有高亮度和长寿命的特点，越来越多的汽车制造商将LED应用于车辆的灯光系统，如前大灯、尾灯、刹车灯等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
发光二极管的应用 显示
发光二极管的应用 显示
发光二极管的应用 显示
发光二极管的应用 显示
LED显示屏是由几万--几十万个LED像素点均 匀排列组成。它可以显示单基色、双基色、全 彩色；可以显示数字、文字、图形图像、视频 等；室内广泛应用于商场、超市、车站、码头、 证券、银行、邮局等公共场所；室外广泛应用 于广场、体育场、交通路口、商业街、火车站 等。与电视墙、液晶显示屏相比，LED具有亮 度高、色彩艳丽、视角大、显示信息量大、寿 命长、耗电量小、重量轻、空间尺寸小、稳定 性高、易操作、易安装维护等优点。
日光灯管的灯光中有紫外线，而且管中存在有毒
汞蒸汽等重金属及荧光粉等，对环境会造成污染。 而LED光谱中没有紫外线，废弃物也没有污染， 难怪有人称之为“绿色光源”。
白炽灯的一般寿命只有1000小时左右，日光灯 管的一般寿命为7000小时，而LED灯具的寿命 可达6~10万小时。
发光二极管的应用 显示
北京奥运开幕式与LED
LED和OLED的发展与应用历史 1962年美国初 是红色和黄色的；1994年出现蓝色和绿色的，1996年 出现白色的，2000年以后出现超高亮度白光LED，使 LED进入普通照明领域成为可能，因此超高亮度LED被 认为是人类继爱迪生发明白炽灯泡后，最伟大的发明之 一。
1979年华裔科学家邓青云博士发明了OLED，邓博士也 因此被称为“OLED之父”。 1997年OLED开始应用于 汽车车载显示屏，2000年以后OLED开始应用于手机、 数码相机、MP3、MP4、音响、仪器仪表等中小尺寸显 示领域，目前OLED正在向显示器、电视机等大尺寸显 示和柔性显示领域进军。由于显示技术优点显著，因此 2005年OLED被美国CNN(有线电视新闻网)列为最近25 年对人类最具影响力的25大创新技术之一。
有机发光二极管OLED 显示
有机发光二极管OLED 显示
图像中最亮像素和最暗像素亮度的 比值（对比度）越高，图像越有层 次感，细节的表现也越突出。OLED 的对比度可达10000：1，甚至可达 1000000：1，而现在LCD的对比度 最高才2000：1。
有机发光二极管OLED 显示
像素点由暗转亮或由亮转暗所需要的时间（响 应时间）直接影响显示高速移动的画面时是否 会出现类似残影或者拖曳的痕迹。LCD显示器 的响应时间通常是几千至几万微秒，而OLED 显示单个像素的响应速度在1O微秒左右。
Si
Si
- 自由电子
-Si - As - Si
-
Si
Si
Si
半 导 体 的 导 电 原P 理型
摻 杂
Si
Si
Si
-
空穴
Si
Ga - Si
-
Si
Si
Si
半
纯净的半导体也有微弱的导电能力
导
体
的
导
电
原
理
二
极
PN结
管
的
导
电
原
理
二极管的发光原理
相遇
复合
发光
GaAs0.6P0.4 的LED发红光； GaAs0.35P0.65 的LED发橙光； GaAs0.14P0.86 的LED发黃光。 （下标代表磷元素与砷元素的百分比）
１９７９年的一天晚上，在柯达公司从事 科学研究工作的华裔科学家邓青云（Ｄ ｒ． Ｃ． Ｗ． Ｔａｎｇ）博士在回家 的路上忽然想起有东西忘记在实验室。回到 实验室，他发现黑暗中有个亮的东西。打开 灯，原来是一块做实验的有机蓄电池在发光。 这是怎么回事？ＯＬＥＤ研究就由此开始。 邓博士也因此被称为“ＯＬＥＤ之父”。
发光二极管
“水立方”的LED全彩显示 屏
一、发光二极管的工作原理
LED是英文light emitting diode的 简称，叫做发光二极管，它是由 半导体材料制成
一、发光二极管的工作原理
半
导
Si
Si
Si
体
的
导
电
Si
Si
Si
原纯
理净
硅 Si
Si
Si
半 导 体 的 导 电 原N 理型
摻 杂
Si
此外，OLED显示还具有宽视角（接近180 度），超轻薄（可小于1mm），更低压节能低 成本，柔软可以卷曲、折叠等优点。 OLED显示技术发展至今仅二十多年，仍有一 些技术难题尚待解决，目前最突出的一是其使 用寿命较短，一般仅为5000小时左右。二是屏 幕的最大尺寸有待提高。
有机发光二极管OLED 显示
发光二极管的应用
指示灯
发光二极管的应用
交通信号
发光二极管的应用
照明与装饰
发光二极管的应用
照明与装饰
发光二极管的应用
照明与装饰
发光二极管的应用 优点
LED照明具有节能、环保、安全、
长寿等优点，而且优势非常明显。
灯具的发光功率与耗电功率的比值叫做电光转换 率，白炽灯的电光转换率只有7～8％，日光灯 管的电光转换率也只是接近40%，而LED灯具的 电光转换率接近100%，而且它的单管功率才 0.03-0.06 瓦。如果你家的一支LED灯泡平均每 天用8小时，它的寿命按照8万小时计算，这个 灯泡可以用多少年？想一想
