2021年插齿加工工艺特点

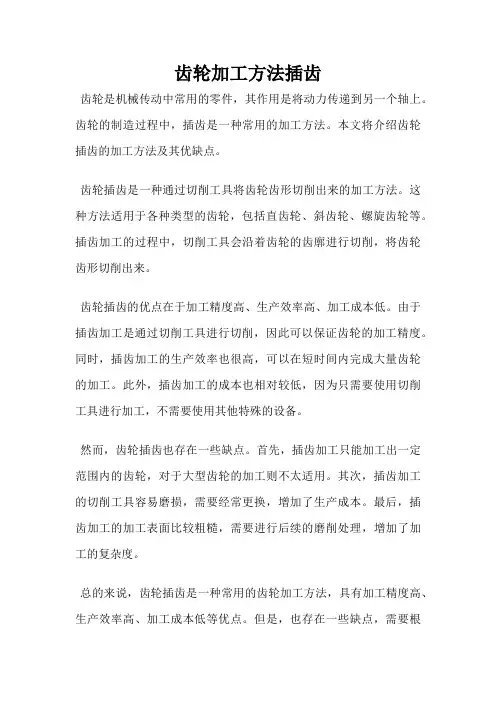

齿轮加工方法插齿
齿轮加工方法插齿
齿轮是机械传动中常用的零件，其作用是将动力传递到另一个轴上。
齿轮的制造过程中，插齿是一种常用的加工方法。
本文将介绍齿轮插齿的加工方法及其优缺点。
齿轮插齿是一种通过切削工具将齿轮齿形切削出来的加工方法。
这种方法适用于各种类型的齿轮，包括直齿轮、斜齿轮、螺旋齿轮等。
插齿加工的过程中，切削工具会沿着齿轮的齿廓进行切削，将齿轮齿形切削出来。
齿轮插齿的优点在于加工精度高、生产效率高、加工成本低。
由于插齿加工是通过切削工具进行切削，因此可以保证齿轮的加工精度。
同时，插齿加工的生产效率也很高，可以在短时间内完成大量齿轮的加工。
此外，插齿加工的成本也相对较低，因为只需要使用切削工具进行加工，不需要使用其他特殊的设备。
然而，齿轮插齿也存在一些缺点。
首先，插齿加工只能加工出一定范围内的齿轮，对于大型齿轮的加工则不太适用。
其次，插齿加工的切削工具容易磨损，需要经常更换，增加了生产成本。
最后，插齿加工的加工表面比较粗糙，需要进行后续的磨削处理，增加了加工的复杂度。
总的来说，齿轮插齿是一种常用的齿轮加工方法，具有加工精度高、生产效率高、加工成本低等优点。
但是，也存在一些缺点，需要根
据具体情况进行选择。
在实际生产中，应根据齿轮的类型、尺寸、精度要求等因素进行选择，以达到最佳的加工效果。
插齿与滚齿工艺特点比较
插齿与滚齿生产质量和精度基本相当，生产率和应用范围等方面又各自有其特点。
现分析比较如下：
一、插齿的加工质量：
1、插齿的齿形精度比滚齿高。
这是因为插齿刀在制造时，可通过精度磨齿机获得精确的渐开线齿形。
2、插齿后的齿面粗糙度值比滚齿小。
其原因是插齿的周进给量通常较小，插齿过程中包络齿面的切削刃数较滚齿多，因而插齿后的齿面粗糙度小。
3、循齿的运动精度比滚齿差。
因为在滚齿时，一般只是滚刀某几圈的刀齿参加切削，件上所有齿槽都是这些刀齿切出的；而插齿时，插齿刀上的各刀齿顺次切削工件各齿槽，而，插齿刀上的齿距累积误差将直接传给被切齿轮；另外，机床传动链的误差使插齿刀麓产生的转角误差，也使得插齿后齿轮有较大的运动误差。
4、插齿的齿向误差比滚齿大。
捆的齿向误差主要决定于插齿机主轴往复运动轨迹与工作台回转轴线的平行度误差。
插齿Z复运动频率高，主轴与套筒的磨损大，因此插齿的齿向误差常比滚齿大。
二、插齿的生产率：
切制模数较大的齿轮时，插齿速度要受插齿刀主轴往复运动惯性币床刚性的制约，切削过程又有空程时间损失，故生产率比滚齿加工要低。
怛在加工小模数、联齿、齿宽窄的齿轮时，插齿生产率会比滚齿高。
三、插齿的应用范围：
从上面分析可知，插齿适合于加工模数小、齿宽较小、工作平蓍要求较高而运动精度要求不太高的齿轮。
尤其适用于加工内齿轮、多联齿轮中的小齿轮、条及扇形齿轮等。
但加工斜齿轮需用螺旋导轨，不如滚齿方便。
2020年插齿与滚齿的区别
作者：非成败作品编号：92032155GZ5702241547853215475102时间：2020.12.13插齿与滚齿的区别:一个齿轮的加工过程是由若干工序组成的。
为了获得符合精度要求的齿轮，整个加工过程都是围绕着齿形加工工序服务的。
齿形加工方法很多，按加工中有无切削，可分为无切削加工和有切削加工两大类。
无切削加工包括热轧齿轮、冷轧齿轮、精锻、粉末冶金等新工艺。
无切削加工具有生产率高，材料消耗少、成本低等一系列的优点，目前已推广使用。
但因其加工精度较低，工艺不够稳定，特别是生产批量小时难以采用，这些缺点限制了它的使用。
齿形的有切削加工，具有良好的加工精度，目前仍是齿形的主要加工方法。
按其加工原理可分为成形法和展成法两种。
成形法的特点是所用刀具的切削刃形状与被切齿轮轮槽的形状相同，如图9-3所示。
用成形原理加工齿形的方法有：用齿轮铣刀在铣床上铣齿、用成形砂轮磨齿、用齿轮拉刀拉齿等方法。
这些方法由于存在分度误差及刀具的安装误差，所以加工精度较低，一般只能加工出9~10级精度的齿轮。
此外，加工过程中需作多次不连续分齿，生产率也很低。
因此，主要用于单件小批量生产和修配工作中加工精度不高的齿轮。
展成法是应用齿轮啮合的原理来进行加工的，用这种方法加工出来的齿形轮廓是刀具切削刃运动轨迹的包络线。
齿数不同的齿轮，只要模数和齿形角相同，都可以用同一把刀具来加工。
用展成原理加工齿形的方法有：滚齿、插齿、剃齿、珩齿和磨齿等方法。
其中剃齿、珩齿和磨齿属于齿形的精加工方法。
展成法的加工精度和生产率都较高，刀具通用性好，所以在生产中应用十分广泛。
一、滚齿（一）滚齿的原理及工艺特点滚齿是齿形加工方法中生产率较高、应用最广的一种加工方法。
在滚齿机上用齿轮滚刀加工齿轮的原理，相当于一对螺旋齿轮作无侧隙强制性的啮合，见图9-24所示。
滚齿加工的通用性较好,既可加工圆柱齿轮，又能加工蜗轮；既可加工渐开线齿形，又可加工圆弧、摆线等齿形；既可加工大模数齿轮，大直径齿轮。

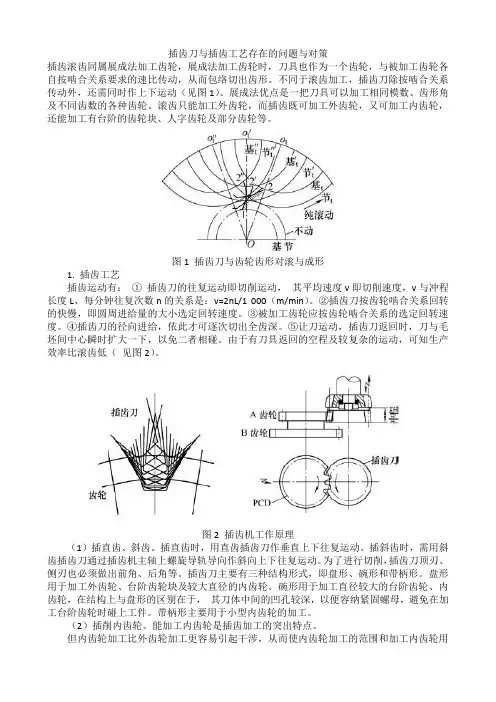

插齿刀与插齿工艺存在的问题与对策
插齿刀与插齿工艺存在的问题与对策插齿滚齿同属展成法加工齿轮，展成法加工齿轮时，刀具也作为一个齿轮，与被加工齿轮各自按啮合关系要求的速比传动，从而包络切出齿形。
不同于滚齿加工，插齿刀除按啮合关系传动外，还需同时作上下运动（见图1）。
展成法优点是一把刀具可以加工相同模数、齿形角及不同齿数的各种齿轮。
滚齿只能加工外齿轮，而插齿既可加工外齿轮，又可加工内齿轮，还能加工有台阶的齿轮块、人字齿轮及部分齿轮等。
图1 插齿刀与齿轮齿形对滚与成形1. 插齿工艺插齿运动有：①插齿刀的往复运动即切削运动，其平均速度v即切削速度，v与冲程长度L、每分钟往复次数n的关系是：v=2nL/1 000（m/min）。
②插齿刀按齿轮啮合关系回转的快慢，即圆周进给量的大小选定回转速度。
③被加工齿轮应按齿轮啮合关系的选定回转速度。
④插齿刀的径向进给，依此才可逐次切出全齿深。
⑤让刀运动，插齿刀返回时，刀与毛坯间中心瞬时扩大一下，以免二者相碰。
由于有刀具返回的空程及较复杂的运动，可知生产效率比滚齿低（见图2）。
图2 插齿机工作原理（1）插直齿、斜齿。
插直齿时，用直齿插齿刀作垂直上下往复运动。
插斜齿时，需用斜齿插齿刀通过插齿机主轴上螺旋导轨导向作斜向上下往复运动。
为了进行切削，插齿刀顶刃、侧刃也必须做出前角、后角等。
插齿刀主要有三种结构形式，即盘形、碗形和带柄形。
盘形用于加工外齿轮、台阶齿轮块及较大直径的内齿轮。
碗形用于加工直径较大的台阶齿轮、内齿轮，在结构上与盘形的区别在于，其刀体中间的凹孔较深，以便容纳紧固螺母，避免在加工台阶齿轮时碰上工件。
带柄形主要用于小型内齿轮的加工。
（2）插削内齿轮。
能加工内齿轮是插齿加工的突出特点。
但内齿轮加工比外齿轮加工更容易引起干涉，从而使内齿轮加工的范围和加工内齿轮用的插齿刀的设计受到限制。
切内齿轮时，可产生的干涉有以下3种：①渐开线干涉，它在内齿轮和插齿刀的齿数相差大时产生，常可将内齿轮的齿顶削去一些。

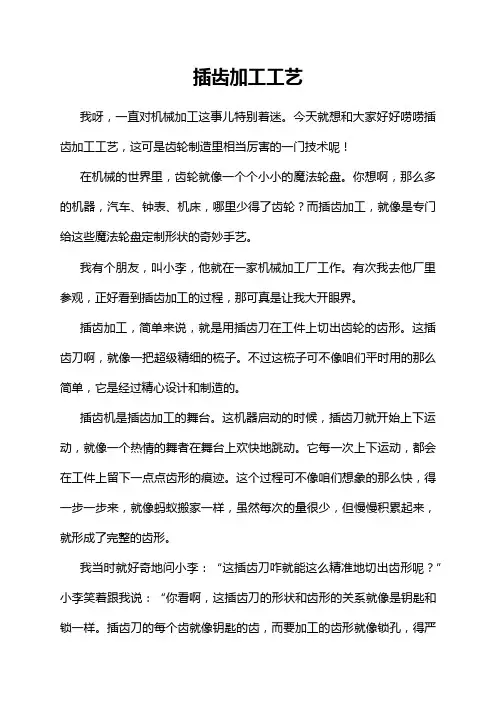

插齿加工工艺
插齿加工工艺我呀，一直对机械加工这事儿特别着迷。
今天就想和大家好好唠唠插齿加工工艺，这可是齿轮制造里相当厉害的一门技术呢！在机械的世界里，齿轮就像一个个小小的魔法轮盘。
你想啊，那么多的机器，汽车、钟表、机床，哪里少得了齿轮？而插齿加工，就像是专门给这些魔法轮盘定制形状的奇妙手艺。
我有个朋友，叫小李，他就在一家机械加工厂工作。
有次我去他厂里参观，正好看到插齿加工的过程，那可真是让我大开眼界。
插齿加工，简单来说，就是用插齿刀在工件上切出齿轮的齿形。
这插齿刀啊，就像一把超级精细的梳子。
不过这梳子可不像咱们平时用的那么简单，它是经过精心设计和制造的。
插齿机是插齿加工的舞台。
这机器启动的时候，插齿刀就开始上下运动，就像一个热情的舞者在舞台上欢快地跳动。
它每一次上下运动，都会在工件上留下一点点齿形的痕迹。
这个过程可不像咱们想象的那么快，得一步一步来，就像蚂蚁搬家一样，虽然每次的量很少，但慢慢积累起来，就形成了完整的齿形。
我当时就好奇地问小李：“这插齿刀咋就能这么精准地切出齿形呢？”小李笑着跟我说：“你看啊，这插齿刀的形状和齿形的关系就像是钥匙和锁一样。
插齿刀的每个齿就像钥匙的齿，而要加工的齿形就像锁孔，得严丝合缝地配合。
”这比喻可真形象，我一下子就明白了。
在插齿加工的过程中，有好多小细节都特别重要。
比如说切削的速度，这就好比我们跑步的速度。
如果太快了，就容易出问题，就像人跑步太快容易摔倒一样。
要是太慢呢，又会浪费时间，效率太低。
还有切削的深度，这得拿捏得恰到好处。
太深了，可能会把工件弄坏，就像你挖洞的时候挖得太深，洞就塌了；太浅了，齿形就切不出来。
而且啊，插齿加工对插齿刀的要求可高了。
插齿刀的材质必须足够坚硬，这样才能在切削的时候不会轻易磨损。
我就想啊，如果插齿刀不够硬，那在加工的时候就像一个软弱的士兵上战场，肯定打不了胜仗。
小李还告诉我，插齿刀使用一段时间后就得更换或者重新打磨，不然加工出来的齿形就不准确了。

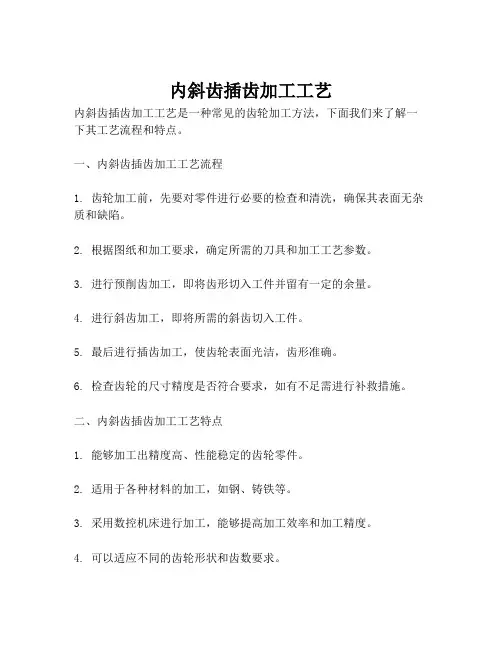

内斜齿插齿加工工艺
内斜齿插齿加工工艺
内斜齿插齿加工工艺是一种常见的齿轮加工方法，下面我们来了解一下其工艺流程和特点。
一、内斜齿插齿加工工艺流程
1. 齿轮加工前，先要对零件进行必要的检查和清洗，确保其表面无杂质和缺陷。
2. 根据图纸和加工要求，确定所需的刀具和加工工艺参数。
3. 进行预削齿加工，即将齿形切入工件并留有一定的余量。
4. 进行斜齿加工，即将所需的斜齿切入工件。
5. 最后进行插齿加工，使齿轮表面光洁，齿形准确。
6. 检查齿轮的尺寸精度是否符合要求，如有不足需进行补救措施。
二、内斜齿插齿加工工艺特点
1. 能够加工出精度高、性能稳定的齿轮零件。
2. 适用于各种材料的加工，如钢、铸铁等。
3. 采用数控机床进行加工，能够提高加工效率和加工精度。
4. 可以适应不同的齿轮形状和齿数要求。
5. 加工质量受刀具硬度和切削速度等因素的影响较大，需要进行细致的调整。
6. 因加工难度较大，需要操作人员具有一定的经验和技巧。
总之，内斜齿插齿加工工艺是一种常见且经典的齿轮加工方法，其具有的优点和特点使其在各种场合得到了广泛的应用。
但要求加工人员对于加工工艺和机床的掌握熟练，才能够加工出高质量的齿轮零件。
剃齿与插齿工艺特点
(2)基节极限偏差滚齿时，齿轮的基节极限偏差主要受滚刀基节偏差的影响。滚刀基节的计算式为：
pb0=pn0cosα0=pt0cosλ0cosα0≈pt0cosα0
式中：pb0――滚刀基节；
pn0――滚刀法向齿距；
pt0――滚刀轴向齿距；
α0――滚刀法向齿形角；
λ0――滚刀分度圆螺旋升角，一般很小，因此cosλ0≈1。
滚齿可直接加工8~9级精度齿轮，也可用作7 级以上齿轮的粗加工及半精加工。滚齿可以获得较高的运动精度，但因滚齿时齿面是由滚刀的刀齿包络而成，参加切削的刀齿数有限，因而齿面的表面粗糙度较粗。为了提高滚齿的加工精度和齿面质量，宜将粗精滚齿分开。
（二）滚齿加工质量分析
1.影响传动精度的加工误差分析
切齿时产生齿轮切向误差的主要原因是传动链的传动误差造成的。在分齿传动链的各传动元件中，对传动误差影响最大的是工作台下的分度蜗轮。分度蜗轮在制造和安装中与工作台回转中心不重合（运动偏心），使工作台回转中发生转角误差，并复映给齿轮。其次，影响传动误差的另一重要因素是分齿挂轮的制造和安装误差，这些误差也以较大的比例传递到工作台上。
2.影响齿轮工作平稳性的加工误差分析
影响齿轮传动工作平稳性的主要因素是齿轮的齿形误差△ff和基节偏差△fpb。齿形误差会引起每对齿轮啮合过程中传动比的瞬时变化；基节偏差会引起一对齿过渡到另一对齿啮合时传动比的突变。齿轮传动由于传动比瞬时变化和突变而产生噪声和振动，从而影响工作平稳性精度。 滚齿时，产生齿轮的基节偏差较小，而齿形误差通常较大。下面分别进行讨论。
（2）加工无空刀槽的人字齿轮，只能用插齿；
（3）加工内齿轮，只能用插齿。
（4）加工蜗轮，只能用滚齿。
（5）加工斜齿圆柱齿轮，两者都可用。但滚齿比较方便。插制斜齿轮时，插齿机的刀具主轴上须设有螺旋导轨，来提供插齿刀的螺旋运动，并且要使用专门的斜齿齿生产率的途径
浅析高精度齿轮的加工工艺分析
浅析高精度齿轮的加工工艺分析发布时间：2021-06-03T08:24:20.264Z 来源：《中国科技人才》2021年第9期作者：李清潮[导读] 目前，汽车齿轮机械加工过程中，通常采用的加工工艺为：车削锻造毛坯→切齿（滚齿/插齿）→剃齿→渗碳淬火→磨齿，滚齿和磨齿工艺过程如图1所示。
弗兰德传动系统有限公司天津 300400摘要：目前，齿轮加工工艺已经发展出了完善的加工流水线，齿轮加工的质量与产量也实现巨大的提升。
然而，伴随着现代工业的发展，对于齿轮加工精度提出了新型的要求。
传统的齿轮加工技艺，已经不能满足日益增长的生产需求。
因此，相关的人员需要在现有的齿轮加工技艺基础之上，进一步结合新型的科学技术手段，对齿轮加工工艺进行优化与改进，实现现代齿轮加工精度的有效提升，为现代工业技术的发展与建设奠定坚实的基础。
关键词：高精度；齿轮；加工工艺1汽车齿轮典型加工工艺分析目前，汽车齿轮机械加工过程中，通常采用的加工工艺为：车削锻造毛坯→切齿（滚齿/插齿）→剃齿→渗碳淬火→磨齿，滚齿和磨齿工艺过程如图1所示。
齿轮毛坯为模锻而成；采用数控车床在一次装夹的条件下完成毛坯的外圆表面、内孔表面和端面的车削，保证齿坯具有较好的精度，为后序的高质量加工提供基础；采用滚齿的方法进行齿形的粗加工（滚齿机的加工精度为IT10～IT7级）；剃齿一般应用于未进行淬火热处理齿轮齿形的精加工（精度可达IT7~IT6级），但是剃齿不能修正分齿误差，剃齿后的精度只能比剃齿前提高一级；汽车齿轮的工作任务比机床齿轮要繁重得多，因此在耐磨性、抗疲劳强度、心部强度和冲击韧性等方面的要求均比机床齿轮要高，选用渗碳钢制造并经渗碳热处理才能满足其性能要求；最后以磨削加工的方法对经过热处理的齿轮内孔、端面、轴的外径等部分进行精加工，进而提高尺寸精度和减小形位公差，磨削加工可达的经济精度为IT6~IT4级，表面粗糙度为Ra0.2~0.8μm。
珩磨作为一种特殊的磨削加工技术，是精加工中的一种高效加工方式，可以安排为最后加工工序，划分为光整加工阶段，具有加工精度高、表面质量好、加工效率高等特点，可将表面粗糙度降低到Ra0.20~0.05μm。
齿轮插齿机工艺
齿轮插齿机工艺
齿轮插齿机工艺是一种常用的机械加工方法，主要用于制造各种齿轮、齿条等机械零件。
该工艺的基本原理是通过插齿机的工作机构，将齿轮的齿数和齿形加工出来。
齿轮插齿机工艺的加工过程通常包括齿轮的布置、夹紧、切削和去除毛刺等环节。
其中，齿轮的布置是指将待加工的齿轮放置在机床工作台上，并进行定位和夹紧。
夹紧的方式有机械夹紧和液压夹紧两种，可以根据不同的加工要求选择合适的方式。
在齿轮插齿机工艺中，切削是最关键的加工环节。
主要包括进给、插齿和回程等步骤。
插齿时，插齿刀要根据齿轮的齿数、齿形和模数等参数进行选择，并且要根据实际情况进行调整。
同时，还需要控制切削速度、进给速度和切削深度等参数，以保证加工质量和稳定性。
在齿轮插齿机工艺结束后，还需要进行去毛刺和质检等环节。
去毛刺主要是通过刮刀、砂轮等工具进行，以保证齿轮表面的平整度和光洁度。
质检则是通过测量齿轮的齿数、齿形、模数等参数，以检查加工质量是否符合要求。
总的来说，齿轮插齿机工艺是一种常用的机械加工方法，可以广泛应用于各种齿轮、齿条等机械零件的制造。
在实际加工中，需要根据具体要求选择合适的加工工艺和设备，以保证加工质量和效率。
- 1 -。
插齿加工工艺特点
插齿的工艺特性之阳早格格创做插齿战滚齿相比，正在加工品量，死产率战应用范畴等圆里皆有其特性.（1）插齿的齿形细度比滚齿下滚齿时，产死齿形包络线的切线数量只取滚刀容屑槽的数目战基原蜗杆的头数有闭，它没有克没有及通过改变加工条件而删减；但是插齿时，产死齿形包络线的切线数量由圆周进给量的大小决断，并不妨采用.别的，制制齿轮滚刀时是近似制型的蜗杆去代替渐启线基原蜗杆，那便有制形缺面.而插齿刀的齿形比较简朴，可通过下细度磨齿赢得透彻的渐启线齿形.所以插齿不妨得到较下的齿形细度.（2）插齿后齿里的细糙度比滚齿细那是果为滚齿时，滚刀正在齿背目标上做间断切削，产死如图9－11a所示的鱼鳞状波纹；而插齿时插齿刀沿齿背目标的切削是连绝的，如图9－11b所示.所以插齿时齿里细糙度较细.（3）插齿的疏通细度比滚齿好那是果为插齿机的传动链比滚齿机多了一个刀具蜗轮副，即多了一部分传动缺面.其余，插齿刀的一个刀齿相映切削工件的一个齿槽，果此，插齿刀自己的周节乏积缺面必定会反映到工件上.而滚齿时，果为工件的每一个齿槽皆是由滚刀相共的2～3圈刀齿加工出去，故滚刀的齿距乏积缺面没有做用被加工齿轮的齿距细度，所以滚齿的疏通细度比插齿下.（4）插齿的齿背缺面比滚齿大插齿时的齿背缺面主要决断于插齿机主轴回转轴线取处事台回转轴线的仄止度缺面.由于插齿刀处事时往复疏通的频次下，使得主轴取套筒之间的磨益大，果此插齿的齿背缺面比滚齿大.所以便加工细度去道，对付疏通细度央供没有下的齿轮，可曲交用插齿去举止齿形细加工，而对付于疏通细度央供较下的齿轮战剃前齿轮（剃齿没有克没有及普及疏通细度），则用滚齿较为有利.2．插齿的死产率切制模数较大的齿轮时，插齿速度要受到插齿刀主轴往复疏通惯性战机床刚刚性的约束；切削历程又有空程的时间益坏，故死产率没有如滚齿下.惟有正在加工小模数、多齿数而且齿宽较窄的齿轮时，插齿的死产率才比滚齿下..3．滚插齿的应用范畴：（1）加工戴有台肩的齿轮以及空刀槽很窄的单联或者多联齿轮，只可用插齿.那是果为：插齿刀“切出”时只需要很小的空间，而滚齿则滚刀会取大曲径部位爆收搞涉.（2）加工无空刀槽的人字齿轮，只可用插齿；（3）加工内齿轮，只可用插齿.（4）加工蜗轮，只可用滚齿.（5）加工斜齿圆柱齿轮，二者皆可用.但是滚齿比较便当.插制斜齿轮时，插齿机的刀具主轴上须设有螺旋导轨，去提供插齿刀的螺旋疏通，而且要使用博门的斜齿插齿刀，所以很没有便当.。
机械加工中齿轮加工工艺讲解
机械加工中齿轮加工工艺讲解
齿轮是传递运动和动力的重要零件，广泛应用于各种机械设备和仪器仪表中。
常用的有圆柱齿轮、圆锥齿轮以及蜗轮等，其中圆柱齿轮应用最广泛。
齿形加工是齿轮加工的核心和关键，目前制造齿轮主要是用切削加工，也可以用铸造、辗压(热轧、冷轧)等方法。
用切削加工的方法加工齿轮齿形，按加工原理的不同，可以分为如下两大类。
(1)成形法，是指采用与被切齿轮齿间形状相符的成形刀具，直接切出齿形的加工方法，比如铣齿和磨齿。
(2)展成法，是指利用齿轮刀具与被切齿轮的啮合运动，切出齿形的加工方法，比如插齿、滚齿、剃齿等。
1铣齿加工工艺特点及应用
一般是在铣床上应用成形法进行加工。
铣削时，工件安装在分度头上，用一定模数的盘状(或指状)铣刀对齿轮的齿间铣削。
当加工完成一个齿间后，进行分度，再铣下一个齿间。
其特点如下：
(1)成本较低，铣齿可以在一般的铣床上进行，刀具比其它齿轮刀具简单，因而加工成本较低。
(2)加工精度低，由于铣齿刀具一个刀号要加工一定范围内齿数的齿形。
因此，实际齿形与理论上存在误差。
此外，分齿用的分度头，其分度精度较低。
(3)生产率较低，铣刀每切一个齿间，都要重复消耗切入、切出、退刀以及分度等辅助时间，故生产率较低。
长轴类齿轮零件插齿加工工艺优化
长轴类齿轮零件插齿加工工艺优化目前，齿轮的加工仍以滚齿和插齿加工为主，不同的加工工艺具有不同的特点，在实际加工中往往会根据零件特点选择最适合的加工工艺；选择不同的加工工艺，影响甚至决定了机械加工的质量和水平。
在我国现阶段齿轮加工工艺技术中，仍存在许多问题需要工艺设计人员进行思考，不断地提出新的方法加以优化，以提升齿轮加工工艺水平。
标签：轴类零件；插齿；工艺优化1 概述齿轮零件的制齿加工，一般采用效率较高的滚齿加工工艺；相对于滚齿工艺，虽然插齿工艺效率较低，但其精度比滚齿好，另外插齿可以加工内齿以及离轴肩较近的齿轮。
例如有些长轴类齿轮零件，由于轴肩结构限制，没有足够的滚齿出刀，因此只能采取插齿工艺。
然而，由于插齿效率较低，工艺优化就尤显重要，通过设计自动加紧夹具，优化切削参数及余量等可以达到提高插齿加工效率的作用。
2 工件结构及现状分析图1为拖拉机零件动力输出主动轴，其中A齿模数为5mm，齿数11，B齿模数为5mm，齿数13。
B齿可直接滚齿加工，而A齿直接滚齿加工时B齿对滚刀出刀造成干涉，长期以来只能用插齿加工。
轴类零件加工一般采用两端中心孔为定位基准，但此零件较长（478mm），杆部外圆又比较细（Φ30mm），所以A 齿插齿工序采用外圆D和端面E定位，手动用百分表找正A齿部外圆C，进行加工；C、D外圆和E端面插齿前有精磨工序加工。
而且夹具需用手动上紧四个压板来压紧零件，加工效率及装夹效率极低，劳动强度也大，每班仅加工15件，已经成为此零件的加工瓶颈工序，严重影响产能。
图2为工艺优化前手动裝夹夹具。
通过对零件结构和原工艺方案的分析，认为此零件加工的主要问题为加工效率低，解决此问题主要可以从以下两方面寻找突破：第一、加工工艺方面：寻找高效的加工工艺手段，弥补插齿工艺效率低的缺点；第二、夹具方面：设计新的自动加紧无间隙定位的插齿夹具，不用手工单件找正及上压板螺钉，大幅提高装夹效率，也提高了插齿精度。
滚齿是目前较高效的加工工艺，但是直接滚齿会有出刀干涉。
插齿加工常见误差产生原因及消除方法之欧阳家百创编
插齿加工常见误差产生原因及消除方法一、欧阳家百（2021.03.07）二、齿距累积误差较大（一）属于机床方面产生的原因1、工作台和刀架的蜗杆蜗轮副的蜗杆轴向窜动过大；2、工作台和刀架的蜗杆蜗轮副由于长期使用，齿面磨损，导致啮合间隙过大；3、径向进给的丝杆、弹簧在切削加工时弹力不够；4、工作台和刀架体的蜗杆蜗轮副中，尤其蜗轮的齿面有研损现象和齿面有磕碰毛刺；5、工作台主轴与工作台的1：20的圆锥导轨接触过松，工作台主轴在转动时有浮动现象，定心不好；6、让刀不稳定；7、刀架体齿条套筒的镶条松动；8、自动径向进给凸轮的等半径（r79±0.005）部分径向跳动超差；9、插齿刀刀轴φ31.743圆柱面上有拉毛现象，插齿刀在禁固后歪斜或定心不正；10、机床传动链中的零件尤其是工作台蜗轮和刀架蜗轮的精度已丧失；11、机床的几何精度项目中有关项目超差，其中影响较大的有：（1）工作台的端面跳动，（2）工作台锥孔中心线的径向跳动，（3）刀架体刀具主轴定心轴径的径向跳动。
消除方法：1、重新调整蜗杆的轴向窜动，使窜动量在0.003-0.008范围内；2、配磨调整垫片，使蜗杆蜗轮副的啮合间隙在0.02-0.05范围内，必要时修复蜗轮，重配蜗杆；3、调整弹簧力；4、用油石修磨或用刮刀刮削，如损伤较大，可考虑重新滚齿、研齿，以恢复蜗轮的精度，这时应重新配制蜗杆；5、修刮圆锥导轨面，使圆锥导轨面的接触情况硬于平面导轨，且要求接触均匀，修刮时要求以100N左右的力用500mm的撬杠转动工作台时，在旋转一周中应无过轻或过重的感觉；6、调整让刀机构，使让刀量在0.3-0.5的范围内，并且每次让刀的复位精度不大于0.01mm；7、调整镶条；8、重新修磨凸轮使其在0.005范围内；9、用油石磨去拉毛毛刺；10、重新修复蜗轮严重丧失精度时，应考虑更换蜗轮；11、修复工作台和刀架体的相关零件。
（二）属于刀具方面产生的原因1、插齿刀刀齿刃部已钝或有磕碰；2、插齿刀刀齿本身精度不合格；3、插齿刀的基准孔及端面精度超差。
滚齿和插齿的工作原理
滚齿和插齿的工作原理滚齿和插齿是两种常见的齿轮加工工艺，它们分别用于加工不同类型的齿轮。
滚齿是一种通过切削方法加工齿轮，而插齿则是通过切削和成形的方式加工齿轮。
本文将分别介绍滚齿和插齿的工作原理，以及它们的应用领域和优缺点。
一、滚齿的工作原理滚齿是一种采用刀具对齿轮进行切削加工的方法，其工作原理主要是利用锥齿轮滚刀或滚刀头在齿轮的外径上滚动切削，逐渐形成齿凹和齿峰，最终完成齿轮的加工。
滚齿加工过程中，刀具的切削速度与齿轮的旋转速度需保持一定的比例关系，以便确保切削质量和加工精度。
滚齿加工的优点在于加工效率高、成本低、面积大，同时可以保证齿轮的准确度和表面质量。
滚齿的应用领域非常广泛，特别适用于大批量生产和高精度要求的齿轮。
常见的应用领域包括汽车变速箱、航空航天设备、重型机械设备等领域。
滚齿加工的优点主要体现在加工效率高、加工成本低、加工精度高等方面。
滚齿加工也存在一些缺点，如设备投资大、加工适用范围受限、使用材料和工件形状要求苛刻等。
二、插齿的工作原理插齿是一种通过切削和成形的方式对齿轮进行加工的方法。
插齿的工作原理是利用插齿刀或插齿铣刀沿着齿轮的齿廓轮廓进行切削，同时使用成形刀具在齿廓上进行成形，最终形成齿轮的齿凹和齿峰。
插齿加工的过程中需要严格控制刀具的位置、切削速度和切削深度，以确保加工的精度和表面质量。
插齿加工的优点在于加工适用范围广、加工精度高、加工速度快等方面。
插齿广泛应用于汽车、摩托车、机床、农业机械、轮船、飞机等机械制造领域，尤其在小批量多样化生产的齿轮加工方面有着重要的应用。
插齿加工的优点主要体现在加工适用范围广、加工精度高、加工速度快等方面。
插齿加工也存在一些缺点，如加工成本高、设备投资大、加工刀具磨损严重等。
滚齿和插齿是两种常见的齿轮加工工艺，它们分别适用于不同的齿轮加工场合。
滚齿加工适用于大批量生产和高精度要求的齿轮，插齿加工适用于小批量多样化生产的齿轮。
在实际生产中，需要根据具体工件的要求和生产规模来选择合适的加工工艺，以确保加工效率和产品质量。
第三节插齿
机械制造工艺基础
第三节 插齿
知 识 •掌握插齿的原理及运动。 目 标
技
能
目
•学会正确应用插齿机进行齿形切削。
标
Logo
机械制造工艺基础
第 三节 插齿
插齿主要用于加工直齿圆柱齿轮，尤其是加工双联齿轮、三联齿 轮、内齿轮、多联齿轮，还可以加工斜齿轮、人字齿轮、齿条、 齿扇及特殊齿形的轮齿。 插齿的主运动是往复直线运动，其生产效率较低。
隙啮合的原理进行加工。
Logo
机械制造工艺基础
Logo
机械制造工艺基础
Logo
机械制造工艺磨出前、后角，从而使它具有
锋利的刀刃。齿轮时，为完成插齿加工，有以下几个运动：
•1.主运动 •插齿刀上下往复直线运动，包括向下的切削行程、向上的返回
空行程都是主运动。
•2.让刀运动 •为避免刀具回程时与工件表面摩擦，以免擦伤已加工表面和减
少刀齿的磨损，要求插刀在回程时，工作台带着工件让开插齿 刀，而在插齿时又要恢复原来的位置。
Logo
机械制造工艺基础
•3.分齿运动 •插齿刀和齿坯之间强制地保
持着一对齿轮传动的啮合关 系的运动。
•4.径向进给运动 •为了切出全齿高，插齿刀必
一、插齿的工艺特点
（1）插齿和滚齿的精度相当，但都比铣齿高。 （2）插齿和滚齿选择刀具时只要求刀具的模数和压力角与被切 齿轮一致，与齿数无关（最少齿数Z≥17）。 （3）插齿的生产效率低于滚齿，但高于铣齿。
Logo
机械制造工艺基础
二、插齿的原理 • 插齿加工是在插齿机上进行的，是利用一对圆柱齿轮无侧
须有径向进给运动。
Logo
机械制造工艺基础
不同点齿轮加工的方法和特点
不同点齿轮加工的方法和特点齿轮加工根据机器的不同可以分为以下几种：（一）滚齿机滚齿：可以加工8模数以下的斜齿（二）铣床铣齿：可以加工直齿条（三）插床插齿：可以加工内齿（四）冷打机打齿：可以无屑加工（五）刨齿机刨齿：可以加工16模数大齿轮（六）精密铸齿：可以大批量加工廉价小齿轮（七）磨齿机磨齿：可以加工精密母机上的齿轮（八）压铸机铸齿：多数加工有色金属齿轮（九）剃齿机：是一种齿轮精加工用的金属切削机床（十）冲床冲齿：薄材料多用冲床冲齿如钟表、链轮等另外还可以根据方法的不同分为以下两种：第一种，成型法就是直接使用齿轮成型铣刀将齿谷铣出,优点是能在铣床上就能获得齿轮,在设备受限制的情况下考虑.缺点不少,为了减少刀具的数量而将齿数分段,在一段齿数内用一把刀,从而齿型会带来系统误差.第二种，展成法是利用刀具和齿轮形成展成运动,来加工齿轮.主要有滚齿和插齿,滚齿是模拟蜗杆齿轮啮合来加工的.插齿是用模拟两个齿轮啮合来加工的.滚齿用的多,因为滚齿的滚刀的齿形是直线的,方便加工,而插齿的刀具就是一个铲背了的齿轮,齿形是渐开线,加工起来没这方便.但插齿能用在一些滚齿不能加工的位置上,如内齿和退刀距离过短的双联或多连齿轮.在齿轮的精加工有剃齿和磨齿.同样是展成法,剃齿的优点是效率高但不能用于硬齿面.磨齿就相反。
加工齿轮的安全知识：第一点，就是在铣齿轮时，毛坯底面与工作台之间的高度一定不能低于机床规定高度。
第二点，就是轮坯垫圈的直径，应小于被加工齿轮根圆直径的3毫米。
第三点，就是刀杆、刀杆支架、刀杆垫圈、刀孔装卡时应擦净。
装卡铣刀时，要穿入合适的键。
第四点，就是搬动刀架角度时，要注意刀架下滑。
第五点，就是根据被加工齿轮的要求，在吃刀前应对调整部位检查。
第六点，就是铣斜齿轮时，一定要把工件卡牢，以免在铣削中发生转动。
不准碰撞刀架，不准拆开走刀丝杠，提升刀架必须退刀。
第七点，就是开快速时，铣刀不准与工件碰撞，退出时距离不得太长，以免刀架与工作台碰撞。
插齿与滚齿的区别
