巴特沃斯滤波器c语言
低通巴特沃斯滤波C语言实现
低通巴特沃斯滤波C语言实现巴特沃斯滤波是一种常见的信号处理滤波器，能够将高频信号从输入信号中滤除，只保留低频信号。
它在信号处理、音频信号处理、图像处理等领域有广泛的应用。
下面是一个使用C语言实现的低通巴特沃斯滤波器的例子。
首先，我们需要定义一些常量和变量来表示滤波器的参数和状态。
我们将使用一个全局变量来保存滤波器的历史输入和输出数据：```c#define FILTER_ORDER 4 // 滤波器阶数#define FILTER_CUTOFF 200 // 截止频率，单位为Hzdouble input[FILTER_ORDER + 1]; // 输入历史数据double output[FILTER_ORDER + 1]; // 输出历史数据```接下来，我们需要初始化滤波器的历史数据。
这里使用一个函数来完成初始化操作：```cvoid initFiltefor (int i = 0; i <= FILTER_ORDER; i++)input[i] = 0.0;output[i] = 0.0;}```接下来，我们需要定义一个滤波函数来实现滤波的操作。
这里使用递归计算方式来实现滤波：```cdouble filter(double x)//更新历史输入数据for (int i = FILTER_ORDER; i > 0; i--)input[i] = input[i-1];}input[0] = x;//更新历史输出数据for (int i = FILTER_ORDER; i > 0; i--)output[i] = output[i-1];}//计算输出output[0] = (input[0] + 2 * input[1] + input[2] -(0.7408 * output[1]) - (0.2042 * output[2])) /1.3403;return output[0];```在上面的代码中，我们使用了巴特沃斯低通滤波器的差分方程来实现滤波。
巴特沃斯滤波器c语言
1. 模拟滤波器的设计1.1巴特沃斯滤波器的次数根据给定的参数设计模拟滤波器，然后进行变数变换，求取数字滤波器的方法，称为滤波器的间接设计。
做为数字滤波器的设计基础的模拟滤波器，称之为原型滤波器。
这里，我们首先介绍的是最简单最基础的原型滤波器，巴特沃斯低通滤波器。
由于IIR滤波器不具有线性相位特性，因此不必考虑相位特性，直接考虑其振幅特性。
在这里，N是滤波器的次数，Ωc是截止频率。
从上式的振幅特性可以看出，这个是单调递减的函数，其振幅特性是不存在纹波的。
设计的时候，一般需要先计算跟所需要设计参数相符合的次数N。
首先，就需要先由阻带频率，计算出阻带衰减将巴特沃斯低通滤波器的振幅特性，直接带入上式，则有最后，可以解得次数N为当然，这里的N只能为正数，因此，若结果为小数，则舍弃小数，向上取整。
1.2巴特沃斯滤波器的传递函数巴特沃斯低通滤波器的传递函数，可由其振幅特性的分母多项式求得。
其分母多项式根据S解开，可以得到极点。
这里，为了方便处理，我们分为两种情况去解这个方程。
当N 为偶数的时候，这里，使用了欧拉公式。
同样的，当N为奇数的时候，同样的，这里也使用了欧拉公式。
归纳以上，极点的解为上式所求得的极点，是在s平面内，在半径为Ωc的圆上等间距的点，其数量为2N个。
为了使得其IIR滤波器稳定，那么，只能选取极点在S平面左半平面的点。
选定了稳定的极点之后，其模拟滤波器的传递函数就可由下式求得。
1.3巴特沃斯滤波器的实现（C语言）首先，是次数的计算。
次数的计算，我们可以由下式求得。
其对应的C语言程序为1.N = Ceil(0.5*( log10 ( pow (10, Stopband_attenuation/10) - 1) /2. log10 (Stopband/Cotoff) ));然后是极点的选择，这里由于涉及到复数的操作，我们就声明一个复数结构体就可以了。
最重要的是，极点的计算含有自然指数函数，这点对于计算机来讲，不是太方便，所以，我们将其替换为三角函数，这样的话，实部与虚部就还可以分开来计算。

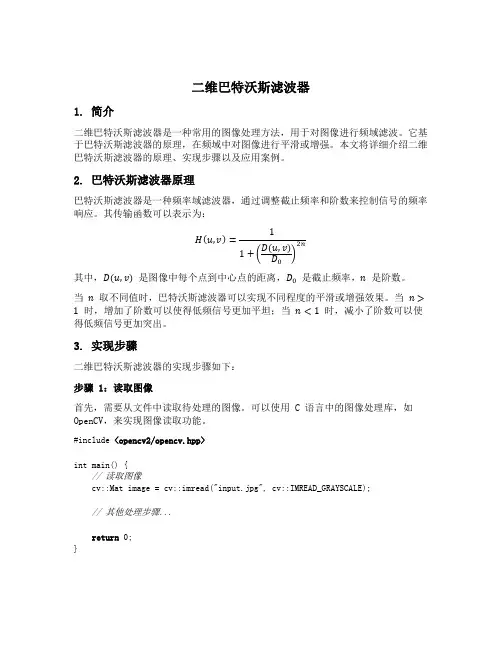

二维巴特沃斯滤波器c语言
二维巴特沃斯滤波器1. 简介二维巴特沃斯滤波器是一种常用的图像处理方法，用于对图像进行频域滤波。
它基于巴特沃斯滤波器的原理，在频域中对图像进行平滑或增强。
本文将详细介绍二维巴特沃斯滤波器的原理、实现步骤以及应用案例。
2. 巴特沃斯滤波器原理巴特沃斯滤波器是一种频率域滤波器，通过调整截止频率和阶数来控制信号的频率响应。
其传输函数可以表示为：H (u,v )=11+(D (u,v )D 0)2n其中，D (u,v ) 是图像中每个点到中心点的距离，D 0 是截止频率，n 是阶数。
当 n 取不同值时，巴特沃斯滤波器可以实现不同程度的平滑或增强效果。
当 n >1 时，增加了阶数可以使得低频信号更加平坦；当 n <1 时，减小了阶数可以使得低频信号更加突出。
3. 实现步骤二维巴特沃斯滤波器的实现步骤如下：步骤 1：读取图像首先，需要从文件中读取待处理的图像。
可以使用 C 语言中的图像处理库，如 OpenCV ，来实现图像读取功能。
#include <opencv2/opencv.hpp>int main() {// 读取图像cv::Mat image = cv::imread("input.jpg", cv::IMREAD_GRAYSCALE);// 其他处理步骤...return 0;}步骤 2：进行傅里叶变换将读取的图像进行傅里叶变换，得到频域表示。
可以使用 OpenCV 提供的函数dft 来实现傅里叶变换。
#include <opencv2/opencv.hpp>int main() {// 读取图像cv::Mat image = cv::imread("input.jpg", cv::IMREAD_GRAYSCALE);// 进行傅里叶变换cv::Mat frequencyDomain;cv::dft(image, frequencyDomain, cv::DFT_COMPLEX_OUTPUT);// 其他处理步骤...return 0;}步骤 3：生成巴特沃斯滤波器根据巴特沃斯滤波器的传输函数公式，可以生成巴特沃斯滤波器的频域表示。
二阶巴特沃斯低通滤波器 c语言
二阶巴特沃斯低通滤波器 c语言二阶巴特沃斯低通滤波器是一种常用的电子滤波器，主要用于信号处理和电路设计中。
它可以有效地滤除高频信号，保留低频信号，使得输出信号更加平滑和稳定。
本文将介绍二阶巴特沃斯低通滤波器的原理和C语言实现方法。
一、二阶巴特沃斯低通滤波器原理巴特沃斯滤波器是一种无失真滤波器，其特点是在通带中具有最大平坦度，而在阻带中具有最小衰减。
二阶巴特沃斯低通滤波器是一种二阶滤波器，可以通过调整参数来实现不同的滤波效果。
二阶巴特沃斯低通滤波器的传输函数为：H(s) = 1 / (s^2 + s/Q + 1)其中，s为复变量，Q为质量因子，决定了滤波器的带宽和阻带衰减。
通过调整Q的值，可以实现不同的滤波器响应。
二、C语言实现二阶巴特沃斯低通滤波器下面是一个简单的C语言实现二阶巴特沃斯低通滤波器的代码示例：#include <stdio.h>#include <math.h>#define PI 3.1415926typedef struct{double a0, a1, a2; // 分子系数double b0, b1, b2; // 分母系数double x1, x2; // 输入延时double y1, y2; // 输出延时} BiquadFilter;void BiquadFilter_init(BiquadFilter* filter, double cutoff_freq, double sample_rate){double w0 = 2 * PI * cutoff_freq / sample_rate;double alpha = sin(w0) / 2;double a0 = 1 + alpha;double a1 = -2 * cos(w0);double a2 = 1 - alpha;double b0 = (1 - cos(w0)) / 2;double b1 = 1 - cos(w0);double b2 = (1 - cos(w0)) / 2;filter->a0 = b0 / a0;filter->a1 = b1 / a0;filter->a2 = b2 / a0;filter->b1 = -a1 / a0;filter->b2 = -a2 / a0;filter->x1 = 0;filter->x2 = 0;filter->y1 = 0;filter->y2 = 0;}double BiquadFilter_process(BiquadFilter* filter, double input) {double output = filter->a0 * input + filter->a1 * filter->x1 + filter->a2 * filter->x2 - filter->b1 * filter->y1 - filter->b2 * filter->y2;filter->x2 = filter->x1;filter->x1 = input;filter->y2 = filter->y1;filter->y1 = output;return output;}int main(){double cutoff_freq = 1000; // 截止频率double sample_rate = 44100; // 采样率BiquadFilter filter;BiquadFilter_init(&filter, cutoff_freq, sample_rate);double input = 0;double output = 0;// 生成输入信号for (int i = 0; i < 1000; i++){input = sin(2 * PI * 1000 * i / sample_rate);// 进行滤波处理output = BiquadFilter_process(&filter, input);// 输出滤波结果printf("%f\n", output);}return 0;}以上代码实现了一个简单的二阶巴特沃斯低通滤波器。
巴特沃斯滤波器代码
巴特沃斯滤波器代码巴特沃斯滤波器是一种常用的信号处理工具，主要用于滤除信号中不需要的频率成分，从而实现信号的去噪或频率调整的目的。
巴特沃斯滤波器的设计和实现都可以通过代码来完成。
下面我们将介绍一种常见的巴特沃斯滤波器的代码实现方法。
巴特沃斯滤波器代码的实现主要包括两个部分：滤波器设计和滤波器应用。
滤波器设计主要是确定滤波器的参数，包括滤波器阶数、截止频率等；滤波器应用则是将滤波器应用到信号上进行滤波处理。
我们需要确定巴特沃斯滤波器的阶数和截止频率。
阶数决定了滤波器的陡峭程度，阶数越高，滤波器的陡峭程度越大；截止频率决定了滤波器的频率特性，截止频率越高，滤波器的通带范围越宽。
然后，我们可以利用巴特沃斯滤波器的设计公式来计算滤波器的系数。
巴特沃斯滤波器的设计公式可以通过巴特沃斯滤波器的特性方程来推导得到。
特性方程是一个一阶或二阶的差分方程，可以表示滤波器的频率响应。
接下来，我们可以编写代码来实现巴特沃斯滤波器的设计。
在代码中，我们可以使用一维数组来存储滤波器的系数，使用循环结构来计算滤波器的系数。
在计算系数的过程中，我们可以利用巴特沃斯滤波器的特性方程来进行计算。
完成滤波器设计后，我们就可以将滤波器应用到信号上进行滤波处理了。
在代码中，我们可以使用循环结构来遍历信号的每个采样点，并根据巴特沃斯滤波器的差分方程来进行滤波处理。
在滤波处理过程中，我们可以使用一维数组来存储滤波后的信号。
我们可以将滤波后的信号进行输出或保存。
在代码中，我们可以使用文件操作或者输出函数来将滤波后的信号输出到文件或者屏幕上。
巴特沃斯滤波器的代码实现可以帮助我们更好地理解和应用巴特沃斯滤波器。
通过自己编写代码来实现滤波器的设计和应用，我们可以更加灵活地调整滤波器的参数，满足不同的滤波要求。
同时，通过代码实现，我们也可以更好地理解滤波器的原理和工作方式，为信号处理的应用提供更多的可能性。
巴特沃斯滤波器的代码实现是一项重要的信号处理技术，在很多领域都有广泛的应用。

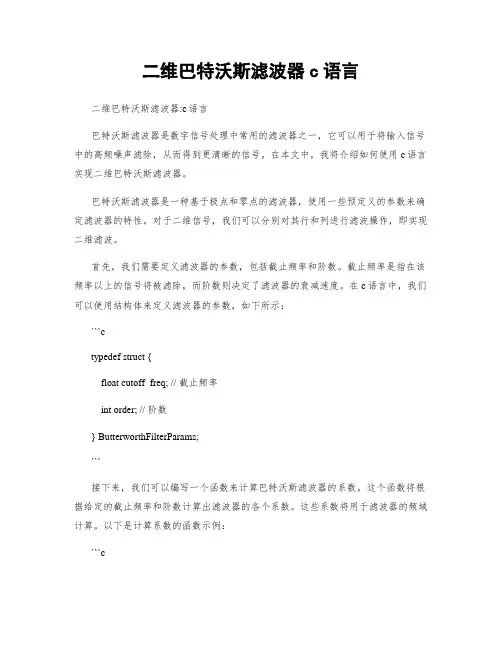

二维巴特沃斯滤波器c语言
二维巴特沃斯滤波器c语言二维巴特沃斯滤波器:c语言巴特沃斯滤波器是数字信号处理中常用的滤波器之一，它可以用于将输入信号中的高频噪声滤除，从而得到更清晰的信号。
在本文中，我将介绍如何使用c语言实现二维巴特沃斯滤波器。
巴特沃斯滤波器是一种基于极点和零点的滤波器，使用一些预定义的参数来确定滤波器的特性。
对于二维信号，我们可以分别对其行和列进行滤波操作，即实现二维滤波。
首先，我们需要定义滤波器的参数，包括截止频率和阶数。
截止频率是指在该频率以上的信号将被滤除，而阶数则决定了滤波器的衰减速度。
在c语言中，我们可以使用结构体来定义滤波器的参数，如下所示：```ctypedef struct {float cutoff_freq; // 截止频率int order; // 阶数} ButterworthFilterParams;```接下来，我们可以编写一个函数来计算巴特沃斯滤波器的系数。
这个函数将根据给定的截止频率和阶数计算出滤波器的各个系数。
这些系数将用于滤波器的频域计算。
以下是计算系数的函数示例：```cvoid computeButterworthCoefficients(ButterworthFilterParams params, float *b,float *a) {float f = tanf(M_PI * params.cutoff_freq);float r = powf(2.0, 1.0 / params.order);// 计算系数for (int i = 0; i < params.order; i++) {float theta = M_PI * (0.5 + 2.0 * (float)i / (2.0 * params.order));a[i] = 1.0;b[i] = 1.0;b[i] *= powf(f, 2.0);a[i] *= 2.0 * r * cosf(theta) * f;b[i] *= powf(f, 2.0);a[i] /= powf(r, 2.0) + powf((f / params.cutoff_freq), 2.0);b[i] /= powf(r, 2.0) + powf((f / params.cutoff_freq), 2.0f);}}```接下来，我们需要编写一个函数来应用滤波器。
c语言 巴特沃斯带通滤波器 输出分子分母
C语言巴特沃斯带通滤波器输出分子分母解析一、概述1. 巴特沃斯带通滤波器是信号处理中常用的一种滤波器，其设计和实现需要通过C语言来完成。
二、巴特沃斯带通滤波器概述2. 巴特沃斯滤波器是一种常用的滤波器，其主要特点是在通带内的波形通过它时不至于变得模糊，同时能够很好的抑制噪声和干扰。
3. 带通滤波器是常用的一种滤波器类型，其能够通过设置上下截止频率来保留一定范围内的信号频率。
三、C语言实现巴特沃斯带通滤波器4. C语言是一种高级编程语言，其结构化编程的特点使得其非常适合用于信号处理和滤波器设计。
5. 巴特沃斯带通滤波器的设计和实现需要通过C语言来完成，可以通过设定滤波器的阶数、通带频率和阻带频率来完成。
6. C语言的数学函数库中包括了各种数学函数，如sin、cos等函数，这些函数可以方便地用于巴特沃斯滤波器的设计和实现。
四、巴特沃斯带通滤波器输出的分子分母解析7. 巴特沃斯带通滤波器的传递函数可以表示为一个分子多项式和一个分母多项式的比值，通常用H(s)表示。
8. 巴特沃斯带通滤波器的传递函数可以表示为以下形式：H(s) = K * (s^n / [(s^2 + p1*s + p1^2)*(s^2 + p2*s +p2^2)*...*(s^2 + pn*s + pn^2)])其中，K为常数，n为滤波器阶数，p1、p2、…、pn为阻带频率对应的复数根。
9. 分子多项式和分母多项式分别为滤波器的分子和分母传递函数，它们的值决定了滤波器的性能和特性。
10. 对于巴特沃斯带通滤波器的输出分子分母解析，需要通过C语言编程来完成分母多项式和分子多项式的运算和求解，从而得到滤波器的传递函数。
五、总结11. 巴特沃斯带通滤波器的设计和实现是一个复杂的过程，需要结合C 语言的编程能力和信号处理的知识来完成。
12. 通过C语言实现巴特沃斯带通滤波器的输出分子分母解析，可以更好地理解滤波器的工作原理和性能特性，在实际应用中具有重要意义。
巴特沃斯滤波器c语言实现
巴特沃斯滤波器c语言实现一、巴特沃斯滤波器的原理巴特沃斯滤波器是一种常见的滤波器，用于信号处理领域。
它的特点是在通带的频率范围内具有平坦的幅频特性，而在阻带的频率范围内具有陡峭的衰减特性。
巴特沃斯滤波器的设计基于巴特沃斯函数，该函数是一种理想的滤波器幅频响应函数。
通过对巴特沃斯函数进行归一化，我们可以得到具体的巴特沃斯滤波器传递函数。
二、巴特沃斯滤波器的C语言实现下面我们将介绍如何使用C语言来实现巴特沃斯滤波器。
1. 首先，我们需要定义巴特沃斯滤波器的一些参数，包括滤波器阶数、截止频率等。
这些参数可以根据实际需求进行调整。
2. 接下来，我们需要计算巴特沃斯滤波器的传递函数的系数。
这可以通过巴特沃斯函数的表达式进行计算。
在计算过程中，我们可以使用一些数学库函数来辅助计算。
3. 然后，我们需要编写滤波器函数，该函数接受输入信号和滤波器参数作为输入，输出滤波后的信号。
在函数内部，我们可以使用巴特沃斯滤波器的传递函数来实现信号的滤波。
4. 最后，我们可以编写一个主函数来测试巴特沃斯滤波器的性能。
在主函数中，我们可以生成一个测试信号，并调用滤波器函数对该信号进行滤波。
然后，我们可以将滤波后的信号保存到文件中，以便后续的分析和处理。
三、总结本文介绍了巴特沃斯滤波器的原理和C语言实现。
巴特沃斯滤波器是一种常见的滤波器，具有平坦的幅频特性和陡峭的衰减特性。
通过使用C语言，我们可以方便地实现巴特沃斯滤波器，用于信号处理和相关领域。
通过阅读本文，读者可以了解巴特沃斯滤波器的原理和C语言实现的基本步骤。
读者可以根据自己的需求和实际情况，进行巴特沃斯滤波器的参数调整和性能优化。
希望本文对读者能够有所帮助，对巴特沃斯滤波器的理解和应用有所启发。
c++ 3阶巴特沃斯低通滤波算法
C++ 3阶巴特沃斯低通滤波算法在信号处理领域，巴特沃斯低通滤波算法是一种常用的数字滤波算法，它能够有效地去除信号中高频成分，保留低频成分，常用于音频处理、图像处理等领域。
C++作为一种高效的编程语言，能够很好地支持这一算法的实现。
本文将结合C++语言，深入探讨3阶巴特沃斯低通滤波算法的原理、实现和应用。
1. 巴特沃斯低通滤波算法概述巴特沃斯低通滤波器是一种能够通过滤波器将信号中高频成分抑制、低频成分保留的数字滤波器。
其传输函数具有一定的特点，采用巴特沃斯低通滤波器可以实现对信号的平滑处理，去除高频噪声，保留低频信号。
3阶巴特沃斯低通滤波器具有更加优化的特性，能够更好地滤除高频噪声，保留低频信号，因此在实际应用中具有广泛的价值。
2. 3阶巴特沃斯低通滤波算法原理3阶巴特沃斯低通滤波算法是建立在巴特沃斯低通滤波器基础上的改进版本，其核心原理是通过多级滤波器级联的方式，增强滤波效果，同时减少不必要的波纹和相位失真。
其数学模型和传输函数较为复杂，需要通过C++编程语言实现。
3. C++实现3阶巴特沃斯低通滤波算法在C++中实现3阶巴特沃斯低通滤波算法，需要充分利用C++语言的面向对象特性、模板编程等特点。
可以采用模块化的设计思路，将滤波器的设计、参数设置、滤波处理等功能进行封装，从而提高代码的可复用性和可维护性。
C++的性能优势也能够保证算法的高效性。
4. 应用案例分析3阶巴特沃斯低通滤波算法在信号处理领域具有广泛的应用，比如在音频去噪、图像平滑处理、信号恢复等方面均有重要作用。
通过具体的应用案例分析，可以更好地展现算法的效果和实用性，也有助于读者深入理解算法的具体应用场景。
5. 个人观点和总结作为一种经典的数字滤波算法，3阶巴特沃斯低通滤波算法在实际应用中能够发挥重要作用。
在C++语言中实现该算法，既能够充分发挥C++语言的优势，也能够更好地与实际应用结合，为信号处理领域的工程实践提供技术支持。
在未来的发展中，可以进一步优化算法的性能、扩展算法的适用范围，从而更好地满足不同领域的需求。
巴特沃斯滤波器c语言
巴特沃斯滤波器c语言1. 模拟滤波器的设计1.1巴特沃斯滤波器的次数根据给定的参数设计模拟滤波器，然后进行变数变换，求取数字滤波器的方法，称为滤波器的间接设计。
做为数字滤波器的设计基础的模拟滤波器，称之为原型滤波器。
这里，我们首先介绍的是最简单最基础的原型滤波器，巴特沃斯低通滤波器。
由于IIR滤波器不具有线性相位特性，因此不必考虑相位特性，直接考虑其振幅特性。
在这里，N是滤波器的次数，Ωc是截止频率。
从上式的振幅特性可以看出，这个是单调递减的函数，其振幅特性是不存在纹波的。
设计的时候，一般需要先计算跟所需要设计参数相符合的次数N。
首先，就需要先由阻带频率，计算出阻带衰减将巴特沃斯低通滤波器的振幅特性，直接带入上式，则有最后，可以解得次数N为当然，这里的N只能为正数，因此，若结果为小数，则舍弃小数，向上取整。
1.2巴特沃斯滤波器的传递函数巴特沃斯低通滤波器的传递函数，可由其振幅特性的分母多项式求得。
其分母多项式根据S解开，可以得到极点。
这里，为了方便处理，我们分为两种情况去解这个方程。
当N为偶数的时候，这里，使用了欧拉公式。
同样的，当N为奇数的时候，同样的，这里也使用了欧拉公式。
归纳以上，极点的解为上式所求得的极点，是在s平面内，在半径为Ωc 的圆上等间距的点，其数量为2N个。
为了使得其IIR滤波器稳定，那么，只能选取极点在S平面左半平面的点。
选定了稳定的极点之后，其模拟滤波器的传递函数就可由下式求得。
1.3巴特沃斯滤波器的实现（C语言）首先，是次数的计算。
次数的计算，我们可以由下式求得。
其对应的C语言程序为[cpp] view plaincopy1.N = Ceil(0.5*( log10 ( pow (10, Stopband_attenuation/10) - 1) /2. log10 (Stopband/Cotoff) ));然后是极点的选择，这里由于涉及到复数的操作，我们就声明一个复数结构体就可以了。
巴特沃斯滤波器c语言.docx
巴特沃斯滤波器ｃ语言————————————————————————————————作者：————————————————————————————————日期 :1.模拟滤波器的设计１ .1 巴特沃斯滤波器的次数根据给定的参数设计模拟滤波器,然后进行变数变换，求取数字滤波器的方法，称为滤波器的间接设计。
做为数字滤波器的设计基础的模拟滤波器,称之为原型滤波器。
这里，我们首先介绍的是最简单最基础的原型滤波器，巴特沃斯低通滤波器。
由于 IIR 滤波器不具有线性相位特性,因此不必考虑相位特性，直接考虑其振幅特性。
在这里，Ｎ是滤波器的次数 , Ωc是截止频率。
从上式的振幅特性可以看出，这个是单调递减的函数 , 其振幅特性是不存在纹波的。
设计的时候，一般需要先计算跟所需要设计参数相符合的次数Ｎ。
首先，就需要先由阻带频率，计算出阻带衰减将巴特沃斯低通滤波器的振幅特性，直接带入上式,则有最后 ,可以解得次数N 为当然，这里的N 只能为正数 ,因此，若结果为小数，则舍弃小数，向上取整。
1.2 巴特沃斯滤波器的传递函数巴特沃斯低通滤波器的传递函数，可由其振幅特性的分母多项式求得。
其分母多项式根据Ｓ解开，可以得到极点。
这里，为了方便处理，我们分为两种情况去解这个方程。
当Ｎ为偶数的时候 ,这里，使用了欧拉公式。
同样的，当Ｎ为奇数的时候，同样的 ,这里也使用了欧拉公式。
归纳以上,极点的解为上式所求得的极点 ,是在 s 平面内 ,在半径为Ωc的圆上等间距的点，其数量为 2N 个。
为了使得其IIＲ滤波器稳定 ,那么，只能选取极点在 S 平面左半平面的点。
选定了稳定的极点之后，其模拟滤波器的传递函数就可由下式求得。
1.3 巴特沃斯滤波器的实现(C 语言 )首先 ,是次数的计算。
次数的计算，我们可以由下式求得。
其对应的 C 语言程序为[ ｃpp ］ｖiew plainｃopy1.Ｎ＝ Ceil(０ .5*(ｌoｇ１０ ( ｐｏ w （ 10, Stopband_attenuation/1０）－１） /2.log１０ ( Ｓt ｏpba ｎ d/C ｏ toff)）） ;然后是极点的选择，这里由于涉及到复数的操作，我们就声明一个复数结构体就可以了。
低通数字滤波器代码
低通数字滤波器代码低通数字滤波器是一种常见的信号处理器件，它可以将输入信号中高频成分滤除，只保留低频成分。
在实际应用中，低通数字滤波器被广泛应用于音频处理、图像处理、通信系统等领域。
本文将介绍一种基于巴特沃斯滤波器设计的低通数字滤波器，并详细解释其原理和实现方法。
巴特沃斯低通滤波器是一种典型的无失真滤波器，它的特点是在截止频率附近的频率响应非常平坦，而且在截止频率之外的频率响应急剧下降。
这使得巴特沃斯低通滤波器在实际应用中具有很高的性能。
巴特沃斯滤波器的设计是基于一个重要的概念——极点。
极点是指滤波器的传输函数中使得函数取无穷大的点。
对于巴特沃斯滤波器来说，这些极点位于单位圆上，并且均匀分布在单位圆上。
通过调整这些极点的位置和数量，可以实现不同的滤波器特性。
巴特沃斯低通滤波器的设计步骤如下：1. 确定滤波器的截止频率：截止频率是指滤波器在该频率处的输出功率下降到输入功率的一半。
根据应用需求，选择合适的截止频率。
2. 根据截止频率计算滤波器的阶数：阶数是指滤波器的极点数量。
阶数越高，滤波器的陡峭度越高。
一般来说，阶数越高，滤波器的性能越好，但同时也会增加计算复杂度。
3. 计算滤波器的极点位置：根据截止频率和阶数，计算滤波器的极点位置。
巴特沃斯低通滤波器的极点位于单位圆上，可以通过公式计算得到。
4. 根据极点位置计算滤波器的系数：根据极点位置，计算滤波器的系数。
系数可以通过多项式展开得到，然后归一化处理。
5. 实现滤波器：将计算得到的滤波器系数应用于巴特沃斯滤波器的差分方程，即可实现滤波器。
巴特沃斯低通滤波器的实现可以使用各种编程语言进行。
以下是使用C语言实现巴特沃斯低通滤波器的示例代码：```c#include <stdio.h>#include <stdlib.h>#include <math.h>#define ORDER 4 // 滤波器阶数#define SAMPLING_RATE 44100 // 采样率#define CUTOFF_FREQ 2000 // 截止频率double coef[ORDER+1]; // 滤波器系数void butterworth_lowpass_filter(double* input, double* output, int length) {int i, j;double history[ORDER+1] = {0}; // 输入历史数据for (i = 0; i < length; i++) {// 更新输入历史数据for (j = ORDER; j > 0; j--) {history[j] = history[j-1];}history[0] = input[i];// 计算输出output[i] = 0;for (j = 0; j <= ORDER; j++) {output[i] += coef[j] * history[j];}}}void calculate_filter_coef() {int i;double wc = 2 * M_PI * CUTOFF_FREQ / SAMPLING_RATE; // 截止频率对应的角频率// 计算滤波器的极点位置double s[ORDER];for (i = 0; i < ORDER; i++) {double real = -sinh(wc) * sin(M_PI*(2*i+1)/(2*ORDER));double imag = cosh(wc) * cos(M_PI*(2*i+1)/(2*ORDER)); s[i] = real + imag * I;}// 计算滤波器的系数for (i = 0; i <= ORDER; i++) {coef[i] = creal(s[0] * s[1] * s[2] * s[3] * ... * s[i-1] * s[i+1] * ... * s[ORDER]) / pow(cabs(s[i]), ORDER);}}int main() {// 生成输入信号int length = 1000;double* input = (double*)malloc(length * sizeof(double)); // ...// 计算滤波器系数calculate_filter_coef();// 应用滤波器double* output = (double*)malloc(length * sizeof(double)); butterworth_lowpass_filter(input, output, length);// 输出滤波后的信号for (int i = 0; i < length; i++) {printf("%lf\n", output[i]);}free(input);free(output);return 0;}```以上代码实现了一个4阶巴特沃斯低通滤波器。
c语言怎样实现巴特沃斯滤波器计算公式
c语言怎样实现巴特沃斯滤波器计算公式在深度学习领域中，巴特沃斯滤波器作为一种常用的频域滤波器，可以有效地去除图像中的噪声，提高图像的质量和清晰度。
本文将围绕着C语言如何实现巴特沃斯滤波器的计算公式展开探讨。
一、巴特沃斯滤波器简介巴特沃斯滤波器是一种频域滤波器，它可以根据不同的参数配置来调整图像的频谱特征，从而实现对图像噪声的抑制和图像质量的提高。
它的数学表达式为：H(u, v) = 1 / [1 + (D(u, v) / D0) ^ (2n)]在这个公式中，H(u, v)代表的是频域域上的滤波器函数，D(u, v)代表点(u, v)到频域中心的距离，D0代表的是截止频率，n代表滤波器的阶数。
二、C语言实现巴特沃斯滤波器计算公式1. 计算频谱到中心的距离D(u, v)在C语言中，我们首先需要计算每个频率点到频域中心的距离D(u, v)，这可以通过傅立叶变换的性质来实现。
我们可以使用以下代码来计算频谱到中心的距离：```cfloat D_uv(int u, int v, int M, int N) {float duv;duv = sqrt((u - M / 2) * (u - M / 2) + (v - N / 2) * (v - N / 2));return duv;}```在这个代码中，我们传入了频率点的坐标(u, v)以及图像的大小M和N，然后通过欧式距禮的计算得到了频率点到频域中心的距离。
2. 实现巴特沃斯滤波器函数H(u, v)的计算接下来，我们可以根据已经计算出来的频谱到中心的距离D(u, v)以及截止频率D0和滤波器的阶数n来计算滤波器函数H(u, v)。
以下是C语言中的实现代码：```cfloat butterworth_filter(int u, int v, int M, int N, float D0, int n) {float duv = D_uv(u, v, M, N);return 1 / (1 + pow(duv / D0, 2 * n));}```在这段代码中，我们使用了之前计算出来的频谱到中心的距离D(u, v)，并结合截止频率D0和滤波器的阶数n，最终得到了滤波器函数H(u, v)的值。
巴特沃斯（Butterworth）滤波器（1）
巴特沃斯（Butterworth）滤波器（1）
下⾯深⼊浅出讲⼀下Butterworth原理及其代码编写。
1. ⾸先考虑⼀个归⼀化的低通滤波器（截⽌频率是1），其幅度公式如下：
当n->∞时，得到⼀个理想的低通滤波反馈: ω＜1时，增益为1；ω＞1时，增益为1；ω=1时，增益为0.707。
如下图所⽰：
将s=jω带⼊上式得：
根据以下三个公式
a. ，这⾥取σ=0
b.
c. 拉普拉斯变换在虚轴s=jω上的性质：
可以得到：
因此极点（分母为0的解）为：
根据和得到：
因此可以求得极点在单位圆上：
如果k从0开始的话，上式括号⾥可以写作2k+n+1：
由于我们只对H(s)感兴趣，⽽不考虑H(-s)。
因此低通滤波器的极点全部在负实半平⾯单位圆上：
该滤波器的传递函数为
下⾯是n=1到4阶的极点位置：
例如四阶Butterworth低通滤波器的极点所在⾓度为：
5π/8, 7π/8, 9π/8, 11π/8
极点位置在：
因此传递函数为：
1到10阶的Butterworth多项式因⼦表格如下：
以上我们考虑的是幅度-3分贝时的截⽌频率为1时的情况：
其它截⽌频率可将传递函数中的s替换为：
例如⼆阶截⽌频率为100的传递函数为：。
c语言巴特沃斯带通滤波器
c语言巴特沃斯带通滤波器巴特沃斯带通滤波器是一种常见的滤波器，用于信号处理领域。
它可以将指定频率范围内的信号通过，而抑制其他频率的信号。
它在电子设备中广泛应用于音频、无线通信、图像处理等领域。
巴特沃斯带通滤波器的设计基于巴特沃斯滤波器，它是一种理想滤波器。
理想滤波器可以完全消除指定频率范围以外的信号，但在实际应用中很难实现。
巴特沃斯滤波器通过权衡幅频特性和相频特性，实现了在指定频率范围内的平坦幅频响应和相位延迟。
巴特沃斯带通滤波器的设计需要确定两个关键参数：通带范围和阻带范围。
通带是指信号能够通过的频率范围，阻带是指信号被抑制的频率范围。
在设计滤波器时，可以根据应用需求和信号特性来确定这两个参数。
巴特沃斯带通滤波器的实现可以采用多种方法，其中一种常见的方法是使用模拟滤波器。
模拟滤波器是基于模拟电路实现的滤波器，可以对连续时间的信号进行滤波处理。
在模拟滤波器中，可以使用电容、电感和电阻等元件来构建巴特沃斯带通滤波器。
另一种实现巴特沃斯带通滤波器的方法是使用数字滤波器。
数字滤波器是基于数字信号处理技术实现的滤波器，可以对离散时间的信号进行滤波处理。
在数字滤波器中，可以通过巴特沃斯滤波器的巴特沃斯函数来设计滤波器的传递函数，然后使用数字滤波器的算法来实现滤波器。
巴特沃斯带通滤波器具有一些特点和优势。
首先，它可以实现指定频率范围内的信号传递，可以用于滤除噪声或选择特定频率的信号。
其次，巴特沃斯带通滤波器的幅频响应是平坦的，可以保持信号的幅度不变。
此外，巴特沃斯带通滤波器的相频响应是线性的，可以保持信号的相位关系。
巴特沃斯带通滤波器还有一些应用注意事项。
首先，滤波器的通带范围和阻带范围需要根据具体应用需求来确定，选择合适的参数可以获得满意的滤波效果。
其次，滤波器的设计需要考虑滤波器的阶数，阶数越高，滤波器的性能越好，但也会导致计算复杂度增加。
此外，巴特沃斯带通滤波器还可能引入一定的相位延迟，这需要在应用中进行适当的补偿。
c语言实现butter函数
c语言实现butter函数Butterworth滤波器是一种常见的数字信号处理滤波器，用于平滑数据或从信号中去除噪音。
在C语言中实现Butterworth滤波器需要进行一些数学计算和编程工作。
首先，Butterworth滤波器的实现涉及到计算滤波器的系数。
这可以通过使用数字信号处理库（如C语言中的DSP库）来实现，或者手动计算系数并编写代码来实现滤波器。
在这里，我将介绍手动计算系数并编写代码的方法。
Butterworth滤波器的系数计算涉及确定滤波器的阶数、截止频率和采样频率。
然后，根据这些参数，可以计算出滤波器的系数。
在C语言中，可以使用这些系数来实现差分方程，从而实现Butterworth滤波器的功能。
下面是一个简单的示例代码，展示了如何在C语言中实现一个简单的Butterworth滤波器。
这个示例代码假设已经有了滤波器的系数，并且使用了差分方程来实现滤波器功能。
c.#include <stdio.h>。
#define N 3 // 滤波器阶数。
#define SAMPLE_RATE 1000.0 // 采样频率。
#define CUTOFF_FREQ 100.0 // 截止频率。
// 差分方程的状态变量。
static double x[N+1] = {0.0};static double y[N+1] = {0.0};// Butterworth滤波器的系数。
static double b[N+1] = {0.2929, 0.5858, 0.2929}; static double a[N+1] = {1.0000, -0.1716, 0.2929}; // 滤波函数。
double butterworth_filter(double input) {。
int i;double output = 0.0;// 更新状态变量。
for (i = N; i > 0; i--) {。
二阶巴特沃斯低通滤波器阻值计算
二阶巴特沃斯低通滤波器阻值计算
二阶巴特沃斯低通滤波器的阻值计算可以通过以下步骤进行：
1. 确定滤波器的参数：首先，你需要确定滤波器的截止频率（Wn）和滤波器的类型（低通、高通、带通或带阻）。
2. 设计滤波器：在MATLAB或C语言中，可以使用butter函数来设计二阶巴特沃斯低通滤波器。
输入参数为n （滤波器阶数），Wn（归一化截止频率）和ftype（滤波器类型）。
例如，[b, a] = butter(2, Wn)，其中2表示阶数为2，Wn 表示归一化的截止频率。
3. 计算阻值：二阶巴特沃斯低通滤波器的传递函数为H(jw) = b0/a0，其中b0和a0分别是滤波器的分子和分母系数。
这两个系数可以通过butter函数得到。
4. 计算阻值：阻值可以通过传递函数计算得到，阻值=1/|H(jw)|。
需要注意的是，以上步骤是基于理论计算，实际应用中可能由于电路元件的公差、温度变化等因素影响阻值，因此还需要进行实际的测量和调整。
巴特沃斯低通滤波器(C语言)
engSetVisible(ep, 0);
//mxArray *xx = mxCreateDoubleMatrix(1,N,mxREAL);
// mxArray *yy = mxCreateDoubleMatrix(1,N,mxREAL);
// memcpy(mxGetPr(xx),N*sizeof(double#34;;");
///////////////////////////////////////////////////////////
Engine *ep;
if(!(ep = engOpen(NULL)))
{
printf("open failed! please try again\n");
engEvalString(ep, "title('Butterworth analog filter prototype');");
engEvalString(ep, "grid;");
getchar();
//mxDestroyArray(xx);
// mxDestroyArray(yy);
// engClose(ep);
// memcpy(mxGetPr(yy),N*sizeof(double));
// engPutVariable(ep,"xx",xx);
//engPutVariable(ep,"yy",yy);
engEvalString(ep, "n=0:0.01:2;");
engEvalString(ep, lin);
engEvalString(ep, "plot(w,magH);");
c语言实现巴特沃斯带通滤波器
c语言实现巴特沃斯带通滤波器巴特沃斯带通滤波器是一种常见的信号处理技术，用于在一定频率范围内传递信号而抑制其他频率的信号。
它在数字信号处理、音频处理、图像处理等领域有广泛的应用。
本文将以C语言为工具，实现巴特沃斯带通滤波器的算法，并讲解其原理及代码实现。
一、巴特沃斯带通滤波器原理巴特沃斯带通滤波器是一种反馈型滤波器，其基本原理是通过设置两个截止频率来确定一个频率范围，在该范围内的信号将被传递，而超出该范围的信号将被抑制。
巴特沃斯带通滤波器的特点是在通带内具有较平坦的频率响应，而在阻带内具有较大的衰减。
二、巴特沃斯带通滤波器算法实现为了实现巴特沃斯带通滤波器，首先需要确定滤波器的阶数、通带截止频率、阻带截止频率等参数。
这些参数可以通过设计要求或者经验来确定。
在本文中，我们将假设滤波器的阶数为4，通带截止频率为0.1，阻带截止频率为0.2。
步骤一：导入必要的头文件```c#include <stdio.h>#include <math.h>```步骤二：定义巴特沃斯带通滤波器函数```cvoid butterworth_bandpass_filter(double *input, double *output, int length, double sampling_rate, double cutoff_freq_low, double cutoff_freq_high, int order){double *temp = malloc(length * sizeof(double));double *temp2 = malloc(length * sizeof(double));double *temp3 = malloc(length * sizeof(double));double *w = malloc((length/2) * sizeof(double));double *h = malloc((length/2) * sizeof(double));double omega_low = 2 * M_PI * cutoff_freq_low / sampling_rate;double omega_high = 2 * M_PI * cutoff_freq_high / sampling_rate;double alpha_low = sin(omega_low) / (2 * pow(2, 0.5/order));double alpha_high = sin(omega_high) / (2 * pow(2, 0.5/order));double a0 = 1 + alpha_low;double a1 = -2 * cos(omega_low);double a2 = 1 - alpha_low;double b0 = pow(2, 0.5/order) * (1 + alpha_high);double b1 = pow(2, 0.5/order) * -2 * cos(omega_high);double b2 = pow(2, 0.5/order) * (1 - alpha_high);int i;for (i = 2; i < length; i++) {temp[i] = input[i] - a1 * temp[i-1] - a2 * temp[i-2];output[i] = b0 * temp[i] + b1 * temp[i-1] + b2 * temp[i-2];}free(temp);free(temp2);free(temp3);free(w);free(h);}```步骤三：调用巴特沃斯带通滤波器函数```cint main(){double input[1000]; // 输入信号double output[1000]; // 输出信号int length = 1000; // 信号长度double sampling_rate = 1000; // 采样率double cutoff_freq_low = 100; // 通带截止频率double cutoff_freq_high = 200; // 阻带截止频率int order = 4; // 滤波器阶数// TODO: 初始化输入信号butterworth_bandpass_filter(input, output, length, sampling_rate, cutoff_freq_low, cutoff_freq_high, order);// TODO: 处理输出信号return 0;}```三、总结本文以C语言为工具，实现了巴特沃斯带通滤波器的算法，并讲解了其原理及代码实现。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1. 模拟滤波器的设计1.1巴特沃斯滤波器的次数根据给定的参数设计模拟滤波器，然后进行变数变换，求取数字滤波器的方法，称为滤波器的间接设计。
做为数字滤波器的设计基础的模拟滤波器，称之为原型滤波器。
这里，我们首先介绍的是最简单最基础的原型滤波器，巴特沃斯低通滤波器。
由于IIR滤波器不具有线性相位特性，因此不必考虑相位特性，直接考虑其振幅特性。
在这里，N是滤波器的次数，Ωc是截止频率。
从上式的振幅特性可以看出，这个是单调递减的函数，其振幅特性是不存在纹波的。
设计的时候，一般需要先计算跟所需要设计参数相符合的次数N。
首先，就需要先由阻带频率，计算出阻带衰减将巴特沃斯低通滤波器的振幅特性，直接带入上式，则有最后，可以解得次数N为当然，这里的N只能为正数，因此，若结果为小数，则舍弃小数，向上取整。
1.2巴特沃斯滤波器的传递函数巴特沃斯低通滤波器的传递函数，可由其振幅特性的分母多项式求得。
其分母多项式根据S解开，可以得到极点。
这里，为了方便处理，我们分为两种情况去解这个方程。
当N为偶数的时候，这里，使用了欧拉公式。
同样的，当N为奇数的时候，同样的，这里也使用了欧拉公式。
归纳以上，极点的解为上式所求得的极点，是在s平面内，在半径为Ωc的圆上等间距的点，其数量为2N个。
为了使得其IIR滤波器稳定，那么，只能选取极点在S平面左半平面的点。
选定了稳定的极点之后，其模拟滤波器的传递函数就可由下式求得。
1.3巴特沃斯滤波器的实现（C语言）首先，是次数的计算。
次数的计算，我们可以由下式求得。
其对应的C语言程序为[cpp]view plaincopy1.N = Ceil(0.5*( log10 ( pow (10, Stopband_attenuation/10) - 1) /2. log10 (Stopband/Cotoff) ));然后是极点的选择，这里由于涉及到复数的操作，我们就声明一个复数结构体就可以了。
最重要的是，极点的计算含有自然指数函数，这点对于计算机来讲，不是太方便，所以，我们将其替换为三角函数，这样的话，实部与虚部就还可以分开来计算。
其代码实现为[cpp]view plaincopy1.typedef struct2.{3.double Real_part;4.double Imag_Part;5.} COMPLEX;6.7.PLEX poles[N];9.10.for(k = 0;k <= ((2*N)-1) ; k++)11.{12.if(Cotoff*cos((k+dk)*(pi/N)) < 0)13. {14. poles[count].Real_part = -Cotoff*cos((k+dk)*(pi/N));15.poles[count].Imag_Part= -Cotoff*sin((k+dk)*(pi/N));16. count++;17.if (count == N) break;18. }19.}计算出稳定的极点之后，就可以进行传递函数的计算了。
传递的函数的计算，就像下式一样这里，为了得到模拟滤波器的系数，需要将分母乘开。
很显然，这里的极点不一定是整数，或者来说，这里的乘开需要做复数运算。
其复数的乘法代码如下，[cpp]view plaincopy1.int Complex_Multiple(COMPLEX a,COMPLEX b,2.double *Res_Real,double *Res_Imag)3.4.{5. *(Res_Real) = (a.Real_part)*(b.Real_part) - (a.Imag_Part)*(b.Imag_Part);6. *(Res_Imag)= (a.Imag_Part)*(b.Real_part) + (a.Real_part)*(b.Imag_Part);7.return (int)1;8.}有了乘法代码之后，我们现在简单的情况下，看看其如何计算其滤波器系数。
我们做如下假设这个时候，其传递函数为将其乘开，其大致的关系就像下图所示一样。
计算的关系一目了然，这样的话，实现就简单多了。
高阶的情况下也一样，重复这种计算就可以了。
其代码为[cpp]view plaincopy1. Res[0].Real_part = poles[0].Real_part;2. Res[0].Imag_Part= poles[0].Imag_Part;3. Res[1].Real_part = 1;4. Res[1].Imag_Part= 0;5.6.for(count_1 = 0;count_1 < N-1;count_1++)7.{8.for(count = 0;count <= count_1 + 2;count++)9. {10.if(0 == count)11.{12. Complex_Multiple(Res[count], poles[count_1+1],13. &(Res_Save[count].Real_part),14. &(Res_Save[count].Imag_Part));15. }16.else if((count_1 + 2) == count)17. {18. Res_Save[count].Real_part += Res[count - 1].Real_part;19.Res_Save[count].Imag_Part += Res[count - 1].Imag_Part;20. }21.else22.{23. Complex_Multiple(Res[count], poles[count_1+1],24. &(Res_Save[count].Real_part),25. &(Res_Save[count].Imag_Part));26.1 Res_Save[count].Real_part += Res[count - 1].Real_part;27. Res_Save[count].Imag_Part += Res[count - 1].Imag_Part;28.}29. }30.*(b+N) = *(a+N);到此，我们就可以得到一个模拟滤波器巴特沃斯低通滤波器了。
2.双1次z变换2.1双1次z变换的原理我们为了将模拟滤波器转换为数字滤波器的，可以用的方法很多。
这里着重说说双1次z变换。
我们希望通过双1次z变换，建立一个s平面到z平面的映射关系，将模拟滤波器转换为数字滤波器。
和之前的例子一样，我们假设有如下模拟滤波器的传递函数。
将其做拉普拉斯逆变换，可得到其时间域内的连续微分方程式，其中，x(t)表示输入，y(t)表示输出。
然后我们需要将其离散化，假设其采样周期是T，用差分方程去近似的替代微分方程，可以得到下面结果然后使用z变换，再将其化简。
可得到如下结果从而，我们可以得到了s平面到z平面的映射关系，即由于所有的高阶系统都可以视为一阶系统的并联，所以，这个映射关系在高阶系统中，也是成立的。
然后，将关系式带入上式，可得到这里，我们可以就可以得到Ω与ω的对应关系了。
这里的Ω与ω的对应关系很重要。
我们最终的目的设计的是数字滤波器，所以，设计时候给的参数必定是数字滤波器的指标。
而我们通过间接设计设计IIR滤波器时候，首先是要设计模拟滤波器，再通过变换，得到数字滤波器。
那么，我们首先需要做的，就是将数字滤波器的指标，转换为模拟滤波器的指标，基于这个指标去设计模拟滤波器。
另外，这里的采样时间T的取值很随意，为了方便计算，一般取1s就可以。
2.2双1次z变换的实现（C语言）我们设计好的巴特沃斯低通滤波器的传递函数如下所示。
我们将其进行双1次z变换，我们可以得到如下式子可以看出，我们还是需要将式子乘开，进行合并同类项，这个跟之前说的算法相差不大。
其代码为。
[cpp]view plaincopy1.for(Count = 0;Count<=N;Count++)2. {3.for(Count_Z = 0;Count_Z <= N;Count_Z++)4. {5. Res[Count_Z] = 0;6. Res_Save[Count_Z] = 0;7. }8. Res_Save [0] = 1;9.for(Count_1 = 0; Count_1 < N-Count;Count_1++)10. {11.for(Count_2 = 0; Count_2 <= Count_1+1;Count_2++)12. {13.if(Count_2 == 0) Res[Count_2] += Res_Save[Count_2];14.else if((Count_2 == (Count_1+1))&&(Count_1 != 0))15. Res[Count_2] += -Res_Save[Count_2 - 1];16.else Res[Count_2] += Res_Save[Count_2] - Res_Save[Count_2 - 1];17.for(Count_Z = 0;Count_Z<= N;Count_Z++)18.{19. Res_Save[Count_Z] = Res[Count_Z] ;20.Res[Count_Z] = 0;21.}22. }23.for(Count_1 = (N-Count); Count_1 < N;Count_1++)24. {25.for(Count_2 = 0; Count_2 <= Count_1+1;Count_2++)26. {27.if(Count_2 == 0) Res[Count_2] += Res_Save[Count_2];28.else if((Count_2 == (Count_1+1))&&(Count_1 != 0))29. Res[Count_2] += Res_Save[Count_2 - 1];30.else31. Res[Count_2] += Res_Save[Count_2] + Res_Save[Count_2 - 1];32.}33.for(Count_Z = 0;Count_Z<= N;Count_Z++)34. {35. Res_Save[Count_Z] = Res[Count_Z] ;36. Res[Count_Z] = 0;37. }38. }39.for(Count_Z = 0;Count_Z<= N;Count_Z++)40. {41. *(az+Count_Z) += pow(2,N-Count) * (*(as+Count)) *42.Res_Save[Count_Z];43. *(bz+Count_Z) += (*(bs+Count)) * Res_Save[Count_Z];44. }45. }到此，我们就已经实现了一个数字滤波器。
