地下工程地质问题
7 地下工程地质问题本章要点：主要的地下工程地质问题的分析及保障地下洞室围岩稳定性的处理措施。
学习目标：1、知道围岩压力变形破坏的基本类型，围岩压力的表现形式。
2、知道地下洞室围岩稳定与哪些因素有关，主要的地下工程地质问题。
3、知道保障地下洞室围岩稳定性的处理方法。
在岩（土）体内，为各种目的经人工开凿形成的地下工程构筑物称为地下洞室。
研究地下洞室围岩稳定性的实质，是研究岩体在开凿洞室后，力学变化机理和岩体中应力分布状况。
一般情况下，在查明岩体结构特征和地应力条件的基础上，根据岩体的强度和变形特点就可以判别围岩的稳定性。
目前用于研究围岩稳定性的方法有：数学力学计算方法，围岩的变形和破坏机制分析方法，围岩地质结构分析和围岩稳定性分类方法，模拟试验方法等。
本章的主要内容有：以岩体结构及地应力理论为基础；系统的分析岩体变形与破坏机制和基本类型；介绍围岩的工程分类及其应用。
此外还要讨论围岩稳定性的评价方法，常见地下工程地质问题。
7.1地应力与洞室围岩的变形及破坏地应力也称天然应力、原岩应力、初始应力、一次应力，是指存在于地壳岩体中的应力。
由于工程开挖，使一定范围内岩体中的应力受到扰动而重新分布，则称为二次应力或扰动应力，在地下工程中称围岩应力。
地应力包括岩体自重应力、地质构造应力、地温应力、地下水压力以及结晶作用、变质作用、沉积作用、固结脱水作用等引起的应力。
洞室开挖后，地下形成了自由空间，原来处于挤压状态的围岩，由于解除束缚而向洞室空间松胀变形；这种变形大小超过了围岩所能承受的能力，便发生破坏，从母岩中分离、脱落，导致坍塌、滑动、隆破和岩爆等。
洞室围岩的变形与破坏程度，一方面取决于地下天然应力、重分布应力及附加应力；另一方面与岩土体的结构及其工程地质性质密切相关。
一、围岩的变形导致围岩变形的根本原因是地应力的存在。
地下洞室开挖前，岩（土）体处于自然平衡状态，内部储蓄着大量的弹性能，地下洞室开挖后，这种自然平衡状态被打破，弹性能释放，一定范围内的围岩发生弹性恢复变形。
地下工程地质问题样本
第七章地下工程地质问题一、名词解释(5)1．围岩p150由于工程开挖，使在一定范畴内本来处在平衡状态岩体中应力受到扰动而重新分布，这个重分布应力范畴内岩体被称为围岩。
2．卸荷回弹p150地下洞室开挖后，破坏了岩体中原有地应力平衡状态，岩体内各质点在回弹应力作用下，力图沿最短距离向消除了阻力临空面方向移动，直到达到新平衡，这种位移现象叫做卸荷回弹。
3．岩爆p151在高地应力区地下洞室开挖中，围岩在局部集中应力作用下，当应力超过岩体强度时，发生突然脆性破坏，并导致应变能突然释放导致岩石弹射或抛浮现象，称为岩爆。
4．软岩大变形p152洞室开挖后，当围岩应力超过软弱岩体屈服强度时，软弱塑性物质就会沿最大应力梯度方向向消除了阻力自由空间挤出，称软岩大变形。
5．突泥p156地下工程掘进破坏了岩体本来封闭边界，高能水土混合物突然涌出、迅速释放，形成突泥。
二、单选(20)1．下列哪种应力是初始地应力（）。
P149～150A．未受开挖影响原始地应力B．未支护时围岩应力C．开挖后岩体中应力D．支护完毕后围岩中应力2．如下关于地应力说法，不对的是（）。
P149A．在浅部岩层，地应力垂直分量 σv 值接近于岩体自重应力B．水平分量 σ h各向同性C．最大主应力在平坦地区或深层受构造方向控制D．最大主应力在浅层往往平行于山坡方向3．如下关于直墙圆拱型隧道周边围岩应力变化规律说法，不对的是（）。
P150A．当侧压力系数较低时，拉应力重要出当前拱顶和洞底B．当侧压力系数较低时，压应力重要出当前拱脚和边墙中部C．随着侧压力系数增长，拱顶和洞底由拉应力转为压应力D．随着侧压力系数增长，拱脚和边墙中部由压应力转为拉应力4．在薄层脆性围岩重要变形破坏类型是（）。
P151A．张裂塌落B．劈裂剥落C．弯折内鼓D．塑性挤出5．下列关于岩爆说法不对的是（）。
P152A．岩爆是岩石内部弹性应变能积聚后而突然释放成果B．岩爆发生时，常伴有声音C．岩爆发生过程普通分为三个阶段，依次为应力调节阶段、启裂阶段和岩爆阶段D．岩爆发生临界深度约为200m，埋深越大发生岩爆也许性越大6．“通过开挖导坑时实测涌水量，推算隧道涌水量”涌水量预测办法称作（）。

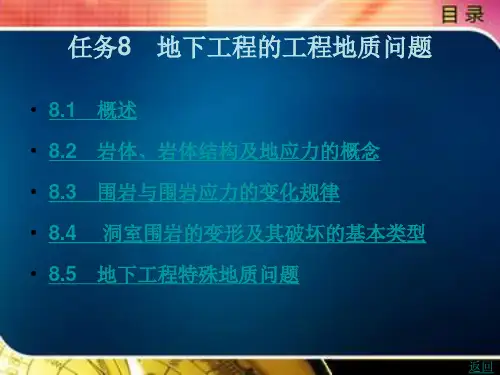

地下工程的工程地质问题
下一页 返回
８.２ 岩体、岩体结构及地应力的概念
• 但岩体和岩石不同:可以把岩石理解为一种材料,岩石的工程性质主要 取决于它的矿物成分、结构与构造,因此,其特征完全可以通过手标本 进行描述和试验,基本上把岩石看作是连续的、均质的,且多为各向同 性的.
• 岩体是由各种岩石块体组合而成的“岩石结构物”,它的主要特点是 不连续性、非均质性和各向异性.它的工程性质不仅取决于组成它的 岩石,更重要的是取决于它的不连续性,因此,其特征不能只用一块手标 本进行描述和试验,而需要进行大量的现场观测和多方面的室内外试 验才能确定.
• 水平自重应力σH 为 • 构造应力是指由构造运动引起的地应力,一般可分为活动应力和残余
应力. • (３)地应力的特点: • ①地应力基本上是压应力. • ②垂直应力主要是自重应力. • ③水平压力具各向异性.
上一页
返回
８.３ 围岩与围岩应力的变化规律
• ８.３.１ 围岩的概念
• 在岩体中,因开挖洞室,岩体产生的应力重新分布,应力重新分布的范围 内的岩体称为围岩,其直径一般为洞室直径的３~５倍.
８.４ 洞室围岩的变形及其破坏的基本 类型
• １.坚硬岩体的变形与破坏 • (１)岩爆:在高地应力区完整、坚硬的脆性岩中,产生的大量弹性应变
能的突然释放,即突然的脆性破坏,并导致岩石剥落、弹射和爆裂声、 气浪的现象,称为岩爆. • (２)张裂、劈裂:当N＜１/３时,洞顶产生张裂塌落;洞壁产生劈裂剥落. • (３)弯折(内鼓):对于层状(尤其是薄层脆性)围岩,是由卸荷回弹或切向 压应力超过其抗弯强度所造成. • (４)滑移. • ２.软弱岩体的变形与破坏
下一页 返回
８.５ 地下工程特殊地质问题
• ８.５.２ 有害气体
８.２ 岩体、岩体结构及地应力的概念
• 但岩体和岩石不同:可以把岩石理解为一种材料,岩石的工程性质主要 取决于它的矿物成分、结构与构造,因此,其特征完全可以通过手标本 进行描述和试验,基本上把岩石看作是连续的、均质的,且多为各向同 性的.
• 岩体是由各种岩石块体组合而成的“岩石结构物”,它的主要特点是 不连续性、非均质性和各向异性.它的工程性质不仅取决于组成它的 岩石,更重要的是取决于它的不连续性,因此,其特征不能只用一块手标 本进行描述和试验,而需要进行大量的现场观测和多方面的室内外试 验才能确定.
• 水平自重应力σH 为 • 构造应力是指由构造运动引起的地应力,一般可分为活动应力和残余
应力. • (３)地应力的特点: • ①地应力基本上是压应力. • ②垂直应力主要是自重应力. • ③水平压力具各向异性.
上一页
返回
８.３ 围岩与围岩应力的变化规律
• ８.３.１ 围岩的概念
• 在岩体中,因开挖洞室,岩体产生的应力重新分布,应力重新分布的范围 内的岩体称为围岩,其直径一般为洞室直径的３~５倍.
８.４ 洞室围岩的变形及其破坏的基本 类型
• １.坚硬岩体的变形与破坏 • (１)岩爆:在高地应力区完整、坚硬的脆性岩中,产生的大量弹性应变
能的突然释放,即突然的脆性破坏,并导致岩石剥落、弹射和爆裂声、 气浪的现象,称为岩爆. • (２)张裂、劈裂:当N＜１/３时,洞顶产生张裂塌落;洞壁产生劈裂剥落. • (３)弯折(内鼓):对于层状(尤其是薄层脆性)围岩,是由卸荷回弹或切向 压应力超过其抗弯强度所造成. • (４)滑移. • ２.软弱岩体的变形与破坏
下一页 返回
８.５ 地下工程特殊地质问题
• ８.５.２ 有害气体
工程地质 第七章 地下洞室围岩稳定性的工程地质分析
⑵塑性松动圈——洞室周边破坏后，该
处围岩的应力降低，加之新开裂处岩体在 水和空气影响下加速风化，岩体向洞内产 生塑性松胀。这种塑性松胀的结果，使原 来由洞边附近岩石承受的应力转移一部分 给邻近的岩体。因而邻近的岩体也就产生 塑性变形。这样，当应力足够大时，塑性 变形的范围是向围岩深部逐渐扩展的。由 于这种塑性变形的结果，在洞室周围形成 了一个圈，这个圈一般称为塑性松动圈
机理：破碎、松散岩体在重力、渗压、动荷载作用下产生塌落 产生条件：
1) 断层破碎带、裂隙密集带、槽状、囊状风化带、溶洞堆积物; 2）多位于洞顶→边墙.
溶洞堆积物
⑸松软岩体
局部塌方
表现形式：内鼓、缩径、局部挤出、剪切、滞后性。 机理：塑性变形、膨胀、流变、蠕变。
产生条件：
1）岩性软弱：形成年代新、胶结差；
—— 松软或破碎岩体
r
工程类比法
7.4 围岩工程地质分类
BQ的分类方法在第四章已经介绍过了。 在这具体提出修正系数的取值
[BQ]=BQ-100(K1+K2+K3)
指：未对洞壁采取任何支护措施，围岩由变形发展至 破坏的时间
式中：t切向拉应力，切向压应力，Rt围岩的抗拉强度，Rb饱和抗压强度
•围岩的抗剪强度是否适应围岩的剪应力。 例：如图
K
F T
洞顶块体Q1和洞壁块体Q2的稳定性系数分别为
K 2(c1l1 c2l2)(ctg ctg)/ L23
K (Q2 costg4 c4l4 ) / Q2 sin
情况的工程 隧 洞 分 类●
无压隧洞（承受围岩压力、外水压力）
⑵ 弹性抗力 —— 一般指有压隧洞冲水后，围岩在内水压力作用 下产生压缩变形的同时对衬砌所形成的反力
处围岩的应力降低，加之新开裂处岩体在 水和空气影响下加速风化，岩体向洞内产 生塑性松胀。这种塑性松胀的结果，使原 来由洞边附近岩石承受的应力转移一部分 给邻近的岩体。因而邻近的岩体也就产生 塑性变形。这样，当应力足够大时，塑性 变形的范围是向围岩深部逐渐扩展的。由 于这种塑性变形的结果，在洞室周围形成 了一个圈，这个圈一般称为塑性松动圈
机理：破碎、松散岩体在重力、渗压、动荷载作用下产生塌落 产生条件：
1) 断层破碎带、裂隙密集带、槽状、囊状风化带、溶洞堆积物; 2）多位于洞顶→边墙.
溶洞堆积物
⑸松软岩体
局部塌方
表现形式：内鼓、缩径、局部挤出、剪切、滞后性。 机理：塑性变形、膨胀、流变、蠕变。
产生条件：
1）岩性软弱：形成年代新、胶结差；
—— 松软或破碎岩体
r
工程类比法
7.4 围岩工程地质分类
BQ的分类方法在第四章已经介绍过了。 在这具体提出修正系数的取值
[BQ]=BQ-100(K1+K2+K3)
指：未对洞壁采取任何支护措施，围岩由变形发展至 破坏的时间
式中：t切向拉应力，切向压应力，Rt围岩的抗拉强度，Rb饱和抗压强度
•围岩的抗剪强度是否适应围岩的剪应力。 例：如图
K
F T
洞顶块体Q1和洞壁块体Q2的稳定性系数分别为
K 2(c1l1 c2l2)(ctg ctg)/ L23
K (Q2 costg4 c4l4 ) / Q2 sin
情况的工程 隧 洞 分 类●
无压隧洞（承受围岩压力、外水压力）
⑵ 弹性抗力 —— 一般指有压隧洞冲水后，围岩在内水压力作用 下产生压缩变形的同时对衬砌所形成的反力
地质灾害防治4第7章矿山和地下工程地质灾害
照明、撒水、通风等条件良好，可以大大减少冒顶 片帮事故的危害。
采场岩石冒顶，特别是大面积的冒顶，一般还是有预 兆的。如掉碴、发响、出现裂缝等等。在有支柱的采 场，则会出现支柱发响断裂。大面积冒落前，支柱会 发出炸响，有很多支柱折断，采场中响声不断。
房柱法采场大面积冒落的主要前兆，则表现为采场顶 板冒落、矿柱破坏，采场中响声越来越大。
(2) 瓦斯抽放
在一些高瓦斯矿井，因CH4气体涌出量很大，靠 通风还难以稀释排除。此时可以进行瓦斯抽 放。抽出的瓦斯气体可以作为民用，或工业 应用，变害为利。
80年代，中国就有100多个矿井安装了瓦斯 抽放设备，每年抽放瓦斯3亿m3。
（3） 建立严格的瓦斯浓度检查制度
煤矿需要配备专门的仪器和专职安全人员，定期和 不定期地检查井下各处的瓦斯浓度，特别是采煤工 作面上的情况。安全人员有权命令停止生产。
岩爆发生时，多数情况下是响声与岩块的弹射现象 同时出现。
7.3.2 岩爆的成因条件
岩爆是岩体中储存的弹性变形能突然释放而产生 的。因此，岩爆是否会发生，取决于：
（1）岩体中是否存储了高能量； 岩体中储存高能量的条件是：埋藏深度深（矿山
深部开采），或应力集中地带，如河谷（如水电 站） 、褶皱带轴部等； （2）储存的能量能否迅速释放。 应变能迅速释放，则需要岩石是脆性，而不是具 有较大变形的塑性岩石。
采掘工作面上瓦斯浓度达到1％，就要停止电钻作 业；达到1.5％，就要停止作业，撤出人员。
煤矿井下工作面通常需要安装瓦斯报警器。
预防瓦斯爆炸的主要措施
2. 杜绝火源
（1） 煤矿井下严禁抽烟，严禁携带明火、烧电炉等。
（2）井下设备都必须是防爆型的：防爆电机、防爆开 关、防爆电缆，，确信在 放炮地点附近20米内CH4浓度不超过1％。
采场岩石冒顶，特别是大面积的冒顶，一般还是有预 兆的。如掉碴、发响、出现裂缝等等。在有支柱的采 场，则会出现支柱发响断裂。大面积冒落前，支柱会 发出炸响，有很多支柱折断，采场中响声不断。
房柱法采场大面积冒落的主要前兆，则表现为采场顶 板冒落、矿柱破坏，采场中响声越来越大。
(2) 瓦斯抽放
在一些高瓦斯矿井，因CH4气体涌出量很大，靠 通风还难以稀释排除。此时可以进行瓦斯抽 放。抽出的瓦斯气体可以作为民用，或工业 应用，变害为利。
80年代，中国就有100多个矿井安装了瓦斯 抽放设备，每年抽放瓦斯3亿m3。
（3） 建立严格的瓦斯浓度检查制度
煤矿需要配备专门的仪器和专职安全人员，定期和 不定期地检查井下各处的瓦斯浓度，特别是采煤工 作面上的情况。安全人员有权命令停止生产。
岩爆发生时，多数情况下是响声与岩块的弹射现象 同时出现。
7.3.2 岩爆的成因条件
岩爆是岩体中储存的弹性变形能突然释放而产生 的。因此，岩爆是否会发生，取决于：
（1）岩体中是否存储了高能量； 岩体中储存高能量的条件是：埋藏深度深（矿山
深部开采），或应力集中地带，如河谷（如水电 站） 、褶皱带轴部等； （2）储存的能量能否迅速释放。 应变能迅速释放，则需要岩石是脆性，而不是具 有较大变形的塑性岩石。
采掘工作面上瓦斯浓度达到1％，就要停止电钻作 业；达到1.5％，就要停止作业，撤出人员。
煤矿井下工作面通常需要安装瓦斯报警器。
预防瓦斯爆炸的主要措施
2. 杜绝火源
（1） 煤矿井下严禁抽烟，严禁携带明火、烧电炉等。
（2）井下设备都必须是防爆型的：防爆电机、防爆开 关、防爆电缆，，确信在 放炮地点附近20米内CH4浓度不超过1％。
工程地质学——第7章、地下水
到地面的距离为潜水埋藏深度。潜水含水层直接与包气带相接，所以潜水在其分布范围内，
都可以通过包气带接受大气降水、地表水或凝结水的补给。潜水在重力作用下，通常由水位
高的地方向水位低的地方径流。
潜水的排泄方式有两种：一种是径流到适当地形处，以泉、渗流等形式泄出地表或流入
地表水，即径流排泄 (runoff excretion)；
由于承压含水层上覆有稳定的隔水层，故与潜水不同：承压水的分布区与补给区不一致。不
能直接接受大气降水或地表水的补给；承压水的水质、水量、水温受气候影响较小，随季节
变化不明显；承压水不易受污染，稳定水位高于初见水位。
2）承压水的埋藏类型
承压水的形成主要取决于地质构造。形成承压水的地质构造主要是向斜构造和单斜构
在基坑开挖遇到上层滞水时含水介质类型孔隙水裂隙水岩溶水包气带水局部黏性土隔水层上季节性存在的重力水上层滞水裂隙岩层浅部季节性存在的重力水及毛细水裸露的岩溶化岩层上部岩溶通道中季节性存在的重力水潜水各类松散堆积物浅部的水裸露于地表的各类裂隙岩层中的水裸露于地表的各类裂隙岩层中的水承压水山间盆地及平原松散堆积物深部的水组成构造盆地向斜构造或单斜断块的被掩覆的各类裂隙岩层中的水组成构造盆地向斜构造或单斜断块的被掩覆的岩溶化岩层中的水图72包气带及饱水带工程地质学220也容易处理
A-补给区;B-承压区;C-排泄区 H1-负水头；H2-正水 头；m-承压水层厚度
图 7-4 自流盆地剖面图
到地面以下的一定高度，这种压力水头称负水头(图 7-4)。地面标高与承压水位的差值称地
下水位埋深。承压水位高于地表的地区称做自流区，在此区，凡钻到承压含水层的钻孔都形
成自流井，承压水沿钻孔上升喷出地表。将各点承压水位连成的面称承压水面。
中职教育-《地下工程概论》课件：第7章 地下工程灾害与防护(马桂军 主编 人民交通出版社).ppt
于战时人民防空袭、防常规武器、防核 辐射和防生化武器的工程项目。 • 人防工程在各类灾害中发挥重要作用 （地下工程的防护设计和平时期对战争 的遏制作用；战争初期对敌进攻的迟滞 作用；对战争潜力、经济发展能力的保
思考题
• 1.地下工程常见的灾害有哪些？ • 2.地下工程火灾的原因有哪些？如何进行地
下工程的火灾防护？ • 3.地下工程的水灾成因有哪些？ • 4.地下工程事故灾害的防护措施有哪些？
技术常规武器袭击的可能性很大。常规武 器主要包括炮弹、航（炸）弹和导弹。
• 核武器的破坏作用有（光辐射、空气冲击 波、早期核辐射、放射性沾染、核电磁脉 冲、直接地冲击、由直接地冲击或空气冲 击波沿地面传播产生的地运动。）
第七节 战争灾害的防护
• 7.7. 2 地下工程的战争灾害防护 • 城市人防工程，顾名思义就是城市里用
报工作、做好超前地质预测预报工作、加 强施工与设计的配合） • 事故发生前的防护对策 • 施工过程中预防对策（加强施工过程监控 管理、地下施工风险管理 、采用信息化施 工 、用专人管专业，抓弱点）
第七节 战争灾害的防护
• 7.7.1 常规武器和核武器的破坏作用 • 在局部战争的主要作战区域，遭到敌方高
第七章 地下工程灾害与防护
第一节 灾害分类
• 7.1.1灾害的定义和分类 灾害一般是指那些可以造成人畜伤亡和形成
物质财富损毁的自然或社会事件。 一般地下工程在施工和运营期间可能发生的
灾害大致可分为两大类：自然灾害和人为 灾害。
第一节 灾害分类
• 自然灾害包括： • 地质灾害（地震、火山爆发、地下毒气、海啸） • 地貌灾害（山崩、滑坡、泥石流、沙漠化、水土流失） • 气象灾害（暴雨、洪涝、热带气旋、冰雹、雷电、龙卷风、干旱、低
