JS14S时间继电器

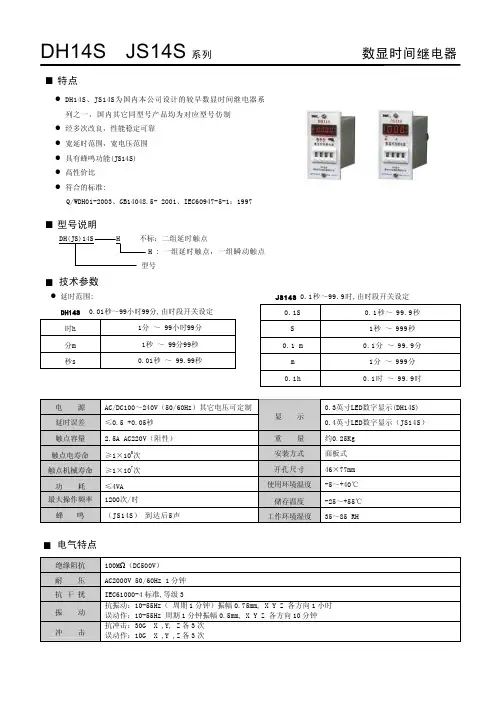

正泰电子DH14S、JS14S 系列数显时间继电器说明书
DH14S JS14S系列数显时间继电器¢特点l DH14S、JS14S为国内本公司设计的较早数显时间继电器系列之一，国内其它同型号产品均为对应型号仿制l经多次改良，性能稳定可靠l宽延时范围，宽电压范围l具有蜂鸣功能(JS14S)l高性价比l符合的标准:Q/WDH01-2003、GB14048.5- 2001、IEC60947-5-1：1997l延时范围:DH14S0.01秒～99小时99分,由时段开关设定时h 1分 ～ 99小时99分分m 1秒 ～ 99分99秒秒s 0.01秒 ～ 99.99秒JS14S0.1秒～99.9时,由时段开关设定0.1S 0.1秒～99.9秒S 1秒～999秒0.1 m 0.1分～99.9分m 1分～999分0.1h 0.1时～99.9时电 源 AC/DC100～240V（50/60Hz）其它电压可定制 0.3英寸LED数字显示(DH14S)延时误差 ≤0.5%+0.05秒显示0.4英寸LED数字显示（JS14S）触点容量 2.5A AC220V（阻性） 重 量 约0.25Kg触点电寿命 ≥1×105次 安装方式 面板式触点机械寿命 ≥1×107次 开孔尺寸 46×77mm功 耗 ≤4VA 使用环境温度 -5～+40℃最大操作频率 1200次/时 储存温度 -25～+55℃蜂鸣 （JS14S）到达后5声 工作环境湿度 35～85%RH¢电气特点绝缘阻抗 100MΩ（DC500V）耐 压 AC2000V 50/60Hz 1分钟抗 干 扰 IEC61000-4标准,等级3振 动抗振动：10-55Hz（ 周期1分钟）振幅0.75mm, X Y Z 各方向1小时误动作：10-55Hz 周期1分钟振幅0.5mm, X Y Z 各方向10分钟冲 击抗冲击：30G X ,Y, Z各3次误动作：10G X ,Y ,Z各3次DH14S JS14S 系列¢ 工作程序图¢ 外型及开孔尺寸图¢ 接线图DH14S 、JS14SDH14S-H、JS14S-H¢ 使用说明及注意事项1. JS14S时段开关下带横线的为倒计时的相应时段。
JS14P系列时间继电器.docx
继电器类 C-1071适用范围 JS14P 系列时间堆电器适用于交流50Hz.额定控制电源电压至380V 及直流额定控制电源电压至240V的控制电路中的自动控制电路•作为延时元件.按所预賈时间接通或分断电路。
额定控制电源电压延时规格特征代号不标注：指示灯丢示.两组转换：M ：面板式；21-27：多档式.指示灯指示.两组转涣;设计序号时间继电器注：a 本产品部分型号适用于宽范围工作电压.如工作电压在AC/DC24V ~ 48V 養示交直流24V 至48期电压范围内都可以正常工作。
b.订购时JS14P-21-27产品不需标注延时规格。
3主要参数及技术性能技术参数JS14P 系列时间继电器 2型号及含义JS 14P-继电器类工作方式通电延时触点数ar 延时2转换蝕点容％Ue/le： AC-15 220V/0 75A 380V/0 47A： DC-13 220V/0 27A; Ith： 5A 工作蚯AC/DC： 24V-48V、100VJ40V. AC220V. AC380V 50Hz电寿命lx IO4机械寿命lxlO6延时精厦<1%环僥渥废安装方式装實式C-108继电器类C-109延时范围 型号延时范围 JS14P-21 0.1s~9.9s 、1A 99S JS14P-22 0.1s-99s x 10s-990s JS14P-23 ls-99s 、 10s-990s JS14P-24 10s-990s x ]mm~99min JS14P-25 O.】s~99 9s 、1S-999S JS14P-26 1S-999S 、 】0s-9990s JS14P-27 10s~9990s 、lmin-999min JS14P JS14P-M 0.1s~9 9s 、0,ls-99 9s. 1s-99s 、ls-999s 、10s-990s 、O.lmin-9 9min x 0.1min-99 9min x lmin-99min x lmin-999min x 01h-9.9h 、01h-99.9h 、 lh-99h. lh-999h 4接线图 5外形及安装尺寸 JS14P 外形及安装尺寸 JS14P 、JS14P-M 、JS14P-21-27接线图 幵孔尺寸 8x ©4 为板继电器类C-110.S14P-2U27RHK 外形尺寸幵孔尺寸3占“4为4M5U线时的則*苑JS14P-M外形及安装尺寸开孔尺寸。
常用低压电器型号,用途及特性.
国ABB公司制造技术的产品。
T16、T25热继电器采用摩擦脱扣式动作机构，带断相运转保护；T85、TSA45采用拉簧式脱扣动
作机构（跳跃机构），带断相保护；T170、T105采用背包跳跃机构，T250、T370采用主回路带
二. 接触器与电磁起动器,电磁铁.
1.交流接触器. 2.电磁起动器. 3.电磁铁.
1.交流接触器:
CJX3系列交流接触器适用于交流50Hz或60Hz电压至660V、电流至400A（380VAC3使用类别）的电力
线路中供远距离接通或分断电路用，可频繁地起动及控制交流电动机。CJX3-□Ａ、CJX３－□B系列
继电器动作与否。按动检验按钮，断开常闭触点，即可检查通电后控制回路的动作情况。
当主电路中电动机过载或断相时，热继电器动作，同时动作脱扣指示件弹出，显示热继电器已动作。
热继电器可手动复位，也可自动复位，复位后，热继电器即可再次投人工作。
T系列热继电器适用于交流50或60Hz、额定电压至660V、额定电流至500A的电力线路中，用作三
用耐弧塑料弧罩。
B9～B30可快速安装在符合欧洲标准35EN50022的安装卡轨上。
2.电磁起动器:
用途及特点:
QC25系列电磁起动器适用于交流50Hz或60Hz、额定工作电压660V及以下、额定工作电流150A及以下
的电路中，供交流电动机的直接起动、停止与正反向运转的控制，对电动机具有过负载、断相和失压
下部还装有卡轨安装用的锁扣，可安装于IEC标准规定的35mm宽帽形安装轨上，拆装方便。CJ20-40及以
上的接触器为两层布置正装式结构，主触头和灭弧室在上，电磁系统在下，两只独立的辅助触头组件布置
JS14S时间继电器中文说明书
-1-
、破坏绝缘的气体及导电尘埃的场合。 8、 请 在 额 定 电 源 电 压 及 规 定 的 温 度 、 海 拔 、 湿 度 条 件 下 储 存 、 使 用 。
危险警示
-安装和接线操作时，请务必断电操作。 -接线前请确认供电电源电压和产品的额定电源电压相符合。
如不遵循以上说明有可能会引发触电或火灾。
悍客电气（上海）有限公司
附表1 延时规格表 9.9s,99s,99min,9.9min,9.9h,990s,99h
9.99s,99.9s,999s,999min,99.9min,99.9h ,9990s,999h,9min99s,9h99min 99.99s,999.9s,9999s,9999min,999.9min, 999.9h,99990s,9999h,99min99s,99h99min
允许波动范围±10%
额定绝缘电压
AC380V
额定功耗
AC:≤3VA； DC:≤1.5W
延时范围
见附件表1
设定精度
≤1 %
重复精度
≤0.2%
重复上电间隔 电寿命 机械寿命
≥200ms 1×1 05 1×1 06
约定发热电流
5A
使用类别
AC-15
额定工作电流
Ue/Ie AC240V/1.5A,AC380V/0.95A
操作说明
1 请在通电之前设置继电器，通电后设置继电器需再次上电时 设置值才有效；
2 应按产品接线图正确接线,清零和暂停功能端不能接入电压信号; 3 延时开始数码管动态显示计时过程,延时到数码管显示设定时间; 4 继电器断电后，至少要在间隔200ms后才能重新上电。

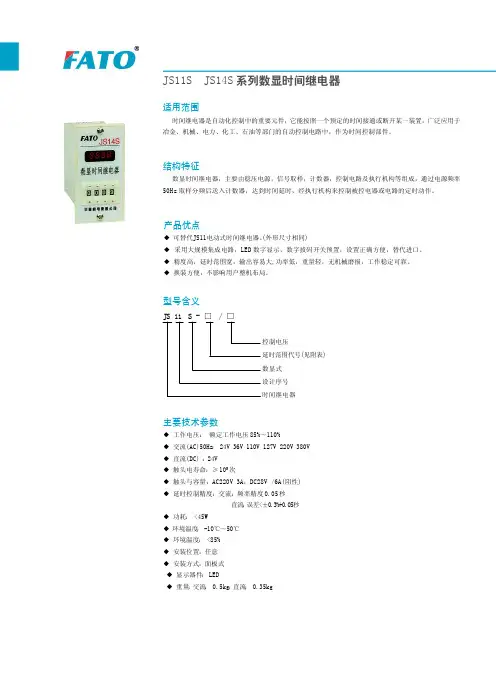

JS11时间继电器
◆ 可替代JS11电动式时间继电器。(外形尺寸相同) ◆ 采用大规模集成电路，LED 数字显示，数字拔码开关预置，设置正确方便，替代进口。 ◆ 精度高，延时范围宽，输出容易大,功率低，重量轻，无机械磨损，工作稳定可靠。 ◆ 换装方便，不影响用户整机布局。
型号含义 JS 11 S - □ / □
10 分 -9990 分 4
1 分 -99 分
表2
JSS|P|
代号
延时范围
0.1秒-99.9秒 1 1 秒 -999 秒
1 秒 -999 秒 2 10 秒 -9990 秒
10 秒 -990 秒 3 1 分 -999 分
端子接线图
图1
图2
返回
JS11S JS14S 系列数显时间继电器
图3
图4
图5
图6
直流：误差<±0.3%+0.05秒 ◆ 功耗： <45W ◆ 环境温度： -10℃～50℃ ◆ 环境温度： <85% ◆ 安装位置：任意 ◆ 安装方式：面板式
◆ 显示器件： LED ◆ 重量：交流： 0.5kg；直流： 0.35kg
返回
JS11S JS14S 系列数显时间继电器
C 继电器
使用与安装条件
延时范围
JS11S、JS14S 代号 -1 -2 -3 -4
特殊规格
延时范围 1 秒 -9 分 59 秒 1 分 -9 小时 59 分 1 秒 -99 分 59 秒 1 分 -99 小时 59 分 0.01秒-99.99秒.9秒
1 秒 -99 秒 1 分 -99 分 0.1秒-99.9秒 1 秒 -9999 秒
订货须知
订货时(合同)时必须定清楚： ◆ 型号 ◆ 延时时间(或代号) ◆ 电源电压：交流(AC)式、直流(DC)式，电压伏数 ◆ 所需数量 举例：JS11S-99.9S/AC220V
时间继电器与计数器
时间继电器与计数器
时间继电器JS11系列-3
时间继电器与计数器
时间继电器JS11系列-4
时间继电器与计数器
时间继电器JS14A系列-1
JS14A系列晶体管时间继电路
JS14A系列晶体管时间继电路为通电延时型，适用于交流50或60赫、电压 380伏及以下和直流电压。
时间继电器与计数器
时间继电器JS20系列-1
JS20系列晶体管时间继电器
本系列继电器是全国统一设计产品。与国内同类产品相比，它有 通用性、系列性强，工作稳定可靠精度高、延时范围广、输出接点容 量较大等特点。
继电器适用于交流50赫、电压380V伏及以下或直流电压110伏及以 下的控制电路中，作为控制时间的元件，以延时接通或开断电路。
时间继电器与计数器
时间继电器JS20系列-2
时间继电器与计数器
时间继电器JS20系列-3
时间继电器与计数器
时间继电器JS □S系列
JS□S系列数显式时间继电器
JS11S、JS14S、JS14C、JS11J数显时间继电器是JS14、JS11等的更新 换代产品，采用集成电路，L ED数字显示，数字按键开关预置，具有工 作稳定可靠、精度高、延时范围广、功耗低、外形美观、安装方便等特 点，广泛应用于自动控制中作延时元件用。
时间继电器与计数器
时间继电器JS14A系列-2
时间继电器与计数器
时间继电器JS14S系列-1
JS14S系列数显时间继电器
JS14S系列数显时间继电器具有延时精度高、延时范围宽、寿命长、功 耗小、输出接点容量大、调整方便直观、工作稳定可靠、结构新颖、工 艺先进等特点。适用于自动控制系统中作时间控制，它与J S14、JS14P、 JS20系列时间继电器兼容，取代换装方便。
JS14时间继电器
JS14P-M 系列数字式时间继电器是JS14、JS20等的更新换代产品采用集成电路，数字按键开关预置，它具有体积小、重量轻、精度高、寿
命长、通用性强等优点，适用于交流50Hz，电压380V 及以下和直流220V 以下的自动控制电路中，按预定的时间接通或断开电路。
二、型号定义代号
延时范围代号延时范围1
0.1～9.9S 60.1～99.9S 2
1～99S 71～999S 3
10～990S 810～9990S 4
0.1～9.9min 90.1～99.9min 51～99min 101～999min
1、正常工作条件及安装条件1.1使用环境：海扰高度不超过2000米，周围环境温度不高于+40℃及不低于-5℃；电源电压变化范围为85%-110%额定电压；在无严重震动和爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃；在雨雪侵袭不到的地方。
1.2垂直或水平安装。
2、污染等级：污染等级3。
三、技术特征
1、电源电压：AC（50Hz）24V、36V、110V、127V、220V、380V；DC：24V、110V、220V（其它电压可定制）；
2、电寿命：≥10×104次；
3、机械寿命：≥100×104次；
4、触点容量：AC220V 3A；DC220V 0.5A
COSφ=1；5、使用类别：AC-15DC-13；
6、重复误差：<1%；
7、复位时间：≤1秒；
8、功耗：≤1.5W w w w .h u a n d o n g .c o m .c n
w w w .h u a n d o n g .c o m .c n。
JS14A系列时间继电器
JS14A系列
时间继电器
继 电 器 释 放 ， 同 时 开 始T1段 延 时 ， 如 此 重 复 上 述 工 作 。
8 注意事项
8.1 断时延时继电器通电时间不要太短，以免影响继电器 的正常工件。 8.2 不要在多尘、有腐蚀气体、阳光直射、雨淋的地方使 用。 8.3 外接电位器引线请勿与其它带强电电线同这或绞合配 线，必要时请使用屏蔽线且布线要短，以免产生干扰， 影响继电器的正常工作。 8.4 请在额定的电压及规定的温度、海拔、湿度的条件下 储存、使用。
JS14A系列
时间继电器
3 型号及其含义
JS 14 A
/
不标注表示装置式，加注字母M表示面 板式 额定控制电源电压 延时范围 特征代号 A：表示通电延时，电位器整定，没有 标注为“A”型； Y：表示通电延时，电位器外接整定； P：表示通电延时，拔码整定； F：表示断电延时，电位器整定； PF：表示断电延时，拔码整定； PA：表示通电延时，拔码整定，多档延 时，时基可选； PR：表示通电循环延时，拔码整定； 普通型 设计序号 时间继电器
47max
图2 JS14A-P 外形尺寸
JS14A-P/M
99 99
数字式时间继电器
延时
秒
电压
伏
人民电器集团有限公司
125max
112max
图3 JS14A/M 外形尺寸
5.2 继电器的安装尺寸(见图3)
45
图4 JS14A-□系列 装置式安装尺寸
2-φ5
图5 JS14A-□/M系列 面板式安装尺寸
JS14A系列
时间继电器
1 用途及适用范围
JS14A系列时间继电器(以 下 简 称 继 电器)，适应于交 流电压AC380V及以下，频率50Hz(或60Hz)和直流电压220V 及以下的控制电路中作为时间控制元件，按预定的时间 接通或分断电路。
JS14S系列时间继电器说明书
JS14S 系列时间继电器(以下简称继电 器)，适应于交流50/60Hz ，额定控制电源电压380V 以下或直流24V 的控制电路中作时间控制元件，按预置的时间接通或分断电路。
产品符合JB/T10047、GB14048.5、IEC60947-5-1标准的要求。
1 用途及适应范围2 型号及其含义3 主要参数及技术性能3.1 产品型号：JS14S 、JS14S-P(JS14PS)、JS14S-C(JS14C)、JS14S-A(DH14S)；3.2 电源电压:AC:36V 、48V 、110V 、220V 、380V, 50/60Hz; DC24V 。
3.3 电源电压范围：电源电压的85%~110%；额定控制电源电压延时规格特征代号不标注：表示11脚面板式单档延时型，有清零和暂停功能C：表示8脚面板式单档延时型，无清零和暂停功能P：表示8脚装置式单档延时型，无清零和暂停功能A：表示11脚面板式单档延时型，有清零和暂停功能设计序号时间继电器JS 14S -/静放电耐受能力辐射电磁场耐受能力快速瞬变耐受能力浪涌(冲击)耐受能力空气±8×(1±10%)KV试验电场强度10×(1±10%)V/m 对电源线2KV，持续时间1min 开路实验电压2×(1±10%)KV项目严酷等级JS14S-A(DH14S)JS14S-C(JS14C)JS14S-P(JS14PS)产品型号延时范围JS14S3.4 工作方式：通电延时3.5 触点数量：延时2转换3.6 触点容量：250VAC 3A 电阻负载3.7 延时精度：≤1%3.8 复位时间：不大于100ms 53.9 电气寿命：1×1063.10 机械寿命：1×103.11 辅助电路使用类别：AC-15、DC-133.12 功耗：≤3VA3.13 安装方式：面板式3.14 延时范围0.01s~0.99s 、0.01s~99.99s 、0.1s~9.9s 、0.1s~99.9s 0.1s~999.9s 、1s~99s 、1s~999s 、1s~9999s 、0.1min~9.9min 、0.1min~99.9min 、0.1min~999.9min 、1min~99min 、1min~999min 、1min~9999min 、0.1h~999.9h1min~99h99min 、1s~99min99s 、0.01s~99.99s 0.1s~9.9s 、1s~99s 、0.1min~9.9min 、1min~99min3.15抗干扰耐受能力：JS14S 系列时间继电器JS14S 系列时间继电器6 面板说明延时显示窗延时档位开关延时设定拔码开关如:秒灯亮、拔码开关的数字是6000即延时设定时间为6000×0.01=60延时范围指示灯0.01s~99.99s1s~99min99s1min~99h99min7 正常工作条件和安装条件7.1 周围空气温度：上限值不超过+40℃，下限值不低于-5℃，24小时的平均值不超过+35℃。
数字式时间继电器js14p
设定方式
4位按键开关
电位器式按键开关
工作模式
通电延时型
循环延时型
工作电压 DC24V; AC24V、36V、110V、220V、380V 50/60Hz允许电压波动范围为(85%～110%)Ue
整定误差
按键式整定相对误差≤1%;电位器整定相对误差≤5%。
重复误差
≤1%
触点数量
2组延时转换
触点容量 机械寿命 电寿命
设定方式
2位按键开关
3位按键开关
工作模式
通电延时型
延时代号 08
09
10 10W 20W 30W 40W
0.1s~999.9s 1s~9999s 1s~9999s 0.1s~1s 1s~10s 10s~100s 6s~360s 延时范围
1s~9999s 1s~99990s 1min~9999min 1s~10s 10s~100s 100s~1000s 60s~3600s
05
06
JSS1系列
时间断路器
1 适用范围
JSS1系列时间继电器(以下 简 称 继 电 器)，适用于交 流 电 压380V及 以 下 ， 频 率50H z(或60H z)和 直 流 电 压220V 及以下的控制电路中作延时元件用，并控规定的时间接 通 或 分 断 电 路 ， 起 自 动 控 和 直 流 电 压220V及 以 下 的 控 制 电路中作延时元件用，并按规定的时间接通或分断电路， 起自动控制作用。
4 主要技术数据
4.1 产 品 机 格 及 主 要 技 术 参 数 见 表5、 表6。
4.2 辅 助 电 路 使 用 类 别 ：AC-15，DC-13。
4.3 辅 助 电 路 参 数 见 表3。
二、时间继电器
时间继电器是一种利用电磁原理或机械动作原理来实现触 头延时闭合或分断的自动控制电器。
JS7－A系列空气阻尼式
JS20系列晶体管式
JS14S系列数显式
1.JS7－A系列空气阻尼式时间继电器
（1）结构和原理 空气阻尼式时间继电器又称气囊式时间继电器，主要由电磁 系统、延时机构和触头系统三部分组成，电磁系统为直动式双E 形电磁铁，延时机构采用气囊式阻尼器，触头系统是借用LX5型 微动开关。
瞬时动作 触头对数 常 开 常 闭 有延时的触头对数 通电延时 常 开 常 闭 断电延时 常 开 常 闭 触头 额定 电压 (V) 触头 额定 电流 （A ） 线圈电压 (V)
型号ቤተ መጻሕፍቲ ባይዱ
额定操 延时范围 作频率 (s) （次/h）
JS7－1A JS7－2A JS7－3A JS7－4A
－ 1 － 1
－ 1 － 1
时间继电器结构图 1－线圈 2－反力弹簧 3－衔铁 4－铁心 5－弹簧片 6－瞬时触头 7－杠杆 8－延时触头 9－调节螺钉 10－推杆 11－活塞杆 12－宝塔形弹簧
时间继电器结构原理图
1-线圈 5-推板 9-弱弹簧 13-调节螺钉
2-铁心 6-活塞杆 10-橡皮膜 14-进气孔
3-衔铁 4-反力弹簧 7-杠杆 8-塔形弹簧 11-空气室 12-活塞 15、16-微动开关
1 1 － －
1 1 － －
－ － 1 1
－ － 1 1
380
5
24、36、 0.4～60 110、127、 及0.4～ 220、380、 180 420
600
JS7－A系列时间继电器常见故障及处理方法
故障现象 延时触头不动作 可能原因 电磁线圈断线 电源电压过低 处理方法 更换线圈 调高电源电压
德力西 JS14S JS14SG 系列时间继电器 英文说明书
JS14□Series Time RelayUser Manual Standard: GB/Т 14048.5□ Please carefully read this User Manual before installing and operating the product, and keep this manual properly for future reference1. Overview1.1 Scope of ApplicationJS14□series time relay adopts SCM system chip circuit, LED digital display, and digital key switch preset; the product is suitable for the AC 50/60Hz automatic control with the voltage of AC380V and below or with the DC voltage of 240V and below as a delay element. It will make or break the circuit according to the specified time for automatic control. 1.2 Model DefinitionRated control supply voltage Us Delay timeNo code means two sets of delays when positive timing; D means two sets of delays when countdown; H means one set of delay and one set of snap action contact configured Digital display type Design No. Time relay1.3 Normal Working Conditions and Installation Conditions1.3.1 Working environment: the altitude does not exceed 2000 meters; the ambient temperature is not higher than +40°C and not below -5°C; It is installed in places where there is no harsh vibration or explosive medium or the medium does not contain gas or conductive dust that causes metal corrosion or damage to the insulation free from the rain or snow erosion.Rated control supply voltage UsDelay time Improved typeDigital display typeDesign No.Time relayRated control supply voltage UsDelay timeC panel type, PS device typeDesign No.Time relay1.3.2 Vertical or horizontal installation is available2 Structural Features and Working PrincipleThis series of time relays are composed of shell, main line board, panel, and plug; All adopt medium-scale integrated circuit, LED nixie tube display, digital toggle switch preset; it has advantages of convenient setting, stable and reliable operation, high delay accuracy, small size, and universal A100V ~ 240V C and DC voltages for new power voltages of JS14S-H and JS14S-D, and JS14S.voltage Usdelay,twonormal open and two normalpausedelay,oneoneclosed,normallynormallypausedelay,twotworeset99s,99h99min, Delay time based on threedelay,twotwoon delay,twotwo3 Technical Features3.1 Rated insulation voltage Ui: AC380V3.2 Rated impulse withstand voltage Uimp: AC2.5kV3.3 Rated control power supply voltage Us: see table3.4 The rated operating voltage Ue / rated operating current under the usage category Ie: AC-15Ue; AC220V, Ie：0.47A; DC-13 Ue:DC220V, Ie:0.14A3.5 Resistive current Ith: 3A3.6 Contact capacity: AC250V 5A; (resistive);3.7 Pollution level: 33.8 Delay time: See table3.9 Setting error: ≤1%;3.10 Repetitive error: ≤1%;3.11 Mechanical life: ≥ 1 million times;3.12 Electrical life: ≥ 100,000 times;3.13 Installation method: Panel type, and device type3.14 With the reset terminal used or reset button time ≥ 0.05s3.15 Cooperation with the short circuit protective device (SCPD): The RT16-00, 6A fuse with “1” type basic protection is recommended as SCPD; that is, the relay shall not cause danger to the persons or equipment in case of short circuit, and it is not allowed to work continuously before the repair or replacement of parts. If the fuse protective device of the different model is selected, the original cooperation may fail.4. Product Outline and Installation Dimensions and Wiring DiagramOutline dimensions of JS14S and JS14C panel Panel type installation hole size8-φ4 are wiring holes for back-panel wiringOutline dimensions of JS14PS device type Installation dimensions of JS14PS device type(or a 35mm standard rail used for installation)Reset ResetPause Pause JS14SG, JS14S, JS14S-D wiring diagram JS14S-H wiring diagramJS14PS wiring diagram JS14C wiring diagram5 Installation and Operation Instructions5.1 Follow the specifications and power voltage during operation, and properly connect the wires according to the wiring diagram.5.2 Preset the required delay time, and then turn on the power, at this time the relay starts to work; when the preset time expires, the delay contact is converted to realize timing control.5.3 The time interval between the power outage and the next power-on must be greater than 1 second during operation.5.4 The operating voltage of the relay should be within the rated working voltage range.5.5 The equipment that may cause major economic losses or personal safety is designed to make the technical characteristics and performance values have sufficient allowance, and safety measures such as double circuit protection should be adopted.5.6 It is strictly forbidden to disassemble and assemble the energized product.6 Common Faults and Troubleshooting6.1 Not work after startupThe pins 1 and 2 of the power supply are not wired or are wired improperly or disconnected, and the power supply is not connected.6.2 The relay works abnormally after power-onCheck the relay control wiring and the delay value preset are correct; check whether the power voltage is too low.6.3 TroubleshootingIn case of failure of product, first cut off the power, and then find the cause of the failure; operate the product according to the Installation and Operation Instructions after checking that the line works normally.If the product has the poor quality problem, please contact the local dealer or our company.7. Transport and StorageThe product shall be free from the rain or snow erosion or squeezing during storage and transportation. and shall be stored in well ventilated places where the relative humidity (25℃±5℃) does not exceed 90%. the lower limit of the temperature is -25℃. and the upper limit of the temperature is +55℃.8. Unpacking and InspectionOpen the outer paper carton and check that there is the Operation Instruction and certificates in the packing box.9. Ordering NoticePlease specify the model and specification of the product when ordering. For Any special requirement. please contact the manufacturer.10. Company CommitmentUnder the condition that users follow the use and storage conditions and the product are well sealed. within 24 months from the production date. our company will provide repair and replacement service free of charge for any damage or abnormal operation due to poor manufacture quality. A paid repair will be provided if the warranty period expires. For any damage due to one of the following situations. a paid repair will be given even if within the warranty period:(1)Improper operation. maintenance. or storage;(2)Modified without permission or improper repair;(3)Damage due to falling off or caused during installation after purchase;(4)Force majeure such as earthquakes. fires. lightning strikes. abnormal voltages. and secondary disasters;(5)The electrical life of the product exceeds 100.000 times; The mechanical life is more than one million times. If you have any question. please contact the dealer or our company’s customer service department.Customer Service Hotline: 400-826-8008CertificateDELIXI GROUP CO., LTD.Sold by Delixi Electric LtdManufactured by Delixi Group Co., Ltd.3# Unit, Electrical Apparatus City, Liushi Town, Y ueqing City, Zhejiang 325604 Tel: (86-577) 61778888Fax: (86-577) 61778000Customer Service Hotline: 400-826-8008The first edition of this User Manual was issued in June 2017.。
JS14A系列晶体管时间继电器
JS14A 外形
JS14A系列晶体管时间继电器
适用范围
本系列时间继电器适用于交流50HZ，额定工作电压380V及以下或直流220V及以下的控制电路中作延时元件，按预定的时间接通或分断电路。
型号含义
正常工作条件及安装条件
1、使用环境：安装地点的海拔不超过2000米；周围空气温度不超过+40。
C，且其24h内的平均温度值不超过+35。
C，周围空气温度的下限为-5。
C; 最高温度为+40。
C时，空气的相对湿度不超过50%; 在较低的温度+20。
C时，允许空气的相对湿度不超过90%。
对由于温度变化偶尔产生的凝露应采取特殊的措施；
2、电源电压变化范围为85%-110%额定工作电压;
3、在无严重震动和爆炸的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃，在雨雪侵蚀不到的地方使用;
4、垂直或水平安装。
结构特征
JS14A晶体管时间继电器是自动化装置中的重要元件，它具有体积小、重量轻、精度高、寿命长、通用性强等优点。
主要技术数据
接线图
外形及安装尺寸
订货须知
用户在订货时，请注明产品的型号、规格、额定工作电压。
如有特殊要求，请与制造商协商。
德力西JS14S系列数显时间继电器
1min～99h99min、0.1s～99h
0.01s～999h、0.01s～9999h
JS14SG
0.01s～99h99min
国际标准
IEC 60947-5-1
国家标准
GB 14048.5
认证证书
CCC
53
JS14S、JS14SG 系列数显式时间
继电器
外形及安装尺寸
单位：mm
接线图
JS14SG、JS14S、JS14S-D
Delixi Electric
JS14S、JS14SG 系列数显式时间
继电器
产品特征
本系列产品主要由电压变换器、整流稳压器、晶体振荡/分频/计数器、电子开关、拨 码开关、及执行继电器等组成的“元器件组合”部件和外壳、上插等部件组成
本系列产品采用集成电路、晶体振荡器，用拨码开关进行时间整定，延时范围宽、整 定直观、使用方便、功耗小、寿命长，具有较高的延时精度和较强的抗干扰能力
9999H:1h～9999h
12:AC12V … 380:AC380V 12D:DC12V … 220D:DC220V KD1:AC/DC100V～240V KD2:AC/DC24V～ቤተ መጻሕፍቲ ባይዱ8V
注：JS14SG计时方式只适用正计时两组延时；延时时间只适用0.01s～99h99min P表示小数点
54
Delixi Electric
技术参数
AC-15
Ue
V 220（AC）
Ie
A 0.47
DC-13 Ue
V 220（DC）
Ie
A 0.14
约定发热电流
A3
重复误差 机械寿命 电气寿命
≤1% 次 ≥1×106 次 ≥1×105
JS14P的说明书
JS14P数字式时间继电器适用范围JS14P数字式时间继电器是JS14、JS20时间继电器等的更新换代产品。
采用集成电路，数字按键开关预置，具有工作稳定、精度高、延时范围宽、功耗低、外形美观、安装方便等特点，广泛应用于自动控制中作延时元件用。
符合标准。
型号及其含义一些常见的JS14P数字式时间继电器型号有：JS14P 19S/220V 时间继电器?JS14P 19S/380V 时间继电器 ?JS14P 110V?JS14P 24V?JS14P 36V?JS14P DC24V?JS14P 110V?JS14P 220V?JS14P-M " 36V?JS14P-M " 380V ?JS14P-M 380V ?JS14P-M 220V?JS14P-M DC24V ?JS14P-M 999M 220V ?JS14P-M 999M 380V ?JS14P-M 999S/220V?JS14P-M 999S/380V ?JS14P-M 999S/DC24V?JS14P-M 99M 220V?JS14P-M 99M 380V?JS14P-M 99S/220v?JS14P-M 99S/36V ?JS14P-M 99S/380v ?JS14P-M 99S/DC24V技术参数1.电源电压：AC50Hz、36V、110V、127V、220V、380V、DC220V。
动作电压为(85～110%)额定控制电源电压；2.触头电寿命：≥10万次；3.机械寿命：≥100万次；4.触头额定控制容量：AC15：100VA；DC13：20W；5.功耗：≤5W；6.使用环境：-5℃～+40℃。
7,延时范围、、1s-99s、1s-999s、1m-99m、1m-999m外形及安装尺寸使用说明先预置所需的延时时间，然后接通电源，此时继电器开始工作，当达到所预置的时间时，延时触头实行转换，实行定时控制。
如果你希望了解JS14P数字式时间继电器的更多内容，如产品使用说明书，规格参数，价格，更新等信息，请联系我们。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
C
JS14S
时间继电器
JS14S系列时间继电器适用于交流50Hz，额定控制电源电压至380V及直流控制电源电压至240V的控制电路中作延时元件，按预定的时间接通或分断电路。
JS 14S- □ □/□
额定控制电源电压 延时规格 特征代号
不标注：表示11脚面板式，单档延时型(有清零暂停功能) C：表示8脚面板式，单档延时型(无清零暂停功能) P：表示8脚装置式，单档延时型(无清零暂停功能) A：表示11脚面板式，多档延时型(有清零暂停功能) 设计序号 时间继电器
注：本产品部分型号适用于宽范围工作电压，如工作电压在AC/DC24V 48V表示交直流24V至48V的电压~ 范围内都可以正常工作。
2型号及含义
1适用范围
工作方式触点数量触点容量工作电压电寿命机械寿命延时精度环境温度功耗安装方式通电延时延时2转换 5A 250VAC 阻性
AC/DC24V 48V,100V 240V,AC220V,AC380V 50Hz ~~51×1061×10≤1%-5℃+40℃~≤3VA 面板式
延时范围
JS14S JS14S-A 0.01s 9.99s、0.01s 99.99s、0.1s 9.9s、0.1s 99.9s、0.1s 999.9s、1s 99s、 ~~~~~~1s 999s、1s 9999s、0.1min 9.9min、 0.1min 99.9min ~~~~1min 99min、1min 999min、1min 9999min、0.1h 999.9h ~~~~1s 99min99s、1min 99h99min、0.01s 99.99s
~~~JS14S-C 0.1s 9.9s、1s 99s、0.1min 9.9min、1min 99min、0.1s 99.9s、1s 999s、~~~~~~1min 999min、0.01s 99.99s、1s 9999s、1min 9999min ~~~~JS14S-P
0.1s 9.9s、1s 99s、0.1min 9.9min、1min 99mn ~~~~
JS14S、JS14S-A接线图
2
3
5487
6
暂停清零
1
10
9
11
电源
（+）～
～（ ）（ ）
（ ）4接线图
3主要参数及技术性能
系列
开孔尺寸
JS14S、JS14S-C、JS14S-A外形及安装尺寸
JS14S-C、JS14S-P接线图
2
1
8
7
3
5
46
电
源
（+）～
～（ ）（ ）（ ）JS14S-P 外形及安装尺寸
开孔尺寸
5
外形及安装尺寸
8-φ4为板后接线时的穿线孔。
