XRD物相分析
关于XRD物相定量分析
关于XRD物相定量分析X射线衍射(XRD)是一种常用的分析技术,用于确定材料的物相组成,结构和晶体学信息。
XRD物相定量分析是通过测量样品对入射X射线的散射模式来分析样品中各组分的含量。
本文将详细介绍XRD物相定量分析的原理、方法和应用。
原理:XRD物相定量分析的原理基于布拉格方程:nλ = 2d sinθ,其中n 为整数,λ为入射X射线的波长,d为晶面间距,θ为散射角。
当X射线照射到晶体上时,会与晶体内的晶面相互作用,并产生散射。
不同晶面的晶面间距会导致不同散射角和散射强度的出现。
通过测量样品的散射模式,可以确定样品中的物相组成。
方法:XRD物相定量分析的方法主要有两种:定性分析和定量分析。
1.定性分析:通过比对实验测得的散射模式与已知标准样本的散射模式,可以确定样品中的物相种类。
这种方法常用于未知样品的初步分析和相的鉴定。
2.定量分析:通过测量散射峰的强度和位置,可以确定样品中各组分的含量。
定量分析需要建立标准曲线或参考曲线,以确定散射峰的位置和强度与物相含量之间的关系。
常用的定量分析方法有内标法、峰面积法和相对比例法等。
常用仪器:进行XRD物相定量分析需要使用X射线衍射仪。
X射线衍射仪由X射线源、样品台、衍射角度测量器和X射线探测器组成。
X射线源通常使用钴、铜或铬等发射入射X射线的金属。
应用:XRD物相定量分析在材料科学、地质学、矿物学、纺织业等领域具有广泛的应用。
1.材料科学:XRD物相定量分析可以用于研究材料的结构性质,例如晶胞参数、晶体结构和晶格畸变等。
它可以用于分析晶体中的杂质、晶形和晶轴取向等信息,并对材料的性能和性质进行评估和改善。
2.地质学和矿物学:XRD物相定量分析可用于矿石和岩石中矿物的鉴定和定量分析。
它可以确定矿物的种类、含量和分布情况,进而研究地质历史和矿床形成机制。
3.纺织业:XRD物相定量分析在纺织品中的应用主要用于分析纤维结构和纤维取向。
它可以评估纤维材料的质量和性能,并优化纺织工艺。
XRD物相定量分析
XRD物相定量分析X射线衍射(X-Ray Diffraction,XRD)是一种常用的材料物相分析方法,可以确定材料的结晶结构、晶格参数以及物相比例等信息。
通过测量材料对入射X射线的衍射,可以得到衍射谱图,通过对谱图的分析计算,可以得到材料的物相及其定量分析结果。
本文将介绍XRD物相定量分析的基本原理、常用方法和数据处理过程。
X射线衍射的基本原理是由入射的X射线通过晶体与晶体原子或分子发生散射而产生的。
根据布拉格定律,当入射角度满足2dsinθ=nλ时,其中d是晶格面间距,θ是入射和散射光束夹角,n是整数,λ是X射线波长,就会发生衍射。
不同晶体具有不同的晶格参数和晶体结构,因此它们会在不同的衍射角(θ值)出现不同的衍射峰,通过测量衍射角可以获得晶体的结构信息。
XRD物相定量分析的实验步骤主要包括样品的制备、衍射谱图的测量和数据处理等。
首先,样品需要制备成适当的形式,通常是粉末状或薄片状。
对于晶体较大的样品,可以直接进行测量;而对于晶体粒度较小的样品或非晶体样品,需要进一步进行研磨和退火等处理,以提高样品的结晶度。
制备完成后,将样品放置在X射线衍射仪的样品台上,进行衍射谱图的测量。
衍射谱图的测量通常采用旋转或倾斜方式,分别称为旋转衍射和倾斜衍射。
在旋转衍射中,样品台固定,X射线管和检测器绕着样品台进行旋转,测量不同角度下的衍射强度。
在倾斜衍射中,样品台和检测器保持固定,X射线管进行倾斜照射,测量不同角度下的衍射强度。
通过测量一系列角度下的衍射强度,可以得到样品的衍射谱图。
XRD物相定量分析方法有许多种,常用的包括全谱法、内标法、正交试验法、铺峰法等。
全谱法是通过将衍射谱图进行全范围积分来定量分析各个物相的含量,适用于物相含量差异较大的样品。
内标法是通过在样品中加入已知物相作为内标,根据内标峰的强度比值来计算其他物相的含量,适用于物相含量差异不大的样品。
正交试验法是通过设计一系列正交试验样品,根据试样中各物相峰的强度来计算各物相的含量,适用于物相含量差异较大的样品。
XRD物相分析实验报告
XRD物相分析实验报告一、引言X射线衍射(XRD)是一种用来研究物质的晶体结构和晶体衍射现象的重要实验方法。
XRD物相分析实验可以通过测定物质的衍射图案,确定样品中的晶体结构以及晶格参数,进而分析物质的组成和性质。
本实验旨在通过XRD物相分析,对实验样品的晶体结构进行研究。
二、实验步骤1.将待测样品研磨成细粉,并用乙醇进行清洗和过滤,使得样品表面平整且无杂质。
2.将样品放置在刚度良好的样品钢环中,并用理石粉填充其余空间,以保持样品的平整性和稳定性。
3.将样品钢环固定在X射线测量装置上的样品架上,确保样品与X射线发射源、接收器和探测器之间的距离合适,并开启仪器。
4.使用仪器提供的程序选择适当的测量参数,如测量范围、步长等,进行XRD测试。
5.测量结束后,根据实验结果进行数据处理和分析,绘制出衍射图案,通过对衍射峰进行配对和标定,确定样品的物相信息。
三、实验结果与分析根据实验测得的衍射图案,可以清晰地观察到一系列衍射峰。
根据布拉格衍射公式d = λ / (2sinθ),其中d是晶面间距,λ是入射X射线波长,θ是衍射角度,我们可以计算出样品的晶面间距。
通过对衍射峰的标定和配对,我们可以确定样品中的物相信息。
根据国际晶体学数据库(ICDD)提供的数据,我们可以进行衍射峰的比对和匹配,确定样品中的晶体结构和晶格参数。
四、讨论与结论通过实验测定和分析,我们可以得出以下结论:1.样品中存在的晶体结构和晶格参数:(列举样品中的物相,以及其晶格参数,如晶格常数a,b,c以及晶胞参数等)2.样品的组成和性质:根据物相信息,可以推断出样品的组成和性质,如化合物的化学组成和晶体的热稳定性等。
3.实验结果的可靠性:对于确定样品物相和晶体结构的可靠性,除了比对和匹配实验结果外,还应考虑并确定实验条件和控制因素的合理性以及实验数据的准确性。
总之,XRD物相分析实验是一种常用的方法,可以研究物质的晶体结构和晶格参数。
通过实验测量和分析,我们可以得出样品中存在的物相信息并推断出样品的组成和性质。
关于XRD物相定量分析
关于XRD物相定量分析X射线衍射(X-ray diffraction,XRD)是一种常见的物相分析技术,可以用于准确测定材料中的晶体结构、晶格参数和晶体取向。
它是通过将束缚在一个固定平面的晶体样品,用X射线进行照射,并测量和分析散射的X射线来实现的。
XRD物相定量分析是一种将XRD技术与定量分析方法相结合的技术,旨在确定材料中各种不同晶相的存在量。
这种分析方法在材料科学、地质学、矿物学和结构化学等领域具有重要的应用价值。
XRD物相定量分析主要分为两个步骤:第一步是通过X射线衍射图谱的处理和分析来确定各种晶相的存在和优先方向。
第二步是根据衍射峰的强度和峰面积来定量计算每个晶相的相对含量。
下面将详细介绍这两个步骤。
在XRD物相定量分析的第一步中,需要进行X射线衍射图谱的处理和分析,以确定各种晶相的存在和优先方向。
通常使用的工具是X射线衍射图谱,可以通过它来获得物样品的晶格常数和相位辅助信息。
在这一步中,需要使用的方法包括傅立叶变换、谱分析和红外线色散等。
这些方法可以将衍射峰的波长与晶体结构的特征相结合,以确定晶体中晶格参数和晶相的存在。
在第二步中,根据衍射峰的强度和峰面积来定量计算每个晶相的相对含量。
通常使用的方法是相对强度法和内部标定法。
相对强度法是通过比较不同晶相的强度峰来计算相对含量。
而内部标定法则是将一种已知晶相作为内部标定物质,通过测量其相对峰强来计算其他晶相的相对含量。
这种方法需要准确的内部标定物质来进行校准。
除了这两个步骤外,还需要考虑一些影响XRD物相定量分析的因素。
例如,样品制备和衍射仪的性能等。
样品制备需要保证样品的纯度、颗粒大小和十分的均匀性,以避免峰重叠和多相分析误差。
而衍射仪的性能则涉及到亮度、解析度和角度精确度等因素,对结果的准确性和精度有着重要的影响。
总体来说,XRD物相定量分析是一种重要的材料表征技术,可以准确测定材料中各种晶相的相对含量,并为材料的特性和性能提供重要的信息。
XRD实验物相定性分析解析
XRD实验物相定性分析解析X射线衍射(XRD)是一种非常常用的实验技术,用于物相的定性和定量分析。
通过观察材料中X射线的衍射图案,我们可以确定材料的晶体结构、晶体定向和晶格参数等信息。
本文将详细介绍XRD实验物相定性分析的原理和解析过程。
nλ = 2dsinθ其中,n是衍射阶次,λ是入射X射线的波长,d是晶格间距,θ是入射角。
通过测量衍射角θ和计算晶格间距d,我们可以确定材料的晶体结构。
在进行XRD实验时,我们首先需要准备待测物样品,通常是一块固体材料。
然后,我们将样品放置在X射线束下,以使X射线通过样品,发生衍射。
衍射的X射线通过样品后,会被X射线探测器测量,产生衍射谱图。
在解读衍射谱图时,我们需要关注以下两个关键参数:衍射角(2θ)和衍射强度(I)。
衍射角是X射线的入射角度,是由仪器测量得到的,而衍射强度则表示材料中的晶体结构和取向。
通常,衍射强度与晶体的晶格性质、晶体结构以及晶体定向有关。
通过比对样品的衍射谱图与数据库中的标准衍射谱图,我们可以确定材料的物相。
数据库中包含了各种材料的XRD衍射谱图,包括金属、陶瓷、无机晶体等。
对于未知物相的样品,我们可以通过计算其衍射角和衍射强度与数据库中的标准进行比对,从而找到与其相匹配的物相。
此外,我们还可以通过拟合样品的衍射谱图,计算出材料的晶格参数。
常用的拟合方法有布拉格法、勒貌法和整形法等。
这些方法利用了衍射角和衍射强度的信息,通过数学模型计算出最适合样品的晶格参数。
需要注意的是,XRD实验在物相定性分析上具有一定的局限性。
例如,对于非晶态或粘土等无定形材料,XRD无法提供明确的物相信息。
此外,XRD实验还无法确定材料中不同晶体相的相对含量,只能进行物相定性分析。
综上所述,XRD实验是一种常用的物相定性分析技术。
通过观察样品的衍射谱图,并与数据库中的标准进行比对,我们可以确定材料的物相。
此外,通过拟合样品的衍射谱图,我们还可以计算材料的晶格参数。

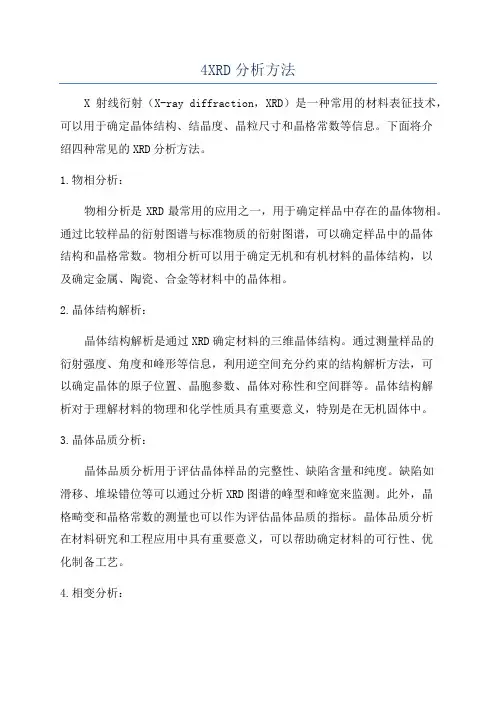

4XRD分析方法
4XRD分析方法X射线衍射(X-ray diffraction,XRD)是一种常用的材料表征技术,可以用于确定晶体结构、结晶度、晶粒尺寸和晶格常数等信息。
下面将介绍四种常见的XRD分析方法。
1.物相分析:物相分析是XRD最常用的应用之一,用于确定样品中存在的晶体物相。
通过比较样品的衍射图谱与标准物质的衍射图谱,可以确定样品中的晶体结构和晶格常数。
物相分析可以用于确定无机和有机材料的晶体结构,以及确定金属、陶瓷、合金等材料中的晶体相。
2.晶体结构解析:晶体结构解析是通过XRD确定材料的三维晶体结构。
通过测量样品的衍射强度、角度和峰形等信息,利用逆空间充分约束的结构解析方法,可以确定晶体的原子位置、晶胞参数、晶体对称性和空间群等。
晶体结构解析对于理解材料的物理和化学性质具有重要意义,特别是在无机固体中。
3.晶体品质分析:晶体品质分析用于评估晶体样品的完整性、缺陷含量和纯度。
缺陷如滑移、堆垛错位等可以通过分析XRD图谱的峰型和峰宽来监测。
此外,晶格畸变和晶格常数的测量也可以作为评估晶体品质的指标。
晶体品质分析在材料研究和工程应用中具有重要意义,可以帮助确定材料的可行性、优化制备工艺。
4.相变分析:相变分析用于研究样品在不同温度、压力或化学环境下的结构变化。
通过测量样品在不同条件下的衍射图谱,可以确定材料的相变温度、晶体结构的变化以及相变机制。
相变分析对于理解材料的相互作用和调控材料的物性具有重要意义,特别是在合金材料、储氢材料和铁电压电材料等领域。
综上所述,XRD分析方法包括物相分析、晶体结构解析、晶体品质分析和相变分析等。
这些方法在材料科学和工程中具有广泛的应用,可以帮助研究人员了解材料的微观结构和性质,并指导新材料的设计和制备。
XRD实验物相定性分析解析
XRD实验物相定性分析一、实验目的1、学习了解X射线衍射仪的结构和工作原理。
2、掌握X射线衍射物相定性分析的原理和实验方法。
3、掌握X射线分析软件Jade5.0和图形分析软件OriginPro的基本操作。
二、实验仪器D8 Advance型X射线衍射仪组成:主要由X射线发生器、测角仪、辐射探测器、记录单元及附件(高温、低温、织构测定、应力测量、试样旋转等)等部分组成。
核心部件:测角仪(1)测角仪C-计数管;S1、S2-梭拉缝;D-样品;E-支架;K、L-狭缝光栏;F-接受光栏;G-测角仪圆;H-样品台;O-测角仪中心轴;S-X射线源;M-刻度盘;图1. 测角仪结构原理图图2. 测角仪的光路图X射线源S是由X 射线管靶面上的线状焦斑产生的线状光源。
线状光源首先通过梭拉缝S1,在高度方向上的发散受到限制。
随后通过狭缝光栅K,使入射X射线在宽度方向上的发散也受限制。
经过S1和K后,X射线将以一定的高度和宽度照射在样品表面,样品中满足布拉格衍射条件的某组晶面将发生衍射。
衍射线通过狭缝光栏L、S2和接受光栏F后,以线性进入计数管C,记录X射线的光子数,获得晶面衍射的相对强度,计数管与样品同时转动,且计数管的转动角速度为样品的两倍,这样可以保证入射线与衍射线始终保持2θ夹角,从而使计数管收集到的衍射线是那些与样品表面平行的晶面所产生的。
θ角从低到高,计数管从低到高逐一记录各衍射线的光子数,转化为电信号,记录下X射线的相对强度,从而形成 2—I的关系曲线,即X射线衍射花样。
相对(2)X射线发生器图3. X射线产生装置X 射线管实际上就是一只在高压下工作的真空二极管,它有两个电极:一个是用于发射电子的灯丝,作为阴极,另一个是用于接受电子轰击的靶材,作为阳极,它们被密封在高真空的玻璃或陶瓷外壳内。
X射线管提供电部分至少包含有一个使灯丝加热的低压电源和一个给两极施加高电压的高压发生器。
当钨丝通过足够的电流使其发生电子云,且有足够的电压(千伏等级)加在阳极和阴极间、使得电子云被拉往阳极。
XRD物相分析概述
它是鉴定未知相 时主要使用的索引,它按衍射花样的三条最强线 d值排列,1972年 以后出版的书还列出了外五条较强的线,即为八强线排列,每种物 质的三强线或八强线在索引中重复三次或八次,即每一强线都作为 第一根线排列一次。
3
结构分析工作者需要一个粉末衍射图数据库,并已 建立了衍射数据国际中心(International Center for Diffraction Data,ICDD),每年出版一期粉 末衍射卡片集(PDF)。ICDD 是由一些国际科学 组织资助的非盈利性组织,在历史上,这个组织是 通过与美国国家标准局(现在叫N.I.S.T.)和一些其 他实验室联合主办测定粉末衍射图的。不过,在粉 末衍射卡片集上发表的大多数衍射图是从文献论文 中得到的。论文中的衍射图由编辑人员评估,挑选 后以书的形式出版,或编成计算机格式(例如, CD-ROM)出版。每年大约有2000 个新的衍射图 分组发表在数据库中。
24
如果混合物由两相组成,它们的质量吸收系数不 相等,则(5-49)式变成: 因 故
假定试样为纯的第1 相,其衍射线强度为(I1)0,则得: 将两式相除得: 如混合物中两相的质量吸 收系数(μ m)1和(μ m)2已知, 则实验测出两相混合物中 第1 相衍射线的强度I1和 纯第1 相同一衍射线的强 度(I1)0之后,由式就能求 出混合物中第1 相的质量 分数ω 1。 25
11
2.定性相鉴定
① 单相试样的定性分析 ② 多相试样的定性分析
12
3.定性物相鉴定过程中应注意的问题
① d比I相对重要 ② 低角度线比高角度线重要 ③ 强线比弱线重要 ④ 要重视特征线 ⑤ 做定性分析中,了解试样来源、化学 成分、物理性质 ⑥ 不要过于迷信卡片上的数据,特别是 早年的资料 ,注意资料的可靠性。
XRD物相分析实验报告
XRD物相分析实验报告X射线衍射(XRD)是一种常用的物相分析技术,通过分析物质的衍射图谱,可以确定样品的晶体结构、晶粒尺寸、晶体取向等信息。
本实验旨在利用XRD技术对一系列样品进行物相分析,并对实验结果进行分析和讨论。
实验仪器及试剂:1.X射线衍射仪:用于测量样品的XRD图谱。
2.样品:包括无定形材料、多晶材料和单晶材料等。
实验步骤:1.准备样品:将样品制备成均匀颗粒,并保持表面平整。
2.调节仪器参数:根据实际需要,选择适当的X射线波长和扫描范围,并调节其他参数如扫描速度、脉冲时间等。
3.测量样品的XRD图谱:将样品放置在X射线衍射仪的样品台上,通过扫描仪器开始测量。
4.数据处理:将测得的强度-2θ数据转换为曲线图,并对图谱进行标定和解析。
实验结果:[插入XRD图谱]通过比对已知标准样品的XRD图谱数据库,确定了样品的物相成分。
同时,可以利用XRD图谱确定样品的相对晶胞参数和晶体取向信息。
实验讨论:根据实验结果,我们可以得出如下结论:1.样品A的XRD图谱显示出峰位集中、峰型尖锐的特点,表明样品A是单晶材料。
进一步分析发现,样品A的晶体结构为立方晶系,晶胞参数为a=5Å。
2.样品B的XRD图谱呈现出多个峰位的广谱特征,表明样品B是多晶材料。
进一步分析发现,样品B的晶体结构为正交晶系,晶胞参数为a=4Å,b=6Å。
3.样品C的XRD图谱呈现出连续且平坦的背景特征,表明样品C为无定形材料。
由于无定形材料不具备明确的晶胞参数和晶体结构,因此无法进一步分析。
实验总结:XRD技术是一种广泛应用于物相分析的方法,在材料科学、地球科学、化学等领域均有重要应用。
通过XRD实验,我们能够确定样品的晶体结构和成分,为进一步的材料研究提供重要信息。
在实验中,我们需要合理选择X射线波长和仪器参数,确保获得准确可靠的实验结果。
在实验结果的分析中,还需要参考已知标准样品库,结合实验条件和样品特性,进行准确的物相分析。
XRD物相分析原理及应用
XRD物相分析原理及应用X射线衍射(XRD)是一种用于分析材料的物相和晶体结构的重要技术方法。
其原理基于X射线的特性,可以通过材料中晶体的衍射反射来确定晶体结构和组成。
下面将详细介绍XRD物相分析的原理和应用。
一、原理nλ = 2dsinθ其中,n是衍射序数,λ是入射X射线的波长,d是晶体的晶面间距,θ是入射角。
在XRD实验中,将针对不同晶面的入射X射线束照射到待测样品上,样品中的晶体会对入射的X射线进行衍射,衍射的X射线束会被一个固定角度的检测器接收,并转换为电信号。
通过测量衍射角,可以根据布拉格定律计算出晶面的间距。
然后,通过测量不同的晶面间距,可以得到晶体的晶面间距的分布情况,从而推断出晶体的晶格结构和组成。
通常,将XRD图谱绘制成衍射强度与衍射角的关系图,称为XRD谱图。
二、应用1.物相鉴定:XRD物相分析可以用于确定样品中的晶体结构和组成。
通过与数据库中的标准谱进行对比,可以鉴定出样品中存在的各种晶相。
2.晶体结构表征:XRD可以提供晶体结构的详细信息,包括晶胞参数、原子位置和晶面指数。
这对于理解晶体的化学组成以及原子之间的排列方式十分重要。
3.化学定量分析:通过对XRD谱图中峰的强度进行定量分析,可以推断出不同相对含量的化合物在样品中的存在量。
4.晶体缺陷分析:XRD可以检测晶体中的缺陷,例如晶格畸变、晶粒尺寸和微应变等。
通过分析峰的形状和位置的变化,可以得到晶体结构的微观信息。
5.相变研究:XRD可以揭示材料在不同温度、压力和环境下的相变行为。
通过监测衍射峰的位置和强度的变化,可以确定相变的温度、相变类型以及相变过程中伴随的结构变化。
6.材料优化和设计:XRD可以帮助优化材料的晶体结构和晶体的完整性。
通过分析不同制备条件下的样品的XRD谱图,可以确定最佳制备参数。
7.薄膜和纳米材料研究:XRD可以用于表征薄膜和纳米材料的结构。
因为薄膜和纳米材料会引入尺寸效应和表面扭曲等效应,这些效应可以通过XRD来检测和理解。
XRD实验物相定性分析解析
XRD实验物相定性分析解析X射线衍射(XRD)是一种常见的物相分析方法,用于确定材料的晶体结构和相组成。
本文将探讨XRD实验的原理、仪器和样品制备,并介绍其在材料科学中的应用和解析方法。
X射线是一种电磁波,具有较短的波长和高频率,可以穿透物质并与其相互作用。
X射线衍射是指X射线通过物质后的散射现象,当X射线与物质的晶体格子相互作用时,射线会发生衍射,形成一系列衍射峰。
这些衍射峰的位置和强度可以提供关于晶体结构和相组成的信息。
XRD仪器:XRD仪器主要由X射线源、样品台、衍射角探测器和数据采集系统等组成。
X射线源通常是钨或铜的X射线管,通过加热和加电产生连续谱的X射线。
样品台用于固定和旋转样品,以便在各个角度下获取衍射数据。
衍射角探测器一般采用闪烁计数器或曲线探测器,用于检测和测量衍射峰的位置和强度。
数据采集系统负责收集和处理衍射数据,生成XRD图样。
样品制备:样品制备是XRD实验中的重要一步,样品的形态和晶体质量直接影响实验结果。
通常,样品可以是固态、薄膜、粉末或液态,根据不同的样品形态选择相应的方法进行制备。
固态样品通常经过机械切割、打磨和抛光来获得平坦的表面。
粉末样品则需通过高速摇床或球磨机将样品粉碎成粉末。
对于液态样品,则需通过制备薄膜或浓缩溶液后,使用特殊的样品夹具测量。
应用和解析方法:XRD在材料科学领域具有广泛的应用,如无机材料、有机材料、金属材料和生物材料等。
通过XRD实验,可以确定样品的晶体结构、晶格常数、晶胞参数和晶体取向等信息。
对于XRD实验的解析方法,首先需要进行物相定性分析。
这一步骤通常通过与标准物相数据库进行比对,确定样品的物相组成。
在比对过程中,可根据衍射峰的位置和强度进行匹配,并利用标准物相的晶胞参数进行校正。
此外,样品的晶体结构也可以借助衍射数据进行解析。
通过在衍射图样中标记峰的位置,可以计算晶胞参数和晶体取向,从而确定样品的晶体结构。
同时,XRD还可以用于研究晶体中的缺陷、畸变和应力等。
XRD物相定量分析分析
Thank You!
XRD物相定量分析
X射线定量分析原理
各相衍射线的强度随其含量的增加而提高,但含量与强度并不成正比,需加以修正。
主要方法:外标法、内标法(K值法)、绝热法(自清洗法)
外标法
原理:外标法是将待测样品中i相的某一衍射线条的强度与纯物质i相的相同 衍射峰线条强度进行直接比较,即可求得待测样品中i相的相对含量。 方法: 假设待测样品为α+β两相,则wα+wβ=1 那么
以Al2O3为内标相,则KAS=RIR(SiO2)=3.41; KAC=RIR(CaCO3)=2; KAA=1 WA=IA/(IA/KAA+IC/KAC+IS/KAS) =6.0/(6.0/1+45.1/2+100/3.41)=0.10 Ws=Is/KAS (IA/KAA+IC/KAC+IS/KAS) =100/3.41(6.0/1+45.1/2+100/3.41)=0.51 Wc=Ic/KAC (IA/KAA+IC/KAC+IS/KAS) =45.1/2(6.0/1+45.1/2+100/3.41)=0.39
• X的质量分数可表示为:
• 其中A表示内标相,K为参比强度值,可以通过实测或者是查找PDF卡 片获得。
单击S/M自动匹配
限制元素
单峰检索
点击回去按钮再曲线拟合
拟合结果误差在一定范围内(<5%)
找到
找到各物质的最强相 I% 删掉剩下的,保留最强项,点击close
XRD的基本应用、物相分析和晶体分析
材料研究方法
哈 那 瓦 特 索 引 的 形 式
x 射线衍射分析
材料研究方法
x 射线衍射分析
哈那瓦特索引的形式
面网间距及相对强度
物相
Fiche No
2.34x 2.025 1.222 1.432 0.931 0.91 0.831 1.171
A1 4-787 I-16-E2
哈那瓦特索引的使用
材料研究方法
x 射线衍射分析
X射线物相定性分析的思路:比对
X射线物相定性分析的思路是: 用待测物质的衍射数据——衍射线的相对强 度(I/I1)和衍射面的面网间距(d)与已 知物质的标准衍射数据进行对比。
如果被测物质的衍射数据(I/I1-d 值)与某一已知物相的标准衍射数据相同, 则被测物质就是该已知物相。
2020/4/28
材料研究方法
x 射线衍射分析
一、X射线物相定性分析的原理
特定的结晶物质 (萤石、石英、方解石)
特定的晶体结构
(晶格类型、晶胞大小、晶 胞中原子、离子或分子的数 目和位置总有一些与其它晶 体不同的地方)
特定的衍射花样 (位置、强度和数量固定的衍
射线组合)
而对于多相样品的衍射峰是各物相的机械叠加。
材料分析: 化学成分分析: 如某一材料为Fe96.5%,C 0.4%,Ni1.8%或 SiO2 61%, Al2O3 21%,CaO 10% FeO 4%等。 物相分析: 如一材料C,是由金刚石还是由石墨 组成。 一个物相是由化学成分和晶体结构两部分所决定 的。 X射线的分析正是基于材料的晶体结构来测定物相 的。
2020/4/28
材料研究方法
x 射线衍射分析
电子版PDF卡式样
材料研究方法
XRD实验物相定性分析报告
XRD实验物相定性分析报告X射线衍射(XRD)是一种常用的非破坏性物相分析方法,可用于定性和定量分析样品的晶体结构、晶体相、晶格常数等信息。
在本次XRD实验中,我们将对一系列样品进行物相定性的分析。
首先,我们选取了五个不同的样品进行实验。
这些样品包括纯净的金属铜、金属铝以及复合样品铜铝合金,以及两种不同的无机化合物(氧化铜和氧化铝)。
实验使用的仪器是一台经典的X射线粉末衍射仪。
在实验中,我们首先对每个样品进行了样品的制备。
对于金属样品,我们使用细砂纸对其进行打磨,以获得光滑的表面;对于化合物样品,我们使用电子天平仔细称取,并在细砂纸上打磨以获得细粉末。
接下来,我们将样品放置在玻璃制的样品台上,并确保样品表面的平整度和均匀性。
然后,我们调整仪器的参数,例如电压和电流,以获得最佳的实验条件。
最后,我们通过旋转样品台来获取样品在不同角度下的衍射图谱。
根据实验得到的衍射图谱,我们可以观察到不同样品之间的显著差异。
在所有样品中,我们观察到了数个有强衍射峰的峰位,这些峰位对应于不同的晶面。
通过与标准晶体数据库进行对比,我们可以确定每个样品的物相。
在金属铜样品中,我们观察到了强衍射峰位于2θ角为43.3°和50.4°左右,这是金属铜的典型衍射峰。
通过与数据库的对比,我们可以确定金属铜的物相。
对于金属铝样品,我们观察到了强衍射峰位于2θ角为38.7°和44.7°左右,这是金属铝的典型衍射峰。
通过与数据库的对比,我们可以确定金属铝的物相。
对于铜铝合金样品,我们观察到了金属铜和金属铝的衍射峰,这表明该样品是铜铝合金。
通过在数据库中查找铜铝合金的物相,我们可以进一步确定其组成和晶体结构。
对于氧化铜样品,我们观察到了强衍射峰位于2θ角为35.5°和38.8°左右,这是氧化铜的典型衍射峰。
通过与数据库的对比,我们可以确定氧化铜的物相。
对于氧化铝样品,我们观察到了强衍射峰位于2θ角为37.8°和43.6°左右,这是氧化铝的典型衍射峰。
XRD物相分析原理及应用
XRD物相分析原理及应用X射线衍射(XRD)是一种无损的分析技术,用于对材料的晶体结构和物相进行研究。
它基于X射线的特性,利用物质被X射线散射而产生的衍射现象,推断出样品中存在的晶体结构和物相。
nλ = 2d sinθ其中,n是整数,λ是X射线的波长,d是晶格面间距,θ是X射线的散射角度。
XRD实验中,X射线通过样品时会被样品中的原子散射。
当满足布拉格方程时,入射X射线的相位与被散射X射线的相位相同,从而形成一个相干的干涉述态。
干涉导致X射线能量的增强或抑制。
通过测量散射角度和相干效应,可以得到样品中晶体的结构参数。
物相分析是XRD的主要应用之一、不同物质的晶体结构各异,通过比对样品的XRD衍射图谱与已知模式,可以确定样品中的晶体结构和物相。
这对于材料科学和矿物学领域的研究非常重要,可以帮助识别材料的组成和纯度,并验证材料的合成方法。
物相分析在材料科学中有广泛的应用。
一些常见的应用领域包括:1.化学合成:对于新合成的材料,物相分析可以帮助确定其是否具有理想的晶体结构。
这对于改善材料性能和开发新材料非常重要。
2.晶体学:物相分析可以用来确定晶体的晶格结构和晶胞参数。
这对于制定晶胞模型和研究晶体生长机制非常重要。
3.矿物学:物相分析可以用来确定矿物样品中不同相的存在。
这对于研究地球物质的组成和地质历史非常重要。
4.材料表征:物相分析可以确定材料中存在的杂质和缺陷。
这对于评估材料质量和控制生产过程非常重要。
5.相变研究:物相分析可以通过测量材料在不同温度和压力下的XRD 图谱,研究材料的相变行为和相变温度。
总之,XRD物相分析是一种强大的工具,用于研究材料的晶体结构和物相。
它在材料科学、矿物学和地球科学等领域具有广泛的应用价值。
通过物相分析,我们可以更好地了解材料的特性,促进材料科学的发展和应用。
XRD物相分析范文
XRD物相分析范文X射线衍射(XRD)是一种常用的物相分析技术,通过测量物质对入射X射线的衍射图样,以获取样品中的晶体结构和晶体学信息。
本文将对XRD物相分析技术进行详细介绍,包括原理、仪器设备、样品制备和数据分析方法等方面,旨在帮助读者更好地理解和应用该技术。
XRD物相分析的原理基于入射X射线与样品晶体结构的相互作用。
入射X射线与样品中的原子核和电子发生弹性散射,通过布拉格法则可以得到衍射条件,即2dsinθ=nλ,其中d为晶面间距,θ为衍射角,n为整数,λ为入射X射线的波长。
当入射X射线满足衍射条件时,会在检测器上形成衍射峰,每个衍射峰的位置和强度反映了晶体结构参数和相对含量。
XRD物相分析的主要仪器设备是X射线衍射仪,包括X射线发生器、样品支架、应变计等。
X射线发生器产生高能量X射线,可以选择不同波长和强度的入射源。
样品支架用于放置样品,并保持其稳定性和定位精度。
应变计可以检测样品在衍射过程中的微小应变,从而得到更多的晶体学信息。
在进行XRD物相分析前,样品需要进行适当的制备。
对于固体样品,通常是将其粉碎成细粉或制备成片状。
对于液体样品,可以将其涂覆在玻璃片上制备成薄膜样品。
此外,还需要对样品进行热处理、化学处理或其他特殊处理,以改变其晶体结构或表面形貌,以获得更详细的信息。
在实际的XRD物相分析中,需要进行数据采集和分析。
数据采集包括样品旋转、扫描角度和测量时间等参数的选择。
通过连续收集一系列的衍射数据,可以得到全衍射图样。
之后,通过峰形分析和峰位测量等方法,可以确定衍射峰的位置和强度,进一步推导出晶体结构和晶体学参数。
数据分析还需要进行归一化、去背景等预处理步骤,以提高数据质量和准确性。
XRD物相分析在材料科学、地球科学、环境科学等领域具有广泛的应用。
通过物相分析,可以确定样品中存在的晶体结构、晶体学相、杂质相等信息,从而研究材料的结构性质、相变行为、相对含量等。
此外,XRD 物相分析还可以进行材料的定性和定量分析,判断样品中的相对含量和晶体结构的变化。
XRD物相分析原理及应用
物相分析原理
任何结晶物质都有其特定的化学组成和结构参数(包括点阵类 型、晶胞大小、晶胞中质点的数目及坐标等)。当X射线通过晶 体时,产生特定的衍射图形,对应一系列特定的面间距d和相对 强度I/I1值。其中d与晶胞形状及大小有关, I/I1与质点的种类及 位置有关。所以,任何一种结晶物质的衍射数据d和I/I1是其晶体
结构的必然反映。
物相分析原理
晶体的X射线衍射图像实质上是晶体微观结构的一种精细复杂 的变换,每种晶体的结构与其X射线衍射图之间都有着一一对 应的关系,其特征X射线衍射图谱不会因为它种物质混聚在一起
而产生变化,这就是X射线衍射物相分析方法的依据。 制备各种标准单相物质的衍射花样并使之规范化,将待分析物 质的衍射花样与之对照,从而确定物质的组成相,就成为物相
定性分析的基本方法。
结晶状态分析
晶态
非晶态
半晶态
晶态与非晶态 “两相’’差别 明显
半晶态
晶相很不完整
四种典型聚集态衍射谱图的特征示意图
研究金属氧化物的物相随温度变化
四方 四方 单斜
变温XRD观察ZrO2的晶型变化过程
Materials Letters 58(25): 3107– 3110,OCT 2019
0.2
▲0-.C1aO ■-MgO
0.0
1100℃
-0.1
DTA/(μ V/mg)
数值:801.0℃、76.53%
10-00.20℃
-0.3
峰值:783.2℃
数值:1199.5℃、53.51% 9-500.4℃
200
40
峰值:851.0℃
400 600 800
温度/℃
2/
关于xrd物相分析实验报告范文
关于xrd物相分析实验报告范文关于xrd物相分析实验报告范文篇一:XRD物相分析实验报告一、实验目的1.掌握X 射线衍射仪的使用及进行定性相的分析的基本原理。
2.学会用PDF软件索引对多相物质进行相分析的方法和步骤。
二、实验原理布拉格方程:2dsinnX 引力波衍射仪是按着晶体对 X 射线试验衍射的几何原理设计制造的衍射实验仪器。
在测试过程,由X 射线管发射出来的 X 射线照射到试样上所产生衍射效应,满足布拉格张量的2dsinn,和不消光情形的衍射光用辐射探测器,经测量电路翻转处理后,在显示或记录装置上才给出精确的衍射峰位置、强度和线形等衍射重要信息,这些衍射信息可作为各种应用难题的集成原始数据。
X 射线衍射仪的基本组成包括;X 射线发生器、衍射测角仪、辐射探测器、测量电路和控制操作方式、运行软件的电子计算机系统。
在衍射测量时,试样绕测角仪中心轴转动,不断地改变能斯脱入射线与试样表面的夹角,射测量时,试样绕测角仪中心轴转动,不断地改变能斯脱入射线与试样表面的夹角,等腰与此同时计数器沿测角仪圆运动,接收各衍射角所对应的衍射强度。
任何一种碳酸钙物质都具有特定的晶体结构。
在一定波长的X 射线照射下,每种晶体物质都产生自己特有的衍射花样。
每一种与它的衍射花样都是一一对应的,不可能有两种物质给出完全相同的衍射。
如果试样中存在两种以上不同结构的物质时,每种物质所特有的光电效应花样不变,多相试样的衍射花样只是由它所含各物质的衍射花样机器机械叠加而成。
在进行相分析时,只要和标准的PDF衍射图谱比较就可以确定所检测试样里面的所存在的确定相。
三、实验仪器,试样XRD仪器为:Philip X’Pert diffractometer with Cu-Ka radiation source (=1.54056) at 40Kv。
实验试样:Ti98Co2基的合金四、实验条件2=20-80ostep size:0.05o/S五、实验步骤1.开总电源2.开电脑,开循环水3.安装试样,设置参数,并运行Xray衍射仪。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
将获得的XRD图谱与标 准PDF 卡片对比,即可 得知它的成分
4
定性相分析
5
从图3所示AgCd合金粉的XRD图可知: 合金粉主要由Ag和AgCd两 相组成,未出现Cd 单质的衍射峰说明Ag原子晶格格点位置被 Cd 取代了; 而图4所示AgSn雾化合金粉的XRD图中含有AgSn和 Sn两相,表明Sn未取代Ag原子晶格格点。
定性相分析
把生成物衍射峰的相对强度和衍射角同反应物各组分的相对 强度和衍射角相比,看反应物的衍射峰在生成物中是否有部 分消失,生成物中是否出现了新的衍射峰。若生成物的主要 衍射峰的相对强度和衍射角均有明显的变化,在生成物中出 现了新的衍射峰,同时反应物各组分的部分衍射峰在生成物 中消失,证明形成了新相且新相形成后,物质的结构发生了 质的变化。
微晶尺寸的测定
X射线衍射全谱拟合法 利用计算机对X射线衍射峰强度数据进行非线性拟合,得出试样 的晶粒尺寸分布数据和平均晶粒尺寸。
I(θ )为为试样的衍射线强度的总分布,I0为仪器背底,AD为尺 寸为D 的所有晶粒产生的衍射峰的峰面积,总的峰面积归一化后 10 就是尺寸为 D 的晶粒的百分含量。考虑到谱线的仪器宽化度D ω ,计算过程中还要对其衍射峰主要 在2θ =39.5°为纯Pt 的衍射峰, 退火后 其衍射峰主要在2θ = 42°,49°和74°左右,其为 含Pt和Cu的物质,证明形成了 Pt-Cu合金。
定量相分析
原理:物质的衍射强度与该物质参加衍射的体积成正比。每 个相的含量发生变化时,都会改变总吸收系数值。
式中a0,b0为常数。
微晶尺寸的测定
用求得的AD值代入下式, 即可求得比线宽法包含更多物理内 涵的平均晶粒尺寸这就是X射线衍射 谱峰形拟合法。
11
12
8
晶胞常数的测定
晶胞参数需由已知指标的晶面间距来计算,对立方晶系: 由上式可知,晶胞参数的误差来源于对晶面间距d 的测量误 差,即衍射角的测量误差:
上式表明,相同衍射角测量误差对d 引起的误差随衍射角增 9 大而减小。根据衍射角与面间距误差的关系,将衍射角外推 到180°时,衍射角位置引起的误差可降低为0。再用一定的 峰形函数对实验数据进行拟合,使两者的误差达到最小。
XRD在相分析中的应用
1
出处
《XRD在无机合成中物相分析的应用》 由徐玉林、徐明波、杨水金在湖北师范 学报上刊登发表的一篇文章
2
应用
1、定性相分析
3
2、定量相分析
定性相分析
原理:任何结晶物质都具有特定的晶体结构。在一定波长的X 射线照射 下,每种晶体物质都给出特有的衍射花样,这是定性分析物相的基本原 理。通过检索查对,解释衍射图对应的物相即可知道它的结构。
