[新版]地层剖面实测与剖面图、柱状图的制图主讲：易伟欣57513
合集下载
地层剖面实测与剖面图、柱状图的制图-主讲：易伟欣
目的：了解地层序列（岩性、化石、时代、环境），并 确定填图单位。
要求：查明以下信息 1）岩性 2）层和组的划分，地层厚度 3）接触关系 4）地层的时代 5）形成环境
野外观察描述， 采集标本、样品； 室内鉴定测试分析
二、野外实测剖面的步骤
1. 选择剖面(参考前人资料,自己踏勘) 7点要求:
1)剖面方向尽量垂直走向（60-90度） 2)地层出露齐全，具有代表性
• 采样的种类（根据地层工作项目而定）：标本包括岩性标本、化 石标本和光、薄片标本；样品包括化学分析样、人工重砂样、同 位素年龄样和古地磁样。
• 样品编号要求准确、系统编号、不准重复，一般有剖面代号、层 号，样品类型、序号、班组代号。
填表人员：
准备好“实测地层剖面登记表”，工作中随时将各种测量数据、有关内容准确 及时地填入表中的相关栏内（见表） -----地层柱状图的基础。
1)野外分层, 逐层观察描述，野簿记录 颜色，层厚，成分，结构，构造，标本，照片，产 状，其它
2)做信手剖面图
组织和分工
组为单位进行，一般包括： ▪ 前、后测手各（身高差不多） ▪ 描述人员 ▪ 剖面草图绘制人员 ▪ 记录、填表人员 ▪ 定点、样品采集、产状测量人员
定时轮换，达到学习、锻炼的目的。
野外填表：填写除水平距、高差、累积高差、视倾角、分层厚度等其余各项。
导线号：要写导线起止点的位置编号，导线终点位置编号与导线序号相同。如 第一根导线为：0—l；第二根导线为：1—2 等。
各项地质内容的记录都要与分层号相对应，如斜距起止点是指所分这一层在该 导线测绳范围内的具体起止点数字，如35 m～42 m，斜距为7 m。
需要指出的是分层斜距的终止点不能超过该导线的斜距，即不能跨越两个导线。 当某一层跨于两导线之间，这时表内重复记录分层号于两条导线栏内，如“第 8 层”记录方法（见表）。
剖面图、柱状图、地质图的绘制方法
5 1 1 1 2 1
2
代 号
1
14
2
5
地区综合地层柱状图
界 系 二 叠 系 上 古 生 界 统 下 统 上 统 中 统 组 山 西 组 太 原 组 本 溪 组 第 七 段 段 柱状图
厚度 （m）
岩
性
描
述
备
注
P2s C3t
60
石 炭 系
80
C2b
Al Al Al Al
0~ 46.4
底部为褐灰厚-中厚层状岩屑石英 杂砂岩，向上为粉砂岩、砂质泥岩、 泥岩和煤。 下部为石英砂岩、砂岩、煤层，中 部为砂岩、粉砂岩、粉砂质泥岩、石灰 岩夹粉砂岩和薄煤层，上部为中厚层状 石英砂岩、黑色粉砂质页岩，含菱铁矿 层或结核，顶部局部发育煤层。 铝质泥岩、石英砾岩、粉砂质泥岩 和泥岩，顶部局部有石灰岩。
巢湖凤凰山地区实测地层柱状图
实测地质剖面图
内 容 提 要
实测地层柱状图
综合地质图 实际材料图
• 1、图名：巢湖凤凰山地区地质图 • 2、比例尺：1:25000 • 3、规格大小：20km2 • 4、填图内容 （1）地质内容 ①包括各地层界线； ②地质构造，各类构造线； ③发现的泉、矿等地质现象点 ④不良地质现象点 ⑤其他（旅游地质等）
2009年9月
实测地质剖面图
内 容 提 要
实测地层柱状图
综合地质图 实际材料图
实测地质剖面图
1、 图面内容及布局
2、导线平面图 3、地质剖面图
4、作图要求
图面内容及布局
• 实测地质剖面图的主要内容
1、图名、比例尺、方向 2、导向平面图、地质剖面图 3、其他（高程、图例、责任栏、标注等）
地层剖面实测与剖面图柱状图的制图周口店共30页PPT
1、最灵繁的人也看不见自己的背脊。——非洲 2、最困难的事情就是认识自己。——希腊 3、有勇气承担命运这才是英雄好汉。——黑塞 4、与肝胆人共事，无字句处读书。——周恩来 5、阅读使人充实，会谈使人敏捷，写作使人精确。——培根
Байду номын сангаас
1、不要轻言放弃，否则对不起自己。
2、要冒一次险!整个生命就是一场冒险。走得最远的人，常是愿意 去做，并愿意去冒险的人。“稳妥”之船，从未能从岸边走远。-戴尔．卡耐基。
梦 境
3、人生就像一杯没有加糖的咖啡，喝起来是苦涩的，回味起来却有 久久不会退去的余香。
地层剖面实测与剖面图柱状图的制图周口 4、守业的最好办法就是不断的发展。 5、当爱不能完美，我宁愿选择无悔，不管来生多么美丽，我不愿失 去今生对你的记忆，我不求天长地久的美景，我只要生生世世的轮 回里有你。 店
实测地质剖面PPT课件
要构造线方向。尽量减少导线转折，且导线总体方向要保 持与主要地层（或主要构造）走向垂直。 ② 每条导线的端点（导线点）应布置在地形起伏变化处，同 一导线之内的地形坡度要基本稳定。注意：导线点不一定 是地层的分界点，为了统计和作图的方便，在有条件统一 时，应尽量取得一致。
③ 对重要地质现象不清楚地段，可沿地层某一界面走向平移 导线后测制，平移距离控制在20～30m以内。导线平移时， 一定要注意延地层某界面走向平移。
14
四、实测地质剖面的一般程序和工作方法 （一）般准备工作
1）了解剖面基本情况。选定好所测剖面位置后，首先进行详 细踏勘，了解岩层的分层厚度，岩性组合规律，所产化石， 地层接触关系，标志层等，并设立标记；根据露头情况布 置山地工程。
2）做好剖面测制计划。根据详细踏勘情况制定工作计划：包 括比例尺，测制方法、施测顺序、组织分工、工作定额及 工作进程计划等。
1）导线号：以剖面起点为0，第一测绳终点为1，导线号记录 为“0—1”；第二测绳起点1至第二测绳终点2，导线号记录为 “1—2”；其余类推。
2）导线方位角：导线前进方向的方位角。由前、后测手对测、 互校。
3）导线斜距：导线起、终点间沿地表的长度，一般采用以 “米（m）”作为计量单位。
4）分层斜距：指同一导线内不同岩性的分界点在导线上的距 离。同一条导线上各分层斜距之和，等于该导线的导线斜距。
22
实测及记录总结
剖面代号: A - A’ 剖面名称: 麒麟山南东坡C1j-P2c实测剖面 导线号：第一导线为0-1；第二导线为1-2，依此类推。 导线长（L）：每一导线的长度。 导线方位（B）：指前进方向的方位角, 前后测手平均。 坡角（±β）：仰角为正，俯角为负，前后测手平均。
23
分层号：如第1层用代号①表示,依此类推。 分层斜距（l）：分层在导线上的长度。 岩层产状：产状及位置(如“2m” ，记录在产状附近)。 标本和样品的编号和位置：标本B001；照片D001。 岩性描述：简明,如灰色薄层状灰岩(由分层员报读，记录 于野外记录本)。
③ 对重要地质现象不清楚地段，可沿地层某一界面走向平移 导线后测制，平移距离控制在20～30m以内。导线平移时， 一定要注意延地层某界面走向平移。
14
四、实测地质剖面的一般程序和工作方法 （一）般准备工作
1）了解剖面基本情况。选定好所测剖面位置后，首先进行详 细踏勘，了解岩层的分层厚度，岩性组合规律，所产化石， 地层接触关系，标志层等，并设立标记；根据露头情况布 置山地工程。
2）做好剖面测制计划。根据详细踏勘情况制定工作计划：包 括比例尺，测制方法、施测顺序、组织分工、工作定额及 工作进程计划等。
1）导线号：以剖面起点为0，第一测绳终点为1，导线号记录 为“0—1”；第二测绳起点1至第二测绳终点2，导线号记录为 “1—2”；其余类推。
2）导线方位角：导线前进方向的方位角。由前、后测手对测、 互校。
3）导线斜距：导线起、终点间沿地表的长度，一般采用以 “米（m）”作为计量单位。
4）分层斜距：指同一导线内不同岩性的分界点在导线上的距 离。同一条导线上各分层斜距之和，等于该导线的导线斜距。
22
实测及记录总结
剖面代号: A - A’ 剖面名称: 麒麟山南东坡C1j-P2c实测剖面 导线号：第一导线为0-1；第二导线为1-2，依此类推。 导线长（L）：每一导线的长度。 导线方位（B）：指前进方向的方位角, 前后测手平均。 坡角（±β）：仰角为正，俯角为负，前后测手平均。
23
分层号：如第1层用代号①表示,依此类推。 分层斜距（l）：分层在导线上的长度。 岩层产状：产状及位置(如“2m” ，记录在产状附近)。 标本和样品的编号和位置：标本B001；照片D001。 岩性描述：简明,如灰色薄层状灰岩(由分层员报读，记录 于野外记录本)。

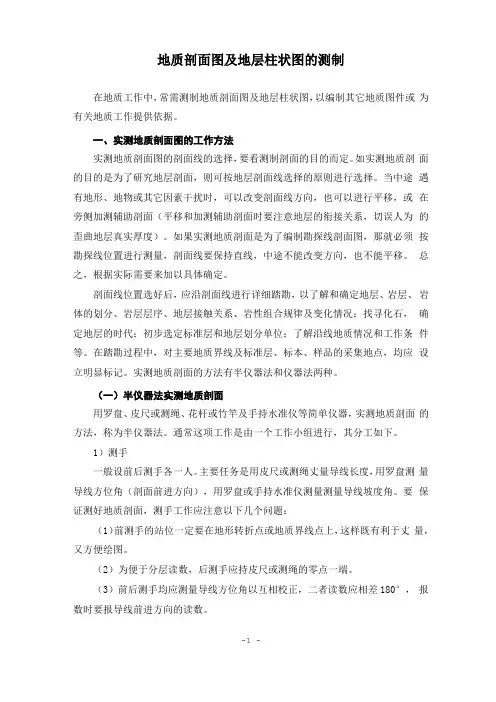

地质剖面图及地层柱状图的测制方法
地质剖面图及地层柱状图的测制在地质工作中，常需测制地质剖面图及地层柱状图，以编制其它地质图件或为有关地质工作提供依据。
一、实测地质剖面图的工作方法实测地质剖面图的剖面线的选择，要看测制剖面的目的而定。
如实测地质剖面的目的是为了研究地层剖面，则可按地层剖面线选择的原则进行选择。
当中途遇有地形、地物或其它因素干扰时，可以改变剖面线方向，也可以进行平移，或在旁侧加测辅助剖面（平移和加测辅助剖面时要注意地层的衔接关系，切误人为的歪曲地层真实厚度）。
如果实测地质剖面是为了编制勘探线剖面图，那就必须按勘探线位置进行测量，剖面线要保持直线，中途不能改变方向，也不能平移。
总之，根据实际需要来加以具体确定。
剖面线位置选好后，应沿剖面线进行详细踏勘，以了解和确定地层、岩层、岩体的划分、岩层层序、地层接触关系、岩性组合规律及变化情况；找寻化石，确定地层的时代；初步选定标准层和地层划分单位；了解沿线地质情况和工作条件等。
在踏勘过程中，对主要地质界线及标准层、标本、样品的采集地点，均应设立明显标记。
实测地质剖面的方法有半仪器法和仪器法两种。
（一）半仪器法实测地质剖面用罗盘、皮尺或测绳、花杆或竹竿及手持水准仪等简单仪器，实测地质剖面的方法，称为半仪器法。
通常这项工作是由一个工作小组进行，其分工如下。
1）测手一般设前后测手各一人。
主要任务是用皮尺或测绳丈量导线长度，用罗盘测量导线方位角（剖面前进方向），用罗盘或手持水准仪测量测量导线坡度角。
要保证测好地质剖面，测手工作应注意以下几个问题：（1）前测手的站位一定要在地形转折点或地质界线点上，这样既有利于丈量，又方便绘图。
（2）为便于分层读数，后测手应持皮尺或测绳的零点一端。
（3）前后测手均应测量导线方位角以互相校正，二者读数应相差180°，报数时要报导线前进方向的读数。
-1 -（4）前后测手均应测量导线坡度角以互相校正，双方需看花杆或竹竿上相同高度的地方（事前应做好明显标记），二者读数的绝对值应相等。

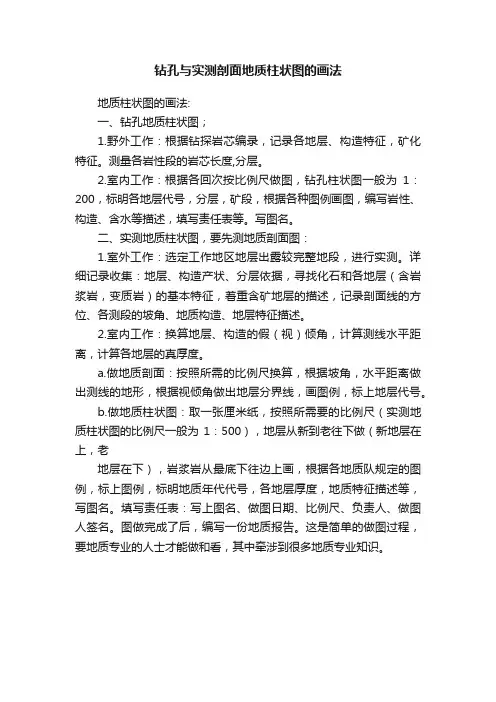

钻孔与实测剖面地质柱状图的画法
钻孔与实测剖面地质柱状图的画法
地质柱状图的画法:
一、钻孔地质柱状图；
1.野外工作：根据钻探岩芯编录，记录各地层、构造特征，矿化特征。
测量各岩性段的岩芯长度,分层。
2.室内工作：根据各回次按比例尺做图，钻孔柱状图一般为1：200，标明各地层代号，分层，矿段，根据各种图例画图，编写岩性、构造、含水等描述，填写责任表等。
写图名。
二、实测地质柱状图，要先测地质剖面图：
1.室外工作：选定工作地区地层出露较完整地段，进行实测。
详细记录收集：地层、构造产状、分层依据，寻找化石和各地层（含岩浆岩，变质岩）的基本特征，着重含矿地层的描述，记录剖面线的方位、各测段的坡角、地质构造、地层特征描述。
2.室内工作：换算地层、构造的假（视）倾角，计算测线水平距离，计算各地层的真厚度。
a.做地质剖面：按照所需的比例尺换算，根据坡角，水平距离做出测线的地形，根据视倾角做出地层分界线，画图例，标上地层代号。
b.做地质柱状图：取一张厘米纸，按照所需要的比例尺（实测地质柱状图的比例尺一般为1：500），地层从新到老往下做（新地层在上，老
地层在下），岩浆岩从最底下往边上画，根据各地质队规定的图例，标上图例，标明地质年代代号，各地层厚度，地质特征描述等，写图名。
填写责任表：写上图名、做图日期、比例尺、负责人、做图人签名。
图做完成了后，编写一份地质报告。
这是简单的做图过程，要地质专业的人士才能做和看，其中牵涉到很多地质专业知识。
地层剖面实测与制图-梁琛岳
（缺失）
灰色中厚层含燧石结核、花纹状白云质灰岩 灰色中厚层灰岩、白云质灰岩，含燧石结核 灰色中层及厚层白云质灰岩，花纹状灰岩 紫红色含竹叶状砾屑鲕粒灰岩 灰色薄层、中层鲕状灰岩、泥质灰岩 深灰色厚层鲕粒灰岩 褐红色、紫红色粉砂岩，紫红色泥岩，砖红色页 岩，土黄色页岩、粉砂质页岩夹薄层灰岩 黄灰色角砾状白云质灰岩 （缺失）
粗碎屑岩建造 石英砂岩，夹紫红色薄层细砂岩
碎屑岩夹煤层
铝土质胶结中细砾岩，黄绿色、黑灰色页岩、铝 土质页岩，夹粗粒长石砂岩及煤层 底部为褐铁矿层或含铁质底砾岩，灰黑色页岩、 铁质砂岩、灰黑色页岩、
铝土质页岩 铝土质页岩
（5）中生界——地台活化阶段（板内变形）
形成四个不整合界面； 三套“火山—沉积”(断陷盆地沉积)亚构造层
实测地层剖面
— 原理、野外和室内整理
2017年兴城地质实践教学实习大队
2017.8.26
一、目的和要求
二、野外工作方法
三、室内制作地层剖面图 四、制作综合地层柱状图
2.地层系统
兴城地区发育典型的华北地台型地层序列。二元结构 （1）太古宇——华北地台基底岩石（25亿年前形成的古老大陆地壳——绥 中花岗岩)
蓟县运动
中古生代(O3-C1)
华北板块主体隆升为古陆，主体缺失
张旗，2011
（4）上古生界及下三叠统——第三套沉积盖层
海陆交互相-陆相沉积，碎屑岩为主，中国华北主要成煤期。
年 代 地 层 上三叠统 三叠系 中三叠统 下三叠统 显 上二叠统 石盒子组 生 上 二叠系 中二叠统 古 生 宇 界 石炭系 上石炭统 本溪组 6~30 下二叠统 太原组 10~15 山西组 40~80 黄褐色厚层含砾粗砂岩，灰绿色页岩，煤层 108 后富隆山组 红砬组 蛤蟆山组 46 520 63 岩石地层 厚度/m 描 述 （缺失） 黄色复成分砾岩，灰色、黄色长石杂砂岩 紫色砾岩、砂岩、粉砂岩，夹灰绿色中粒砂岩 黄灰色厚层石英岩质砾岩，灰色凝灰岩，泥岩 砾岩 灰白、灰黄色含砾砂岩、砂岩，紫红色含砾长石
正确画剖面图柱状图地质图共60页文档
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
ቤተ መጻሕፍቲ ባይዱ
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
谢谢！
60
▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
正确画剖面图柱状图地质图
1、战鼓一响，法律无声。——英国 2、任何法律的根本；不，不成文法本 身就是 讲道理 ……法 律，也 ----即 明示道 理。— —爱·科 克
3、法律是最保险的头盔。——爱·科 克 4、一个国家如果纲纪不正，其国风一 定颓败 。—— 塞内加 5、法律不能使人人平等，但是在法律 面前人 人是平 等的。 ——波 洛克
地层剖面实测与制图-梁琛岳
要求大家既分工又协作，密切配合。要进行工种轮换。
3.不同人员工作内容
（1）前、后测手
测量导线的斜距、方位和坡度角。
斜距：后测手持0m端站在剖面的起点，每一
导线的长度视地形变化而定，前测手沿剖面方位
拉测绳至地形坡度突变处，使同一条导线上的坡
度和方位一致。 导线方位角：指导线前进方向，取前、后测 手罗盘读数的平均值。
片上。 ⑧ 每个地层单元要有1~2条实测剖面控制。
实测剖面比例尺选择原则
地质图 1∶25000 实测地质剖面图 1∶2000-1∶1000
1∶10000
1∶5000
1∶1000-1∶500
1∶500-1∶200
1∶2000
1∶1000
1∶200-1∶100
1∶100
4. 实测剖面的测制程序及方法
（1）进行详细踏勘及观察
要求全队人员参加，进行详细的剖面观察。 主要工作内容有：
①确定分层原则并进行分层。在图上＞ 1mm的岩性变化都要划分出来(1:1000)。
分层原则主要有： ☆岩层组分的显著差异；岩石结构构造明显不同；岩层颜 色变化；生物化石不同；
☆标志层、化石层、矿层，以及其它分布较广、在地 层对比中具有普遍意义的薄层，都要划分出来。若图 示中＜1mm可夸大表示； ☆平行不整合、角度不整合接触关系，应该分层； 可作为互层处理，如果厚度较大，而且岩性单一的厚 层中夹有不同岩性的薄层，可视为夹层。
（5）对分层间的接触关系，应在横向上追索，搜集足够的证据；
同时应描述剖面地层的风化与地貌特征。 （6）分层岩性描述要求真实全面，重点突出。
（3）采样和产状测量人员
①样品采集
系统采集各种标本（手标本3×6×9cm）、样品， 每一层都要有一定数量的标本，标定标本的具体层位 （以导线上的数字控制采样位置）。
3.不同人员工作内容
（1）前、后测手
测量导线的斜距、方位和坡度角。
斜距：后测手持0m端站在剖面的起点，每一
导线的长度视地形变化而定，前测手沿剖面方位
拉测绳至地形坡度突变处，使同一条导线上的坡
度和方位一致。 导线方位角：指导线前进方向，取前、后测 手罗盘读数的平均值。
片上。 ⑧ 每个地层单元要有1~2条实测剖面控制。
实测剖面比例尺选择原则
地质图 1∶25000 实测地质剖面图 1∶2000-1∶1000
1∶10000
1∶5000
1∶1000-1∶500
1∶500-1∶200
1∶2000
1∶1000
1∶200-1∶100
1∶100
4. 实测剖面的测制程序及方法
（1）进行详细踏勘及观察
要求全队人员参加，进行详细的剖面观察。 主要工作内容有：
①确定分层原则并进行分层。在图上＞ 1mm的岩性变化都要划分出来(1:1000)。
分层原则主要有： ☆岩层组分的显著差异；岩石结构构造明显不同；岩层颜 色变化；生物化石不同；
☆标志层、化石层、矿层，以及其它分布较广、在地 层对比中具有普遍意义的薄层，都要划分出来。若图 示中＜1mm可夸大表示； ☆平行不整合、角度不整合接触关系，应该分层； 可作为互层处理，如果厚度较大，而且岩性单一的厚 层中夹有不同岩性的薄层，可视为夹层。
（5）对分层间的接触关系，应在横向上追索，搜集足够的证据；
同时应描述剖面地层的风化与地貌特征。 （6）分层岩性描述要求真实全面，重点突出。
（3）采样和产状测量人员
①样品采集
系统采集各种标本（手标本3×6×9cm）、样品， 每一层都要有一定数量的标本，标定标本的具体层位 （以导线上的数字控制采样位置）。
单孔柱状图及剖面图
10)剖面图往往要经过多次修改才能成功，它与地形地质图、煤层底板等高线图有 密切联系，从平面到剖面，剖面到平面要反复多次 。
绘制钻孔柱状图与勘探线剖面 图
湖南省煤炭地质勘查院 肖金成 二O一三年八月
一、钻孔柱状图的绘制
二、勘探线剖面图的绘制
一、钻孔柱状图的绘制
(二)孔口坐标与高程、施工日期、孔深、地质员 (三)地层系统：界、系、统、群（组）、段。如上古生界 石炭系测水组下统 (四)绘制钻孔简单水文地质观测曲线(回次水位观测曲线、 消耗量观测曲线)，水文人员作。
1)图名与比例尺
图名:勘查区名称+勘探线号如凤形山区段7勘探线剖面图 注明比例尺:一般为1:2000
2)剖面高程等值线与地形线 高程等值线视比例尺的不同而定，1:2000为50m，1:5000为 50m或100m，1:10000为100m ，剖面两端均要注记高程数据。 地形线要与地质图一致，有工程的地方以测量成果为益处准。剖 面两端要有坐标(X、Y)与方位，剖面摆放:0~180方位放在右。边， 180~360度方位放在左边。绘制勘查边界线与矿山开采界线施工
图中的地形线、高程等值线、勘查边界线与矿山开采界线应着墨，
其它用铅笔绘制，勘查边界线与矿山开采界线应加粗以示区别。
3)标注坐标线、一表剖面与产状、地质界线与勘查工程
坐标线与下方的平面图一致，地质界线、岩性与产状、勘查工 程与地形地质图一致。
1
4)绘制钻孔柱状与岩性 钻孔柱状：施工图可画直孔，成果图则先经孔斜换算后绘制
(3)分层较厚、倾角较多时，应分别表达倾角，如23~30~45°; （4)岩性描述 当综合编录中内容较多时,挑选特征重要的描述
右侧绘制测井曲线(由测井人员提供电子版) 下方绘制煤层1:50的定厚解释曲线 孔斜测量记录表、地温测量记录及图签
