LED驱动电源综合测试仪操作规程

合集下载

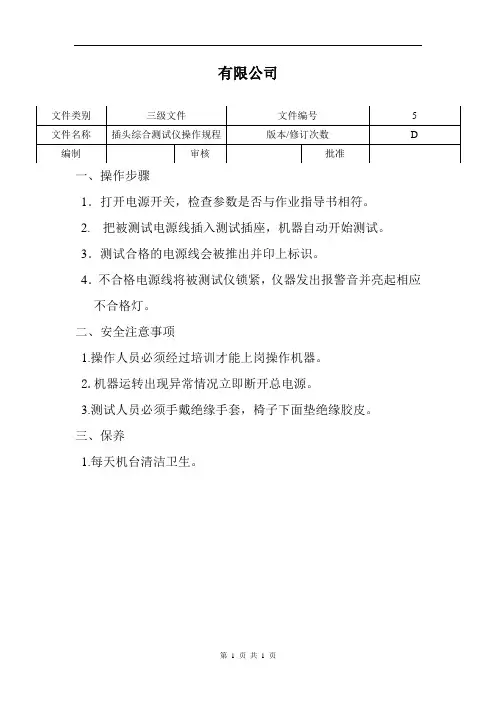

综合测试仪操作规程

综合测试仪操作规程
二、安全注意事项
1.操作人员必须经过培训才能上岗操作机器。
2.机器运转出现异常情况立即断开总电源。
3.测试人员必须手戴绝缘手套,椅子下面垫绝缘胶皮。
三、保养
1.每天机台清洁卫生。
有限公司
文件类别
三级文综合测试仪操作规程
版本/修订次数
D
编制
审核
批准
一、操作步骤
1.打开电源开关,检查参数是否与作业指导书相符。
2.把被测试电源线插入测试插座,机器自动开始测试。
3.测试合格的电源线会被推出并印上标识。
4.不合格电源线将被测试仪锁紧,仪器发出报警音并亮起相应不合格灯。

驱动综合性能测试仪作业指导书(正本)

驱动综合性能测试仪作业指导书(正本)

驱动综合性能测试仪作业指导书(正本)驱动电源综合性能测试仪操作指导书一、目的:1.1确保测试仪器设备的正确使用,和使用者的安全,以及测试结果的准确性,特制订本测试指引。

二、适用范围2.1本规程适用于公司购买的杭州创惠司出产的WT2080 LED驱动电源综合性能测试仪参数测试2.2本系统配创惠WT2080 LED驱动电源综合性能测试仪,WT2080 创惠LED驱动电源综合性能分析系统软件,附属配置测试电脑一台,彩色打印机一台。

三、环境3.1室内温度20-30℃,相对湿度30%-75%四、注意事项4.1. 负载可以是电子负载或负载灯具、负载电阻,以实际测试要求为准4.2. 驱动电源输入电压需按要求工作于额定输入电压或额定测试输入电压范围任一值,以实际产品要求为准4.3 因仪器设备的品牌、型号等差异,实际接线、工作电压、操作步骤、按键名称等会有不同,以各测试仪器实际情况为准4.4. 对于判断标准,默认以最严苛的要求为准【如输出效率标注要求85%,即驱动在额定电压范围内任一电压工作时,其输出效率均要求≥85%】,最终以客户要求、产品技术规格书等资料为准4.5 操作者脚下垫绝缘橡皮垫,戴绝缘手套,以防高压电击造成生命危险;4.6 仪器必须有可靠接地;4.7 测试时,仪器接地端与被测体要可靠相接,严禁开路;4.8 测试驱动、超漏、一旦损坏,必须立即更换,以防造成误判;4.9 排除故障时,必须切断电源;4.10 耐压测试仪避免阳光正面直射,不要在高温潮湿多尘的环境中使用或存放.输出端接线要注意正负极性,不要弄错。

五、仪器实物图综合测试仪正面板综合测试仪后面板六、输入测试项目6.1测试示意图:③② ①④线①:电源输出,接综合测试仪电源输入线②:综合测试仪高压输入端,接驱动电源的输入端线③:驱动电源的输出电压端线,接综合测试仪的驱动电源端线④:综合测试仪的低压输出端,接LED 额定负载灯或电子负载图示测试说明:电源正常工作的输入电压范围,在该范围内电源均能稳定工作测试方法:按测试示意图连接,电子负载调至驱动电源满载,驱动电源均能正常启动和正常工作判断标准:电源要求能正常启动和正常工作,不能出现任何工作异常情况编制:批准:日期:2014年10月8日电源 LED 驱动电源综合测试仪驱动电源负载连接 LED 光源输入端(+,-) 连接被测驱动输出端(+,-)连接LED 驱动输入端(N ,L )连接 220V 外电源或是交流变频测试电源连接 LED 光源输入端(+,-)连接电脑主机背面RS-232端口注意不要正负极弄错“+”对应“+” “-”对应“-” 输入端输出端。

型综合测试仪安全操作及保养规程

型综合测试仪安全操作及保养规程

型综合测试仪安全操作及保养规程
为了保障工作安全和系统设备的稳定运行,遵循下面的安全操作规
程和保养规程。

安全操作规程
1.在使用型综合测试仪前请仔细阅读使用手册,了解仪器性
能和基本操作方法,熟悉相关安全规定。

2.在操作前,请务必检查综合测试仪是否处于正常工作状态。

系统中的所有元件、接口都应保持在良好的状态下,设备应能正
常工作。

3.对于任何发现的异常情况,请及时报告,不要自行尝试修
理或改装设备。

4.在机器操作过程中请勿将手指、裸露的皮肤或衣服靠近或
接管到设备内部或接口中。

5.在测试设备过程中,应保持机器周围的空间清洁且整洁,
避免产生严重的机器故障或安全事故。

6.操作期间请勿触摸设备电源或线缆,特别是当机器尚处于
开启或工作状态时。

7.当需要更换或维修设备相关部件或线缆时,请确保设备已
完全停止工作并断开电源。

保养规程
维护型综合测试仪可以延长设备的使用寿命和保持设备正常的工作
状态。

以下是关于维护的一些简单事项:
1.周期性检查设备内的电源、线缆和连接器,以便清除或修
剪任何已损坏或老化的部件。

2.移动期间,应小心搬动总线条和设备,避免机器碰撞或部
件剪断。

3.不要用湿布或水直接擦拭电气元件,采取双氧水或酒精清
洗。

4.机器长时间未使用时,尽可能将机器存放在通风、干燥、
防尘和防潮的地方。

按照这些安全操作规程和保养规程,您可以安全使用型综合测试仪,保持设备的良好状态。

应避免违反这些规程,以确保尽可能安全地使
用设备。

远方 LT-101A LED 驱动电源性能测试仪 用户手册说明书

远方 LT-101A LED 驱动电源性能测试仪 用户手册说明书
杭州远方光电信息股份有限公司版权所有,未经许可不得复制和传播
LT-101A LED 驱动电源性能测试仪用户手册
前言
感谢购置远方 LT-101A LED 驱动电源性能测试仪(LED Driver Tester)。本用 户手册包含仪器功能、操作过程以及安全规定等,为了确保正确使用本仪器,在 操作仪器前请仔细阅读手册。请妥善保存手册,以便碰到问题时能快速查阅。
注意:
� 本公司奉行不断完善改进产品的宗旨,因此手册内容有可能改变,恕不 另行通知。
� 我们已经尽最大努力准备本手册以确保其准确性,如果有疑问或发现错 误,请直接与本公司或本公司授权代理商联系。
� 对于手册内容如有不同理解,以本公司技术部门解释为准。
开箱检查
用户第一次打开仪器包装箱时,请对照装箱清单检查仪器和配件,若发现仪 器或配件错误、配件不齐或是不正常,请与销售商或生产商联系。
本用户手册及包括的任何资料 ,其版权归远方公司所有 ,受中华人民共和国 著作权法或国际相关法律保护。未经本公司书面许可,任何单位或个人不得以 任何方式或形式对本手册部分或全部内容进行复制、修改、传播、摘录、备份 、 翻译成其他语言。否则将构成对本公司著作权的侵犯,侵权者将承担相关的法 律后果以及本公司的全部损失。本用户手册已增加了对应产品的唯一性产品编 号,任何上述的侵权行为都可由此追溯到责任用户。
如果本公司与用户签有其他的书面协议 ,且协议中涉及的本文档所含材料的 担保条款与上述条款有冲突,则该书面协议中的担保条款具有优先法律效力。
2 杭州远方光电信息股份有限公司版权所有,未经许可不得复制和传播。
LT-101A LED 驱动电源性能测试仪用户手册
注意事项
本仪器属于精密测试仪器,内部设计有保护措施,但为了确保您的人身安全 和保护本仪器,请注意以下事项

PSSLED驱动开关电源测试仪使用说明书(精品)

PSSLED驱动开关电源测试仪使用说明书(精品)

LED驱动/开关电源测试一、基本原理基本原理如图1所示:如图1所示,仪器由模拟部分和数字部分组成。

模拟部分主要由传感器、程控放大器、采样保持器和A/D等电路组成。

数字部分包含微型计算机、数据存储器和显示部分组成。

被测电压信号通过电压传感器后,信号降低为弱电压信号,根据信号大小,由微型计算机控制,进行程控放大,并通过采样保持器,由模拟/数字转换器A/D 把电压转换成数字信号,并把数字信号传输至微型计算机,计算出电压真有效值(URMS)并把数值输出到显示器显示。

被测信号通过电流传感器后,信号转换为弱电压信号,同被测电压一样,经过程控放大、采样保持、A/D转换,在微型计算机里计算出电流真有效值(IRMS)后并显示。

电压真有效值(URMS)、电流真有效值(IRMS)、有功功率(P)、功率因数(PF)按如下公式计算:上式中N 为以周期内采样的点数(周期取决于被测信号的频率),Ui和Ii为某一采样时刻的数值。

二、技术指标1、测量范围和基本误差项目功能型号输入PM1050 精度PS2050S交流电压2V-300V ±(量程×0.25%+度数×0.25%)2V-300V ±(量程×0.25%+度数×0.25%)交流电流0.1mA-2000mA±(量程×0.25%+度数×0.25%)0.05mA-2000mA(量程×0.25%+度数×0.25%)交流功率0.1W-1500W ±(量程×0.25%+度数×0.25%)0.05W-600w (量程×0.25%+度数×0.25%)功率因数0.000-1 0.000-1频率(45-65)HZ (45-65)HZ输出电压0.5V-300V ±(量程×0.25%+度数×0.25%)0.5v-300v (量程×0.25%+度数×0.25%)电流0.001A-5.000A±(量程×0.25%+度数×0.25%)1mA-5000mA (量程×0.25%+度数×0.25%)功率0.1w-1500w 0.1W-1500W功能手动自动2、仪器供电要求 供电电压:200V ±10%电源频率:45Hz-65Hz 最大功率:15VA3、外形尺寸长×宽×高:350mm ×230mm ×130mm三 仪表显示功能设臵方法1、设臵说明1).测量接线方法测量接线按下图接线。

LED驱动电源测试规范

LED驱动电源测试规范

仪、调压器,
金属外壳温升≤45℃、其它外壳温升≤50℃
1.1倍,开关点亮之前测试电源外壳表面温度,然后正常电量4
红外测温仪
小时后在测试电源外壳表面温度
参数设定:150V、260V各冲击5次每次开5分钟关1 将驱动电源(带负载)接上电量测试仪,然后将电量测试仪接
电子负载、电量测试
分钟。
到调压器输出,将调压器接上电源。调节电压旋钮为150V打开
异味、无响声、无爆裂声、无烟。
(有无异味、有无响声、有无爆裂声、有无烟)
采用平均故障间隔时间(MTBF)衡量系统的可靠性
水平。产品的常温平均无故障间隔时间(MTBF)的 最小值应不少于200000小时。常温下寿命时间室内 应用应不少于30,000小时,室外应用应不少于
成品灯具接额定输入电源,进行老化测试, 复测电源性能及 外观与测试之前一致,无其它不良
(2). 将确认后的待测品置入恒温恒湿机内, 依规格设定其温 高低温交变湿热试验
度,然后启动温控室. 箱、电子负载、交流
(3). 试验温度储存至少 4Hrs, 然后分别115Vac/60Hz 电源、电量测试仪
&230Vac/50Hz和输出最大负载条件下开关机各 20 次, 确认
待测品电气性能是否正常.

高温度 66 ℃(湿度: 50-90%), 试验至少24个循环 90±2%保持1小时, -40±2 ℃保持1小时,25±2 ℃和湿度50
4/5
应 湿度
性 要 求 防水测试
盐雾
低温启动 测试
±2%保持30分钟,为一个循环.
(4). 启动恒温恒湿机, 然后记录其温度与时间的图形, 监视
工作:5~95%;储存、运输:5~95%

LED驱动电源测试方法_图文(精)

LED驱动电源测试方法_图文(精)
器,将调压器接上电量测试仪,将
电量测试仪接上电源。按以上电压
值进行测试,分别再稳定2分钟,
电源应能在标称工作范围内工作
若电源为恒压源,输入电压在正常工作范围时,电源的恒
压精度应±5%之内;若电源为恒流源,输入电压在正常工
作范围时,电源的恒流精度应在±5%之内.
一级:≤±5%;二级:≤±10%
依据公司设计要求(生产厂家规格书
定好输入输出测试条件,然后开
机;
(2.依规格设定好温控室的温度
和湿度,然后启动温控室;
(3.定时记录待测品输入功率和
输出电压,以及待测品是否有异常;
(4.做完测试后回温到室温,再将
待测品从温控室中移出,在常温环
境下至少恢复4小时.
然后确认其外观和电气性能有无异

高低温交变湿热试验箱、电子负载、交流电源、电量测试仪
无响声、无爆裂声、无烟。
按输入电压额定值,输出额定值,调整输出负载功率
为100%额定值
(可依据客户产品规格书要求,但不小于:1500AC,
5mA,60s
输入电压为额定输入电压值的1.1倍;试验时间:4H;金
属外壳温升≤45℃、其它外壳温升≤50℃
高温测试将待测品置于温控室内,依规格设
定好输入输出测试条件,然后开
万用表,电子负载
输出电压纹波噪声参考标准
示波器、10UF电解
电容、0.1UF瓷片电容、电子负载参考标准
亮度控制将电子负载接上电量测试仪,调光开关接到交流电源输入端,用调光开关来控制驱动电源输入功率,测量驱动电源输出电压、电流数值
电量测试仪、调光开关、万用表针对调光电源负载开路保护输入电压为额定值,在负载电压为
器输出,将调压器接上电源。调节

19综合测试仪操作规范(二)

19综合测试仪操作规范(二)
2.2.10.不良品重测次数(RETEST):数字键设定自动测试中遇到不良品时最多重测的次数(0-9)并确认.
2.3.综合测试功能的设置:
2.3.1.系统设置完后按SET(设置)键进行变压器代号设置:在数字键中输入相应金田料号按ENTER键确认.当光标移至标准骨架时,窗口显示为:标准骨架:YES(是)、NO(否),按MEU-L、MEU-R键,在2条目中选择一项(骨架脚位数两边相等视为标准骨架,否则视为非标准骨架),按ENTER键确认.然后输入变压器总脚数.
4、资料提取:
按MEU-L、MEU-R(菜单选择)键选择所需提取料号,按[Enter]键确认.
5、资料删除:
5.1.全部资料的清除:在按SYS键进入系统设置屏后,光标移ALL DELID(全部编程资料清除)项,按[Enter]键确认进入编程资料删除屏,用MEU-L、MEU-R(菜单选择)键选定为YES,并按[Enter]键确认.
制定部门
品管课
发行日期
2010-06-01
编号
WI-PG-19
标题
综合测试仪操作规范(二)
版本
A/0
页次
4-3
2.3.2.绕组设置:变压器代号设置屏各项设置完,按PG-DN(下一屏)键进入变压器绕组设置屏.如为标准骨架,先输入产品电感脚位,然后再输入各绕组起始脚位即可。如为非标准骨架,按以上要求输入时,还须输入相对应的治具超始脚位.
2.2.7.测试间歇时间(TP):按数字键设定一定的延迟时间(0.0-20.0秒),按ENTER键确认.
2.2.8.治具延迟时间(Td):按数字键设定一定的延迟时间(0.00-2.00秒),按ENTER键确认.
2.2.9.不合格处理(NOGO):在CONT(继续)、STOP(停止)中选择CONT(继续)按ENTER键确认.

LED驱动电源测试规范

LED驱动电源测试规范


Ⅰ级:‐40~70℃; Ⅱ级:‐25~60℃; Ⅲ级: (1). 试验前记录待测品输入功率,输出电压及 HI-POT 状况.
‐10~50℃
(2). 将确认后的待测品置入恒温恒湿机内, 以无包装,非操 高低温交变湿热试验
温度循环

储存、运输:‐50~85 ℃
ห้องสมุดไป่ตู้
作状态下.
箱、电子负载、交流
测试
操作温度条件: 通常为低温度-40 ℃ 25℃、33℃和 (3). 设定温度顺序为66±2 ℃保持1小时, 33±2 ℃和湿度 电源、电量测试仪
系统所记录的过程, (5). 试验完成后, 温度回到室温再将待测物从恒温恒湿机中
移出,放置样品在空气中4Hr 再确认外观, 结构及电气性能是
否有异常.
外壳防护等级不应低于IP65
将电源放入1米深处水中持续工作72小时以上,水温25℃,复 测电源性能及外观与测试之前一致,无其它不良
恒温水箱,钢卷 尺,交流电源,电 子负载,万用表
异味、无响声、无爆裂声、无烟。
(有无异味、有无响声、有无爆裂声、有无烟)
采用平均故障间隔时间(MTBF)衡量系统的可靠性
水平。产品的常温平均无故障间隔时间(MTBF)的 最小值应不少于200000小时。常温下寿命时间室内 应用应不少于30,000小时,室外应用应不少于
成品灯具接额定输入电源,进行老化测试, 复测电源性能及 外观与测试之前一致,无其它不良
适用于室外防 水电源,不适用 室内源
喷雾周期/h
2
喷雾温度/℃
15~35
湿热贮存周期/h
20~22
贮存温度/%
40±2
贮存湿度/℃
93(-3,+2)

电池综合测试仪操作指导书

电池综合测试仪操作指导书

电池综合测试仪操作指导书一、引言:电池综合测试仪是一种用于对各种类型电池进行检测和测量的设备。

本指导书旨在为用户提供电池综合测试仪的操作指导和维护说明,以保证设备的正常运行和延长设备的使用寿命。

二、设备概述:1. 设备外观:电池综合测试仪整机由金属外壳、操作面板、显示屏、连接端口等组成。

外观坚固美观,便于操作。

2. 主要功能:该设备具有电池充放电测试、内阻测试、容量测试、循环测试等多种功能,能够满足不同类型电池的测试需求。

三、操作步骤:1. 准备工作:a. 将电池综合测试仪放置在平稳的工作台面上,并连接设备电源。

b. 检查设备连接端口和电源线是否连接稳固,确保设备和电源供应正常。

c. 准备待测的电池,并确保其电量剩余充足。

2. 开机与设置:a. 按下设备的电源开关,待设备启动完成后,进入主界面。

b. 使用操作面板上的多功能按键,选择设备的测试类型和测试参数。

c. 在显示屏上确认所设置的测试参数,并按下确认键,完成设置。

3. 连接电池:a. 根据电池的连接类型,选择合适的连接线和电池夹,将测试仪与待测电池连接。

b. 确保连接稳固可靠,并避免接触不到位或短路等问题。

4. 进行测试:a. 按下设备上的开始测试按键,设备将开始执行所设置的测试方案。

b. 在测试过程中,可以通过显示屏上的数据及时了解电池的测试结果。

5. 测试结果分析:a. 当测试完成后,设备将自动显示出测试结果。

b. 根据测试结果,对电池的性能进行分析和评估,并根据需要进行数据记录、报告打印等操作。

6. 设备维护:a. 在操作指导书中提供设备维护及保养的详细说明,建议用户定期对设备进行检查和维护,以确保设备的正常运行。

四、注意事项:1. 在连接电池和设备时,务必确保电源已关闭,以避免电流冲击或其他安全隐患。

2. 使用正确的测试参数和测试方法,以确保测试结果的准确性和可靠性。

3. 注意设备的工作环境、温度、湿度等因素,避免长时间暴露在高温或潮湿环境中。

LED驱动电源测试方法

LED驱动电源测试方法

试验前记录待测品输入功率, 输出电压及 HI-POT 状况.将确认 后的待测品置入恒温恒湿机内, 以无包装,非操作状态下.设定温 度顺序为66±2 ℃保持1小时, 33 高低温交变 ±2 ℃和湿度90±2%保持1小时, 湿热试验箱 -40±2 ℃保持1小时,25±2 ℃和 电子负载/灯 湿度50±2%保持30分钟,为一个循 负载 环.启动恒温恒湿机, 然后记录其 稳压电源 温度与时间的图形, 监视系统所 记录的过程,试验完成后, 温度回 到室温再将待测物从恒温恒湿机 中移出,放置样品在空气中4Hr 再 确认外观, 结构及电气性能是否 有异常. 1,使用双通道示波器,两个探头 都可以用,如果示波器的供电电 源没有隔离,请拔掉插头上地线 引脚。2,通道1测试AC输入整流 桥后的电解电容的正负极/通道1 测试AC输入电流。3,通道2接在 MOS管得S极或原边辅助电源的正 负极或输出的正负极/接到积分球 里的光学探头。4,示波器设置为 边沿触发的上升沿触发,就可以 测了。5,两个波形的时间差就是 开机时间
效率
生产厂家规格书
待机功耗
生产厂家规格书
稳压电源 功率计
序号 输入电 压范围 1 2 3 4 5
电压 220 176 176 264 264
频率 50 47 53 47 53
稳压电源供电给灯具,按以上电 压值、频率值进行测试,分别再 稳定2分钟,电源应能在标称工作 范围内工作。
稳压电源 功率计
电源的输入电压 范围为(220± 44)V、频率范围 为(50±3)Hz;分 别在稳定2分钟 后,测出并记录 输出电流的值。
耐压测试仪
满载一般是指当 输出电流达到最 大额定输出电 流,即认为该电 源满载输出
温升
电子负载 稳压电源 热电偶温度 计

LED驱动电源测试方法(精)

LED驱动电源测试方法(精)

高温测试试验时间:4小时;通常为温度: 40℃(或其他厂家提供温度)将待测品置于温控室内, 依规格设定好输入输出测试条件, 然后开机;依规格设定好温控室的温度和湿度,然后启动温控室;定时记录待测品输入功率和输出电压,以及待测品是否有异常;做完测试后回温到室温,再将待测品从温控室中移出, 在常温环境下至少恢复4 小时.然后确认其外观和电气性能有无异常高低温交变湿热试验箱电子负载稳压电源将待测品置于温控室内, 依规格设定好输入输出测试条件, 然后开机;依规格设定好温控室的温度和湿度,然后启动温控室;定时记试验时间:4小时;通常温度为:0 录待测品输入功率和输出电压,以低温测试及待测品是否有异常;做完测试后℃(或其他厂家提供温度)回温到室温,再将待测品从温控室中移出, 在常温环境下至少恢复4 小时.然后确认其外观和电气性能有无异常将驱动电源(带负载)接上电量测试仪,然后将电量测试仪接到调压器输出,将调压器接上电源。

调节电压旋钮为150V打开开关点亮5分钟然后关掉开关1分钟,测试5次查看电源完可正常工作、有无异味、有无响声、有无爆裂声、有无烟。

高低温交变湿热试验箱电子负载稳压电源参数设定:150V、260V各冲击5次每次开5分钟关1分钟。

根据高低高低压冲压冲击标准应电源完可正常工作击测试、无异味、无响声、无爆裂声、无烟电子负载稳压电源电源开关测试仪Ⅰ级:‐40~70℃;Ⅱ级:‐25 ~60℃;Ⅲ级:‐10~50℃储存、运输:‐50~85 ℃操作温度条件: 通常为低温度-40 温度循℃、25℃、33℃和高温度66 ℃环测试 (湿度: 50-90%, 试验至少24个循环。

注:要看具体标准要求或客户要求,上述仅作为参考试验前记录待测品输入功率, 输出电压及 HI-POT 状况.将确认后的待测品置入恒温恒湿机内, 以无包装,非操作状态下.设定温度顺序为66±2 ℃保持1小时, 33 高低温交变 ±2 ℃和湿度90±2%保持1小时, 湿热试验箱 -40±2 ℃保持1小时,25±2 ℃和电子负载/灯湿度50±2%保持30分钟,为一个循负载环.启动恒温恒湿机, 然后记录其稳压电源温度与时间的图形, 监视系统所记录的过程,试验完成后, 温度回到室温再将待测物从恒温恒湿机中移出,放置样品在空气中4Hr 再确认外观, 结构及电气性能是否有异常. 1,使用双通道示波器,两个探头都可以用,如果示波器的供电电源没有隔离,请拔掉插头上地线引脚。

WT2080 Ver1301最新

WT2080 Ver1301最新

-3-
的。WT2080 将帮助解决这个问题。如果窄频测试与宽频测试数据差 不多,表明高频反馈基本已滤除,及滤波器已达到效果;如果两者 测试数据相差较大,应改进滤波器。
与传统的工频测量仪器(通常频响小于 10KHz)相比,若测量有 高频反馈而滤波器未设计合理的驱动电源,这类传统仪器会出现如 下测量误差:
(2) 输入特性测试(直流) a.测量输入电压、电流、功率; b.电压范围:1V~500V; 电流范围:5mA~8A; 功率范围:0.15W~4000W
(3) 输出特性测试(交流) a、测量灯电压、灯电流、灯功率 b、电压范围:1~300V(CF=3) 电流范围:5mA~2.7A(CF=3) 功率范围:0.015~800W
WT2080 LED 驱动 电源综合性能测试仪
地址: 杭州市拱墅科技园祥园路 37 号 D 座二楼 Tel: 0571-88262180 Fax: 0571-88262180 E-mail: service@
Ver1301
安全规定
在使用本仪器的所有过程中必须注意下列安全规定,如果不 合理使用,仪器所提供的功能可能受损。
-6-
3.技术指标
交流:
项目
基本误差
测试条件
电压
电流 功率 功率因数 频率
±(0.1%读数+0.1%量程+1 个字) 输入波形:正弦波;
±(0.002+0.001/读数+1 字) ±0.1%读数
输入频率:45Hz~65Hz; 仪器校准后 12 个月内。
谐波(有效值)
±(0.1%量程+5%读数)
灯电压
“∧”键:在谐波分析状态时,用于显示谐波,按此键,谐波 次数依次增大显示。在和 0 次谐波之间有电压、电流波峰比显示。 到 50 次后回到显示“THD”。

VICTOR 7900 LED驱动电源性能测试仪说明书 (4).pdf

VICTOR 7900 LED驱动电源性能测试仪说明书 (4).pdf

表 1-6 说明: n 为谐波次数,在谐波显示界面中,可以直接查看 1-25 次谐波的数值。
谐波测量功能达的次数 如下表所示可以指定的谐波次数。
2.关于本书内容,我们确认正确无误,但是一旦您发现有不妥或错误时,请与我们取得联系。
3.本手册的版权归胜利仪器所有。在未经本公司书面许可的情况下,严禁以任何形式复制、 传递、分发和存储本手册的任何内容。
4.本公司遵循持续发展的策略。因此,本公司保留在不预先通知的情况下,对本手册中描述 的任何产品进行修改和改进的权力,本手册的内容可能因为修改和改进而产生未经预告的变更。 如有不详之处,请参照本手册提供的信息联系。
深圳市驿生胜利科技有限公司
目录
前言............................................................................................................................................. 1 第一章 概述.............................................................................................................................3
5.在产品使用过程中出现任何不正常事项或意外之处,请参照本手册提供的信息联系。
安全须知:请先阅读
只能依照本手册的规定使用测试仪及其附件。否则,测试仪及其附件提供的保护可能会失 效。警告一词代表对使用者构成危险的情况或行为。小心一词代表对测试仪可能造成损坏的情况 或行为。
警告
请遵守以下注意事项。如不遵守,可能导致伤亡。

综合测试仪操作规范

综合测试仪操作规范

1.操作使用方法:2.注意事项:1)热态运行过程中,如未切断试验电源,不许按“ COLD ”键,否则容易损坏仪2)在冷阻锁存状态或热态过程中都可以修改冷阻锁存值,该值可用于计算温升,并可以断电保存。

3)设定功能在全过程有效,即在任何状态下都可以随时实现设定功能。

4)在温度设定状态下,随着试验进行,T1如果发生变化,须经常设定(修改设定值),保证测量结果的准确。

5)试验电源电压不能超过500V。

6)要求被测品的绕组电阻值在仪器量程范围内(2000欧姆),电流须小于20A7)试验电源电压要求稳定,避免急剧波动和高频信号的串入。

8)仪器适用于试验工作电源为工频信号,不适用于高频工作电源信号。

9)如果绕组未经冷态测量没有冷态电阻值就进入热态测试这样显示的数值为错误的。

第一次使用仪器这前,先阅读说明书。

在开机或使用过程中,发现仪器冒烟或难闻气味,立即切断电源并拔下电源插头。

当电源开关打开时,不要使用高于仪器的电压和电流额定最大允许值的电压或电流。

3.保养标准:审核编制一、操作使用方法1、 准备工作1. 1使用前的准备:1.1.1工作电压的要求和选择:安全性能综合测试仪使用 AC220V ± 10%,50HZ ± 5%勺单相电源。

同时 必须使用正确规格的保险丝(F5A )。

在更换保险丝前,必须关闭输入电源,拔下电源线,以避免危险。

在接上工作电源前,必须先确认所使用的电源插座是否带有地线。

安全性能综合测试仪是使用三芯电 源线,当电源线插到具有地线的插座时,即已完成机壳接地。

1.1.2输入电压的要求和选择:泄漏、功率、启动及耐压的测试需要外接 AC220V ,50HZ 或60HZ 的 单相交流电源。

为了测试结果的精确与稳定,已经选用稳压变频电源,选用的电源输出功率不应小于 安全性能综合测试仪内部隔离变压器的容量。

1. 2使用前的检查1.2.1自检通过后逐一设置测试项,启动测试,观察各测试项显示设置情况:接地因开路报警, 绝缘 显示设置电压、电阻大于1000M Q ,耐压显示设置电压、漏电流有较小零点,泄漏显示负载电压、泄 漏电流为零或有较小零点,功率、启动测试为零而报 1.2.2若有异常现象,如仪器无法启动、不显示、按键失灵、无交流接触器动作或无电压电流输出, 请检查保险丝是否完好和各连接电缆连接是否良好。

电参数测试仪器UI2050说明书,可检测谐波

电参数测试仪器UI2050说明书,可检测谐波

1 2 5 5 5 7 8 8 8 8 9 9 9 9 9 10 11 11 11 11 14 14
第三章
3.1 3.2
特点、技术指标
仪器特点 仪器功能 3.2.1 输入特性测试(交流) 3.2.2 输入特性测试(直流) 3.2.3 输出特性测试(交流) 3.2.4 输出特性测试(直流) 3.2.5 输出启动测试(直流)
(C k ) Σ K= 2 C1
n
2
TH D =
10 0%
CSA 计算方法:
(C k ) Σ K= 2 (C k ) Σ K= 1
n n
2
TH D =
10 0%
2
上述两公式中: THD:表示电压或电流总谐波失真的相对值 CK:表示电压或电流的第 K 次谐波有效值 K:谐波次数 n:最大谐波次数(本仪器为 39) C1:电压或电流的基波(即 1 次谐波)的有效值 2.2 输出特性测试原理
伏 达 仪 器
- 11 -
第四章
操作说明
☻在操作测试仪器前,一定要仔细地阅读本章内容!
4.1 操作安全预防措施 1、确认仪器的供电电源为 220V±10%范围内(超出其范围,有可能导致 仪器不能正常工作,或发生不能预知的危险) 。 2、仪器电源供电应有规范的接地端。 3、切勿将仪器外壳取下,仪器内部有些地方存在高压,不慎接触可能会 发生触电事故。 4、在仪器连接被测对象前,必须切断被测对象的供电;当被测对象从仪 器上卸下前,请先把被测对象的供电切断,否则有可能发生触电事故。 5、为保证安全,连接导线与仪器的接线端子之间的连接要可靠、牢固。 6、若一旦发现仪器发出异味或冒烟,请立即切断仪器的供电电源和被测 对象的供电电源,并尽快与伏达的代理商或伏达总部联系。 4.2 接线注意事项 1、当测量电流或电压包含高频成分, 接线时应注意可能会产生干扰和噪声 问题。 2、接线应尽量短,测量电流接线应使用较粗的多股导线。 3、为减少对地的分布电容,测量接线应尽可能远离仪器的金属外壳。 4.3 仪器前面板 本仪器采用了八窗口同时显示输入、输出各参数,使得读数非常方便,上 面四个窗口显示输入特性参数,下面四个窗口显示输出特性参数。

LED驱动电源测试规范V1.0

LED驱动电源测试规范V1.0

修改记录目录1 前言 (5)2 范围 (5)3 术语与定义 (5)3.1 照明LED电源驱动器 (5)3.2 额定值 (5)3.3 额定输入电压 (5)3.4 额定输出功率 (6)3.5 额定输出电压 (6)3.6 额定输出电流 (6)3.7 纹波 (6)3.8 纹波电流 (7)3.9 纹波峰峰电流 (7)3.10 调光电流 (7)3.11 调光频率 (8)3.12 调光占空比 (8)3.13 效率 (8)3.14 启动时间 (9)3.15 开机过冲电流 (9)3.16 关机时间 (10)3.17 上升时间 (10)3.18 下降时间 (11)3.19 输入浪涌电流 (11)3.20 输入有效电流 (12)3.21 输入峰值电流 (12)3.22 输入功率 (12)3.23 电流谐波 (12)3.24 输入功率因素 (13)3.25 输入电压调整率 (13)3.26 负载调整率 (13)3.27 短路保护 (13)3.28 过电压保护 (13)3.29 过电流保护 (14)3.30 爬电距离 (14)3.31 电气间隙 (14)3.32 介电强度 (14)3.33 双重绝缘 (14)3.34 加强绝缘 (14)3.35 闪络 (15)4 测试项目 (15)4.1 电气特性测试 (15)4.1.1 输入特性测试 (15)4.1.1.1 输入浪涌电流 (17)4.1.1.2 输入有效值电流 (18)4.1.1.3 输入峰值电流 (19)4.1.1.4 输入功率与输入功率因素 (21)4.1.1.5 输入电流谐波 (22)4.1.1.6 输入电源失真模拟 (24)4.1.2 输出特性测试 (25)4.1.2.1 输出电压 (25)4.1.2.2 输出电流 (26)4.1.2.3 纹波电流 (27)4.1.2.4 调光电流/频率/占空比 (29)4.1.2.5 效率 (29)4.1.2.6 开机过冲幅度 (30)4.1.3 稳定特性测试 (32)4.1.3.1 电压调整率 (32)4.1.3.2 负载调整率 (33)4.1.3.3 总调变 (34)4.1.4 时序与瞬时特性测试 (36)4.1.4.1 开机时间 (36)4.1.4.2 关机时间 (37)4.1.4.3 上升时间 (38)4.1.4.4 下降时间 (40)4.1.5 保护特性测试 (42)4.1.5.1 短路保护 (42)4.1.5.2 过电压保护 (43)4.1.5.3 过电流保护 (44)4.1.5.4 过功率保护 (46)4.2 安全特性测试 (46)4.3 可靠性特性测试 (46)5 测试装置 (46)5.1 测试装置方框图 (46)5.2 测试仪器功能与规格 (47)6 参考文献 (47)7 附录 (47)1前言鉴于目前LED驱动电源缺乏统一的国家标准,市场产品质量参差不齐,对整个市场的正常发展带来了潜在隐患,特别是对LED灯具制造商选择驱动电源增加了难度。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

文件名称LED驱动电源综合测试仪操作规程生效日期: 2013-05-09 保管期限至该文件更新
LED驱动电源综合测试仪操作规程
1.目的:
制定标准LED驱动电源综合测试仪作业规范,确保各作业员的操作有标准可依。

2.范围:
适用于本公司LED驱动电源综合测试。

3.职责与权限:
3.1测试员负责日常仪器的保养及测试记录。

3.2质量部负责日常仪器的校验及监督使用情况。

4.作业内容:
4.1操作安全预防措施
4.1.1确认仪器的供电电源为 220V±10%范围内(超出其范围,有可能导致
仪器不能正常工作,或发生不能预知的危险)。

4.1.2仪器电源供电应有规范的接地端。

4.1.3切勿将仪器外壳取下,仪器内部有些地方存在高压,不慎接触可能会
发生触电事故。

4.1.4在仪器连接被测对象前,必须切断被测对象的供电;当被测对象从仪
器上卸下前,请先把被测对象的供电切断,否则有可能发生触电事故。

4.1.5为保证安全,连接导线与仪器的接线端子之间的连接要可靠、牢固。

4.1.6若一旦仪器发出异味或冒烟,请立即切断仪器的供电电源和被测对象
的供电电源,并尽快与代理商或仪器公司本部联系。

4.2测试:
4.2.1按仪器后面板接线柱标示的要求,分别接好供电线路和灯具负载线路。

4.2.2在电脑上打开LED驱动电源综合测试软件设定好测试参数
4.2.2打开仪器电源,打开灯具负载控制开关,等待参数稳定后,读出灯具的输入与输出功
率、功率因数、电压、电流,电流谐波,以及稳态后数据,导出数据保存。

4.2.3完成测试后,关闭灯具负载控制开关、关闭仪器电源、保存好测试记录后拆下产品。

4.3清洁
4.3.1所有灯具测试结束后,关闭电源收拾现场,清洁仪器并安全存放。

4.4保养:
4.4.1按照仪器的日保养记录表对仪器进行日常的保养。

4.5接线注意事项
4.5.1当测量电流或电压包含高频成分,接线时应注意可能会产生干扰和噪
声问题。

4.5.2接线应尽量短,测量电流接线应使用较粗的多股导线。

4.5.3为减少对地的分布电容,测量接线应尽可能远离仪器的金属外壳。

文件名称LED驱动电源综合测试仪操作规程生效日期: 2013-05-09 保管期限至该文件更新
4.5.1电源插座:仪器工作的输入电压,额定电压为 220V(AC)-50/60Hz
4.5.2接地端:仪器工作时应接大地
4.5.3 RS-232C 配备标准的 RS232 接口。

或可配备 RS485,DB9 串口接口的 1
脚为 A,2 脚为 B
4.5.4输入特性电压接线柱:接被测量负载输入特性电压,红线接线柱接输
入特性电压的正端,黑色接线柱接输入特性电压的负端
4.5.5输入特性电流接线柱:接被测量负载输入特性电流,红线接线柱接输
入特性电流的正端,黑色接线柱接输入特性电流的负端
4.5.6输出特性接线柱说明:输出特性的两个黑色接线术内部已短接。

上面
的两个红黑接线柱分别接 LED 的正端和负端,下面两个红黑接线柱分别 LED
驱动器的正端和负端
4.6保养:
4.6.1按照仪器的日保养记录表对仪器进行日常的保养。

相关文档
最新文档
