去耦合器使用说明书

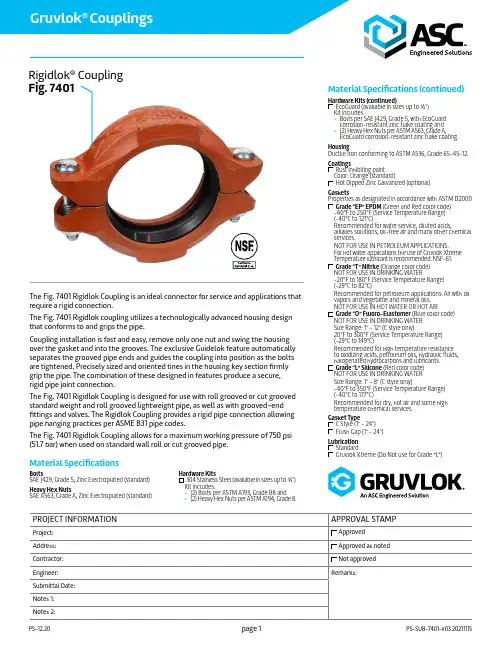

Rigidlok 耦合器产品说明书
PROJECT INFORMATIONAPPROVAL STAMPProject: Approved Address: Approved as noted Contractor:Not approved Engineer: Remarks:Submittal Date: Notes 1: Notes 2:Rigidlok ® Coupling F ig.7401The Fig. 7401 Rigidlok Coupling is an ideal connector for service and applications that require a rigid connection.The Fig. 7401 Rigidlok coupling utilizes a technologically advanced housing design that conforms to and grips the pipe.Coupling installation is fast and easy, remove only one nut and swing the housing over the gasket and into the grooves. The exclusive Guidelok feature automatically separates the grooved pipe ends and guides the coupling into position as the bolts are tightened. Precisely sized and oriented tines in the housing key section firmly grip the pipe. The combination of these designed in features produce a secure, rigid pipe joint connection.The Fig. 7401 Rigidlok Coupling is designed for use with roll grooved or cut grooved standard weight and roll grooved lightweight pipe, as well as with grooved-end fittings and valves. The Rigidlok Coupling provides a rigid pipe connection allowing pipe hanging practices per ASME B31 pipe codes.The Fig. 7401 Rigidlok Coupling allows for a maximum working pressure of 750 psi (51.7 bar) when used on standard wall roll or cut grooved pipe.Material Specifications (continued)Hardware Kits (continued)EcoGuard (available in sizes up to ¾") Kit includes:• Bolts per SAE J429, Grade 5, with EcoGuard corrosion-resistant zinc flake coating and • (2) Heavy Hex Nuts per ASTM A563, Grade A, EcoGuard corrosion-resistant zinc flake coating.HousingDuctile Iron conforming to ASTM A536, Grade 65-45-12.CoatingsRust inhibiting paint Color: Orange (standard)Hot Dipped Zinc Galvanized (optional)GasketsProperties as designated in accordance with ASTM D2000Grade “EP” EPDM (Green and Red color code) -40°F to 250°F (Service Temperature Range) (-40°C to 121°C)Recommended for water service, diluted acids,alkalies solutions, oil-free air and many other chemical services.NOT FOR USE IN PETROLEUM APPLICATIONS.For hot water applications the use of Gruvlok Xtreme Temperature lubricant is recommended. NSF-61.Grade “T” Nitrile (Orange color code) NOT FOR USE IN DRINKING WATER-20°F to 180°F (Service Temperature Range) (-29°C to 82°C)Recommended for petroleum applications. Air with oil vapors and vegetable and mineral oils. NOT FOR USE IN HOT WATER OR HOT AIRGrade “O” Fluoro-Elastomer (Blue color code) NOT FOR USE IN DRINKING WATER Size Range: 1" - 12" (C style only)20°F to 300°F (Service Temperature Range) (-29°C to 149°C)Recommended for high temperature resistance to oxidizing acids, petroleum oils, hydraulic fluids, halogenated hydrocarbons and lubricants.Grade “L” Silicone (Red color code) NOT FOR USE IN DRINKING WATER Size Range: 1" - 8" (C style only)-40°F to 350°F (Service Temperature Range) (-40°C to 177°C)Recommended for dry, hot air and some high temperature chemical services.Gasket TypeC Style (1" - 24")Flush Gap (1" - 24")Lubrication StandardGruvlok Xtreme (Do Not use for Grade “L”)Material SpecificationsBoltsSAE J429, Grade 5, Zinc Electroplated (standard)Heavy Hex NutsSAE A563, Grade A, Zinc Electroplated (standard)Hardware Kits304 Stainless Steel (available in sizes up to ¾") Kit includes:• (2) Bolts per ASTM A193, Grade B8 and • (2) Heavy Hex Nuts per ASTM A194, Grade 8.Rigidlok ® Coupling F ig.7401Notes:Range of Pipe End Seperation values are for roll grooved pipe and may be doubled for cut groove pipe.† Maximum Working Pressure Rating is for schedule 40 steel pipe. For light wall, stainless steel, aluminum and ISO pipe pressure ratings, please refer to the technical data section.For additional details see “Coupling Data Chart Notes” in the Introduction Section of the Gruvlok Catalog. See Installation & Assembly directions on last page.Nominal SizePipe O.D.Max. Working Pressure †Max. End LoadRange of Pipe End SeparationCoupling DimensionsCoupling BoltsApprox. Wt. Ea.XYZQty.SizeIn./DN(mm)In./mmPSI/barLbs./kNIn./mmIn./mmIn./mmIn./mmIn./mmLbs./kg11/2 1.9007502,1260-1/32351/817/823/8 x 21/4 1.84048.351.79.460-0.797613048M10 x 570.82 2.3757503,3230-1/3231/255/817/823/8 x 21/2 2.45060.351.714.780-0.798914348M10 x 63 1.121/2 2.8757504,8690-1/32461/817/823/8 x 21/2 2.96573.051.721.660-0.7910215648M10 x 63 1.33 O.D. 2.9967505,2070-1/3241/861/817/823/8 x 21/2 3.476.176.151.723.520-0.7910515648M10 x 63 1.53 3.5007507,2160-1/3243/471/417/821/2 x 3 3.68088.951.732.100-0.7912118448M12 x 76 1.64 4.50075011,9280-3/3257/883/821/821/2 x 3 5.0100114.351.753.060-2.3814921354M12 x 76 2.351/2 O.D. 5.50075017,8190-3/32793/421/825/8 x 31/2 6.9139.7139.751.779.260-2.3817824854M16 x 85 3.15 5.56375018,2290-3/3271021/825/8 x 31/2 6.9125141.351.781.090-2.3817825454M16 x 85 3.161/2 O.D. 6.50075024,8870-3/3281121/825/8 x 31/27.6165.1165.151.7110.700-2.3820327954M16 x 85 3.46 6.62575025,8540-3/3281/8111/821/825/8 x 31/27.9150168.351.7115.000-2.3820628354M16 x 853.6Sizes 1 ¾" - 14"Size 16"Sizes 18" - 24"Rigidlok ® Coupling F ig.7401Notes:Range of Pipe End Seperation values are for roll grooved pipe and may be doubled for cut groove pipe.† Maximum Working Pressure Rating is for schedule 40 steel pipe. For light wall, stainless steel, aluminum and ISO pipe pressure ratings, please refer to the technical data section.For additional details see “Coupling Data Chart Notes” in the Introduction Section of the Gruvlok Catalog. See Installation & Assembly directions on next page.Nominal SizePipe O.D.Max. Working Pressure †Max. End LoadRange of Pipe End SeparationCoupling DimensionsCoupling BoltsApprox. Wt. Ea.XYZQty.SizeIn./DN(mm)In./mmPSI/barLbs./kNIn./mmIn./mmIn./mmIn./mmIn./mmLbs./kg88.62560035,0560-3/32101/2141/825/823/4 x 41/215.9200219.141.4155.940-2.3826735967M20 x 1107.21010.75050045,3810-3/32127/8171/225/82 1 x 625.6250273.134.5201.870-2.3832744567M24 x 15011.61212.75040051,0700-3/3215191/225/827/8 x 630.5300323.927.6227.170-2.3838149567M22 x 15013.81414.00030046,1810-3/32161/4193/4327/8 x 51/236.1350355.620.7205.430-2.3841350276M22 x 14016.41616.00030060,3190-3/32181/8221/4337/8 x 51/242.0400406.420.7268.310-2.3846056576M22 x 14019.11818.00030076,3410-3/32201/2243/831/84 1 x 451.6450457.220.7339.580-2.3852161979M24 x 10023.42020.00030094,2480-3/3223267/831/84 1 x 468.3500508.020.7419.230-2.3858168379M24 x 10031.02424.000250113,0970-3/32271/8307/831/841 x 489.3600609.617.2503.080-2.3868978479M24 x 10040.5Sizes 1 ¾" - 14"Size 16"Sizes 18" - 24"6 Assembly is CompleteVisually inspect the pipe joint to assure the coupling keys are fully engaged in the pipe grooves. The bolt pads are to have equal gaps on each side of the coupling.Notice: Visually inspect both sides of the coupling to ensure gaps between bolt pads are evenly spaced and are parallel. Anydeviations must be corrected before placing coupling into service.Notice: Sizes 16" and larger are cast inmultiple segments. To install the larger sizes align the tongue and pocket of the couplings appropriately and tighten the nuts alternately to the specified bolt torque. When properly assembled there will be a small equal gap between the adjacent bolt pads.ANSI Specified Bolt TorqueBolt SizeWrench SizeSpecified Bolt Torque*In.In.Ft.-Lbs3/811/1630-451/27/880-1005/811/16100-1303/411/4130-180115/8200-250* Non-lubricated bolt torques.1 Check & Lubricate GasketCheck gasket to be sure it is compatible for the intended service. Apply a thin coating of Gruvlok lubricant to the exterior surface and sealing lips of the gasket. Someapplications require lubrication of the entire gasket surface. Be careful that foreign particles do not adhere to lubricated surfaces.Notice: Gruvlok Xtreme Lubricant must be applied when used in dry pipe systems or freezer applications. separation. Pipe joint separation may result in significant property damage and serious injury.2 Gasket InstallationSlip the gasket over the pipe end making sure the gasket lip does not overhang the pipe end.On couplings 10" and larger it may be easier to turn the gasket inside out then lubricate and slide the gasket over the pipe end as shown.3 AlignmentAfter aligning the two pipe ends, pull the gasket into position centering it between the grooves on each pipe. Gasket should not extend into the groove on either pipe.On couplings 10" and larger, flip or roll the gasket into centered position.4 HousingsRemove one nut and bolt and loosen the other nut. Place one housing over the gasket, making sure the housing keys fit into the pipe grooves. Swing the other housing over the gasket and into the grooves on both pipes, making sure the tongue and recess of each housing is properly mated. Reinsert the bolt and run-up both nuts finger tight.5 Tighten NutsSecurely tighten nuts alternately and equally, keeping the gaps at the bolt pads evenly spaced.Notice: Uneven tightening may cause the gasket to pinch. Gasket should not be visible between segments after bolts are tightened.Check pipe ends for proper grooved dimensions and to ensure that the pipe is free of indentations, projections, or other imperfections that would prevent proper sealing of the gasket.F ig.7401 Rigidlok ® Coupling234516。
SSD固态去耦合器杂散排流技术规格说明书
固态去耦合器技术规格书共10页第2页第2页共10页0版目录1范围 (3)2名词定义 (3)3总体要求 (3)4遵循的标准及规范 (4)5供货范围及界面 (5)6技术要求 (5)7材料要求 (6)8铭牌/标志 (7)9铭牌/标志 (8)10包装和运输 (8)11技术文件提交要求 (8)12技术服务 (9)13验收 (9)14售后服务 (10)固态去耦合器技术规格书共10页第3页第3页共10页0版1范围本技术规格书规定了固态去耦合器性能、材料、测试、检验、运输和验收等方面的最低要求。
本技术规格书适用粤西天然气主干管网茂名-阳江干线项目所用固态去耦合器及附件的采购。
2名词定义本技术规格书用到的名词定义如下：业主：广东省天然气管网有限公司；设计：河南汇龙合金材料有限公司；供货商：为业主设计、制造、提供成套固态去耦合器的公司或厂家。
分包商：设计和制造分包合同所规定的固态去耦合器的公司或厂家。
技术规格书：说明向业主提供的固态去耦合器、服务或工艺必须满足的要求，以及验证这些要求所需的程序的书面规定。
技术条件：用于规定固态去耦合器达到的各项性能指标和质量要求的文件。
数据单：根据工程项目实际情况，用于描述固态去耦合器的订货参数的文件及表格；应按照建设项目管理程序，经审批后用于订货。
技术评分表：招/投标过程中的技术组评分标准表格。
专用技术要求：指项目对固态去耦合器的特殊要求、业主的专门要求、以及需对“技术条件”规定进行修改或调整的内容。
质保期：是指供货商承诺的对所供产品因质量问题而出现故障时提供免费维修及保养的时间段。
3总体要求3.1供货商资质要求3.1.1供货商证书要求供货商及分包商应具有中华人民共和国或相应国际认证机构颁发的有效ISO14001环境管理体系认证证书、ISO9001质量体系认证证书。
或相应的CE、UL或ETL产品认证证书。
3.1.2供货商业绩和经验要求供货商应具有良好的商业信誉和业绩，近三年经营活动中无违法记录。
杂散电流 固态去耦合-概述说明以及解释
杂散电流固态去耦合-概述说明以及解释1.引言1.1 概述杂散电流是指在电子电路中产生的无用的电流，它会对电路的正常工作产生干扰和负面影响。
在电子设备中，由于各种因素的存在，如电路布局不佳、电源噪声、地线回流等，杂散电流很难完全避免。
固态去耦合技术是一种用于减少杂散电流的方法，它主要通过在电路中引入去耦电容器来实现。
去耦电容器可以将直流和交流信号进行分离，使得杂散电流能够流入地线，从而减少其对电路的干扰。
通过选择合适的去耦电容器参数，可以有效降低杂散电流的水平，提高电路的工作稳定性和可靠性。
然而，固态去耦合技术并非万能的解决方案，它也存在一些限制和局限性。
首先，选择合适的去耦电容器参数需要对电路进行精确的分析和模拟，这对设计师的要求相对较高。
其次，固态去耦合技术在一些特定应用环境下可能会受到限制，如高频电路、噪声敏感电路等。
综上所述，杂散电流是一个在电子电路中常见的问题，但通过固态去耦合技术可以有效地减少其对电路的干扰。
然而，设计师需要在实际应用中充分考虑电路的特性和限制，以选择最合适的去耦电容器参数，从而实现优化的电路设计。
1.2文章结构文章结构部分的内容如下：在本文中，我们将按照以下结构来组织论述。
首先，在引言部分，我们将对杂散电流和固态去耦合进行概述，说明其重要性和应用背景。
然后，我们将介绍本文的目的，也就是我们撰写这篇文章的动机和目标。
接下来，我们将进入正文部分。
在正文的第一个要点中，我们将详细讨论杂散电流的概念、产生原因以及对电路性能的影响。
我们将介绍不同类型的杂散电流，并分析其对电子设备的影响和可能的解决方法。
在第二个要点中，我们将重点讨论固态去耦合的概念、原理和设计方法。
我们将介绍固态去耦合器件的工作原理，以及其在电子电路中的应用场景。
同时，我们还将探讨固态去耦合技术的优势和局限性，并提供一些实例来进一步说明其重要性和实用性。
在第三个要点中，我们将进一步深入探讨杂散电流和固态去耦合之间的关系。
耦合器安全操作及保养规程
耦合器安全操作及保养规程一、前言耦合器是将两个轴连接起来的重要部件，在各类机械设备中都有广泛的应用。
由于是机械构件，一定程度上难以避免磨损和老化，所以在使用过程中，必须要严格遵守相关的安全操作规程和保养要求，以确保其正常的使用寿命和安全。
二、使用前须知1.轴承、轴颈磨损、外形变形时，要注意检查，必须进行维修、更换或调整；2.检查耦合器的联接螺栓，必须保持螺栓的拉紧力；3.使用时禁止暴力撞击产品；4.耦合器拆卸时，必须将两端轴的位置记录下来，被拆卸后必须按照记录的位置进行重新安装。
三、安全操作规程1. 耦合器安装1.在进行安装前，要确保耦合器内部无异物、干净，在拆除包装时应该特别小心，避免造成不必要的损坏；2.耦合器安装前，应检查轴承是否有油、标准位置是否正确；3.装配时不应有氧化铁屑及油污或其它异物对零部件造成其它损坏，并使生产过程标准化，确保同时运转方向；4.安装前应检查耦合器联接螺栓是否拧紧，应用六角法的扳手依顺时针方向每个螺栓劣施一个相等的扭力,不可安装过紧，绝对不可用敲打用法，以达到联接密封效果。
2. 耦合器使用1.操作人员应该具备特定的技能和知识，以确保安全操作；2.使用过程中，应该注意以下几点：–不允许超负荷使用，确保能够长期稳定使用；–避免突然停止和启动，以避免机械损伤；–保持通风良好，避免发生过热等现象；–操作过程中，如有异常情况应及时停机检查处理；3.定期进行维护保养，及时更换老化的零部件，保养保养好润滑、清洗、防锈、调整等，以延长使用寿命。
3. 耦合器维护保养1.定期检查耦合器内部结构是否损坏或变形；2.定期更换耦合器内部的密封胶垫和联接螺栓，并确保其紧固度；3.定期查询耦合器的联接螺栓进深情况，并补充润滑油；4.定期清洗零部件，以保证内部无异物积聚；5.定期进行工作环境的清洁，防止油污和灰尘等杂质进入耦合器内部。
特别是油污，会对耦合器的正常使用造成极度不利影响。
四、结语耦合器是机械设备中必不可少的部件，其正常使用和保养维护都是非常重要的。

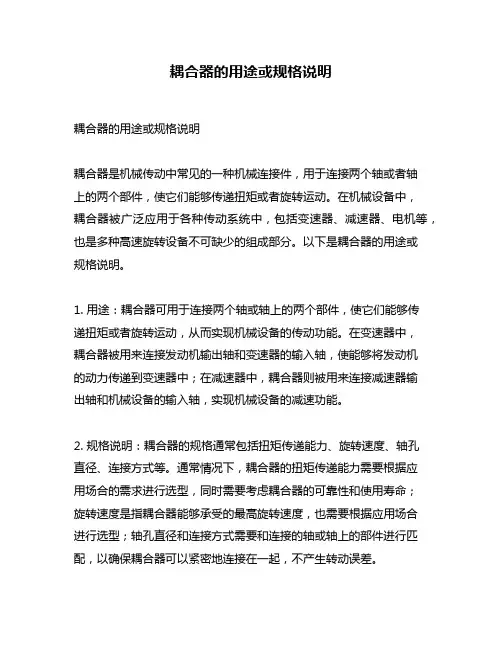

耦合器的用途或规格说明
耦合器的用途或规格说明
耦合器的用途或规格说明
耦合器是机械传动中常见的一种机械连接件，用于连接两个轴或者轴
上的两个部件，使它们能够传递扭矩或者旋转运动。
在机械设备中，
耦合器被广泛应用于各种传动系统中，包括变速器、减速器、电机等，也是多种高速旋转设备不可缺少的组成部分。
以下是耦合器的用途或
规格说明。
1. 用途：耦合器可用于连接两个轴或轴上的两个部件，使它们能够传
递扭矩或者旋转运动，从而实现机械设备的传动功能。
在变速器中，
耦合器被用来连接发动机输出轴和变速器的输入轴，使能够将发动机
的动力传递到变速器中；在减速器中，耦合器则被用来连接减速器输
出轴和机械设备的输入轴，实现机械设备的减速功能。
2. 规格说明：耦合器的规格通常包括扭矩传递能力、旋转速度、轴孔
直径、连接方式等。
通常情况下，耦合器的扭矩传递能力需要根据应
用场合的需求进行选型，同时需要考虑耦合器的可靠性和使用寿命；
旋转速度是指耦合器能够承受的最高旋转速度，也需要根据应用场合
进行选型；轴孔直径和连接方式需要和连接的轴或轴上的部件进行匹配，以确保耦合器可以紧密地连接在一起，不产生转动误差。
总的来说，耦合器是机械传动中一种重要的机械连接件，它能够连接
两个轴或者轴上的两个部件，实现扭矩或旋转运动的传递，同时也是
机械设备中不可或缺的重要组成部分。
在选择耦合器时，需要根据应
用场合的需求进行选型，确保耦合器的规格能够满足机械设备的要求，同时需要考虑耦合器的可靠性和使用寿命，以确保机械设备能够长期
安全稳定地运行。
固态去耦合器安装使用说明书
固态去耦合器
使
用
说
明
书
邦信防腐材料
2017年版
1：产品外观
2：产品介绍
邦信公司生产的固态去耦合器BX-SSD/EX-L100采用先进的固态技术非金属壳体，具有国家专利证书、产品的性能检测报告。
能安全有效的控制管道上交流杂散电流或雷电流对埋地管道的影响，延长管道的使用寿命。
同时，又能防止杂散电流在管道上汇集后对人体的危害以及对通信线路的干扰。
作为直流隔离和交流耦合装置，BX-SSD/EX-L100用于防止阴极保护电流达到预定的阈值电压，同时还能传导感应的交流电。
当电压力图超过阈值电压时，SSD立即切换到短路模式，以提供过压保护．当过电压过去之后，又自动切换回到直流隔离模式。
这样的运行方式可以进行无数次,这通常是由于交流故障电流或雷电电流引起。
SSD的
标准阂值电压为-2V/+2V。
阈值电压可以是绝对值电压，或峰值电压，在此电压处切换发生，此电压为跨于隔离器两端的市流和交流峰值电压之和。
这使跨于SSD端子上的箝位电压很低、很安全。
BX-SSD/EX-L100固态去耦合器可用于危险的场合(2类2区)。
3：主要技术参数
序号项目参数
1 固态去耦合器BX-SSD/EX-L100
2 直流启动电压(1mA) -2V/+2V
3 冲击通流容量（8/20µs）100kA
4 稳态电流45A
5 漏电流≤15μA
7 冲击试验（带包
装）GB/T2423.5-1
995
缘阻和外观。
固态去耦合器安装示意图（横面）固态去耦合器安装示意图（剖面）
邦信防腐材料2017年制版。
固态去耦合器使用指南
阴极保护系列产品固态去耦合器使用及维护指南013980997426陕西新通科技有限公司2009年10月一、概述固态去耦合器用于防止阴极保护电流达到预定的阈值电压，同时还能传导感应的交流电。
当电压力图超过阈值电压时，固态去耦合器立即切换到短路模式，以提供过压保护。
当过电压过去之后，又自动切换回到直流隔离模式。
这样的运行方式可以进行无数次,这通常是由于交流故障电流或雷电电流引起。
固态去耦合器的合理标准阂值电压为-2V/+2V（可根据现场情况调整）。
阈值电压可以是绝对值电压，或峰值电压，在此电压处切换发生，此电压为跨于隔离器两端的市流和交流峰值电压之和。
这使得跨于固态去耦合器端子上的箝位电压很低、很安全。
二、遵循标准IEC61643.1 连接低压配电系统的电涌保护器第1 部分：性能要求和试验方法NACE SP0177 减轻交流电和雷电对金属构筑物和腐蚀控制系统影响的措施；GB/T2423.1 电工电子产品环境试验第2 部分：试验方法试验A：低温试验GB/T2423.2 电工电子产品环境试验第2 部分：试验方法试验B：高温试验GB/T2423.3 电工电子产品环境试验第2 部分：试验方法试验C：恒定湿热试验GB/T2423.5 电工电子产品环境试验第2 部分：试验方法试验Ea 和导则：冲击GB/T2423.10 电工电子产品环境试验第2 部分：试验方法试验FC 和导则：振动（正弦）GB11032 交流无间隙金属氧化物避雷器；GB4208 外壳防护等级（IP 代码）；GB 18802.1-2002/IEC 61643-1《低压配电系统的电涌保护器（SPD）第1 部分：性能要求和试验方法》；SY/T0032 埋地钢制管道交流排流保护技术标准。
三、技术性能1、适应温度范围-45℃至+60℃2、相对湿度范围20%至90%3、性能参数表4、性能参数表四、外壳及安装说明1、固态去耦合器的外壳要求去耦合器的保护箱外壳为合金压铸件。
固态去耦合器
固态去耦合器简介固态去耦合器（Solid-State Decoupler）是一种用于去除电子系统中噪声和干扰的电路元件。
它主要通过提供非线性的电抗进行滤波和去耦的功能，有效地阻断由电源噪声引起的干扰信号传播到其他电路中。
固态去耦器在电子系统中广泛使用，可有效提高系统的性能和稳定性。
原理固态去耦器基于机电耦合效应，在电场的作用下实现其功能。
它由两个部分组成：电容和绝缘介质。
电容用于储存电荷，而绝缘介质则通过电场的作用来控制电荷的流动。
当外加电压改变时，绝缘介质中的电场力会导致电荷的重新分布，从而改变了电容器的电容。
这种电容随电压的变化而改变的特性使其成为去耦器的理想选择。
优势固态去耦器相对于传统的电子耦合器具有许多优势。
1.高度可靠性：固态去耦器由固态材料构成，不需要机械运动部件，因此具有较高的可靠性和寿命。
2.高频特性：固态去耦器对高频噪声的屏蔽效果较好，可以有效地滤除高频噪声和干扰信号。
3.尺寸小巧：由于采用固态材料，固态去耦器的体积相对较小，适用于小型电子设备和集成电路。
4.低功耗：固态去耦器由于没有机械部件，功耗较低，且不产生热量。
应用固态去耦器在电子系统中有广泛的应用。
1.通信系统：固态去耦器可以用于通信系统中的射频滤波器，有效地减少外部干扰信号对系统的影响，提高通信质量和稳定性。
2.数据中心：在大规模数据中心中，固态去耦器可以应用于服务器和网络设备的电源线路，帮助减少电源噪声对数据传输的影响，提高设备的性能和稳定性。
3.汽车电子：固态去耦器可以应用于汽车电子系统中，用于滤除引擎和电动机的噪声和振动，提高音频和视频设备的性能。
使用注意事项在使用固态去耦器时，需要注意以下几个方面。
1.滤波范围：根据具体电子系统的需要选择合适的固态去耦器，确保其滤波范围能够满足系统的要求。
2.热管理：固态去耦器在工作时会产生一定的热量，需要适当的散热设计，以保证其正常工作。
3.输入电压：固态去耦器的输入电压范围应与系统的电源电压匹配，以防止电压过高或过低损坏电路。
QOH-1去耦合器说明书(中文)
QOH-1去耦合器使用说明书1.产品用途去耦合器是一种嵌位式排流与浪涌保护器于一体的交流干扰防护产品。
主要应用于埋地长输管道工程。
在如下场合中：如在管道附件有高压输电线路铁塔/通讯铁塔以及它们的接地系统；如在高压输电线路与管道并行段的公共走廊内；如在管道与输电线路交叉位置处以及与电气化铁路并行的管段，安装去耦合器能有效降低直流、交流杂散电流或雷电流对埋地管道的影响，增强管道阴极保护电位测量时的稳定性。
2. 规范和标准—NFPA70 250-6（e）国家电气规程；—IEC61643.1-2005 连接低压配电系统的电涌保护器第1部分：性能要求和试验方法；—NACE RP0177 减轻交流电和雷电对金属构筑物和腐蚀控制系统影响的措施；—GB/T2423.1 电工电子产品环境试验第2部分：试验方法试验A：低温试验；—GB/T2423.2 电工电子产品环境试验第2部分：试验方法试验B：高温试验—GB/T2423.3 电工电子产品环境试验第2部分：试验方法试验C：恒定湿热试验—GB/T2423.5 电工电子产品环境试验第2部分：试验方法试验Ea和导则：冲击—GB/T2423.10 电工电子产品环境试验第2部分：试验方法试验FC和导则：振动（正弦）—GB11032 交流无间隙金属氧化物避雷器；—GB4208 外壳防护等级（IP代码）；—GB 18802.1-2002/IEC 61643-1《低压配电系统的电涌保护器（SPD）第1部分：性能要求和试验方法》；—SY/T0032—2002 埋地钢制管道交流排流保护技术标准。
3.定义◆隔离电压去耦合器直流漏电流为1mA时的电压值。
◆额定隔离电压（-U N/+U M）去耦合器运行于隔离直流导通交流状态下的标称电压值。
◆稳态电流去耦合器持续运行于导通状态下，流过去耦合器的最大直流或交流电流。
◆故障电流阴极保护系统中交流干扰源产生的瞬间干扰电流。
4. 主要技术性能4.1环境参数：使用温度：-45℃~+60℃；相对湿度：20%~90%RH；4.2隔离电压（直流漏电流为1mA）不大于1.2U N；4.3 额定隔离电压下的直流泄露电流小于1mA；4.4 稳态直流电流（在-2.6U N/+2.6U M条件下）≥3 A；4.5交流稳态电流（额定隔离电压-U N/+U M条件下）≥45A；4.6故障电流（AC、工频/30周波）：≥3500A；4.7 额定雷电冲击通流量（8/20µs）：100kA；4.8 防护等级：IP654.9外型尺寸：Φ250×370mm5. 应用安装接线：去耦合器箱体为IP65防护等级，便于室外安装。
AEG 800PB 分离耦合连接器 产品说明书
05/2017SPECIFICATIONS AND STANDARDSThe 800PB coupling connector meets the requirements of CENELEC HD 629.1.dismantling the connector.11The complete (K)(M)(P) 800PB/Gcoupling connector kit comprises 3x the following components:The kit also comprises silicone grease, field control mastic, installation rod, gloves, wipers, roll adhesive tape, installation instructions and crimp chart.For use with copper tape screened cables.Order: Kit MT.For use with copper wire screened cables. No earthing device is necessary.For use with other cable types.Please contact our representative.For outdoor applications.Order: +MWS.Connector housing(K)(M)(P)800BP/G 3 x (K)(M)(P)800PBM/G-S-W -Xcoupling connector kitCable reducer 430CA-WConductor contact TMBC-XConductor contact TBC-XORDERING INSTRUCTIONSTo order the coupling connector, select the ordering part number which gives you the best centring of your core insulation diameter and substitute X using table X, ac-cording to your conductor size and type.Add a 'K' for use up to 24 kV , add an 'M' for use up to 36 kV ,add a 'P' for use up to 42 kV .EXAMPLE:The cable is 24 kV , 150 mm 2 compact stranded copper with a diameter over core insulation of 27.5 mm.Order 3 x K800PB/G-S-18-95.240UN5 coupling connector kit.This product can also be installed using a411 CA.Please contact our representative.Contact rod and stud For use in potentially explosive atmospheres (for 12 kV max).Add -/ATEX to part number.。
固态去耦合器的工作原理说明与施工方法
固态去耦合器的工作原理说明与施工方法固态去耦合器作为一种电子设备中常用的元件，具有重要的工作原理和施工方法。
本文将详细介绍固态去耦合器的工作原理以及相关的施工方法，并协助读者更好地理解和应用这一元件。
一、工作原理说明固态去耦合器是一种电子元件，其主要功能是去除电路中的直流元件，并将交流信号和直流信号进行分离。
下面将详细阐述固态去耦合器的工作原理。
1. 直流信号去除：固态去耦合器通过使用特殊的电子元件，例如电容器和电感器，可以将直流信号从交流信号中分离出来。
交流信号可通过电容器进行传递，而电感器则可以阻止直流信号通过。
2. 信号分离：固态去耦合器使用二极管，将交流信号引入二极管，二极管仅允许电流沿一个方向流动，从而实现信号的分离。
通过这种方式，直流信号和交流信号可以得到有效的分离，以满足电路中的要求。
3. 防止信号干扰：固态去耦合器还可以起到防止信号干扰的作用。
例如，在音频放大器电路中，交流信号必须被放大，而直流信号将破坏输出的音频信号。
利用固态去耦合器，可以将直流信号去除，从而消除潜在的信号干扰问题。
二、施工方法了解固态去耦合器的工作原理后，下面将介绍一些固态去耦合器的常见施工方法，以供读者参考。
1. 选择合适的元器件：在进行固态去耦合器的施工时，首先要根据设计要求选择合适的元器件。
例如，选取合适的电容器和电感器，以及二极管等元器件。
2. 按照电路图进行布线：根据所选的元器件和电路图，进行相应的布线工作。
确保电路连接正确可靠，并注意避免短路或其他电路问题。
3. 进行电路测试：在完成布线之后，进行电路的测试，以确保固态去耦合器正常工作。
可以利用万用表或示波器等仪器进行测试，检查电路中是否有异常。
4. 调试和优化：如果在测试过程中发现电路工作不正常，及时进行调试和优化。
可以通过更换元器件、调整电路参数等方式，解决问题并提高电路的性能。
5. 定期维护：固态去耦合器在长期使用过程中，可能会出现老化或损坏的情况。
去耦合器使用说明书
固态去耦合器使用说明书遵循标准NFPA70 250-6（e）《国家电气规程》；IEC61643.1 《连接低压配电系统的电涌保护器第1 部分：性能要求和试验方法》；NACE SP0177 《减轻交流电和雷电对金属构筑物和腐蚀控制系统影响的措施》；GB/T2423.1 《电工电子产品环境试验第2 部分：试验方法试验A：低温试验》；GB/T2423.2 《电工电子产品环境试验第2 部分：试验方法试验B：高温试验》；GB/T2423.3 《电工电子产品环境试验第2 部分：试验方法试验 C：恒定湿热试验》；GB/T2423.5 《电工电子产品环境试验第2 部分：试验方法试验Ea 和导则：冲击》；GB/T2423.10 《电工电子产品环境试验第2 部分：试验方法试验FC 和导则：振动（正弦）》GB11032 《交流无间隙金属氧化物避雷器》；GB4208 《外壳防护等级（IP 代码）》；GB 18802.1-2002/IEC 61643-1《低压配电系统的电涌保护器（SPD）第1 部分：性能要求和试验方法》；SY/T0032 《埋地钢制管道交流排流保护技术标准》应用范围固态去耦合器可用于：●管道电位梯度垫(接地垫)的去耦合。
●对设备进行过交流故障、雷电和开关暂态过程的过电压保护●为了安全，用于不同的金属间的去耦合，这些会属在某些情况下会有交流耦合。
●在阴极保护系统中，电气设备的交流接地和直流隔离。
●消减交流感应电压。
在去耦合不同的金属时，固态去耦合器可用于两个接地系统之间，或应用在其它需要交流搭接的构筑物之间，同时防止这些构筑物之间的电偶腐蚀。
性能参数隔离电压当电压低于所选定的隔离电压时，固态去耦合器阻断直流电流流通，而允许交流电流通过。
当电压高于所选定的隔离电压时，固态去耦合器成为一个双向导电装置，允许所有的电流通过，以限制构筑物上的电压。
直流泄漏电流与隔离电压的关系正常情况下，20℃时各种型号的固态去耦合器在最大隔离电压下的直流泄漏电流均小于10mA，70℃时小于100mA，正常的阴极保护电压作用在固态去耦合器上时，在两种温度条件下的漏电电流通常都小于1mA，这个数值对于阴极保护系统来说，是微不足道的。
固态去耦合器使用说明书
去耦装置固态去耦合器使用说明书（MSSD-50/100A）西安铭鼎电气有限公司请妥善保存，以备有疑问时参考使用去耦装置—固态去耦合器一、概述随着埋地钢质管道阴极保护技术使用的越来越广泛，阴极保护系统的稳定性也备受关注。
但现实生产生活中，电磁干扰无处不在，电磁干扰对管道阴极保护系统的影响也同样存在。
因为电磁干扰造成阴极保护功能失效、加快腐蚀、损坏外加电流设备的事例屡见不鲜，所以解决干扰问题就成为阴极保护系统中非常重要的问题之一。
通常采用的电磁干扰解决方法是在管道上安装箝位式排流装置，排流装置可以有效的解决电磁干扰问题，将管道电位限制在可靠的水平。
但现有的排流装置也存在一定的问题，比如只能耐受幅值比较小的电磁干扰，不能有效的解决直击雷电流、感应雷电流、交流故障电流等等强能量的干扰。
去耦装置――固态去耦合器能很好解决线路的故障接地短路电流、高压线路上遭雷击的接地引入电流、电气化铁路运行时产生的杂散电流。
其它电磁振荡引起的管道上产生的杂散电流，只要接地良好，本产品可有效防护由以上情况产生的过电压或过电流对管道安全运行，及对管道阴极保护的影响，防止管道因电磁干扰而加速腐蚀，以及高电压电流对人员的安全威胁，对管道设备起到有效的保护作用。
二、引用标准NFPA70 250-6（e）《国家电气规程》IEC61643.1-2005《连接低压配电系统的电涌保护器第1部分：性能要求和试验方法》NACE RP0177《减轻交流电和雷电对金属构筑物和腐蚀控制系统影响的措施》GB18802.1-2002/IEC61643-1《低压配电系统的电涌保护器（SPD）第1部分：性能要求和试验方法》GB11032《交流无间隙金属氧化物避雷器》GB/T16935.1《低压系统内的绝缘配合第一部分：原理、要求和试验方法》GB/T19271.1《雷电电磁脉冲的防护第一部分：通则》GB50057《建筑物防雷设计规范》GB50251《输气管道工程设计规范》GB50253《输油管道工程设计规范》GB4208《外壳防护等级（IP代码）》GB/T2423《电工电子产品环境试验》SY/T0032-2000 《埋地钢制管道交流排流保护技术标准》三、工作原理采用整流装置对交直流干扰进行电流泄放和电压限制，采用压敏电阻型电涌保护器的快速响应特性和火花间隙型电涌保护器的大电流耐受特性和低残压特性对直击雷和感应雷进行排流和电压限制，各器件之间采用特殊的智能能量配合方式，保证交直流干扰和直击雷、感应雷干扰之间的智能切换、有效动作和能量配合。
去耦合器
LSD-50/200系列固态去耦合器
一.LSD-50/200系列固态去耦合器对管道杂散电流交直流排流，管道雷电泄放，管道故障电流泄放提出解决方案，按GB18802.1对第一级电涌保护器的试验方法进行试验，试验波形为10/350us
二.LSD-50/200系列固态去耦合器特点：
1、集钳位式排流、浪涌保护器和火花间隙于一体的交直流干扰产品，具有较高的AC鼓掌电流通断能力和极低的电压保护水平；
2、具有防护管道交直流干扰和交直流浮士的能力；
3、具有防护直击雷击中管道的大电流排流功能；
4、具有防护雷电电磁干扰的电阻性耦合、点荣幸耦合、点感性耦合的排流功能；
5、采用密封结构，电弧不易外泄，具有防爆功能；
6、防护等级高。
使用与室外、埋地灯不同环境的安装。
三．电气参数
额定隔离电压-2V/+2V
额定雷电冲击同流容量100kA
最大雷电冲击同流容量200kA
稳态交流电流50A
直流泄露电流≤1mA
故障电流3500A
工作温度-40-70
保护箱技术规格
安装形式和位置底下/地表
防爆类型防爆
外壳防爆等级1P65
外壳材料不锈钢
内部结构三防防潮、防盐雾、防细菌
内部大电流连接电缆硅橡胶
外形尺寸
长度500mm
直径150mm
四．安装和维护
1、将产品一端连接在管道上，一端连接在接地网上，接地网的接地电阻值应控
制在4欧姆之内；
2、本产品为免维护产品，但遇直击雷等强电流冲击次数的增加（超过15次），产品会存在劣化的可能，劣化即为产品损坏，失去作用。
固态去耦合器技术规格书
供货商应及时通报工作进度，并提前提醒业主可能的派代表到场检查。
4.3.4检测和检查
除非在订货单中特别指出，供货商应负担进行所有类型检测、接受检测和特别检测的费用。一般地说，所有检查和检测，除了安全类型检测外，都应在装运之前在制造车间中进行。因此，供货商和下级供货商应确保有合适的设备和组织。在检查和检测期间，供货商应为检查员提供适当的帮助，以便使他能够进行他的工作。
固态去耦合器应能适应温度为-45℃至+60℃、相对湿度为20%至90%的长期工作环境。去耦固态合器应采取防潮、防盐雾、防细菌等措施。
固态去耦合器应由供货商批量生Fra bibliotek，并且其部件也应该是批量生产的产品，且应该为市场上的标准部件。
3.2主要性能参数要求
供货商所提供的固态去耦合器必须满足下列技术参数的要求：
订货单中的技术条款的严格执行。供货商应明确产品的质量贯穿于生产过程中的各个环节，供货商的责任不会由于业主检查员的存在而有任何减少。
4.2分级检测
4.2.1类型检测
类型检测应确保固态去耦合器的类型与参考规范和原设计一致。类型检测应该在一台固态去耦合器上进行，供货商对这类检测负完全责任。类型检测中相对于安全性（对于处于危险区内的设备）的检测应由经过批准的实验室进行。
GB/T2423.3电工电子产品环境试验第2部分： 试验方法 试验C：恒定湿热试验
GB/T2423.5电工电子产品环境试验 第2部分：试验方法 试验Ea和导则：冲击
GB/T2423.10电工电子产品环境试验 第2部分：试验方法 试验FC和导则：振动（正弦）
GB11032交流无间隙金属氧化物避雷器；
GB4208外壳防护等级（IP代码）；
3.4.2铭牌
EM5070耦合去耦网络说明书
EM5070 适用于单相设备传导（骚扰电压）测量。由于设计原理上会存在较大的漏电流，要 求实际应用时需要良好接地，必要情况下，需要加隔离变压器配合使用，可选择 EM5060，容量 达到 900VA，满足大部分测试需求。
七、装箱单
装箱单 名称 耦合/去耦网络本体 射频线 说明书 保修卡 检测报告
数量 1台 BNC(公) 2 米 1册 1页 1页
6
电源供电输入端：电源供电输入接口，均为 4mm 的香蕉座； RF 接口：标准的 BNC 射频接口，常用于连接接收机或频谱仪； 被测设备（EUT）供电接口：被测设备电源供电输入接口，为 4mm 的香蕉座。
3
4.2、 EM5070 前后面板说明
1. EM5070-M1
前面板 1) 被测设备（EUT）供电接口：
150kHz-26MHz ，150Ω±20Ω 26MHz-80MHz， 150Ω+60Ω-45Ω 80MHz-230MHz ，150Ω±60Ω
（AE 端与 RF 端） 最差点：≥20dB
245mm（长）×100mm(宽)×100mm（高） 0.79kg
2
三、灯具测试示意图
四、面板说明 4.1、 EM5070 M1/M2/M3 上面板说明
2) 电源输入端：电源供电输入接口 L，
供电输入接口 N,为 4mm 的香蕉座；
为 m 的香蕉座；
2)被测设备（EUT）供电接口：被测设备电源
3) 电源输入端：电源供电输入接口 N，
供电输入接口 L,为 4mm 的香蕉座；
Bibby Turboflex Torsiflex Disc 耦合器产品说明书
