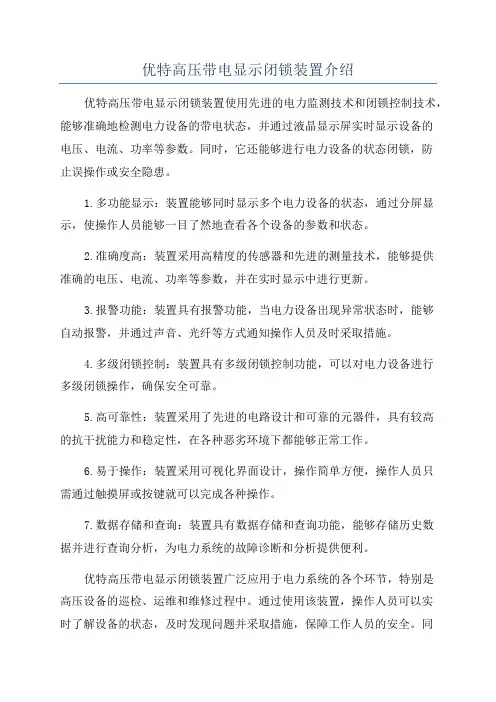

优特高压带电显示闭锁装置介绍
优特高压带电显示闭锁装置介绍
优特高压带电显示闭锁装置介绍优特高压带电显示闭锁装置使用先进的电力监测技术和闭锁控制技术,能够准确地检测电力设备的带电状态,并通过液晶显示屏实时显示设备的电压、电流、功率等参数。
同时,它还能够进行电力设备的状态闭锁,防止误操作或安全隐患。
1.多功能显示:装置能够同时显示多个电力设备的状态,通过分屏显示,使操作人员能够一目了然地查看各个设备的参数和状态。
2.准确度高:装置采用高精度的传感器和先进的测量技术,能够提供准确的电压、电流、功率等参数,并在实时显示中进行更新。
3.报警功能:装置具有报警功能,当电力设备出现异常状态时,能够自动报警,并通过声音、光纤等方式通知操作人员及时采取措施。
4.多级闭锁控制:装置具有多级闭锁控制功能,可以对电力设备进行多级闭锁操作,确保安全可靠。
5.高可靠性:装置采用了先进的电路设计和可靠的元器件,具有较高的抗干扰能力和稳定性,在各种恶劣环境下都能够正常工作。
6.易于操作:装置采用可视化界面设计,操作简单方便,操作人员只需通过触摸屏或按键就可以完成各种操作。
7.数据存储和查询:装置具有数据存储和查询功能,能够存储历史数据并进行查询分析,为电力系统的故障诊断和分析提供便利。
优特高压带电显示闭锁装置广泛应用于电力系统的各个环节,特别是高压设备的巡检、运维和维修过程中。
通过使用该装置,操作人员可以实时了解设备的状态,及时发现问题并采取措施,保障工作人员的安全。
同时,装置的闭锁功能可以避免人为操作导致的事故和损失,提高了电力系统的安全性和可靠性。
总之,优特高压带电显示闭锁装置是一种先进的电力系统安全设备,通过电力监测和闭锁控制技术,能够实时显示设备的状态并进行闭锁操作,为电力系统的安全运行提供了保障。
它具有多功能显示、准确度高、报警功能、多级闭锁控制、高可靠性等特点,被广泛应用于电力系统的巡检、运维和维修工作中。
珠海优特电力 UT-9935变压器保护测控装置 说明书
l UT-9933 适用于 110kV 及以下电压等级的两卷或三卷变压器一侧的电气测量,两组消弧线圈电流的测
量,有载调压变压器的电压分接头调节与显示,以及变压器中性点地刀的遥控分、合。
l UT-9934A 适用于110KV 及以下二圈变或三圈变的本体保护,同时具有双母线电压切换和一个操作回路功能。
量;对 110KV 终端线路保护(不需要距离保护的场合)也完全适用。
l UT-9912 适用于 35-110kV 直接接地系统或经消弧线圈接地系统的线路(母联)保护及测量控制;对于
35kV-110kV 经由电阻接地系统也完全适用。
l UT-9931A 适用于 110kV 及以下双卷变压器的主保护,装置还包含非电量保护动作后信号、动作事件记录
全套的保护和测控。 l UT-9941A
适用于各种电压等级,实现对一台断路器的控制和测量,具有遥控、遥测、遥信和事件记录功 能。 l UT-9941B
适用于各种电压等级,配合操作箱实现对一台断路器的控制和测量,具有遥控、遥测、遥信和 事件记录以及单相捕捉同期合闸功能。 l UT-9941C
适用于各种电压等级,实现对一台断路器的控制和测量,具有遥控、遥测、遥信和事件记录以 及单相捕捉同期合闸功能。 l UT-9951
适用于 110kV 及以下各种电压等级的中性点不接地、经消弧线圈或中值电阻接地系统的电容器 保护、测量、控制。 l UT-9961A
适用于 110kV 及以下电压等级母线的分段断路器自投。在用作分段断路器自投时,该装置同时 作为分段断路器的测量、控制和保护装置。 l UT-9961B
适用于 2000kW 及以上异步电动机的主保护,一般与 UT-9971 配合完成 2000kW 以上电动机的成 套保护。 l UT-9981
带电显示说明书
DXW(N)型高压带电显示装置说明书高压带电显示闭锁装置一、概述DXW(N)型高压带电显示闭锁装置(感应式)是一种新型的防止电气误操作装置,系感应式高压带电检测装置。
适用于交流50Hz、额定电压10~1000kV的户内外电气设备或网络,用于反映线路、母线、主变、电缆等带电状况,防止电气误操作。
该装置可安装在线路接地刀闸、母线接地刀闸、主变接地刀闸、临时接地点、开关柜网门及其它需要闭锁的地方实施强制闭锁,防止电气误操作。
DXN型户内高压带电显示闭锁装置(接触式),适用于监测户内频率为50Hz,额定电压为12-40.5KV变电站的户内进出线、母线、主变等电气设备是否带电,对被测一次线路的接地刀闸(临时接地点)、网门等进行闭锁,防止电气误操作。
本装置由支柱绝缘子传感器、显示器两部分组成,显示器中含有闭锁、验电回路。
显示装置中传感器可以用于各类型高压开关柜等成套设备。
高压带电显示闭锁装置不但可以监测设备带电状况,可以与监控防误、微机防误、机械程序锁、电磁锁等配合,实现强制闭锁户外接地刀闸、网门,户内开关柜接地刀闸及网门等,从而达到提高户外电气设备及户内成套高压开关设备防误性能。
本公司所产高压带电显示闭锁装置是根据2006年《国家电网公司防止电气误操作安全管理规定》第4.1.10条、2006年《国家电网公司安全技术劳动保护七项重点措施》第2.2.5条及《电业安全工作规程》第4.3.3条之要求而设计的,符合中华人民共和国电力行业标准DL/T 538-2006《高压带电显示装置技术条件》,验电功能符合中华人民共和国电力行业标准DL740-2000《电容型验电器》,且通过了国网武汉高压研究院型式试验。
本公司自一九九三年研发生产高压带电显示装置以来,一直努力做到设计先进、结构合理、功能齐全、安全可靠,具有明显的方向性、较高的灵敏度和可靠性,良好的抗干扰性能。
安装、使用、操作、维护简单方便,达到了国际领先水平。
二、DXW(N)型高压带电显示闭锁装置(感应式)(一)、产品型号输出类型:Q-监控防误Y-微机防误工作电源:AC220V ,DC110、220V,DC12V额定电压:(KV)设计序号W-户外型N-户内型高压带电显示闭锁装置图1 图2图3 图4图5 图6表1:产品型号及说明(二)、装置特点1、该装置采用感应原理,是非接触式高压带电检测装置。
高压带电显示闭锁装置的作用
高压带电显示闭锁装置的作用
要了解变电站安装高压带电显示闭锁装置的作用,赛普瑞首先希望大家知道什么是高压带电显示闭锁装置(高压带电显),高压带电显示闭锁装置是一种提示性的安全装置,可以直接安装在室内外电气设备上,直观显示出电气设备是否带有运行电压,方便现场运维人员判定线路是否有高压,安全装置上的指示灯将显示对应的颜色,当有高压时一般红灯指示,对相关操作机构进行强制闭锁,同时向报警电路、电磁锁回路、微机闭锁系统输送信号;无高压时绿灯指示,闭锁装置解锁。
高压带电显示闭锁装置的主要作用是对高压、超高压设备进行验电,通过指示灯直观地反映出高压线路或高压设备的带电状况,并输出闭锁信号,通过电磁锁对相关操作机构进行强制闭锁。
带电显探头
高压带电显
安装高压带电显
高压带电显探头
高压带电显主机
变电站常用的高压带电显示闭锁装置(赛普瑞)(DXW(N)12-SEPRI-40.5~1100kV系列高压带电显示闭锁装置)适用电压等级分别为40.5 kV、72.5kV、126kV、252kV、363kV、550kV、800kV、1100kV电压等级的高压输变电线路、GIS金属封闭组合电器及各种高压开关设备中。
高压带电显示闭锁装置(DXW(N)12-SEPRI-40.5~1100kV系列高压带
电显示闭锁装置)的传感器采用感应工作原理,不与带电体直接接触,安装简单方便,维护费用低,使用寿命长,安全可靠。
本装置符合电
力行业标准“DL/T 538-2006高压带电显示装置”的要求。
并通过了国家高压电器质量监督检验中心、西安高压电器研究院实验认证中心严
格的各项测试。
高压带电显示闭锁装置
1.GSW1C户外高压带电显示闭锁装置GSW1C 特点GSW1C户外高压带电显示闭锁装置能够使用电池供电,而且体积小巧,免除了电缆敷设的工作,方便了现场安装使用。
·使用高性能工业级CPU和高精度A/D采样,全面使用数字信号处理技术。
可以在现场进行标定,从而在35KV到750KV电压范围内满足高精度的使用要求。
·提供电气接点输出和电脑钥匙接口。
与优特五防钥匙紧密配合,提供与五防系统的数据交换接口,从而实现闭锁柜门、网门、接地刀闸等相关设备,有效防止人为操作事故的发生;·传感器单元采用电池供电(电池寿命大于3年)·传感器单元与显示单元之间采用无线通讯,不再使用电缆进行信号传输·显示单元可以使用外接电源或者电池供电(电池寿命大于3年)·相对原有产品具有体积小巧、安装方便、防护等级高等特点GSW1C 技术参数·温度范围:-40℃到70℃·海拔高度:< 3000米·工作湿度:日平均不大于95%·消耗功率:小于1.2mW·闭锁回路接点容量:AC220V / 8A·电源电压:AC 220V、DC220V或3.6V ER34615电池·动作寿命:大于5万次·额定频率:50Hz·外形尺寸:显示单元205×370×60mm (宽×高×厚)传感器 125×125×125mm (宽×高×厚)·适用电压等级: 35 kV ~750 kV2.GSW1户外高压带电显示闭锁装置GSW1显示单元外形传感器单元外观防雨箱外观GSW1特点GSW1户外高压带电显示闭锁装置采用感应方式工作,提供了接点、电脑钥匙通讯接口和UT-Net 无线网络接口。
GSW1能够实时将设备状态通过上送到五防服务器,将设备带电的状态的检测同变电站的防误操作系统无缝结合到一起,实现了防误逻辑实时判断,设备状态实时对位和操作过程实时监控等高级功能,最大化的保证了安全操作。
高压带电显示闭锁装置
高压带电显示闭锁装置一、概述1.1 简介DXN系列高压带电显示器与相应的电容传感器配套,可适用于户内额定电压为3.6-40.5KV频率为50Hz的开关设备上,用以反应显示器装置设置处高压回路带电状况,同时控制闭锁装置联动。
该带电显示闭锁装置采用长寿命、高光效发光二极管为发光体,大大提高了带电显示器的使用寿命,其性能指标符合IEC 61958(2000)国际标准和DL/T538-2006国内电力行业标准要求。
DXN系列高压带电显示闭锁装置不仅具有验电提示的功能,而且具有防误钥匙、电气闭锁接点等多种防误闭锁接口,配套锁具齐全,全面实现各种设备的强制闭锁需求。
1.2 适用范围DXN高压带电显示闭锁装置适用于交流50Hz 、额定电压6kV~35kV 的户内高压电气设备网络。
1.3主要技术参数●环境温度:-45℃-- 85℃●海拔高度:3000m●工作湿度:日平均不大于95%●消耗功率:小于1W●电源电压:24V ±15%●动作寿命:大于5 万次●指示灯亮度:大于100cd/m2●额定频率:50Hz●外形尺寸:130×30×29mm●额定显示工作电压(kV):6,10,351.4功能特点●与泰可电脑钥匙配合使用。
●使用普通的电容式支柱传感器;●钥匙接口电气隔离,安装简单方便,使用安全可靠;●无须标定,出场即可使用;●装置无须工作电源也能够实现状态的提示功能;●防腐蚀防潮湿。
1.5型号说明DX N-□□类型:T-提示型;Q-强制性电压等级:结构形式:N-户内式DX系列高压带电显示装置二、安装步骤2.1 电容式传感器要求必须与电容式支柱传感器配合使用,传感器感应电压大于200V,感应电流在0.1mA—1mA之间。
2.2 DXN安装端子的顺序如图所示:高压带电显示器的接线端接线编号:序号信号备注1 A A相感应信号2 B B相感应信号3 C C相感应信号4 N 机壳地接线原理图如下:2.3 调试确认接线正确;确认装置显示同高压设备的带电状况一致;用电脑钥匙测量带电状况,装置工作正常。
高压带电显示闭锁装置
DXW(N)20NYD---40.5~550kV 高压带电显示闭锁装置使用说明书南京亚电电力设备有限公司一、概述1、功能DXW(N)20NYD---40.5~550kV高压带电显示闭锁装置适用于电压为40.5、126、252、363、550kV,频率为50HZ或60HZ的金属封闭组合开关设备上和高压电路中,用于高压,超高压线路的验电,并提供输出控制信号(通过电磁锁活微机闭锁电解码)对相关操作机构进行强行闭锁。
2、工作原理电场内设置一个电极,由于静电感应将出现感应电荷,将此作为输入信号,一般情况下,电极及传送电缆随着自然条件的变化及时间的增长,会出现漏阻抗,同时空间的各种干扰信号对输入信号的传输也会有很大影响。
该装置采用新原理,以极小的输入阻抗,将检出电信号强制接地,把接地电流的振幅作为有用电信号取出,其他干扰信号经滤波器滤去,因此通常能得到稳定的输入信号。
并且电涌很容易经接地漏掉,不会影响电厂情况的变化,通过红绿指示灯反映高压线路的有电和无电,同时驱动继电器工作完成控制回路的自动控制或强制闭锁相关的操作机构。
系统方框图如下页图3、使用范围和使用环境条件3.1使用范围A)GIS金属封闭组合电器B)变电站的总线,供电线的引出、引入线及超高压线路C)实验室的高压线路,实验回路的高压、超高压线路。
如:电缆终端、断路器进出线侧、接地开关进线侧、隔离开关进出线、变压器的进出线侧等一次设备的母线上。
3.2使用环境条件环境空气温度:-35~+40℃;≤32K;海拔:≤1000m;风压:≤700Pa;抗震强度:地震强度7级以下;湿度:≤90%RH。
4、主要性能指标高压带电显示闭锁装置的绝缘水平如下表额定电压最高电压工频耐压kV(有效值)雷电冲击耐压KV(峰值)干试湿试35 40.5 100 80 18560 72.5 165 140 325110 126 265 185 450220 252 360495 360395850950330 363 460510 46051010501175550 550 630680740 6306807401425155016755、技术参数规格单相检测双相检测三相检测型号DXW(N)20NYD---40.5~550kV/Z-IPDXW(N)20NYD---40.5~550kV/GIS-IPDXW(N)20NYD---40.5~550kV/Z-2PDXW(N)20NYD---40.5~550kV/GIS-2PDXW(N)20NYD---40.5~550kV/Z-3PDXW(N)20NYD---40.5~550kV/GIS-3P线路电压40.5~550kV50HZ或60HZ输入信号电流≥40uA温度稳定度指示输出≤±2%电源稳定度切换点动作±5%触电数2对常开常闭(可根据用户要求增减)触电开关容量5A/AC250V 0.8A/DC220V工作状态指示灯红灯亮(有电)绿灯亮(停电)红灯灭(无工作电源)电源电压DC110V功耗75mA 100mA 135mA寿命五年以上电源电缆规格Φ0.5㎜≤线径≤Φ3㎜线数≥3芯外径≤16㎜接点信号联接电缆规格Φ0.5㎜≤线径≤Φ3㎜线数≥3芯外径≤16㎜海拔高度≤1000m使用环境、湿度-35~+40℃≤90%RH注:在特殊环境下使用,可在闭锁装置内加装温湿度控制系统。
最新UM-GSN2C-001 GSN2C用户手册V1.1
2.7.
传感器安装好后,根据现场所需剪掉多余的传感器电缆,套好相序标签套管,将电缆芯线分别压上压线端子(对于户外应用的GSN2C_C装置,传感器电缆还应套上金属软管)。按相序接到显示单元对应的端子座上,所有屏蔽层接到显示单元E端子。需要外部供电的装置还需接好电源线,接完线后,需采用扎带等将电缆固定好,尽量减少高压线路对电缆的影响和确保安全距离。
图2-7利用绝缘瓷瓶安装示意图
图2-8GSN2C感应式传感器外观图
2.6.2
电容式传感器的安装主要是要在开关柜内选择足够的空间,采用焊接或螺钉固定的方式将安装附件固定在开关柜内,再将传感器用螺钉固定在安装附件上,用导线将高压线路和传感器输入端连接,注意确保绝缘距离。按照相序将传感器电缆连接到传感器的信号输出端子。
灭
灭
亮的那相信号偏大
往大电流方向调整跳线
增大感应距离
表2-8 GSN2C标定时显示单元面板指示信息说明
2.8.4
标定成功后,应确认装置显示正常并且同高压设备的带电状况一致;
最后,用电脑钥匙测量带电状况(验电),确认装置工作正常,设置调试完成。
第3章
3.1.
GSN2C面板上有三个带电状态指示灯(红色),一个“运行”指示灯(绿色)和一个“欠压”指示灯(黄色),以及一个电脑钥匙验电接口。正常工作时“运行”指示灯闪烁。电源电压低时,“欠压”指示灯闪烁,详细的提示信息请察看“显示说明”。所有指示灯闪烁显示时频率均约为1HZ。
2.1.
GSN2C的安装主要包括显示单元安装和传感器单元安装两个部分,装置一般的安装流程如下图所示。
图2-1GSN2C安装流程图
2.2.
采用电容式传感器单元的接线原理图如下:
高压带电显示闭锁装置优势功能及应用前景分析
高压带电显示闭锁装置优势功能及应用前景分析【摘要】变电站、发电厂的接地闸刀的强制闭锁历来难度很大,而且存在严重的设施及人员操作的隐患,必须想方设法加以解决。
高压带电显示闭锁装置是解决接地闸刀强制闭锁的有效装置,已经运用到电力运行的各个工种中。
本文拟以此为线索,分析了高压带电显示闭锁装置的优势功能、特征,并阐述了其发展应用的前景。
【关键词】高压带电显示闭锁装置;变电站;接地闸刀;强制闭锁高压带电显示闭锁装置在35kv及以上变电站和发电厂的日常工作中应用广泛,对于接地闸刀的强制闭锁意义重大,是维护变电站设备安全与稳定的重要装置。
近年来,随着变电站数量的逐渐增加,也导致变电站设备的闭锁操作出现了很多的失误及状况,最终受损的都是变电站及相关单位。
高压带电显示闭锁装置的出现是新技术应用于变电站、发电厂的一次重要表现,也可以大大提升变电站自动化操作的水平,同时有利于降低技术人员的劳动强度,提升装置效能及应用效果。
尤其是在变电站、发电厂闭锁操作意外频发的情况下,高压带电显示闭锁装置的应用前景就更具引人关注。
1 高压带电显示闭锁装置的优势功能分析长期以来,电力系统的操作失误和安全隐患一直未能得到很好的解决,其间造成的巨大损失是难以估量的。
比如,电力生产中带负荷合分进线侧接地闸刀的事故就经常出现,轻则可能造成电网的停电,电力设备的损坏等,重则可能造成操作人员与技术人员的受伤甚至直接危机其生命。
所以,无论是从电力设施还是从确保电力职工生命安全的角度出发,都必须彻底解决类似带负荷合分进线侧接地闸刀事故等问题。
为了解决这一问题,强制闭锁的操作及相关装置的创新和应用就显得极为重要。
高压带电显示闭锁装置正是这样一直装置,可以在实践工作中发挥巨大的功能性作用,从而确保接地闸刀的强制闭锁最大限度的处于可控、可调整的安全范围内,可以规避电力设施的操作隐患,尤其是最大限度降低人员的操作危险,确保电力职工及技术人员的安全度。
除此之外,高压带电显示闭锁装置的应用是计算机技术、网络技术与自动化集成的结果,其中“显示”功能正是基于计算机数据与信息对对电力线路进行实施的带电监测,对各个分部的线路进行扫描,并对各扫描信号进行全面的分析,以加强对工作线路的诊断,利于发现电路的故障或问题,并及时做出技术应对。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
GSW1电压检测原理
高压带电体
传感器单元
空气绝缘
A
信号电缆
B
C
防雨箱 显示单元
电编码锁
GSW1感应式整体结构框图
GSW1装置带电安装现场
GSW1C特点
感应式工作,传感器单元与一次高压载流导体没有接触,可以进行带电安装 传感器单元与显示单元之间采用无线通讯连接,无需布线,传感器侧将微弱的电场
LIFE • HOME
GS系列高压带电显示闭锁装置
2008-09-24
简介
GS系列高压带电显示闭锁装置是一种用于显示高 压设备带电状态并提供闭锁接口的防误产品。既可以与 微机防误闭锁操作系统配合使用,也可以独立运行。
装置主要由显示单元及传感器组成。闭锁接口主要 有电气接点及电脑钥匙接口。能提供配套闭锁电磁锁。
源欠压报警,二是内部大容量储能
电容,确保装置在外部电源瞬时跌
落时能可靠闭锁
CPU实时对外围电路和传感器的状
态数据进行采集和逻辑判断,一旦
发现故障,装置自动闭锁并发出相
应的指示
硬件看门狗逻辑确保装置中的CPU
可靠运行程序
信号处理
GS系列装置
其他厂家对比产品
GSN2C能兼容感应式传感器单元及 接触式和感应式不能兼容
型号
接口
GSN2
电脑钥匙,连接点
接触
户内
感应
有线 GSN2E
有线
GSN2C_A GSN2C_B
电脑钥匙,连接点, *微功耗电气接点 电脑钥匙,电气接点
电脑钥匙,电气接点
扩展说明
无需外接电源,根据接头不同有_ABB1、 _ABB2、_SCH1、_CY多种配置型号 无外接电源,小方形母插头
外接220V交直流电源,接线端子
型号齐全,结构多样
GS系列高压带电显示闭锁装置已基本能满足用户的各种需求;户内装置在结构上提供了内嵌 和表面两种安装方式,户外可选有线或无线连接的产品。
应用范围广
GS系列高压带电显示闭锁装置可安装于开关柜、环网柜、箱式变电站、GIS组合电气、电缆 头、高压母线、线路接地刀、开放式组合电器等各种场所。
装型号也有嵌入安装型号,户外 安装工作量大,经常需要在设备
产品则有线式和无线式可选,满 柜门上开方孔
足多种需求
没有电池供电以及无线通讯的户
嵌入式安装的产品可以不用开柜 外产品,电缆敷设麻烦
门进行维护
一般使用棒状传感器,高度超过
户内感应式传感器体积小巧,高 10厘米,对户内开关柜的冲击
GS系列装置
其他厂家对比产品
采用外接电源的产品可交直流 采用外部供电的产品电源失去
两用,GSN2C_A产品内部还配 后,装置将失去功能
有备用电池,在外接电源停电 个别能够使用电池的产品功耗
情况下,能确保装置 连续工作
大,电池使用时间短
2个月以上
采用电池独立供电的产品均采
用了低功耗设计,电池工作寿
采用了高亮度LED闪烁指示技术及低功 耗设计技术,电池工作寿命大于2年, 后备电池独立工作寿命大于2个月
采用表面安装方式,无须开方孔
显示单元外形125X76X30mm
传感器外形:Φ70X20mm
GSN2C安装
显示单元采用表面安装方式,无须开方孔,降低安 装工作量。
感应式传感器不与高压导体接触,能够非常方便的 实现安装。
GS系列装置选用 安装地点
电源要求
可选型号
GSN2E
有电源提供
GSN2
环网柜
GSN2C_A GSN2E
无电源提供
GSN2
GSN2C_B
GSN2C_A
有电源提供
GSN2E
室内开关柜
GSN2 GSN2C_B
无电源提供
GSN2E
GSN2
有电源提供 户外35KV及以上
GSW1C GSW1
无电源提供
GSW1C_B
金属附件安装方式
扎带 GSN2F 母线
扎带 母线
GSN2F
GSW1特点
感应式工作,传感器单元与一次高压载流导体没有接触,可以进行带电安装 采用有源传感器,将微弱的电场信号放大后传输给显示单元,有效避免各种噪声和干扰 采用数字补偿和数字滤波等先进的信号处理算法,信号处理准确可靠 全面的自检设计,装置故障时自动可靠闭锁 具有现场自动标定功能,在35KV到750KV电压范围内实现高精度测量 接口丰富,具有防误电脑钥匙接口、电气闭锁接点和UT-NET无线通讯接口 线路带电状态变化声音报警 外形尺寸,防雨箱:320×370×120mm ,传感器:Φ105X105mm
标定操作简单,只要在装置 所检测的一次设备或线路带 电后,按下标定按钮或者使 用电脑钥匙进行标定操作即 可
其他厂家对比产品
一般在现场用电位器调节放 大倍数和电压比较的参考电 压,长期运行容易漂移
人为因素影响大,无法实现 高精度调整
调试和维护工作量大
安装结构
GS系列装置
其他厂家对比产品
结构多样,户内产品即有表面安 户内产品一般只能嵌入式安装,
带电体
•不与高压母线等接触,绝缘距离满 足国家标准,无须耐压得预防性试 验 •会受到邻近相电场的影响
传感器
感应式干扰模型
高压导体
传感器安装点
大地
电场干扰情况
传感器安装点
B相对A、C相的影响(电场分布图)
B相带电时的电场分布(有限元仿真)
感应式的补偿原理
LIFE • HOME
产品对比
电源设计
GSN2F特点
等电位式工作,无需传感器 装置工作时无需外部电源 无需现场标定,适用6KV到35KV电压范围 采用了高亮度LED加LCD闪烁指示技术、长寿命储能电路和指示器件,确
保良好的全天候显示效果和使用寿命 体积小巧,98×58×20mm
GSN2F安装
扎带安装方式
* 安装于裸露导体或 者包有厚度不超过 1mm热缩套的母线
GSN2特点
接触式工作,适用多种电流规格的电容式支柱传感器,最小工作电流低至6uA 装置工作时无需外部电源 具有现场标定功能,在6KV到35KV电压范围内实现高精度测量 采用了高亮度LED闪烁指示技术、长寿命储能电路和指示器件,确保良好的显示
效果和使用寿命 具有与电脑钥匙匹配的通讯接口,通过配合电脑钥匙,使用机械编码锁、电气编
GSW1C电压检测原理
高压带电体
传感器单元
空气绝缘
A
B
C
显示单元 电编码锁
GSW1C无线感应式整体结构框图
MDS1特点
无需外部电源供电,能够用于闭锁操作孔、合闸操作按钮、柜门等设备。 闭锁逻辑取自外部提供的一个输入接点,当外部接点闭合时MDS1允许解锁,否则
闭锁。 MDS1支持多个装置并联使用。实现一个闭锁逻辑对多个闭锁点实现闭锁的功能。 智能检测状态,不到位时自动重试。 电气组件封装式设计,实现更高可靠性,卡扣式结构设计巧妙,安装及紧急解锁更
显 示 单 元
传
电
感
磁
器
锁
功能用途
•显示一次设备的带电状态 •防止误入带电间隔,误碰带电设 备(闭锁网门、柜门) •提供闭锁接口,杜绝带电挂地线 的隐患 •提供核相接口,用于核相操作
安装及闭锁位置示意图
防误操作流程
钥匙接收操作票
有电 不符合
钥匙通过 装置验电
无电
判断锁 编码 符合
防误开锁
是否操作
传统的接触式电容传感器单元
对交流信号一般采用放大整
信号处理回路中没有电位器、整流
流获取电压强度,输出为直
比较回路、气体元件(气体放电管
流信号,易受干扰
、氖灯)等器件,不会出现因器件 由于采用模拟信号处理,信
氧化、阻抗变化或者谐波干扰等造
号没有进行去除相邻相电场
成的运行不稳定和错误显示,也不
干扰等处理,性能不易保证
信号放大后传输给显示单元,有效避免各种噪声和干扰 采用数字补偿和数字滤波等先进的信号处理算法,信号处理准确可靠 全面的自检设计,装置故障时自动可靠闭锁 具有现场自动标定功能,在35KV到750KV电压范围内实现高精度测量 传感器单元采用电池供电,显示单元采用外接电源或电池供电 低功耗设计,电池工作寿命大于3年 提供防误电脑钥匙接口及电气闭锁接点 较GSW1外形小巧,显示单元:205×370×60mm,传感器: Φ105X105mm
命至少2年以上
自检功能
GS系列装置
其他厂家对比产品
装置自检在正常运行过程中一直不 按下测试按钮时才进行自检
断进行,不需人工参与
检测范围仅限于传感器断线
自检范围包括电源,外围电路, 用继电器的失电时返回特性
CPU,传感器及其线路等
实现电源监控闭锁,没有完
电源监控有两个层次,一是两级电 善的电源监控电路设计
GS系列型号说明
GS
配置型号:A,B,ABB1,SCH1… 设计序号:1,2,1C,2C,2E,… 结构形式:N-户内式 , W-户外式 GS系列高压带电显示装置
比如GSN2C_A的含义为:外部220V交直流电源供电的GS 系列户内2C型带电显示闭锁装置。
GS系列装置产品列表 使用 结构 通讯
地点 形式 方式
会有使用寿命短等问题
ቤተ መጻሕፍቲ ባይዱ
采用先进的数字信号处理算法,精
度高,逻辑判断可靠;信号处理过
程包括:信号的感应放大和高频滤
波、高速A/D采集、傅利叶变换获
取50Hz信号、相邻电场干扰补偿算
法、标定及比较处理、显示闭锁逻
辑处理等。
标定功能
GS系列装置
不采用电位器等模拟元件调 整动作值,而是借助数字信 号处理技术,将标定值保存 于EEPROM存储器中,安全 可靠,杜绝漂移
