高压带电显示闭锁装置
优特高压带电显示闭锁装置介绍
优特高压带电显示闭锁装置介绍优特高压带电显示闭锁装置使用先进的电力监测技术和闭锁控制技术，能够准确地检测电力设备的带电状态，并通过液晶显示屏实时显示设备的电压、电流、功率等参数。
同时，它还能够进行电力设备的状态闭锁，防止误操作或安全隐患。
1.多功能显示：装置能够同时显示多个电力设备的状态，通过分屏显示，使操作人员能够一目了然地查看各个设备的参数和状态。
2.准确度高：装置采用高精度的传感器和先进的测量技术，能够提供准确的电压、电流、功率等参数，并在实时显示中进行更新。
3.报警功能：装置具有报警功能，当电力设备出现异常状态时，能够自动报警，并通过声音、光纤等方式通知操作人员及时采取措施。
4.多级闭锁控制：装置具有多级闭锁控制功能，可以对电力设备进行多级闭锁操作，确保安全可靠。
5.高可靠性：装置采用了先进的电路设计和可靠的元器件，具有较高的抗干扰能力和稳定性，在各种恶劣环境下都能够正常工作。
6.易于操作：装置采用可视化界面设计，操作简单方便，操作人员只需通过触摸屏或按键就可以完成各种操作。
7.数据存储和查询：装置具有数据存储和查询功能，能够存储历史数据并进行查询分析，为电力系统的故障诊断和分析提供便利。
优特高压带电显示闭锁装置广泛应用于电力系统的各个环节，特别是高压设备的巡检、运维和维修过程中。
通过使用该装置，操作人员可以实时了解设备的状态，及时发现问题并采取措施，保障工作人员的安全。
同时，装置的闭锁功能可以避免人为操作导致的事故和损失，提高了电力系统的安全性和可靠性。
总之，优特高压带电显示闭锁装置是一种先进的电力系统安全设备，通过电力监测和闭锁控制技术，能够实时显示设备的状态并进行闭锁操作，为电力系统的安全运行提供了保障。
它具有多功能显示、准确度高、报警功能、多级闭锁控制、高可靠性等特点，被广泛应用于电力系统的巡检、运维和维修工作中。
优特高压带电显示闭锁装置介绍
GSW1电压检测原理
高压带电体
传感器单元
空气绝缘
A
信号电缆
B
C
防雨箱 显示单元
电编码锁
GSW1感应式整体结构框图
GSW1装置带电安装现场
GSW1C特点
感应式工作，传感器单元与一次高压载流导体没有接触，可以进行带电安装 传感器单元与显示单元之间采用无线通讯连接，无需布线，传感器侧将微弱的电场
LIFE • HOME
GS系列高压带电显示闭锁装置
2008-09-24
简介
GS系列高压带电显示闭锁装置是一种用于显示高 压设备带电状态并提供闭锁接口的防误产品。既可以与 微机防误闭锁操作系统配合使用，也可以独立运行。
装置主要由显示单元及传感器组成。闭锁接口主要 有电气接点及电脑钥匙接口。能提供配套闭锁电磁锁。
源欠压报警，二是内部大容量储能
电容，确保装置在外部电源瞬时跌
落时能可靠闭锁
CPU实时对外围电路和传感器的状
态数据进行采集和逻辑判断，一旦
发现故障，装置自动闭锁并发出相
应的指示
硬件看门狗逻辑确保装置中的CPU
可靠运行程序
信号处理
GS系列装置
其他厂家对比产品
GSN2C能兼容感应式传感器单元及 接触式和感应式不能兼容
型号
接口
GSN2
电脑钥匙，连接点
接触
户内
感应
有线 GSN2E
有线
GSN2C_A GSN2C_B
电脑钥匙，连接点, *微功耗电气接点 电脑钥匙，电气接点
电脑钥匙，电气接点
扩展说明
无需外接电源，根据接头不同有_ABB1、 _ABB2、_SCH1、_CY多种配置型号 无外接电源，小方形母插头

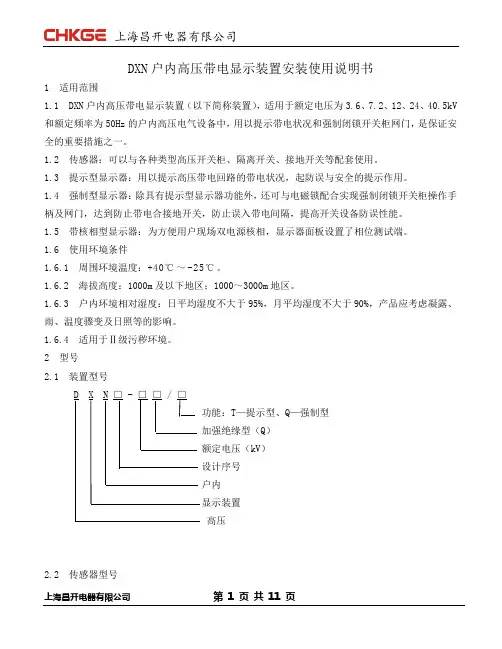

DXN户内高压带电显示装置说明书
D X N户内高压带电显示装置安装使用说明书1 适用范围1.1 DXN户内高压带电显示装置（以下简称装置），适用于额定电压为3.6、7.2、12、24、40.5kV 和额定频率为50Hz的户内高压电气设备中，用以提示带电状况和强制闭锁开关柜网门，是保证安全的重要措施之一。
1.2 传感器：可以与各种类型高压开关柜、隔离开关、接地开关等配套使用。
1.3 提示型显示器：用以提示高压带电回路的带电状况，起防误与安全的提示作用。
1.4 强制型显示器：除具有提示型显示器功能外，还可与电磁锁配合实现强制闭锁开关柜操作手柄及网门，达到防止带电合接地开关，防止误入带电间隔，提高开关设备防误性能。
1.5 带核相型显示器：为方便用户现场双电源核相，显示器面板设置了相位测试端。
1.6 使用环境条件1.6.1 周围环境温度：+40℃～-25℃。
1.6.2 海拔高度：1000m及以下地区；1000～3000m地区。
1.6.3 户内环境相对湿度：日平均湿度不大于95%，月平均湿度不大于90%，产品应考虑凝露、雨、温度骤变及日照等的影响。
1.6.4 适用于Ⅱ级污秽环境。
2 型号2.1 装置型号功能：T—提示型、Q—强制型加强绝缘型（Q）额定电压（kV）设计序号户内显示装置高压2.2 传感器型号上嵌件安装孔形式高度尺寸（mm ） 加强绝缘型（Q ） 额定电压（kV ） 设计序号 传感器2.3 显示器型号类型：Ⅰ型、Ⅱ型、Ⅲ型、Ⅳ型、Ⅴ型 功能：T —提示型、Q —强制型 设计序号 显示器3 技术参数装置的基本技术参数，参见表1。
表1 DXN 系列户内高压带电显示装置技术参数表 4 分类4.1 传感器4.1.1 按电压等级分：3.6、7.2、12、24、40.5kV。
4.1.2 按传感器的绝缘水平分：普通型；加强绝缘型（即全工况型）。
4.1.3 按传感器的外形尺寸、安装尺寸分：参见表2。
表2 传感器型号规格技术性能表4.2 显示器4.2.1 按显示器功能分：提示型（T型）、强制型（Q型）。
浅谈高压带电显示装置的原理及使用时的注意事项
浅谈高压带电显示装置的原理及使用时的注意事项[摘要]：本文介绍了高压带电显示装置的原理，并提出高压开关柜中使用时的注意事项。
1.引言高压带电显示装置是一种可以直接安装在室内电气设备上，可以直观显示出电气设备是否带有运行电压的具有提示性安全装置。
带电显示装置的提示方式一般是当设备带有运行电压时，该显示装置的指示灯会发出闪光，警示高压设备已带电，无高压电时则无指示。
能够防止运行和检修人员误入带电间隔、带负荷误拉合、带电合接地开关等误操作，造成人身、设备等事故发生，成为高压设备的必备装置。
1.高压带电显示装置的工作原理及分类高压带电显示装置，通过抽压电容芯棒，从高压带电回路中抽取一定的电压作为显示和闭锁的电源，用于反映装置设置处的带电状态，并能强制闭锁开关网门。
电压指示和强制闭锁的工作，均受同一高压信号所控制，但电路系统又是相互独立的；只要高压回路带电，那么即使显示电路和闭锁电路同时出了故障，电磁锁仍处于闭锁状态，因此产品的防误闭锁可靠性大，安全度高”。
高压带点显示装置用以提示高压设备带电状况和强制闭锁有关设备（接地刀闸、开关柜门、网门等），是保证安全的重要措施之一，包括传感器和显示器两个部分。
显示器分为提示性显示器和强制性显示器，前者用于提示高压带电设备的带电状况，起防误与安全的提示作用，后者除具有提示性功能外，还可与电磁锁等防误锁具配合使用，用于强制闭锁开关柜操作手柄及网门等，达到防止带电合接地刀闸，防止误入带电间隔常用的高压带电显示装置分位以下三类：1.1接触式高压带电显示装置接触式高压带电显示装置1.2非接触式高压带电显示装置非接触式高压带电显示闭锁装置是种新型的防止电气误操作装置即感应式高压带电显示装置是一种新型的非接触式高压带电检测装置。
该装置采用先进的微处理器技术和传感技术，不与高压带电体直接连接，能感应电场信号，准确反映高压带电体带电情况，并有可靠的闭锁功能。
产品符合 DL/T538-2006 准要求，具有抗干扰能力强、安全可靠、安装方便等优点，是户内高压电气设备用来防止误入带电间隔和防止电气误操作的首选装置。
高压带电显示闭锁装置的作用
高压带电显示闭锁装置的作用
要了解变电站安装高压带电显示闭锁装置的作用，赛普瑞首先希望大家知道什么是高压带电显示闭锁装置（高压带电显），高压带电显示闭锁装置是一种提示性的安全装置，可以直接安装在室内外电气设备上，直观显示出电气设备是否带有运行电压，方便现场运维人员判定线路是否有高压，安全装置上的指示灯将显示对应的颜色，当有高压时一般红灯指示，对相关操作机构进行强制闭锁，同时向报警电路、电磁锁回路、微机闭锁系统输送信号；无高压时绿灯指示，闭锁装置解锁。
高压带电显示闭锁装置的主要作用是对高压、超高压设备进行验电，通过指示灯直观地反映出高压线路或高压设备的带电状况，并输出闭锁信号，通过电磁锁对相关操作机构进行强制闭锁。
带电显探头
高压带电显
安装高压带电显
高压带电显探头
高压带电显主机
变电站常用的高压带电显示闭锁装置（赛普瑞）（DXW（N）12-SEPRI-40.5～1100kV系列高压带电显示闭锁装置）适用电压等级分别为40.5 kV、72.5kV、126kV、252kV、363kV、550kV、800kV、1100kV电压等级的高压输变电线路、GIS金属封闭组合电器及各种高压开关设备中。
高压带电显示闭锁装置（DXW（N）12-SEPRI-40.5～1100kV系列高压带
电显示闭锁装置）的传感器采用感应工作原理，不与带电体直接接触，安装简单方便，维护费用低，使用寿命长，安全可靠。
本装置符合电
力行业标准“DL/T 538-2006高压带电显示装置”的要求。
并通过了国家高压电器质量监督检验中心、西安高压电器研究院实验认证中心严
格的各项测试。
DXN户内高压带电显示装置说明书
DXN户内高压带电显示装置安装使用说明书1 适用范围1.1 DXN户内高压带电显示装置（以下简称装置），适用于额定电压为3.6、7.2、12、24、40.5kV 和额定频率为50Hz的户内高压电气设备中，用以提示带电状况和强制闭锁开关柜网门，是保证安全的重要措施之一。
1.2 传感器：可以与各种类型高压开关柜、隔离开关、接地开关等配套使用。
1.3 提示型显示器：用以提示高压带电回路的带电状况，起防误与安全的提示作用。
1.4 强制型显示器：除具有提示型显示器功能外，还可与电磁锁配合实现强制闭锁开关柜操作手柄及网门，达到防止带电合接地开关，防止误入带电间隔，提高开关设备防误性能。
1.5 带核相型显示器：为方便用户现场双电源核相，显示器面板设置了相位测试端。
1.6 使用环境条件1.6.1 周围环境温度：+40℃～-25℃。
1.6.2 海拔高度：1000m及以下地区；1000～3000m地区。
1.6.3 户内环境相对湿度：日平均湿度不大于95%，月平均湿度不大于90%，产品应考虑凝露、雨、温度骤变及日照等的影响。
1.6.4 适用于Ⅱ级污秽环境。
2 型号2.1 装置型号功能：T—提示型、Q—强制型加强绝缘型（Q）额定电压（kV）设计序号户内显示装置高压2.2 传感器型号上嵌件安装孔形式 高度尺寸（mm ） 加强绝缘型（Q ） 额定电压（kV ） 设计序号 传感器2.3 显示器型号 类型：Ⅰ型、Ⅱ型、Ⅲ型、Ⅳ型、Ⅴ型 功能：T —提示型、Q —强制型 设计序号 显示器3 技术参数装置的基本技术参数，参见表1。
表1 DXN 系列户内高压带电显示装置技术参数表4 分类 4.1 传感器4.1.1 按电压等级分：3.6、7.2、12、24、40.5kV 。
4.1.2 按传感器的绝缘水平分：普通型；加强绝缘型（即全工况型）。
4.1.3 按传感器的外形尺寸、安装尺寸分：参见表2。
表2 传感器型号规格技术性能表4.2 显示器4.2.1 按显示器功能分：提示型（T型）、强制型（Q型）。
高压带电显示闭锁装置
DXW(N)20NYD---40.5~550kV 高压带电显示闭锁装置使用说明书南京亚电电力设备有限公司一、概述1、功能DXW(N)20NYD---40.5~550kV高压带电显示闭锁装置适用于电压为40.5、126、252、363、550kV，频率为50HZ或60HZ的金属封闭组合开关设备上和高压电路中，用于高压，超高压线路的验电，并提供输出控制信号（通过电磁锁活微机闭锁电解码）对相关操作机构进行强行闭锁。
2、工作原理电场内设置一个电极，由于静电感应将出现感应电荷，将此作为输入信号，一般情况下，电极及传送电缆随着自然条件的变化及时间的增长，会出现漏阻抗，同时空间的各种干扰信号对输入信号的传输也会有很大影响。
该装置采用新原理，以极小的输入阻抗，将检出电信号强制接地，把接地电流的振幅作为有用电信号取出，其他干扰信号经滤波器滤去，因此通常能得到稳定的输入信号。
并且电涌很容易经接地漏掉，不会影响电厂情况的变化，通过红绿指示灯反映高压线路的有电和无电，同时驱动继电器工作完成控制回路的自动控制或强制闭锁相关的操作机构。
系统方框图如下页图3、使用范围和使用环境条件3.1使用范围A)GIS金属封闭组合电器B)变电站的总线，供电线的引出、引入线及超高压线路C)实验室的高压线路，实验回路的高压、超高压线路。
如：电缆终端、断路器进出线侧、接地开关进线侧、隔离开关进出线、变压器的进出线侧等一次设备的母线上。
3.2使用环境条件环境空气温度：-35~+40℃；≤32K；海拔：≤1000m；风压：≤700Pa；抗震强度：地震强度7级以下；湿度：≤90%RH。
4、主要性能指标高压带电显示闭锁装置的绝缘水平如下表额定电压最高电压工频耐压kV（有效值）雷电冲击耐压KV（峰值）干试湿试35 40.5 100 80 18560 72.5 165 140 325110 126 265 185 450220 252 360495 360395850950330 363 460510 46051010501175550 550 630680740 6306807401425155016755、技术参数规格单相检测双相检测三相检测型号DXW(N)20NYD---40.5~550kV/Z-IPDXW(N)20NYD---40.5~550kV/GIS-IPDXW(N)20NYD---40.5~550kV/Z-2PDXW(N)20NYD---40.5~550kV/GIS-2PDXW(N)20NYD---40.5~550kV/Z-3PDXW(N)20NYD---40.5~550kV/GIS-3P线路电压40.5~550kV50HZ或60HZ输入信号电流≥40uA温度稳定度指示输出≤±2%电源稳定度切换点动作±5%触电数2对常开常闭（可根据用户要求增减）触电开关容量5A/AC250V 0.8A/DC220V工作状态指示灯红灯亮（有电）绿灯亮（停电）红灯灭（无工作电源）电源电压DC110V功耗75mA 100mA 135mA寿命五年以上电源电缆规格Φ0.5㎜≤线径≤Φ3㎜线数≥3芯外径≤16㎜接点信号联接电缆规格Φ0.5㎜≤线径≤Φ3㎜线数≥3芯外径≤16㎜海拔高度≤1000m使用环境、湿度-35~+40℃≤90%RH注：在特殊环境下使用，可在闭锁装置内加装温湿度控制系统。
DXW高压带电显示闭锁装置
DXW高压带电显示闭锁装置关键字：高压带电显示，高压带电显示器，高压带电显示闭锁装置导读：本装置广泛适用于交流50Hz、额定电压35～500kV的户外（也用于户内）电气网络或设备上该产品在中国电力科学院通过全面的型式试验，省电力公司产品鉴定。
可在安全距离外带电安装，全国35~500kV多家变电站安装运行，稳定可靠。
DXW(N)型高压带电显示闭锁装置主要应用在35KV及以上变电站、发电厂对各站之间的联络线线路侧接地闸刀进行强制闭锁，在复杂的电力线路中作带电体监视，在配网自动化中为电力监控中心提供设备运行的监视信号。
设计思路：在整体电路框图确定的前提下，进行各个分电路的设计是确保产品可靠的关键。
我们在整个电路的设计中采用了完整的设备自诊断功能，采用了可编程控制器技术，对各个分部电路进行在线扫描，再对这一扫描信号进行回收采集，对各个工作电路进行全方位诊断。
产品特点：针对电力行业要求稳定性能高的特点，我们采用了有特色的控制电路。
产品已经能够实现：探头线路有断线或者开路故障，显示装置就会自动语音报警：“检测器电路故障”，并同时出现红色报警闪耀灯光指示，在进行自检诊断时，哪一项检测电路调整不当或者发生故障，这一项指示灯就不会闪耀。
当电路没有高压时，会自动提示语音“操作注意安全”。
我们开发的这一功能在国内同类产品中属首创。
DXW型高压带电显示装置就是在产品完全故障时也可以保证对控制的设备进行完全闭锁，从而确保了防误闭锁的可靠稳定。
质量保证：元器件选用上，为了确保产品的可靠性，我们全部采用了工业级标准，目前市场上现有的产品有交流、直流型之分，这样设备在安装过程中给用户带来了极大的不方便。
为此，我们采用了现在最先进的交直流电源模块，电源电压可以从100V至240V交直流通用，这样在电力行业中就可以全方位使用。
在闭锁电路的保护回路中，同类产品全是采用传统的保险丝进行保护，我们选用了现在国际流行的自复位保险丝，当负载超过额定工作电流时，负载就会自动断开，故障排除后设备就会自动恢复，产品从可靠性上提高了一个新的挡次。
DXN-Q 高压带电显示闭锁装置安装使用说明书
DXN-Q 高压带电显示闭锁装置
安装使用说明书
DXN- Q 高压带电显示闭锁装置广泛应用于电力系统各种环网柜、开关柜及电缆分支箱中，用于提示高压带电，闭锁状态信息，具备核相验电功能。
开孔尺寸图
面板尺寸：96mm (宽) x 48mm(高) x 80mm(深)安装孔尺寸：92+0.6mm(宽) x 45+0.6mm(高)
带电显示器部分安装说明
电磁锁部分安装说明
DXN- Q 具有带电显示及核相功能，安装时将电气设备上的电容式传感器分别引出导线，与面板后面相应的L1、L2、L3及接地端子相连接。
安装时注意防止相位接线错误。
DXN-Q 具有电磁闭锁功能，闭锁触点分有源与无源，如果为有源，主机电源与电磁锁电源必须一致；如果为无源，可不一致。
当三相高压母线达到额定电压的15%～45%时，电子线路控制继电器输出接点7、9断开，面板处于强制闭锁状态，具体接线方法详见安装说明书。
外接电源可支持（AC/DC 85V～265V、DC24V、DC48V）
有源时，主机内部2、7端子短接；无源时，主机内部2、7端子闭开；可根据实际情况选择。
DXN-Q 接线说明
1.带电显示器指示灯
2.带电显示器开关
3.验电核相孔
4.电源指示灯
5.电磁锁闭锁指示灯。
DXN1-Q 高压带电显示闭锁装置 说明书
DXN1-Q 高压带电显示闭锁装置 使 用 说 明 书 一、概述 D 示闭锁装置配接高压电容式绝缘子传感
户内额定电压为3.0-40.5KV 频率为50Hz 的电力开关设备
XN1-Q 型高压带电显器，适用于
后面板示意图 后端子接线表，辅助电源中间为 直流电接负极。
左边接110V ， 右边接220V 。
三、a 、主显示盒 1件 2、功能说明
型高压带电显示闭锁装置，启辉和闭锁启动电压小于额
定电，由机柜度≤95％。
Hz 。
20V
平市安达电器制造有限公司 邮编：353001 地址：福建省南平市沙门路28号 额定参数：电压.5K ，频率50 环境湿度：+40℃时相对湿3.0-40V 交直流公共端。
交流电接零线， 使用说明
1、成套件
b 、连接电缆 （2m ） 1套
c 、合格证 1份
d 、说明书 1份
DXN1-Q 压的20%，最小输入电流：5uA 。
显示盒面板上有高亮度指示灯
用于指示每相是否带电和闭锁联动状态，面板上备有四个测试端子便于二次验电和连接相位比较器。
之间。
辅助电源：交流/直流（AC/DC ），110V/2闭锁驱动：10A/250V AC ，10A/30V/DC
南电话：************传真：8509196 E-mail ：
*************POTENTIAL INDICATOR
LOCK L1 L2 L3。
最新UM-GSN2C-001 GSN2C用户手册V1.1
2.7.
传感器安装好后，根据现场所需剪掉多余的传感器电缆，套好相序标签套管，将电缆芯线分别压上压线端子（对于户外应用的GSN2C_C装置，传感器电缆还应套上金属软管）。按相序接到显示单元对应的端子座上，所有屏蔽层接到显示单元E端子。需要外部供电的装置还需接好电源线，接完线后，需采用扎带等将电缆固定好，尽量减少高压线路对电缆的影响和确保安全距离。
图2-7利用绝缘瓷瓶安装示意图
图2-8GSN2C感应式传感器外观图
2.6.2
电容式传感器的安装主要是要在开关柜内选择足够的空间，采用焊接或螺钉固定的方式将安装附件固定在开关柜内，再将传感器用螺钉固定在安装附件上，用导线将高压线路和传感器输入端连接，注意确保绝缘距离。按照相序将传感器电缆连接到传感器的信号输出端子。
灭
灭
亮的那相信号偏大
往大电流方向调整跳线
增大感应距离
表2-8 GSN2C标定时显示单元面板指示信息说明
2.8.4
标定成功后，应确认装置显示正常并且同高压设备的带电状况一致；
最后，用电脑钥匙测量带电状况（验电），确认装置工作正常，设置调试完成。
第3章
3.1.
GSN2C面板上有三个带电状态指示灯（红色），一个“运行”指示灯（绿色）和一个“欠压”指示灯（黄色），以及一个电脑钥匙验电接口。正常工作时“运行”指示灯闪烁。电源电压低时，“欠压”指示灯闪烁，详细的提示信息请察看“显示说明”。所有指示灯闪烁显示时频率均约为1HZ。
2.1.
GSN2C的安装主要包括显示单元安装和传感器单元安装两个部分，装置一般的安装流程如下图所示。
图2-1GSN2C安装流程图
2.2.
采用电容式传感器单元的接线原理图如下：
HDXW高压带电显示闭锁装置
HDXW高压带电显示闭锁装置HDXW高压带电显示闭锁装置适用于电压等级为40.5、126、252、363、550KV，频率为50/60HZ的高压开关设备上和高压电力中，用于对电路验电，提供输出信号对相关操作机构进行强制闭锁（通过电磁锁）用于线路电压监视、高压配电装置场强测量、向线路继电保护装置输出场强模拟量信号作为重合无压鉴定判据。
低电压报警、接地线断路检测或通过辅助控制回路实现高压线路的自动切换，给微机闭锁系统提供信号等。
是实现“五防”的理想设备之一。
是国家电网公司《防止电气误操作装置管理规定》中规定的防误装置之一。
产品适用场所◆GIS金属封闭组合电器；◆变电站的总线，供电线的引出、引入及其它高压带电体；◆实验室的高压线路，实验回路的高压、超高压线路；如电缆终端、断路器进出线侧、接地开关进线侧、隔离开关进出线、变压器的进出线侧等一次设备上。
本装置传感器与高压带电体不直接接触，装设在各电压等级的安全区内，对主设备不会有任何负面影响。
不会发生绝缘击穿和危害一次设备及人身安全。
集中器完成检测点数据的收集，并通过GSM/SMS通讯技术进行数据传输。
该设备具以下特点：1. 监测点串联通讯，解决供电和数据传输问题，后期维护量小，不产生通讯费用，通讯可靠性极高。
2. 集中器采用手机短信方式，使系统不受监控距离限制，且运行费用低廉。
3. 采用抗强电磁干扰技术：设备有很强的抗干扰特性。
4. 抗低、高温、高湿：运行温度-30—+60运行湿度0—100%基站、数据服务器主要完成功能：1. 收到报警信息，存储当时的时间，进行报警处理。
2. 对各监测点的参数进行灵活配置。
包含设备（软件）：1. 中心数据采集软件一套2. GSM/SMS通讯设备一套3. 中央控制板一块开发工具及运行环境：1. 开发工具：Delphi2. 运行环境：Windows XP/ Windows NT/ Windows 2000。
HDXW户外高压带电显示器外形、结构及接线图：。
户外高压带电显示闭锁装置
户外高压带电显示闭锁装置户内高压带电显示闭锁验电装置用于监测交流50HZ、额定电压12～40.5KV变电站的户内进出线、母线、主变等电气设备或网络是否带电，以提醒工作人员设备带电。
并与被测线路的接地刀闸（临时接地点）、网门等闭锁，防止误合地刀（挂接地线）和误入带电间隔。
本装置是根据电网公司《防止电气误操作装置管理规定》第二十二条第11款、《江苏省电力公司防止电气误操作装置管理规定》第4.4条和4.7条、《电业工作规程》第4.3.3条的要求研制的。
经较长时间的使用，工作正常、、反映。
本装置中华人民共和国电力行业标准DL/T538《高压带电显示装置》。
经电力科学研究院电力工业电力设备及仪表检验测试中心型式试验，测试项目合格。
本装置由支柱绝缘子传感器、显示器两部分组成，显示器中含有闭锁回路。
产品特点：1.具有自检功能。
2.LCD显示。
3.有验电功能，可有效解决目前五防封闭开关柜等合接地刀闸前要验电须强行打开柜门的问题。
4.强制电气闭锁，可强制闭锁开关柜接地刀闸或开关柜门。
5.运行：LCD显示和验电部分无需工作电源，且为三相六套单独回路，不存在同时发生故障的可能，不会出现误指导。
无须经常维护，可长期不间断运行。
6.寿命长，可达100000小时。
显示部件和内部元件采用长寿命元件，在电力系统接地过电压时，也不例外。
有效地解决氖灯式带电显示器需频繁更换氖泡，维护工作量大的难题。
7.双重显示方式在明亮或阴暗环境下均能清晰可见。
8.可以反映非接地系统运行设备故障接地的相别。
9.本装置运行时，万一发生故障，可以在不停电、不打开开关柜门的情况下，整体更换装置内部机芯。
指标：有电显示及闭锁相电压：≥25%额定相电压；无电显示及解锁相电压：≤15%额定相电压；验电器有电指示相电压：≥35%额定相电压；验电器无电指示相电压：≤25%额定相电压；闭锁K接点容量：AC250V 5A、DC220V 0.7A。
