高压带电显示闭锁装置技术规范(含通用、专用)
高压开关柜闭锁装置技术条件
中华人民共和国能源部部标准SD 318-89高压开关柜闭锁装置技术条件中华人民共和国能源部1989-03-28批准1989-10-01实施1 适用范围高压开关柜闭锁装置的技术条件(简称“技术条件”)适用于3～35kV户内高压开关柜中防止电气误操作闭锁装置。
对运行中的高压开关柜加装闭锁装置时，可参照本技术条件进行，但闭锁装置应不影响开关柜的机械强度和电气性能。
2 引用和参考标准GB 3906—83 3～35kV交流金属封闭开关设备JB/DQ 2182—87 高压开关设备用机械锁通用技术条件JB/DQ 2181—87 高压开关设备用电磁锁技术条件SD334—89 高压带电显示装置技术条件3 名词术语五防：是防止电气误操作的简称，即防止误分、误合断路器；防止带负荷分、合隔离开关或带负荷推入拉出金属封闭(铠装)式开关柜的手车隔离插头；防止带电挂接地线或合接地开关；防止带接地线或接地开关合闸；防止误入带电间隔。
机械程序锁：一种由机械零件组成、与开关设备配用、能满足程序操作要求的锁具。
一般由锁体和钥匙两个部分组成。
闭锁装置：是一种以防止电气误操作而在高压开关柜中装设的一种装置。
按规定程序操作时，开关柜可以操作；否则，开关柜不得操作。
程序操作：是按电力设备安全的要求人为规定的操作顺序。
非程序操作：是不按照规定顺序的操作。
解锁：人工解除锁体的锁定状态。
4 技术要求4.1 高压开关柜的闭锁装置应具有五防功能。
4.2 除防止“误分、误合断路器”可采用提示性的措施外，其他四防应采用强制性闭锁。
4.3 闭锁装置应保证规定的程序操作，并确保人员在操作开关柜时的安全。
4.4 闭锁装置应尽可能采用机械闭锁，应简单、可靠、操作维护方便。
4.5 闭锁装置采用的各种元件均应符合GB3906—83《3～35kV交流金属封闭开关设备》的要求。
4.6 开关柜中装设的接地桩头应有明显的标志，其接地面积应符合开关柜的要求。
4.7 高压带电显示装置：4.7.1 高压带电显示装置应符合SD334—89《高压带电显示装置技术条件》的要求。

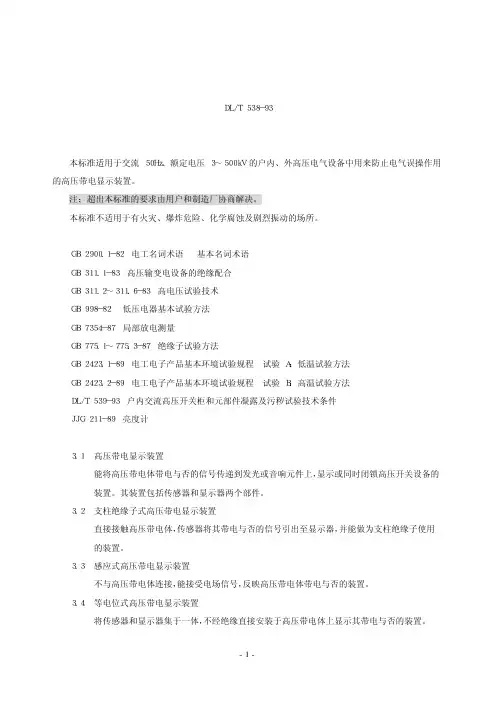

DL538-93高压带电显示装置技术条件
４２
３０
７５
２０
２３
６８
５０
１２５
３５
４０．５
１００
８０
１８５
６３
７２．５
１６５
１４０
３２５
１１０
１２６
２６５
１８５
４５０
４５０
３６０
８５０
２２０
２５２
４９５
３９５
９５０
３３０
３６３
４６０ ５１０
４６０ ５１０
１０５０ １１７５
端带电，另一回路或另一端不带电时，应分别正确显示或闭锁。 ６．６ 高压带电显示装置在额定相电压的 １５％～＜６５％ 时，显示器应能指示。在额定相电压的 ６５％～
高压带电显示闭锁装置

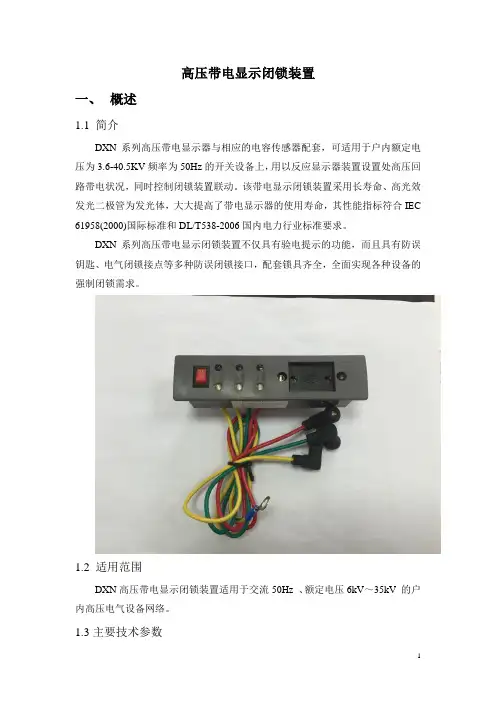

高压带电显示闭锁装置一、概述1.1 简介DXN系列高压带电显示器与相应的电容传感器配套，可适用于户内额定电压为3.6-40.5KV频率为50Hz的开关设备上，用以反应显示器装置设置处高压回路带电状况，同时控制闭锁装置联动。
该带电显示闭锁装置采用长寿命、高光效发光二极管为发光体，大大提高了带电显示器的使用寿命，其性能指标符合IEC 61958(2000)国际标准和DL/T538-2006国内电力行业标准要求。
DXN系列高压带电显示闭锁装置不仅具有验电提示的功能，而且具有防误钥匙、电气闭锁接点等多种防误闭锁接口，配套锁具齐全，全面实现各种设备的强制闭锁需求。
1.2 适用范围DXN高压带电显示闭锁装置适用于交流50Hz 、额定电压6kV～35kV 的户内高压电气设备网络。
1.3主要技术参数●环境温度：-45℃-- 85℃●海拔高度：3000m●工作湿度：日平均不大于95%●消耗功率：小于1W●电源电压：24V ±15%●动作寿命：大于5 万次●指示灯亮度：大于100cd/m2●额定频率：50Hz●外形尺寸：130×30×29mm●额定显示工作电压（kV）：6，10，351.4功能特点●与泰可电脑钥匙配合使用。
●使用普通的电容式支柱传感器；●钥匙接口电气隔离，安装简单方便，使用安全可靠；●无须标定，出场即可使用；●装置无须工作电源也能够实现状态的提示功能；●防腐蚀防潮湿。
1.5型号说明DX N-□□类型：T-提示型；Q-强制性电压等级：结构形式：N-户内式DX系列高压带电显示装置二、安装步骤2.1 电容式传感器要求必须与电容式支柱传感器配合使用，传感器感应电压大于200V，感应电流在0.1mA—1mA之间。
2.2 DXN安装端子的顺序如图所示：高压带电显示器的接线端接线编号：序号信号备注1 A A相感应信号2 B B相感应信号3 C C相感应信号4 N 机壳地接线原理图如下：2.3 调试确认接线正确;确认装置显示同高压设备的带电状况一致；用电脑钥匙测量带电状况，装置工作正常。
YCA-GSW4高压带电显示闭锁装置

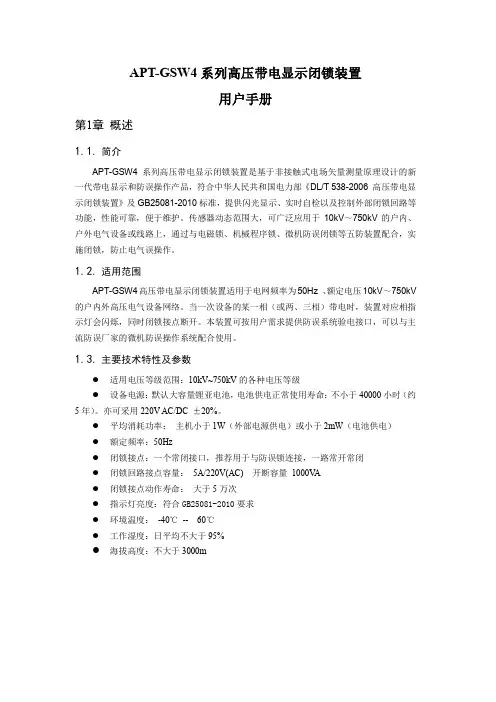

APT-GSW4系列高压带电显示闭锁装置用户手册第1章概述1.1.简介APT-GSW4系列高压带电显示闭锁装置是基于非接触式电场矢量测量原理设计的新一代带电显示和防误操作产品，符合中华人民共和国电力部《DL/T 538-2006 高压带电显示闭锁装置》及GB25081-2010标准，提供闪光显示、实时自检以及控制外部闭锁回路等功能，性能可靠，便于维护。
传感器动态范围大，可广泛应用于10kV～750kV的户内、户外电气设备或线路上，通过与电磁锁、机械程序锁、微机防误闭锁等五防装置配合，实施闭锁，防止电气误操作。
1.2.适用范围APT-GSW4高压带电显示闭锁装置适用于电网频率为50Hz 、额定电压10kV～750kV 的户内外高压电气设备网络。
当一次设备的某一相（或两、三相）带电时，装置对应相指示灯会闪烁，同时闭锁接点断开。
本装置可按用户需求提供防误系统验电接口，可以与主流防误厂家的微机防误操作系统配合使用。
1.3.主要技术特性及参数●适用电压等级范围：10kV~750kV的各种电压等级●设备电源：默认大容量锂亚电池，电池供电正常使用寿命：不小于40000小时（约5年）。
亦可采用220V AC/DC ±20%。
●平均消耗功率：主机小于1W（外部电源供电）或小于2mW（电池供电）●额定频率：50Hz●闭锁接点：一个常闭接口，推荐用于与防误锁连接，一路常开常闭●闭锁回路接点容量：5A/220V(AC) 开断容量1000V A●闭锁接点动作寿命：大于5万次●指示灯亮度：符合GB25081-2010要求●环境温度：-40℃-- 60℃●工作湿度：日平均不大于95%●海拔高度：不大于3000m1.4.产品型号和配置型号配置图1-1 APT-GSW4型号说明图【注1】扩展编号主要指：A 代表仅电池供电；B 代表仅交流220V供电；C 代表电池供电和交流220V供电可由客户任意设置；D 高压带电显示装置（无线模式）。
DXW高压带电显示闭锁装置
DXW高压带电显示闭锁装置关键字：高压带电显示，高压带电显示器，高压带电显示闭锁装置导读：本装置广泛适用于交流50Hz、额定电压35～500kV的户外（也用于户内）电气网络或设备上该产品在中国电力科学院通过全面的型式试验，省电力公司产品鉴定。
可在安全距离外带电安装，全国35~500kV多家变电站安装运行，稳定可靠。
DXW(N)型高压带电显示闭锁装置主要应用在35KV及以上变电站、发电厂对各站之间的联络线线路侧接地闸刀进行强制闭锁，在复杂的电力线路中作带电体监视，在配网自动化中为电力监控中心提供设备运行的监视信号。
设计思路：在整体电路框图确定的前提下，进行各个分电路的设计是确保产品可靠的关键。
我们在整个电路的设计中采用了完整的设备自诊断功能，采用了可编程控制器技术，对各个分部电路进行在线扫描，再对这一扫描信号进行回收采集，对各个工作电路进行全方位诊断。
产品特点：针对电力行业要求稳定性能高的特点，我们采用了有特色的控制电路。
产品已经能够实现：探头线路有断线或者开路故障，显示装置就会自动语音报警：“检测器电路故障”，并同时出现红色报警闪耀灯光指示，在进行自检诊断时，哪一项检测电路调整不当或者发生故障，这一项指示灯就不会闪耀。
当电路没有高压时，会自动提示语音“操作注意安全”。
我们开发的这一功能在国内同类产品中属首创。
DXW型高压带电显示装置就是在产品完全故障时也可以保证对控制的设备进行完全闭锁，从而确保了防误闭锁的可靠稳定。
质量保证：元器件选用上，为了确保产品的可靠性，我们全部采用了工业级标准，目前市场上现有的产品有交流、直流型之分，这样设备在安装过程中给用户带来了极大的不方便。
为此，我们采用了现在最先进的交直流电源模块，电源电压可以从100V至240V交直流通用，这样在电力行业中就可以全方位使用。
在闭锁电路的保护回路中，同类产品全是采用传统的保险丝进行保护，我们选用了现在国际流行的自复位保险丝，当负载超过额定工作电流时，负载就会自动断开，故障排除后设备就会自动恢复，产品从可靠性上提高了一个新的挡次。
高压带电装置技术规范书
高压带电装置技术规范书1附录5110kV高压带电装置技术规范采购规格一览表序号工程名称主要技术规范单位数量1 户县330kV变电站工程被检测电路电压:110kV,频率:50Hz,A、B、C三相,工作电源电压:AC220V套391.总则1.1 本技术规范提出了招标方订购110kV高压带电显示装置的技术要求,主要包括设备的使用条件、主要技术参数、结构、性能、试验、包装、运输及所需技术资料等方面的内容。
本技术规范适用于交流50Hz、额定电压110kV的户外高压电气设备中用来防止电气误操作用的高压带电显示闭锁装置。
1.2 本技术规范是按DL/T538-93<高压带电显示装置技术条件>等有关标准提出的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准的条文,投标方应按有关标准提供符合本技术规范的优质产品。
1.3本技术规范所使用的标准及规定的条款如遇与投标方所执行的标准不一致时,投标方应提供执行标准原文,若使用外文应同时提供中译本。
文本经协商确认后,按较高标准执行。
1.4 本技术规范未尽事宜由招标方参照有关标准,结合实际运行工况提出。
2.应遵循的标准投标方所供的设备,除本技术规范中规定的技术参数和要求外,其余均应遵照最新版本的企业标准、国家标准(GB)、电力行业标准(DL)和国际电工委员会标准(IEC)及国际公制(SI),这是对设备的基本要求。
如果投标方有自己的标准或规范,须经招标方同意后方可采用,但原则上采用更高要求的标准。
投标方提供的设备,包括投标方由其它厂家外购的设备和附件都应满足招标书要求及如下主要标准的最新版本,但不限于此: GB1497—85 低压电器基本标准GB311.1-83 高压输变电设备的绝缘配合GB311.2-311.6-83 高电压试验技术GB 2423.1-89 电工电子产品基本环境试验规程试验A;低温试验方法GB 2423.2-89 电工电子产品基本环境试验规程试验B:高温试验方法DL/T 539-93 户内交流高压开关柜和元部件凝露及污秽试验技术条件JJG 211-89 亮度计DL/T 538-93 高压带电显示装置技术条件GB769—77 电站用35kV 及以下户内支持绝缘子.GB1248—77 户外棒式支柱绝缘子GB775—65 绝缘子试验方法GB2423—81 电工电子产品基本环境试验GB2900.1—82 电工名词术语基本名词术语GB153—81 自然灯泡光电参数的测定法GB998—82 低压电器基本试验方法GB6162—85 静态继电器及保护装置的电气干扰试验SD132—85 交流高压断路器技术条件2GB/T 13384-1992 机电产品包装通用技术条件GB/T 17626.6 电磁兼容试验和测量技术GB/T 17626.2-1998 电磁兼容试验和测量技术静电放电抗扰度试验GB/T 17626.12-1998 电磁兼容试验和测量技术振荡波抗扰度试验GB 10292-88 通信用半导体整流设备GB 2681-81 电工成套装置中导线颜色GB 4208-1993 外壳防护等级GB 2682-81 电工成套装置中指示灯和按钮颜色IEC61958( ) 高压预装式成套开关设备和控制设备带电显示装置国家电网生[ 243号文防止电气误操作装置管理规定国家电网公司( ) 电力安全工作规程(试行)防止电力生产重大事故的二十五项重点要求3.使用环境条件表1使用环境条件34．主要技术参数4.1 被检测电路电压:110kV4.2二次回路额定工作电压、频率、电流:AC220V 50Hz 2A4.3显示器正常消耗功率:≤5W4.4设备整机具有良好的抗干扰能力,保证在变电站内户外配电装置环境使用不发生误动作。
高压带电显示闭锁装置技术规范(含通用、专用)
供电系统安全改造110kV 变电站增容改造工程高压在线检测带电显示闭锁装置技术规范（通用、专用部分）设计单位：新疆电力设计院2011年12月1、总则1.1 本设备技术规范提出的是最低限度的技术要求。
凡本技术规范中未规定，但在相关设备的国家标准或IEC标准中有规定的规范条文，供方应按相应标准的条文进行设备设计、制造、试验和安装。
1.2 本技术规范所建议使用的标准如与供方所执行的标准不一致，供方应按较高标准的条文执行或按双方商定的标准执行。
1.3 本技术规范经需、供双方确认后作为订货合同的技术附件, 与合同正文具有同等的法律效力。
1.4 本技术规范未尽事宜, 由需、供双方协商确定。
2、供货范围及要求2.1 供货范围供货范围见表1。
表1 货物需求及供货范围一览表备注：该变电站一期微机防误闭锁综合操作系统为南京南瑞公司的产品。
2.2 供货要求：2.2.1闭锁装置必须能够与艾维尔沟110kV变的110kV进线隔离开关的防误闭锁装置配合并实现进线隔离开关的防误闭锁功能，要求供方提供与艾维尔沟110kV 变的110kV进线隔离开关配合的机械程序闭锁装置及配套的所有附件。
2.2.2 装置工作电源为交、直流220V。
3、标准和规定DL/T538-93 高压带电显示装置技术条件IEC61958：2000 高压预装试成套开关设备和控制设备带电显示装置国家电网生[2003]243号文防止电气误操作装置管理规定国家电网公司[2005]83号文电力安全工作规程4、技术条件：4.1 使用环境条件：4.1.1 环境温度：最高温度： +41.3︒C最低温度： -30.9︒C4.1.2 环境相对湿度：不大于 90 %4.1.3 海拔高度：小于等于2000 m4.1.4 风压：不超过700Pa4.2 主要技术参数和型式4.2.1 额定电压：110kV4.2.2 最高工作电压：126kV4.2.3 额定频率: 50Hz4.2.4 电源电压：AC/DC220V4.2.5 触点开关容量: 2A/AC240V, 0.8A/DC220V ，4.2.6 显示器消耗功率：≤5W4.2.7 装置抗干扰能力：大于IP30级4.2.8 型式：三相感应式4.2.9 安装地点：户外。
高压开关柜闭锁装置技术条件
中华人民共和国能源部部标准SD 318-89高压开关柜闭锁装置技术条件中华人民共和国能源部1989-03-28批准1989-10-01实施1 适用范围高压开关柜闭锁装置的技术条件(简称“技术条件”)适用于3～35kV户内高压开关柜中防止电气误操作闭锁装置。
对运行中的高压开关柜加装闭锁装置时，可参照本技术条件进行，但闭锁装置应不影响开关柜的机械强度和电气性能。
2 引用和参考标准GB 3906—83 3～35kV交流金属封闭开关设备JB/DQ 2182—87 高压开关设备用机械锁通用技术条件JB/DQ 2181—87 高压开关设备用电磁锁技术条件SD334—89 高压带电显示装置技术条件3 名词术语五防：是防止电气误操作的简称，即防止误分、误合断路器；防止带负荷分、合隔离开关或带负荷推入拉出金属封闭(铠装)式开关柜的手车隔离插头；防止带电挂接地线或合接地开关；防止带接地线或接地开关合闸；防止误入带电间隔。
机械程序锁：一种由机械零件组成、与开关设备配用、能满足程序操作要求的锁具。
一般由锁体和钥匙两个部分组成。
闭锁装置：是一种以防止电气误操作而在高压开关柜中装设的一种装置。
按规定程序操作时，开关柜可以操作；否则，开关柜不得操作。
程序操作：是按电力设备安全的要求人为规定的操作顺序。
非程序操作：是不按照规定顺序的操作。
解锁：人工解除锁体的锁定状态。
4 技术要求4.1 高压开关柜的闭锁装置应具有五防功能。
4.2 除防止“误分、误合断路器”可采用提示性的措施外，其他四防应采用强制性闭锁。
4.3 闭锁装置应保证规定的程序操作，并确保人员在操作开关柜时的安全。
4.4 闭锁装置应尽可能采用机械闭锁，应简单、可靠、操作维护方便。
4.5 闭锁装置采用的各种元件均应符合GB3906—83《3～35kV交流金属封闭开关设备》的要求。
4.6 开关柜中装设的接地桩头应有明显的标志，其接地面积应符合开关柜的要求。
4.7 高压带电显示装置：4.7.1 高压带电显示装置应符合SD334—89《高压带电显示装置技术条件》的要求。
DXW高压带电显示闭锁装置
DXW高压带电显示闭锁装置关键字：高压带电显示，高压带电显示器，高压带电显示闭锁装置导读：本装置广泛适用于交流50Hz、额定电压35～500kV的户外（也用于户内）电气网络或设备上该产品在中国电力科学院通过全面的型式试验，省电力公司产品鉴定。
可在安全距离外带电安装，全国35~500kV多家变电站安装运行，稳定可靠。
DXW(N)型高压带电显示闭锁装置主要应用在35KV及以上变电站、发电厂对各站之间的联络线线路侧接地闸刀进行强制闭锁，在复杂的电力线路中作带电体监视，在配网自动化中为电力监控中心提供设备运行的监视信号。
设计思路：在整体电路框图确定的前提下，进行各个分电路的设计是确保产品可靠的关键。
我们在整个电路的设计中采用了完整的设备自诊断功能，采用了可编程控制器技术，对各个分部电路进行在线扫描，再对这一扫描信号进行回收采集，对各个工作电路进行全方位诊断。
产品特点：针对电力行业要求稳定性能高的特点，我们采用了有特色的控制电路。
产品已经能够实现：探头线路有断线或者开路故障，显示装置就会自动语音报警：“检测器电路故障”，并同时出现红色报警闪耀灯光指示，在进行自检诊断时，哪一项检测电路调整不当或者发生故障，这一项指示灯就不会闪耀。
当电路没有高压时，会自动提示语音“操作注意安全”。
我们开发的这一功能在国内同类产品中属首创。
DXW型高压带电显示装置就是在产品完全故障时也可以保证对控制的设备进行完全闭锁，从而确保了防误闭锁的可靠稳定。
质量保证：元器件选用上，为了确保产品的可靠性，我们全部采用了工业级标准，目前市场上现有的产品有交流、直流型之分，这样设备在安装过程中给用户带来了极大的不方便。
为此，我们采用了现在最先进的交直流电源模块，电源电压可以从100V至240V交直流通用，这样在电力行业中就可以全方位使用。
在闭锁电路的保护回路中，同类产品全是采用传统的保险丝进行保护，我们选用了现在国际流行的自复位保险丝，当负载超过额定工作电流时，负载就会自动断开，故障排除后设备就会自动恢复，产品从可靠性上提高了一个新的挡次。
户内非接触式高压带电显示闭锁装置技术规范书
D S N3型户内非接触式高压带电显示闭锁装置技术规范二0一三年四月一、主要技术标准与使用环境1、应遵循的主要技术标准下列标准所包含的条文, 通过在本规范书中引用而构成本规范书的基本条文。
在本规范书出版时, 所示版本均为有效。
所有标准都会被修订,使用本规范书的各方应探讨使用下列标准最新版本的可能性。
➢DL/T 538-2006 《高压带电显示装置》标准➢GB 25081-2010《高压带电显示装置(VPIS)》标准➢GB9813-88 《微机数字电子计算机通用技术条件》➢SD332-89 《携带型短路接地线技术标准》➢JB/T8455-1966 《高压开关设备用机械所通用技术和条件》➢DL/T687-1999 《微机型防止电气误操作装置通用技术条件》➢DL/T667-1999 《继电保护设备信息接口配套标准》➢NDGJ8-89 《火力发电厂、变电所二次接线设计技术规程》➢GB50062-92 《电力装置的继电保护及安全自动装置设计规范》➢电安生[1994]191《电力系统继电保护及安全自动装置反事故措施要点》➢国家电力公司《防止电力生产重大事故的二十五项重点要求》➢国电调[2002]138号《“防止电力生产重大事故的二十五项重点要求”继电保护实施细则》投标方提供的所有设备，凡国标及部标已有所规定的均无条件满足国颁和部颁的技术标准和工艺标准，执行国颁和部颁的规范，执行电力行业标准、IEC标准。
2、使用环境条件✓一次系统额定频率50/60Hz✓辅助电源电压AC/DC 110...220V, AC/DC 48V,AC/DC 24V ✓功耗< 5W✓防护等级前面板IP50✓工作环境温度：-25 °C to +55°C；✓相对湿度：日平均≤95%，月平均≤90%✓抗冲击强度：≥6g二、户内非接触式高压带电显示闭锁装置技术要求1、系统基本配置装置由带电显示器、非接触传感器、智能电磁门锁等组成。
HDXW高压带电显示闭锁装置
HDXW高压带电显示闭锁装置HDXW高压带电显示闭锁装置适用于电压等级为40.5、126、252、363、550KV，频率为50/60HZ的高压开关设备上和高压电力中，用于对电路验电，提供输出信号对相关操作机构进行强制闭锁（通过电磁锁）用于线路电压监视、高压配电装置场强测量、向线路继电保护装置输出场强模拟量信号作为重合无压鉴定判据。
低电压报警、接地线断路检测或通过辅助控制回路实现高压线路的自动切换，给微机闭锁系统提供信号等。
是实现“五防”的理想设备之一。
是国家电网公司《防止电气误操作装置管理规定》中规定的防误装置之一。
产品适用场所◆GIS金属封闭组合电器；◆变电站的总线，供电线的引出、引入及其它高压带电体；◆实验室的高压线路，实验回路的高压、超高压线路；如电缆终端、断路器进出线侧、接地开关进线侧、隔离开关进出线、变压器的进出线侧等一次设备上。
本装置传感器与高压带电体不直接接触，装设在各电压等级的安全区内，对主设备不会有任何负面影响。
不会发生绝缘击穿和危害一次设备及人身安全。
集中器完成检测点数据的收集，并通过GSM/SMS通讯技术进行数据传输。
该设备具以下特点：1. 监测点串联通讯，解决供电和数据传输问题，后期维护量小，不产生通讯费用，通讯可靠性极高。
2. 集中器采用手机短信方式，使系统不受监控距离限制，且运行费用低廉。
3. 采用抗强电磁干扰技术：设备有很强的抗干扰特性。
4. 抗低、高温、高湿：运行温度-30—+60运行湿度0—100%基站、数据服务器主要完成功能：1. 收到报警信息，存储当时的时间，进行报警处理。
2. 对各监测点的参数进行灵活配置。
包含设备（软件）：1. 中心数据采集软件一套2. GSM/SMS通讯设备一套3. 中央控制板一块开发工具及运行环境：1. 开发工具：Delphi2. 运行环境：Windows XP/ Windows NT/ Windows 2000。
HDXW户外高压带电显示器外形、结构及接线图：。
YCA-GSW4高压带电显示闭锁装置
APT-GSW4系列高压带电显示闭锁装置用户手册第1章概述1.1.简介APT-GSW4系列高压带电显示闭锁装置是基于非接触式电场矢量测量原理设计的新一代带电显示和防误操作产品，符合中华人民共和国电力部《DL/T 538-2006 高压带电显示闭锁装置》及GB25081-2010标准，提供闪光显示、实时自检以及控制外部闭锁回路等功能，性能可靠，便于维护。
传感器动态范围大，可广泛应用于10kV～750kV的户内、户外电气设备或线路上，通过与电磁锁、机械程序锁、微机防误闭锁等五防装置配合，实施闭锁，防止电气误操作。
1.2.适用范围APT-GSW4高压带电显示闭锁装置适用于电网频率为50Hz 、额定电压10kV～750kV 的户内外高压电气设备网络。
当一次设备的某一相（或两、三相）带电时，装置对应相指示灯会闪烁，同时闭锁接点断开。
本装置可按用户需求提供防误系统验电接口，可以与主流防误厂家的微机防误操作系统配合使用。
1.3.主要技术特性及参数●适用电压等级范围：10kV~750kV的各种电压等级●设备电源：默认大容量锂亚电池，电池供电正常使用寿命：不小于40000小时（约5年）。
亦可采用220V AC/DC ±20%。
●平均消耗功率：主机小于1W（外部电源供电）或小于2mW（电池供电）●额定频率：50Hz●闭锁接点：一个常闭接口，推荐用于与防误锁连接，一路常开常闭●闭锁回路接点容量：5A/220V(AC) 开断容量1000V A●闭锁接点动作寿命：大于5万次●指示灯亮度：符合GB25081-2010要求●环境温度：-40℃-- 60℃●工作湿度：日平均不大于95%●海拔高度：不大于3000m1.4.产品型号和配置型号配置图1-1 APT-GSW4型号说明图【注1】扩展编号主要指：A 代表仅电池供电；B 代表仅交流220V供电；C 代表电池供电和交流220V供电可由客户任意设置；D 高压带电显示装置（无线模式）。
RJ-GDXN型126kV～550kV高压带电显示闭锁装置
RJ-GDXN型126kV～550kV高压带电显示闭锁装置一、概述RJ-GDXN系列高压带电显示闭锁装置适用于126kV～550kV电压等级的户内外高压电气设备及供电线路中，完成监测和带电显示功能，同时提供闭锁接点，防止电气误操作。
该装置通过感应式验电，操作简单方便，性能稳定可靠，输出接点数量多，容量大，不仅便于操作者使用，而且能够有效保证操作者的人身安全。
二、使用范围及用途1、主要用途：显示高压电气设备的带电状态并提供闭锁接点，实现强制闭锁功能。
2、使用范围：广泛应用于额定电压为126～550kV的高压变电站的待测端，如总进线，供电线路的引出、引入线，GIS母线筒内及电缆终端等。
三、引用标准DL/538—2006 《高压带电显示装置技术条件》GB/T 6113-1985 《无线电干扰和抗干扰度测量设备规范》GB/T 17626.2-1998 《电磁兼容试验和测量技术静电放电抗扰度试验》GB/T 17626.3-1998 《电磁兼容试验和测量技术射频电磁场辐射抗扰度试验》GB/T 17626.4-1998 《电磁兼容试验和测量技术电快速瞬变脉冲群振荡波抗扰度试验》GB/T 17626.8-1998 《电磁兼容试验和测量技术工频磁场抗扰度试验》GB/T 17626.11-1998 《电磁兼容试验和测量技术电压暂降、短时中断和电压变化抗扰度试验》四、技术参数线路电压： 126KV～550KV感应电流：≤5μA装置工作电压： AC/DC 220V功耗≤5W环境温度： -40℃～+70℃；相对湿度： <90%不凝露海拔高度： <3000米；安装地点：汇控柜柜内最大日温差： 25℃抗地震能力：地面水平加速度0.25g，垂直加速度0.15g同时作用五、工作原理1、简介：高压电气设备带电时，其中心的交变电场，其在导体周围会产生交变磁场，交变磁场在传感器感应板上会产生交变电场，从而在感应板上形成微弱的感应电流（见右图传感器安装示意图），通过装置的放大及分析功能使其能够驱动装置内部继电器从而对高压电气设备的带电状态实现监测，即通过面板指示灯的红绿状态显示高压开关设备的实时带电状态，并通过驱动继电器完成对外部回路的闭锁及控制，原理图如右图所示：六、功能特点1、高压带电显示闭锁装置设计合理、性能可靠、安装维护方便，显示元件清晰美观。
