浅谈切展法在富怡CAD上的处理技巧
使用CAD进行绘制图面和剖视图的方法
使用CAD进行绘制图面和剖视图的方法绘制图面和剖视图是CAD软件中非常常见的操作,本文将介绍如何使用CAD进行这些操作。
首先,我们需要打开CAD软件并选择新建一个图纸。
在新建图纸时,我们可以选择不同的单位和比例尺,并根据需要设置纸张大小。
完成设置后,我们就可以开始绘制图面了。
图面绘制一般包括线条、曲线、尺寸和注解等元素。
我们可以使用CAD软件提供的绘图工具,在绘图区域中创建和编辑这些元素。
要绘制线条,我们可以使用直线工具。
首先选择直线工具,然后在绘图区域中点击鼠标左键并拖动,这样就可以创建一条直线。
如果需要绘制曲线,我们可以选择曲线工具,并根据需要设置曲线的形状和参数。
CAD软件还提供了其他各种类型的线条工具,如多段线工具、样条曲线工具等,可以根据实际需求选择使用。
除了线条和曲线,我们还可以使用CAD软件提供的尺寸工具来绘制尺寸。
尺寸可以标示出绘图中的各种尺寸和距离,方便我们进行测量和设计。
选择尺寸工具后,我们可以在绘图区域中点击鼠标左键并拖动,然后设置尺寸的起点和终点位置,以及其他参数,按下确定键即可完成尺寸绘制。
注解是绘图中非常重要的一部分,它可以用来解释图纸中的一些特殊细节或注释。
CAD软件提供了各种注解工具,如注释框工具、文本工具等。
我们可以选择注解工具,并在绘图区域中点击鼠标左键并拖动来创建注解框或文本。
在创建注解框或文本后,我们还可以对其进行编辑和设置,如调整字体、大小和颜色等。
绘制好图面后,我们还可以使用CAD软件中的剖视图功能来创建剖视图。
剖视图是将物体的内部细节和结构以一种清晰的方式展示出来的视图。
要创建剖视图,我们首先需要选择剖面工具,并根据需要设置剖面的方向和位置。
然后,我们可以在绘图区域中选择需要剖视的物体,并按下确定键,CAD软件会自动创建一个剖视图。
我们还可以对剖视图进行编辑和设置,如调整剖面位置和方向、添加标注等。
总之,使用CAD进行绘制图面和剖视图是非常简单和方便的。

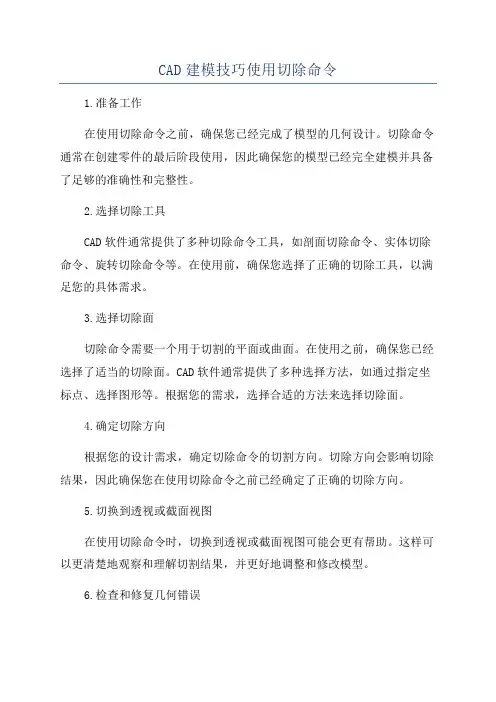

CAD建模技巧使用切除命令
CAD建模技巧使用切除命令1.准备工作在使用切除命令之前,确保您已经完成了模型的几何设计。
切除命令通常在创建零件的最后阶段使用,因此确保您的模型已经完全建模并具备了足够的准确性和完整性。
2.选择切除工具CAD软件通常提供了多种切除命令工具,如剖面切除命令、实体切除命令、旋转切除命令等。
在使用前,确保您选择了正确的切除工具,以满足您的具体需求。
3.选择切除面切除命令需要一个用于切割的平面或曲面。
在使用之前,确保您已经选择了适当的切除面。
CAD软件通常提供了多种选择方法,如通过指定坐标点、选择图形等。
根据您的需求,选择合适的方法来选择切除面。
4.确定切除方向根据您的设计需求,确定切除命令的切割方向。
切除方向会影响切除结果,因此确保您在使用切除命令之前已经确定了正确的切除方向。
5.切换到透视或截面视图在使用切除命令时,切换到透视或截面视图可能会更有帮助。
这样可以更清楚地观察和理解切割结果,并更好地调整和修改模型。
6.检查和修复几何错误在使用切除命令之前,建议您检查并修复任何可能存在的几何错误。
例如,检查是否有重叠的几何体、裂缝或不连续的边。
这可以确保切除命令能够正常运行,并产生准确的切割结果。
7.理解切除区域在使用切除命令之前,确保您理解切除命令的工作方式和切除区域。
有些切除命令只会切除模型的一部分,而有些则会将整个模型分割成多个部分。
了解这些细节可以帮助您更好地控制和应用切除命令。
在完成以上准备工作后,可以开始使用切除命令了。
根据您的具体需求,选择适当的切除命令工具,并按照软件提供的指导进行操作。
在使用过程中,确保您仔细检查和调整切除区域,以获得所需的切割结果。
9.调整切割结果10.检查和保存切割结果最后,确保对切割结果进行仔细的检查。
检查是否有任何几何错误或不连续性。
如果满意切割结果,及时保存您的模型,并确保您已经备份了原始模型,以备将来的修改和调整。
总结起来,切除命令是CAD建模中的一个非常有用的工具。
CAD中的裁剪和扩展工具的使用方法
CAD中的裁剪和扩展工具的使用方法在CAD软件中,裁剪(Trim)和扩展(Extend)是常用的工具,它们可以帮助用户快速修改和编辑图形。
下面将介绍这两个工具的使用方法。
首先,我们来了解一下裁剪工具的使用方法。
裁剪工具可以用来修剪图形,即删除图形中不需要的部分。
要使用裁剪工具,首先选择需要进行裁剪的对象。
可以通过点击对象或通过绘制一个选取窗口来选择多个对象。
选中对象后,点击CAD工具栏上的裁剪图标,或使用快捷键“TR”来激活裁剪命令。
进入裁剪命令后,鼠标指针将变为十字线。
将其移动到裁剪边界的一个交点上,并点击确定。
然后,将鼠标移动到裁剪边界的另一个交点上,并再次点击确定。
这样,选中的对象将会被裁剪成指定的形状。
如果需要裁剪多个对象,则重复以上步骤即可。
接下来,我们来了解一下扩展工具的使用方法。
扩展工具可以用来延长线段或边界,使其与其他对象相交。
要使用扩展工具,首先选择需要进行扩展的对象。
可以通过点击对象或通过绘制一个选取窗口来选择多个对象。
选中对象后,点击CAD工具栏上的扩展图标,或使用快捷键“EX”来激活扩展命令。
进入扩展命令后,鼠标指针将变为十字线。
将其移动到需要延长的线段或边界上,并点击确定。
然后,将鼠标移动到需要与之相交的对象上,并再次点击确定。
这样,选中的线段或边界将会被扩展与其他对象相交。
除了单个线段或边界的扩展,CAD还提供了批量扩展的功能。
在扩展命令激活后,可以选择多个对象来进行扩展。
选中对象后,按下“Enter”键即可完成批量扩展的操作。
需要注意的是,裁剪和扩展工具的使用方法可能因不同的CAD软件而略有差异,以上介绍的方法适用于一般的CAD软件。
在具体操作时,可以参考相应软件的用户手册或在线教程来获取更准确的指导。
在使用裁剪和扩展工具时,建议先备份原始图形,以防意外修改导致数据丢失。
此外,可以利用撤销命令(Undo)来回退操作,以修复错误的修改。
总结来说,裁剪和扩展是CAD软件中常用的工具,它们可以帮助用户快速修剪或扩展图形。

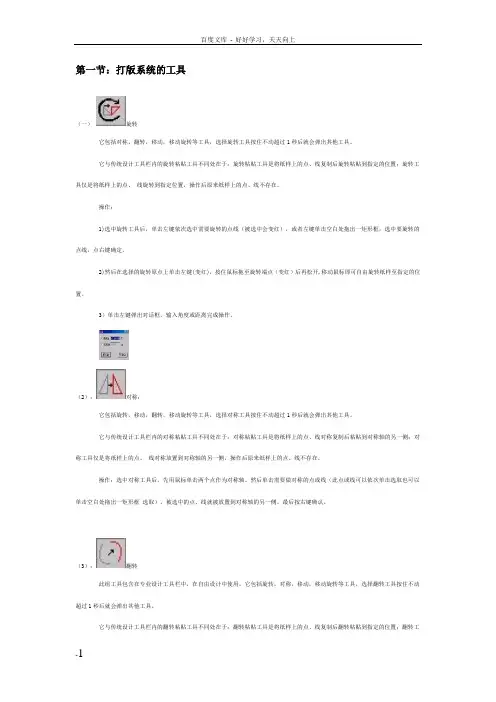

富怡CAD操作说明说
第一节:打版系统的工具(一)旋转它包括对称,翻转,移动,移动旋转等工具,选择旋转工具按住不动超过1秒后就会弹出其他工具。
它与传统设计工具栏内的旋转粘贴工具不同处在于:旋转粘贴工具是将纸样上的点、线复制后旋转粘贴到指定的位置;旋转工具仅是将纸样上的点、线旋转到指定位置,操作后原来纸样上的点、线不存在。
操作:1)选中旋转工具后,单击左键依次选中需要旋转的点线(被选中会变红),或者左键单击空白处拖出一矩形框,选中要旋转的点线,点右键确定。
2)然后在选择的旋转原点上单击左键(变红),按住鼠标拖至旋转端点(变红)后再松开,移动鼠标即可自由旋转纸样至指定的位置。
3)单击左键弹出对话框,输入角度或距离完成操作。
(2):对称:它包括旋转,移动,翻转,移动旋转等工具,选择对称工具按住不动超过1秒后就会弹出其他工具。
它与传统设计工具栏内的对称粘贴工具不同处在于:对称粘贴工具是将纸样上的点、线对称复制后粘贴到对称轴的另一侧;对称工具仅是将纸样上的点、线对称放置到对称轴的另一侧,操作后原来纸样上的点、线不存在。
操作:选中对称工具后,先用鼠标单击两个点作为对称轴。
然后单击需要做对称的点或线(此点或线可以依次单击选取也可以单击空白处拖出一矩形框选取)。
被选中的点、线就被放置到对称轴的另一侧,最后按右键确认。
(3):翻转此组工具包含在专业设计工具栏中,在自由设计中使用,它包括旋转,对称,移动,移动旋转等工具,选择翻转工具按住不动超过1秒后就会弹出其他工具。
它与传统设计工具栏内的翻转粘贴工具不同处在于:翻转粘贴工具是将纸样上的点、线复制后翻转粘贴到指定的位置;翻转工具仅是将纸样上的点、线翻转移动到指定位置,操作后原来纸样上的点、线不存在。
操作:选中翻转工具,单击左键选中一条曲线(或者直线)的一端,此时该线条呈红色,按空格键会改变该线条的方向,每按一次,会沿逆时针方向旋转一次(或者单击鼠标右键,在弹出的菜单里选择想要的旋转方式),得到指定的形状后,移动该线条到指定的位置(点)上即可。
切展法在富怡CAD中的艺术表现-推荐下载
切展法在富怡CAD中的艺术表现随着计算机技术的飞速发展,利用计算机的软、硬件技术,通过输入、设计及输出等操作,实现服装新产品的款式设计、结构设计、工艺设计及生产环节中的放码、排料等,已成为服装企业提高服装设计、制板的工作效率和产品质量的主要手段,这样不仅减轻了劳动强度,同时也大大降低了生产成本,作为以制板、排料为主的富怡CAD(Richpeace)受到了广大服装企业的青睐。
切展法是使平面的面料,根据服装设计效果,在服装整体或局部原型的基础上按结构线切开,运用富怡CAD工具,将剪切部位进行平行移动、弧形展开或省道转移等艺术形式,展示出收褶、放摆、收省、分割等造型效果,使服装更加适合于人体。
切展法多运用于女装的衣领、衣袖、衣身、裙子等部位,增添了女性娇羞可爱的艺术情趣。
1.平行切展法设计折叠、规律褶线平行切展法是指确定褶的结构线后,利用富怡CAD中[工字褶展开]及[刀褶展开]等工具,平行移动一定的褶量。
平行切展法主要用来设计两端份量相等的褶类造型,一般用于规律褶及抽褶服装,两端折叠有层次,在生活装、表演服装中运用较多,衬托女性娴静温柔、娇柔华贵,如图1所示。
下面以图1中第一款为例,描述平行切展法的表现过程。
图11.1设置绘图环境[RP-DGS]图标按钮,进入设计与放码系统的工作界面,选择[自由设计]选双击桌面Rp-DGSѧϰ°æ.lnk项,打开“女衬衫前片原型”,如图2所示。
1.2确定褶线选择[点]工具,单击颈侧点,沿着肩斜线向袖窿方向移动3cm(文中单位均为cm)确定A点。
选择[智能笔]工具,光标靠近叠门线与底边线相交点,该点发亮,击[ENTER]键,在偏移量对话框中输入-7(向左偏移量)为B点,连接A点为第一条褶线,如图3所示。
选择[不相交等距线]工具,单击AB线向左拖动鼠标,在[平行线]对话框中输入间距为2的两条平行线,如图4所示。
CAD中的图形裁剪与裁切技巧
CAD中的图形裁剪与裁切技巧CAD(计算机辅助设计)是一种专门用于设计和绘制各种图形的软件。
在CAD中,图形裁剪和裁切是非常常见和重要的操作,可以帮助用户精确地调整图形和剪裁多余部分。
本文将分享CAD中的图形裁剪与裁切技巧,帮助读者更好地运用CAD软件。
裁剪是一种将图形中的不需要部分去除的操作。
在CAD中,选择“裁剪”工具后,用户需要按照以下步骤进行操作:1. 选择需要裁剪的图形。
2. 输入命令“CROP”。
3. 拖动鼠标以框选需要保留的区域。
4. 按下“Enter”键,完成裁剪。
使用这种方法,用户可以轻松地在CAD中裁剪图形,去除多余的部分。
此外,用户还可以通过调整裁剪框的大小和位置,进一步控制裁剪的范围。
裁切是一种将一个或多个图形切割成两个或多个部分的操作。
在CAD中,选择“裁切”工具后,用户需要按照以下步骤进行操作:1. 选择需要裁切的图形和切割线。
2. 输入命令“TRIM”。
3. 拖动鼠标以框选需要保留的部分。
4. 按下“Enter”键,完成裁切。
使用这种方法,用户可以将图形按照指定的切割线裁剪成不同的部分。
同样地,用户可以通过调整裁切框的大小和位置,进一步控制裁切的精确程度。
在CAD中,还有一种常见的图形处理操作叫做交叉裁剪。
交叉裁剪是一种将两个或多个图形相互裁剪的操作。
在CAD中,选择“裁剪”工具后,用户需要按照以下步骤进行操作:1. 选择需要进行交叉裁剪的图形。
2. 输入命令“XCLIP”。
3. 拖动鼠标以框选需要保留的区域。
4. 按下“Enter”键,完成交叉裁剪。
使用这种方法,用户可以将多个图形相互裁剪,创建出独特和精确的形状。
同样地,用户可以通过调整交叉裁剪框的大小和位置,进一步控制裁剪的范围。
在进行图形裁剪和裁切操作时,CAD也提供了一些附加的功能和技巧,帮助用户更加高效地完成任务。
例如,用户可以使用“裁剪”工具的“加剪裁区域”选项,同时进行多个区域的裁剪,提高效率。
另外,用户还可以使用“复制”命令将裁剪或裁切后的图形复制到其他位置,节省时间和精力。
CAD中的图形剖切与切面展开技巧
CAD中的图形剖切与切面展开技巧在CAD设计中,图形剖切和切面展开是非常重要的技巧,它们能够帮助设计师更好地理解和处理三维图形,从而更高效地完成设计任务。
本文将介绍CAD中的图形剖切和切面展开技巧,希望能对读者在CAD设计中的应用有所启发。
首先,图形剖切是指将一个三维图形沿着某个平面进行剖面切割,并在平面上展示其截面。
在CAD软件中,我们可以通过以下步骤来实现图形剖切:1. 选择要剖切的图形:在CAD软件中,选中要剖切的图形,可以是一个零件、一个组件或整个装配图。
2. 创建剖面平面:在CAD软件中,选择一个合适的平面作为剖切平面,可以是水平面、垂直面或任意平面。
可以通过绘制直线或其他几何元素来创建剖面平面。
3. 进行图形剖切:在CAD软件中,选择剖切工具,将剖切平面与选中的图形进行剖切操作。
根据需要可以选择剖切的深度或位置。
4. 观察剖面图:完成剖切操作后,我们可以观察并分析所得的剖面图,以便更好地理解和处理图形。
接下来,切面展开是指将一个三维图形展开为一个二维平面,以便更好地理解其结构和特征。
在CAD软件中,我们可以通过以下步骤来实现切面展开:1. 选择要展开的图形:在CAD软件中,选中要展开的图形,可以是一个表面、一个零件或组件。
2. 创建展开平面:在CAD软件中,选择一个适合的平面作为展开平面,可以是水平面、垂直面或任意平面。
3. 进行切面展开:在CAD软件中,选择切面展开工具,将选中的图形按照展开平面进行展开操作。
可以通过选择展开的方式来调整展开后的形状。
4. 观察展开结果:完成切面展开后,我们可以观察并分析所得的展开结果,以便更好地理解和处理图形。
通过图形剖切和切面展开技巧,我们可以更好地理解和处理三维图形。
例如,在机械设计中,我们可以使用图形剖切来研究零件内部的结构和特征,或者使用切面展开来制作模具板料的展开图。
在建筑设计中,我们可以使用图形剖切来观察建筑物的内部结构,或者使用切面展开来进行构件的制作和加工。
CAD中的图形缝合和切割技巧
CAD中的图形缝合和切割技巧在CAD软件中,图形的缝合和切割是非常常见的操作,它们可以帮助我们创建更复杂的图形和加工更精细的详细部分。
今天,我们将探讨一些常用的图形缝合和切割技巧,帮助你更好地应对CAD设计中的挑战。
首先,我们来讨论图形缝合技巧。
图形缝合可以将两个或多个图形合为一个整体,以便进行后续操作。
在CAD软件中,我们通常使用“合并”或“连接”命令来完成这个过程。
如果你有两个独立的线段,你可以使用“连接”命令将它们连接成一个连续的线段。
在命令行中输入“连接”并按下回车键后,选择要连接的两个线段,并按下回车键即可完成操作。
CAD软件将自动计算并创建一个新的线段连接它们。
除了线段,CAD软件还可以缝合曲线、弧线和圆弧等。
使用相应的命令来选择要缝合的图形,并按照软件的提示完成操作即可。
另一种常见的图形缝合技巧是创建闭合的多边形。
在CAD软件中,我们可以使用“闭合曲线”或“填充”命令来实现。
在命令行中输入相应的命令并按下回车键后,选择要闭合的曲线或多边形,并按下回车键即可完成操作。
CAD软件将自动创建一个封闭的多边形,方便后续的编辑和加工操作。
接下来,我们来讨论图形切割技巧。
图形切割可以将一个大的图形划分为多个小的部分,以便更好地编辑和调整。
在CAD软件中,我们常用的命令是“剪切”或“分割”。
使用“剪切”命令时,选择要剪切的图形和剪切线,并按下回车键即可完成操作。
剪切线将作为切割线,将图形分割为两个或多个部分。
你可以根据需要选择不同的剪切线和位置,以实现精确的切割效果。
另一种常见的图形切割技巧是使用“分割”命令。
在CAD软件中,我们可以选择要分割的图形和分割点,并按下回车键即可完成操作。
分割点将作为切割点,将图形划分为不同的部分。
你可以选择多个分割点来创建更复杂的分割效果。
在进行图形切割时,我们还可以使用“切割工具”,它可以帮助我们更好地控制切割的位置和角度。
在CAD软件中,我们可以使用“切割工具”来创建自定义的切割线或路径,并将图形划分为所需的部分。
切展法在富怡CAD中的艺术表现
切展法在富怡CAD中的艺术表现随着计算机技术的飞速发展,利用计算机的软、硬件技术,通过输入、设计及输出等操作,实现服装新产品的款式设计、结构设计、工艺设计及生产环节中的放码、排料等,已成为服装企业提高服装设计、制板的工作效率和产品质量的主要手段,这样不仅减轻了劳动强度,同时也大大降低了生产成本,作为以制板、排料为主的富怡CAD(Richpeace)受到了广大服装企业的青睐。
切展法是使平面的面料,根据服装设计效果,在服装整体或局部原型的基础上按结构线切开,运用富怡CAD工具,将剪切部位进行平行移动、弧形展开或省道转移等艺术形式,展示出收褶、放摆、收省、分割等造型效果,使服装更加适合于人体。
切展法多运用于女装的衣领、衣袖、衣身、裙子等部位,增添了女性娇羞可爱的艺术情趣。
1.平行切展法设计折叠、规律褶线平行切展法是指确定褶的结构线后,利用富怡CAD中[工字褶展开]及[刀褶展开]等工具,平行移动一定的褶量。
平行切展法主要用来设计两端份量相等的褶类造型,一般用于规律褶及抽褶服装,两端折叠有层次,在生活装、表演服装中运用较多,衬托女性娴静温柔、娇柔华贵,如图1所示。
下面以图1中第一款为例,描述平行切展法的表现过程。
图11.1设置绘图环境双击桌面[RP-DGS]图标按钮,进入设计与放码系统的工作界面,选择[自由设计]选项,打开“女衬衫前片原型”,如图2所示。
1.2确定褶线选择[点]工具,单击颈侧点,沿着肩斜线向袖窿方向移动3cm(文中单位均为cm)确定A点。
选择[智能笔]工具,光标靠近叠门线与底边线相交点,该点发亮,击[ENTER]键,在偏移量对话框中输入-7(向左偏移量)为B点,连接A点为第一条褶线,如图3所示。
选择[不相交等距线]工具,单击AB线向左拖动鼠标,在[平行线]对话框中输入间距为2的两条平行线,如图4所示。
AB图2 图3 图4 图51.3拉展褶线选择[工字褶展开]工具,框选整个纸样,纸样线条变成红色,击右键结束;选择展开线,从AB线开始由上向下依次点击褶线,线条变成蓝色,击右键结束;点击上段折线(肩斜线),该线变成绿色,击右键结束;点击下段折线(下摆线),该线变成紫色,击右键结束;在[工字褶展开]对话框中根据款式需要输入数值,单击[确定]即可,如图5所示。
CAD中的断面分析与剖切展示技巧
CAD中的断面分析与剖切展示技巧在工程设计和制造领域中,CAD软件的应用变得越来越广泛。
CAD软件不仅能够帮助工程师和设计师快速绘制复杂的模型,还可以进行断面分析和剖切展示,以深入了解模型的内部结构和细节。
在本文中,我们将介绍如何在CAD软件中进行断面分析和剖切展示的技巧。
首先,断面分析是指在CAD软件中选择特定的截面平面,并通过将模型分为两部分,以便查看和分析模型内部的结构和细节。
要进行断面分析,首先要选择适当的截面平面。
在CAD软件中,我们可以使用平行于特定平面或穿过特定点的截面平面来进行分析。
一种常见的断面分析技巧是使用剖面命令。
在绘制模型时,我们可以使用剖面命令来选择一个截面平面,并将模型分为两部分。
在CAD软件的工具栏中,通常会有一个剖面命令或剖面工具,我们可以点击该工具来选择截面平面。
选择截面平面后,CAD软件会将模型沿所选平面切割,并在切割面上创建一个剖面。
通过调整剖面的位置和大小,可以更好地展示模型的内部结构和细节。
此外,CAD软件还可以帮助我们添加标注和尺寸,以便更清楚地标识模型的特定部分。
除了断面分析,CAD软件还提供了剖切展示的功能。
剖切展示是指将模型沿特定平面或路径进行切割,以便更好地展示模型的内部部分。
与断面分析类似,我们可以使用剖面命令来进行剖切展示。
在进行剖切展示时,我们可以选择特定的剖切平面或剖切路径。
CAD软件通常会提供多种剖切选项,例如沿某个坐标轴进行剖切,或按照用户自定义的路径进行剖切。
选择剖切平面或路径后,CAD软件会自动切割模型,并在切割面上创建一个剖面。
与断面分析技巧类似,我们还可以通过调整剖面的位置和大小来更好地展示模型的内部细节。
此外,在进行剖切展示时,我们还可以选择隐藏或显示特定的部件,以便更好地展示和分析模型。
总结来说,CAD中的断面分析和剖切展示技巧为工程师和设计师提供了深入了解模型内部结构的方法。
通过选择适当的截面平面或剖切路径,并调整剖面的位置和大小,我们可以更好地展示模型的内部细节。
CAD建模技巧 使用切割命令
CAD建模技巧:使用切割命令在CAD软件的建模过程中,切割命令(Trim)是一个非常重要的工具。
通过使用切割命令,我们可以有效地去除不需要的图形部分,使得建模过程更加精确和高效。
本文将介绍CAD软件中切割命令的使用技巧。
首先,在打开CAD软件后,我们需要先绘制一些基本的图形,以便演示切割命令的作用。
我们可以绘制一个矩形和一个圆形,作为实例来进行操作。
假设我们想要去除矩形内部和圆形外部的部分,这时候就需要使用到切割命令。
首先,选择切割命令。
在CAD软件的工具栏上,可以找到一个剪刀的图标,点击该图标选中切割命令。
另外,也可以使用快捷键“T”来选择切割命令。
接下来,点击要处理的图形中不需要的部分。
在本例中,我们需要点击矩形内部和圆形外部的线段,以便去除这些线段。
完成上一步操作后,可以看到被选中的线段上有一个交叉的十字形标记。
这时,点击需要保留的部分。
在本例中,我们点击了矩形和圆形的边框线,以便保留这些线段。
之后,按下回车键或右键点击输入空白处,即可完成切割命令。
此时,我们可以看到,矩形的内部和圆形的外部部分被去除了,只剩下了我们需要的线段。
需要注意的是,切割命令可以进行多次操作,以处理复杂的图形。
每次操作都可以选择不需要的部分,并点击需要保留的部分,进行切割。
此外,在切割命令的操作过程中,我们还可以使用一些辅助的技巧来提高效率。
首先,我们可以使用“选择”命令来快速选中需要处理的线段。
在CAD软件的工具栏上,可以找到一个箭头的图标,点击该图标选中选择命令。
另外,也可以使用快捷键“S”来选择命令。
在选中需要处理的线段后,再选择切割命令,就可以快速进行切割操作。
此外,我们还可以使用“延伸”命令来延长线段,以便更好地进行切割操作。
在CAD软件的工具栏上,可以找到一个粗线段和细线段相交的图标,点击该图标选中延伸命令。
另外,也可以使用快捷键“E”来选择延伸命令。
通过延伸命令,我们可以在需要切割的线段上延长一段长度,以便更好地进行切割。
CAD中常见的图形修剪和扩展操作
CAD中常见的图形修剪和扩展操作CAD(计算机辅助设计)是一种非常常用的工具,用于图形设计和制图。
在CAD中,常常需要对图形进行修剪和扩展操作,以满足设计的需要。
本文将介绍CAD中常见的图形修剪和扩展操作的使用技巧。
首先,我们来看一下图形修剪操作。
图形修剪是指通过删除、隐藏或截断一部分图形,使其与其他图形的交集更加精确。
在CAD中,常见的图形修剪操作包括“Trim”和“Break”。
“Trim”操作用于修剪两个或多个图形的交叉部分。
要使用“Trim”操作,首先选择“Trim”工具,然后选择要修剪的图形,并选择要修剪的交叉部分。
最后,按下“Enter”键完成修剪操作。
在进行图形修剪时,可以使用“Fence”或“Crossing”选择模式来选择多个图形。
“Break”操作用于截断图形的一部分。
要使用“Break”操作,首先选择“Break”工具,然后选择要截断的图形,并指定截断点。
最后,按下“Enter”键完成截断操作。
在进行图形截断时,可以使用“Fence”或“Crossing”选择模式来选择多个图形。
接下来,我们来看一下图形扩展操作。
图形扩展是指通过增加或延展图形,使其与其他图形的交集更加完整。
在CAD中,常见的图形扩展操作包括“Extend”和“Stretch”。
“Extend”操作用于扩展两个或多个图形的交叉部分。
要使用“Extend”操作,首先选择“Extend”工具,然后选择要扩展的图形,并选择要扩展的交叉部分。
最后,按下“Enter”键完成扩展操作。
在进行图形扩展时,可以使用“Fence”或“Crossing”选择模式来选择多个图形。
“Stretch”操作用于延展图形的一部分。
要使用“Stretch”操作,首先选择“Stretch”工具,然后选择要延展的图形,并指定延展的边界。
最后,按下“Enter”键完成延展操作。
在进行图形延展时,可以使用“Fence”或“Crossing”选择模式来选择多个图形。
浅谈切展法在富怡CAD上的处理技巧
步操作要领会在状 态栏 中实时提示 , 使操作变得更加便捷 。 运用C A D 软
件进行打板, 高效、 快速、 准确 度高, 完全符合企业 生产要求 , 收效甚佳 。
= 弧形 切展 荷 叶边在 C A D 软 件的 处理
弧形切 展是 指确定 褶的结 构线后 , 使用C A D 软 件中 “ 分割或 去除余 量” 及 “ 省展开” 等工具 , 根 据款 式需要按 照指定 的方向旋 转结 构线 , 使 之产生较大的褶量、 褶线程 放射状 , 结 构线 呈弧形。
右键 结束弹 出对话框 , 设置分割线条 数为9 , 总 的伸缩量为Y , 选择 处理方
式为顺滑连 线, 如图2 所示 , 得出的效果和 “ 荷叶边”工具是 一样的。 2 ) 波浪形裙 摆处理
采 用不 对称 的斜 向分割 造型 裙型 ( 图3 ) , 也可 以直接 用 “ 分割、 展
开、 去除余 量” 工具进行处 理。
浅谈 切展法在 富怡C AD 上 的处理 技巧
P R OCE S S l NG TE CHNI QUE S OF CU T T I NG ME T HOD I N F U Y I ON T HE C AD
私 立华联学院 周夏 妮
摘 要:
时 尚个性的女 时装日 多样化 , 企业若沿用传 统的打板方 式生产运作 , 必定 存在时
选 图形后点 右键结束 先择左键先 点选 不动线A B 线, 再点选展开线 E D 线,
Abst r ac t :
As f a s h i on p e r s on a l i t y o f f em a l e f as h i o n b ec o me s mo r e an d mo r e di v e r s e, i f t h e e n t e r p r i s e c o n t i n u e s t o u s e t h e t r a di t i o n a l wa y o f p r od u c t i o n op e r a t i on pa t t e r n . t h e r e mu s t b e s o me p r ob l em s o f t i me a n d t e c h ni qu e J u s t l i k e f o l ds o r f l o un c e s t y l e s .i t i s d i f f i c u l t t 0 gr a s p t h e c u t t i n g a mo u n t o f t h e s t y l e T h e a c c u m uI a t i o n e f f e c t wi l l a p pe a r wi t h e x c e s s i v e a m ou n t s ; o t h e r wi s e i t w I I n o t r ea c h t h e i d ea I e f f e c t Th i s p ap e r de s c r i be s川 I I . wa v e .f ol ds o f l h e f em a l e f a s h i o n a n d h o w t o ap p l y CAD pl a t e s s y s t e m t o s o l v e t e c h n i c al p r ob l em s f o r t h e e n t e r p r i s e s p r od u c t i o n. a n d t h e n s h o ws t h e t e ch n i qu e o f s i mp l i f y i n g t h e
CAD教程 视图剪裁与分解方法
CAD教程:视图剪裁与分解方法CAD软件是一种广泛应用于设计和制造领域的工具。
通过使用CAD软件,我们可以创建和编辑各种图纸和设计模型。
在CAD软件中,视图剪裁和分解是非常重要的功能,可以帮助我们更好地理解和展示我们的设计。
视图剪裁是指将图纸中的某一部分裁剪出来,以突出或强调该部分。
这在对于复杂的设计和大型图纸来说非常有用。
下面是一些常见的视图剪裁方法。
首先,选择你想要剪裁的图纸或模型。
然后,找到并点击软件界面上的“剪裁”工具。
接着,用鼠标拖动一个矩形或多边形,将它围绕着你要剪裁的区域。
你也可以使用其他形状的剪裁区域,比如椭圆或魔术棒。
根据你的需求,选择最适合的工具。
然后,点击“确认”按钮。
你会发现只有剪裁区域之内的内容是可见的,而其他部分则被隐藏了起来。
视图剪裁还可以帮助你隐藏并简化复杂的设计,以提高工作效率。
你可以只保留你需要展示的部分,并将其他不必要的细节隐藏起来。
这样,不仅可以减少图纸的复杂性,还可以使设计更易于理解和修改。
现在让我们来了解一下CAD软件中的视图分解功能。
视图分解是将一个对象或部件的不同部分分为不同的层次,以便更好地观察和分析。
要使用视图分解功能,首先需要选择一个对象或部件。
接下来,在软件的工具栏中找到“分解”工具或相关命令。
然后,点击所选对象上的某个点,以此作为分解的起点。
接着,通过在所选对象周围不同的点上点击,绘制出你想要的分解路径。
这些路径可以是直线、弧线或自由曲线。
完成路径的绘制后,确认并应用分解。
分解功能使得我们可以更好地理解和分析复杂的对象或设备。
通过分解,我们可以一层一层地观察对象的内部结构和组成部件。
这对于设计相关的工作(如机械工程或建筑设计)非常有帮助。
视图剪裁和分解是CAD软件中重要的功能,通过使用这些功能,我们可以更好地编辑和展示我们的设计。
无论是隐藏多余的细节、突出重点,还是深入分析对象的内部构造,视图剪裁和分解都能够在设计过程中为我们提供非常实用的工具。
CAD中的图形剖切与截面展示方法
CAD中的图形剖切与截面展示方法图形剖切和截面展示是CAD软件中常用的功能,它们能够帮助工程师和设计师更好地理解和展示复杂的图形模型。
在本教程中,我们将介绍CAD软件中的图形剖切和截面展示方法,让您轻松掌握这些技巧。
一、图形剖切方法1. 在CAD软件中,打开待剖切的图形模型。
2. 选择“剖切”工具或进入相应的剖切命令。
3. 在图形模型上选择一个剖切面,可以是平面、立面或其他形状。
4. 通过拖动鼠标或输入数值来调整剖切面的位置和方向。
5. 确定剖切面后,CAD软件会将图形模型按照剖切面进行分割,显示出截断面。
6. 可以通过修改剖切面的位置和方向来调整剖切结果。
7. 完成剖切后,可以选择保存分割后的图形模型,或者将其导出为其他格式。
图形剖切方法可以帮助工程师和设计师更好地理解图形模型的内部结构和细节。
它适用于各种领域的设计,例如建筑、机械、电子等。
二、截面展示方法1. 在CAD软件中,打开需要进行截面展示的图形模型。
2. 选择“截面展示”工具或进入相应的截面展示命令。
3. 选择要展示的截面平面,可以是水平面、垂直面或其他形状。
4. 在图形模型上选择一个截面位置,可以通过拖动鼠标或输入数值来调整位置。
5. 确定截面位置后,CAD软件会将图形模型在截面平面上进行截断,并显示出截断面。
6. 可以通过修改截面位置来调整截断结果。
7. 完成截断后,可以选择保存截断后的图形模型,或者将其导出为其他格式。
截面展示方法可以帮助工程师和设计师更好地展示图形模型的内部结构和特征,帮助他们进行分析和评估。
它适用于各种领域的设计和分析,例如建筑结构、流体力学、材料科学等。
总结:CAD软件中的图形剖切和截面展示方法是非常有用的工具,可以帮助工程师和设计师更好地理解和展示复杂的图形模型。
通过简单的操作,我们可以轻松实现图形剖切和截面展示,并进行相应的调整和优化。
这些技巧对于各种领域的设计和分析非常重要。
希望本教程对您有所帮助,让您在CAD软件的使用中更加得心应手。
CAD模型切剖技巧 展示设计内部构造的窍门
CAD模型切剖技巧:展示设计内部构造的窍门CAD软件是现代设计师必备的工具之一。
它不仅可以帮助设计师快速创建模型和绘制图纸,还可以通过切剖功能展示设计内部的构造和细节。
本文将介绍一些CAD模型切剖的技巧,帮助设计师更好地展示设计的内部构造。
首先,打开CAD软件并导入你想要切剖的模型。
确保模型已经完整地建模和组装好。
在CAD软件中,通常有多种切剖工具可供选择,如切割面、切割体和切割线等。
选择合适的切剖工具,接下来就可以开始切剖操作了。
之后,选中需要切割的部分。
根据设计的需要,可以选择切割整个模型或只切割部分。
通过选中模型的特定面、体或线,可以指定切割的位置和方向。
此外,CAD软件还提供一些高级工具,如切割偏移和切割剖面,可以进一步调整切割的形状和位置。
切割完成后,可以选择不同的切剖样式来展示设计的内部构造。
CAD软件提供了多种切剖样式,如半透明、填充和线框等。
选择适合设计需求的切剖样式,可以更清晰地展示设计的内部细节。
在切割样式中,还可以调整切剖面的透明度、填充颜色和线型等参数,以获得更好的视觉效果。
除了基本的切剖操作和样式设置,CAD软件还提供了一些高级的切割技巧。
例如,可以通过添加断面符号和注释来标识切割面上的重要细节和尺寸。
这样,设计师可以更清楚地向其他人解释和展示设计的内部构造。
此外,在切割后仍然可以进行模型编辑,如添加孔洞、调整构件和修改参数等。
这使得设计师可以更灵活地调整设计,并及时更新切割显示。
在展示设计内部构造时,还可以使用一些额外的功能来增强用户体验。
例如,CAD软件可以生成动画或实时演示,展示切割过程和内部构造的变化。
这对于产品设计和工程演示非常有帮助,可以直观地展示设计的特点和优势。
此外,CAD软件还可以导出静态图像或互动模型,以便在报告、展示或网站上使用。
最后,切割是CAD软件中常用的功能之一。
通过掌握切割技巧,设计师可以更好地展示设计的内部构造,提高设计效率和沟通效果。
在使用CAD软件时,建议多了解和尝试不同的切割工具和样式,以便灵活应用于各种设计场景。
CAD中的断面分析与剖切展示技巧
CAD中的断面分析与剖切展示技巧CAD(计算机辅助设计)软件在工程设计中起到了重要的作用,其中断面分析和剖切展示是CAD软件中常用的技巧之一、这些技巧允许用户通过绘制剖面图和展示物体内部构造来更好地理解和分析三维模型。
在本文中,我将介绍CAD中的断面分析和剖切展示技巧,并提供一些实用的建议。
首先,断面分析是一种用来查看和分析物体内部结构的技术。
在CAD软件中,用户可以选择物体的一个或多个平面,并在该平面上绘制一个剖面。
这样可以获得沿着该平面的截面图,从而更好地理解和分析物体的内部结构。
下面是一些实现断面分析的常用技巧:1.创建一个新的工作平面:在CAD软件中,用户可以创建一个新的工作平面,并将其设置为断面平面。
这样,在工作平面上绘制的图形将成为断面图。
这个工作平面可以是任意平面,例如垂直于X轴、Y轴或Z轴的平面,或者是用户自定义的平面。
2.绘制断面:在工作平面上,用户可以使用线条、多边形或其他绘图工具绘制一个剖面。
这个剖面可以是简单的平面图形,也可以是复杂的曲线、弧线或曲面。
3.显示断面:一旦绘制好了断面,用户可以选择将其显示在三维模型上。
这样,用户就可以同时看到两种视图,一个是三维模型,另一个是断面图。
这种技巧可以帮助用户更好地理解物体的内部结构。
接下来,剖切展示是一种用来展示物体内部结构的技术。
在CAD软件中,用户可以选择一个或多个平面,并将其视为剖切平面。
然后,在该平面上绘制一个剖面曲线或剖面多边形,以表示物体的剖切面。
通过调整剖切平面的位置和方向,用户可以获得不同视角下的剖切展示。
下面是一些实现剖切展示的常用技巧:1.选择剖切平面:在CAD软件中,用户可以选择一个或多个平面,并将其视为剖切平面。
这些平面可以是垂直于X轴、Y轴或Z轴的平面,也可以是用户自定义的平面。
2.绘制剖切曲线或剖切多边形:在剖切平面上,用户可以使用线条、多边形或其他绘图工具绘制一个剖切曲线或剖切多边形。
这个曲线或多边形将表示物体的剖切面。
如何在CAD软件中制作精细的切割效果
如何在CAD软件中制作精细的切割效果CAD软件是设计师们常用的工具之一,它能够帮助我们对设计进行精确的绘制和编辑。
在CAD软件中,制作精细的切割效果是一个重要技巧,它可以使我们的设计更加具有立体感和细腻度。
下面,我将为大家介绍如何在CAD软件中实现精细的切割效果。
第一步,打开CAD软件并选择适合的绘图单位和工作空间。
在开始之前,我们需要确定设计的尺寸和比例。
选择合适的单位和工作空间可以确保我们的设计精确度和效果。
第二步,开始绘制基本图形。
在制作切割效果之前,我们需要先绘制出基本的图形。
这可以通过使用CAD软件提供的绘制工具来实现,例如直线、圆弧、多边形等。
根据设计需要,进行绘制并调整图形的大小和形状。
第三步,创建切割线。
切割线是实现切割效果的关键,它可以将图形切割为多个部分。
在CAD软件中,我们可以使用多种工具来创建切割线,例如直线、曲线或剖面等。
在创建切割线时,要确保切割线的起点和终点与图形边界相交。
第四步,编辑切割线。
一旦我们创建了切割线,我们可以对其进行编辑以达到想要的效果。
在CAD软件中,我们可以使用编辑工具来移动、旋转或缩放切割线,以使其更符合设计要求。
此外,我们还可以调整切割线的粗细和样式,使其更加突出。
第五步,填充和剪切。
在完成切割线的编辑后,我们可以使用填充工具来为不同的切割区域添加颜色或纹理。
CAD软件通常提供了各种填充选项,例如实体填充、渐变填充或图案填充等。
选择适合的填充样式和颜色可以使切割效果更加真实和生动。
此外,我们还可以使用剪切工具来删除或隐藏不需要的部分,使设计更加简洁和清晰。
第六步,添加阴影和光效。
为了增加设计的立体感和细节,我们可以在CAD软件中添加阴影和光效。
通过调整光源的位置和强度,我们可以模拟出光照对设计的影响。
此外,我们还可以添加投影和反射效果,使切割效果更加逼真和引人注目。
最后一步,保存和导出设计。
在完成了切割效果的制作后,我们可以将设计保存为CAD软件支持的格式,如DWG或DXF,以便于后续的编辑和使用。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
浅谈切展法在富怡CAD上的处理技巧
作者:周夏妮
来源:《设计》2015年第05期
摘要:时尚个性的女时装日益多样化,企业若沿用传统的打板方式生产运作,必定存在时间及技术制约的问题。
以有褶皱或荷叶边的款式为例,款式需要切展部位的量难以把握,当展开的量过多时会出现堆积的效果:反之达不到理想的状态。
本文通过对女时装荷叶边、波浪形、皱褶的打板实例阐述,如何巧用CAD打板系统为企业生产解决技术问题,展示了简化操作的CAD切展法的技巧,使服装的艺术效果得到充分体现。
关键词:纸样设计切展法富怡CAD
中图分类号:TB47
文献标识码:A
文章编号:1003-0069(2015)03-0107-02
服装CAD技术是—项综合性的,集计算机图形学、数据库、网络通讯等计算机及其他领域知识于一体的高新技术,用以实现产品技术开发和工程设计。
它被人们称为艺术和计算机科学交叉的边缘学科,是以尖端科学为基础的,不同于以往任何一门艺术的,全新的艺术流派。
服装纸样设计是一门强调技术性和艺术性统一的实用学科,在服装制版过程中,实践证明服装CAD技术的运用大大提高了纸样处理效果、效率以及准确性。
一切展荷叶边在传统手法制板与CAD软件制板的比较
切展法的基本原理是“剪开基本型,增加放宽量”,体现荷叶边,波浪形和容缩褶的立体造型效果。
传统手法制版剪切荷叶边弧度的技术操作很繁琐,剪开逐片摆排画线难度大效率低,常出现一些由于加放量不够,达不到造型要求,要修改纸样或更换裁片,耗时耗料。
在CAD 处理服装的荷叶边、容缩褶造型,通过用剪切法技术能准确地做—次成型,减少劳动力参与并降低反复试制工时,节约大量工作时间;其还具备智能导航功能,在用户操作过程中,可以智能判断用户下一步对功能的使用需求,每一步操作要领会在状态栏中实时提示,使操作变得更加便捷。
运用CAD软件进行打板,高效、快速、准确度高,完全符合企业生产要求,收效甚佳。
二弧形切展荷叶边在CAD软件的处理
弧形切展是指确定褶的结构线后,使用CAD软件中“分割或去除余量”及“省展开”等工具,根据款式需要按照指定的方向旋转结构线,使之产生较大的褶量、褶线程放射状,结构线呈弧形。
1)荷叶领边处理
在CAD软件上,可以直接使用“荷叶边”工具作出以上两图的效果。
用“长度比较”工具,量取图1上AB线的长度,设定量取值为x,荷叶边宽为Scm,得出AB张的长度后,使用“荷叶边”工具,间距输入5,内侧长度即不动线AB线为x后,便可得出图2的效果。
方法二:选用“分割、展开、去除余量”工具先将原型上得出要处理成荷叶边领型的纸样复制出来,全选图形后点右键结束先择左键先点选不动线AB线,再点选展开线ED线,右键结束弹出对话框,设置分割线条数为9,总的伸缩量为Y,选择处理方式为顺滑连线,如图2所示,得出的效果和“荷叶边”工具是一样的。
2)波浪形裙摆处理
采用不对称的斜向分割造型裙型(图3),也可以直接用“分割、展开、去除余量”工具进行处理。
在打好基本款结构的基础上,定好分割线AB的位置后(图3),选择智能笔工具按住shift键对ABDE线进行框选复制;使用“分割、展开、去除余量”工具,框选整个纸样后,点右键结束。
依次单击不伸缩线AB、伸缩线DE,点右键结束;在对话框内输入总伸缩量,假设为25cm,得到图4的效果图;选择处理方式为顺滑连线,形成不对称但又圆顺的荷叶波浪裙摆结构图(图5),达到高效、快速、准确的剪切效果。
3)六片螺旋波浪裙处理
在工作中,用母板来设计新纸样是制板师常用手法,通过延申款式变化或者对局部加以修改来完成整套纸样的打板操作,但是这样很费工时和精力。
而CAD软件所具备的附件登录功能可以为我们解决这一困难。
操作过程中,我们可以应用此功能,将母板登录储存到附件库中,使用时只要通过附件调出即可到所需的母板纸样,这样不仅可以避免了查找母板文件麻烦,甚至杜绝了出现误将母板文件覆盖保存事故发生。
下面以六片螺旋波浪为例说明母板CAD打板的方法与技巧。
根据上述例子的解决方法,在处理图6的时候,同样也能迅速地达到想要的效果。
首先将基本裙调出后,通过省转移后下摆作A字状,使用对称工具作出整个裙片,使用等分规将腰围和下摆围分别作三等份,错位连接等分点,得出完整呈现的裙片ABCD;将裙片ABCD进行复制,定好E点的位置,对CDE三角形状进行切展处理。
以上三个例子可见,切展法是一种纸样设计的基本方法,在服装结构设计中应用广泛,操作灵活方便。
运用CAD软件工具能准确高效地完成切展法的各种褶形变化,切展线分布均匀、疏密适当、线条流畅,这些造型效果使衣片更加凸显强烈的立位感和层次感及韵律感,提高了服装的艺术价值。
三切展加量容缩褶在CAD软件的处理
切展法除了荷叶边表现形式外,还有一种是剪切加量容缩的表现形式。
在板型制作中,想要达到有容缩效果,则先要定出需要容缩的量即放宽量。
剪切放宽量和比例数的计算,是决定展开加量的重要数据,可以准确、快捷地进行展开量的剪切,达到款式造型要求,也可以是车缝师傅容缩褶量的比例依据。
1)腰部容缩褶量处理
加褶法所制作的缩褶量不是由省量转化而成,而是人为在服装造型中加放的,其中加入量的多少,也是构成服装款式造型的另—重要因素;加入多少褶量则要根据服装款式的缩褶方向和大小来确定。
如图7款式是通过剪开原型腰部的全省部分转移,合拼胸省量,再进行剪切。
转移切展法能方便地实现女装胸省的分解转移,可使女装的曲面更柔顺、造型更丰满、块面更具多样化、线条更有装饰性等。
在CAD软件操作中,其步骤是先用母板CAD打板的方法,将女装原型纸样调出并将腰省转为腋下省,“分割、展开、去除余量”工具进行处理。
选定不伸缩线AC,伸缩线BD,根据款式的要求,可以直接在对话框里输入所要增加的量,经工艺的容褶技术处理,即可达到了款式的造型要求,也节省制板的时间,提高设计的精度,更保证产品品质的稳定性。
2)袖型容缩褶量处理
图8是一种具有分割线和缩褶的装饰袖,是一款变化的婚纱袖型。
在前袖山线至袖肘进行斜向弧线分割处理,后袖分割线展开加出缩褶量,加出的分量要比原尺寸多一倍,经工艺的容褶技术处理,可以达到如图中款式造型的效果。
在CAD软件操作也是如同上述例子的做法。
以上剪切容缩褶处理的方法用途较为广泛,操作灵活方便。
可以用于胸位、腰位、前中、领边、袖口、衣摆、裙摆等上下装部位,其部位、数量、方向的变化,引起整体造型的变化。
运用富怡CAD工具能准确地完成切展法的各种省道转移、褶形变化及特体服装结构变化,切展线均匀分布、疏密适当、线条流畅,这些造型效果不仅使衣片更加适合于人体,还能做更多的装饰造型,呈现部门别样的肌理效果,产生丰富的层次感、立体感和韵律感,大大提高了服装的艺术价值。
千姿百态的女装款式变化,都是在基本图型上进行的,CAD软件技术进行切展处理,是最快速有效的方法,也是实现各种款式变化的重要手法之一。
剪切法所选用的面料质感不宜太厚,越是轻薄的棉、麻、涤、丝、柔姿、色丁、雪纺等面料,呈现出来的效果越佳。
结束语
纸样设计作为服装设计中重要的组成部分,不仅是造型设计的延伸和发展,更是工艺设计的准备和基础,起着承上起下的关键作用。
在造型风格各异的变化时代中,特别是在省褶变化比较多的女装制版方面,传统的手工打板技术在工作效率上日益受到挑战。
制板师若能熟练使用CAD软件操作,并不需要像手工制板那样每制一个版都要从头做起,可以利用电脑强大的复制、修改功能来直接对纸样进行修改,这样可以非常方便地将一个现成的纸样设计成为一个
新的纸样,并且可以随款式的多样性创造出新的或储备更多的特殊样式。
CAD打板新技术的运用,既保证了服装造型,又提高了工作效率,使服装纸样设计更合理、更快捷、更实用。
