8253bcd计数和二进制计数
8253中文资料

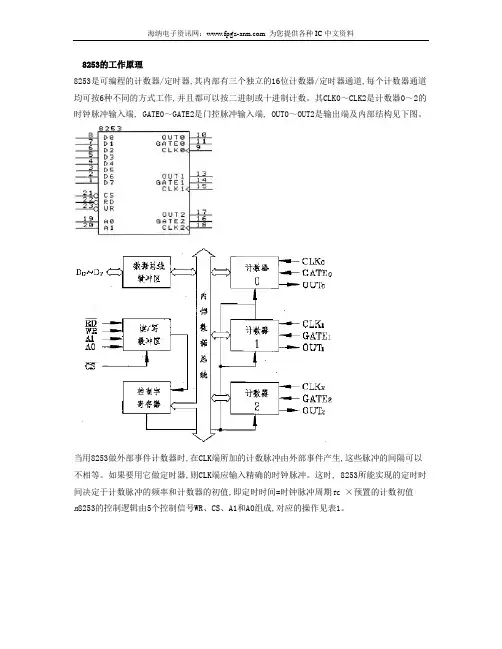

8253的工作原理8253是可编程的计数器/定时器,其内部有三个独立的16位计数器/定时器通道,每个计数器通道均可按6种不同的方式工作,并且都可以按二进制或十进制计数。
其CLK0～CLK2是计数器0～2的时钟脉冲输入端, GATE0～GATE2是门控脉冲输入端, OUT0～OUT2是输出端及内部结构见下图。
当用8253做外部事件计数器时,在CLK端所加的计数脉冲由外部事件产生,这些脉冲的间隔可以不相等。
如果要用它做定时器,则CLK端应输入精确的时钟脉冲。
这时, 8253所能实现的定时时间决定于计数脉冲的频率和计数器的初值,即定时时间=时钟脉冲周期t c ×预置的计数初值n8253的控制逻辑由5个控制信号WR、CS、A1和A0组成,对应的操作见表1。
8253编程时,要对其控制字寄存器写入相应的控制字,控制字寄存器格式如表2所示。
其中: SC1, SC0———通道选择位。
为00, 01, 10分别表示选择0, 1, 2通道。
RL1, RL0———读/写操作位。
00 表示锁存数据,可随时读取计数器中的计数值; 01 表示只读/写低8位,高8位自动置为0; 10表示只读/写高8位,低8位自动置为0; 11表示读/写16位数据,先低8位,后高8位。
M2,M1,M0———工作方式选择位。
8253 具有3 个独立的16 位减法计数器,6 种不同的工作方式。
方式0 :又称计数结束产生中断工作方式。
当程序将工作方式控制字写入控制字寄存器时,计数器的输出端OUT 立即变为低电平。
在计数初值写入该计数器后,输出仍将保持为低电平。
当门控信号GATE 为高电平时,计数器对输入端CLK的输入脉冲开始作减一计数,当计数器从初值减为0 时,输出端OUT由低电平变为高电平,该输出信号可作为向CPU 发出的中断请求信号。
方式1 :又称可编程单稳态工作方式。
功能是在GATE 信号的上升沿作用下,输出端OUT 产生一个负脉冲信号,负脉冲的宽度可由定时器的计数初值和时钟频率编程确定。
8253定时-计数器
1.3 8253的控制字和工作方式
1.3 8253的控制字和工作方式
方式3
1) 当计数初值N为偶数时，输出端的高低电平持续时间相等，各为N/2个 CLK脉冲周期，当计数初值N为奇数时，输出端的高电平持续时间比 低电平持续时间多一个脉冲周期，即高电平持续（N＋1）/2个脉冲周 期，低电平持续（N－1）/2个脉冲周期。例如N＝5，则输出高电平持 续3个脉冲周期，低电平持续2
1.3 8253的控制字和工作方式
2.8253
可编程定时/计数器8253有两个基本功能，即定时和计 数。除此之外，还可以作为频率发生器、分频器、实时时钟、 单脉冲发生器等。这些功能是通过对8253编程，写入方式 控制字来完成的，8253为每个计数通道提供6种工作方式。
（1）方式0——
0控制
字CW后，计数器输出端OUT立即变成低电平。当写入计数
3) 在计数过程中，可由门控信号GATE控制暂停。当GATE为0时，计 数器暂停计数；当GATE变为1
4) 方式0的OUT信号在计数到0时由低变高，可作为中断请求信号。
1.3 8253的控制字和工作方式
（2）方式1—— 在设定工作方式1和写入计数初值后，OUT输出高电平，
此时并不开始计数。当门控信号GATE变为高电平时，启动计 数，OUT输出变低电平。在整个计数过程中，OUT都维持为 低电平，直到计数到0时，输出变为高电平。因此，输出为一 单脉冲，其低电平的维持时间由装入的计数初值来决定。图所 示为8253工作方式1的时序图。
6）方式5—— 在这种方式下，当写入控制字后，输出端出现高电平 作为初始电平。在写入计数初值后，计数器并不立即开始 计数，而是要由门控脉冲的上升沿来启动计数，这称为硬 件触发。当计数到0时，输出变低电平，又经过一个CLK 脉冲，输出恢复为高电平，这样在输出端得到一个负脉冲 选通信号。计数器停止计数后要等到下次门控脉冲的触发， 才能再进行计数。8253工作方式5的时序如图所示。
8253的工作原理
8253的工作原理8253是一种计数器/定时器芯片，它通过与计算机的输入输出接口相连接，用来执行各种计数和定时操作。
8253具有三个可独立使用的计数器，分别称为计数器0、计数器1和计数器2。
计数器0和计数器1是16位计数器，可以被配置为16位二进制计数器或BCD （二进制编码十进制）计数器。
计数器2是一个8位计数器，只能是二进制计数器。
8253工作的基本原理是通过对计数器寄存器的编程配置，将计数器模式、分频因子和初始计数值设置为期望的值。
然后，8253开始计数，每经过一个时钟周期，计数器的值会递增一次。
当计数器的值和设定的目标值相等时，8253可以产生一个触发信号，可以用来触发中断或产生特定的定时操作。
计数器0和计数器1能够按照不同的计数模式工作。
其中，计数模式0是16位二进制计数器或BCD计数器，计数器值递增或递减，直到计数器达到最大值或最小值时就会重置。
计数模式1是16位计数器，当计数器的值和设定的目标值相等时，计数器会重置为初始值。
计数模式2与计数模式1相似，但在计数器达到目标值时，会产生一个短脉冲。
计数模式3是计数器1和计数器2之间的模式，计数器1会根据计数器2的值进行递增或递减。
计数模式4和模式5分别是软件触发的单脉冲发生器和硬件触发的单脉冲发生器。
除了计数模式之外，8253还提供了可编程的分频器。
分频器可以将输入时钟信号进行分频，从而改变计数器的计数速度。
分频因子可以设置为2、4、8、...、2^16，因此可以根据需要选择合适的分频因子来控制计数速度。
综上所述，8253是一种可编程的计数器/定时器芯片，根据计数模式和分频器配置可以实现各种计数和定时操作。
它通过与计算机接口相连接，可以广泛应用于许多需要计数和定时功能的电子设备和系统中。
微机原理-8253
8253工作方式特点： 8253工作方式特点： 工作方式特点
方式0 在写入控制字后，输出端即变低，计数结束后， 方式0，在写入控制字后，输出端即变低，计数结束后，输 出端由低变高，常用该输出信号作为中断源。 出端由低变高，常用该输出信号作为中断源。 方式1 用来产生单脉冲。 方式1，用来产生单脉冲。 方式2 用来产生序列负脉冲，每个负脉冲的宽度与CLK脉冲 方式2，用来产生序列负脉冲，每个负脉冲的宽度与CLK脉冲 CLK 的周期相同。 的周期相同。 方式3 用来产生连续的方波。方式2和方式3 方式3，用来产生连续的方波。方式2和方式3都实现对时钟 脉冲进行n分频。 脉冲进行n分频。 方式4和方式5 波形相同，都在计数器回0 方式4和方式5的波形相同，都在计数器回0后，从OUT端输出 OUT端输出 一个负脉冲，其宽度等于一个时钟周期。 一个负脉冲，其宽度等于一个时钟周期。 方式0 方式0、1和4，计数初值装进计数器后，仅一次有效。方式2，3 计数初值装进计数器后，仅一次有效。方式2 在减1计数到0值后，8253会自动将计数值重装进计数器 会自动将计数值重装进计数器。 和5，在减1计数到0值后，8253会自动将计数值重装进计数器。
可编程定时器/计数器8253
8253可编程定时器 计数器的主要性能： 可编程定时器/计数器的主要性能 可编程定时器 计数器的主要性能： 个独立的16位计数器 有3个独立的 位计数器 个独立的 工作方式可编程控制 计数脉冲频率0~2MHz 计数脉冲频率 可以按二进制或BCD码计数 可以按二进制或BCD码计数 使用单一+5V电源 电源 使用单一
方式2:频率发生器（n分频器）
CLK
WR
GATE OUT
n=4
4
3 2
1 0 4 3
8253工作方式图

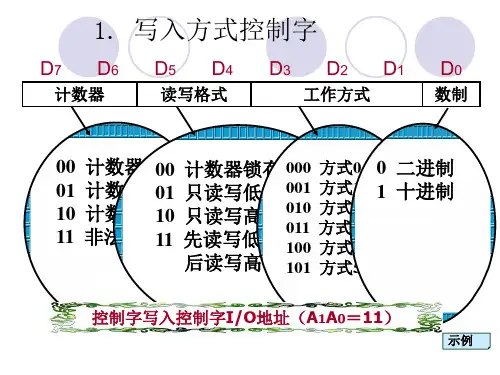

D7 D6
计数器
D5 D4
读写格式
D3 D2 D1 D0
工作方式
数制
00 计数器000 计数器锁存命00令0 方式0
01 计数器101 只读写低字节001 方式1
10 11
计数器2 10 非法 11
只读写高字节010 先后读读写写低高字字节节011100101
方式2 方式3 方式4 方式5
0 二进制 1 十进制
控制字写入控制字I/O地址（A1A0＝11）
示例
2. 写入计数值
选择二进制时
计数值范围：0000H～FFFFH 0000H是最大值，代表65536
选择十进制（BCD码）
计数值范围：0000～9999 0000代表最大值10000
计数值写入计数器各自的I/O地址
示例Βιβλιοθήκη 3. 读取计数值方式0 _(b)
CW=10 WR
LSB=3
CLK GATE
OUT
置时常 3
22 2
1 0 FF
方式1 _(a)
CW=12 LSB=3
WR
CL二K . 8253-PIT的工作方式
GATE
OUT
32
1 0 FF 3
方式1 _(b)
CW=12 LSB=3
WR
CL二K . 8253-PIT的工作方式
GATE
方式5 _(a)
CW=1A WR
LSB=3
CLK
GATE
OUT
3 2 1 0 FF 3
方式5 _(b)
CW=1A WR
LSB=3
CLK
GATE
OUT
3 2 3 2 1 0 FF
可编程定时器、计数器8253
通道 (计数器)
工作方式
方式选择控制字
计数初值
0
0(计数结束 中断方式)
ModCr0= 00 01, 000 0B
(=10H)
n0=100
1
3(方波发生 器)
ModCr1= 001 11, 011 0B
(=76H)
n1 =
TOUT1 TCLK1
=
fCLK1 fOUT1
=
2.5 *106 1000
= 2500
4、8253的工作方式
8253提供6种工作方式，遵循以下基本原则： （1）控制字写入计数器8253的控制字寄存器，所有的
控制逻辑电路复位，输出端进入初始状态； （2）初始计数值写入后，经过一个CLK脉冲后，才在
输入脉冲的CLK的下降沿，计数器作减1计数。
定时与计数 本质上是一回事：
不管是定时，还是计数，计数器都是对C3——方波发生器
例: 设8253的端口地址是80H~83H。欲使计数器1输出频率为1KHz 的方波, 从CLK1端输入2.5MHz的时钟脉冲. 试编写初始化程序.
8253使用前，需初始化: 先写入工作方式控制字，再写入计数初值: 方式控制字规定某个通道的工作方式。将控制字写入控制寄存器端口.
2
0(计数结束 中断方式)
ModCr2= 010 11, 000 1B
(=B1H)
n2
=
TOUT2 TCLK 2
=
1 TCLK 2
= fCLK2
= 1000
由图9-23(a)， n1 * TCLK1 = TOUT1
其它内容自学
附图：8253的工作方式控制字
控制字——规定某个计数器/通道的工作方式。
8253计数器
8253内部包含3个完全相同的计数器/定时器通道的 操作完全是独立的每个通道都包含一个8位的控制字 寄存器、一个16位的计数初值寄存器、一个计数执 行部件（实际的计数器）和一个输出锁存器。
8253的3个计数器都各有3个引脚： （1）CLK0—CLK2计数器0—2的输入时钟脉冲端 （2）OUT0—OUT2计数器0—2的输出端 （3）GATE0—GATE2计数器0—2的门控脉冲输入端
▪ CLK0：307.2kHz ▪ cs: 200H ▪ 地址：控制字寄存器：203H
定时器0：200H 定时器1：201H 定时器2：202H
器高字节 11先读/写计数器低字节， 后读/写高字节
▪ M2M1M0—工作方式选择位
000—方式0 001方式1 X10方式2 X11方式3 110方式3 101方式3
▪ BCD—计数方式选择位
1 BCD码计数
0 2进制计数
8253的初始化步骤
▪ 写入控制字 ▪ 写入计数初值
初值可以是8位，也可以是16位数据。如是16位 数据，先送低8位数据，后送高8位数据。
门控信号控制功能
工作方式 GATE为低电平或下降沿 GATE为上升沿
GATE为高电 平
方式0
禁止计数
允许计数
方式1
从初值开始计数，下 一个时钟后输出变为 低电平
方式2 禁止计数，使输出变高 从初值开始计数
允许计数
方式3 禁止计数，使输出变高 从初值开始计数
允许计数
Байду номын сангаас
方式4
禁止计数
允许计数
方式5
从初值开始计数
控制字寄存器
D7 D6 D5 D4 D3 D2 D1 D0 SC1 SC0 RL1 RL0 M2 M1 M0 BCD
8253举例
mov al,10110110B
读当前计数值
在事件计数器的应用中，需要读出计数过程中的当前计数值 ，以便根据这个值做计数判断。具体做法是，先发一条锁存命 令，将减1 计数器锁存至输出锁存器中，再执行读操作，读出 锁存器中的内容。 mov dx, 307h ;设臵方式控制字
L: mov al, 01000000B；1号计数器锁存命令 out dx, al
例：使1号计数器T1，工作在0方式，采用十六位二进制， 计数初值的高低字节分别为BYTEH和BYTEL，其初始化程 序为： mov dx,307h ;设臵方式控制字 mov al,01110000B；1号计数器锁存命令 out dx,al mov dx,305h mov al,BYTEL
out dx,al
18
设8253端口地址：40H、41H、42H、43H， 8255端口A的口地址为80H。
•编程
0＃计数器: 方式2；BCD计数；计数初值： 50 控制字： 15H 1＃计数器: 方式3；BCD计数；计数初值： 1250 控制字： 77H •主程序： MOV AL，15H 送0 ＃计数器 OUT 43H，AL 方式控制字 送0 ＃计数器 计数初值 开中断 等待中断 MOV AL，50H OUT 40H，AL STI LOP: HLT JMP LOP
D0~D7 CLK0 GATE0 RD# WR# CS# A1 A0
OUT0 CLK1 GATE1
5MHz
OUT1
CLK2
1Hz
GATE2
OUT2
21
OUT 43H，AL MOV AX, 5000D OUT 40H，AL MOV AL, AH OUT 40H，AL MOV AL，01110101B；T/C1 MOV AX, 1000D OUT 41H，AL MOV AL, AH OUT 41H，AL
8253的工作方式解读
8253的工作方式1.方式0 计数结束产生中断8253用作计数器时一般工作在方式0。
所谓计数结束产生中断，是指在计数值减到0时，输出端（OUT）产生的输出信号可作为中断申请信号，要求CPU进行相应的处理。
方式0有如下特点：① 当控制字写进控制字寄存器确定了方式0时，计数器的输出（OUT端口）保持低电平，一直保持到计数值减到0。
② 计数初值装入计数器之后，在门控GATE信号为高电平时计数器开始减1计数。
当计数器减到0时输出端OUT才由低变高，此高电平输出一直保持到该计数器装入新的计数值或再次写入方式0控制字为止。
若要使用中断，可以计数到0的输出信号向CPU发出中断请求，申请中断。
③ GATE为计数控制门，方式0的计数过程可由GATE控制暂停，即GATE=1时，允许计数；GATE=0时，停止计数。
GATE 信号的变化不影响输出OUT端口的状态。
④ 计数过程中，可重新装入计数初值。
如果在计数过程中，重新写入某一计数初值，则在写完新计数值后，计数器将从该值重新开始作减1计数。
2.方式1 可编程的单拍负脉冲可编程的单拍负脉冲又称为单稳态输出方式，简称单稳定时。
方式1的特点是：① CPU写入控制字后，计数器输出OUT端为高电平作为起始电平，在写入计数值后计数器并不开始计数（不管此时GATE 是高电平还是低电平），而要由外部门控GATE脉冲上升沿启动，并在上升沿之后的下一个CLK输入脉冲的下降沿开始计数。
② GATE上升沿启动计数的同时，使输出OUT变低，每来一个计数脉冲，计数器作减一计数，直到计数减为 0时，OUT 输出端再变为高电平。
OUT端输出的单拍负脉冲的宽度为计数初值乘以CLK端脉冲周期。
设计数初值为N，则单拍脉冲宽度为N个CLK时钟脉冲周期。
③ 如果在计数器未减到0时，GATE又来一触发脉冲，则由下一个时钟脉冲开始，计数器将从初始值重新作减1计数。
当减至0时，输出端又变为高电平。
这样，使输出脉冲宽度延长。
8253,8255相关
8253芯片与8255芯片的相关知识8253芯片8253芯片是一片具有3个独立16位计数器通道的可编程定时/计数芯片。
计数频率0--5MHZ，控制字最高两位DTD=11，每个通道都可以编程设定6种工作方式种的一种；每个计数器可设定为按二进制计数或BCD码计数，最高计数速率可达2.6MHZ；使用单+5V电源，具有24条引脚双列直插式封装的大规模集成电路芯片；所有输入输出引脚与TTL兼容。
8253芯片的读写操作对系统时钟无特殊要求，可在任一微处理器组成的系统，用作可编程的方波频率发生器，分频器，实时时钟，事件计数器和单脉冲发生器等。
8253芯片内部由数据总线缓冲器，控制字寄存器，计数器和读写控制逻辑4部分组成。
8253芯片工作原理8253芯片具有3个独立的计数通道，采用减1计数方式。
在门控信号有效时，每输入1个计数脉冲，通道作1次计数操作。
当计数脉冲是已知周期的时钟信号时，计数就成为定时。
8253芯片的引脚8253引脚图CLK引脚：时钟输入引脚，每个通道的计数器单元CE，对CLK输入脉冲进行计数。
8253用作分频器，工作于定时器方式时，CLK输入是连续的，周期精确的时钟脉冲，OUT 输出必是频率降低的，周期精确的时钟脉冲。
8253用作计数器，CLK输入只是脉冲的数量，不是脉冲的时间间隔，CLK输入周期不定的脉冲，OUT输入的脉冲周期也不确定。
OUT引脚：减一计数到零/定时时间到的脉冲输入引脚。
不管8253工作于何种方式，当计数器减一计数为零时，在OUT引脚上必定有电平或脉冲信号输出。
OUT引脚输出的信号取决于工作方式，可以是电平，脉冲或方波等。
GATE引脚：门控输入引脚。
GA TE为低电平时，禁止通道的计数单元计数；GATE引脚由低电平向高电平跳变过程中会触发一次新的计数。
A1,A0：内部口地址的选择，输入。
8253内部共4个端口：A口，B口，C口，控制口。
CS：片选，输入, 低电平有效，用来决定芯片是否被选中，由高位地址总线经译码电路产生。
8253计数器初始化编程
8253计数器级联
FIN0=2MHz，FOUT0提供 微秒刷新信号（1000Hz）， FOUT1提供秒刷新信号（1Hz）， FOUT2提供分刷新信号，计数 器0工作在方式3下，二进制计数； 计数器1工作在方式2下，BCD码 计数；计数器2工作在方式2下， 二进制计数。
N0=2000 N1=1000 N2=60
A15A14A13A12A11A10A9A8A7A6A5A4A3A2A1A0
1 0 0 0 0 0 1 1 1 1 1 0 1 1 0 0(01,10,11)
83ECH,83EDH,83EEH,83EFH
初始化编程
• MOV DX, 83EFH • MOV AL, CW0 • OUT DX,AL • ；写时间常数 • MOV DX, 83ECH • MOV AX, 1000 • OUT DX, AL • MOV AL,AH • OUT DX,AL
8253计数器初始化编程
步骤：先写入控制字，在写时间常数
以计数器0为例：
；写入控制字（通过控制口地址） MOV DX, CONTROL; 假设CONTROL为控制口地址 MOV AL, CW0 ;CW0为计数器0的控制值 OUT DX,AL ；写时间常数 MOV DX, CONT0;CONT0为计数器0的端口地址 MOV AX, N0;N0为计数器0的时间常数，16位 OUT DX, AL MOV AL,AH OUT DX,AL
定时器-计数器8253
1.2 8253的结构及其外部引脚
8253具有3个功能相同的16位减法计数器CNT0、CNT1和CNT2，可 进行二进制或8421 BCD码计数或定时操作。工作方式和计数常数可 由软件编程来设定，可以方便地与PC总线连接，外部引脚如图1-26 （a）所示，其内部结构如图1-26（b）所示，每个计数器有3个引脚： CLK为时钟输入端，作为定时或计数方式时的减1计数脉冲输入端， 当CLK输入为恒定周期的时钟信号时，则主要作为定时器用（定时器 是一种特殊的计数器），若CLK用于工业控制或实验中脉冲信号输入， 则一般来说，CLK的无固定的时钟周期只能看成计数器；OUT为计数 器输出端，当计数器减到0时，根据所置的工作方式输出相应的信号； GATE为门控端，用于启动或禁止计数器操作。控制字寄存器用来寄 存工作方式控制字，只能写入不能读出。
定时器/计数器8253
1.1 定时器/计数器概述
通常有3种方法来实现定时或计数：软件法、硬件法以及可 编程的硬件定时/计数法。
（1）软件实现。 （2）简单硬件实现。 （3）利用可编程定时器/计数器。由于它的定时值及计数范 围可以由软件来设定改变，因此，可以脱离CPU独立定时/计数。 它不占用CPU大量时间，所以使用方便，且功能强大。
2021年1月30日星期六
2021年1月30日星期六
图1-26 8253外部引脚和内部结构
1.3 8253的控制字和编程命令
1.8253的控制字 8253每个计数器的工作方式和计数值都必须由CPU通过输出指 令来设定。对8253的初始化要求是： （1）通过8253的控制端口向控制寄存器写入相应通道的控制 字，一般情况下，应指定通道的工作方式（6种工作方式之一）、 通道计数器的读/写方式（是读/写高/低8位数据，还是16位数据） 和通道计数器/定时器所采用的计数制（BCD/二进制）。 （2）通过8253的通道端口向相应的通道计数器写入计数初始 值。如果在控制字中已经确立为16位的控制方式，则应分两次对 通道端口进行写操作，先写入初始值的低8位，再写入初始值的高 8位。
8253工作原理
7.3 可编程串行接口芯片8251A
7.3.1 8251A的基本性能 8251A是可编程的串行通信接口芯片，基本性能如下： （1）两种工作方式。同步方式和异步方式。同步方式下， 波特率为0～64K；异步方式下，波特率为0～19.2K。 （2）同步方式下的格式。每个字符可以用5、6、7或8位来 表示，并且内部能自动检测同步字符，从而实现同步。除此 之外，8251A也允许同步方式下增加奇/偶校验位进行校验。 （3）异步方式下的格式。每个字符也可以用5、6、7或8位 来表示，时钟频率为传输波特率的1、16或64倍，用1位作为 奇/偶校验，1个启动位，并能根据编程为每个数据增加1个 、1.5个或2个停止位。可以检查假启动位，自动检测和处理 终止字符。 （4）全双工的工作方式。其内部提供具有双缓冲器的发送 器和接收器。 （5）提供出错检测。具有奇偶、溢出和帧错误三种校验电 路。
（5）方式3：方波速率发生器。
特点：与方式2类似，只是进行减2操作，直到0时， OUT变低 ，并自动重新写入计数值减2操作，直到0时， OUT变高。一 般作为方波发生器使用。
（6）方式4：软件触发的选通信号发生器。
特点：写入控制字寄存器后，输出OUT就变高；GATE为高计数，为低停止计 数；不自动重新计数，需要重新将计数值写入计数器后开始计数；计数到0时 ，OUT变为低，经过一个CLK周期 后变为高。不自动重新计数，只有重新软 件写入计数值，同时GATE为高时开始计数。
1 定时、计数器8253
当写入控制字后，计数器的输出OUT变成低电平， 若门控信号GATE为高电平，计数器开始减1计数并 且维持OUT为低电平，当计数器减到0时，输出端 OUT变成高电平，并且一直保持到重新装入初值或 复位时为止。 门控信号GATE可以暂停计数，当GATE ＝0时，计数停止，GATE恢复为高电平后，继续计 数。所以，如果在计数过程中，有一段时间GATE变 为低电平，那么，输出端OUT的低电平持续时间会 因此而延长相应的长度。 在计数过程中可以改变计数值，若是8位数，在写 入新的计数值后立即按新值重新开始计数，若是16 位数，写入第一个字节后计数停止，写入第二个字 节后立即按新值重新计数。
计数过程受门控信号GATE的控制，GATE为低电平时 暂停计数，由低电平恢复为高电平后的第一个时钟 下降沿从初值开始重新计数。在计数过程中改变初 值，对正在进行的计数过程没有影响，但计数到1， OUT变低一个CLK周期后，计数器将按新的计数值重 新开始计数。
4、方式3:方波发生器
采用方式3时，OUT端输出连续方波，若计数值N为偶 数，则输出对称方波，前N/2个脉冲期间为高电平， 后N/2个脉冲期间为低电平；若N为奇数，则前（N＋ 1）/2个脉冲期间为高电平，后（N－1）/2个脉冲期 间为低电平。除输出波形不同外，方式3的其它情况 均同方式2。下图为方式3的工作波形图。
（2）与外设的接口引脚：
CLK0～2：计数器0、1、2的外部计数时钟输入端。 GATE0～2：计数器0、1、2的门控信号输入端。门 控信号用来禁止、允许或重新开始一个新计数过程。 OUT0～2：计数器0、1、2的计数输出端。当定时/ 计数时间到时，该端输出标志信号。
8253的工作原理
8253的工作原理
8253是Intel 8253A/8254计时器芯片的型号，它是一种具有计数和计时功能的编程设备。
该芯片可在微处理器系统中生成多种定时信号和测量时间间隔。
8253芯片包含三个16位计数器，分别称为计时/计数器0（Timer/Counter 0）、计数器1（Counter 1）和计数器2（Counter 2）。
每个计数器都可以独立地以不同的计数方式和触发方式工作。
其中，计时/计数器0主要用于系统时钟的计时和分频功能。
它可设置为16位二进制计数或BCD（二进制编码十进制）计数，支持多种工作方式。
通过对计时/计数器0进行适当的编程，可以控制系统的时钟频率以及产生各种定时和计数信号。
计数器1和计数器2主要用于通用计数和脉冲计数应用。
它们可以被编程为16位二进制计数或BCD计数，并具有不同的计数方式和触发方式。
这些计数器可以用于计量时间间隔、频率测量、脉冲生成以及其他计数应用。
8253芯片的工作原理是通过编程设置芯片内部寄存器的值来控制其计数操作。
通过读写芯片地址空间中对应的寄存器，可以配置计数器的计数方式、触发方式、初始计数值等。
应用程序可以通过与8253通信，实现所需的定时和计数功能。
总之，8253芯片是通过编程设置寄存器的值来控制其计数和
计时操作的，它能够为微处理器系统生成多种定时信号和测量时间间隔的功能。
7-38253的内部结构及编程原则
8253
8253
8253通道选择D 7D 6读/写格式D 5工作方式D 3D 2计数方式D 1D 0D 7D 6(SC 1 SC 0 )
0 0 通道0
0 1 通道1
1 0 通道2
1 1 回读命令D 5D 4(RW 1RW 0 )00 锁存命令0 1 只读/写低8位1 0 只读/写高8位1 1 先低后高
D 3D 2D 1(M 2M 1M 0)0 0 0 方式00 0 1 方式1× 1 0 方式2× 1 1 方式31 0 0 方式4
1 0 1 方式5
D 0(BCD)0 二进制计数1 BCD 码计数D 4
8253
方式功能
GATE
低或变为低上升沿高
0 计完最后一个数中断禁止计数___ 允许计数
1 硬件再触发单拍脉冲----- ①启动计数
②下一个CLK脉冲
使输出变低
-----
2 速率发生器①禁止计数
②立即使输出为高
①重新装入计数值
②启动计数
允许计数
3 方波速率发生器①禁止计数
②立即使输出为高
启动计数允许计数
4 软件触发选通禁止计数----- 允许计数
5 硬件触发选通------ 启动计数------
8253
⏹1.
⏹2.
☐888
☐888
☐168
8
8253
⏹ 1 8253
☐01
110110011
D7D6D5D4D3D2D1D0
通道0先写低8位
再写高8位工作方式1BCD
计数
8253
⏹ 1 8253
☐01
8
8
00
8253
8
8。
8253的内部结构与工作方式
8253的部结构和工作方式8253具有3个独立的计数通道，采用减1计数方式。
在门控信号有效时，每输入1个计数脉冲，通道作1次计数操作。
当计数脉冲是已知周期的时钟信号时，计数就成为定时。
一、8253部结构8253芯片有24条引脚，封装在双列直插式瓷管壳。
1.数据总线缓冲器数据总线缓冲器与系统总线连接，8位双向，与CPU交换信息的通道。
这是8253与CPU之间的数据接口，它由8位双向三态缓冲存储器构成，是CPU与8253之间交换信息的必经之路。
2.读／写控制读／写控制分别连接系统的IOR#和IOW#，由CPU控制着访问8253的部通道。
接收CPU送入的读／写控制信号，并完成对芯片部各功能部件的控制功能，因此，它实际上是8253芯片部的控制器。
A1A0：端口选择信号，由CPU输入。
8253部有3个独立的通道和一个控制字寄存器，它们构成8253芯片的4个端口，CPU可对3个通道进行读／写操作3对控制字寄存器进行写操作。
这4个端口地址由最低2位地址码A1A0来选择。
如表9.3.1所示。
3.通道选择(1) CS#——片选信号，由CPU输入，低电平有效，通常由端口地址的高位地址译码形成。
(2) RD#、WR#——读／写控制命令，由CPU输入，低电平有效。
RD#效时，CPU 读取由A1A0所选定的通道计数器的容。
WR#有效时，CPU将计数值写入各个通道的计数器中，或者是将方式控制字写入控制字寄存器中。
CPU对8253的读／写操作如表9.3.2所示。
4.计数通道0～2每个计数通道含1个16位的初值寄存器、减1计数器和1个16位的（输出）锁存器。
8253部包含3个功能完全相同的通道，每个通道部设有一个16位计数器，可进行二进制或十进制（BCD码）计数。
采用二进制计数时，最大计数值是FFFFH，采用BCD码计数时。
最大计数值是9999。
与此计数器相对应，每个通道设有一个16位计数值锁存器。
必要时可用来锁存计数值。
当某通道用作计数器时，应将要求计数的次数预置到该通道的计数器中、被计数的事件应以脉冲方式从CLK端输入，每输入一个计数脉冲，计数器容减“1”，待计数值计到“0”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
8253bcd计数和二进制计数
8253BCD计数和二进制计数是计算机中常见的两种数码计数方式。
这两种计数方式在数字电路、计算机控制、数字信号处理等领域中被广泛使用。
本文将详细介绍8253BCD计数和二进制计数的相关知识。
一、8253BCD计数
8253是一种通用计数器/定时器，其中的BCD计数器可用于二进制编码十进制（BCD）计数。
BCD计数是一种十进制计数方式，它将数字按照其各个位的十进制值进行编码，并在一个字节中存储。
例如，数字5在BCD编码中表示为0101，数字12在BCD编码中表示为00010010。
在8253计数器中，BCD计数器有三个独立的计数通道，分别称为通道0、通道1和通道2。
每个通道都有一个可编程的单稳态器和一个可编程的分频器。
分频器可以将输入时钟信号分频到较低的频率，以控制计数器的计数速度。
单稳态器可以产生一个脉冲，并在设置数量的计数后自动重置。
除了BCD计数器，8253还包括两个二进制计数器，分别称为计数器0和计数器2。
这两个计数器可以进行二进制计数，将二进制数字编码为二进制数，并在8位二进制计数之后自动重置。
计数器2可以用来产生系统时钟信号，计数器0则可用于定时器，产生触发信号等。
二、二进制计数
二进制计数是一种将数字编为二进制数并进行计数的方式。
在二进制计数中，每个数字的取值只有0和1，因此可以使用较小的位数来存储较大的数字。
例如，数字5在二进制计数中表示为0101，数字12在二进制计数中表示为1100。
在计算机中，二进制计数被广泛使用。
所有的数字和字符都可以被编码为二进制数，并在计算机内部存储和处理。
二进制数的位数越多，可以表示的数字就越大。
计算机的时钟频率也是二进制计数的基础，它用来控制CPU的运行速度。
在计算机中，二进制计数通常使用硬件电路来实现。
例如，CPU 中的计数器可以对时钟信号进行计数，并在达到一定的计数值后触发中断。
在数字信号处理中，二进制计数器也可以用来对数字信号进行采样和处理。
例如，在数字音频处理中，采样率是通过二进制计数器来控制的。
总结
8253BCD计数和二进制计数是计算机中常见的两种数码计数方式。
BCD计数是一种将数字按照各位的十进制值进行编码，并在一个字节中存储的十进制计数方式。
二进制计数则是将数字编为二进制数，并进行计数的方式。
计算机系统中包括BCD计数器和二进制计数器，它们都可以用来对数字信号进行计数、定时、触发等。
了解8253BCD计数和二进制计数的基本原理，有助于更好地理解计算机硬件电路和数字信号处理的工作原理。
