ASIC时序约束、时序分析
TimeQuest就一定要搞定 完整版
一、为什么一定要搞定为什么一定要搞定时序分析在ASIC设计中的重要性毋须多说（我也不甚了解）。
在FPGA设计中，很少进行细致全面的时序约束和分析，Fmax是最常见也往往是一个设计唯一的约束。
这一方面是由FPGA的特殊结构决定的，另一方面也是由于缺乏好用的工具造成的。
好的时序约束可以指导布局布线工具进行权衡，获得最优的器件性能，使设计代码最大可能的反映设计者的设计意图。
花些功夫在静态时序分析上既可以保证设计质量，也可以促使设计者再认识自己的代码。
这后一点，对于我们这些逻辑设计初学者来说，尤为重要。
从门级（在Altera的FPGA 器件中是LE级）再认识自己的代码，可以更深入地体会语言的特点，也可以更深入地理解综合工具对语言的处理，对于设计能力的提高帮助很大。
TimeQuest是Altera在6.0版的软件中加入的具备ASIC设计风格的静态时序分析（STA）工具。
通过初步试用和观看网络教程，我感觉TimeQuest确实比Timng Analyzer 功能强大一些，而且使用界面比较友好，易于进行深入的时序约束和结果分析。
TimeQuest采用Synopsys Design Constraints（SDC）文件格式作为时序约束输入，不同于Timing Analyzer采用的Quartus Settings File（QSF）约束文件。
这正是TimeQuest 的优点：采用行业通用的约束语言而不是专有语言，有利于设计约束从FPGA向ASIC设计流程迁移；有利于创建更细致深入的约束条件。
二、时序分析基本概念时序分析基本概念以下内容译自Quartus II Version 10.0 Handbook， Volume 3：Verification的SectionII 7.3:Timing Analysis Overview部分。
TimeQuest需要读入布局布线后的网表才能进行时序分析。
读入的网表是由以下一系列的基本单元构成的：1. Cells：Altera器件中的基本结构单元(例如，查找表、寄存器、IO单元、PLL、存储器块等)。
FPGA时序分析时序约束知识
FPGA时序分析时序约束知识一、FPGA时序分析的基本概念1.时序分析的定义时序分析是指通过计算和模拟来评估数字电路在不同条件下的时序要求是否能够满足。
它主要包括时钟周期、时钟偏移、时钟抖动、信号传输延迟等方面的考虑。
2.时序要求时序要求是指数字电路在设计中必须满足的时序条件。
常见的时序要求包括时钟频率、最小信号保持时间、最小信号恢复时间等。
3.时序路径时序路径是指数字电路中信号从输入到输出所经过的所有逻辑门和寄存器。
4.时序违规时序违规是指数字电路在设计中无法满足时序要求的情况。
时序违规可能导致电路功能失效，甚至硬件故障。
二、FPGA时序分析的关键步骤1.时序约束的设置时序约束是在FPGA设计中非常重要的一部分，它用于定义时钟频率、时钟边沿以及其他关键参数。
时序约束通常以SDC（Synopsys Design Constraints）的格式提供。
时序约束的设置需要综合考虑到电路的功能需求、时钟分频、时钟域划分以及时钟边沿和信号的传输延迟等各种因素。
时序约束应该准确地描述信号的起始时间、到达时间和关系，以确保设计满足时序要求。
2.时序路径分析时序路径分析是指通过分析不同信号路径的延迟和时间关系来评估设计是否满足时序要求。
时序路径分析可以通过静态分析和动态仿真两种方式进行。
静态分析主要是利用逻辑综合工具对电路的时序路径进行分析和计算。
动态仿真则是通过对电路进行时钟驱动的行为级仿真来评估时序路径。
两种方法都可以获得电路的路径延迟和时间关系，以判断设计是否满足时序要求。
3.时序修复当时序分析发现设计存在时序违规时，需要进行时序修复来解决问题。
时序修复主要包括时钟域划分、时钟频率调整、逻辑重构等方法。
时钟域划分是指将设计划分为不同的时钟域，确保时钟边沿的一致性。
时钟频率调整是通过逻辑优化和时序约束调整来改善设计的时序性能。
逻辑重构则是通过改变电路的结构和时序路径，以使设计满足时序要求。
三、时序约束的知识1.时钟频率设置时钟频率设置是指设置时钟的工作频率，以控制电路的运行速度和性能。

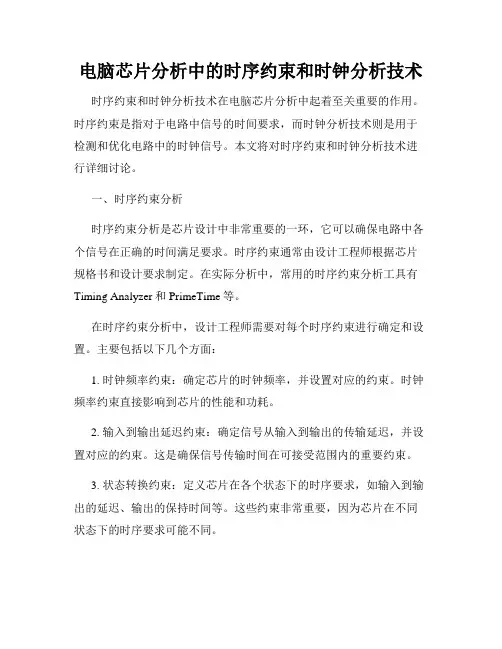

电脑芯片分析中的时序约束和时钟分析技术
电脑芯片分析中的时序约束和时钟分析技术时序约束和时钟分析技术在电脑芯片分析中起着至关重要的作用。
时序约束是指对于电路中信号的时间要求，而时钟分析技术则是用于检测和优化电路中的时钟信号。
本文将对时序约束和时钟分析技术进行详细讨论。
一、时序约束分析时序约束分析是芯片设计中非常重要的一环，它可以确保电路中各个信号在正确的时间满足要求。
时序约束通常由设计工程师根据芯片规格书和设计要求制定。
在实际分析中，常用的时序约束分析工具有Timing Analyzer和PrimeTime等。
在时序约束分析中，设计工程师需要对每个时序约束进行确定和设置。
主要包括以下几个方面：1. 时钟频率约束：确定芯片的时钟频率，并设置对应的约束。
时钟频率约束直接影响到芯片的性能和功耗。
2. 输入到输出延迟约束：确定信号从输入到输出的传输延迟，并设置对应的约束。
这是确保信号传输时间在可接受范围内的重要约束。
3. 状态转换约束：定义芯片在各个状态下的时序要求，如输入到输出的延迟、输出的保持时间等。
这些约束非常重要，因为芯片在不同状态下的时序要求可能不同。
时序约束分析需要考虑到芯片中各个信号的传输时间、数据的稳定性以及功耗等多方面因素。
合理的时序约束设置可以提高芯片的性能和可靠性。
二、时钟分析技术时钟分析技术是指通过对芯片中的时钟信号进行综合分析和优化，以确保芯片的正常工作。
常用的时钟分析技术有时钟树分析、时钟偏移分析和时钟路径分析等。
1. 时钟树分析：时钟树分析主要用于分析时钟信号在芯片内的传输路径和延迟。
时钟树分析可以帮助设计工程师找出时钟网络中的问题，并进行相应的优化。
2. 时钟偏移分析：时钟偏移分析主要用于分析芯片中不同时钟域之间的偏移情况。
时钟偏移可能导致芯片中的时序错误，因此需要进行分析和调整。
3. 时钟路径分析：时钟路径分析主要用于分析时钟信号在芯片中的传输路径，并评估时钟的时序约束是否满足。
通过时钟路径分析，设计工程师可以找出潜在的时序问题，并进行相应的优化。

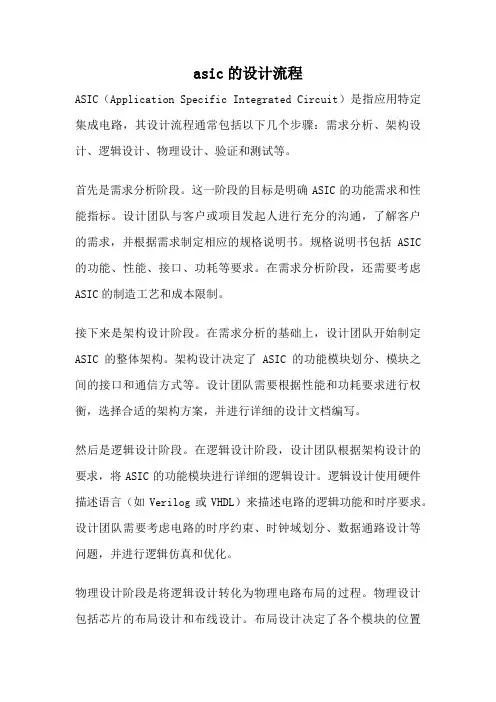

asic的设计流程
asic的设计流程ASIC（Application Specific Integrated Circuit）是指应用特定集成电路，其设计流程通常包括以下几个步骤：需求分析、架构设计、逻辑设计、物理设计、验证和测试等。
首先是需求分析阶段。
这一阶段的目标是明确ASIC的功能需求和性能指标。
设计团队与客户或项目发起人进行充分的沟通，了解客户的需求，并根据需求制定相应的规格说明书。
规格说明书包括ASIC 的功能、性能、接口、功耗等要求。
在需求分析阶段，还需要考虑ASIC的制造工艺和成本限制。
接下来是架构设计阶段。
在需求分析的基础上，设计团队开始制定ASIC的整体架构。
架构设计决定了ASIC的功能模块划分、模块之间的接口和通信方式等。
设计团队需要根据性能和功耗要求进行权衡，选择合适的架构方案，并进行详细的设计文档编写。
然后是逻辑设计阶段。
在逻辑设计阶段，设计团队根据架构设计的要求，将ASIC的功能模块进行详细的逻辑设计。
逻辑设计使用硬件描述语言（如Verilog或VHDL）来描述电路的逻辑功能和时序要求。
设计团队需要考虑电路的时序约束、时钟域划分、数据通路设计等问题，并进行逻辑仿真和优化。
物理设计阶段是将逻辑设计转化为物理电路布局的过程。
物理设计包括芯片的布局设计和布线设计。
布局设计决定了各个模块的位置和相互之间的关系，布线设计则将逻辑电路转化为实际的物理连线。
物理设计需要考虑芯片的面积、功耗、时钟分布等因素，并进行电磁兼容性分析和时序收敛等。
验证和测试是ASIC设计流程中非常重要的一步。
验证的目标是确保设计的正确性和功能的完整性。
验证过程包括功能验证、时序验证和电气验证等。
功能验证通过对设计的功能模块进行仿真和测试，验证其是否符合规格说明书的要求。
时序验证则是验证时序约束是否满足，以确保电路能够正常工作。
电气验证则是验证电路的电气特性，例如功耗、噪声等。
测试阶段主要是通过实际的芯片测试来验证设计的正确性和性能指标。
高速数字电路设计中的时序分析方法
高速数字电路设计中的时序分析方法在高速数字电路设计中，时序分析方法是非常重要的一项工作。
时序分析主要是指在设计数字电路时，需要对电路中各个信号的传输时间进行准确的分析，以确保电路的正常工作和稳定性。
时序分析通常包括两个方面：时序约束的设置和时序分析工具的使用。
首先，时序约束的设置是时序分析的第一步。
时序约束是指在设计数字电路时，对各个输入信号和输出信号的传输时间做出的要求。
时序约束需要考虑到电路中各个逻辑门的延迟时间、传输线的延迟时间以及时钟信号的时间间隔等因素。
通过合理设定时序约束，可以有效地防止信号冲突和时序问题，确保电路的正常运行。
其次，时序分析工具的使用是时序分析的关键。
时序分析工具通常是指一些专门用于分析数字电路时序的软件，如时序仿真工具、时序分析器等。
通过这些工具，设计师可以快速准确地分析电路中各个信号的传输时间，检测潜在的时序问题并进行优化。
时序分析工具还可以帮助设计师通过仿真等方式验证电路的正确性，提高设计的可靠性和稳定性。
在使用时序分析工具时，设计师需要注意一些关键点。
首先，需要准确地进行信号传输路径的分析，确定信号从输入到输出的传输时间。
其次，需要合理设置时钟信号的频率和相位，以确保电路在正确的时钟信号下正常工作。
另外，还需要分析时序违反等问题，及时发现和修复潜在的时序问题。
总的来说，时序分析方法在高速数字电路设计中起着至关重要的作用。
通过合理设置时序约束和有效使用时序分析工具，设计师可以确保电路在高速工作时不会出现时序问题，提高设计的可靠性和稳定性。
因此，设计师需要不断学习和掌握时序分析方法，以应对日益复杂的数字电路设计挑战。
时序分析与时序约束
时序分析与时序约束（基于TimeQuest Timing Analyzer）一、基础篇：常用的约束（Assignment/Constraints）分类：时序约束、区域与位置约束和其他约束。
主要用途：1、时序约束：规范设计的时序行为，表达设计者期望满足的时序条件，指导综合和布局不同阶段的优化算法等。
简而言之就是规范和指导的作用。
倘若合适的话，它在综合、影射、布局布线的整个流程中都会起指导作用，综合器，布线器都会按照你的约束尽量去努力实现，并在静态时序分析报告中给出结果。
2、区域与位置约束：指定芯片I/O引脚位置以及指导实现工具在芯片中特定的物理区域进行布局布线。
3、其他约束：主要作用：1、提高设计的工作频率：通过附加时序约束可以控制逻辑的综合、映射、布局和布线，以减少逻辑和布线的延时。
其实，综合后的结果只是给出你的设计一个大概的速度范围，布线后的速度比综合后给出的结果要低，这是因为综合后只有器件的延时，而布线后除了器件的延时还要加上布线上的延时。
至于低多少就看设计者的约束能不能很好的指导布线器进行优化了。
2、获得正确的时序分析报告:在QuartusII 中，内嵌的是静态时序分析工具（STA, Static Timing Analysis）,他的作用就是设计进行评估，只有在正确的输入时序约束的情况下，才能得到可靠的报告。
同时也是做FPGA设计时是必须的一个步骤，事实上大家一般都已经做了这一步，我们在FPGA加约束、综合、布局布线后，会生成时序分析报告，设计人员会检查时序报告、根据工具的提示找出不满足setup/hold time的路径，以及不符合约束的路径，这个过程就是STA。
此外，STA是相对于动态时序仿真而言的，它通过对每个时序路径的延时分析，计算出最高的设计频率（fmax），发现时序违规（Timing Violation）。
注意：静态时序分析仅仅聚焦于设计时序性能的分析，而不会涉及逻辑性能。
在STA中主要分析的路径有：时钟路径，异步路径，数据路径。
集成电路设计中的时序约束分析
集成电路设计中的时序约束分析随着科技的不断发展，集成电路在许多领域得到广泛应用。
集成电路设计中的时序约束分析是保证电路正确运行的关键之一。
本文将从什么是时序约束，时序约束的分析方法和时序约束优化三个方面进行阐述。
一、什么是时序约束时序约束是指在完成集成电路设计之前对其进行的规定性的要求，用来保证在实际应用中电路的正确性和性能稳定性。
这些要求包括输入和输出电平的稳定性、时钟频率和同步信号的稳定性等。
在集成电路设计中，时序约束是非常重要的，它可以保证电路的正常运行和避免潜在的故障。
此外，合理的时序约束可以帮助设计人员在尽量缩短电路设计时间的情况下实现高性能的电路。
二、时序约束的分析方法在集成电路设计中时序约束的分析包括单个时序分析和时序路由分析两种类型。
单个时序分析主要是通过分析电路中的各个信号之间的时间关系，并根据这些关系来确定电路中的时序约束。
这种方法可以帮助设计人员在保证电路稳定性的前提下尽量提高电路性能。
另外，单个时序分析还可以检测电路的故障，并对电路进行排查和修复。
时序路由分析又称为时序优化，它是在单个时序分析的基础上，通过对电路的布局和路由进行优化，进一步提高电路的性能。
时序路由分析主要是通过改变电路中的信号路径，以满足不同的时序约束要求。
三、时序约束优化在集成电路设计中，时序约束优化是提高电路性能的关键之一。
合理的时序约束优化可以最大程度地利用电路资源，提高电路的工作效率和性能，降低电路的功耗。
对于时序约束的优化，主要需要考虑以下几个方面：1、资源利用率：合理的时序约束可以充分利用电路中的资源，避免浪费，提高电路的资源利用率。
2、功耗：合理的时序约束可以降低电路的功耗，提高电路的效率。
3、可靠性：合理的时序约束可以保证电路的正常运行，并降低电路故障率。
总之，时序约束分析是集成电路设计中的重要环节，它直接影响到电路的性能和可靠性。
通过对时序约束的分析和优化，可以最大程度地利用电路资源，提高电路的性能和稳定性，同时也可以提高电路的可靠性。
asic的设计流程
asic的设计流程ASIC（Application-Specific Integrated Circuit，应用特定集成电路）是一种根据特定应用需求而设计的集成电路。
ASIC的设计流程是一个复杂而严谨的过程，需要经历多个阶段和环节。
本文将从ASIC的设计需求、设计规划、设计实现和验证等方面，对ASIC的设计流程进行详细介绍。
一、设计需求阶段在ASIC设计流程中，首先需要明确设计的需求。
这包括对ASIC的功能、性能、功耗、面积等方面的要求进行规划和分析。
设计人员需要与客户或系统需求方充分沟通，了解应用场景和功能需求，明确所设计的ASIC的用途和目标。
二、设计规划阶段在明确设计需求后，设计人员需要进行设计规划。
这包括确定ASIC 的整体架构、划分功能模块以及模块之间的接口等。
设计规划阶段还包括对设计所需资源的评估，例如设计工具、验证环境、物理设计工具等。
三、前端设计阶段前端设计阶段是ASIC设计的核心阶段，主要包括逻辑设计、验证和综合等过程。
首先，设计人员进行逻辑设计，使用硬件描述语言（HDL）对ASIC的功能进行描述。
常用的HDL语言包括Verilog和VHDL。
在逻辑设计完成后，设计人员需要进行验证工作，以确保设计的正确性和可靠性。
验证工作包括功能仿真、时序仿真和形式验证等。
验证通过后，设计人员进行综合，将逻辑设计转化为门级网表。
综合工具会根据目标芯片的库文件和约束条件生成门级网表。
四、物理设计阶段物理设计阶段主要包括布局设计、布线设计和时序优化等过程。
布局设计是将门级网表映射到目标芯片上，确定各个功能模块的位置和布局规则。
布线设计是在布局的基础上，将各个功能模块之间的连线进行布线，以满足时序和面积等约束条件。
时序优化是通过对时序路径进行优化，以提高ASIC的工作频率和性能。
五、后端设计阶段后端设计阶段主要包括物理验证、版图提取和静态时序分析等过程。
物理验证是为了验证物理设计的正确性和可靠性，包括DRC （Design Rule Check）、LVS（Layout versus Schematic）等验证。
约束、时序分析的概念
约束、时序分析的概念很多人询问关于约束、时序分析的问题，比如：如何设置setup，hold时间？如何使用全局时钟和第二全局时钟（长线资源）？如何进行分组约束？如何约束某部分组合逻辑？如何通过约束保证异步时钟域之间的数据交换可靠？如何使用I/O逻辑单元内部的寄存器资源？如何进行物理区域约束，完成物理综合和物理实现？为了解决大家的疑难，我们将逐一讨论这些问题。
（注：以下主要设计时序约束）A 时序约束的概念和基本策略时序约束主要包括周期约束（FFS到FFS，即触发器到触发器）和偏移约束（IPAD到FFS、FFS到OPAD）以及静态路径约束（IPAD到OPAD）等3种。
通过附加约束条件可以使综合布线工具调整映射和布局布线过程，使设计达到时序要求。
例如用OFFSET_IN_BEFORE约束可以告诉综合布线工具输入信号在时钟之前什么时候准备好，综合布线工具就可以根据这个约束调整与IPAD相连的Logic Circuitry的综合实现过程，使结果满足FFS的建立时间要求。
附加时序约束的一般策略是先附加全局约束，然后对快速和慢速例外路径附加专门约束。
附加全局约束时，首先定义设计的所有时钟，对各时钟域内的同步元件进行分组，对分组附加周期约束，然后对FPGA/CPLD 输入输出PAD附加偏移约束、对全组合逻辑的PAD TO PAD路径附加约束。
附加专门约束时，首先约束分组之间的路径，然后约束快、慢速例外路径和多周期路径，以及其他特殊路径。
B 附加约束的基本作用1、提高设计的工作频率对很多数字电路设计来说，提高工作频率非常重要，因为高工作频率意味着高处理能力。
通过附加约束可以控制逻辑的综合、映射、布局和布线，以减小逻辑和布线延时，从而提高工作频率。
2、获得正确的时序分析报告几乎所有的FPGA设计平台都包含静态时序分析工具，利用这类工具可以获得映射或布局布线后的时序分析报告，从而对设计的性能做出评估。
静态时序分析工具以约束作为判断时序是否满足设计要求的标准，因此要求设计者正确输入约束，以便静态时序分析工具输出正确的时序分析报告。
电脑芯片分析中的时序约束和时钟分析
电脑芯片分析中的时序约束和时钟分析在现代电子产品中，芯片的设计和性能至关重要。
而在芯片设计过程中，时序约束和时钟分析是不可或缺的部分。
本文将详细介绍电脑芯片分析中的时序约束和时钟分析的概念和作用，并探讨其在芯片设计中的重要性。
一、时序约束的概念和作用时序约束是指对于电路的时序行为所提出的各种约束条件，用以规定芯片内部电路在不同时钟周期中的操作关系。
它是芯片设计分析的重要一环，具有以下几个作用：1. 确定芯片的最大频率：时序约束可以帮助设计人员确定芯片的最大工作频率，从而保证芯片的正常运行。
通过设置适当的时序约束，可以限制芯片内部电路的延迟和时序关系，提高芯片的工作效率和性能。
2. 验证芯片的时序正确性：时序约束可以用于验证芯片的时序正确性。
通过对芯片的时序约束进行仿真和分析，可以检测出芯片设计中可能存在的时序错误，提前进行修改和优化，避免出现设计缺陷。
3. 优化芯片的功耗和面积：时序约束可以用于优化芯片的功耗和面积。
通过合理设置时序约束，可以减少芯片内电路的冗余和无效操作，减小功耗和芯片面积，提高整个系统的效能。
二、时序约束的关键要素在时序约束中，有几个关键要素需要考虑：1. 时钟周期：时钟周期是指芯片内部电路在一个时钟周期内完成一次操作的时间。
时钟周期是芯片设计的基本单位，决定了芯片的工作速度和时序要求。
2. 延迟：延迟是指芯片内部电路从接收输入信号到输出响应所需的时间。
延迟是芯片设计中重要的指标之一，需要根据时序约束进行控制和优化。
3. 约束条件：约束条件是指对芯片内部电路工作的各种限制和要求。
常见的约束条件包括输入输出延迟、时序关系、最大工频等。
三、时钟分析的概念和作用时钟分析是对芯片内部时钟信号进行分析和优化的过程。
在芯片设计中，时钟信号起到同步和调度电路的作用，时钟分析主要包括以下几个方面：1. 时钟树分析：时钟树是指芯片中所有时钟信号的传输路径。
时钟树分析可以帮助设计人员了解芯片中时钟信号的传输效率和延迟情况，发现潜在的时钟问题，进行优化和改进。
时序约束总结
时序约束总结很多人发贴，来信询问关于约束、时序分析的问题，比如：如何设置setup，hold时间？如何使用全局时钟和第二全局时钟（长线资源）？如何进行分组约束？如何约束某部分组合逻辑？如何通过约束保证异步时钟域之间的数据交换可靠？如何使用I/O逻辑单元内部的寄存器资源？如何进行物理区域约束，完成物理综合和物理实现？等等。
为了解决大家的疑难，我们将逐一讨论这些问题。
今天先讨论一下约束的作用？有些人不知道何时该添加约束，何时不需要添加？有些人认为低速设计不需要时序约束？关于这些问题，希望下面关于约束作用的论述能够有所帮助！附加约束的基本作用有3：(1)提高设计的工作频率对很多数字电路设计来说，提高工作频率非常重要，因为高工作频率意味着高处理能力。
通过附加约束可以控制逻辑的综合、映射、布局和布线，以减小逻辑和布线延时，从而提高工作频率。
(2)获得正确的时序分析报告几乎所有的FPGA设计平台都包含静态时序分析工具，利用这类工具可以获得映射或布局布线后的时序分析报告，从而对设计的性能做出评估。
静态时序分析工具以约束作为判断时序是否满足设计要求的标准，因此要求设计者正确输入约束，以便静态时序分析工具输出正确的时序分析报告。
(3)指定FPGA/CPLD引脚位置与电气标准FPGA/CPLD的可编程特性使电路板设计加工和FPGA/CPLD设计可以同时进行，而不必等FPGA/CPLD引脚位置完全确定，从而节省了系统开发时间。
这样，电路板加工完成后，设计者要根据电路板的走线对FPGA/CPLD加上引脚位置约束，使FPGA/CPLD与电路板正确连接。
另外通过约束还可以指定IO引脚所支持的接口标准和其他电气特性。
为了满足日新月异的通信发展，Xilinx新型FPGA/CPLD可以通过IO引脚约束设置支持诸如AGP、BLVDS、CTT、GTL、GTLP、HSTL、LDT、LVCMOS、LVDCI、LVDS、LVPECL、LVDSEXT、LVTTL、PCI、PCIX、SSTL、ULVDS等丰富的IO接口标准。
高级asic芯片综合
高级asic芯片综合ASIC芯片（Application-Specific Integrated Circuit，即专用集成电路）是一种按照特定应用需求设计和制造的定制化集成电路，可以完成特定的功能。
与通用集成电路不同，ASIC芯片在设计和制造过程中需要考虑特定应用的要求，因此具有高性能、低功耗和低成本等优势。
本文将详细介绍高级ASIC芯片的综合。
一、ASIC芯片综合的基本概念ASIC芯片的综合是指将高级硬件设计语言（HDL）描述的ASIC设计转化为实际的物理电路结构的过程。
综合过程中需要完成逻辑综合、优化、时序约束等多个步骤，最终生成包含门级电路、布线约束等信息的逻辑电路表述。
二、ASIC芯片综合的流程1. 逻辑综合：将HDL描述转化为逻辑电路表示，将每个模块的功能、输入输出关系等进行转化和组织。
2. 优化：对逻辑电路进行优化，包括资源利用率优化、功耗优化等。
通过逻辑优化可以减少芯片的面积、提高性能和降低功耗。
3. 时序约束：确定电路的时序约束，包括时钟分频、时钟延迟等。
时序约束对于电路的性能和可靠性都有重要影响。
4. 静态时序分析：对电路进行时序分析，判断是否满足时序约束要求，如果不满足则需要对电路进行调整。
5. 门级综合：将逻辑电路转化为只包含基本逻辑门的电路，生成门级电路表述。
6. 布局布线：设计电路的物理布局和布线，将门级电路转化为完整的电路结构。
7. 物理验证：对布局布线结果进行物理验证，判断布线结果是否满足电路的性能和可靠性要求。
8. 后仿真：对综合后的电路进行仿真验证，验证电路的功能和性能是否满足设计要求。
三、ASIC芯片综合的关键技术1. 优化技术：通过逻辑优化、综合算法等手段，提高电路的性能和资源利用率。
优化技术可以减少电路的面积、功耗等，提高芯片的性能。
2. 时序约束技术：通过合理设置时序约束，保证电路的性能和可靠性。
时序约束技术需要考虑电路的时钟、时钟分频、时钟延迟等因素，对电路的时序分析和时序优化具有重要作用。
芯片设计中的时序约束分析与优化策略
芯片设计中的时序约束分析与优化策略芯片设计中的时序约束分析与优化策略是保证芯片设计正确性和性能的关键步骤。
本文将介绍时序约束分析的基本概念和流程，并探讨常用的时序约束优化策略。
一、时序约束分析：时序约束是芯片设计中用于定义电路中各个时序要求的规范。
它包括信号延迟、时钟频率和时序要求等信息。
时序约束分析的目标是通过对设计中的各个元素的时序要求进行分析和验证，确保芯片在正确的时间内执行正确的操作。
1.1 时序约束分析流程：时序约束分析的流程主要包括以下几个步骤：1. 定义设计目标：明确芯片设计的目标和性能要求，包括时钟频率、信号延迟等；2. 收集时钟信息：确定设计中各个时钟域及其频率，并建立时钟树模型；3. 定义时序要求：根据设计目标和性能要求，为各个时钟域中的信号定义时序要求，如最大延迟、最小间隔等；4. 进行时序约束分析：使用专业的时序约束分析工具对设计进行分析，检查是否存在时序冲突或不满足要求的情况；5. 优化时序约束：根据分析结果，对时序约束进行调整和优化，以满足设计要求；6. 验证时序约束：对优化后的时序约束进行验证，确保设计能够满足时序要求；7. 更新时序约束：根据验证结果，不断调整和更新时序约束，以实现最佳性能。
1.2 时序约束分析的重要性：时序约束分析是芯片设计中不可缺少的环节，它对芯片的性能和正确性都有着重要影响。
合理的时序约束可以减少电路的功耗和面积，并提高芯片的时序容限。
同时，时序约束分析可以帮助设计人员发现设计中的潜在问题，避免设计错误。
二、时序约束优化策略：时序约束优化是通过调整时序约束来改善芯片设计的性能和正确性。
以下是几种常用的时序约束优化策略：2.1 时钟域划分优化：合理的时钟域划分可以减少不同时钟域之间的时序问题。
设计人员可以根据时序约束分析的结果，将芯片划分为多个时钟域，并通过适当的时钟域划分策略，来减少时序问题的影响。
2.2 约束松弛优化：约束松弛是指在时序约束中增加一定的容限，允许一定的时序误差。
asic中时钟mux电路结构时序约束的方法分析
Abstract — Clock switching is very common in digital integrated circuit design, hence, correct timing constraint of clock MUX circuit structure is very portant. By introducing several common clock MUX circuit structures, this paper presents several timing constraint methods separately on different MUX circuit structures using the industry-standard Synopsys design constraint (SDC), and analyses the principle of each MUX structure constraint in detail. The presented constraint methods have been used succefully in 40nm, 16nm, 7nm and so on. Index Terms — IC design, ASIC, timing constraint, clock creation, clock MUX structure, STA.
约束方法。根据时钟切换 MUX 前有无功能逻辑（不
码需要通过 EDA 工具综合（Synthesis，SYN），才
含时钟树逻辑），本文分为 MUX 前无逻辑、MUX 前
能转换析三部分。本文基于 Synopsys
模数字电路。数字电路门级网表在投片（Tapeout）
asic的设计流程
asic的设计流程ASIC（Application Specific Integrated Circuit）是一种专用集成电路，用于特定应用领域的定制设计。
ASIC的设计流程是一个复杂而系统的过程，涉及到多个阶段和环节。
本文将详细介绍ASIC的设计流程，并探讨每个阶段的重要性和具体步骤。
ASIC的设计流程可以大致分为需求分析、架构设计、逻辑设计、验证与仿真、物理设计、制造与测试等阶段。
下面将逐一介绍这些阶段的内容。
首先是需求分析阶段。
在这个阶段，设计团队与客户充分沟通，明确ASIC的功能需求和性能指标。
设计团队要了解客户的需求，包括应用场景、功能要求、性能要求等。
通过需求分析，设计团队可以明确设计目标，为后续的设计工作奠定基础。
接下来是架构设计阶段。
在这个阶段，设计团队根据需求分析的结果，确定ASIC的整体结构和功能模块划分。
设计团队要考虑各个功能模块之间的接口和通信方式，确保整个系统的协调运行。
架构设计是ASIC设计的核心，决定了后续设计工作的方向和重点。
然后是逻辑设计阶段。
在这个阶段，设计团队将系统的功能模块转化为逻辑电路。
根据架构设计的要求，设计团队使用硬件描述语言（如VHDL或Verilog）进行逻辑设计，包括电路的逻辑门实现、电路的时序控制、电路的状态机设计等。
逻辑设计是ASIC设计的关键环节，要求设计团队具备扎实的逻辑电路知识和编程技巧。
接着是验证与仿真阶段。
在这个阶段，设计团队对逻辑设计进行功能验证和时序仿真。
功能验证是为了验证逻辑电路是否符合需求，能够实现预期的功能。
时序仿真是为了验证电路的时序控制和时序约束是否满足要求。
通过验证与仿真，设计团队可以发现和修复设计中的错误和问题，确保ASIC的正确性和可靠性。
然后是物理设计阶段。
在这个阶段，设计团队将逻辑电路转化为物理电路，包括电路的布局设计和电路的布线设计。
布局设计是将逻辑电路映射到实际的芯片布局上，考虑电路的面积利用率和信号传输的延迟等因素。
基于Astro工具的ASIC时序分析
序 电路 的 时 钟 频 率 ，减 小 时 序 电 此 它 们 之 间 的 任 何 时 间 差 异 都 将 何 指 定 输 出 之 间 的 传 送 延 时 之 差 。 路 的 容 差 能 提 升 未 来 的 系 统 性 能 。 直 接 影 响 系 统 性 能 。 小 的 偏 斜 可 其 中 ， 相 同 的 环 境 指 的 是 相 同 的
一
些 参 数 来 控 制 时钟 分 布 网 络 ， 时序 驱动 的布局 布线做 准备 ；
带 来 的 影 响 ， 令 设 计 者 了 解 其 设 以 达 到 较 好 的 效 果 。 可 调 整 的 参
４ ．详 细 布 局 ， 力 求 使 布 线 阶
０ 计 的 电路 能够 以 多快 的 速 度 运 行 ， 数 包 括 时 钟 网 络 的 互 连 材 料 、 时 段 能 顺 利 满 足 布 线 布 通 率 １ ０％
低 偏 斜 时 钟 缓 冲 器 和 锁 相 环 时 钟 以 忽 略 ， 但 大 到 一 定 程 度 就 会 严 输 入 信 号 、 电 源 电 压 、环 境 温 度 、
一
驱 动 器 将 帮 助 设 计 人 员 设 计 出 速 重 影 响 设 计 的 时 序 ， 因 此 需 要 在 封 装 、负 载 等 。目前 的 高 性 能 缓 冲 度 、 偏 斜 和 抗 噪 性 能 等 指 标 满 足 设 计 中 尽 量 减 小 其 影 响 。 要 求 的 电路 系 统 ，但 必 须 将 时 钟 输 出 偏 斜 也 叫做 引 脚 到 引 脚
时 序分析
为 了 保 证 同 步 系 统 的 正 常 运
电脑芯片设计中的时序约束分析与优化
电脑芯片设计中的时序约束分析与优化在现代电子设备中，电脑芯片扮演着至关重要的角色。
而在电脑芯片的设计过程中，时序约束分析与优化是非常关键的一步，它直接决定了电脑芯片能否在特定时钟频率下正常运行以及其性能的稳定性。
本文将介绍电脑芯片设计中的时序约束分析与优化的相关概念和方法。
一、时序约束分析的概念与意义时序约束是指在电脑芯片设计中，为了保证各个逻辑元件按照正确的时间顺序进行数据处理，需要给出一系列时钟和时序条件的限制。
时序约束的目的是确保数据的正确传输和稳定性，避免因时序偏差引起的误差和故障。
时序约束分析的主要步骤包括时钟频率的分析、时钟分析与时钟路径的约束，以及时序路径的约束等。
它是电脑芯片设计中的一项重要任务，能够提前发现和解决可能出现的时序问题，并优化设计，以保证芯片的正常运行。
二、时序约束分析的方法与工具1. 时钟频率分析时钟频率是电脑芯片设计中的一个重要参数，它决定了芯片运行的速度和性能。
时钟频率分析的目标是找出芯片在设计规则下能够达到的最高时钟频率，并确定芯片的工作频段范围。
在时钟频率分析中，我们需要关注时钟周期、时钟延迟、输入延迟等因素，以分析芯片的时序性能。
常用的工具有PrimeTime、Cadence 等，可以帮助设计人员进行时钟频率分析。
2. 时钟分析与时钟路径约束时钟分析是指对设计中的各个时钟信号进行时序分析，通过建立时钟路径模型，分析时钟延迟、时钟偏移等参数，确定各个时钟的时序关系和稳定性。
时钟路径约束是指为每个时钟信号定义时序要求和限制条件，以确保时钟的正常运行。
设计人员需要根据具体的设计需求和时钟频率等因素，合理地设置时钟路径约束。
常用的工具有Design Compiler、Xilinx ISE等，可以辅助设计人员进行时钟分析与时钟路径约束的工作。
3. 时序路径约束时序路径约束是指为数据信号和控制信号等路径定义时序要求和限制条件，以保证芯片的时序稳定性。
在时序路径约束中，关键路径是一个重要的概念，它指的是信号在芯片中传输的最长路径。
专用集成电路的时序约束与静态时序分析
专用集成电路的时序约束与静态时序分析（一）设计的时序约束为使电路的性能达到设计者的预期目标，同时又能满足电路工作环境的要求。
必须对一个电路设计进行诸如时序、面积、负载等多方面的约束，并自始至终使用这些约束条件来驱动电路设计软件的工作。
设计约束一般包括ASIC生产厂家的设计规则约束和设计者自定义的设计优化约束。
大多数工艺库都指定有设计规则约束，对任何一个使用该工艺库的设计都适用，它反映了一个设计要正常工作所必须遵守的特定工艺的要求，它的优先权高于设计优化约束，通常包括最大转换时间、最大扇出、最大、最小电容等等。
设计规则约束是隐含的，无需设计者指定，因此重点讨论设计优化约束。
设计优化约束包括设计者对电路性能上的一系列在时序、面积和版图布通性等方面的指标，其中时序约束是最重要的、最复杂的，是我们关注的重点。
（1）单时钟同步电路的时序约束先讨论最简单的单时钟同步电路的时序约束，要对一个电路的时序行为进行充分约束至少应从以下几个方面来考虑：（A）时钟网络a.时钟的传播延时(Latency)和不确定性(Uncertainty)对于一个实际的时钟网络，最重要的两个属性就是时钟的不确定性（Uncertainty）和时钟的传播延迟（Latency）。
时钟的传播延时包括时钟源的延时和时钟网络的延时。
时钟源的延时是指从系统上时钟产生点到设计中时钟定义点（电路端口）的延时；时钟网络的延时是从时钟定义点到寄存器时钟管脚的延时。
时钟的不确定性是指在一个时钟域或时钟域间寄存器时钟管脚到达时间的最大差别，这个时间通常又称为时钟歪斜（SKEW）。
时钟的不确定性将影响建立时间和保持时间的计算。
一个电路的时钟网络在版图设计完成后可能如下图所示：从图1很容易理解时钟的这两个重要属性。
在版图设计完成之后，时钟树上电路单元和网络延时等参数可以反标回来，通过适当设置让这些延时信息在时钟网络上传播可以自动获得时钟的这些重要属性。
可是在版图设计之前，只能通过设定相应的约束来近似模拟时钟的这种不确定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ASIC时序约束、时序分析2009-11-13 22:13A 时序约束的概念和基本策略时序约束主要包括周期约束（FFS到FFS，即触发器到触发器）和偏移约束（IPAD到FFS、FFS到OPAD）以及静态路径约束（IPA 综合布线工具调整映射和布局布线过程，使设计达到时序要求。
例如用OFFSET_IN_BEFORE约束可以告诉综合布线工具输入信号在以根据这个约束调整与IPAD相连的Logic Circuitry的综合实现过程，使结果满足FFS的建立时间要求。
附加时序约束的一般策略是先附加全局约束，然后对快速和慢速例外路径附加专门约束。
附加全局约束时，首先定义设计的所有分组附加周期约束，然后对FPGA/CPLD输入输出PAD附加偏移约束、对全组合逻辑的PAD TO PAD路径附加约束。
附加专门约束时速例外路径和多周期路径，以及其他特殊路径。
B 附加约束的基本作用1. 提高设计的工作频率对很多数字电路设计来说，提高工作频率非常重要，因为高工作频率意味着高处理能力。
通过附加约束可以控制逻辑的综时，从而提高工作频率。
2. 获得正确的时序分析报告几乎所有的FPGA设计平台都包含静态时序分析工具，利用这类工具可以获得映射或布局布线后的时序分析报告，从而对束作为判断时序是否满足设计要求的标准，因此要求设计者正确输入约束，以便静态时序分析工具输出正确的时序分析3. 指定FPGA/CPLD引脚位置与电气标准FPGA/CPLD的可编程特性使电路板设计加工和FPGA/CPLD设计可以同时进行，而不必等FPGA/CPLD引脚位置完全确定，从成后，设计者要根据电路板的走线对FPGA/CPLD加上引脚位置约束，使FPGA/CPLD与电路板正确连接。
另外通过约束还特性。
为了满足日新月异的通信发展，Xilinx新型FPGA/CPLD可以通过IO引脚约束设置支持诸如 AGP、BLVDS、CTT、G LVPECL、LVDSEXT、LVTTL、 PCI、PCIX、SSTL、ULVDS等丰富的IO接口标准。
另外通过区域约束还能在FPGA上规划各个成模块化设计等。
C 周期（PERIOD）的含义周期的含义是时序中最简单也是最重要的含义，其它很多时序概念会因为软件商不同略有差异，而周期的概念确是最通用的，周期面要讲到的其它时序约束都是建立在周期约束的基础上的，很多其它时序公式，可以用周期公式推导。
周期约束是一个基本时序和具根据PERIOD约束检查时钟域内所有同步元件的时序是否满足要求。
PERIOD约束会自动处理寄存器时钟端的反相问题，如果相迟将被默认限制为PERIOD约束值的一半。
如下图所示，图1 周期的定义时钟的最小周期为：TCLK = TCKO +TLOGIC +TNET +TSETUP －TCLK_SKEWTCLK_SKEW =TCD2 －TCD1其中TCKO为时钟输出时间，TLOGIC为同步元件之间的组合逻辑延迟，TNET为网线延迟，TSETUP为同步元件的建立时间，TCLK_SD 数据和时钟之间的约束为了确保芯片数据采样可靠和下级芯片之间正确地交换数据，需要约束外部时钟和数据输入输出引脚之间的时序关系（或者内部是从采用了不同的参照系罢了）。
约束的内容为告诉综合器、布线器输入数据到达的时刻，或者输出数据稳定的时刻，从而保证这种时序约束在Xilinx中用Setup to Clock（edge），Clock（edge） to hold等表示。
在Altera里常用tsu (Input Setup Ti Out Delays)来表示。
很多其它时序工具直接用setup和hold表示。
其实他们所要描述的是同一个问题，仅仅是时间节点的定义E 关于输入到达时间Xilinx的"输入到达时间的计算"时序描述如下图所示：图2 输入到达时间示意图定义的含义是输入数据在有效时钟沿之后的TARRIVAL时刻到达。
则，TARRIVAL=TCKO+TOUTPUT+TLOGIC 公式1根据上面介绍的周期（Period）公式，我们可以得到：Tcko+Toutput+Tlogic+Tinput+Tsetup-Tclk_skew=Tclk; 公式2将公式1代入公式2： Tarrival+Tinput+Tsetup-Tclk_skew=Tclk, 而Tclk_skew满足时序关系后为负，所以TARRIVAL +TINPUT+TSETUP <TCLK 公式3这就是Tarrival应该满足的时序关系。
其中TINPUT为输入端的组合逻辑、网线和PAD的延迟之和，TSETUP为输入同步元件的建F 数据延时和数据到达时间的关系图3 数据延时和数据到达时间示意图TDELAY为要求的芯片内部输入延迟，其最大值TDELAY_MAX与输入数据到达时间TARRIVAL的关系如上图所示。
也就是说： TDELA 所以：TDELAY<TDELAY_MAX=TPERIOD－TARRIVALG 要求输出的稳定时间从下一级输入端的延迟可以计算出当前设计输出的数据必须在何时稳定下来，根据这个数据对设计输出端的逻辑布线进行约束，以的数据是稳定的。
计算要求的输出稳定时间如下图所示：图4 要求的输出稳定时间示意图公式的推导如下：定义：TSTABLE = TLOGIC +TINPUT +TSETUP从前面帖子介绍的周期（Period）公式，可以得到(其中TCLK_SKEW＝TCLK1－TCLK2)：TCLK＝TCKO＋TOUTPUT+TLOGIC+TINPUT+TSETUP+TCLK_SKEW将TSTABLE的定义代入到周期公式，可以得到：TCLK=TCKO+TOUTPUT+TSTABLE+TCLK_SKEW所以：TCKO +TOUTPUT+TSTABLE<TCLK这个公式就是TSTABLE必须要满足的基本时序关系，即本级的输出应该保持怎么样的稳定状态，才能保证下级芯片的采样稳定。
时间的时序约束关系。
只要满足上述关系，当前芯片输出端的数据比时钟上升沿提早TSTABLE 时间稳定下来，下一级就可以正确元件输出端的组合逻辑、网线和PAD的延迟之和，TCKO为同步元件时钟输出时间。
H 实施时序约束的方法和命令实施上述约束的基本方法是，根据已知时序信息，推算需要约束的时间值，实施约束。
具体地说是这样的，首先对于一般设计，已知量。
前面介绍公式和图中的TCKO和TSETUP（注：有的工具软件对TCKO和TSETUP的定义与前面图形不同，还包含了固有的一个时间量，一般我们选取典型值，对于FPGA，这个量值比较小，一般不大于1~2ns。
比较难以确定的是TINPUT和TO 约束输入时间偏移，需要知道TINPUT，TINPUT为输入端的组合逻辑、网线和PAD的延迟之和，PAD的延时也根据器件型号电路和网线的延时就比较难以确定了，只能通过静态时序分析工具分析，或者通过底层布局布线工具量取，有很大的经验和试探的约束输出时间偏移，需要知道TOUTPUT，TOUTPUT为设计中连接同步元件输出端的组合逻辑、网线和PAD的延迟之和，仍就比较难以确定，需要通过静态时序分析工具分析，或者通过底层布局布线工具量取，有很大的经验和试探的成分在里面。
约束的具体命令根据约束工具不同而异，首先说使用Xilinx器件的情况下，实施上述约束的命令和方法。
Xilinx把上述约束统称相关约束属性：OFFSET_IN_BEFORE、OFFSET_IN_AFTER、OFFSET_OUT_BEFORE和OFFSET_OUT_AFTER。
其中前两本功能相似，仅仅是约束取的参考对象不同而已。
后两个属性叫做输出偏移（OFFSET_OUT）约束，基本功能相似，也是约束取明。
输入偏移约束：时钟周期为20ns，前级寄存器的TCKO选择1ns，前级输出逻辑延时TOUTPUT为3ns，中间逻辑TLOGIC 可以在数据输入引脚附加NET DATA_IN OFFET=IN 14ns AFTER CLK约束，也可以使用OFFSET_IN_BEFORE对芯片内部的输NET DATA_IN OFFET=IN TDELAY BEFORE CLK其中TDELAY为要求的芯片内部输入延迟，其最大值与输入数据到达时间TARRIVAL的关系:TDELAY_MAX + TARRIVA TARRIVAL = 20 - 14 =6 ns。
输出偏移约束：设时钟周期为20ns，后级输入逻辑延时TINPUT为4ns、建立时间TSETUP为1ns，中间逻辑TLOGIC的延数据输入引脚附加NET DATA_OUT OFFET=OUT 15ns BEFORE CLK约束，也可以直接对芯片内部的输出逻辑直接TOUTPUT_DELAY AFTER CLK，其中TOUTPUT_DELAY为要求的芯片内部输出延迟，其最大值与要求的输出数据稳定时间T TOUTPUT_DELAY_MAX+TSTABLE= TPERIOD。
TOUT_DELAY< TPERIOD - TSTABLE = 20 - 15 = 5nsI Altera对应的时序概念下面主要介绍Altera对应的这些时序概念和约束方法。
前面首先介绍的第一个时序概念是周期（Period），这个概念是FPGA 至多是描述方式不同罢了，所有的FPGA设计都首先要进行周期约束，这样做的好处除了在综合与布局布线时给出规定目标外，还Altera的周期定义如下图所示，公式描述如下：图5 Altera 的Period 示意图Clock Period = Clk-to-out + Data Delay + Setup Time - Clk Skew即，Tclk= Tco+ B + Tsu-(E-C) Fmax =1/Tclk对比一下前面的介绍，只要理解了B 包含了两级寄存器之间的所有logic 和net 的延时就会发现与前面公式完全一致。
J Altera的其他基本时序概念Clock Setup Time (tsu)要想正确采样数据，就必须使数据和使能信号在有效时钟沿到达前就准备好，所谓时钟建立时间就是指间间隔。
如下图所示：图6 tsu示意图（注：这里定义Setup时间是站在同步时序整个路径上的，需要区别的是另一个概念Micro tsu。
Micro tsu指的是一个触发器内部型值小于1~2ns。
在Xilinx等的时序概念中，称Altera的Micro tsu为setup时间，用Tsetup表示，请大家区分一下。
回到Alte Data Delay – Clock Delay + Micro tsu）Clock Hold Time （tH）时钟保持时间是只能保证有效时钟沿正确采用的数据和使能信号的最小稳定时间。
