变压器瓦斯保护的检验

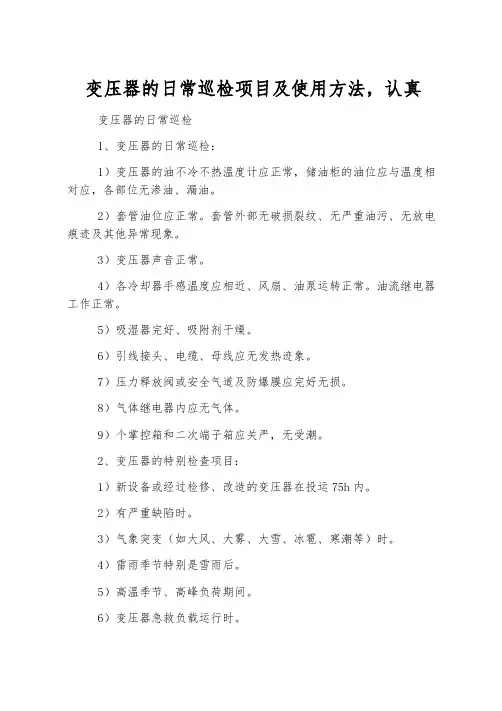

变压器的日常巡检项目及使用方法,详细
变压器的日常巡检项目及使用方法，认真变压器的日常巡检1、变压器的日常巡检：1）变压器的油不冷不热温度计应正常，储油柜的油位应与温度相对应，各部位无渗油、漏油。
2）套管油位应正常。
套管外部无破损裂纹、无严重油污、无放电痕迹及其他异常现象。
3）变压器声音正常。
4）各冷却器手感温度应相近、风扇、油泵运转正常。
油流继电器工作正常。
5）吸湿器完好、吸附剂干燥。
6）引线接头、电缆、母线应无发热迹象。
7）压力释放阀或安全气道及防爆膜应完好无损。
8）气体继电器内应无气体。
9）个掌控箱和二次端子箱应关严，无受潮。
2、变压器的特别检查项目：1）新设备或经过检修、改造的变压器在投运75h内。
2）有严重缺陷时。
3）气象突变（如大风、大雾、大雪、冰雹、寒潮等）时。
4）雷雨季节特别是雪雨后。
5）高温季节、高峰负荷期间。
6）变压器急救负载运行时。
干式变压器外部检查项目（1）检查变压器的套管、绕组树脂绝缘外表层是否清洁、有无爬电痕迹和碳化现象；（2）变压器高处与低处压套管引线接地紧密无发热，并无裂纹及放电现象；（3）检查紧固件、连接件、导电零件及其它零件有无生锈、腐蚀的痕迹及导电零件接触是否良好；（4）检查电缆和母线有无异常；（5）检查风冷系统的温度箱中电气设备运行是否正常及信号系统有无异常；（6）在遮栏外细听变压器的声音，判定有无异常及运行是否正常；（7）检查变压器底座、栏杆、变压器室电缆接地线等接地是否牢靠良好；（8）用温度检查仪检查接触器部位及外壳温度有无超标现象。
变压器的异常运行和故障处理1、变压器的异常状态（1）严重漏油；（2）油枕内看不到油位或油位过低；（3）变压器油碳化；（4）油位不正常上升；（5）变压器内部有异常声音；（6）瓷件有异常放电声和有火花现象；（7）变压器套管有裂纹或严重破损；（8）变压器高处与低处压套管引线线夹过热；（9）冷却装置故障；（10）瓦斯继电器内气体不断集聚，连续动作发信号；（11）正常负载和冷却条件下，油温不正常的上升。

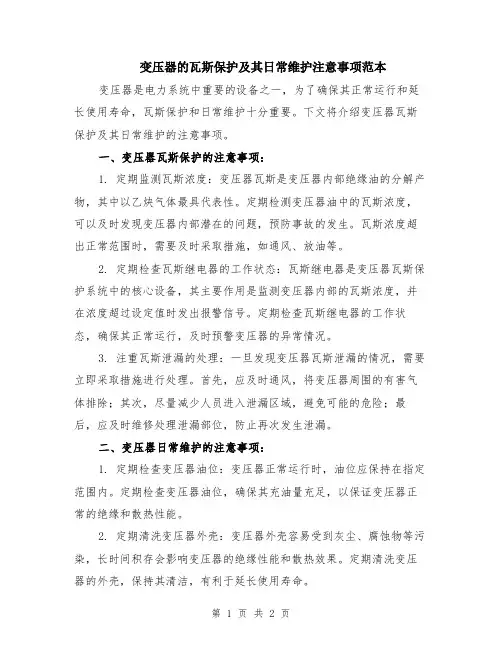

变压器的瓦斯保护及其日常维护注意事项范本
变压器的瓦斯保护及其日常维护注意事项范本变压器是电力系统中重要的设备之一，为了确保其正常运行和延长使用寿命，瓦斯保护和日常维护十分重要。
下文将介绍变压器瓦斯保护及其日常维护的注意事项。
一、变压器瓦斯保护的注意事项：1. 定期监测瓦斯浓度：变压器瓦斯是变压器内部绝缘油的分解产物，其中以乙炔气体最具代表性。
定期检测变压器油中的瓦斯浓度，可以及时发现变压器内部潜在的问题，预防事故的发生。
瓦斯浓度超出正常范围时，需要及时采取措施，如通风、放油等。
2. 定期检查瓦斯继电器的工作状态：瓦斯继电器是变压器瓦斯保护系统中的核心设备，其主要作用是监测变压器内部的瓦斯浓度，并在浓度超过设定值时发出报警信号。
定期检查瓦斯继电器的工作状态，确保其正常运行，及时预警变压器的异常情况。
3. 注重瓦斯泄漏的处理：一旦发现变压器瓦斯泄漏的情况，需要立即采取措施进行处理。
首先，应及时通风，将变压器周围的有害气体排除；其次，尽量减少人员进入泄漏区域，避免可能的危险；最后，应及时维修处理泄漏部位，防止再次发生泄漏。
二、变压器日常维护的注意事项：1. 定期检查变压器油位：变压器正常运行时，油位应保持在指定范围内。
定期检查变压器油位，确保其充油量充足，以保证变压器正常的绝缘和散热性能。
2. 定期清洗变压器外壳：变压器外壳容易受到灰尘、腐蚀物等污染，长时间积存会影响变压器的绝缘性能和散热效果。
定期清洗变压器的外壳，保持其清洁，有利于延长使用寿命。
3. 定期检查冷却系统：变压器的冷却系统包括风扇、冷却油循环系统等，定期检查这些冷却系统的工作状态十分重要。
保持风扇正常运转，清洁散热片，检查冷却油的循环是否畅通，以确保变压器的散热效果良好。
4. 定期维护绝缘油：绝缘油是变压器内部的重要绝缘介质，定期维护绝缘油的质量对于保障变压器的正常工作至关重要。
定期检查绝缘油的绝缘性能、酸值、水分含量等指标，必要时可进行绝缘油的过滤、干燥等处理。
5. 定期检查接线端子和接地装置：变压器的接线端子和接地装置是其正常运行的关键。
变压器瓦斯保护动作后的检查与处理
变压器瓦斯保护动作后的检查与处理变压器的瓦斯保护是保护变压器内部故障的主保护。
当变压器内部故障不大时，变油内产生气体，使轻瓦斯动作，发出信号。
例如，变压器绕组匝间与层间局部短路，铁芯维良以及变压器严重漏油.油面下降，轻瓦斯均可起到保护作用。
当变压器内部发生严重故障，如一次绕组故障造成相间短路，故障电流使变压器内产烈的气流和油污冲击重瓦斯挡板，使重瓦斯动作，断路器掉闸并发出信号。
运行中,发现瓦斯保护动作并发出信号时，应做以下几方面的检查处理:(1)只要瓦斯保护动作，就应判明故障发生在变压器内部。
(2)如当时变压器运行无明显异常，可收集变压器内瓦斯气体，分析故障原因。
(3)取变压器瓦斯气体时应当停电后进行，可采用排水取气法，将瓦斯气体取至试管(4)根据瓦斯气体的颜色和进行点燃试验，观察有无可燃性气体，以判断故障部位和性质。
(5)若收集到的气体无色、无味且不可燃，说明瓦斯继电器动作的原因是油内排出的引起的;若收集到的气体是黄色、不易燃烧，说明是变压器内木质部分故障;若收集到的气体是淡黄色、带强烈臭味并且可燃，说明绝缘纸或纸板故障;若收集到的气体为灰色或黑色、易燃。
说明绝缘油的出现问题。
对于室外变压器,可以打开瓦斯继电器的放气阀，检验气体是否可燃。
如果气体可燃，则开始燃烧并发出明亮的火焰。
当油开始从放气阀外溢时，立即关闭放气阀门。
注意:禁止在变压器室内进行点燃试验，应将收集到的瓦斯气体，拿到安全地方去进行点燃试验。
判断气体颜色要迅速，否则气体颜色很快会消失。
(6)瓦斯保护动作未查明原因，为了证实变压器的良好状态，可取出变压器油样做简化试验，看油耐压是否降低和油闪点是否下降，如仍然没有问题，应进一步检查瓦斯保护二次回路，看是否可能造成瓦斯保护误动作。
(7)变压器重瓦斯动作时，断路器掉闸，未进行故障处理并不能证明变压器无故障时，不可重新合闸送电。
(8)变压器发生故障后,应立即上报,确定更换和大修变压器的方案，提出调整变压器负荷的具体措施及防止类似事故的反事故措施。
变压器瓦斯保护原理及案例分析
变压器瓦斯保护原理及案例分析摘要：变压器的瓦斯保护是反映变压器内部各种故障，与主变二套不同类型的差动保护共同构成完整的变压器主保护。
本文对瓦斯保护的工作原理、保护范围、实验项目、运行注意事项进行了分析，并结合黄渡站瓦斯保护的动作案例进行探讨分析，并提出了一定的防误措施。
关键词：瓦斯、有载瓦斯、主变、非电气量1 引言黄渡站是华东电网中一个超大型枢纽站，总的变电容量为3000MV A。
目前有四台为500千伏联变。
黄渡站目前使用的电力变压器均为油浸式变压器。
本人自工作以来经常参加了5号主变、6号主变的扩建，3号主变的调换，积累了一定关于变压器的安装、调试、启动操作、检修及日常运行工作的知识，现就变压器的瓦斯保护原理作一介绍，并结合瓦斯保护动作案例分析进行探讨，从而明确变电运行工作中的注意事项和处理措施。
2 瓦斯保护原理2.1 工作原理瓦斯保护属非电气量保护之一，是大型变压器的主保护之一。
能较灵敏的反映变压器内部各类故障，对变压器匝间和层间短路、铁芯故障、套管内部故障、绕组内部断线、绝缘劣化、油面下降、有载调压开关接触不良（有载调压气体保护反映）等故障均能灵敏动作。
变压器的绕组装在油箱内，并利用变压器油作为绝缘和冷却介质。
当变压器的内部发生故障时，由于故障电流产生的电弧会使绝缘物和变压器油分解，从而产生大量的气体，由于油箱盖沿气体继电器的方向有1%——1.5%的升高坡度，连接气体继电器的管道也有2%——4%的升高坡度，故强烈的油流和气体将通过连接管冲向变压器油枕的上部，其强烈程度随故障的严重程度不同而不同。
瓦斯保护就是利用反应气体状态的瓦斯继电器（又称气体继电器）来保护变压器内部故障的。
用于告警的气体继电器有开口杯、干簧触点等组成。
用于跳闸的气体继电器由挡板、弹簧、干簧触点组成。
正常运行时，气体继电器中充满油，开口杯浸在油内，处于上浮位置，干簧触点断开。
当变压器内部发生故障时，故障点局部变热，引起附近的变压器油膨胀，油内融解的空气被逐出，形成气泡上升，同时油和其他材料在电弧和放电作用下电离而产生气体。
变压器瓦斯继电器校验
变压器瓦斯继电器校验校验目的：变压器瓦斯继电器校验旨在评估继电器的正常运行状况，确保其能有效检测变压器内部故障产生的可燃性气体，从而保障变压器的安全运行。
校验步骤：1. 目视检查：检查继电器外壳是否有损坏或变形。
验证铭牌信息与变压器匹配，包括型号、动作压力、安装位置等。
检查继电器与变压器的连接管路是否完整，有无泄漏。
2. 气密性试验：关闭继电器出口阀，打开进气阀，向继电器内充入规定的气体。
保持气体压力一段时间，观察继电器压力表是否稳定。
关闭进气阀，观察继电器压力表是否保持稳定，确认继电器气密性良好。
3. 通断动作试验：按照继电器操作手册，分别向继电器进气口和排气口通入规定的压力，模拟变压器故障产生的气体。
观察继电器是否按设定压力动作，发出报警信号或断开电路。
释放压力，验证继电器是否复位。
4. 继电器触点检查：断开继电器电源，用万用表测量继电器常开触点和常闭触点的电阻值。
确认触点电阻值符合规定，确保触点良好接触。
5. 保护设置检查：校核继电器保护动作设定值是否符合变压器的保护要求。
检查继电器保护动作时间是否满足设计规范。
6. 校准和调整：根据校验结果，对继电器压力设定点、动作延迟时间等参数进行校准和调整。
确保继电器满足保护要求，并进行记录。
注意事项：校验前，应确保变压器处于断电状态。
校验过程中，严禁在继电器附近明火作业。
使用适当的压力表和气体源进行校验。
校验记录应保存完好，以便追踪继电器的性能变化。
结语：变压器瓦斯继电器校验是确保变压器安全运行的重要环节。
通过定期校验，可以及时发现继电器的故障或异常，确保其能在变压器发生故障时发挥预警和保护作用，保障设备和人员安全。
电力变压器安全检查范本（二篇）
电力变压器安全检查范本电力变压器作为电力系统中重要的电能转换设备，其安全运行对于保障供电质量和提高电力系统的稳定性至关重要。
为了确保电力变压器的安全运行，必须定期进行安全检查。
以下是电力变压器安全检查的范本，用来指导工作人员进行检查。
1. 外观检查1.1 检查变压器外壳表面是否有明显破损或腐蚀。
1.2 检查变压器接地装置是否完好，并且接地电阻是否符合规定标准。
1.3 检查变压器冷却器和风扇是否正常运行，是否存在堵塞或损坏的情况。
1.4 检查变压器绝缘子、避雷器和防鸟设施是否完好。
2. 内部检查2.1 检查变压器油位是否在正常范围内，并且油色是否正常，是否存在浑浊、杂质或异常气泡。
2.2 检查变压器油温是否过高，是否存在异常的热点。
2.3 检查变压器绕组是否存在异常发热情况，是否存在绝缘损伤或漏油情况。
2.4 检查变压器内部是否存在异味或异常噪音，是否存在异常振动。
2.5 检查变压器控制元件、热继保护及仪表设备是否正常工作。
3. 运行参数检查3.1 检查变压器运行电流是否在额定范围内，是否存在过载运行情况。
3.2 检查变压器运行电压是否稳定，是否存在电压浮动或过高的情况。
3.3 检查变压器运行功率因数是否在正常范围内。
3.4 检查变压器各相电压是否平衡，是否存在不平衡电流情况。
3.5 检查变压器运行时的温度升高是否符合规定标准。
4. 维护保养检查4.1 检查变压器油的绝缘强度、含水量和酸值，是否需要进行油处理。
4.2 检查变压器防雷装置和过电压保护装置是否正常工作。
4.3 检查变压器冷却系统的冷却水量、水质和水压是否正常。
4.4 检查变压器绝缘子和防鸟设施是否需要清洗或更换。
4.5 检查变压器接地装置的接地电阻是否达标。
5. 安全用电检查5.1 检查变压器输入、输出线路的绝缘情况，是否存在漏电或接地故障。
5.2 检查变压器相关的开关、保护设备和继电器是否正常工作。
5.3 检查变压器附近的电缆、设备和管线布置是否合理，是否存在安全隐患。
瓦斯保护是变压器内部故障的基本保护
一、选题理由1、出发点：近年来各电力企业时常发生由于变压器本体瓦斯保护误动而引起变压器跳闸的故障，使电力系统和变压器可靠性运行水平和电力用户供电可靠性都受到影响。
瓦斯误动作带来的影响是相当大的，那么如何来减少或消除由于瓦斯误动而造成的跳闸事故，1是这就要求保护人员及运行人员在调试阶段和运行维护阶段认真负责做好检查工作同时。
确保不出现在人为的事故埋下隐患，在做好瓦斯反措局同时，如何通过对瓦斯的研究转化为我们能可靠进行改进，是瓦斯在原有的可靠性、灵敏性基础上更加可靠，这是我们QC小组研究的课题。
2、现状：我局直属的11座220kV变电站和3座110kV变电站使用的瓦斯继电器都是QJ型的瓦斯继电器。
这种瓦斯继电器的跳闸接点有2对，并联接入，共用一个公共端。
但目前这些变电站瓦斯继电器的跳闸接点只使用一对，另一对接点作为备用。
这就会大大增加因为继电器受到外界条件和本身问题的影响导致误动作。
如果把两个跳闸接点串联使用，会提高瓦斯保护的可靠性，而且抗震性会大大提高。
3、事故案例：2011年11月17日，35kV蒙能热源厂1号主变发生重瓦斯跳闸事故，跳开高低两侧开关。
随即对变压器本体油取样，进行色谱分析，各项指标都在合格范围内，外观检查，主变本体和个链接线外观正常，瓦斯继电器无气体、无发电痕迹、对开关进行了回路接触电阻、开关动作特性、绝缘电阻和交流耐压试验，均在合格范围，未发现异常，检查主变非电量保护二次接线，现场与图纸相符、检查主变本体瓦斯继电器无气体，接点动作可靠、检查非电量保护控制电缆芯对芯和芯对地绝缘，绝缘良好，遥测了重瓦斯二次电缆绝缘电阻正常，各种检查结果未揪出造成此次跳闸元凶，经上报试送成功，初步判断为误动作。
后经分析，有可能因为外部环境造成变压器内油的涌动，推动瓦斯继电器挡板油流冲击挡板,挡板克服弹簧的阻力,带动磁铁向干簧触点方向移动,使干簧触点接通,作用于跳闸。
也可能因为外部环境的干扰，导致干簧触点闭合，作用于跳闸。
主变保护检验规程
主变保护检验规程1. 应用范围本检验规程适用于龙里风电场变电站110kV电压等级主变保护工作，规定了现场调试的准备、调试流程、调试方法和标准及调试报告等要求。
本指导书中所涉及变压器以高压侧双母接线、中压侧双母接线、低压侧双分支单母分段接线的110kV电压等级自耦变压器为基础型号，其他接线情况可参照执行。
本规程适用我厂所有35KV以上充油主变检验。
2.引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
GB 14285 继电保护和安全自动装置技术规程GB/T 15147 电力系统安全自动装置设计技术规定DL/T 572 电力变压器运行规程DL/T 587 微机继电保护装置运行管理规程DL/T 769 电力系统微机继电保护技术导则DL/T 995 继电保护及电网安全自动装置检验规程Q/GDW 175 变压器、高压并联电抗器和母线保护及辅助装置标准化设计规范Q/GDW XXX 智能变电站标准化现场调试规范国家电网安监〔2009〕664号国家电网公司电力安全工作规程（变电部分）3 我场主变简介4. 主变正常检查项目:（1）声音正常;（2）主变的油温和温度计应正常,油枕的油位应与温度相对应,油色透明,本体及附件无渗漏油现象；（3）套管油位正常，套管外部无破裂、无严重油污、无放电痕迹及其它异常现象；（4）引线接头紧固、无松动，电缆和母线无过热现象；（5）压力释放阀或安全气道及防爆膜应完好无损；（6）瓦斯继电器内应充满油；（7）呼吸器畅通，硅胶应干燥；（8）冷却系统运行正常；（9）主变的电源控制箱门及照明应完好，无漏水，温度正常。
5 主变检验5.1 检验周期：5.1.1 大修：10年一次。
新主变投运5年左右应进行一次大修。
5.1.2 小修：1年一次。
变压器保护原理及试验方法最终版
2.2 后备保护的原理
2.2.1 过流保护 过流保护用于降压变压器，动作电流Idz的整定应考虑
躲过切除外部短路后电机自启动和变压器可能出现的最大负
荷电流，动作方程：I＞Idz 且t ＞Tdz。即短路电流I大于
动作电流定值Idz，持续时间t大于动作时间定值Tdz。一个 装置中可以设置多段过流保护，每段的Idz和Tdz各不相同， Idz越大 Tdz越小。
据，动作方程：I2＞K2xbI1。
K2xb为二次谐波制动系数整定值，推荐为0.15。 满足动作方程就闭锁差动保护，否则开放差动保护。
原理二：波形判别原理。
基波的波形是正弦波，完整对称。励磁涌流存在大量谐 波分量，波形是间断不对称的。保护装置利于三相差动电流 的波形判别作为励磁涌流的识别判据，判断波形是对称完整 的就开放差动保护，否则就闭锁差动保护。
2.2.6 零序过压保护
对全绝缘的变压器，中性点直接接地时采用零序过流保 护，而在中性点不接地时采用零序过压保护。
有些变压器在中性点装设放电间隙作为过电压保护，这 种变压器保护的零序过流保护和零序过压保护就变为间隙零 序过流保护和间隙零序过压保护，在间隙击穿过程中，间隙 零序过压和零序过流交替出现，有的厂家的装置一旦零序过 压或零序过流元件动作后，两个保护就相互展宽，使保护可 靠动作。
在实际的变压器差动保护装置中，其比率制动特性如图 4所示，图4中平行于横坐标的AB段称为无制动段，它是由启 动电流和最小制动电流构成的，动作值不随制动电流变化而 变化。我们希望制动电流小于变压器额定电流时无制动作用， 通常选取制动电流等于被保护变压器高压侧的额定电流的二 次值。即: Izd=Ie/nLH
2.2.7 失灵保护 220kV以上的断路器发生拒动时，会危及整个
浅谈变压器的瓦斯保护
０ ２ １ ４ ０ ０
４ 、 瓦斯 保护 信号 动作 的 主要原 因
４ ． １ 轻瓦斯动作的原因： ４ ． １ ． １ 因滤油、 加油或冷却 系统 不严密以至空气进 入变 压器。 ４ ． １ ． ２ 因温 度 下降或 漏油 致使 油面低 于气体 继 电器轻 瓦斯 浮 筒以
４ ． １ ． ３ 变 压器故 障产生少量 气体 。 引言 变 压器是变 电站 主要 的电气设备， 对系统 的安全和 供电可靠性带 来 ４ ． １ ． ４ 变压 器发 生穿越 性短 路故 障 。 在 穿越性 故障 电流作 用下， 油 严 重影 响 ， 瓦斯保 护是变 压器的主保护， 能有 效地 反应变压器 的内部 故 隙间的油流速 度加快 ， 当油隙 内和绕 组外 侧产生的压 力差 变化大 时， 气 障， 因此 ， 运 行人员要熟 练掌 握瓦斯 保护的 保护范 围、 瓦斯 保护装 置动 体 继电器就可能误动作 。 穿越性 故障 电流使 绕组动 作发 热 ， 当故 障电流
科 专论
浅谈变压器的瓦斯保护
朱爱玲 国网呼伦贝尔供电公司 内蒙古呼伦贝尔
【 摘要 ｌ本 文对瓦斯 保护 的保 护范围、 瓦斯保护装 置动作 的原因及 处理 方法等进行 了简 单论 述， 使运行人员在故障发生时通过保护动作情况
及 时准确的作 出判断， 并进行处理。 【 关键词 】浅谈 变压器瓦斯保护
４ ． ２ ． １ 变压 器内部 故障 。 ４ ． ２ ． ２ 二 次回路 问题误 动作。 ２ ． 变压 器瓦 斯保 护 的 分类 ４ ． ２ 。 ３ 某些 情况下， 由于油枕 内的胶 囊 （ 隔膜 ） 安装不 良， 造成 呼吸 变压器瓦 斯保护 分为轻瓦斯保护和 重瓦斯保护。 器堵 塞， 油温发 生变化 后， 呼 吸器突然 冲开， 油流冲动 使气体继 电器误 ３ ． 变 压器瓦 斯 保护 的 运行 规 定 ３ ． １ 变压器在 运行 的过程 中， 不同的瓦斯 保护 类型所 投入的 位置也 动作跳 闸。 就 不一样 ， 在一 般情况下重瓦斯 保护主要 是投入在 跳闸 当中， 而轻瓦 斯 ４ ． ２ ． ４ 外 部发生 穿越性短路 故障 。 保护 则是投入 到信号 中。 如果 当电压 器处 于 一个停 电设备 时， 轻瓦斯 保 ４ ． ２ ． ５ 变压 器附 近有 较强的震动。 护 就会 很好 的对变 压器 油箱 的运作情 况起 到一定 的监 视作用 ， 从而 对 ５ ． 瓦斯保护装置动作后的处理 ５ ． １ 当变压器轻瓦斯保护 动作后 的处 理 ： 变 压器瓦 斯起 到良好 的保护作用。 ３ ． ２ 如 果变 压器在运 行的过程 中因为其他 方面的原 因， 必须要退 出 ５ ． １ ． １ 复归音响信号， 报告 值班调度 。 瓦 斯保护 ， 那么在 瓦斯 保护退 出之前， 就要 经过 相关管理 人员的同意 ， ５ ． １ ． ２ 对变 压器进行检 测时 候， 人们 首先要对变 压器是 否存在 异常 再 向调 度 中心进行上报 ， 采用相应 的措施 对变压 器进行相应 的调整 ， 施 现 象进行检测 ， 人后在 对气体继 电器系统保温动 作的原因进行分 析， 从 工现 场 变压 器的差动 保护 ， 从而保证 变压 器的正常运行。 不过 ， 在变 压 而对变压 器中存在 的问题 进行相应的处理 。 器运 作的过 程中， 我们要 注意 瓦斯保护和 差动保 护， 在通 常情 况下是 不 ５ ． １ ． ３ 如果 技术人 员在 对变压 器外 部结 构进行检 查时 ， 发现变 压器 能 进行 同时保护 的。 的外部 结构不存在 异常现象 ， 那 么我们就对 气体继 电器内部 气体． 陛质进 ３ ． ３ 在 对变压 器进 行安装 或者 大范围的维修 以后 ， 变 压器在 投运 或 行检测 。 而 在对气体继 电器气体性 质检测 的过程 中， 技 术人员一般都 会 者 充电 的过 程 只能怪 ， 人 们应该 将瓦 斯 保护 投入 到调 整 压板 上 ， 当电 从而 继电器中区中两支气体 ， 它们分别 用作现场 检测 和化验 分析 ， 如 果 压 器充 电正常以 后或者 变压 器在 投运 过程 中处 于一 个稳 定的状 态时 ， 在对 气体 间检测 的过 程 中发现 ， 该 气体 材料 时不可燃的 ， 那么主变 压器 人们就 要将移 除瓦斯 保护跳 闸板 。 待变压 器充 电完 成 ， 并且正常运行 以 仍然可 以正常的运 行。 而 当检 测气体是可燃 的是 ， 那就说 明变 压器中存 后， 人们也 将瓦斯 保护 跳闸压板投入 到其中。 在异常现象 ， 应立即停止变压器运作 ， 在对其进行仔细 的检测 。 ３ ． ４ 运 行中的变 压器在下 列情况下， 应 将瓦斯 保护跳 闸压板 退出 ， ５ ． ２ 变压器发生重 瓦斯 动作后 的处理 ： 然后进行 相应处理 。 ５ ． ２ ． １ 对变 压器外部进行全面 检查 ３ ． ４ ． １ 变压器在运行 中加 油、 滤 油时退 出瓦斯 保护 跳闸压板， 待工作 储油柜 的油位应与温度相对应 ， 各部位无渗油 、 漏油 ； 结束后 ， 运行４ ８ 小 时， 排尽内部空气， 将瓦 斯保护跳 闸压板投 入 ２ ） 套管 油位 应正常， 套 管外部 无破损 裂纹 、 无严重油 污、 无放 电痕 ３ ． ４ ． ２ 变压器在放 油 、 更换硅 胶时， 退 出瓦 斯保护跳 闸压板， 待工作 迹及其它异常现象 ； 结束后 ， 排 尽变压 器内部 空气， 将瓦斯保 护跳闸压板投入 。 ３ ） 吸湿 器完 好， 吸附剂干燥 ； ３ ． ４ ． ３ 当变 压器油位 有异常升高 或油 路系统有异 常现象 时， 为查 明 ４ ） 引线接头 、 电缆、 母线应 无发热迹象 ；
变压器瓦斯保护
变压器瓦斯保护瓦斯保护是变压器的主要保护，它可以反映油箱内的一切故障。
包括：油箱内的多相短路、绕组匝间短路、绕组与铁芯或与外壳间的短路、铁芯故障、油面下降或漏油、分接开关接触不良或导线焊接不良等。
瓦斯保护动作迅速、灵敏可靠而且结构简单。
但是它不能反映油箱外部电路（如引出线上）的故障，所以不能作为保护变压器内部故障的唯一保护装置。
另外，瓦斯保护也易在一些外界因素（如地震）的干扰下误动作，对此必须采取相应的措施。
瓦斯继电器安装在变压器到储油柜的连接管路上，安装时应注意：4.1首先将气体继电器管道上的碟阀关严。
例如碟阀关不规范或存有其他情况，必要时可以压下油枕中的油，以免在工作中大量的油外溢。
4.2新气体继电器安装前，应检查有无检验合格证明，口径、流速是否正确，内外部件有无损坏，内部如有临时绑扎要拆开，最后检查浮筒、档板、信号和跳闸接点的动作是否可靠，并关好放气阀门。
4.3气体继电器应当水平加装，顶盖上标注的箭头方向指向油枕，工程中容许继电器的管路轴线方向往油枕方向的一端稍低，但与水平面弯曲不应当少于4%.4.4打开碟阀向气体继电器充油，充满油后从放气阀门放气。
如油枕带有胶囊，应注意充油放气的方法，尽量减少和避免气体进入油枕。
4.5展开维护接线时，应当避免接错和短路，防止磁铁操作方式，同时必须避免并使导电杆旋转和大瓷头漏油。
4.6投入运行前，应进行绝缘摇测及传动试验。
气体继电器在加装采用前应作如下一些检验项目和试验项目：5.1一般性检验项目：玻璃窗、放气阀、控针处和带出线端子等完备不叙尔热雷县，浮筒、开口杯、玻璃窗等完备无裂纹。
5.2试验项目5.2.1密封试验：整体助威甩（压力为20mpa，持续时间为1h）试漏，绝无扩散凿。
5.2.2端子绝缘强度试验：出线端子及出线端子间耐受工频电压2000v，持续1min，也可用2500v兆欧表摇测绝缘电阻，摇测1min代替工频耐压，绝缘电阻应在300mω以上。
5.2.3重瓦斯动作容积试验：当壳内聚积250∽300cm3空气时，重瓦斯应当可信动作。
