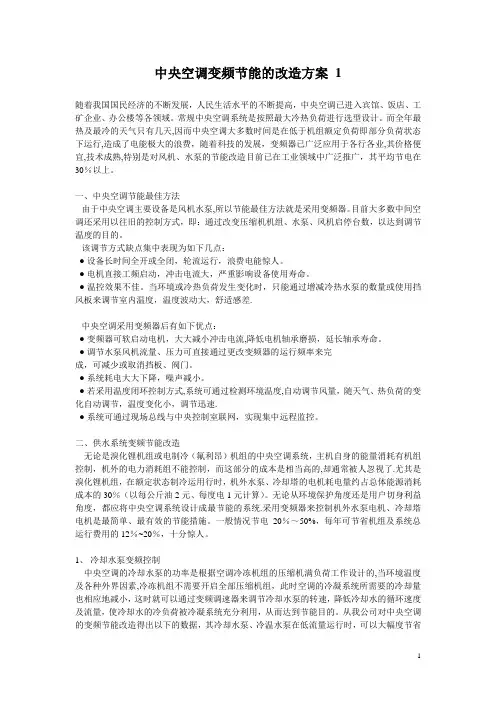

中央空调变频节能的改造方案1随着我国国民经济的不断发展，人民生活水平的不断提高，中央空调已进入宾馆、饭店、工矿企业、办公楼等各领域。
常规中央空调系统是按照最大冷热负荷进行选型设计。
而全年最热及最冷的天气只有几天,因而中央空调大多数时间是在低于机组额定负荷即部分负荷状态下运行,造成了电能极大的浪费，随着科技的发展，变频器已广泛应用于各行各业,其价格便宜,技术成熟,特别是对风机、水泵的节能改造目前已在工业领域中广泛推广，其平均节电在30％以上。
一、中央空调节能最佳方法由于中央空调主要设备是风机水泵,所以节能最佳方法就是采用变频器。
目前大多数中间空调还采用以往旧的控制方式，即：通过改变压缩机机组、水泵、风机启停台数，以达到调节温度的目的。
该调节方式缺点集中表现为如下几点：●设备长时间全开或全闭，轮流运行，浪费电能惊人。
●电机直接工频启动，冲击电流大，严重影响设备使用寿命。
●温控效果不佳。
当环境或冷热负荷发生变化时，只能通过增减冷热水泵的数量或使用挡风板来调节室内温度，温度波动大，舒适感差.中央空调采用变频器后有如下优点：●变频器可软启动电机，大大减小冲击电流,降低电机轴承磨损，延长轴承寿命。
●调节水泵风机流量、压力可直接通过更改变频器的运行频率来完成，可减少或取消挡板、阀门。
●系统耗电大大下降，噪声减小。
●若采用温度闭环控制方式,系统可通过检测环境温度,自动调节风量，随天气、热负荷的变化自动调节，温度变化小，调节迅速.●系统可通过现场总线与中央控制室联网，实现集中远程监控。
二、供水系统变频节能改造无论是溴化锂机组或电制冷（氟利昂）机组的中央空调系统，主机自身的能量消耗有机组控制，机外的电力消耗组不能控制，而这部分的成本是相当高的,却通常被人忽视了.尤其是溴化锂机组，在额定状态制冷运用行时，机外水泵、冷却塔的电机耗电量约占总体能源消耗成本的30％（以每公斤油2元、每度电1元计算）。
无论从环境保护角度还是用户切身利益角度，都应将中央空调系统设计成最节能的系统.采用变频器来控制机外水泵电机、冷却塔电机是最简单、最有效的节能措施。
中央空调系统变频节能改造方案
中央空调系统变频节能改造方案目录1中央空调变频节能方案介绍.。
.。
..。
...。
...。
.。
..。
.。
.。
...。
.。
.。
..。
21。
1 变频节能原理。
..。
.。
..。
..。
.。
.。
....。
.。
...。
.。
..。
...。
.。
.。
..2 1。
2 中央空调节能空间。
....。
..。
......。
.。
..。
.。
.。
..。
.......。
31.2.1 设计余量。
.。
.。
...。
..。
.。
..。
.。
.。
..。
.。
.。
..。
.。
..3 1.2.2 末端的负荷变化。
.。
.。
.。
...。
.。
.。
..。
.。
..。
..。
.。
.。
.3 1.2.3 水泵和风机定流量控制方式。
.......。
.。
...。
.。
.。
.。
. (3)2中央空调水泵变频控制。
..。
.。
.。
..。
.。
..。
....。
......。
.。
.。
.。
...。
..。
42。
1 冷冻泵、冷却泵主回路设计.。
...。
.。
.。
.。
.。
.。
.。
.。
.。
...。
.4 2。
2 冷冻水泵控制电路设计.。
.。
.。
..。
.。
.。
..。
..。
.。
.。
...。
.。
.。
(5)2。
3 冷却水泵控制电路设计。
...。
....。
.。
...。
.。
...。
.。
..。
.。
.。
.。
.5 3中央空调末端风柜变频控制.。
..。
..。
.。
..。
.。
......。
...。
.。
....。
...。
.6 3.1 风机变频主回路设计...。
.。
.。
....。
.。
.。
...。
....。
.。
.。
.。
.。
.。
....。
63。
2 风柜变频控制电路设计。
..。
..。
...。
.。
.。
...。
..。
.....。
.。
...。
..。
63.3 风柜节能改造前后比较.。
.......。
.。
.。
..。
...。
.。
.。
.....。
..。
..。
74节能设备选型。
..。
.。
.。
...。
..。
.。
..。
.。
.。
.。
..。
.。
.。
...。
84.1 变频器的选用。
..。
..。
..。
...。
.。
.。
.。
........。
.。
.........。
.。
中央空调节能改造方案(1)

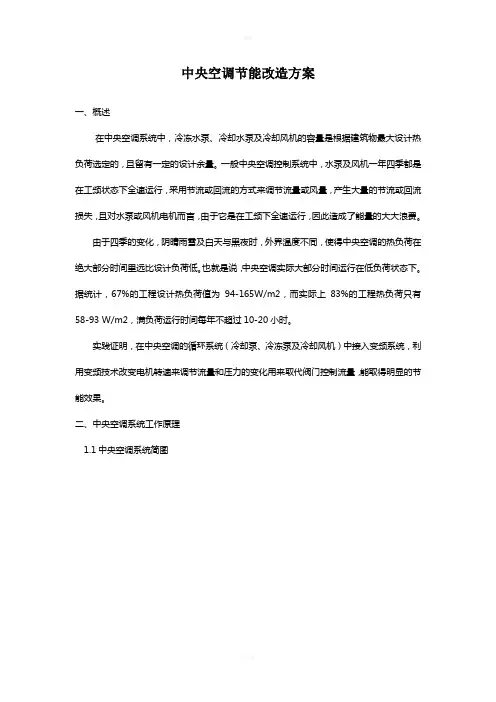

中央空调节能改造方案一、概述在中央空调系统中，冷冻水泵、冷却水泵及冷却风机的容量是根据建筑物最大设计热负荷选定的，且留有一定的设计余量。
一般中央空调控制系统中，水泵及风机一年四季都是在工频状态下全速运行，采用节流或回流的方式来调节流量或风量，产生大量的节流或回流损失，且对水泵或风机电机而言，由于它是在工频下全速运行，因此造成了能量的大大浪费。
由于四季的变化，阴晴雨雪及白天与黑夜时，外界温度不同，使得中央空调的热负荷在绝大部分时间里远比设计负荷低。
也就是说，中央空调实际大部分时间运行在低负荷状态下。
据统计，67%的工程设计热负荷值为94-165W/m2，而实际上83%的工程热负荷只有58-93 W/m2，满负荷运行时间每年不超过10-20小时。
实践证明，在中央空调的循环系统（冷却泵、冷冻泵及冷却风机）中接入变频系统，利用变频技术改变电机转速来调节流量和压力的变化用来取代阀门控制流量，能取得明显的节能效果。
二、中央空调系统工作原理1.1中央空调系统简图1.2中央空调工作原理简述⑴、中央空调启动后，冷冻单元工作，蒸发器吸收冷冻水中的热量，使之温度降低；同时，冷凝器释放热量使冷却水温度升高。
⑵、降了温的冷冻水通过冷冻泵加压送入冷冻水管道，在各个房间由室内风机加速进行热交换，带走房间内的热量使房间内的温度降低后，又流回冷冻水端。
⑶、而升了温的冷却水通过冷却泵压入冷却塔，由冷却塔风机加速将冷却水中的热量散发到大气中，使水温降低后，流回冷却水端。
⑷、冷冻机组工作一段时间后，达到设定温度，由温度传感器检测出来，并通过中间继电器及接触器控制冷冻机停止工作，温度回升到一定值后又控制其运行。
三、中央空调存在的问题3. 1 冷却水系统的不足从设计角度考虑,冷却水泵电机的容量是按照最大换热量(即环境气温最高,且所有场所的空调都开足) 的情况下,再取一定的安全系数来确定的。
而通常情况下,由于季节和昼夜气温的变化以及开机数目的不足,实际换热量远小于设计值, 因此,电机容量远大于实际负荷,出现了大马拉小车的情况。
酒店中央空调节能改造方案
舒适度指标
包括温度、湿度、风速、噪音等 ，用于评估室内环境的舒适度。
可靠性指标
包括设备故障率、维修频率、使 用寿命等，用于评估空调系统的
可靠性和稳定性。
数据采集与处理方法
数据采集
通过安装智能仪表、传感器等设备，实时监测空 调系统的运行数据。
数据处理
对采集到的数据进行清洗、整理、分析，提取出 有用的信息，为评估提供依据。
数据存储
建立数据库或数据仓库，对数据进行存储和管理 ，方便后续分析和查询。
评估结果分析与报告编写
评估结果分析
根据评估指标体系，对采集到的数据进行分析，找出存在的问题 和改进空间。
报告编写
根据分析结果，编写评估报告，包括评估结果、改进建议、实施方 案等内容。
报告提交
将评估报告提交给相关部门或领导，为决策提供参考依据。
运行管理不善
缺乏有效的运行管理，导 致设备运行不稳定，能耗 增加。
负荷不足
部分区域负荷不足，导致 设备长时间处于低负荷运 行状态，能耗增加。
存在的问题与挑战
能源浪费严重
由于设备老化、维护不足 等原因，导致能源浪费严 重。
运营成本高
由于能耗高、维护费用高 等原因，导致运营成本高 。
环保压力大
随着环保意识的提高，对 酒店中央空调系统的节能 改造提出了更高的要求。
02
中央空调系统现状分析
现有系统运行状况
设备老化
能耗高
部分设备使用年限较长，性能下降， 故障率增加。
由于设备老化、维护不足等原因，导 致能耗较高。
维护不足
日常维护和保养工作不到位，导致设 备性能下降。
能耗问题及原因分析
01
02
中央空调节能改造方案

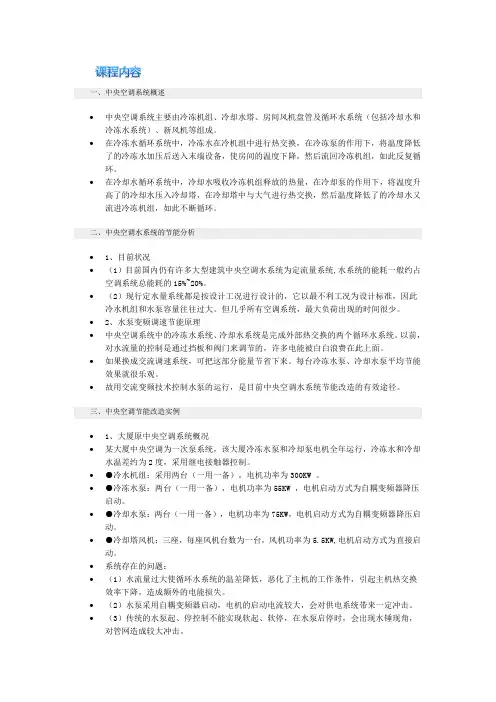

一、中央空调系统概述∙中央空调系统主要由冷冻机组、冷却水塔、房间风机盘管及循环水系统（包括冷却水和冷冻水系统）、新风机等组成。
∙在冷冻水循环系统中，冷冻水在冷机组中进行热交换，在冷冻泵的作用下，将温度降低了的冷冻水加压后送入末端设备，使房间的温度下降，然后流回冷冻机组，如此反复循环。
∙在冷却水循环系统中，冷却水吸收冷冻机组释放的热量，在冷却泵的作用下，将温度升高了的冷却水压入冷却塔，在冷却塔中与大气进行热交换，然后温度降低了的冷却水又流进冷冻机组，如此不断循环。
二、中央空调水系统的节能分析∙1、目前状况∙（1）目前国内仍有许多大型建筑中央空调水系统为定流量系统,水系统的能耗一般约占空调系统总能耗的15%~20%。
∙（2）现行定水量系统都是按设计工况进行设计的，它以最不利工况为设计标准，因此冷水机组和水泵容量往往过大。
但几乎所有空调系统，最大负荷出现的时间很少。
∙2、水泵变频调速节能原理∙中央空调系统中的冷冻水系统、冷却水系统是完成外部热交换的两个循环水系统。
以前，对水流量的控制是通过挡板和阀门来调节的，许多电能被白白浪费在此上面。
∙如果换成交流调速系统，可把这部分能量节省下来。
每台冷冻水泵、冷却水泵平均节能效果就很乐观。
∙故用交流变频技术控制水泵的运行，是目前中央空调水系统节能改造的有效途径。
三、中央空调节能改造实例∙1、大厦原中央空调系统概况∙某大厦中央空调为一次泵系统，该大厦冷冻水泵和冷却泵电机全年运行，冷冻水和冷却水温差约为2度，采用继电接触器控制。
∙●冷水机组：采用两台（一用一备），电机功率为300KW 。
∙●冷冻水泵：两台（一用一备），电机功率为55KW ，电机启动方式为自耦变频器降压启动。
∙●冷却水泵：两台（一用一备），电机功率为75KW，电机启动方式为自耦变频器降压启动。
∙●冷却塔风机：三座，每座风机台数为一台，风机功率为5.5KW,电机启动方式为直接启动。
∙系统存在的问题：∙（1）水流量过大使循环水系统的温差降低，恶化了主机的工作条件，引起主机热交换效率下降，造成额外的电能损失。
中央空调节能改造方案(变频)

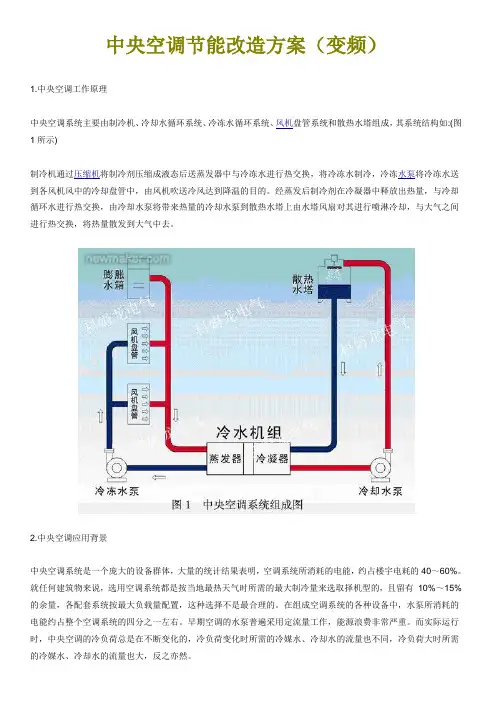

中央空调节能改造方案（变频）1.中央空调工作原理中央空调系统主要由制冷机、冷却水循环系统、冷冻水循环系统、风机盘管系统和散热水塔组成，其系统结构如:(图1所示)制冷机通过压缩机将制冷剂压缩成液态后送蒸发器中与冷冻水进行热交换，将冷冻水制冷，冷冻水泵将冷冻水送到各风机风中的冷却盘管中，由风机吹送冷风达到降温的目的。
经蒸发后制冷剂在冷凝器中释放出热量，与冷却循环水进行热交换，由冷却水泵将带来热量的冷却水泵到散热水塔上由水塔风扇对其进行喷淋冷却，与大气之间进行热交换，将热量散发到大气中去。
2.中央空调应用背景中央空调系统是一个庞大的设备群体，大量的统计结果表明，空调系统所消耗的电能，约占楼宇电耗的40～60%。
就任何建筑物来说，选用空调系统都是按当地最热天气时所需的最大制冷量来选取择机型的，且留有10%～15%的余量，各配套系统按最大负载量配置，这种选择不是最合理的。
在组成空调系统的各种设备中，水泵所消耗的电能约占整个空调系统的四分之一左右。
早期空调的水泵普遍采用定流量工作，能源浪费非常严重。
而实际运行时，中央空调的冷负荷总是在不断变化的，冷负荷变化时所需的冷媒水、冷却水的流量也不同，冷负荷大时所需的冷媒水、冷却水的流量也大，反之亦然。
我们根据中央空调机组运行状态的数据分析，中央空调机组90%的运行时间处于非满负荷运行状态。
而冷冻水泵、冷却水泵以及风机在此90%的时间内仍处于100%的满负荷运行状态。
这样就导致了“大流量小温差”的现象，使大量的电能白白浪费。
3. 中央空调节能原理我们知道中央空调的水循环系统主要由冷却水泵和冷冻水泵组成。
从水泵的工作原理可知：水泵流量与水泵（电机）转速的一次方成正比，水泵扬程与水泵（电机）转速的两次方成正比，水泵轴功率与水泵转速的三次方成正比（既水泵的轴功率与供电频率的三次方成正比）。
根据上述原理可知只要改变水泵的转速就可改变水泵的功率。
例如：将供电频率由50Hz降为45Hz，功率只有原来的72.9%。
中央空调节能改造方案
中央空调节能改造方案1. 引言中央空调系统在商业和工业建筑中起着重要作用。
然而，传统的中央空调系统耗能较高，对环境和资源造成负面影响。
为了应对气候变化和能源紧缺问题，节能改造中央空调系统变得迫切而重要。
本文将介绍中央空调节能改造方案，以减少能源消耗和碳足迹。
2. 能效评估改造中央空调系统之前，首先需要进行能效评估。
评估目的是确定系统的能效水平，并识别潜在的改进空间。
常用的方法包括能源消耗测量、设备性能检测和建筑能效模拟等。
通过能效评估，我们可以了解当前系统的能源利用情况，并为改造计划奠定基础。
3. 设备升级中央空调系统的设备升级可以大幅度提高系统的能效。
以下是一些常见的设备升级方案：3.1 高效压缩机传统空调系统中使用的压缩机效率较低，耗电量大。
替换成高效压缩机可以降低能耗，并提高系统的性能。
3.2 水冷却系统传统的空调系统中，空气冷却往往效率较低。
改用水冷却系统可以提高冷却效率，从而降低能源消耗。
水冷却系统还可以与其他系统集成，如太阳能热水系统，进一步提高能效。
3.3 变频驱动装置传统的空调系统在启动时会产生较大的能耗峰值。
安装变频驱动装置可以使系统平稳启动，并且根据实际需要自动调节能耗，实现能耗优化。
3.4 高效换热器传统的换热器热效率较低，热量损失较大。
替换成高效换热器可以提高热回收效率，减少能源浪费，达到节能的目的。
4. 风管系统改善风管系统在中央空调系统中起着重要的传输和分配作用。
通过改善风管系统，可以降低系统的能耗和能效提高。
以下是一些常见的改善方法：4.1 风管隔热通过对风管进行隔热处理，可以减少热量的损失。
隔热风管可以有效地保持风管内空气的温度，避免能量浪费。
4.2 风管密封风管系统的密封性直接影响空调系统的效能。
通过定期检查和修复风管系统的漏洞和缺陷，可以减少能源浪费，并提高系统的工作效率。
4.3 风量调节优化风量调节装置，可以根据需要调节送风量，避免过度冷却和能耗浪费。
5. 智能控制系统智能控制系统可以提高中央空调系统的能效。
某大厦中央空调制冷站节能改造措施方案
某大厦中央空调制冷站节能改造措施方案1、某大厦中央空调系统制冷站介绍作为空调系统的冷源部分，中央空调系统制冷站是用于提供空调制冷效果的核心设备，主要由制冷机组、冷却水泵、冷冻水泵和冷却塔等设备组成。
中央空调系统运行过程中，首先通过压缩机将制冷剂的低压气体压缩为高压气体，进入冷凝器中换热，此时制冷剂的高压液态经过节流装置调整为低压低温液态进入蒸发器，该过程是完成制冷的关键步骤。
同时，高温冷冻回水经冷冻水泵被送入蒸发器盘管，使之与低温低压制冷剂进行热交换，变成低温冷冻水，并通过冷冻水泵作用将其送至各风机盘管，由冷却盘管吸收热量，降低空气温度，最后通过风机向功能间送风，完成循环制冷过程。
通过以上循环过程，中央空调系统制冷站可以将热气体转化成冷气体，以达到调节室内温度的目的。
1.1 设备使用现状某大厦的中央空调机房位于负一层，配备了 2 台定频螺杆式冷水机组、3台冷冻水泵（2用1备）、3台冷却水泵（2用1备）和2台横流冷却塔。
其中，空调冷冻水管系统采用一次泵变流量系统，冷却水系统为变流量并联式系统，冷却塔位于大厦的设备层。
目前，该系统存在以下使用问题：第一，冷水机组于2007年12月投入使用，运行时间过长，制冷效果较差，使用的冷媒为已被国家列入淘汰的冷媒 R22，具有产量少、价格高的缺点。
第二，原空调冷冻水管系统采用一次泵变流量系统，其冷却水系统为变流量并联式系统。
原有的冷冻泵和冷却水泵配置的流量比冷水机组要求的小，加上管网的水阻力大，导致实际运行 1 台冷水机组需要运行2台冷冻水泵和2台冷却水泵，增加了系统的运行能耗。
水泵电机为国家要求淘汰的Y2系列型号。
第三，针对位于设备层的 2 台侧出风的横流冷却塔，每台冷却塔由2台水量为150 m3/h的冷却塔组成，总电机功率为5.5×2 kW。
现场勘查发现电机已锈蚀严重，换热填充剂老化，部分补水管也已锈蚀，导致系统能效降低，运行成本增加，不利于建筑的绿色环保运行。
