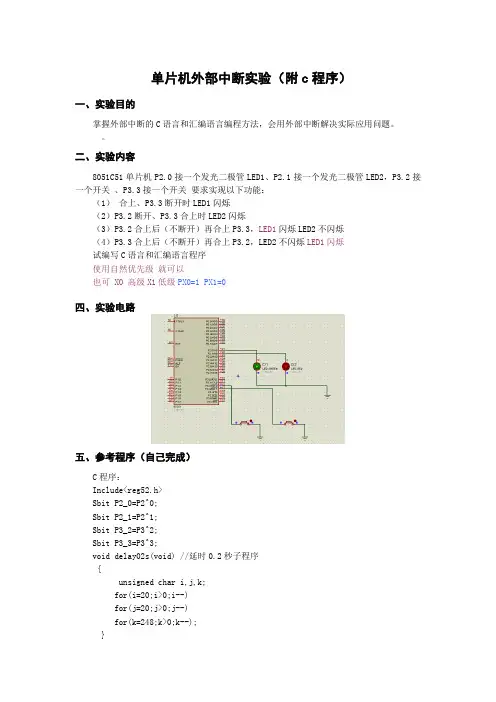

单片机外部中断实验（附c程序）一、实验目的掌握外部中断的C语言和汇编语言编程方法，会用外部中断解决实际应用问题。
二、实验内容8051C51单片机P2.0接一个发光二极管LED1、P2.1接一个发光二极管LED2，P3.2接一个开关、P3.3接一个开关要求实现以下功能：（1）合上、P3.3断开时LED1闪烁（2）P3.2断开、P3.3合上时LED2闪烁（3）P3.2合上后（不断开）再合上P3.3，LED1闪烁LED2不闪烁（4）P3.3合上后（不断开）再合上P3.2，LED2不闪烁LED1闪烁试编写C语言和汇编语言程序使用自然优先级就可以也可 XO 高级X1低级PX0=1 PX1=0四、实验电路五、参考程序（自己完成）C程序：Include<reg52.h>Sbit P2_0=P2^0;Sbit P2_1=P2^1;Sbit P3_2=P3^2;Sbit P3_3=P3^3;void delay02s(void) //延时0.2秒子程序{unsigned char i,j,k;for(i=20;i>0;i--)for(j=20;j>0;j--)for(k=248;k>0;k--);}Void main{EA=1;EX0=1;EX1=1;ITO=1;IT1=1;PX0=1;PX1=0;While(1);}Void int0(void) interrupt 0 { if（！P3_2）{While(1){P2_0=1;delay02s();P2_0=0;delay02s();}}}Void int1(void) interrupt 2 { if（！P3_3）{While(1){P2_1=1;delay02s();P2_1=0;delay02s();}}}。
51单片机中断实验连接图及程序
实验五、中断实验
1、实验目的：了解单片机的中断系统，学习汇编语言中断程序的编程方法与调试技巧。
2、实验内容：单片机的INT0和INT1分别接了两个外部中断，当INT0引脚有中断时，点亮发光二极管D1，当INT1引脚有中断时，点亮发光二极管D2。
3、实验程序框图
4、实验电路图
5、实验步骤：SW1从高电平变为低电平时，点亮发光二极管D1；SW2从高电平变为低电
平时，点亮发光二极管D2。
调试程序，并运行。
观察发光二极管点亮情况。
6、思考：程序中的外部中断的触发方式是哪一种？修改程序使外部中断的触发方式改变。
7、程序清单：
ORG 0000H
AJMP MAIN
ORG 0003H
AJMP SERVE
ORG 0013H
AJMP SERVE1
MAIN: ORL P1 , #0FFH ;；灯全灭，准备读入SETB IT0; ；选择边沿触发方式
SETB EX0; ；允许INT0中断
SETB IT1; ；选择边沿触发方式SETB EX1; ；允许INT0中断
SETB EA ;；CPU开中断
AJMP $ ;；等待中断
;中断服务子程序为：
SERVE: MOV A,#0F7H
MOV P1,A
RETI
SERVE1: MOV A,#0EFH
MOV P1,A
RETI。
