正确的模具焊接修复工艺
模具刀口及成形模块的两种补焊方法

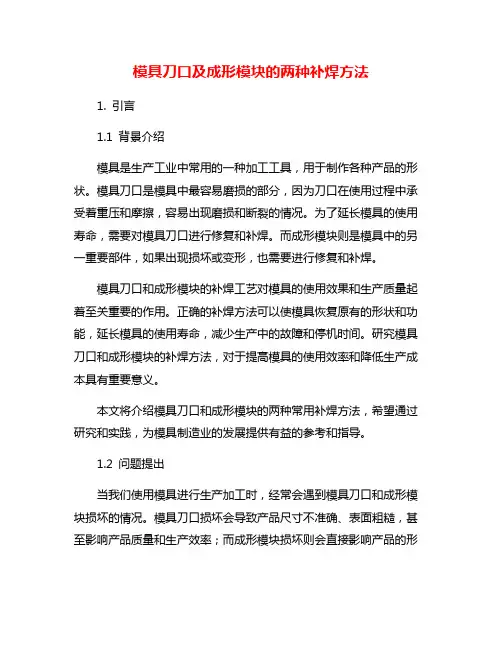

模具刀口及成形模块的两种补焊方法1. 引言1.1 背景介绍模具是生产工业中常用的一种加工工具，用于制作各种产品的形状。
模具刀口是模具中最容易磨损的部分，因为刀口在使用过程中承受着重压和摩擦，容易出现磨损和断裂的情况。
为了延长模具的使用寿命，需要对模具刀口进行修复和补焊。
而成形模块则是模具中的另一重要部件，如果出现损坏或变形，也需要进行修复和补焊。
模具刀口和成形模块的补焊工艺对模具的使用效果和生产质量起着至关重要的作用。
正确的补焊方法可以使模具恢复原有的形状和功能，延长模具的使用寿命，减少生产中的故障和停机时间。
研究模具刀口和成形模块的补焊方法，对于提高模具的使用效率和降低生产成本具有重要意义。
本文将介绍模具刀口和成形模块的两种常用补焊方法，希望通过研究和实践，为模具制造业的发展提供有益的参考和指导。
1.2 问题提出当我们使用模具进行生产加工时，经常会遇到模具刀口和成形模块损坏的情况。
模具刀口损坏会导致产品尺寸不准确、表面粗糙，甚至影响产品质量和生产效率；而成形模块损坏则会直接影响产品的形状和质量。
如何及时有效地修补模具刀口和成形模块，成为了生产实践中亟待解决的问题。
传统的补焊方法多为手工焊接，操作繁琐、效率低，且焊接质量和稳定性无法保证。
在现代工业生产中，需要更加智能、高效的补焊方法来应对不同类型的模具损坏。
我们有必要深入研究模具刀口和成形模块的补焊方法，探索出更加有效的修复方案，提高生产效率和产品质量。
本文将重点探讨模具刀口及成形模块的两种补焊方法，希望通过对各种补焊方法的比较和分析，为模具维护保养提供更为科学、有效的解决方案。
通过本文的研究，我们可以更好地理解和掌握模具维护的关键技术，为相关行业的发展和进步贡献力量。
1.3 研究目的研究目的是为了探讨模具刀口及成形模块的两种补焊方法在模具制造领域的应用情况，并分析其各自的优缺点。
通过深入研究模具刀口的补焊方法和成形模块的补焊方法，我们旨在找到更加有效的解决方案，提高模具制造的生产效率和产品质量。
模具焊修工艺及各规程
模具焊修工艺及各规程模具焊修工艺及各规程一、模具焊修工艺1、局部修复工艺A：焊前清理：焊接区域的油脂，铁锈等，清理干净；疲劳层及裂纹清理干净；清理裂纹时开“U”型坡口，高/深<= 3/1B：预热：根据模块大小及焊接区域大小选择合适的预热温度及时间。
一般350～538℃。
C：焊接：层间温度保持与预热温度差小于50℃；不摆动直线焊接，焊道长50～80mm；焊后敲击。
D：后热：根据使用的焊材及焊接区域大小，决定是否后热；后热温度等同预热温度；如有条件建议全采用后热工艺。
E：回火：建议回火处理。
回火目的: 改善热影响区组织, 提高韧性，消除应力。
温度: 参照焊材的特性及回火曲线。
注意：①焊条需要干燥后使用，否则易引起气孔的产生。
②焊后及回火后均需缓冷处理。
2、整体堆焊工艺及常用焊材（2）焊接工艺气刨：干净无黑皮，清除所有裂纹。
注意立侧面的角度，一般 25～30°，如图整体型腔外扩10mm 以上。
预热：温度：538℃时间：表面到538℃后，进行保温：25mm/小时( 保温时间(小时) = 模块厚度(mm)÷ 25mm3. 焊接: 见各种焊材的焊接工艺. 焊接过程中保证模具温度不低于350°,否则立即回炉。
4. 后热: 与预热保温时间及温度相同。
5. 缓冷: 炉冷或保温棉包好后缓冷处理。
6. 回火: 见性能曲线.需二次回火。
7. 缓冷: 回火后,炉冷或保温棉包好后缓冷处理。
二、操作规程1、焊前设备检查⑴保护气检查: 配比： Ar ：80～85%，CO 2：20～15%流量：20--30ml/min(环境不同,流量不同)管道是否完好？⑵水冷箱检查: 工作是否正常? ⑶风镐、清渣枪: 工作是否正常?⑷焊枪检查: 导电嘴内径磨损? 出气是否流畅?2、机械手操作⑴起弧,收弧：起弧位置选择，稳定后开始焊接，点来回摆动，幅度在50～80mm之间。
弧点根据模具型腔形状可略作调整。
注意收弧位置选择。
如何进行模具焊接修复-正确的模具焊接修复工艺九大方法
如何进行模具焊接修复-正确的模具焊接修复工艺九大方法如何进行模具焊接修复-正确的模具焊接修复工艺九大方法锻造企业需要必要的设备和正确的培训来保证焊接修复工艺的正确。
下面，店铺为大家分享正确模具焊接修复工艺的九大方法，希望对大家有帮助!模具清理及检查待修模具的清理及检查是确定正确焊接修复工艺的基础，清理后根据检查结果，确定焊接修复工艺，包括使用焊材的型号及数量，根据模具情况，通过焊材的组合，达到修复目的。
清理型腔焊接前必须彻底清理型腔中的裂纹、鳞片、疲劳层及一切杂质材料，并清理出足够的开放度，一般来说需要40-60°的角度，以确保焊条或焊丝可以正常沉积。
焊前加热焊前加热时成功修复模具的重要步骤，加热温度为800-900℉，按每英寸厚度用时计算并保温，焊件在加热炉或加热火焰中的总时数取决于绝缘材料的质量及加热火焰的'热值。
焊件的位置焊件必须确保在待焊区域便于焊工操作，有时焊接过程中需要不断调整焊件的位置，但待焊型腔的中线必须垂直于地面。
焊接时使用短弧，以确保焊壁与焊材紧密融合，焊壁必须在焊工视线以内。
焊后敲击每次焊道结束后，必须使用风镐或机械方式加以敲击，使熔覆层达到最佳的晶相结构并防止焊件冷却过程中沿中心线收缩。
焊后加热与常化焊后加热与常化的为800-900℉，按每英寸厚度用时1h计算，目的是防止工件与熔覆层冷却速度过快。
缓冷缓冷即让焊件在空气静止的环境下缓冷至室温，缓冷目的是达到平衡的微观晶相结构和韧性，从而在锻造过程中达到最佳效果。
回火去应力目的是去除焊接中产生的应力，并最终达到模具要求的韧性和熔覆层的硬度，回火时间以每英寸厚度1h来计算。
最终冷却焊接的最后一步即让焊件在空气静止的环境下缓冷至室温，可使用绝热材料包覆焊件以加强缓冷效果。
模具补修焊接操作注意事项
一般所说的SＫＤ-１１的焊接条件先预热４００°Ｃ、进行双层补焊后，使焊接物再次加热，比预热温度略有升高。
（ＳＫＳ３ ： ３００°Ｃ以上 、 Ｓ５５Ｃ ： ２５０°Ｃ 、 ＦＣＤ５５，６０ ： １５０～２００°Ｃ 程度）1清洗母材 （熟悉母材的特性及对策、焊道不正确的对策）。
1)焊接打磨面及焊接部周边，最少10mm范围内，生锈，油渍，杂物等要完全清除、（要彻底进行）2)有锈会发生气泡3)油渍，杂物等是发生气泡，开裂的原因。
还有，这些东西要是附着在打磨面上的话，焊接金属的母材的特性会变坏，焊道会参差不齐。
2在焊接前要确实地进行退磁 （吹弧对策）。
模具要是磁化的话，焊接当中焊弧就会从正确的方向吹向侧方，容易发生吹弧偏向。
这个吹弧是、焊接的起点和终点的部分(1/8～1/4)×(全長)，焊弧会朝向内部，被吸收，但是，中间部分的吹弧不起作用。
特别是TIG 焊接等在使用裸线的时候容易发生。
3预热尽量广泛并均匀地进行。
4在焊接中，不要使焊接部位温度处于预热温度以下 （开裂对策）。
预热确认要点，有以下4点：1)由于形状的关系，不得不进行局部加热的话，从焊接部位开始最低50mm范围内的地方，用特定温度进行加热。
2)对淬火材(特别是边缘部）进行预热，因为有可能发生开裂，所以不要紧急加热。
3)焊接当中、不要低于预热温度。
4)尽量广泛均匀地进行预热的目的、①根据焊接后的冷却速度的延缓，可以缓和热影响部位的硬化以及脆化。
②将焊接部位的扩散性水分脱出来。
③溶接部の低温割れ防止。
④缓和焊接变形。
可以做到以上4点。
＊作为预热方法、可以采用：炉内加热，炭化，气体加热等。
告别是气体加热的时候、因为容易急速加热所以必需要注意。
靠近喷嘴等的火炎会造成急速加热、因为会造成只是接触火炎的地方被加热、过热部位会由于热膨胀发生内部应力、特别是复杂形状物和铸钢等，在预热中有可能会发生开裂。
在冬天，由于模具会很凉、特别容易发生开裂，即使是很急也至少要加热到１００°C，并尽可能地广泛地用很弱的火炎慢慢进行加热。
模具刀口及成形模块的两种补焊方法5篇
模具刀口及成形模块的两种补焊方法5篇第1篇示例：模具制造过程中，模具的刀口和成形模块是两个重要部分，它们直接影响到模具的使用寿命和加工效果。
由于模具在长时间使用过程中会出现磨损和损坏，因此需要对模具的刀口和成形模块进行修复，其中补焊是一种常用的修复方法。
下面将介绍模具的刀口及成形模块的两种补焊方法。
一、模具刀口的补焊方法1. 火焰喷射补焊法这种方法是将合金焊料通过火焰加热熔化并喷射到模具刀口上，利用高温使焊料与刀口表面接触，形成牢固的连接。
这种方法的优点是操作简单，成本低廉，适用于一些简单的刀口修复工作。
但是由于喷射的焊料很难控制，容易引起焊接质量不稳定，影响修复效果。
2. 电弧熔覆补焊法电弧熔覆补焊法是通过电弧加热将焊料熔化，并在模具刀口上进行均匀铺覆，然后利用高温将焊料与刀口表面熔合，形成坚固的连接。
这种方法操作相对复杂，但由于可以精确控制焊接过程，因此可以确保焊接质量和效果。
这种方法还可以选择不同种类的焊料，以适应不同材质的模具刀口。
1. 焊条堆焊法成形模块在使用过程中通常会遇到表面磨损或者裂纹等问题，需要进行补焊修复。
焊条堆焊法是一种常用的修复方法，通过焊条的熔解沉积，将模块的磨损部分进行填补，恢复原有的形状和尺寸。
这种方法操作简单，适用范围广泛，可以针对不同形状和材质的成形模块进行修复，修复后的模块表面硬度和耐磨性较高。
2. 焊接修复法模具的刀口和成形模块的补焊修复是延长模具使用寿命和提高加工效果的重要手段。
选择合适的补焊方法并确保操作规范和质量是保证修复效果的关键。
希望通过上述介绍可以帮助模具制造行业的相关从业者更好地进行模具的维护和修复工作。
第2篇示例：模具刀口及成形模块是模具制作过程中至关重要的零部件，它们直接影响着模具的精度和使用寿命。
由于长期使用或不当操作，模具刀口及成形模块可能会出现磨损或损坏的情况，这时就需要进行补焊处理来修复和加固。
补焊是一种常用的修复技朧，用于修补受损的部件并恢复其原有功能。
模具破损修理方案
模具破损修理方案模具在制造过程中，由于使用频繁或其他原因，可能会出现破损的情况。
而破损的模具如果不能及时修理，可能会影响正常生产。
本文将介绍几种常见的模具破损修理方案。
1. 焊接修复焊接修复是一种常见的模具破损修理方案。
当模具出现裂纹或破损时，可以通过焊接的方式来修复。
焊接前需要清洗模具表面，去除油污和锈蚀，以确保修复后的模具质量。
焊接过程中，需要根据模具材质选择适合的焊接材料，以及掌握良好的焊接技术。
焊接完成后，需要对修复部位进行打磨和处理，以使修复部位平滑，不影响模具使用。
2. 冷喷涂覆冷喷涂覆是一种常用的模具表面修复方式。
通过在模具表面喷涂一层特殊的涂层，来修复磨损或破损的模具表面。
冷喷涂覆可以修复多种材质的模具表面，如钢、铝、铜等。
冷喷涂覆的涂层材料需要选择适合的材料，以及掌握良好的喷涂技术。
涂层要求材质相容性好，与模具表面亲合力强，同时，涂层的厚度要保证达到需要的磨损寿命。
3. 换件修复当模具损坏严重而无法通过焊接或冷喷涂覆修复时，可以考虑换件修复。
换件是指将模具的某些零件或部位进行更换，以恢复模具的正常功能。
换件修复需要选用与原模具相同的规格和材质的零件，并通过数控加工进行加工和组装。
换件完成后，需要检验零部件的合格性和组装质量，以确保模具的质量和使用寿命。
4. 新制模具当模具破损严重，无法通过修复恢复正常功能时，可以考虑新制模具。
新制模具通常包括整体结构、单件结构和组合结构等几种形式。
新制模具需要经过一系列工艺流程，包括设计、制造、检验和调试。
在设计阶段，需要根据用户需求和使用环境制定相应的设计方案；在制造阶段，需要选用合适的材料和加工工艺进行制造和加工；在检验和调试阶段，需要进行严格的检测和调试，以确保模具的质量和稳定性。
结论综上所述，模具破损修理方案包括焊接修复、冷喷涂覆、换件修复和新制模具等多种方案。
在选择具体方案时，需要根据模具损坏程度、修复成本和使用要求等因素进行综合比较和选择。
模具修复方法
模具修复方法嘿，朋友们！咱今天就来好好聊聊模具修复方法这档子事儿。
你想想看，模具就好比是个能变出各种宝贝的魔法盒子，可要是它不小心磕了碰了，那可不得了，得赶紧想办法给它修好呀！先说一个常见的方法，就像是给模具贴个“创可贴”一样，那就是焊接修复。
这就好比是给模具的伤口来个缝合手术，把断开的地方重新连接起来。
通过焊接，可以让模具重新变得结实耐用。
不过这可得找个技术好的师傅来操作，不然可就弄巧成拙啦！还有一种方法呢，叫做电刷镀修复。
这就好像是给模具做个美容护理，用特殊的材料在模具表面轻轻地镀上一层，让它恢复往日的光彩。
这种方法比较精细，就像给模具化了个精致的妆，让它焕然一新。
然后啊，还有机械加工修复。
这就如同是个巧匠拿着工具在模具上精心雕琢，把那些损坏的地方一点点修整好。
这可是个细致活儿，需要耐心和技巧，不然很容易把模具给弄变形了哦！另外，咱也不能忘了胶粘修复呀！这就好像是用胶水把模具的裂缝给粘起来，让它继续发挥作用。
但是这个胶水可得选好，不然过不了多久又得开胶啦！再说说热喷涂修复，这就好比是给模具穿上了一层坚固的铠甲。
用特殊的材料喷涂在模具表面，增强它的耐磨性和耐腐蚀性。
你说模具修复是不是很有意思呀？就像是给一个受伤的战士疗伤一样，需要各种不同的手段和方法。
而且不同的模具，修复的方法也不尽相同呢！就像每个人的性格不一样，得因材施教呀！咱在修复模具的时候，可不能马虎大意。
要像对待宝贝一样小心翼翼地去修复它，不然它要是不高兴了，下次生产出来的东西可就不漂亮啦！你想想，要是因为模具没修好，生产出来一堆次品，那多不划算呀！所以啊，大家一定要认真对待模具修复这件事儿。
多学习一些修复方法，多积累一些经验。
这样在遇到模具出问题的时候，才能胸有成竹地去解决。
不要等到问题来了才手忙脚乱，那可就晚啦！总之，模具修复是个技术活，也是个细心活，大家可得好好琢磨琢磨呀！。
模具刀口及成形模块的两种补焊方法
模具刀口及成形模块的两种补焊方法模具刀口及成形模块在模具制造过程中扮演着重要的角色，它们直接关系到产品的质量和外观。
由于一些外部因素或者长时间使用而导致的磨损，模具刀口及成形模块可能会出现裂纹或者磨损，这时候就需要进行补焊处理。
在模具制造行业中，有两种常见的补焊方法，分别是手工电弧焊和激光熔覆焊，下面将对这两种方法进行详细介绍。
手工电弧焊是一种传统的焊接方法，它主要依靠焊接工人的经验和技术来进行操作。
在进行手工电弧焊补焊时，首先需要对模具刀口及成形模块进行表面清理和打磨，以保证焊接的质量。
然后，焊接工人使用焊接电弧将焊丝熔化，并通过手持的焊枪将焊丝补焊到模具刀口或成形模块的磨损部分。
在进行手工电弧焊时，焊接工人需要根据磨损的部位，选择合适的焊丝材料和焊接工艺参数，以确保补焊部位的质量和耐磨性。
手工电弧焊的优点是操作简单，成本低，适用范围广，可以对各种形状和大小的模具刀口及成形模块进行补焊。
手工电弧焊还可以在现场进行操作，适用于一些无法移动的大型模具设备。
手工电弧焊也存在一些缺点，首先是焊接质量受焊工技术水平影响较大，焊接质量无法得到有效保障。
手工电弧焊会产生大量的热量和气体，可能会导致补焊部位产生变形、开裂等质量问题。
激光熔覆焊的优点是焊接速度快，热影响区小，补焊部位质量高，适用于对模具刀口及成形模块进行高精度的补焊。
激光熔覆焊还可以实现自动化控制，提高了补焊的一致性和稳定性。
激光熔覆焊也存在一些缺点，首先是设备投资和维护成本较高，不适用于一些中小型模具企业。
激光熔覆焊需要对模具刀口及成形模块进行严格的预处理和控制，一旦参数设置不当或操作不当，可能会导致焊接质量下降。
手工电弧焊和激光熔覆焊都是常见的模具刀口及成形模块补焊方法，它们各自具有特点和适用范围。
在选择补焊方法时，需要根据模具的特点和实际情况来进行判断。
在进行补焊时，还需要对焊接材料、工艺参数和操作要求等方面进行严格的控制，以确保补焊部位的质量和耐磨性。
模具破损修理方案
模具破损修理方案前言模具在制造业中起着至关重要的作用，是生产各种产品必不可少的工具。
然而，模具在长期使用过程中，由于操作疏忽、材料老化等原因，会出现破损现象，严重影响了生产进度和产品质量。
因此，及时修理破损的模具非常重要。
本文将介绍多种模具破损修理方案，旨在帮助企业解决模具破损问题。
方案一：焊接修复焊接修复是修复模具常用的方式。
焊接的原理是通过熔化模具表面，在表面上涂上焊条或焊丝，进行修复。
这种修复方案的优点是简单易行、成本低廉、修补后的模具硬度高，并且结构紧密。
但是，焊接修复会导致模具表面产生变形和变色，从而对模具表面的质量产生影响。
且焊接曲面过度，太厚，会影响模具的精度。
方案二：局部加强局部加强是修复模具的另一种方法。
它是通过将钢板或铜板铸造在模具的破损或磨损部位上，使其结构更加牢固。
局部加强方案的优点是更加注重细节，修复后的模具表面质量更好，在加强了模具的同时还可以重塑其外形，提高模具的精度。
但是，它的缺点是成本较高，需要新材料的投入。
方案三：涂覆修复涂覆修复是模具修复的另一种方法，它适用于模具的磨损或腐蚀较轻的情况。
涂覆修复的原理是将涂料涂覆在模具破损的表面上，涂料可以经过定向固化，形成一个新的模具表面。
涂覆修复方案的优点是修复速度快、成本低廉、修补后的模具表面光滑、不会引起变形和变色。
但是，涂覆涂料会对模具表面的精度产生影响。
方案四：冷喷焊修复冷喷焊是一种修复模具的新方法。
它的原理是利用高压气流将金属粉末冲击到模具表面，形成一个新的模具表面。
这种修复方法的优点是可以高效地对模具进行修复，同时不会对模具表面精度和外观产生影响。
但是，它的缺点是成本较高，需要投入新的设备，并且对于模具表面损坏较严重的情况，可能需要多次冷喷焊修复。
结论以上就是模具破损修理的四种方案，每种方案有其优点和缺点，选择需要根据实际情况进行考虑。
维护好模具是企业生产的关键，及时的维护和修复可以延长模具的使用寿命，提高生产效率和产品质量。
模具焊补工艺流程
序号操作步骤技术要求工具注意事项1预热前镶块处理 1.模具部件需补焊处刃口必须打磨成倒角或坡口，保证形状为10×10×45º，如图1,图22.处理完后清洁模具部件角磨机、直磨机、油石、纱布、砂纸检查是否有裂纹、气孔及夹渣4加热炉预热 1.重量≤10KG的模具部件加热350℃，时间1H；保温1H ，如图12.重量≥10KG的模具部件加热350℃，时间1H；保温2H ，如图23.刃口焊条预热200℃，保温0.5H加热炉、存放小车车、托铲、防烫手套等焊补后放入炉内随炉冷5补焊过程 1.使用预热好的NH610焊条对预热完成的工件进行焊接（参考电流80~120Amp），一次焊接作业的距离控制在50mm以下，不可往复操作，同一部位焊接尽可能使用同一支焊条2.焊补后堆焊体在经清洁处理后必须高出相应刀口面2-3mm（参考图1），堆焊层次在2~3层（参考图2）3.用力均匀拍打，由尾到头4.模具焊后表面不得留有气孔及夹渣5.焊接后需放入加热炉300℃左右后随炉缓冷焊机、焊条、锤子、防烫手套等 1.尽量采用低电流焊接2.产生电弧的部位距离要低3.若在大范围进行补焊或堆焊时，允许在100mm间距内出现一条以下的纵向裂纹（垂直于剪切面方向的裂纹），不允许有横向裂纹存在6研配过程1、参照图1,图2,对刃口部位进行间隙研配 （表格为单边间隙，如：0.9mm厚度材料，单边间隙为0.09mm），该间隙比例也同时适用于冲头2、研配后表面不得留有气孔及夹渣3、需要保证刃口厚度＞10mm角磨机、直磨机、油石、纱布、砂纸、硬度计等Title:模具焊补工艺图片描述图1图2 图1 2℃ H 313℃H31图23层 1层 2层 图1。
模具修复中的焊接技术
钢号
般结构 （ 括壁厚 焊 接动载荷 、 包 复杂和厚板 结构、 不大的 中、 压容器 ） 低 重要 受压容器及低温焊接
一
Ｑ ３ Ｅ ３ １ Ｅ ３ ３ Ｆ ３ ３ Ｅ ３ ３ Ｆ ３ １ Ｆ ２ 、 ４ ２ 、 ２５ ４ ２ 、 ４ １ 、￣ ０ 、 ４ ０ 、． ０ 、 ４ Ａ３ ０ Ｅ ３ ２ Ｅ ３ １Ｅ ３ ０ Ｅ ３ ２ Ｆ １ 、 ４ １ 、 １ 、 ４ １ 、 一般不预热 ４ 、 ４ ２ 、 ４ ２ 、 ￣３ ０ Ｅ ３ １ Ｆ ６ Ｅ ３ ５ ０ Ａ３ Ｑ ５ Ｅ ３０Ｅ ３ １ ２５ ４ ｌ、４ １ （５ １、５１ ） Ｅ ０６Ｅ ０５ Ｑ ７ ２５ Ｅ ３ ６ Ｅ ３５ ４ １ 、 ４ ｌ Ｅ ０６Ｅ ０５ ５ １ 、 ５ １ 厚 板结构预热
塑 性好的焊条
３、５ ０ ３ （５ ６ 、 Ｊ５ Ｒ Ｊ５ ） （５ ６ Ｈ） Ｅ ２ ０ ５０ Ｅ ０ ５ Ｊ０ ） Ｇ ７ － ０ ５ １ （５ ７
Ｅ ５ ５ Ｇ（５ ７ ５１一 Ｊ５ ）
（ ０） Ａ１ １
、
Ｅ３ — ６ ０８ １
（ １ ２ Ａ０ ） Ｅ ９ １（３７ ０ ３ —５Ａ ０ ）
需要适 当的预热 ， 温度应控制在 １０ ０ ℃。 ５ ３０ ２２ 焊 条 的选择 ．
免焊条压不下去 ， 口 坡 根部不易焊透 ， 造成焊接缺陷。 另外 ， 焊条焊前有必要烘干。在进行 立焊时 ， 焊
如焊 ２ ０ 水压机立 柱 ， ０ ｔ 选用 的 （ ） 低碳钢焊接焊条牌号 的选择 ， １ 中、 如表 Ｉ 和 条直径 比平 常要小 ， 是较细焊条 。因焊条直径越大 ，焊接熔池体积也越
《 装备制造技术￣ｏ １ ２ １ 年第 ７ 期
模 具修 复 中的焊 接技术
模具刀口及成形模块的两种补焊方法
模具刀口及成形模块的两种补焊方法模具刀口和成形模块在生产中非常重要，它们的质量将直接影响到成品的质量。
但是，在长期使用后，刀口和模块会出现磨损和损坏，需要进行补焊。
下面将介绍两种常用的模具刀口和成形模块补焊方法。
一、气焊法气焊法是一种常见的补焊方法，主要使用火焰烧烤的热能使金属达到熔化温度，然后稳定流动并在所需的位置上凝固。
气焊法的过程需要使用氧乙炔焊接机或其他相应的设备。
在进行气焊补焊之前，首先需要将损坏或磨损的刀口或模块清理干净。
如果存在腐蚀或生锈，需要先进行抛光和除锈。
在进行气焊补焊之前，还需要选择一种适合的焊条。
通常，对于刀口和成型模块的补焊，采用一些常规的焊条，如W200或W600等，并根据需要进行选择。
在填充焊材料时，需要将焊条预热至适当的温度。
随着焊材料熔化，需要将其平均地涂布到刀口和模块的可焊接表面上。
等到焊材料冷却并硬化之后，需要对其进行研磨、抛光和打磨等处理，以达到理想的表面和光洁度。
使用气焊补焊具有以下优点：1.补焊效果严密，几乎无其他成分加入；2.操作简单，不需要使用更复杂的设备；3.具有适用广泛的特点，可以补焊各种金属制品。
二、电弧焊法电弧焊补焊的过程需要使用适当的设备。
在开始补焊之前，需要将刀口和模块的表面清理干净，并去除任何可能影响焊接过程的物质。
选择合适类型的焊丝对于电弧焊的成功非常重要，常见的焊丝包括纯铬钼、铜包镍等，为了避免中途焊丝耗尽而中断焊接，需要将焊丝预先切成适当的长度。
在进行电弧焊时，需要将焊丝放置在刀口或模块需要补焊的部位并启动初始电弧。
在进行焊接时需要控制焊接的速度和焊接的角度，使得不同金属材料能够充分融合。
在焊接完成后，需要对焊接的部分进行清理、打磨，使得补焊的部位与原有部位之间没有缝隙，从而达到最终的目标。
1.补焊效果良好并且牢固，可以满足一定的耐用要求；2.焊接速度快；3.比气焊更容易进行自动化控制。
总结：刀口和成型模块是模具生产中不可或缺的部分，保持其质量和性能对生产过程的顺利进行至关重要。
模具刀口及成形模块的两种补焊方法
模具刀口及成形模块的两种补焊方法模具是现代工业制造中不可或缺的重要工具，而模具的耐磨性和使用寿命往往取决于其刀口和成形模块的状态。
在长期使用过程中，模具的刀口和成形模块往往会因为磨损而导致失效，此时需要进行补焊修复。
本文将介绍模具刀口及成形模块的两种补焊方法，以供参考。
一、模具刀口及成形模块的磨损原因模具在使用过程中，受到反复的挤压和摩擦，容易导致刀口和成形模块的磨损。
主要表现为表面磨损、边缘变钝、裂纹、变形等情况。
这些磨损问题严重影响了模具的正常使用，降低了生产效率，增加了生产成本。
二、常见的刀口及成形模块的补焊方法1. 热熔补焊热熔补焊是一种常见的模具刀口及成形模块的修复方法。
该方法是利用焊接材料的热熔性，将焊料加热至熔点后填充到刀口或成形模块的磨损处，使其恢复原有形状和尺寸。
这种方法修复后的刀口及模块表面平整度和硬度比较高，能够有效延长模具的使用寿命。
热熔补焊的步骤：1）清洁：将模具刀口及成形模块的磨损处清理干净，去除表面的油污和氧化层，以利于焊接材料的粘附。
2）预热：使用火焰或者预热设备对磨损处进行预热，使其达到一定温度，提高焊接材料的粘接性。
3）焊接：将焊料加热至熔点后填充到磨损处，使其充分与基材融合。
4）整形：利用砂轮或者其他机械加工设备对焊接处进行整形，使其恢复原有形状和尺寸。
5）后处理：对修复后的刀口及成形模块进行抛光，提高表面光洁度和整体美观度。
2. 冷补焊冷补焊是一种新型的模具刀口及成形模块的修复方法，其主要特点是焊接过程中不产生高温，减少了对模具的热影响。
该方法适用于一些对模具硬度有要求的场合，能够有效提高模具的使用寿命。
三、模具刀口及成形模块的补焊材料选择模具刀口及成形模块的补焊材料是影响补焊质量的关键因素。
一般来说，补焊材料应具有以下特点：1）硬度高：能够满足模具的耐磨性要求。
2）耐热性好：能够在高温下保持稳定的性能。
3）耐腐蚀性强：能够抵抗各种腐蚀介质的侵蚀。
4）熔点适中：易于操作，并能够与模具基材充分融合。
模具修模方法
模具修模方法
模具是工业生产中不可或缺的工具，它的质量直接影响到产品的质量和生产效率。
因此，模具的修模工作非常重要。
下面介绍几种常见的模具修模方法。
1. 研磨法
研磨法是一种常见的模具修模方法，它可以用来修复模具表面的缺陷和磨损。
研磨工具可以是手工砂纸、砂轮或电动砂轮等。
在使用研磨工具时，需要注意保持研磨的平整度和精度，以免对模具造成更大的损伤。
2. 焊接法
焊接法是一种修复模具的有效方法，它可以用来修复模具表面的裂缝和缺陷。
焊接工具可以是气焊、电焊或激光焊等。
在使用焊接工具时，需要注意保持焊接的平整度和精度，以免对模具造成更大的损伤。
3. 拉伸法
拉伸法是一种修复模具的特殊方法，它可以用来修复模具的形状和尺寸。
拉伸工具可以是手工拉伸器、液压拉伸器或电动拉伸器等。
在使用拉伸工具时，需要注意保持拉伸的平整度和精度，以免对模具造成更大的损伤。
4. 粘接法
粘接法是一种修复模具的特殊方法，它可以用来修复模具表面的缺陷和磨损。
粘接工具可以是胶水、环氧树脂或热熔胶等。
在使用粘接工具时，需要注意保持粘接的平整度和精度，以免对模具造成更大的损伤。
模具修模是一项非常重要的工作，需要采用正确的方法和工具，保持修模的平整度和精度，以确保模具的质量和生产效率。
模具刀口及成形模块的两种补焊方法
模具刀口及成形模块的两种补焊方法模具（Mold）是工业制造中常用的一种装备，它是用于制造成形产品的工具。
在模具制造过程中，由于长时间、高温和高压的使用，模具的刀口和成形模块会出现磨损、裂缝或者变形等问题。
为了延长模具的使用寿命，可以采用补焊的方法对刀口和成形模块进行修复。
补焊是指在模具刀口和成形模块的受损部位，通过焊接的方式填充金属材料，以弥补损失的材料，并恢复模具的正常使用功能。
下面介绍两种常见的模具刀口及成形模块的补焊方法。
一、刀口的补焊方法刀口是模具的一个重要部位，它直接影响到成形产品的质量和工艺效果。
由于刀口在使用过程中经常与原材料接触，并承受很大的压力和摩擦力，因此容易出现磨损、裂纹和脱落等问题。
1. 补焊方法一：手工电弧焊手工电弧焊是一种常用的刀口补焊方法。
首先需要选用与刀口材料相似的焊丝，将其通过手工电弧焊设备焊接到刀口的损坏部位。
在焊接过程中，要注意控制好电流和电压，以确保焊接质量。
手工电弧焊补焊的优点是操作简单，成本低廉，适用于各种形状的刀口。
由于焊接过程中的热变形会对刀口的精度造成影响，因此需要对焊接后的刀口进行后续的修整和调试。
2. 补焊方法二：激光熔覆焊接激光熔覆焊接是一种高精度的刀口补焊方法。
它利用激光束的高能量浓度，将焊丝粉末或线材熔化并融合到刀口的损坏部位。
激光熔覆焊接具有高熔覆效率、精密控制能力和低热影响区等优点。
激光熔覆焊接的操作相对复杂，需要专业的设备和操作技术。
由于其高精度和低热影响区，可以实现对刀口的精确修复，减少后续的修整工作。
成形模块是模具中的一个重要组成部分，它用于给原材料施加压力、变形和成形。
由于长时间的高温和高压作用，成形模块往往会出现磨损、变形和裂纹等问题。
电弧渡边焊是一种常用的成形模块补焊方法。
在焊接过程中，将焊接熔核与型腔之间形成一个较大的角度（渡边），以提高焊接强度和密封性。
电弧渡边焊可以在保证模具的精度和尺寸的修复和强化成形模块的损坏部位。
模具破损修理方案
模具破损修理方案模具是制造各种产品不可或缺的工具，但长期的使用和摩擦往往会导致模具的破损，进而影响产品的质量和生产效率。
此时，及时对模具进行修理成为必要的措施。
本文将介绍模具破损的类型和修理方案。
模具破损的类型模具破损可以分为外表面破损和内部破损两种类型。
外表面破损外表面破损指的是模具在生产过程中，由于挤压折损、被硬物撞击或其他原因导致表面损伤等情况。
这种情况在生产过程中较为常见。
内部破损内部破损则指模具内部出现裂纹、齿轮损坏等情况。
这种情况通常需要通过拆解模具才能发现。
模具破损修理方案修理方案需要根据破损的类型和程度进行选择。
下面将根据破损类型介绍模具的三种通用修理方案。
火花电切修复火花电切广泛应用于对模具表面的修复工作中。
这种技术是通过放电产生热量并将破损处表面熔化并去除来实现的。
这种修复方法不仅可以快速修复模具表面的破裂，而且可以快速减少出现新的破损。
但是，这种方法只适用于一些比较浅的破损情况，并且可能会有一些轻微的热，对一些高质量模具修复要求比较高的情况下不适用。
焊接修复模具表面及内部瑕疵较深或需要修复精度要求较高时，焊接修复是一个不错的解决方案。
焊接修复是通过焊接或卡焊方法来实现，目前市场上有手工电弧焊接、氩弧焊接等方法。
使用这种方法时，需要使用与模具材料相匹配的焊丝。
找寻焊接材料会保证专业焊接操作人员进行操作，焊接效果更加优秀。
值得注意的是，修复焊接时要严格选择合适的温度和焊接速度，以避免过度恢复导致新的破损。
再制造再制造是对模具进行彻底修复的方法。
即使内部破损会造成模具无法使用，再制造也可能是一个很好的解决方案。
在再制造中，通常需要将模具完全拆解并进行洗涤、清洗、打磨等处理，随后再对模具进行精密加工，以确保其质量和性能。
再制造的成本比较高，但是可以使模具使用寿命得以延长，同时还有可能提高模具的使用效率。
结论维护并修复好模具对于生产线的运作很关键，这种工作需要专业技术人员的操作才能保证模具修复的质量。
模具修补激光焊接机补焊技巧及工艺方法
模具使用有缺损和正常的使用磨损,如果直接就报废那客户的损失也是很大的。
因为一套模具的造价都不低的。
而模具修补焊接是有很多的工艺和方法的，在小的缺损部位使用激光焊接机根据模具钢的批号使用相符合的模具钢焊丝。
对模具进行修补用激光焊接机可以翻新在次使用模具。
在中等面积的，模具修补和修复也可采用氩弧焊，但是氩弧焊相对来说温升比较高。
有可能对模具造成温升变形等风险。
要是到大面积的缺损那只有在母材上“割肉”，直接切下不受影响的大面积母材，在对缺损的部位来焊接了。
1、激光焊接模具时候首先要正确使用CCD对模具缺损的部位来进行观察，由于我们的CCD焊接观测系统有焊接前、中后可以对焊接的部位有放大、防止焊接高频闪光、和观察焊接部位的焊接前后的对比判断等多种作用。
在初步焊接前观察后判断怎么对不同的缺损进行怎样的一个运行补焊工艺。
旭华激光焊接CCD观察系统有辅助十字线，借助这个辅助线调整好模具的摆放和运行轨迹。
2、要熟悉常用的模具材质，对焊模时正确的使用焊丝起到关键的作用。
如果焊丝使用不当，焊后部位与模具容易产生差异，影响焊模质量。
常用的模具钢材的牌号、性能和匹配在附录1、2、3中有描述。
3、焊钢材模具时，常用的参数为：电流100～130，脉宽5～8，频率3～7。
焊铍铜和铝，参数约为：电流150～170，脉宽5～8，频率3～5，看实际缺损部位的厚度情况而定。
焊模时不建议客户使用大电流、大脉宽、高频率地使用激光焊机。
因为使用了特大参数，光路中的镜片在经受了特大参数激光的照射，会加快降光路配件的老化，影响正常的使用寿命，光路配件在焊铍铜和焊铝的时候比焊钢模损耗大。
4、焊模时操作不当经常会发生补焊位置咬边的现象，预防的方法是：焊模时，用激光在补焊的位置边缘空击打一遍，使补焊位置的熔层盖过已有的咬痕上即可。
操作时要保持光斑偏向补焊位置，光斑突出焊边约1/3为佳。
5、焊模时操作不当经常会发生补焊位置有沙孔的现象。
主要防止的方法是：一、补焊时，主要是控制焊丝的熔化程度，当熔化程度不好时，要调高加工参数，直到熔化充分；但不适合把参数调得过大；二、在补焊过程中拔出焊丝，空打后下再添加焊丝，如此循环操作，目的也是保证焊丝的充分熔化；三、补焊过程中如果氩气保护不好也会有沙孔的出现；四、焊完一条焊痕后还需要加宽焊痕，用激光在焊痕和模具面连接除空打一遍再加焊丝也可以防止沙孔的出现。
模具刀口及成形模块的两种补焊方法
模具刀口及成形模块的两种补焊方法模具是制造工业中常用的设备，可以生产各种零部件和产品。
在使用过程中，模具刀口和成形模块经常会受到磨损和损坏，需要进行修复。
本文将介绍两种常用的模具刀口和成形模块补焊方法。
一、气焊法气焊法是一种传统的模具刀口和成形模块补焊方法，操作简单，成本低，广泛应用于制造业。
具体步骤如下：1.清洁模具刀口和成形模块首先要将模具刀口和成形模块彻底清洁干净，去除表面的油污、氧化物和污垢，以免对焊接质量造成影响。
2.定位和夹紧将模具刀口和成形模块定位到指定的位置，并用夹具将其牢固地固定，以免在焊接时移动或晃动。
3.预热和焊接使用气焊枪预热焊接部位，确保焊接温度足够高，同时使用钢材作为补焊材料进行焊接。
焊接时要保持工具稳定，均匀地加热，控制焊接时间和温度，以防过度焊接导致渗透不良。
4.冷却和整形焊接结束后，等待其自然冷却，然后用砂磨轮将补焊处的硬残留物清除，再用锉刀整形并打磨，以使其和模具表面平整光滑。
最后检查补焊质量，确保其符合要求。
二、激光焊法激光焊法是一种新型的模具刀口和成形模块补焊方法，它采用高能量激光将补焊材料精确地聚焦在待修复部位，具有焊接快、焊缝小、质量高等优点。
具体步骤如下：1.检查与准备首先要检查并确定需要焊接的部位和焊接强度，并将待修复部位彻底清洁干净，去除表面的油污、氧化物和污垢。
然后将模具刀口和成形模块固定在焊接平台上，以确保它们不会移动或晃动。
在固定的模具刀口和成形模块上，使用激光焊接机将激光束聚焦在待焊接区域上，确保焊接机器的稳定和激光束的准确定位，以免焊接不匀或偏移等质量问题出现。
调节激光焊机的焊接参数，开始让激光束对待修复部位进行焊接。
激光焊接速度较快，焊接时间短，但焊接质量要求比较高，需要技术人员经验丰富。
4.整形与磨光总结无论是气焊法还是激光焊法，模具刀口和成形模块的补焊都需要专业的技术人员进行操作，以确保焊接质量和模具生产的稳定性。
因此，在使用模具刀口和成形模块时，需要注意保养和维护，及时发现和处理问题，从而保证模具的长期稳定使用。
模具刀口及成形模块的两种补焊方法
模具刀口及成形模块的两种补焊方法模具是工业生产中常用的一种制造工具，用于生产各种形状的零件和产品。
模具的刀口及成形模块是模具中最常见的部件之一，它们承担着模具切削和成形的关键作用。
在使用过程中，刀口及成形模块往往会因为磨损或者其他原因而出现损坏，影响模具的使用效果。
为了解决这个问题，我们通常会采取补焊的方法来修复损坏的刀口及成形模块。
在这篇文章中，我们将介绍两种常见的模具刀口及成形模块的补焊方法，希望能够为模具修复工作提供一些帮助。
一、表面补焊法表面补焊法是一种常见的模具刀口及成形模块的修复方法。
在表面补焊法中，我们首先需要对损坏的刀口及成形模块进行清洁和打磨，以便于焊接材料的粘附。
然后，我们利用特制的焊接材料，将其均匀地涂抹在损坏的部件表面上。
在涂抹完焊接材料后，我们需要使用特制的焊接工具，对其进行加热，使焊接材料融化并与被修复的部件表面结合。
在加热过程中，我们需要注意控制温度，避免焊接材料过热，导致表面变形或者裂纹。
我们需要将修复后的部件进行再次打磨和处理，以保证其表面平整和光滑。
表面补焊法的优点是操作简单、成本低廉。
而且修复后的部件表面光滑、无明显的色差。
表面补焊法也存在一些缺点，比如修复后的部件硬度低，容易出现再次磨损和损坏；而且焊接材料与被修复的部件结合可能并不牢固，容易脱落。
在一些对部件质量要求较高的情况下，表面补焊法并不是一个理想的选择。
二、整体补焊法整体补焊法的优点是修复后的部件硬度高、耐磨损性能好、结合牢固。
而且对于大面积和严重损坏的部件，整体补焊法效果更好，修复后的部件能够长时间稳定使用。
整体补焊法也存在一些缺点，比如操作复杂、成本较高、周期长。
需要一定的专业技术和经验，不适合一般的模具修复工作。
模具刀口及成形模块的补焊方法有很多种，而表面补焊法和整体补焊法是其中比较常见的两种。
在选择补焊方法时，我们需要根据被修复部件的具体情况来确定，同时也需要考虑到修复后的部件要求和使用环境。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
正确的模具焊接修复工艺
锻造企业需要必要的设备和正确的培训来保证焊接修复工艺的正确，其中包括具备正确的焊接材料、焊接电源、焊接辅助设备、天车、电炉。
在此基础上，正确的焊接工艺包括以下9点：
1、模具清理及检查
待修模具的清理及检查是确定正确焊接修复工艺的基础，清理后根据检查结果，确定焊接修复工艺，包括使用焊材的型号及数量，根据模具情况，通过焊材的组合，达到修复目的。
2、清理型腔
焊接前必须彻底清理型腔中的裂纹、鳞片、疲劳层及一切杂质材料，并清理出足够的开放度，一般来说需要40-60°的角度，以确保焊条或焊丝可以正常沉积。
3、焊前加热
焊前加热时成功修复模具的重要步骤，加热温度为800-900℉，按每英寸厚度用时计算并保温，焊件在加热炉或加热火焰中的总时数取决于绝缘材料的质量及加热火焰的热值。
4、焊件的位置
焊件必须确保在待焊区域便于焊工操作，有时焊接过程中需要不断调整焊件的位置，但待焊型腔的中线必须垂直于地面。
焊接时使用短弧，以确保焊壁与焊材紧密融合，焊壁必须在焊工视线以内。
5、焊后敲击
每次焊道结束后，必须使用风镐或机械方式加以敲击，使熔覆层达到最佳的晶相结构并防止焊件冷却过程中沿中心线收缩。
6、焊后加热与常化
焊后加热与常化的为800-900℉，按每英寸厚度用时1h计算，目的是防止工件与熔覆层冷却速度过快。
7、缓冷
缓冷即让焊件在空气静止的环境下缓冷至室温，缓冷目的是达到平衡的微观晶相结构和韧性，从而在锻造过程中达到最佳效果。
8、回火去应力
目的是去除焊接中产生的应力，并最终达到模具要求的韧性和熔覆层的硬度，回火时间以每英寸厚度1h来计算。
9、最终冷却
焊接的最后一步即让焊件在空气静止的环境下缓冷至室温，可使用绝热材料包覆焊件以加强缓冷效果。
