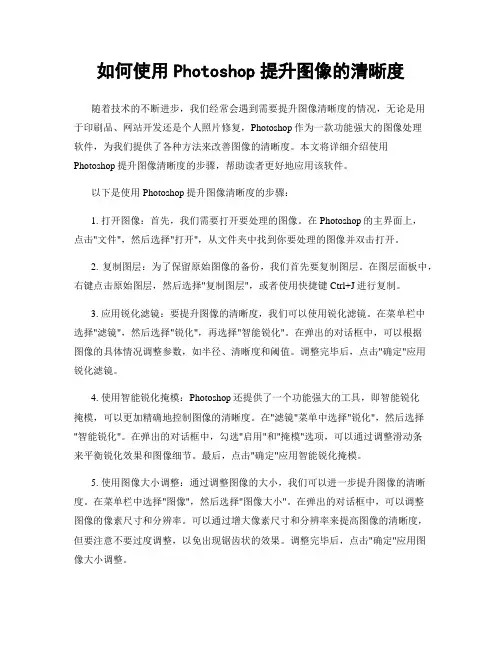

如何使用Photoshop提升图像的清晰度

如何使用Photoshop提升图像的清晰度随着技术的不断进步，我们经常会遇到需要提升图像清晰度的情况，无论是用于印刷品、网站开发还是个人照片修复，Photoshop作为一款功能强大的图像处理软件，为我们提供了各种方法来改善图像的清晰度。

本文将详细介绍使用Photoshop提升图像清晰度的步骤，帮助读者更好地应用该软件。

以下是使用Photoshop提升图像清晰度的步骤：1. 打开图像：首先，我们需要打开要处理的图像。

在Photoshop的主界面上，点击"文件"，然后选择"打开"，从文件夹中找到你要处理的图像并双击打开。

2. 复制图层：为了保留原始图像的备份，我们首先要复制图层。

在图层面板中，右键点击原始图层，然后选择"复制图层"，或者使用快捷键Ctrl+J进行复制。

3. 应用锐化滤镜：要提升图像的清晰度，我们可以使用锐化滤镜。

在菜单栏中选择"滤镜"，然后选择"锐化"，再选择"智能锐化"。

在弹出的对话框中，可以根据图像的具体情况调整参数，如半径、清晰度和阈值。

调整完毕后，点击"确定"应用锐化滤镜。

4. 使用智能锐化掩模：Photoshop还提供了一个功能强大的工具，即智能锐化掩模，可以更加精确地控制图像的清晰度。

在"滤镜"菜单中选择"锐化"，然后选择"智能锐化"。

在弹出的对话框中，勾选"启用"和"掩模"选项，可以通过调整滑动条来平衡锐化效果和图像细节。

最后，点击"确定"应用智能锐化掩模。

5. 使用图像大小调整：通过调整图像的大小，我们可以进一步提升图像的清晰度。

在菜单栏中选择"图像"，然后选择"图像大小"。

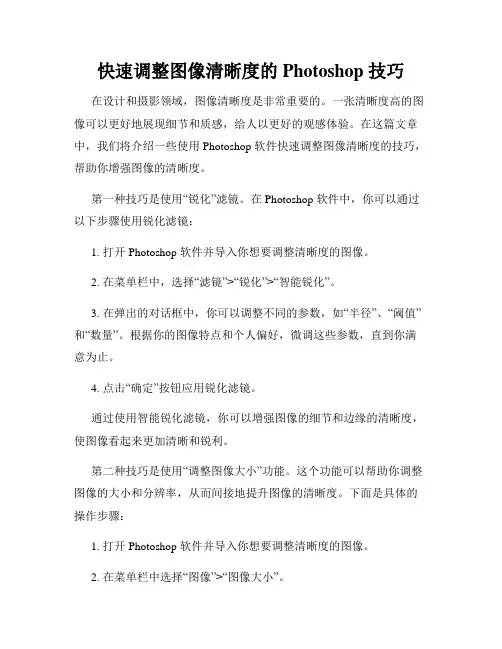

快速调整图像清晰度的 Photoshop 技巧

快速调整图像清晰度的 Photoshop 技巧在设计和摄影领域，图像清晰度是非常重要的。

一张清晰度高的图像可以更好地展现细节和质感，给人以更好的观感体验。

在这篇文章中，我们将介绍一些使用 Photoshop 软件快速调整图像清晰度的技巧，帮助你增强图像的清晰度。

第一种技巧是使用“锐化”滤镜。

在 Photoshop 软件中，你可以通过以下步骤使用锐化滤镜：1. 打开 Photoshop 软件并导入你想要调整清晰度的图像。

2. 在菜单栏中，选择“滤镜”>“锐化”>“智能锐化”。

3. 在弹出的对话框中，你可以调整不同的参数，如“半径”、“阈值”和“数量”。

根据你的图像特点和个人偏好，微调这些参数，直到你满意为止。

4. 点击“确定”按钮应用锐化滤镜。

通过使用智能锐化滤镜，你可以增强图像的细节和边缘的清晰度，使图像看起来更加清晰和锐利。

第二种技巧是使用“调整图像大小”功能。

这个功能可以帮助你调整图像的大小和分辨率，从而间接地提升图像的清晰度。

下面是具体的操作步骤：1. 打开 Photoshop 软件并导入你想要调整清晰度的图像。

2. 在菜单栏中选择“图像”>“图像大小”。

3. 在弹出的对话框中，你可以调整图像的宽度、高度和分辨率。

请注意，当你增加分辨率时，图像的大小也会相应增加，所以请谨慎调整这些参数。

4. 点击“确定”按钮应用更改。

通过调整图像的大小和分辨率，你可以让图像的细节更加清晰可见。

然而，需要注意的是，过度调整分辨率可能导致图像像素化，所以请合理使用这个功能。

最后，我们介绍一种常用的技巧，即使用“高反差保留”滤镜。

这个滤镜可以增强图像的边缘和细节，使其看起来更加清晰。

以下是具体的操作方法：1. 打开 Photoshop 软件并导入你想要调整清晰度的图像。

2. 在菜单栏中选择“滤镜”>“其他”>“高反差保留”。

3. 在弹出的对话框中，你可以调整两个参数：半径和强度。

通过微调这两个参数，你可以使图像的边缘更加锐利和清晰。

PS中如何调整照片的锐度和清晰度

PS中如何调整照片的锐度和清晰度照片的锐度和清晰度是影响图像质量的重要因素之一。

良好的锐度和清晰度可以使图像更加鲜明、细节更加丰富。

幸运的是，PhotoShop （PS）提供了一些强大的工具和功能，可以帮助我们轻松地调整照片的锐度和清晰度。

首先，我们可以使用"滤镜"菜单下的"锐化"功能来增加照片的清晰度。

在打开照片后，点击"滤镜"菜单，然后选择"锐化"。

在"锐化"对话框中，我们可以调整"半径"、"金额"和"阈值"参数。

"半径"控制锐化的范围，一般取决于照片的大小和细节。

较小的值可以更好地突出细节，但同时可能会增加噪点的出现。

较大的值可以更好地处理较模糊的图像，但也容易使图像看起来过于锐利。

"金额"控制锐化的强度。

较低的值可以保持锐化效果较为自然，而较高的值可以使图像更加锐利。

根据个人喜好和图像特点，调整"金额"可以得到满意的结果。

"阈值"控制锐化应用的亮度变化的最小值。

较低的值会使整个图像都被锐化，包括更小的细节。

较高的值可以减少锐化效果应用于较暗或较亮区域的比例，从而保留更多细节。

除了锐化功能，我们还可以使用"图像"菜单下的"调整"和"曲线"功能来调整整体图像的锐度和清晰度。

选择"图像"菜单，然后点击"调整"，我们可以使用"亮度/对比度"、"色阶"、"色相/饱和度"等功能来调整图像的整体清晰度。

另外，通过使用"曲线"功能，我们可以更加精确地调整图像的色彩和对比度，从而增强图像的锐度和清晰度。

CAD图形导入PS中如何设置清晰

CAD图形导入PS中如何设置清晰
我们大家经常要将CAD图形导入进别的文件中，比如说要导入进PS中处理，但有时候发现CAD图形不清晰。

那么大家知道CAD图形导入PS中如何设置清晰吗?下面是店铺整理的CAD图形导入PS中如何设置清晰的方法，希望能帮到大家!
CAD图形导入PS中设置清晰的方法
比如说小编画了在CAD上面写了百度经验
首先找到文件——输出
之后在弹出来的窗口里面的文件类型里面选择——封装eps，
点开右上角工具——选项，在出来的对话框里面设置好应该设置的，下面是小编设置好的，可以对比一下(图纸大小可以根据需要设置)，如图所示：
设置好了，打开窗口，在出来的对话框内点拾取，接下来会出来一个小的对话框，点确定即可，
窗口设置好之后，点击确定，可以改一下eps的名称，比如百度经验，保存
然后用鼠标左键框选中你要输出的图形
然后你就会在你保存eps的位置看到已经保存好了百度经验
然后打开ps，将eps拉进ps，在弹出来的对话框里面填上你要的分辨率，越大会越清晰的，模式一般用RGB。

cad图导出到ps做效果图,怎样导出才会清晰

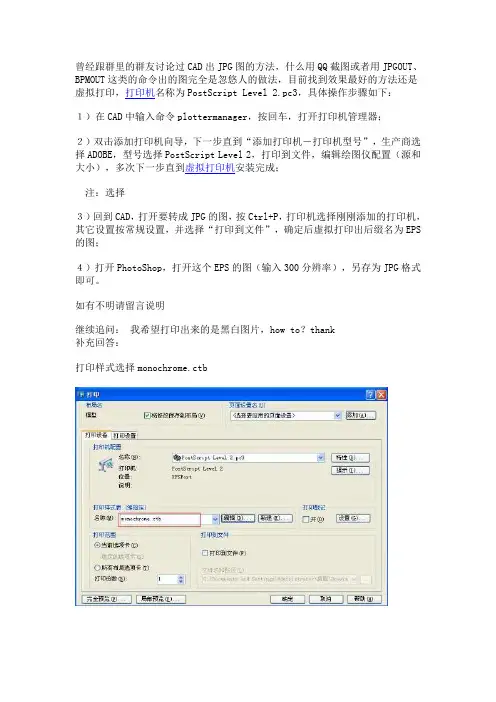

曾经跟群里的群友讨论过CAD出JPG图的方法，什么用QQ截图或者用JPGOUT、BPMOUT这类的命令出的图完全是忽悠人的做法，目前找到效果最好的方法还是虚拟打印，打印机名称为PostScript Level 2.pc3，具体操作步骤如下：
１）在CAD中输入命令plottermanager，按回车，打开打印机管理器；
２）双击添加打印机向导，下一步直到“添加打印机－打印机型号”，生产商选择ADOBE，型号选择PostScript Level 2，打印到文件，编辑绘图仪配置（源和大小），多次下一步直到虚拟打印机安装完成；
注：选择
３）回到CAD，打开要转成JPG的图，按Ctrl+P，打印机选择刚刚添加的打印机，其它设置按常规设置，并选择“打印到文件”，确定后虚拟打印出后缀名为EPS 的图；
４）打开PhotoShop，打开这个EPS的图（输入300分辨率），另存为JPG格式即可。

如有不明请留言说明
继续追问：我希望打印出来的是黑白图片，how to？thank
补充回答：
打印样式选择monochrome.ctb。

cad导入ps做彩平教程

cad导入ps做彩平教程CAD导入PS做彩平教程在设计领域中，CAD（Computer Aided Design，计算机辅助设计）和PS（Photoshop）是两种常用的设计软件。

CAD主要用于绘制和修改二维或三维模型，而PS则是一款强大的图像处理软件，被广泛应用于照片编辑、图形设计等领域。

本文将重点介绍如何将CAD文件导入PS，并使用PS进行彩色校平的操作步骤。

第一步：导出CAD文件在进行CAD导入PS之前，首先需要先将CAD文件导出为适用于PS的格式。

常见的可行格式有DXF（Drawing Exchange Format）和DWG（Drawing）等。

根据自己的实际情况选择合适的格式进行导出。

在CAD软件中，选择“文件”菜单下的“导出”或“另存为”选项。

在弹出的文件保存对话框中，选择所需的文件格式，并确定保存路径和文件名。

点击“保存”按钮即可完成CAD文件的导出。

第二步：打开PS软件在完成CAD文件的导出之后，打开PS软件，创建一个新的空白文档。

选择“文件”菜单下的“新建”选项，在弹出的新建文档对话框中设置文档尺寸和分辨率等参数。

点击“确定”按钮即可创建一个新的PS文档。

第三步：导入CAD文件在PS软件中，选择“文件”菜单下的“导入”或“打开”选项。

在弹出的文件选择对话框中，找到之前导出的CAD文件，并点击“打开”按钮。

PS会自动将CAD文件导入到当前的PS文档中。

第四步：调整图层顺序在CAD导入到PS之后，图层顺序可能会与预期不符。

为了方便后续的彩色校平操作，我们需要将CAD图层和背景图层进行适当的调整。

在PS的图层面板中，找到CAD图层和背景图层，通过拖动的方式调整它们的顺序。

确保CAD图层位于背景图层的上方，以便后续对CAD图层进行彩色校平操作。

第五步：选择彩色校平工具PS提供了多种彩色校平工具，包括曲线、色阶和色彩平衡等。

根据个人需求，选择合适的工具来进行校平操作。

在本教程中，我们以曲线工具为例进行讲解。

CAD导入PS中填色做彩平

CAD导入PS中填色做彩平1、做好PS彩色平面图的第一步，是养成良好的CAD图的做图习惯。

整理好CAD图层。

一定要分的很细以方便填色（建议大家按不同材质来分层）同时尽可能将CAD的图面整理好，线和线的交接要闭合，不出现空隙，这样会影响你填充的面域。

（做总图的时候，需要输出的CAD图纸内容有：1用地红线2道路轮廓与地面铺装3等高线4建筑物轮廓5植物：乔木、灌木以及绿篱等6水7文字标注8总图）2、整理好之后。

开始导EPS线框图。

注意导时一定要按同一个方框大小。

以保证在PS中能在同样大小。

同样的位置。

（如果图比较小可以直接按照图层分层按同一个方框大小导成PDF格式，在PS中直接置入）在PS中一定也要分好图层。

管理好组。

3、先导出一个总的线框在PS 中打开。

尔后依次把其他线框拖拉进去（注意：拖拉时按住SHIFT 键。

这样能保证在PS 里面线框的位置都是正确的。

确要保证大小一致。

4、新建一个图层填充白色查看下效果。

设置好颜色。

按ALT+DELETE 或者CTRL+DELETE 来填充颜色。

填色尽量从大面积从小面积填充。

记住务必要再复制一个图层来填充颜色。

这是非常重要的。

第一以便后面方案需要修改第二方便后面为整天需要改颜色。

填色尽量从大面积从小面积填充。

草地和道路填充好之后再把建筑填充好。

值得注意的是建筑的投影不能直接用PS 里面带的投影工具来制作。

因为建筑投影是有分明的棱角的。

所以要单独制作。

一般的方法是在填充好建筑图层之后再复制建筑图层填充为黑色或者深灰色再【alt+ctrl+↑】【alt+ctrl+←】轮流操作。

观察黑色图层发生的变化。

最后完成投影。

5、尔后是填充植物，植物的投影可以用PS里面的投影工具来制作。

把剩下的广场。

铺张。

水池什么的填充好就基本可以了。

在这要主要每个物体之间的投影关系。

CAD图形导出与打印设置技巧

CAD图形导出与打印设置技巧在使用CAD软件进行设计时，我们经常需要将设计好的图形导出保存或进行打印。

本文将介绍一些CAD图形导出与打印设置的技巧，希望能帮助大家更好地处理这些操作。

一、CAD图形导出设置技巧1. 选择合适的导出格式：CAD软件通常支持多种不同的图像格式导出，如JPEG、PNG、BMP、SVG等。

选择合适的导出格式可以根据具体需求进行，比如JPEG适用于在网页上显示，而SVG适用于矢量图形的编辑和放大。

2. 设置导出图像的分辨率：在导出图像时，我们可以调整分辨率来控制图像的清晰度和文件大小。

一般来说，分辨率越高，图像越清晰，但文件大小也越大。

如果要将图像用于打印或展示，建议选择较高的分辨率以保证图像质量。

3. 选择导出的图层和对象：在CAD软件中，我们可以将不同图层的对象进行分组，并选择导出其中的某些图层和对象。

这样可以方便我们在导出后对图像进行编辑和处理。

4. 调整导出图像的尺寸：在导出图像前，可以对图像进行缩放和裁剪，以满足特定需求。

比如，如果要将图像用于网络广告，可以缩小图像尺寸以减小文件大小。

二、CAD图形打印设置技巧1. 选择合适的纸张尺寸：在进行CAD图形打印时，我们需要选择合适的纸张尺寸来适应设计图的大小。

通常，常用的纸张尺寸有A4、A3、A2等。

2. 调整打印比例：CAD软件通常提供了打印比例的设置选项，可以根据具体需求将图形按比例进行打印。

如果图形尺寸较大，可以选择适当的打印比例来缩小图形以适应纸张尺寸。

3. 设置打印区域：在进行打印设置时，我们可以选择打印整个图形区域或者仅打印选定的区域。

选择打印区域可以提高打印速度和节省纸张。

4. 调整打印质量：CAD软件通常提供了打印质量的设置选项，可以根据具体需求选择打印质量。

如果需要高质量的打印效果，可以选择较高的打印质量。

总结：以上便是CAD图形导出与打印设置的一些技巧。

通过合理选择导出格式、调整导出图像的分辨率、设置导出的图层和对象，以及选择合适的纸张尺寸、调整打印比例和设置打印区域等操作，可以更好地控制CAD图形的导出和打印效果。

利用Photoshop调整图像的清晰度和锐度

利用Photoshop调整图像的清晰度和锐度在现代摄影和设计领域中，图像的清晰度和锐度是非常重要的。

通过利用PhotoShop软件，我们可以轻松地调整图像的清晰度和锐度，以改善图像的质量和观赏性。

下面我们将介绍一些简单而有效的技巧。

1. 使用“图像大小”功能调整图像的尺寸在开始调整图像的清晰度和锐度之前，我们可以首先调整图像的尺寸。

选择菜单栏中的“图像”，然后点击“图像大小”选项。

在弹出的窗口中，你可以调整图像的宽度和高度，以及分辨率。

注意，在调整图像尺寸时，我们应该保持比例锁定，以防止图像变形。

同时，要选择适当的分辨率，以便在打印或显示图像时获得最佳结果。

2. 使用“滤镜”功能增加图像的清晰度PhotoShop软件中的“滤镜”功能可以让我们调整图像的清晰度，使得图像更加锐利。

选择菜单栏中的“滤镜”，然后点击“其他”选项，再选择“锐化”。

在锐化窗口中，我们可以调整锐化的程度和半径。

通过增加锐化的程度和半径，我们可以使图像的边缘更加清晰，增强图像的细节。

但要注意不要过度锐化，以免产生锯齿状的边缘效果。

3. 使用“降噪”功能减少图像的噪点当我们在调整图像的清晰度时，有时会出现噪点的问题。

这些噪点可能由于低光条件、高ISO设置或图像压缩等原因产生。

为了减少噪点，我们可以使用PhotoShop软件中的“降噪”功能。

选择菜单栏中的“滤镜”，然后点击“噪点”选项，再选择“降噪”。

在弹出的窗口中，我们可以调整降噪的程度和细节保留。

适度地降低噪点可以使图像更加清晰，但要注意不要过度降噪，以免损失图像的细节。

4. 使用“曲线”功能调整图像的对比度调整图像的对比度可以使图像更加清晰和锐利。

在PhotoShop软件中，我们可以使用“曲线”功能对图像进行对比度调整。

选择菜单栏中的“图像”，然后点击“调整”选项，再选择“曲线”。

在弹出的窗口中，我们可以调整曲线的形状，增加图像的对比度。

通过调整曲线，我们可以使图像中的阴影更深，高光更明亮，从而提升图像的清晰度和锐度。

AutoCAD图转到Photoshop的方法

AutoCAD图转到Photoshop的方法
转换格式最好的办法还是用虚拟打印。

2004以下版本的CAD需要安装打印机，这里我们就不多说了。

2004及以上版本已经自带了这种打印机，我们以2004来看该怎么做：
1、选择“文件”菜单下的“打印”，弹出打印对话框。

2、在“打印机配置”名称后的下拉菜单中选择“PublishToWeb JPG.pc3”打印机，下面就要用这个把图纸打印成jpg格式的图片。

3、在下面的“文件名和路径”中自己设置转换后jpg图片保存的路径和名字。

4、默认的打印尺寸最大也只有1600*1280像素，肯定是不够用的，需要自定义打印尺寸。

点击打印机后面的“特性”按钮，调出对话框来自定义图纸尺寸。

前面几步涉及到的操作如下图：
5、在调出的对话框中选择”自定义图纸尺寸”，然后点击下面的“添加”按钮
6、选择“创建新图纸”下一步、输入宽度和高度（注意是像素值），越大最后出图就越清晰（一般2500*1800打印A3图就足够了，当然如果想喷绘大图，那就要把尺寸设得更大），这里我们填入宽度3000、高度2500、单位为像素，然后下一步直至完成确定就行了。

7、点击“打印设置”标签，在图纸尺寸中选择刚刚我们定义好的“用户1（3000*2500像素），然后点击下面的”窗口“按钮返回到视图，用鼠标画出一个窗口将需要打印的不分全部框起来，点击鼠标左键就会回到打印对话框，然后把“居中打印”打上勾，点击确定按钮就开始打印了（打印的速度视图纸尺寸大小不定），完成后找到第3步中设置的路径和文件名，这个就是的了。

cad的图如何导入PS

这是用CAD2004 将CAD的图导入ps中的作图方法。

要打印大张的图纸，如果CAD 里的图直接另存为jpg格式，清晰度会不够，这个是导成后缀为eps格式的方法。

导出的图直接用ps打开，就是一个图层，只有线，没有底图，可以放在自己的底图背景上排版或修改。

这个方法以后会经常用到。

大家可以先试一下，这次的制图作业就要用到这个方法。

注意这里的长度和宽度的尺寸设置成CAD 图的长和宽，效果最佳。

最后按确定打印就可以了。

用这个方法导进PS后会发现线形很细，最好再描粗一下。

PS中新建文件，像素设置为300最佳。

最少不能低于200。

不然打印不清。

CAD导入PS方法

我认为你说的线断了是因问显示问题产生的实际不是断开的线
我没说错的话你是用cad打印成jpg文件保存的吧？？
这种方法我以前用过在ps里效果不是很好我现在用的方法是打印成eps文件
控制面板打印机和其他设备
autodesk绘图仪管理器绘图仪添加向导
对话框中下一步下一步下一步下一步在右上角选打印到文件
然后下一步定义文件名（随意起）在下一步完成
在cad中打印打印机选择你定义的文件名。

pc3
点打印在弹出的对话框中选择保存路径及文件名就可以了
然后用ps打开按你需要定义分辨率就可以了
从CAD导入到PS中，怎么设置才能够使平面图清晰点？先打印成eps的图，导入ps后设置分辨率，一般150-300，越大图越清晰，还有CAD输出的EPS和TIFF文件分别制作彩色平面有什么区没有区别，但是eps文件小好用，通常都是导入ps后才进行上色，所以作为线条的图二者没区别。

有问题hi我，过来人！！。

3种方法：CAD导入PS技巧

关于CAD与Photoshop之间的数据交换的三种技巧工作中经常需要将DWG格式的总图在CAD中通过虚拟打印转换成JPG或者TGA格式的文件，然后利用PS绘制彩图。

应用中发现有许多问题。

首先是输出文件没有线宽，一律是一个像素的线宽；然后就是莫名其妙地连续的PLINE在某个定点处错位，一些弧也莫名其妙地不知所踪。

近来在网上看到一些高手们的帖子，说道DWG文件转换成EPS文件，再利用PS进行后期制作的一些经验，颇有启发。

随后查阅了CAD的联机文档，搞清楚了一些问题。

在此贴出来，希望对大家有一些启发或者帮助（以下方法适用于AutoCAD2000以上版本）。

方法一：一、选择“工具”下拉菜单中的“选项”菜单项；二、在弹出的配置面板中选择“打印”选项卡；三、在“新图形的默认打印设置”栏目中点击“添加或者配置打印机”按钮；四、在弹出的窗口中双击“Add-A-Plotter向导”图标；五、弹出一个“添加打印机?简介”对话框，点击“下一步”按钮；六、在弹出的“添加打印机?开始”对话框上点选“我的电脑”选项，点击“下一步”按钮；七、在弹出的“添加打印机?打印机型号”对话框的“生产商”列表中选择“Adobe”选项，在其后的“相好”列表中选择一个Postscri pt驱动程序（一般我的经验是选择“PostSCript Level 2”，因为我使用ADT3.3+Photoshop 7.01。

其他的软件如何配置请根据实际情况多试验几次），然后点击下一步按钮；八、当弹出“添加打印机?输入PCP或PC2”对话框时，请直接点击“下一步”按钮；九、在弹出的“添加打印机?端口”对话框上面一行三个选项中选中“打印到文件”选项，点击“下一步按钮；十、在“添加打印机?打印机名称”对话框的“打印机名称”编辑栏中输入你喜欢的打印机名称，或者直接使用缺省名称，点击“下一步”，再点击“完成”。

好了，你现在可以像一般打印出图那样，使用Postscri pt打印驱动程序，直接把你的DWG格式文件输出成EPS格式的文件了。

通俗易懂之AutoCAD图导出为高清图片方法之EPS

通俗易懂之AutoCAD图导出为高清图片方法之——EPS+PS 电脑要求：装有PS。

第一步：打开CAD，添加绘图仪打印机
文件---绘图仪管理器—添加绘图仪向导—下一步—选择Level 1-选择下一步到完成。

添加绘图仪打印机成功。

第二步：打印
打印方法与正常打印方法一样，只需选择打印机Level 1，然后选择打印范围、图纸大小，设置好需要的打印样式，选中打印到文件，打印图片，选择保存的位置、命名。

确定后打印成eps格式的文件。

第三步：使用PS将EPS转化为JPG格式的图片
打开PS软件，然后在PS中打开刚才打印好的EPS文档。

在弹出的对话框中，设置分辨率，分辨率越高越清晰，（一般设置成300），颜色改为RGB（依据你想要的效果修改）。

确定之后，在PS中完成打开，然后直接将文件保存为jpg格式即可（切记选择为JPG格式，很多同学直接另存为就点击OK是不对的，默认的格式是PSD）。

CAD导出来的图片怎样清晰

CAD导出来的图片怎样清晰
高清的图片格式我们是需要设置的，所以从CAD导出来的图片一定要设置好才能使用。

那么大家知道CAD导出来的图片怎样清晰的吗?下面是店铺整理的一些关于CAD导出来的图片怎样清晰，供您参阅。

CAD导出来的图片清晰的方法
1、打开CAD文件，CAD文件的所有图形颜色都改为白色或者修改打印样式，这样打印出来后会是统一的黑色;
2、点击“文件”菜单下的“打印”，在打印设置中打印机/绘图仪“名称”选择“DWG TO PDF.pc3”，图纸尺寸选择“ISO A3”(也可以根据具体情况选择其它尺寸)，打印范围选择“窗口”，然后可以在CAD文件窗口中拖出一个想要打印内容的范围窗口;
3、将其保存到“桌面”，输入文件名，选择PDF格式，然后点击“保存”;
4、将保存的PDF格式文件，直接拖拽至PS中打开，会出现导入PDF对话框，直接点击确定;
5、此时打开的文件背景是透明的，并且只有一个图层;
6、新建一个图层2，拖拽至图层1下，并填充白色背景;
7、最后点击另存为“jpg”格式的文件就可以了。

按照上述的方法操作后就可以将将CAD文件导出为清晰的jpg格式图片。

论CAD导入Photoshop中的清晰度问题

论CAD导入Photoshop中的清晰度问题相信各位网友都已经会把CAD图生成JPG格式的图片了，但是效果不是那么好，根据我个人的经验，我们还有一种更为简单的方法，把CAD转换成图片，而且效果要好很多，在此写下详细的操作步骤，以供各位网友借鉴，希望对大家有所帮助把CAD图转换成图元文件（wmf）第一步：首先打开我们想要导出的CAD图第二步：在绘图区点右键[或者直接在命令行中输入options命令(单间命令op)]——>选项——>在“显示”栏中的“窗口元素”中选中“颜色”按钮第三步：弹出颜色对话框后，在“窗口元素”中选择“模型空间背景”，然后在下面的“颜色”下拉框中选择“白色”（可根据图层颜色选择比较合适的颜色，以便所有的线条都能够显示出来）。

第四步：点击“应用并关闭”按钮，回到绘图界面，这时我们会发现，我们的绘图区的颜色变成了我们刚才选择的颜色。

第五步：在命令行中输入zoom并e命令，把图放到最大，图片大小可根据需要而定。

第六步：这时我们在“文件”菜单中选择“输出”命令，或者在命令行中直接输入export命令并空格，弹出输出对话框，选择我们想要保存的跑径，并给文件名命名，最后别忘了在“文件类型”中选中“图元文件（*.wmf）”选项，单击“保存”第七步：这是关键的一步！单击“保存”按钮后，你会发现你保存的图形是空的，呵呵，因为你还没有完成最后一步，在点击“保存”按钮后，你会发现绘图区的光标变成了一个小方框，这时我们要做的工作就是用这个小方框拾取我们想要保存为wmf格式的图形并空格就行了。

到此我们的工作就已经完成了，怎么样是不是很简单呀，这样保存的图片就不会因为放大而变的模糊了！我们可以在word中方便的插入我们的图形。

如果要想把我们的效果图作的更漂亮，那就要弄到3D中了，当然平面图一般不需要这么烦的，三维图才值的那么去做，一般有专门做3D效果图的公司来完成。

如果对你有点小帮助，就踩个脚印吧 ^_^先说一下我用的版本：CAD2006,Photoshop CS3，可能在不同的版本中会有不同的情况。

cad图形导成图片不太清晰

cad图形导成图片不太清晰
有时候我们会碰到从CAD中导出来的图片格式不清晰，那么大家知道cad图形导成图片不太清晰吗?下面是店铺整理的cad图形导成图片不太清晰的方法，希望能给大家解答。

cad图形导成图片不太清晰的解决方法：
1.点击文件，然后选择打印。

打印机或者绘图仪选择PublishToWeb JPG.pc3
2.点击特性，然后选择自定义图纸尺寸，接着点击添加。

创建新图纸，点击下一步，自己填写一个高度和宽度的分辨率，最后点击完成，点击确定。

3.点击确定后，会弹出浏览文件夹，可以选择保存到桌面，点击确定，导出图片完成。

这样导出的图片就是高分辨率的图片。

下面是图解：。
