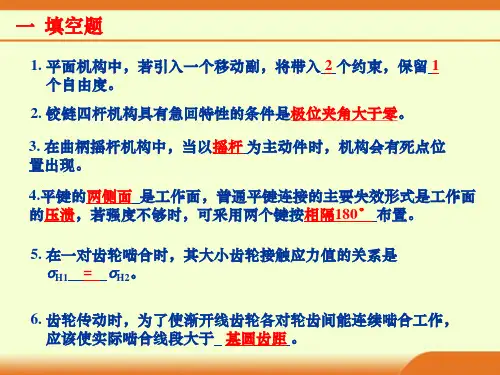

机械设计期末复习题

1如图所示为轴承外圈窄边相对安装的轴系结构。按示例①所示，指出其他错误（不少于7外）。（注：不考虑轴承的润滑方式以及图中的倒角和圆角）

答：

2．某锥齿轮减速器主动轴选用外圈窄边相对安装的30206轴承支承，已知轴上的轴向外载荷F A=292N，方向如图所示，转速n=640r/min，两轴承的径向载荷分别为F rI=1168N，

F rII=3552N，内部轴向力为F SI=365N，F SII=1110N，基本额定动载荷C=43200N，载荷系数

f p=，判别系数e=（当F a/F r≤e时，X=1，Y=0；当F a/F r>e时，X=，Y=）。

试计算轴承寿命。

3.某工程机械传动中轴承配置形式如题36图所示。已知轴承型号为30311，判别系数e=，

内部轴向力为F s=F r/2Y，其中Y=。当F a／F r≤e时，X=1，Y=0；当

F a／F r＞e时，X=，Y=，两轴承的径向载荷F r1=4000N，F r2=5000N，外加轴向载荷F A=2000N，

方向如题36图，试画出内部轴向力F s1、F s2的方向，并计算轴承的当量动载荷P1、P2。

4．某气缸用普通螺栓联接，已知单个螺栓所受预紧力为F'，工作载荷为F，剩余预紧力为F''。

试画出单个螺栓联接的受力变形图，同时示意标出各力的相关尺寸，并写出螺栓所受的总轴向载荷F0的表达式。

5.图示轴系用外圈宽边相对安装的30207圆锥滚子轴承支承。已知轴上的轴向载荷F A=250N，两轴承的径向载荷为F rⅠ=512N，F rⅡ=1696N，内部轴向力为F SⅠ=160N， F SⅡ=530N，各力方向如图所示；基本额定动载荷C=54200N，载荷系数f P=；转速n=1500r/min；判别系数e=（当F a/F r≤e时，X=1，Y=0，当F a/F r>e时，X=，Y=），要求轴承使用寿命不低于10000小时。试校核该对轴承是否合用。

答：

6.图中为用一对角接触球轴承支承的轴系部件，轴承外圈窄边相对安装。试按示例○I所示找出其他错误（不少于7处）。

（注：不考虑轴承润滑、倒角和圆角）
