奇声AV-757DB功放电路原理与分析
功放电路原理与维修
精选ppt
6
4 ；检修步骤
若功放输出到扬声器都正常， 检查主机到功放的连接线插好了没有，插错，没有插好，
音频连接线损坏，都会没有声音的。
精选ppt
7
5;若音频线；连接都正常时
用万用表R×1挡，触碰音频线输入端插头， 或手触摸都有反应，正常情况扬声器会有咔嚓声， 若有咔嚓声，说明音频连接线，功放，扬声器都是正常的， 可能是主机没有音频信号输出。问题就在主机了。
检查12Ｖ电源是否有故障，若１２Ｖ供电不正常，
先把功放电源修好。
精选ppt
4
２；若电源正常，
功放电源指示灯也亮，没有声音， 把音量电位器开到最大，听扬声器有没有反应， 若扬声器没有反应，先确定是扬声器坏， 还是信号没有送入功放块。
精选ppt
5
3;确定是那部分的问题检修方法
用万用表Ｒ×1档，测量扬声器到功放输出 端各个插头的阻值；听扬声器有无咔擦声， 正常情况下，阻值在8Ω左右，并且有咔擦 声，若扬声器没有反应，阻值很大，可能功 放输出端到扬声器连接线脱落或损坏，或扬 声器坏了，若阻值很小，可能连接线短路或 扬声器损坏，先把这部分有故障的修好
精选ppt
29
4）若功放电供电，
检查电阻R9是否开路，c2是否 击穿。及4558D损坏。WR01 同轴电位器是否损坏等。
精选ppt
30
2；单声道没有声音
我们以R声道为例；用万用表RX1档，黑表笔接地，红表笔触碰功放块TDA1517的6脚， 听扬声器是否有声，没有声音，检查扬声器及连接线路。
精选ppt
26
五；WM-336故障分析。
1；没有一点声音；
功放电路常见故障就是没有声音，主要看电源供电是否正常，信号插头是否接好。在我们接通电源后机台没有声音看电源指示灯是否点亮，若没有点亮；
功放的工作原理
功放的工作原理功放的工作原理其实很简单，就是将音源播放的各种声音信号进行放大，以推动音箱发出声音。
从技术角度看，功放好比一台电流的调制器，它将交流电转变对直流电，然后受音源播放的声音信号控制，将不同大小的电流，按照不同的频率传输给音箱，这样音箱就发同相应大小、相应频率的声音了。
由于考虑功率、阻抗、失真、动态以及不同的使用范围和控制调节功能，不同的功放在内部的信号处理、线路设计和生产工艺上也各不相同。
按当前音响消费的需求，民用音响中的功放已基本定型为两大类，即纯音乐功放和家庭影院AV功放。
1、纯音乐功放纯音乐功放在设计上强调最低的信号失真，忠实地表现出音乐的场面、细节和演奏、录制的技巧以满足人们对音乐的最佳欣赏要求，这就是人们常说的HI-FI （hi-fidelity，高保真）。
在设计和生产上，纯音乐功放的要求极为严格。
纯音乐功放品质的高低并不完全由它的技术指标所决定，不能简单地看它标注的功率多少高，频响多么宽，失真多么低，而应该特别注重其设计生产工艺和音乐的解晰力。
比如技术指标并不太高的胆机就要比很多晶体管功放声音好听。
、2、AV功放一般来说包括功放部分和信号处理部分。
其功放部分原理上与传统功放没有什么区别，只不过增加了几个声道，也就是将几个功放结合在了一起；其信号控制处理部分涉及信号的音频、视频选择、信号解码处理、信号声场处理以及收音、监听等功能。
一般一台高品质的AV功放首先应该在影视节目的信号处理上有较好的声场还原，声道隔离度要高，气氛渲染也不能太夸张；其次在功放部分的音质表现上，尤其是主声道的音质要求尽量接近较好的纯音乐功放。
功放的分类功放一般分为前级功放、后级功放与合并级功放，合并机就是把前级、后级集于一身的机器。
前级是用来把信号作初步放大、调节音量的；而后级则是把前级来的信号作大量放大来推动扬声器。
前级也分为有源及无源两种。
有源的前级是使用电源把信号放大，而无源的前级就只有调节音量的功效。
奇声功放说明书
5 、遥控器的使用：遥控器是采用红外线技术，通过编码和解码，进行遥控器和播放器之 间的信息传递，其主要是遥控器对播放器的控制。
功能介绍：（ 1 ）播放 / 暂停 ⑧ （ 2 ）上一曲 ⑦ 、下一曲 ⑨ （3 ）播放器电源开关 ⑥
（4 ）静音（ 5）六种音效（ 7 ）歌曲的选择（ 8 ）模式的切换 ⑩ ：播放优盘歌曲 11 、播放
欢迎选购中大音响的 a-100 高保能高保真的再现您所喜爱的音乐。为了确保您能熟悉本品提供的功
能，我们建议您在安装和使用前，请仔细阅读本说明书的内容。 产品介绍：
这个功放的大致架构就是专为了整合 pc-hifi 而设计，近年来随着电脑和互联网的普
及，丰富的网络资源，免费的网络音乐共享，让我们的生活越来越离不开电脑了，然而，普通
的电脑硬件加上普通的有源电脑音响也就不能满足人们对高品质音乐的需求了。
pc hifi 也
就应运而生了。
何谓 pc hifi 卡或者
？实际上就是撇开电脑本身的集成声卡，利用数字信号传输音源到外置声
- 2解码器作为高品质音源，再由专门的功放驱动音箱，这样声音效果相比普通电脑的有源
④ 调为最小，并确定自带播放器开关 ①。
⑥ 处于关闭
2 、接音频： 音频有两种，一种是外接音频输入 频输入高于自带播放器音频输入。
② ，另外一种是自带播放器输入，其优先级是外接音
（ 1 ） 外接音频输入需用一根 3.5mm 音频线与外界播放器连接，另外一端必须接到功 放的外接 “音频输入 ” ② 插孔，注意播放器的音量 ③ 应适当 , 否则将会烧坏功
白色的线是 led 灯的负极，应接在带 c 的引脚上，而正极则应接在带 r 的引脚上。电源指示
灯：重装一个指示灯，把灯夹在孔中。
音频功放电路原理图讲解
音频功放电路原理图讲解音频功放电路原理图讲解功放，顾名思义，就是功率放大的缩写。
与电压或者电流放大来说，功放要求获得一定的、不失真的功率，一般在大信号状态下工作，因此，功放电路一般包含电压放大或者电流放大电路没有的特殊问题，具体表现在:①输出功率尽可能大;②通常在大信号状态下工作;③非线性失真突出;④提高效率是重要的关注点;⑤功率器件的安全问题。
而对于音频功放电路，也需要注意以上的问题。
根据放大电路的导电方式不同，音频功放电路按照模拟和数字两种类型进行分类，模拟音频功放通常有A类，B类，AB类， G类，H 类 TD功放，数字电路功放分为D类，T类。
下文对以上的功放电路做详细的介绍和分析。
1. A类功放(又称甲类功放)A类功放如上图所示，在信号的整个周期内都不会出现电流截止(即停止输出)的一类放大器。
但是A类放大器工作时会产生高热，效率很低。
尽管A类功放有以上的弊端，但固有的优点是不存在交越失真，并且内部原理存在着一些先天优势，是重播音乐的理想选择，它能提供非常平滑的音质，音色圆润温暖，高频透明开扬，中频饱满通透的优点。
单端放大器都是甲类工作方式，推挽放大器可以是甲类，也可以是乙类或甲乙类。
2.B类功放(又称乙类功放)B类功放是指正弦信号的正负两个半周分别由推挽输出级的两个晶体管轮流放大输出的一类放大器，每一晶体管的导电时间为信号的半个周期，通常会产生我们所说的交越失真。
通过模拟电路的调整可以将该失真尽量的减小甚至消失。
B类放大器的效率明显高于A类功放。
3.AB类功放(又称甲乙类)AB类功放界于甲类和乙类之间，推挽放大的每一个晶体管导通时间大于信号的半个周期而小于一个周期。
因此AB类功放有效解决了乙类放大器的交越失真问题，效率又比甲类放大器高，因此获得了极为广泛的应用。
4.D类功放(又称丁类功放)D类功放也称数字式放大器，利用极高频率的转换开关电路来放大音频信号，具体工作原理如下：D类功放采用异步调制的方式，在音频信号周期发生变化时，高频载波信号仍然保持不变，因此，在音频频率比较低的时候，PWM的载波个数仍然较高，因此对抑制高频载波和减少失真非常有利，而载波的变频带原理音频信号频率，因此也不存在与基波之间的相互干扰问题。
一丶音频功率放大器原理图及原理
一丶音频功率放大器原理图及原理音频功率放大器原理图：音频功率放大器原理：上图所示电路为音频功率放大器原理图，其中TDA2030是高保真集成功率放大器芯片，输出功率大于10W，频率响应为10~1400Hz，输出电流峰值最大可达3.5A。
其内部电路包含输入级、中间级和输出级，且有短路保护和过热保护，可确保电路工作安全可靠。
TDA2030使用方便、外围所需元器少，一般不需要调试即可成功。
RP是音量调节电位器，C1是输入耦合电容，R1是TDA2030同相输入端偏置电阻。
R2、R3决定了该电路交流负反馈的强弱及闭环增益。
该电路闭环增益为（R2+R3）/R2=（0.68+22）/0.68=33.3倍，C2起隔直流作用，以使电路直流为100%负反馈。
静态工作点稳定性好。
C4、C5为电源高频旁路电容，防止电路产生自激振荡。
R4、R5称为茹贝网路，用以在电路接有感性负载扬声器时，保证高频稳定性。
VD1、VD2是保护二极管，防止输出电压峰值损坏集成块TDA2030。
二丶元器件识别电阻序号电阻色标万用表档位及量程实测值标准值1 R12 R23 R34 R45 R56 R67 R78 R89 R9序号电容性质万用表档位及量程实测值标准值1 C12 C23 C34 C45 C56 C6集成功率放大器TDA2030。
RP为碳膜电位器。
C1、C2为电解电容器，耐压为16V，C3、C4、C5为瓷介电容。
R1、R2、R3为碳膜电阻，额定功率为1/8W。
R4为碳膜电阻，额定功率为1/4W。
VD1、VD2为IN4007小功率整流二极管。
三丶元器件的安装元件分布图根据元件分布图上的元件分布将对应的元器件放置在对应的位置。
由于TDA2030输出功率较大，因此需加散热器。
而TDA2030的负电源引脚（3脚）与散热器相连，所以在装散热器时，要注意散热器不能与其他元器件相接触。
四丶焊接的工艺焊接工艺的流程：按清单归类元器件—插件—焊接—剪脚—检查—修整。

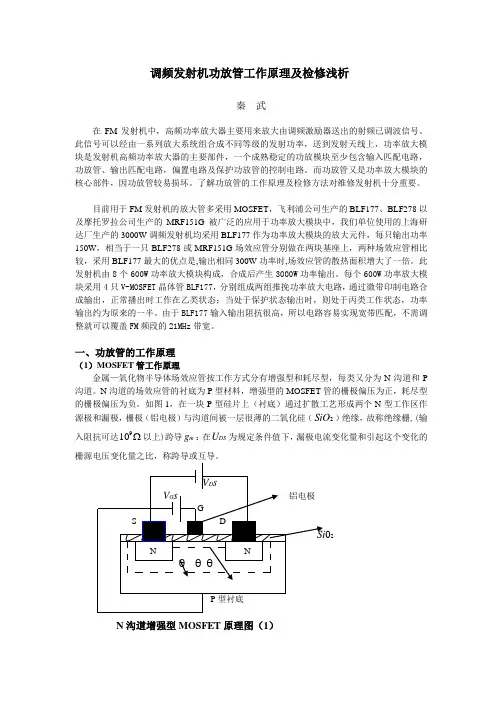

调频发射机功放管工作原理及检修浅析
调频发射机功放管工作原理及检修浅析秦 武在FM 发射机中，高频功率放大器主要用来放大由调频激励器送出的射频已调波信号。
此信号可以经由一系列放大系统组合成不同等级的发射功率，送到发射天线上，功率放大模块是发射机高频功率放大器的主要部件，一个成熟稳定的功放模块至少包含输入匹配电路，功放管、输出匹配电路，偏置电路及保护功放管的控制电路。
而功放管又是功率放大模块的核心部件，因功放管较易损坏。
了解功放管的工作原理及检修方法对维修发射机十分重要。
目前用于FM 发射机的放大管多采用MOSFET ，飞利浦公司生产的BLF177、BLF278以及摩托罗拉公司生产的MRF151G 被广泛的应用于功率放大模块中，我们单位使用的上海研达厂生产的3000W 调频发射机均采用BLF177作为功率放大模块的放大元件，每只输出功率150W ，相当于一只BLF278或MRF151G 场效应管分别做在两块基座上，两种场效应管相比较，采用BLF177最大的优点是,输出相同300W 功率时,场效应管的散热面积增大了一倍。
此发射机由8个600W 功率放大模块构成，合成后产生3000W 功率输出。
每个600W 功率放大模块采用4只V-MOSFET 晶体管BLF177，分别组成两组推挽功率放大电路，通过微带印制电路合成输出，正常播出时工作在乙类状态；当处于保护状态输出时，则处于丙类工作状态，功率输出约为原来的一半。
由于BLF177输入输出阻抗很高，所以电路容易实现宽带匹配，不需调整就可以覆盖FM 频段的21MHz 带宽。
一、功放管的工作原理（1）MOSFET 管工作原理金属—氧化物半导体场效应管按工作方式分有增强型和耗尽型，每类又分为N 沟道和P 沟道。
N 沟道的场效应管的衬底为P 型材料，增强型的MOSFET 管的栅极偏压为正，耗尽型的栅极偏压为负。
如图1，在一块P 型硅片上（衬底）通过扩散工艺形成两个N 型工作区作源极和漏极，栅极（铝电极）与沟道间被一层很薄的二氧化硅（2SiO ）绝缘，故称绝缘栅,(输入阻抗可达910 以上)跨导m g ：在DS U 为规定条件值下，漏极电流变化量和引起这个变化的栅源电压变化量之比，称跨导或互导。
奇声功放说明书
奇声功放说明书篇一：奇声功放篇二：奇声AV-757DB功放电路原理与分析奇声AV-757DB功放电路原理与分析奇声AV-757DB功放电路原理与分析整机电路由系统控制、信号源选择、杜比定向逻辑解码、卡拉OK、前置、功放与保护等电路组成，如图2-63所示。
(1).系统控制电路系统控制电路由I C501(767DB)和有关外围元件组成，如图2-64所示。
767DB是微处理器集成电路，内部结构及引脚功能(见表2-6)均与89C55基本相同。
767DB根据键矩阵电路送入的键控指令脉冲，去控制杜比环绕声解码等电路的工作，同时驱动LE D显示电路显示整机的工作状态。
767DB⑦脚为复位端，外接复位电容C501。
在每次开机时，+5V电压均会经C501在⑨脚产生一个高电平脉冲电压，使微处理器内部电路清零复位，进入初始化状态。
767DB⑦脚为工作模式控制端，外接控制开关K702-2，可分别选择DSP声场处理、PRO杜比定向逻辑解码、3CH三声道和2CH二声道共四种工作模式。
I C502(4094)在微处理器767DB的作用下，通过C1～C3、D1和D2的输出信号去控制杜比定向逻辑解码电路。
(2).信号源选择电路信号源选择电路由电子开关集成电路IC001(4052)、转换开关K001和有关外围元件组成，如图2-65所示。
K001为四挡转换开关，可控制IC001⑨脚和⑩脚的电平，从而控制其内部的电子开关，分别选择ID,V CD、T APE和TUNE R四路音频信号。
(3).杜比定向逻辑解码电路杜比定向逻辑电路由I C704(M69032P)和IC2701(YSS228)、IC702(4053)等组成，见图2-66和图2-67。
D类音频功放电路原理分析
D类音频功放电路原理分析D类音频功放电路原理分析【摘要】本文从电路的基本理论出发，结合相关电路图及波形对D类音频功放电路的组成、工作原理进行详细的分析和阐述。
【关键词】音频功放;调制器;低通滤波器D类音频功率放大器与A类、B类功率放大器相比它最大的优点是效率高，功率放大管工作在开关状态，在理想情况下电路的效率可以达到100%。
因此，有着广泛的应用。
D类音频功放电路由调制器、开关功率放大器及低通滤波器三部分电路组成，如图1所示，其工作原理是：音频信号经过调制器进行脉宽调制后转换成脉宽调制信号，脉宽调制信号由开关功率放大器进行放大，放大后的脉宽调制信号通过低通滤波器滤波后还原成放大了的音频信号送入扬声器。
图1 D类音频功放电路组成框图下面结合如图2所示D类音频功率放大电路，对其电路组成及工作原理进行分析。
电路中运放A1、A2、A3、A4及外围元件构成调制器，场效应管T1、T2构成开关功率放大器，电感L和电容C5构成低通滤波器。
图2 D类音频功率放大电路图3 方波与三角波变换波形图一、调制器调制器由三角波发生器、音频前置放大器、电压比较器三部分电路组成。
调制器的作用是将音频信号对三角波信号进行脉宽调制，产生脉宽调制信号。
其电路工作原理如下：1.三角波发生器三角波发生器由滞回电压比较器A1、积分电路A2组成，其中滞回电压比较器产生方波，方波通过积分电路转换成三角波。
滞回电压比较器由运放NE5532的A1，正反馈电路R1、R2，限幅电路R3、DZ构成，该电路产生幅值为±UZ=±6V的方波。
积分电路由运放A2、电阻R4和电容C1组成，积分电路将方波转换成三角波输出。
功率放大器原理及电路图 ppt课件
T1 ui
VT1
ic1 CC
EC
ub1
uA
VT2
ub2
LC ic2
RL uL
小流，电u这尽u源A样管近i负由，每似半电每管为周容管饱矩时C的和形上VT管导波充2管耗通电的饱就时压电和很的，荷导小电幅供通，流值给，放很为，V大大（uTA器，E=1管C的但U-2截CU效相ES止C率应2E≈S。0）也的V。就管T若很压2管L高降的、很直C和
管 的 静 态 特 性 曲 线 ， 但 由 于 晶 体 管 的 静 态 特 性 曲 线 与 频 率 有
关 ， 如 右 图 所 示 了 与 f 之 间 的 关 系 。 而 通 常 所 说 的 静 态 特 性
曲 线 是 指 低 频 区 ： f 0.5f
中 频 区 ：0.5ff0.2fT
βo
高频区： 0.2fTffT
14
EC 4 uDA 类和E类功率放大器简介
1. D类功率放大器的原理分EC-析2UCES
UCES
D类功率放大器有电压开关型和电流开关型两种基本
电路ic1 ，电压开关型D类功率放ωt 大器是已推广应用的电路
ub1和ub2是由ui通过变压器T1 产生ic2 的两个极性相反的输入激ωt 励 电压
uLui正半周时VT1管饱和导ω通t ， VT2管截止，电源EC对电容C充 电，电容上的电压很快充至 ωt （EC-UCES1）值，A点对地的电 压uA=（EC-UCES1） 。
输 出 功 率 大
对 高 频 功 率 放 大 器 的 一 般 要 求 同 低 频 功 放 相 同 ： 效 率 高 特点： ( 1 ) 工 作 频 率 高 ， 相 对 频 带 窄 ( 2 ) 采 用 选 频 网 络 作 为 负 载 回 路 ( 3 ) 放 大 器 一 般 工 作 在 C （ 丙 ） 类 工 作 状 态 ， 属 于 非 线 性 电 路
音响功率放大电路原理实训步骤
音响功率放大电路原理实训步骤一、概述音响功率放大电路是将低功率信号放大为高功率信号的电路，主要应用于音响系统中。
其原理是通过放大器将输入信号经过处理后输出更大的信号，以达到放大声音的效果。
二、基本组成部分1. 输入端：接收音源信号；2. 放大器：对输入信号进行放大处理；3. 输出端：输出经过放大处理后的信号。
三、类型分类1. A类功率放大电路：在整个周期内都有电流流过，具有高效率和高线性特点，但存在较高的失真和温升问题；2. B类功率放大电路：仅在正半周期或负半周期内有电流流过，具有较好的效率和线性特点，但需要两个管子进行工作；3. AB类功率放大电路：结合了A类和B类的优点，能够兼顾效率和线性特点。
四、基本原理1. 放大器的基本原理：（1）输入级：将输入信号转化为直流偏置电压和交流信号；（2）驱动级：将交流信号增强并传递给输出级；（3）输出级：将驱动级传递来的交流信号转化为直流偏置电压和交流信号，并将其输出。
2. 放大器的增益计算：放大器的增益可以通过以下公式计算：A = Vout / Vin，其中A为放大倍数，Vout为输出电压，Vin为输入电压。
3. 放大器的失真：放大器的失真是指输出信号与输入信号之间存在差异。
常见的失真类型包括谐波失真、交调失真和截止失真等。
五、实训步骤1. 确定实验设备和材料：音响功率放大电路板、直流电源、万用表等；2. 按照电路图连接线路：将音源接入输入端，将输出端连接至扬声器；3. 通电测试：接通直流电源，使用万用表测试各个部分的工作状态；4. 调试放大倍数：根据需要调整放大倍数，测试输出信号是否符合要求；5. 检测并解决问题：如出现异常情况，及时检测并解决问题。
六、注意事项1. 实验过程中应注意安全问题，避免触电等危险情况；2. 在进行实验前应了解相关基础知识，并熟悉实验设备和材料的使用方法；3. 实验结束后应及时清理现场，并妥善保管实验设备和材料。
奇声AV-757DB功放电路原理与分析
奇声AV-757DB功放电路原理与分析奇声AV-757DB功放电路原理与分析奇声A V-757DB功放电路原理与分析整机电路由系统控制、信号源选择、杜比定向逻辑解码、卡拉OK、前置、功放与保护等电路组成，如图2-63所示。
(1).系统控制电路系统控制电路由IC501(767DB)和有关外围元件组成，如图2-64所示。
767DB是微处理器集成电路，内部结构及引脚功能(见表2-6)均与89C55基本相同。
767DB根据键矩阵电路送入的键控指令脉冲，去控制杜比环绕声解码等电路的工作，同时驱动LED显示电路显示整机的工作状态。
767DB⑦脚为复位端，外接复位电容C501。
在每次开机时，+5V电压均会经C501在⑨脚产生一个高电平脉冲电压，使微处理器内部电路清零复位，进入初始化状态。
767DB⑦脚为工作模式控制端，外接控制开关K702-2，可分别选择DSP声场处理、PRO杜比定向逻辑解码、3CH三声道和2CH二声道共四种工作模式。
IC502(4094)在微处理器767DB的作用下，通过C1～C3、D1和D2的输出信号去控制杜比定向逻辑解码电路。
(2).信号源选择电路信号源选择电路由电子开关集成电路IC001(4052)、转换开关K001和有关外围元件组成，如图2-65所示。
K001为四挡转换开关，可控制IC001⑨脚和⑩脚的电平，从而控制其内部的电子开关，分别选择ID,VCD、TAPE和TUNER四路音频信号。
(3).杜比定向逻辑解码电路杜比定向逻辑电路由IC704(M69032P)和IC2701(YSS228)、IC702(4053)等组成，见图2-66和图2-67。
信号源选择电路选出的左、右声道音频信号分别从IC2704的(15)脚和(22)脚输人，经环绕声解码处理后的左、右声道信号分别从(32)脚和(33)脚输出，经信号直通/解码处理转换继电器J801送往前置放大电路的E端和F端。
中置声道信号从(38)脚输出，经C761送往前置放大电路的C端。
