综合布线系统电缆桥架工程设计
《综合布线系统工程设计规范》GB50311-2007
1总则1 总则1.0.1 为了规范建筑与建筑群的语音、数据、图像及多媒体业务综合网络建设，制定本规范。
1.0.2 本规范适用于新建、扩建、改建建筑与建筑群综合布线系统工程设计。
1.0.3 综合布线系统设施的建设，应纳入建筑与建筑群相应的规划设计之中，根据工程项目的性质、功能、环境条件和近、远期用户需求进行设计，应考虑施工和维护方便，确保综合布线系统工程的质量和安全，做到技术先进、经济合理。
1.0.4 综合布线系统宜与信息网络系统、安全技术防范系统、建筑设备监控系统等的配线作统筹规划，同步设计，并应按照各系统对信息的传输要求，做到合理优化设计。
1.0.5 综合布线系统工程设计中应选用出具合格检验报告、符合国家有关技术要求的定型产品。
1.0.6 综合布线系统的工程设计除应符合本规范外，尚应符合国家现行有关标准的规定。
2术语和缩略语2.1 术语2.1 术语2.1.1 布线 cabling能够支持电子信息设备相连的各种缆线、跳线、接插软线和连接器件组成的系统。
2.1.2 建筑群子系统 campus subsystem建筑群子系统由配线设备、建筑物之间的干线缆线、设备缆线、跳线等组成。
2.1.3 电信间 telecommunications room放置电信设备、缆线终接的配线设备，并进行缆线交接的一个空间。
2.1.4 工作区 work area需要设置终端设备的独立区域。
2.1.5 信道 channel连接两个应用设备的端到端的传输通道。
2.1.6 链路 link一个CP链路或是一个永久链路。
2.1.7 永久链路 permanent link信息点与楼层配线设备之间的传输线路。
它不包括工作区缆线和连接楼层配线设备的设备缆线、跳线，但可以包括一个CP链路。
2.1.8 集合点 consolidation point(CP)楼层配线设备与工作区信息点之间水平缆线路由中的连接点。
2.1.9 CP链路 CP link楼层配线设备与集合点(CP)之间，包括两端的连接器件在内的永久性的链路。
项目综合布线工程设计
项目综合布线工程设计
概述
项目综合布线工程设计是建设和设计一个整合各种布线系统的综合工程，以满
足建筑内部各种设备和系统之间的连接和通讯需求。
目的
项目综合布线工程设计的主要目的是建立一个高效、可靠、灵活的布线系统，
满足用户对于各种通讯、数据传输和设备控制的需求。
设计步骤
1. 系统需求分析
在设计项目综合布线工程之前，需要对系统的需求进行充分的分析。
这包括了
各种设备和系统之间的连接需求、通讯要求、数据传输速率等。
2. 布线结构设计
根据系统需求分析的结果，设计合适的布线结构。
这包括了布线的拓扑结构、
线缆选型、连接方式等。
3. 网络设备选型
根据布线结构设计的结果，选择合适的网络设备。
这包括了交换机、路由器、
中继器等设备的选型。
4. 网络安全设计
保障项目综合布线工程的安全性是非常重要的一环。
设计合适的网络安全策略，包括设备防火墙、访问控制等。
5. 故障排查与维护设计
设计项目综合布线工程的故障排查与维护策略，保障系统的稳定性和可靠性。
结论
项目综合布线工程设计是一个复杂而重要的工程设计领域，需要充分考虑系统
的需求、布线结构、网络设备选型、网络安全设计等各方面因素。
通过合理的设计和实施，可以建立一个高效、可靠的布线系统，满足用户的需求。
以上是对项目综合布线工程设计的简要介绍，希望对您有所帮助。
综合布线系统设计方案
综合布线系统设计方案1.综合布线系统说明本项目的综合布线系统包括网络布线、信息点安装及相应管线、桥架设计。
所有信息点采用86型的信息面板，楼宇的数据传输介质采用24AWG线规的超五类非屏蔽双绞线。
根据不同容量选用相应规格的PVC线槽和金属桥架。
我们充分考虑了本项目的环境、运行方式和可能采用的网络结构，结合以往的工程经验，提出了本设计方案。
考虑到该项目的重要性和未来扩展性，我们认为该布线系统应该是一个标准化、模块化、系统化、高度灵活的智能型布线网络。
2.系统设计原则本项目的网络建设应本着高性能、高稳定性、高可靠性、可扩展性与经济适用的原则。
在综合布线方案设计构建中，应坚持以下布线原则：实用性：布线系统应能够在现在和将来适应技术的发展，并且实现数据通信、语音通信、图像通信。
灵活性：布线系统应满足灵活应用的要求，遵循结构化布线的标准，适应不同拓扑结构的网络，在不改变布线系统情况下，能进行设备的移动、更新和升级。
即任一信息点能够连接不同类型的设备，如计算机、打印机、终端。
经济性：在满足应用要求的基础上，尽可能降低造价。
综合布线过程是对各种网络线缆统一规划、统一安装施工过程，减少了不必要的重复布线、重复施工，节约了线材。
由于采用综合布线系统，单位避免了重复设置信息机构和重复建设信息网络，从整体上讲节省了投资，避免了大量的重复建设，提高了网络效益。
综合布线系统采用标准化的设计，统一安装施工，使整个系统构成一个有机的整体，便于集中管理维护，并减少日后的维护费用。
统一性：整个建筑的信息网络建设基于一个统一的网络管理中心的模式，不同系统不同网络及不同类型的网络之间的连接完全兼容。
兼容性：综合布线系统的设施可以满足多种系统中的性能。
开放性：综合布线系统中使用开放式系统结构，符合国际上流行的标准。
系统对国际上所有著名厂商的产品都应是开放的，可以将不同厂家的不同传输介质和不同设备集成在本系统内。
可靠性：采用高品质的材料和组合压接方式构成一套高标准信息通道，所有线材、器件均通过UL、CAS及ISO论证。
综合布线施工方案
综合布线施工方案一、前期准备工作1、综合布线施工前，需要进行细致的规划和设计工作，根据建筑物的结构、布局和用途，制定详细的综合布线方案。
2、选择质量可靠的电线电缆、电源插座及相应的综合布线配件。
3、确定综合布线的路径、布线盘和机房位置，制作详细的施工图纸和设备清单。
4、施工前，需进行充分的安全培训，保证施工人员的安全和设备的安全。
二、综合布线材料装置1、根据设计方案，先要在墙面、地面和吊顶等待敷设电线电缆的线槽，并对其进行打磨、清理和绝缘处理，以保证信号的稳定传输。
2、在设备间、机房等位置设置布线盘，安装电缆桥架等证明器材。
3、在现有的电力线路上新增综合布线时，需加装隔离开关、保护器等保护装置，以免影响电力系统的正常运行。
三、综合布线电缆接头施工1、在布线盘上打扣安装电线头和配线头，接线时，需根据不同类型的电线电缆、电源插座及相应的综合布线配件进行正确的接线。
2、接头处应进行绝缘保护，可涂刷绝缘漆或使用绝缘套管等。
3、接头处应进行充分测试，确保信号传输的准确性和稳定性。
四、综合布线标识及测试1、布线盘、机房等位置应设置明显的标识，以便于使用和维护。
2、完成综合布线后，应进行充分的测试，检验每处接头的连通性、导通性及信号传输的准确性。
3、测试结束后，应填写详细的验收报告，并加以归档。
综合布线施工方案的制定和实施是一个细致、复杂和技术性较强的工作，要确保施工过程中的安全和信号传输的稳定。
因此，在实施综合布线施工前，必须进行充分的规划和设计，选择适宜的材料器材，设定合理的施工流程和标准，加强施工人员的安全培训，加强施工现场的监督和质量控制。
只有如此，才能够顺利完成综合布线工程，保证建筑物内部各个系统的正常运行。

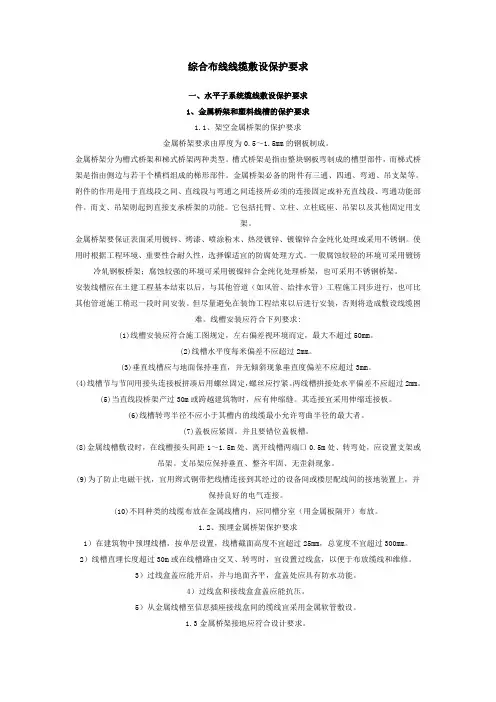

综合布线线缆敷设保护要求
综合布线线缆敷设保护要求一、水平子系统缆线敷设保护要求1、金属桥架和塑料线槽的保护要求1.1、架空金属桥架的保护要求金属桥架要求由厚度为0.5～1.5mm的钢板制成。
金属桥架分为槽式桥架和梯式桥架两种类型。
槽式桥架是指由整块钢板弯制成的槽型部件，而梯式桥架是指由侧边与若干个横档组成的梯形部件。
金属桥架必备的附件有三通、四通、弯通、吊支架等。
附件的作用是用于直线段之间、直线段与弯通之间连接所必须的连接固定或补充直线段、弯通功能部件。
而支、吊架则起到直接支承桥架的功能。
它包括托臂、立柱、立柱底座、吊架以及其他固定用支架。
金属桥架要保证表面采用镀锌、烤漆、喷涂粉末、热浸镀锌、镀镍锌合金纯化处理或采用不锈钢。
使用时根据工程环境、重要性合耐久性，选择镍适宜的防腐处理方式。
一般腐蚀较轻的环境可采用镀镑冷轧钢板桥架；腐蚀较强的环境可采用镀镍锌合金纯化处理桥架，也可采用不锈钢桥架。
安装线槽应在土建工程基本结束以后，与其他管道（如风管、给排水管）工程施工同步进行，也可比其他管道施工稍迟一段时间安装。
但尽量避免在装饰工程结束以后进行安装，否则将造成敷设线缆困难。
线槽安装应符合下列要求:(1)线槽安装应符合施工图规定，左右偏差视环境而定，最大不超过50mm。
(2)线槽水平度每米偏差不应超过2mm。
(3)垂直线槽应与地面保持垂直，并无倾斜现象垂直度偏差不应超过3mm。
(4)线槽节与节间用接头连接板拼凑后用螺丝固定，螺丝应拧紧。
两线槽拼接处水平偏差不应超过2mm。
(5)当直线段桥架产过30m或跨越建筑物时，应有伸缩缝。
其连接宜采用伸缩连接板。
(6)线槽转弯半径不应小于其槽内的线缆最小允许弯曲半径的最大者。
(7)盖板应紧固。
并且要错位盖板槽。
(8)金属线槽敷设时，在线槽接头间距1～1.5m处、离开线槽两端口0.5m处、转弯处，应设置支架或吊架。
支吊架应保持垂直、整齐牢固、无歪斜现象。
(9)为了防止电磁干扰，宜用辫式铜带把线槽连接到其经过的设备间或楼层配线间的接地装置上，并保持良好的电气连接。
综合布线子系统的设计方案
1.1.综合布线子系统的设计1.5.1.统结构图及信息点的分布1.5.2.工作区子系统工作区子系统的目的是为用户提供一个符合标准，并满足高速数据传输的需求。
系统由安装在各住户的国际标准信息插座（RJ45）及终端连线组成，通过插座连接数据终端。
工作区子系统信息插座安装位置主要安装在各工作区的墙上。
1.5.3.水平子系统水平子系统由各单元配线间至各个工作区之间的电缆构成。
该子系统由一个工作区的信息插座开始，经水平布置到管理区的内侧配线架的线缆所组成。
水平传输介质采用超五类4对非屏蔽UTP电缆，用于连接每个信息点；根据实际情况，水平线可从配线架经水平桥架、预埋穿管走线至各工作区。
配线架与信息插座之间均为点到点端接，任何改变系统的操作（如增减用户，用户地址改变等）都不影响整个系统的工作，为系统线路故障检修提供极大方便。
1.5.4.干线子系统垂直干线子系统由连接设备间与各层管理间的干线构成。
其任务是将各楼层管理间的信息，传递到设备间并送至最终接口。
垂直干线子系统的作用是将数据语音信号从设备室子系统传输到各楼子配线架。
系统由垂直干线及相关支撑硬件组成，提供了设备间总配线架与各楼子配线架之间的干线路由。
1.5.5.管理/设备间子系统管理子系统由各子配线间构成，主要用于交接水平子系统和垂直子系统。
管理设备的选型和配置管理子系统连接水平电缆和垂直干线。
是综合布线系统中关键的一环，常用设备包括快接式配线架、跳线和必要的网络设备。
系统管理中心设置在网络中心，连接到所有子配线间的电缆、光缆汇集到机柜的模块化配线架及光纤配线架中。
➢网络机柜选用19“标准机柜1台；➢电缆配线架选用24口模块式配线架；➢跳线使用双绞线同品牌的原厂模块化跳线；➢跳线配置数量=信息端口数*21.5.6.布线管理及标识方案本布线系统管理及标识遵循ANSI/TIA/EIA-606（CAS T528）《商业楼宇通信基础设施管理标准》。
主要有线缆标签，终端硬件标识和终端位置标识。
综合布线施工方案
1.1综合布线系统施工方案对综合布线系统而言,体现的不仅仅是材料和设备，工程在整个系统中占重要的地位。
因为用户所购买的不仅仅是普通的或者一般的线缆接插件，而应当是整个工程。
所以选择什么产品固然很重要，但最重要的是工程本身。
系统的设计很大程度上依赖于对综合布线的理解；而布线工程的实施在一定程度上讲是一门经验科学。
本公司质量保证的承诺，不是一句空洞的保证，而是由具体保证措施为基础的。
1.1.1水平子系统的布线施工水平子系统完成由接线间到工作区信息出口线路连接的功能.采用走吊顶的轻型装配式电缆桥架的方案，这种方式适用于大型建筑物，为水平线系统提供机械保护和支持装配式槽形电缆桥架是一种闭合式的桥架，安装在吊顶内，从弱电井引向各个设有信息点的房间，再由预埋在墙内的不同规格的线管，将线路引到墙上的暗装铁盒内。
综合布线系统的布线时星形的，线缆量较大，所以线槽容量的计算很重要，按照标准的线槽设计方法，应根据水平线的外径来确定线槽的容量。
即：线槽的横截面积=水平线截面积之和＊3线槽可以根据情况选用不同的规格,为保证线缆的转弯半径，线槽须配以相应规格的分支辅件，以提供线路路由的弯转自如。
如果不能确定信息出口的准确位置,拉线时可先将缆盘在吊顶项内的出线口，待具体位置确定后，再引到各信息出口。
由于铺设水平线缆之前先得铺设线管，在铺设时因当注意不能有连续的两个90度的拐角，若实际情况限制则加过线盒。
1.1.2垂直干线子系统的布线施工垂直干线子系统,是由一连串通过竖井垂直对准的接线间组成的,它的走线设计分为两部分。
1.1.2.1干线的垂直部分垂直部分的作用是提供弱电井内垂直干缆的通道。
这部分采用预留电缆井方式，在每层楼的弱电井中留出专为综合布线大对数电缆通过的长方形地面孔,电缆井的位置设在靠近支电缆的墙壁附近,但又不妨碍端接配线架的地方。
在预留电缆井一侧的墙面上，还应安装电缆爬架或线槽，爬架或线槽的横档上开一排小孔，大对数电缆用紧固绳绑在上面,用于固定和承重,如果附近有电梯等大型干扰源，则应使用封闭的金属线槽为垂直干缆提供屏蔽保护。
建筑与建筑群综合布线系统工程设计规范
建筑与建筑群综合布线系统工程设计规范GB/T50311-2000第1章总则第2章术语和符号2。
1 术语2。
2 符号第3章系统设计第4章系统指标第5章工作区第6章配线子系统第7章干线子系统第8章设备间第9章管理第10章建筑群子系统第11章电气防护、接地及防火第12章安装工艺要求12.1 一般规定12。
2 设备间12.3 交接间12。
4 电缆12。
5 工作区第13章本规范用词说明第1章总则第1。
0。
1条为了适应经济建设高速发展和改革开放的社会需求，配合现代化城市建设和信息通信网向数字化、综合化、智能化方向发展，搞好建筑与建筑群的电话、数据、图文、图像等多媒体综合网络建设，制定本规范。
第1。
0.2条本规范适用于新建、扩建、改建建筑与建筑群的综合布线系统工程设计.第1。
0。
3条综合布线系统的设施及管线的建设，应纳入建筑与建筑群相应的规划之中。
第1。
0.4条综合布线系统应与大楼办公自动化（OA）、通信自动化（CA）、楼宇自动化（BA)等系统统筹规划，按照各种信息的传输要求,做到合理使用，并应符合相关的标准.第1。
0。
5条工程设计时，应根据工程项目的性质、功能、环境条件和近、远期用户要求，进行综合布线系统设施和管线的设计.工程设计必须保证综合布线系统的质量和安全,考虑施工和维护方便，做到技术先进、经济合理.第1.0。
6条工程设计中必须选用符合国家有关技术标准的定型产品。
未经国家认可的产品质量监督检验机构鉴定合格的设备及主要材料,不得在工程中使用。
第1。
0。
7条综合布线系统的工程设计,除应符合本规范外,尚应符合国家现行的相关强制性标准的规定.第2章术语和符号2.1 术语第2。
1.1条建筑与建筑群综合布线系统gneric cabling system for building and campus 建筑物或建筑群内的传输网络.它既使话音和数据通信设备、交换设备和其他信息管理系统彼此相连，又使这些设备与外部通信网络相连接.它包括建筑物到外部网络或电话局线路上的连线点与工作区的话音或数据终端之间的所有电缆及相关联的布线部件。
综合布线设计方案
XX项目综合布线设计方案KRONE Integrated Structured Solution 设计编号：WM-05/11/2004xx安装工程公司第一章 XX项目综合布线系统总体设计1 设计原则XX项目项目的结构化综合布线系统（PDS）的建设是一个综合的、统一的信息系统工程，将满足当前和将来网络通讯技术的发展，实现语音、数据和图像信息的传输。
本方案将提供全面完整和可扩展性强的解决方案，以实现系统实施灵活性和xx。
方案在设计中充分理解用户对xx工程建设的要求，对系统现在以及将来的应用及连接需求进行综合分析，在系统需要扩容和扩展时而进行下一步实施时，可以方便并且平滑的实现。
为了满足业主的需求，本综合布线系统方案设计遵循以下原则： 实用性：满足校园的电话通信系统、办公自动化和计算机网络系统对布线的需求。
能兼容话音、数据、图象的传输，并可于外部网络连接。
灵活性：为开放式结构，能支持话音及多种计算机数据系统，在应用上能支持会议电视、多媒体等系统的需要。
即任一信息点能够连接不同类型的设备，如计算机、打印机、终端或电话、传真机。
模块化：布线系统中，除去固定在建筑物内的线缆外，其余所有的接插件都是积木式的标准件，以方便管理和使用；扩充性：布线系统是可扩充的，以便将来有更大的发展时，很容易将设备扩展进去。
本方案采用树状星型结构，以支持目前和将来各种网络的应用。
通过跳线和不同的网络设备，可以实现各种不同逻辑拓扑结构的网络，系统扩充时仅需在相关的“树叉”上添入新的线缆就可以实现；标准性：满足最新、最高的布线系统标准（如国家标准：CECS 72:97和CECS 89:97、国际标准：ISO/IEC 11801、xx标准：EN50173等），本方案要求可满足目前超五类技术标准的要求；可靠性：在设计中充分考虑到系统的长期可靠性。
本方案从力的作用方向出发，以具有高可靠性的机柜型配线系统为核心，添入了使线缆不会对模块产生拉力的线缆管理器和不会对RJ45头产生拉力的跳线管理器，努力提高系统可靠性和xx；经济性：在满足应用要求的基础上，尽可能降低造价，实现最优的性能价格比。
综合布线系统设计方案（通用5篇）
综合布线系统设计⽅案（通⽤5篇）综合布线系统设计⽅案 ⼀、什么是教案 教案是教师为顺利⽽有效地开展教学活动，根据课程标准，教学⼤纲和教科书要求及学⽣的实际情况，以课时或课题为单位，对教学内容、教学步骤、教学⽅法等进⾏的具体设计和安排的⼀种实⽤性教学⽂书。
教案包括教材简析和学⽣分析、教学⽬的、重难点、教学准备、教学过程及练习设计等。
⼆、综合布线系统设计⽅案（通⽤5篇） 为了确保事情或⼯作得以顺利进⾏，常常需要预先准备⽅案，⽅案是阐明具体⾏动的时间，地点，⽬的，预期效果，预算及⽅法等的企划案。
那么什么样的⽅案才是好的呢？下⾯是⼩编为⼤家整理的综合布线系统设计⽅案（通⽤5篇），仅供参考，⼤家⼀起来看看吧。
综合布线系统设计⽅案1 ⼀、需求分析 综合布线系统是酒店智能化系统的信息⽹络基础，本设计注重系统的质量、科学性、先进性、可靠性及安全性，易扩展，同时本设计兼顾考虑酒店的应⽤特点，将来发展的需要。
因此，在系统设计和产品选型中重点关注布线产品的质量、布线系统的模块化、以及系统的安全性、可管理性和可维护性。
酒店综合布线系统的⽬标是：以系统规范为指导，以具有当前国际领先⽔平的综合布线技术、计算机技术、通讯技术和⾃动化技术为⽀撑，建⽴⼀套统⼀规划、⾼度集成的布线系统，为酒店计算机⽹络系统数据、图像及控制信号提供统⼀的传输线路、设备接⼝和⾼质量的传输性能。
全⾯实现酒店计算机通信⽹络的通讯、办公、管理⼿段的智能化、集成化，把酒店计算机通信⽹络建成⼀个⾼起点、⾼标准、功能设施⼀流、且具有⾼开放性和平滑升级性的⽹络平台。
同时，该布线系统兼顾了计算机⽹络系统未来的发展要求，提供15年保证；在酒店⼤楼增加新系统时，对新设备提供信号传输的⽀持。
作为酒店智能化系统的基础平台－综合布线系统将为整个酒店的语⾳通信、宽带数据、图像联⽹、酒店管理系统及⽹站建设提供⾼质量的传输通道。
酒店⼤楼内的各个功能区通过⾼性能的结构化综合布线系统连接起来，组成⼀套具备⾼传输带宽的、结构化的信息⾼速公路。
议布线电缆桥架设计技术
议布线电缆桥架设计技术【摘要】：缆桥架是如今建筑工程电气施工中常见的电缆敷设方式，阐述了在综合布线系统中桥榘是如何设计以及在系统的安装过程。
【关键词】：电缆桥架；智能建筑；综合布线引言电缆桥架具有结构紧凑合理、承载能力强、配置灵活、安装方便、规格齐全等优点，它广泛用于各个领域，比如计算机网络工程、消防工程、弱电系统工程、广播电视等都少不了电缆桥的使用。
有了电缆桥架，电缆线路的敷设以及高层建筑的网络布线比以前更加整齐、美观、规范，不仅如此，工程设计也显得标准和通用，不仅为美化环境提供了新途径，也为安全生产奠定了一定的基础。
电缆桥架应用广、强度大，结构轻、造价低、施工简单、配线灵活、安全标准、外形美观，对技术改造、扩大电缆、维护检修带来方便。
一、桥架的分类及特性分析电缆桥架主要由托盘、梯架等构成，用作支撑电缆，并具有连续的刚性结构体系。
电缆桥架应该根据实际情况选用，其安装也应该因地制宜，应随工艺管道架空敷设，电缆桥架可楼板，梁下安装；可室内外墙壁、柱壁、隧道、电缆沟壁上的侧装；可在露天立柱或支墩上安装。
可水平、垂直敷设，可转角、T字形、十字形分支；可调宽、调高、变径等。
具有安装使用灵活的优点．按照其结构型式可以分为以下四类：梯型桥架、槽型桥架、托盘式桥架、线槽。
按照其材质可以分为以下四类：钢制桥架、不锈钢桥架、铝合金桥架、有机材料、阻燃防火桥架。
梯式电缆桥架：这种电缆桥架重量轻、成本低、造型别致、通风散热性能好。
它适用于一般直径较大电缆的敷设，尤其是对于高、低压电力电缆的敷设具有更好地效果。
槽式电缆桥架：它是一种全封闭型电缆桥架。
它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。
槽式电缆桥架最适用于通信电缆、铺设计算机电缆、弱电系统电缆、热电偶电缆及其它高灵敏系统的控翩电缆等。
托盘式电缆桥架：这种类型的电缆广泛应用于石油、化工、电力、电视电讯等方面，可以说是这些领域的理想敷设装置。
托盘式电缆桥架重量轻、载荷大、造型美观、结构简单、安装方便、散热透气性好，既适用于动力电缆的安装，也适用于控制电缆的铺设．二、桥架选择应考虑的几种因素1.电缆桥架的荷载电缆桥架的荷载分为动荷载、静荷载和附加荷载。
综合布线系统工程设计规范
综合布线系统工程设计规范综合布线系统工程设计规范旨在为综合布线系统的科学设计，勘测，施工，安全检测和维护保险提供指导。
其中包括工程技术标准，施工规范、安全技术规范、维修和保养技术要求、材料技术要求和精度要求等内容。
一、布线系统总体目标布线系统的总体目标是为信息技术系统提供安全、可靠、高效、经济可行的数据和语音通信传输连接。
二、基本原则1、安全性：遵守有关法律法规，保证安全性，不影响常规操作；（2）可靠性：信号传输可靠，电气连接、电缆连接要稳定，同时具备可扩展性；（3）高效性：采用高性能的技术、设备和通信系统，保证灵活的使用性；（4）经济性：系统设计考虑性价比，并考虑可扩展性和未来发展；（5）环保要求：合理设计设备用电和温度湿度等，实现节能减排，提高设备使用寿命。
三、技术标准（1）选择场地：应选择空间宽敞，表面平整，环境温度、湿度合适的场地，使布线系统能够合理布局，保证整个工程的一致性；（2）人员素质：综合布线系统的设计、敷设和保养人员应具备对有关产品的专业知识，进行施工要经过专业人士的技术认证；（3）硬件技术标准：采缆要求、电缆插座尺寸、网络交换机类型和性能等要根据系统要求进行选择；（4）软件技术标准：主要包括系统管理软件、安全防护软件和路由软件等；（5）信号标准：综合布线系统的信号完整，信到及时，满足系统的要求；（6）保养及技术支持：定期对系统进行保养，进行软件维护，技术升级优化等，对用户提供可靠、及时的技术支持。
四、施工安全规范（1）建立施工组织机构，健全施工计划，按质量标准施工；（2）制定安全操作规程，严格执行国家安全标准；（3）定期检测电缆线路，保证电气连接牢固；（4）设置防水、防潮措施，保证设备能够正常工作；（5）电缆、电阻及绝缘测量项目要严格按照国家安全规定执行。
五、材料和精度要求（1）采用质量合格的材料，符合国家的电气安全标准，如布线桥架、电缆、电源接头等；（2）布线精度要求：电缆直线度、折线密度、电缆变化位置以及跳线、支架安装及垂直度等，电缆要求保持竖直，电缆夹具间隙相等；（3）布线距离及接头要求：根据布线的要求，控制布线的距离，保证布线平滑无节段性，并且插头配置规范，保证布线的整齐美观。
综合布线、网络管线布设方案
综合布线、网络管线布设方案1. 用户需求1.1. 系统设计目标综合布线系统包含了语音通信和计算机局域网络，涉及的传输介质有光纤、大对数线缆、双绞线等。
总体设计思路：“统一设计、统一规划、统一施工、统一管理”的原则。
建立一套先进、完善的综合布线系统，为高性能的网络设备提供平台，为各种应用，包括语音、数据等应用系统提供接入方式，既充分满足各功能区域当前的使用需求，又考虑系统将来发展的需要，从而实现系统配置灵活、易于管理、易于维护、易于扩充的目的。
系统设计结构严格按照工作区子系统、水平子系统、管理间子系统、主干子系统、设备间子系统及建筑群子系统共六个子系统进行划分和组成。
竣工后的综合布线系统应能为各种智能化应用提供开放式布线结构，系统配置灵活、易于扩充、易于管理、易于维护。
建成后的系统应满足相关的国际标准和国家标准。
1.2. 系统建设原则（1）系统应采用模块化、开放式结构，在保证系统可靠性、先进性的同时，本着经济、实用、合理的原则，使系统具有良好的性能价格比，使系统的档次与整体建筑水平相匹配。
（2）选用优秀的技术解决方案，采用国内外成熟的先进技术和设备，确保系统的先进性和开放性、兼容性和扩展性、适应性和应变性、安全性和可靠性。
以保证系统有长久的生命力。
（3）系统配置应采用有长期动态寿命的产品，不应采用过渡性的技术及产品。
既能满足当前的要求，也能经得起科技进步与时间的考验。
（4）具有鲜明的大楼智能系统专业性，区别一般的智能化系统，能为智能管理的高效运作提供充分的条件和优越的环境。
（5）系统整体上应达到较高水准。
1.3. 设计指导思想（1）实用性：系统的规划设计与实施必须符合智能管理的实际需要，充分考虑投资的合理性。
不片面追求系统的先进性和超前性，以防止造成投资的浪费。
根据本工程实际情况，明确服务功能和服务对象，通过功能需求和投资分析，制订出合理的方案，设计一步到位、确保主要功能的实现。
（2）可靠性：系统应达到本“技术文件要求”的功能，并具有长期稳定工作的能力。
综合布线桥架施工方案
综合布线桥架施工方案一、引言综合布线桥架是建筑中不可或缺的一项重要设施，它支撑着各种网络电缆、通讯线路等设备，为建筑内部提供了有序的布线环境。
在建筑施工中，综合布线桥架的施工方案设计十分关键，不仅关系到施工进度和质量，更直接影响到建筑使用后的设备运行和维护。
因此，合理且有效的综合布线桥架施工方案是必不可少的。
二、施工前准备在进行综合布线桥架施工之前，首先需要进行详细的施工准备工作。
这包括对施工现场的勘测与设计，确定布线桥架的位置、走线方向和数量等。
同时，还需要准备好必要的施工工具和材料，确保施工过程中能够顺利进行。
三、施工流程1. 安装主桥架首先在建筑内部确定主桥架的位置，按照设计要求进行固定和安装。
主桥架是整个布线系统的支撑主体，其安装质量和稳固性直接关系到后续设备的布置和使用效果。
2. 布线桥架安装在主桥架安装完成后，根据布线设计要求进行综合布线桥架的安装工作。
这包括选择合适的桥架类型和规格，按照设计要求进行布置和固定，同时注意布线桥架之间的连接和横向支撑，确保整个布线系统的稳定和安全。
3. 线缆连接在布线桥架安装完成后，进行线缆的连接工作。
这包括根据设计要求进行线缆的铺设与连接，保证各个设备之间的通讯畅通无阻。
同时，还需要对线缆进行标识和整理，便于后期的维护与管理。
四、施工质量控制在综合布线桥架施工过程中，质量控制是至关重要的环节。
为了确保施工质量，需要在各个施工阶段进行严格的监控和检查，及时发现并纠正问题。
同时，还可以进行施工质量验收，确保整个综合布线桥架系统的稳定性和可靠性。
五、施工注意事项在进行综合布线桥架施工时，需要特别注意以下几点： - 严格按照设计要求进行施工，避免随意更改和调整； - 注意施工现场的安全和整洁，确保施工人员的人身安全； - 注意施工顺序和流程，确保施工进度顺利； - 注意施工质量和细节，确保整个布线系统的稳定和安全。
六、总结综合布线桥架施工方案设计对于建筑施工中的综合布线设施至关重要。
综合布线设计方案(精选)
综合布线设计方案（精选）综合布线系统设计方案篇一一、需求分析综合布线系统是整个学校信息交换的物理层；其承载了学校内的所有数据、语音的数据交换工作。
二、设计原则根据综合布线设计规范之要求，本项目将遵循综合布线系统原则，即标准化、模块化、先进性、综合性、灵活性、可靠性、可扩充性和经济性。
三、设计依据《智能建筑设计标准》（gb/t50314-2023）《智能建筑工程建设标准》（dbj14-s5-2004）《智能建筑工程质量验收规范》（gb/t50339-2003）《民用建筑电气设计规范》jgj/t16-92gbj 16-87建筑设计防火规范yd/t926 1－2－1997学校通信综合布线系统行业标准《电子计算机机房设计规范》(gb50174-93)《民用建筑电气设计规范》(jgj/t16-92)四、系统设计1、总体设计本工程利用综合布线系统作为实现各种语音、图像、数据信息交换传递的基础。
按综合配置设计，整个综合布线系统采用三级星形网络拓朴结构，数据建筑群配线架cd和配线设备bd置于网络设备机房内（设备间）。
楼层配线架fd置于每层的弱电机房内（电信间），楼层配线架fd至楼层区域配线箱（te），包括至每个数据端点（to）的距离不应超过90米。
从bd至每个楼层fd，光纤传输主干采用48芯万兆光纤。
垂直主干光纤网络采用以太网络结构。
2、系统组成及结构根据eia/tia568a，iso/iecis 118o1及我国的标准，布线系统可划分为六个独立的子系统：1)工作区子系统 (work area subsystem)2)水平子系统 (horizontal subsystem)3)垂直主干子系统 (riser subsystem)4)设备间子系统 (equipment subsystem)5)管理区子系统 (administration subsystem)6)建筑群子系统 (campus subsystem)3.1工作区子系统3.1.1布点原则工作区子系统由信息插座延伸到工作站终端的用户连接电缆及适配器组成。
综合布线系统设计方案
综合布线系统设计方案XXX科技有限公司20XX年XX月XX日目录一系统概述 (2)二系统组成 (2)三设备部署 (4)四系统划分 (5)一系统概述整个布线系统由工作区子系统、水平干线子系统、管理子系统、垂直干线子系统、设备间子系统及建筑群子系统等六个子系统构成，并且选用星型结构，自插座至楼层配线架，最后通过数据/语音主干线缆统一连接至主设备间配线架，以便于集中式管理，充分考虑了高度的可靠性、高速率传输特性、灵活性及可扩充性。
二系统组成综合布线系统示意图根据项目需求，综合布线系统分为内网和外网两部分，具体要求如下：（一）、外网外网采用FTTH的方式，由工作区子系统、水平子系统、管理子间系统、垂直干线子系统、设备间子系统构成。
1.工作区子系统:计算机网络信息插座选用六类RJ45插口模块，语音信息插座选用语音4芯电话模块，带倾斜防尘的面板。
并采用86H暗盒及墙型面板，未特别标明的场合安装高度底距地0.3m，与强电插座外沿水平距离为0.2m。
2.水平子系统:水平子系统数据电缆采用超六类八芯非屏蔽双绞线，语音电缆采用4芯电话线到多媒体箱，多媒体箱内设置语音、数据、路由器模块（预留ONU安装位置及支架，ONU由运营商负责实施），从多媒体箱到分光分纤箱采用两芯皮线多模光纤负责语音和数据的接入。
3.管理间子系统:设置在楼层分光分纤箱（常规只做预留空箱给各个运营商）。
4.垂直子系统：采用单模光纤，连接到分光分纤箱。
（常规由运营商敷设）（二）、内网内网主要由工作区子系统、水平子系统、管理子间系统、垂直干线子系统、设备间子系统构成。
1.工作区子系统:电话及计算机网络信息插座选用六类RJ45插口模块，带倾斜防尘的面板。
并采用86H暗盒及墙型面板，未特别标明的场合安装高度底距地0.3m，与强电插座外沿水平距离为0.2m。
2.水平子系统:水平子系统电缆采用超六类八芯非屏蔽双绞线，沿垂直、水平金属桥架及JDG(SC)管敷设。
综合布线工程安装工艺要求设计规范
综合布线工程安装工艺要求设计规范一、工作区1.1 工作区信息插座的安装宜符合下列规定：1安装在地面上的接线盒应防水和抗压。
2安装在墙面或柱子上的信息插座底盒、多用户信息插座盒及集合点配线箱体的底部离地面的高度宜为300mm。
1.2 工作区的电源应符合下列规定：1每1个工作区至少应配置1个220V交流电源插座。
2工作区的电源插座应选用带保护接地的单相电源插座，保护接地与零线应严格分开。
二、电信间2.1电信间的数量应按所服务的楼层范围及工作区面积来确定。
如果该层信息点数量不大于400个，水平缆线长度在90m范围以内，宜设置一个电信间；当超出这-范围时宜设两个或多个电信间；每层的信息点数量数较少，且水平缆线长度不大于90m的情况下，宜几个楼层合设一个电信间。
电信间主要为楼层安装配线设备(为机柜、机架、机箱等安装方式)和楼层计算机网络设备(HUB 或SW)的场地，并可考虑在该场地设置缆线竖井、等电位接地体、电源插座、UPS 配电箱等设施。
在场地面积满足的情况下，也可设置建筑物诸如安防、消防、建筑设备监控系统、无线信号覆盖等系统的布缆线槽和功能模块的安装。
如果综合- 1 -布线系统与弱电系统设备合设于同-场地，从建筑的角度出发，称为弱电间。
2.2电信间应与强电间分开设置，电信间内或其紧邻处应设置缆线竖井。
2.3电信间的使用面积不应小于5m2，也可根据工程中配线设备和网络设备的容量进行调整。
一般情况下，综合布线系统的配线设备和计算机网络设备采用19”标准机柜安装。
机柜尺寸通常为600mm(宽)x 900mm(深)x 2000mm(高)，共有42U的安装空间。
机柜内可安装光纤连接盘、R.145(24口)配线模块、多线对卡接模块(100对)、理线架、计算机HUB／SW设备等。
如果按建筑物每层电话和数据信息点各为200个考虑配置上述设备，大约需要有2个19”(42U)的机柜空间，以此测算电信间面积至少应为5m2(2.5mX 2.0m)。
简述综合布线系统设计的一般步骤
简述综合布线系统设计的一般步骤
综合布线系统设计一般分为以下步骤：
1.需求分析：了解用户的需求，包括网络的规模、使用频率、电缆种类等等。
2.设计：根据需求分析，确定各个设施（如工作区、设备房、服务器房、机房等）的结构布置，设计合理的电缆路径。
3.电缆选型：选用合适的电缆种类，并对其性能进行分析和比较，根据需求和性能来选择最合适的电缆。
4.布线方案：制定一份布线方案，包括电缆布线图、接线图、设备架布置图、设备连线图等。
5.实施：按照布线方案进行实施，包括预先敷设电缆管、电缆桥架，接线架、面板、连接器的安装等工作。
6.测试与调整：经过实施后，需要测试各个终端设备之间的连接是否正常，进行调试和优化，使网络性能最大化。
7.运行和维护：对综合布线系统进行日常维护和管理，修复软、硬件故障、更换老化设备、内部定期检查、备份数据等等操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
综合布线系统电缆桥架工程设计
智能建筑的弱电系统，通常有多个信息监控和通信设施诸如BA（楼宇自动化）、OA（办公自动化）、CA（通信自动化）等相应的系统组成，以BA为例，除了建筑物本身的供电、供排水、空调、电梯和停车场等设施配置必要的信息监控外，还有SA（安保自动化）、FA（消防自动化）等若干个子系统，实现系统集成或部分系统集成。
根据建筑主体的功能需求来确定其等级和内容，这些系统包括不同类别的电缆和导线，其中有些是属于有源缆线（电源电压一般为DC12/24/48V 和AC220V），有些则是无源电（光）缆线（如数据电缆、视频同轴电缆等），因此，在布线方式和路由选择的排列进行设计时，应该加以区别，不但应该符合规范的要求，还要考虑布线的安全性、可扩性、经济性和美观，便于维修，电缆桥架作为承载各种电缆敷设的载体，从属于布线的需要，同样应遵循上述原则加以实施。
由于建筑物内多种管线平行交叉，空间有限，特别是大型写字楼、金融商厦、酒店、场馆等建筑，信息点密集，缆线敷设除了采用楼板沟槽和墙内埋管方式外，在竖井和屋内天棚吊顶内广泛采用电缆桥架，提供不同走向的布线，弱电系统的各种缆线分类布放在桥架内，其最佳路由选择和安装方式要根据走向的要求，并结合建筑结构和空调、电气等管线协商的位置加以确定，无源缆线不能与有源电缆并排铺设，受条件所限铺放同一桥架内，其间必须采用金属隔板分设，引出的缆线尽量避免平面交叉，桥架穿越楼板，墙体或伸缩缝时，应该在建筑图上标出予留相应的空洞和位置，避免因遗漏等到施工时临时钻空，可能伤及土建结构。
为了防止电磁辐射的干扰（EMC）,在桥架的设计中，应考虑桥架的封闭性。
一、桥架结构
电缆桥架分为槽式、托盘式和梯架式等结构，由支架、托臂和安装附件等组成。
（参见图1所示），选型时应注意桥架的所有零部件是否符合系列化、通用化、标准化的成套要求。
建筑物内桥架可以独立假设，也可以附设在各种建（构）筑物和管廊支架上，应体现结构简单，造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理，安装在建筑物外露天的桥架，如果是在邻近海边或属于腐蚀区，则材质必须具有防腐、耐潮气、附着力好，耐冲击强度高的物性特点。
为了减轻重量还可以采用铝合金电缆和玻璃钢桥架，其外形尺寸，荷载特性均与钢质桥架基本相近，由于铝、钢比重不同（A1=2.7，Fe=7.86）按重量计算，铝钢之比约为1 : 3,根据两种材质的市场价折算，铝合金桥架的造价费用较之同类镀锌钢桥价要高出1.5~2.0 倍，铝合金桥架具有美观，重量轻、安装方便等优点，近年来，铝合金桥架已在有的工程中加以应用。
二、桥架荷载及荷载特性
1、电缆桥架的荷载
电缆桥架的荷载分为荷载、动荷载和附加荷载。
静荷载是指敷设在电缆桥架内的电缆种类、根数、每根的外径重量/单位长度，按电缆敷设的不同路由分别列表统计。
动荷载是指电缆桥架安装和维护过程中施工维修人员的重量。
对于轻型电缆桥架，一般不考虑动荷载，即不允许在桥架上站（行）人，如果需要考虑站人，则应将跨距适当缩小。
附加荷载仅在室外是指冰雪、风和电磁力所形成的荷载，它与安装场所的地区自然气象条件和带电体的性质有关，设计中应根据各种条件加以计算。
2、选用桥架的步骤
(1) 确定桥架宽度、层数、支撑点的型式和间距、以及电缆在各层桥架上的分布。
⑵计算每层电缆的均布荷载(kN/ m2), 初步确定桥架的型号、规格。
(3) 按最大的电缆总均布荷载值来验算桥架强度。
验算式如下：Q使用=q1+q2式中：q1 --电缆
的均布荷载(各层的均布荷载中取最大值)(kN/ m2), 均布荷载是托盘、梯架或电缆槽的荷载；q2--考虑电缆敷设或检修时，人的重量等效的均布荷载(kN/ m2 ) ,q2值的计算，人的重量一般按p=90kg计。
表
示集中荷载和均布荷载的弯距如图2按最大弯距相等的条件折算：令p c /4=q2 c 2/8 则q2=2p/ c
P=90kg二q2=180/ c式中：P--1 人的荷载(kg) c --1 个支撑点间距(若支点间距不等时取最大值)(m)
q2--1 人的等效均布荷载(kg/m)，根据上述初步确定的桥架型号、规格及支点间距，查阅生产厂家的样
本资料，反复核查间距和桥架型号，直至满足负荷要求为止。
⑷挠度
挠度值如何取定，目前尚无明确的规定，在重负区显然应考虑减小绕度，这意味着钢材的用量会相应增加，因此，计算时只要充分利用钢材的最大允许应力，并保证有足够的安全系数，一般最大挠度与跨距(支撑点间距)之比取1/250~1/150 为宜。
二、桥架的胀缩问题
由于环境温度变化，钢质电缆桥架会出现热胀冷缩的现象。
室外桥架受温度影响较大例如环境最高温度为40 C ,最低温度为-20 C，则电缆桥架的最大收缩量按下式求得：△ t=11.2 x 10-6 x 60deg(度)x 1000mm,此得出结论：温差为60 C时，△ c =0.672mm/m，差为50 C 时，△ c =0.560mm/m ,差为40 C 时，△ c =0.448mm/m 。
工程设计中直线段电缆桥架应考虑伸缩接头，伸缩接头的间距建议按以下取定：<BR>当温差为40 C时为50m;<BR>当温差为50 C时为40m;当温差为60 C时为40m;
三、接地
根据规范的有关规定，镀锌电缆桥架进行良好的接地。
(1) 镀锌电缆桥架直接板每个固定螺栓接触电阻应小于0.005 Q，此时电缆桥架可作为接地
干线(喷粉电缆桥架不宜作接地干线)，每个电缆桥架的电阻值可按下式计算：<BR>r=P.L/S<BR> 式中：P=15 X 10 Q -6/cm(20 C ) ；<BR>L= 长度按100mm计算；<BR>S=截面积cm2。
(2) 梯架于托盘的单位电阻值见表2。
表2梯架于托盘的单位电阻值
(3) 电缆槽的单位电阻值见表3
(4) 当电缆桥架安装连接程整体后，每根梯边(或每个电缆槽)的电阻为：R= L( r + 1/3 r，)
式中：R --梯边，即(电缆槽)全长总电阻(m Q ) ; r --梯边单位长度电阻(mQ / m) r，--直接板固定螺栓接触电阻。
五、桥架设计及安装要求
1、电缆桥架作为布线工程的一个配套项目，目前尚无专门的规范指导，个生产厂家的规格程
式缺乏通用性，因此，设计选型过程应根据弱电各个系统缆显得类型、数量，合理选定适用的桥架。
(1) 确定方向：根据建筑平面布置图，结合空调管线和电气管线等设置情况、方便维修，以
及电缆路由的疏密来确定电缆桥架的最佳路由。
在室内，尽可能沿建筑物的墙、柱、梁及楼板架设，如许利用综合管廊架设时，则应在管道一侧或上方平行架设，并考虑引下线和分支线尽量避免交叉，如无其它管架借用，则需自设立(支)柱。
(2) 荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。
(3) 确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格，托臂的长度，支柱的长度、间距，桥架的宽度和层数。
(4) 确定安装方式：根据场所的设置条件确定桥架的固定方式，选择悬吊式、直立式、侧壁式或是混合式，连接件和紧固件一般是配套供应的，此外，根据桥架结构选折相应的盖板。
(5) 绘出电缆桥架平、剖面图，局部部位还应绘出空间图，开列材料表。
2、如与电力电缆桥架合用时，应将电力电缆和弱电电缆各直一侧，中间采用隔板分隔。
3、弱电电缆与其它低电压电缆合用桥架时，应严格执行选择具有外屏蔽层的弱电系统的弱电电缆，避免相互间的干扰。
4、其它安装要求
(1) 电缆桥架由室外进入建筑物内时，桥架向外的坡度不得小于1/100。
(2) 电缆桥架与用电设备交越时，其间的净距不小于0.5m。
⑶ 两组电缆桥架在同一高度平行敷设时，其间净距不小于0.6m。
(4) 在平行图上绘出桥架的路由，要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高，如能绘制桥架敷设轴侧图，则对材料统计将更精确。
直线段：注明全长、桥架层数、标高、型号及规格。
＜BR＞拐弯点和分支点：注明所用转弯接板的型号及规格。
＜BR＞升降段：注明标高变化，也可用局部大样图或剖面图表示。
(5) 桥架支撑点，如立柱、托臂或非标准支、构架的间距、安装方式、型号规格、标高，可同意在平面上列表说明，也可分段标出用不同的剖面图、单线图或大样图表示。
