城市测量规范1 城市测量1.1城市平面控制测量《城市测量规范》CJJ-8-992.1.3 城市平面控制网的等级划分,GPS网、三角网和边角组合网依次为二、三、四等和一、二级导线网则依次为三、四等和一、二、三级。

当需布设一等网时,应另行设计,经主管部门审批后实施。

2.1.4一个城市只应建立一个与国家坐标系统相联系的,相对独立和统一的城市坐标系统,并经上级行政主管部门审查批准后方可使用。

城市平面控制测量坐标系统的选择应以投影长度变形值不大于2.5cm/km为原则主,并根据城市地理位置和平均高程而定。

2.1.5 城市平面控制网未能与国家三角网联结或联测国家点确有困难时,应在测区中央附近采用GPS定位或测定天文方位角,作为城市控制网的定向依据。

2.1.6 城市平面控制网观测成果的归化计算应根据观测方法和成果使用的需要,采用我国1980西安坐标系或继续沿1954用北京坐标系,采用大地坐标系的地球椭球基本参数应符合附录A的规定。

2.1.8 三角网的主要技术要求应符合下列规定:1 各等级三角网主要技术要求应符合表2.1.9的规定。

2.1.10 边角组合网的主要技术要求应符合下列规定2 各等级边角组合网中边长和边长测量的主要技术要求应符合表2.1.10的规定。

附录A 大地坐标系的地球椭球基本参数2.2.7 各等级控制点均应埋设永久性的标石,二、三、四等点应埋设盘石和柱石,两层标石中心的偏离值应小于3mm。

标志中心应具有明显、耐久的中心点。

2.2.10 造标、埋石工作结束后,各等级控制点均应绘制点之记。

二、三、四等控制点应办理标志委托保管手续,觇标和标石应定期巡视检查和维修。

2.3.1 水平角观测所用的经纬仪,应进行严格的检验。

2.3.0 各等级三角测量水平角观测技术要求应符合表2.3.9的规定。

2.3.10 各等级导线测量水平角观测的技术要求应符合表2.3.10的规定。

2.3.11 方向观测法各项限差应符合表2.3.11的规定。

测量规范

测量规范

测量一、一般规定1、水准测量执行“分级管理,分级测量”原则,即基本水准点从引据水准点进行引测;校测水准点从基本水准点引测;水尺零点高程从校核水准点引测。

特殊情况下引据水准点可直引测校核水准点;基本水准点引校测水尺零点高程。

2、基本水准点高程的变动,应经2次及以上符合规定的方法测量确定。

高程变动值不大(在10mm之内)或变动值在10mm以上但在测量充许误差范围内,其采用高程暂不改动;若高程采用值发生变动,应由省局批准。

3、校核水准点高程经校测变动值在10mm之内暂不改动采用高程;超过10mm应复测证实其高程确已变动后方可更改高程。

校核水准点高程变动由地区局批准,并报省局备案。

4、基本水准点与校核水准点经联测发现有两个以上高程发生变动,变动形态出现复杂情况时,应由其它高级水准点进行联测,搞清变动原因并慎重处理。

5、水准测量(1)水准点经多年检测高程稳定,应在逢“0”、“5”年份校测一次。

建立有高程自校系统的测站,基本水准点高程未变动的,应逢“0”或“5”年份校测一次,具体校测时间由地区局确定。

(2)校核水准点自校系统不少于3个高程点,点与点的距离:山区应大于200m;平原地区大于500m。

自校系统应每年联测一次,当发现有变动迹象时应及时与基本水准点联测。

6、水尺零点高程校测应符合下列规定:(1)倾斜式水尺在一个斜面上时,应不大于2m间隔进行水尺零点高程测量,如P1(0.00)、P2(2.00)、P1(4.00)等(0.00、2.00等为置尺点水尺读数)。

(2)对受地形条件限制的测站,水准测量单站视距前后差要求可适当放宽,但不得大于2m(对三丝读数不作要求)。

(3)当采用水准仪观测水尺读数进行零点高程测量时,应变换仪器高度2次及以上。

7、大断面岸上部分测量当使用水准仪测量有困难时,可使用全站仪、GPS、经纬仪极坐标交会法,并应符合下列规定:(1)使用全站仪进行高程测量时,其天顶距应控制在5°内;受地形限制,特殊情况应控制在10°内,当采用直接量距法测量起点距的,水边起点距应用其它仪器校核,其误差应小于1/500。

卫星定位城市测量规范CJJT73-2010

卫星定位城市测量规范CJJT73-2010

中华人民共和国行业标准全球定位系统城市测量技术规程Technical Specification for Urban Surveying Using Global Positioning SystemCJJ73—2010Xxxxx 北京目录1 总则 (1)2 术语、符号和代号 (2)2.1 术语 (2)2.2 符号 (4)2.3 代号 (6)3 基本规定 (7)3.1 精度等级 (7)3.2 坐标系统 (9)3.3 时间 (10)4 城市连续运行基准站网(CORS)建设 (11)4.1 一般要求 (11)4.2 CORS基准站网的布设 (12)4.3 基准站建设 (13)4.4 通讯网络建设 (16)4.5 管理中心建设 (17)4.6 服务中心建设 (19)4.7 坐标联测 (20)4.8 系统测试 (22)4.9 成果提交 (24)4.10 系统维护 (25)5 城市GNSS网的建设 (28)5.1 一般规定 (28)5.2 选点及埋石 (29)5.3 GNSS测量 (31)5.4 数据处理 (36)5.5 质量检查与技术总结 (39)6 GNSS RTK测量 (42)6.1 一般规定 (42)6.2 仪器设备 (42)6.3 单基站RTK测量 (43)6.4 网络RTK测量 (46)6.5数据处理与检验 (47)6.6 成果提交 (48)7 GNSS高程测量 (49)7.1 一般规定 (49)7.2 技术要求 (49)7.3 数据处理与检验 (52)7.4 成果提交 (54)附录A 地球椭球和参考椭球的基本几何参数 (55)附录B 直角坐标系间相互转换的常用方法 (56)附录C 连续运行基准站点之记 (59)附录D 连续运行基准站观测墩埋设及规格 (60)附录E 通信设备登记表 (62)附录F 系统维护日志表 (63)附录G GNSS控制点的标志、标石和造埋规格 (64)附录H GNSS控制点点之记 (67)附录J 光学对点器的检验与校正 (68)附录K 接收机内部噪声水平用零基线检验的方法 (69)附录L 天线相位中心稳定性的检验 (70)附录M GNSS外业观测手簿 (71)附录N GNSS高程异常拟合的常用方法 (72)附录Q GNSS RTK外业观测手簿 (77)1 总则1.0.1 为了统一全球导航卫星系统(GNSS)技术在城市测量中的应用,为城市规划、建设与管理以及科学研究等提供准确、适时、可靠的空间地理信息,制定本规程。

地形测量技术总结ok

地形测量技术总结ok

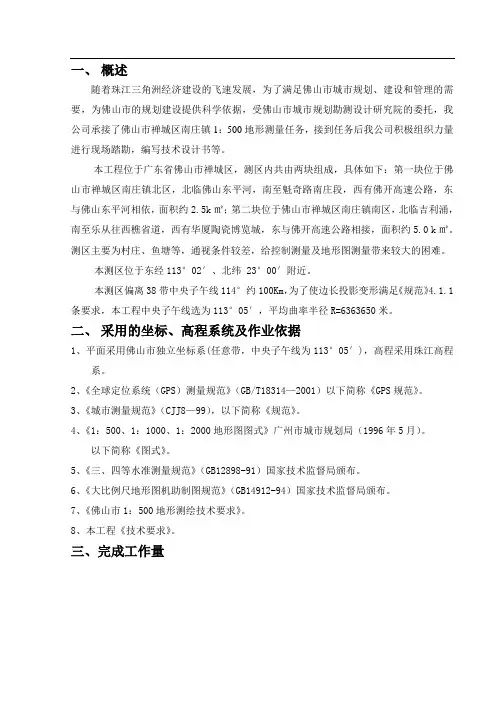

一、概述随着珠江三角洲经济建设的飞速发展,为了满足佛山市城市规划、建设和管理的需要,为佛山市的规划建设提供科学依据,受佛山市城市规划勘测设计研究院的委托,我公司承接了佛山市禅城区南庄镇1:500地形测量任务,接到任务后我公司积极组织力量进行现场踏勘,编写技术设计书等。

本工程位于广东省佛山市禅城区,测区内共由两块组成,具体如下:第一块位于佛山市禅城区南庄镇北区,北临佛山东平河,南至魁奇路南庄段,西有佛开高速公路,东与佛山东平河相依,面积约2.5k㎡;第二块位于佛山市禅城区南庄镇南区,北临吉利涌,南至乐从往西樵省道,西有华厦陶瓷博览城,东与佛开高速公路相接,面积约5.0 k㎡。

测区主要为村庄、鱼塘等,通视条件较差,给控制测量及地形图测量带来较大的困难。

本测区位于东经113°02′、北纬 23°00′附近。

本测区偏离38带中央子午线114°约100Km,为了使边长投影变形满足《规范》4.1.1条要求,本工程中央子午线选为113°05′,平均曲率半径R=6363650米。

二、采用的坐标、高程系统及作业依据1、平面采用佛山市独立坐标系(任意带,中央子午线为113°05′),高程采用珠江高程系。

2、《全球定位系统(GPS)测量规范》(GB/T18314—2001)以下简称《GPS规范》。

3、《城市测量规范》(CJJ8—99),以下简称《规范》。

4、《1:500、1:1000、1:2000地形图图式》广州市城市规划局(1996年5月)。

以下简称《图式》。

5、《三、四等水准测量规范》(GB12898-91)国家技术监督局颁布。

6、《大比例尺地形图机助制图规范》(GB14912-94)国家技术监督局颁布。

7、《佛山市1:500地形测绘技术要求》。

8、本工程《技术要求》。

三、完成工作量四、已知成果的收集及利用情况1、本工程收集到溶洲小学GE47、上元GE27、南庄道班GE65等三个D级GPS点,成果系佛山市独立坐标系成果(中央子午线为113°05′,6°带成果),从检测结果分析,此三点成果可靠,点位埋石稳固,可以作为本工程平面控制起算点。

卫星定位城市测量规范CJJT73-2010

卫星定位城市测量规范CJJT73-2010

中华人民共和国行业标准全球定位系统城市测量技术规程T echnical Specification for Urban Surveying Using Global Positioning SystemCJJ73—2010Xxxxx 北京目录1 总则 (1)2 术语、符号和代号 (2)2.1 术语 (2)2.2 符号 (4)2.3 代号 (6)3 基本规定 (7)3.1 精度等级 (7)3.2 坐标系统 (9)3.3 时间 (10)4 城市连续运行基准站网(CORS)建设 (11)4.1 一般要求 (11)4.2 CORS基准站网的布设 (12)4.3 基准站建设 (13)4.4 通讯网络建设 (16)4.5 管理中心建设 (17)4.6 服务中心建设 (19)4.7 坐标联测 (20)4.8 系统测试 (22)4.9 成果提交 (24)4.10 系统维护 (25)5 城市GNSS网的建设 (28)5.1 一般规定 (28)5.2 选点及埋石 (29)5.3 GNSS测量 (31)5.4 数据处理 (36)5.5 质量检查与技术总结 (39)6 GNSS RTK测量 (42)6.1 一般规定 (42)6.2 仪器设备 (42)6.3 单基站RTK测量 (43)6.4 网络RTK测量 (46)6.5数据处理与检验 (47)6.6 成果提交 (48)7 GNSS高程测量 (49)7.1 一般规定 (49)7.2 技术要求 (49)7.3 数据处理与检验 (52)7.4 成果提交 (54)附录A地球椭球和参考椭球的基本几何参数 (55)附录B 直角坐标系间相互转换的常用方法 (56)附录C 连续运行基准站点之记 (59)附录D 连续运行基准站观测墩埋设及规格 (60)附录E 通信设备登记表 (62)附录F 系统维护日志表 (63)附录G GNSS控制点的标志、标石和造埋规格 (64)附录H GNSS控制点点之记 (67)附录J 光学对点器的检验与校正 (68)附录K 接收机内部噪声水平用零基线检验的方法 (69)附录L 天线相位中心稳定性的检验 (70)附录M GNSS外业观测手簿 (71)附录N GNSS高程异常拟合的常用方法 (72)附录Q GNSS RTK外业观测手簿 (77)1 总则1.0.1 为了统一全球导航卫星系统(GNSS)技术在城市测量中的应用,为城市规划、建设与管理以及科学研究等提供准确、适时、可靠的空间地理信息,制定本规程。

城市测量规范CJJT8

城市测量规范CJJT8

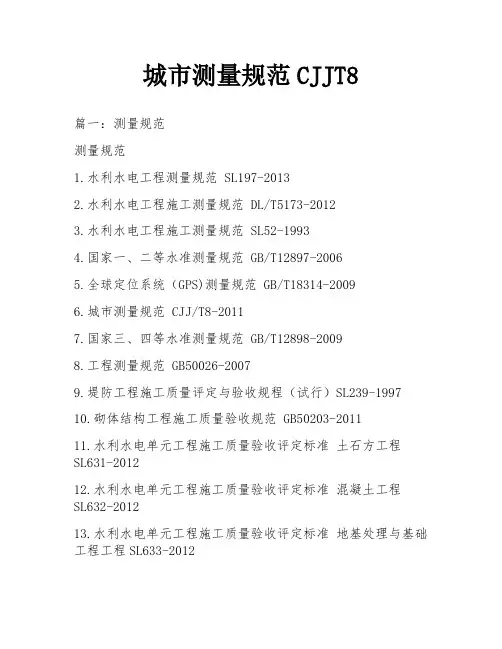

城市测量规范CJJT8篇一:测量规范测量规范1.水利水电工程测量规范 SL197-20132.水利水电工程施工测量规范 DL/T5173-20123.水利水电工程施工测量规范 SL52-19934.国家一、二等水准测量规范 GB/T12897-20065.全球定位系统(GPS)测量规范 GB/T18314-20096.城市测量规范 CJJ/T8-20117.国家三、四等水准测量规范 GB/T12898-20098.工程测量规范 GB50026-20079.堤防工程施工质量评定与验收规程(试行)SL239-199710.砌体结构工程施工质量验收规范 GB50203-201111.水利水电单元工程施工质量验收评定标准土石方工程SL631-201212.水利水电单元工程施工质量验收评定标准混凝土工程SL632-201213.水利水电单元工程施工质量验收评定标准地基处理与基础工程工程SL633-201214.水利水电单元工程施工质量验收评定标准堤防工程SL634-201215.精密工程测量规范GB/T15314-199416.混凝土结构工程施工质量验收规范(2011版)GB50204-200217.堤防工程施工质量评定与验收规程(试行)SL239-199918.城市道路设计规范CJJ37-20121.混凝土坝安全监测技术规范 DL/T5178-20032.混凝土坝安全监测技术规范 SL601-20133.土石坝安全监测技术规范 SL551-20124.土石坝安全监测技术规范 DL/T5259-20105.爆破安全规程 GB/T6722-20036.地基动力特性测试规范 GB/T50269-19977.建筑抗震试验方法规程 JGJ101-19968.建筑基坑支护技术规程 JGJ120-20129.大坝安全监测仪器检验测试规程SL530-201210.大坝安全监测仪器安装标准SL531-201211.水电水利工程施工安全监测技术规范DL/T 5308-201312.国家三角测量规范GB/T17942-200013.大坝安全自动监测系统设备基本技术条件SL268-2001篇二:常用测绘规范目录《国家一、二等水准测量规范》 GB 12897-2006《国家三、四等水准测量规范》 GB12898-2009《测绘技术设计规定》 CH/T 1004-2005《测绘技术总结编写规定》 CH/T 1001-2005《数字测绘成果质量检查与验收》 GB/T 18316-2008《测绘成果质量检查与验收》 GB/T 24356-2009《建筑地基基础设计规范》 GB 50007-2011《地下铁道、轻轨交通工程测量规范》 GB 50308-1999《建筑变形测量规范》 JGJ 8-2007《建筑基坑工程监测技术规范》 GB 50497-2009《工程测量规范》 GB 50026-2007《1:500、1:1000、1:2000地形图要素分类与代码》(GB 14804-93) 《1:500、1:1000、1:2000地形图图式》(GB/T 20257.1-2007)《1:500、1:1000、1:2000外业数字测图技术规程》(GB/T 14912-2005)《国家基本比例尺地形图分幅与编号》(GB/T 13989-1992)《城市测量规范》 CJJ/T 8-2011《卫星定位城市测量技术规范》 CJJ /T 73-2010《全球定位系统(GPS)测量规范》 GB/T18314-2009《地籍测绘规范》 CH50002-1994《全球定位系统实时动态测量(RTK)技术规范》 CH/T 2009―2010 《国家三角测量规范》 GB/T 17942-2000《房产测量规范第1单元房产测量规定》GB/T 17986.1 —2000 《房产测量规范第2单元房产图图式》GB/T 17986.2 —2000《数字测绘成果质量要求》 GB/T 17941-2008篇三:市政道路测量方案xx(xx—xx)和xx(东君路—xx)道路提升工程施工测量方案编制:审核:批准:中国建筑第六工程局xx工程项目部二〇一五年十月目录一、工程概况 ................................................... . (1)二、测量人员、测量仪器及工具配备 (5)三、施工测量技术要求 (5)四、施工控制测量 (6)4.1平面控制测量 (6)4.2高程控制测量 (8)五、基坑施工测量 (8)5.1基坑边线放样 (8)5.2基坑标高点的引测 (9)5.3土方开挖标高控制 (9)六、顶管施工测量 (9)6.1工作井联系测量 (9)6.2高程传递 ................................................... .. 106.3轴线放样 ................................................... .. 106.4高程测量 ................................................... .. 106.5顶进纠偏措施 (11)七、路基施工测量 (11)7.1线路中边桩测量放样 (11)7.2填方路段 ................................................... .. 127.3挖方路段 ................................................... .. 12八、路面施工测量 (12)8.1路面基层施工测量 (12)8.2路面面层施工测量 (13)九、施工测量精度的保障措施 (13)十、施工监测方案 (14)10.1监测项目 (14)10.2测点布置 (15)10.3监测数据处理 (16)10.4监测预警值 (16)10.5监测注意事项 (18)一、工程概况工程概况:本工程施工范围共分两部分,即xx(xx—xx)和xx(东盐路—xx),具体划分如下:1、xxxx(东盐路—xx)施工共分为四个部分,即道路工程、排水工程、绿化工程、交通工程。
