simulink相位差
simulink三相可编程电压源模块的描述 -回复
simulink三相可编程电压源模块的描述-回复中括号内的主题是"simulink三相可编程电压源模块的描述"，让我们一步一步来回答这个问题。
Simulink是一款功能强大的数学建模和仿真软件，广泛应用于控制系统和信号处理领域。
在Simulink中，三相可编程电压源模块是一种常见的电路建模元件，用于模拟三相电源的变化电压输出。
一、了解三相电务和电压源在介绍Simulink三相可编程电压源模块之前，我们首先需要了解一些基本的电力知识。
三相电是指由三个相位之间相互120度相位差的正弦波电压组成的电力系统。
三相电是工业界最常见的电力供应形式，其特点是传输效率高、电压稳定、功率大等。
电压源是一种电路元件，可以在电路中提供恒定的电压输出。
在Simulink 中，三相可编程电压源模块可以模拟三相电源的电压输出。
二、Simulink三相可编程电压源模块的介绍在Simulink中，三相可编程电压源模块是一种用于建模三相电源的虚拟电路元件。
该模块提供了对电压值、相位、频率等参数进行编程的功能，可以灵活地模拟各种电源输入情况。
三、三相可编程电压源模块的参数设置三相可编程电压源模块具有以下常用参数：1. 电压幅值（Voltage Amplitude）：用于设置三相电压的峰值大小，单位是伏特（V）。
2. 相位（Phase）：用于设置每个相位的相位差，单位是度（）。
3. 频率（Frequency）：用于设置三相电压的频率，单位是赫兹（Hz）。
通过设置这些参数，我们可以模拟各种三相电源输入情况，如不同的电压幅值、相位差和频率。
四、使用三相可编程电压源模块建立电路模型在Simulink中，可以通过建立一个电路模型来使用三相可编程电压源模块。
以下是一个简单的示例电路模型：1. 创建一个新的Simulink模型。
2. 从Simulink库中选择三相可编程电压源模块，并拖放到模型画布上。
3. 连接模块的输出端口到电路中的其他元件。
基于simulink的判断电机正反转模型
1简述
本文档是对判断电机正反转程序进行说明，与编码器输出的AB两相信号密切相关。
原理是采集AB两相的差分信号，利用AB信号相位差90度的特性，通过程序来判断电机是处于正转还是反转的状态。
2模型介绍
2.1原理
如下图所示：在B相信号超前于A相90度时，在A信号的上升沿时B信号值此时为1，在A信号的下降沿时B信号值此时为0。
然而，在A相信号超前于B相90度时，在A信号的上升沿时B信号值此时为0，在A信号的下降沿时B信号值此时为1。
对比之下可得知，正反转时信号之间的对应关系有所不同，借此来判断电机的状态。
2.2模拟AB两差分信号输入
选用pulse模块模拟出两路脉冲信号A和B。
设置相同的周期，占空比以及幅值，单独设置B相位延迟90度，即四分之一个周期，然后作为该模型的输入信号。
设置如下图红框内所示。
2.3程序
说明：
CCW=1，CW=NO-signal=0为电机正转状态；
CW=1，CCW=NO-signal=0为电机反转状态；
NO-signal=1，CCW=CW=0为无信号状态。
Subsystem内部封装图：
3模型验证
验证电机反转状态下，A相位超B相位90度，看结果显示。
看实验结果可知：
CW=1，CCW=NO-signal=0为电机反转状态，判断正确。
simulink sine wave参数

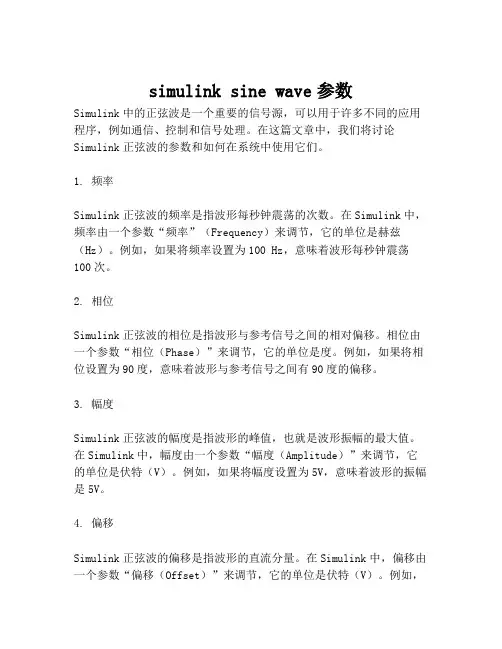

simulink sine wave参数Simulink中的正弦波是一个重要的信号源，可以用于许多不同的应用程序，例如通信、控制和信号处理。
在这篇文章中，我们将讨论Simulink正弦波的参数和如何在系统中使用它们。
1. 频率Simulink正弦波的频率是指波形每秒钟震荡的次数。
在Simulink中，频率由一个参数“频率”（Frequency）来调节，它的单位是赫兹（Hz）。
例如，如果将频率设置为100 Hz，意味着波形每秒钟震荡100次。
2. 相位Simulink正弦波的相位是指波形与参考信号之间的相对偏移。
相位由一个参数“相位（Phase）”来调节，它的单位是度。
例如，如果将相位设置为90度，意味着波形与参考信号之间有90度的偏移。
3. 幅度Simulink正弦波的幅度是指波形的峰值，也就是波形振幅的最大值。
在Simulink中，幅度由一个参数“幅度（Amplitude）”来调节，它的单位是伏特（V）。
例如，如果将幅度设置为5V，意味着波形的振幅是5V。
4. 偏移Simulink正弦波的偏移是指波形的直流分量。
在Simulink中，偏移由一个参数“偏移（Offset）”来调节，它的单位是伏特（V）。
例如，如果将偏移设置为2.5V，意味着波形有2.5V的直流分量。
Simulink正弦波的参数对于许多应用程序都是很重要的，例如控制系统中的信号生成和仿真。
在使用Simulink正弦波时，需要了解这些参数并正确地设置它们以满足系统要求。
在设置参数时，最好使用命令窗口中的变量来定义参数值，这样可以让系统更灵活和可控。
例如，可以使用Matlab脚本来定义参数值，这样可以使系统自动实现不同参数的变化，以适应不同的应用场景。
总之，在使用Simulink正弦波时，需要仔细考虑参数的选择和设置，以便让系统实现最佳性能。
Multisim仿真软件的相位差测量方法
Multisim仿真软件的相位差测量方法Multisim是一款功能强大的仿真软件。
它拥有丰富的工具和模块，能够实现各种电路的设计、仿真和分析。
其中，相位差测量是电子工程中常用的一种测试方法，也是Multisim中的一项基础功能。
本文将介绍Multisim如何进行相位差测量。
一、相位差的概念和测量相位差是指两个信号之间的时间延迟。
在电子工程中，相位差常用于比较两个信号的相对时间位置，用来判断是否符合预期的设计要求。
如果相位差符合预期，那么电路就可以正常工作，如果相位差不正确，则可能会导致电路出现故障或者严重失效。
在Multisim中，相位差是指两个信号的相对相位差，通常用角度（degree）或者弧度（radian）表示。
相位差可以通过两个信号在时间轴上的差值来计算。
如果两个信号的周期相同，则相位差可以用信号的相位角（phase angle）来表示。
相位差的表示方法有很多种，下面是一些常用的表示方法：1. 角度表示：相位差可以用角度表示，通常用degree表示，一个周期为360度。
2. 弧度表示：相位差可以用弧度表示，通常用radian表示，一个周期为2π（约等于6.28）。
3. 周期表示：相位差可以用周期表示，用一个信号的周期表示另一个信号的相位延迟，通常用T表示。
4. 时差表示：相位差可以用时差表示，即两个信号之间的时间差，通常用t表示。
二、Multisim中的相位差测量方法Multisim中提供了多种方法来测量相位差，下面是一些常用的方法：1. 用示波器测量相位差示波器是电子工程中经常用来测量信号的一种仪器。
在Multisim中，示波器也可以用来测量相位差。
首先，需要将两个信号分别输出到示波器中。
然后，可以使用示波器中的相位差测量功能来计算相位差。
具体步骤如下：1. 将示波器拖入工作区，并将两个信号线分别连接到示波器上。
2. 点击示波器，进入示波器的设置界面。
3. 在设置界面中，可以选择要测量的信号，以及相位差计算的方式。
simulink相位补偿
simulink相位补偿Simulink相位补偿是一种在Simulink仿真环境中使用的技术，用于调整信号的相位以实现系统的稳定性和性能优化。
相位补偿是控制系统设计中的一个重要概念，它通过改变信号的相位来调整系统的动态响应。
本文将介绍Simulink相位补偿的原理、应用和优势。
我们来了解一下相位补偿的原理。
在控制系统中，相位补偿主要是用来解决系统在频率响应中存在的相位延迟或相位滞后的问题。
当信号经过系统传递时，会产生一定的相位变化，这会影响系统的稳定性和性能。
相位补偿的目标是通过调整信号的相位来改善系统的频率响应，使其更加稳定和可控。
在Simulink中，相位补偿可以通过多种方法实现。
一种常用的方法是使用相位补偿器模块。
这个模块可以根据所需的相位变化来调整信号的相位。
另一种方法是使用滞后环节或提前环节来实现相位补偿。
滞后环节可以增加系统的相位延迟，而提前环节可以减小系统的相位滞后。
相位补偿在控制系统设计中具有广泛的应用。
它可以用于各种类型的控制系统，包括电力系统、机械系统、通信系统等。
相位补偿可以提高系统的稳定性、抗干扰能力和响应速度。
在电力系统中，相位补偿可以用来调整电压和电流的相位，以实现电力传输的稳定性和效率。
在机械系统中，相位补偿可以用来改善系统的控制性能，提高系统的准确性和稳定性。
在通信系统中，相位补偿可以用来调整信号的相位，以提高信号的传输质量和可靠性。
Simulink相位补偿的优势在于其简单易用和灵活性。
Simulink提供了丰富的相位补偿器模块和函数库，可以方便地实现相位补偿的功能。
同时，Simulink还提供了直观的界面和图形化编程环境，使相位补偿的设计和调试更加方便和高效。
此外，Simulink还支持多种相位补偿算法和方法，可以根据具体需求选择最合适的方法。
在使用Simulink进行相位补偿设计时，需要注意一些关键点。
首先，需要根据系统的特性和要求选择合适的相位补偿方法。
不同的系统可能需要不同的相位补偿策略。
simulink相位差

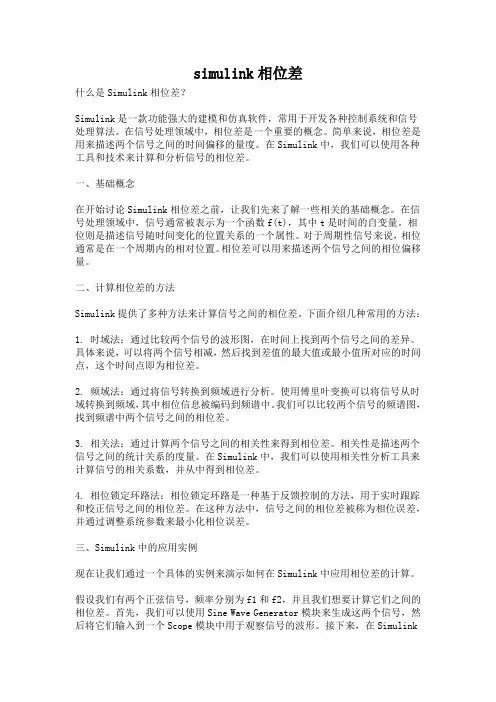

simulink相位差什么是Simulink相位差？Simulink是一款功能强大的建模和仿真软件，常用于开发各种控制系统和信号处理算法。
在信号处理领域中，相位差是一个重要的概念。
简单来说，相位差是用来描述两个信号之间的时间偏移的量度。
在Simulink中，我们可以使用各种工具和技术来计算和分析信号的相位差。
一、基础概念在开始讨论Simulink相位差之前，让我们先来了解一些相关的基础概念。
在信号处理领域中，信号通常被表示为一个函数f(t)，其中t是时间的自变量。
相位则是描述信号随时间变化的位置关系的一个属性。
对于周期性信号来说，相位通常是在一个周期内的相对位置。
相位差可以用来描述两个信号之间的相位偏移量。
二、计算相位差的方法Simulink提供了多种方法来计算信号之间的相位差。
下面介绍几种常用的方法：1. 时域法：通过比较两个信号的波形图，在时间上找到两个信号之间的差异。
具体来说，可以将两个信号相减，然后找到差值的最大值或最小值所对应的时间点，这个时间点即为相位差。
2. 频域法：通过将信号转换到频域进行分析。
使用傅里叶变换可以将信号从时域转换到频域，其中相位信息被编码到频谱中。
我们可以比较两个信号的频谱图，找到频谱中两个信号之间的相位差。
3. 相关法：通过计算两个信号之间的相关性来得到相位差。
相关性是描述两个信号之间的统计关系的度量。
在Simulink中，我们可以使用相关性分析工具来计算信号的相关系数，并从中得到相位差。
4. 相位锁定环路法：相位锁定环路是一种基于反馈控制的方法，用于实时跟踪和校正信号之间的相位差。
在这种方法中，信号之间的相位差被称为相位误差，并通过调整系统参数来最小化相位误差。
三、Simulink中的应用实例现在让我们通过一个具体的实例来演示如何在Simulink中应用相位差的计算。
假设我们有两个正弦信号，频率分别为f1和f2，并且我们想要计算它们之间的相位差。
首先，我们可以使用Sine Wave Generator模块来生成这两个信号，然后将它们输入到一个Scope模块中用于观察信号的波形。
simulink相位差
simulink相位差【1.Simulink简介】Simulink是一款由MathWorks公司开发的基于矩阵的建模和仿真软件，广泛应用于各种工程领域。
它为用户提供了丰富的库和工具，以便轻松实现复杂的模拟和数字电路设计。
在Simulink中，可以对信号进行各种处理，包括相位差的计算。
【2.相位差的概念】相位差是指两个信号在时间上的相对位置关系。
在信号处理领域，相位差是一个重要的参数，它可以用来描述信号的同步性和谐波分量之间的关系。
通常，相位差的单位是弧度或角度。
在Simulink中，我们可以通过计算两个信号的相位差来了解它们的相对关系。
【3.Simulink中相位差的计算】在Simulink中，可以使用以下方法计算相位差：- 利用“Phase”函数：在Simulink中，提供了“Phase”函数，可以用于计算信号的相位。
通过将该函数与信号相乘，可以得到相位差。
- 利用“Constant”模块：在Simulink中，可以创建一个“Constant”模块，将其值设置为信号的相位差。
然后，将这个模块与其他信号模块连接，以便在仿真过程中计算相位差。
- 利用SIMULINK内置函数：在Simulink中，可以使用内置的“phasor”函数来计算信号的相位差。
通过将两个信号相减，然后使用“angle”函数提取相位信息，最后计算两个相位值的差值。
【4.应用实例：信号生成与处理】以下是一个简单的实例，演示如何在Simulink中生成两个信号并计算它们的相位差：1.创建一个正弦信号：`sin(2*pi*10*t)`2.创建一个正弦信号：`sin(2*pi*100*t)`3.将两个信号相乘：`sin(2*pi*10*t) * sin(2*pi*100*t)`4.使用“Phase”函数计算相位差：`phase(2*pi*10*t) -phase(2*pi*100*t)`5.将结果输入到示波器中，观察相位差的变化【5.总结与建议】通过以上实例，我们可以看到在Simulink中计算相位差的方法和应用。
simulink三相电流合成__理论说明以及概述
simulink三相电流合成理论说明以及概述1. 引言1.1 概述本篇长文旨在介绍Simulink三相电流合成的理论说明以及概述。
随着电力系统的不断发展，对于电流合成的研究和应用也变得越来越重要。
Simulink作为一种强大的建模和仿真工具，在电力系统中扮演着重要角色。
通过使用Simulink，我们可以有效地进行三相电流合成并对其进行分析。
1.2 文章结构本文将按照以下结构展开对Simulink三相电流合成的介绍。
首先，我们将在第2部分提供关于三相电流合成原理的详细说明，并介绍Simulink在电力系统中的应用。
接着，在第3部分中，我们将逐步讲解如何创建Simulink模型、添加电流源和控制器模块，并设置仿真参数以运行仿真。
随后，在第4部分，我们将展示并分析实验结果，包括合成三相电流波形的展示与分析，系统响应性能评估与优化方法讨论，以及参数调节对合成效果的影响分析。
最后，在第5部分中，我们将总结得出结论，并讨论未来可能的研究方向。
1.3 目的本文的目的是为读者提供Simulink三相电流合成方面的理论知识和实施方法。
通过深入了解三相电流合成原理，并在Simulink中进行实际操作，读者可以更加全面地理解电力系统中电流合成的过程以及相关参数对结果的影响。
同时，本文还将对合成效果进行分析与评估，以便读者能够优化系统性能。
最终，读者将能够掌握Simulink仿真工具在三相电流合成中的应用，并为未来相关研究提供展望。
以上即是我对于“1. 引言”的详细清晰撰写的内容，请您确认是否满意。
2. 理论说明:在本节中，我们将对simulink三相电流合成的理论做出详细说明。
这将包括三相电流合成的原理、Simulink在电力系统中的应用以及模型的建立和参数设定。
2.1 三相电流合成原理三相电流合成是指通过控制技术将单个或多个独立的电源与负载连接，在负载端产生稳定且符合要求的三相电流波形。
其原理基于Kirchhoff定律和Ohm定律，通过适当的控制算法以及使用PWM (Pulse Width Modulation) 技术来实现。
matlab simulink 对称分量法 正序电流
matlab simulink 对称分量法正序电流在电力系统中，对称分量法是一种常用的分析工具，用于研究三相电路的工作状态和故障情况。
该方法可以将三相电路转化为不同频率的相序分量，以便更好地理解电路的性能和相应的故障情况。
对称分量法的基本原理是利用复数的旋转对称性质，将三相电流（或电压）分解为正序、负序和零序3个相序分量。
其中，正序分量描述了系统的基本稳态和平衡工作情况，负序分量表示电路中的不平衡工作情况，而零序分量则揭示了电路中的接地故障。
正序电流是指三相电流的幅值相等、相位差为120度的部分。
在对称分量法中，可以通过以下公式计算正序电流：I0 = (Ia + Ib + Ic)/3其中，I0表示正序电流，Ia、Ib和Ic分别表示3个相位上的电流。
正序电流的幅值与系统中的总电流相等。
利用正序电流，可以分析电路的基本工作情况，例如平衡负荷、正常运行和对称故障等。
在Simulink中，可以使用SimPowerSystems模块进行对称分量法的仿真。
通过搭建电网系统，可以输入三相电流信号，并通过电流变压器将其转化为正序、负序和零序分量。
通过观察这些分量的变化，可以了解电路的工作状态和可能的故障情况。
举个例子，假设我们要研究一个三相电路中的对称故障情况。
首先，在Simulink 中搭建一个电路系统，包括电源、电流变压器和负载。
然后，通过信号源输入三相电流信号，并使用电流变压器将三相电流转化为正序、负序和零序分量。
接下来，我们可以观察这些分量的变化情况。
正常情况下，正序分量的幅值相等且相位差为120度，负序和零序分量的幅值应该接近零。
但是，如果电路中发生了对称故障，例如线路短路或负载不平衡，那么负序分量的幅值将增加，而零序分量的幅值也会增加。
通过观察这些分量的变化，我们可以判断电路中是否存在故障，并进一步分析故障类型和位置。
总之，对称分量法是一种重要的电力系统分析工具，可以帮助我们理解电路的工作情况和故障情况。
simulink仿真锁相环工作原理
simulink仿真锁相环工作原理
Simulink仿真锁相环的工作原理如下：
1. 锁相环由相位比较器、低通滤波器、电压控制振荡器（VCO）以及除频
器组成。
2. 相位比较器接收输入信号和反馈信号，并输出相位误差，表示输入信号和反馈信号之间的相位差。
3. 低通滤波器对相位误差进行滤波处理，产生直流偏置电压，控制VCO的频率调节。
4. 电压控制振荡器根据LF输出的直流偏置电压调整自身的振荡频率，将VCO的输出信号作为反馈信号输入到PD中。
5. 除频器根据设定的除数将VCO输出的频率进行分频，输出给相位比较器，以提供稳定的参考信号。
以上是锁相环的工作原理，如需了解更多信息，建议查阅相关书籍或咨询专业人士。
相位差的simulink技术
相位差的simulink技术相位差是指两个或多个波形之间的相位差异。
在信号处理和通信系统中，相位差是一个重要的概念，对于信号调制、解调以及信号传输的稳定性和准确性起着关键作用。
在Simulink技术中，相位差可以通过不同的方法来模拟和计算，下面将对相位差的Simulink技术进行深入探讨。
一、相位差的定义与重要性1. 相位差的定义相位差是指同一信号的不同部分之间的时间间隔或相位角度差异。
它可以用来描述信号的时序特性和波形之间的关系。
2. 相位差的重要性在通信系统中，相位差的稳定性和准确性对于信号的解调和恢复起着至关重要的作用。
合理地控制和调整相位差可以提高信号的传输效率和可靠性。
二、相位差的Simulink建模方法在Simulink技术中，可以使用不同的方法来模拟和计算信号的相位差。
以下是常用的几种方法：1. 基于相位锁定环（PLL）的相位差模拟相位锁定环是一种常用的技术，用于恢复信号的相位信息。
在Simulink中，可以使用Phase-Locked Loop（PLL）模块来建模相位锁定环，从而实现对信号相位差的模拟和计算。
2. 基于差分器的相位差模拟差分器是Simulink中常用的一个模块，可以用于计算信号的差分值。
通过计算信号差分值的角度，可以得到信号的相位差。
在Simulink中，可以使用差分器模块和其它数学运算模块来实现相位差的模拟和计算。
3. 基于角度矢量和相位角模块的相位差模拟Simulink中还提供了角度矢量和相位角模块，用于计算信号的角度和相位差。
通过将信号输入到这些模块中，可以获得信号的相位差值。
三、相位差的应用与展望相位差不仅在通信系统中有着广泛的应用，还在其他领域如音频处理、图像处理等中起着重要作用。
合理地控制和调整相位差可以提高系统的性能和稳定性。
未来，随着技术的不断发展，相位差的Simulink技术将进一步得到优化和改进。
相位差的研究也将在更多领域得到应用，并为相关领域的发展带来更多的机遇和挑战。
基于Simulink的FSK、DPSK体系系统仿真
基于Simulink的FSK、DPSK系统仿真
一、实验目的
理解数字调制解调系统基本原理，并熟悉Matlab：Simulink通信软件包的使用。
二、实验内容
Simulink通信软件包模拟FSK、DPSK系统的调制和解调。
三、实验波形显示
FSK：
系统Sample Time：0.01s
输入信号
上为转化为二进制的信号，下为量化的信号
上为数字信号，两种频率不同的调制信号，w1= 1000rad/s w2=10000 rad/s
信号。
判决前信号及输入数字信号。
DPSK：系统Sample Time 0.5s
上为输入信号，下为0差分编码的结果
调制信号，ω=200*pi rad/s 两调制信号相位差为pi
调制信号和延时后信号
上为解调信号，下为调制信号
上为输入数字信号，下为解调后判决获得的信号。
四、实验结果分析
实验结果与书上原理相符，获得了预期的结果。
可以比较发现，DPSK系统更为稳定，FSK
要求调制频率较高，这样减少误码率。
DPSK相位差的方法，ω=200*pi的效果已经很好了五、实验小结
此实验加强了对通信系统调制解调的理解，当然还有许多没有搞清的问题，例如采样量化的方面，有待以后解决。
六、引用资料
1、张志涌、徐彦琴.《Matlab 教程—基于6.X版本》北京：北京航空航天出版社
2、孙屹、吴磊.《Simulink通信仿真开发手册》湖南：国防工业出版社
3、孙学军、王秉钧.《通信原理》北京：电子工业出版社。
sinmulink相位补偿
sinmulink相位补偿English Answer：Phase Compensation in Simulink is a technique used to improve the stability and performance of control systems by modifying the frequency response of the system. This is achieved by adding a compensator to the system, which introduces a phase shift to the system's response. The type of compensator used and the amount of phase shift introduced depend on the specific requirements of the system.There are two common types of phase compensators: lead compensators and lag compensators. Lead compensators introduce a positive phase shift, which can improve the system's response to high-frequency inputs. Lag compensators introduce a negative phase shift, which can improve the system's response to low-frequency inputs.The amount of phase shift introduced by a compensatoris determined by the compensator's transfer function. The transfer function of a lead compensator is given by:G(s) = K(s + z)/(s + p)。
matlab simulink 正负序提取模块 -回复
matlab simulink 正负序提取模块-回复在MATLAB Simulink中，正负序提取是一种重要的信号处理方法，用于将三相电源系统的正序和负序分离。
本文将逐步介绍正负序提取的原理、实现步骤以及在电力系统中的应用。
1. 正负序提取原理在三相电源系统中，正序是指三相电压或电流的相位相同、幅值相等的分量，通常表示为a、b、c相。
而负序则指三相电压或电流的相位相差120度，幅值相等的分量，通常表示为a'、b'、c' 相。
正负序提取模块的目的就是将三相信号中的正序和负序分离出来。
2. 正负序提取的Simulink实现步骤下面是正负序提取在Simulink中的实现步骤：步骤1：选择三个轴向三相信号输入在Simulink模型中，首先需要确定一个三轴向三相信号输入，可以是电压信号或者电流信号。
通常情况下，我们选择a、b、c三个轴向的电压信号进行正负序提取。
步骤2：进行坐标变换转换到αβ坐标系在三相电源系统的研究中，通常使用αβ坐标系表示三相信号。
α轴与a相相同，β轴与a相位差120度。
因此，需要进行坐标变换将三个轴向的信号转换为αβ坐标系下的信号。
步骤3：通过正负序提取模块分离正负序信号Simulink提供了正负序提取模块，可以直接使用该模块完成正负序的提取。
将第二步得到的αβ坐标系下的信号输入正负序提取模块，即可分离出正序和负序的信号。
步骤4：转换回三相轴相根据需要，可以选择将正负序信号转换回三相轴相。
这可以通过逆变换将αβ坐标系下的信号转换回三相信号。
3. 正负序提取在电力系统中的应用正负序提取在电力系统中有广泛的应用。
以下是一些常见的应用场景：故障检测和定位：在电力系统中，发生故障可能导致电压或电流的正负序失衡。
通过正负序提取模块，可以实时监测正负序信号的变化，从而检测和定位故障。
电力质量分析：电力质量问题如谐波、闪变等经常与正负序有关。
通过正负序提取，可以对三相电压或电流中的谐波进行分析和监测，并采取相应的措施改善电力质量。
MATLABsimulink中的基本模块的参数含义应用
电力线路模块PI Section Line单项π型线路单相传输线模块。
电阻，电感和电容的传输线，沿着线是均匀分布的。
级联几个相同的PI部分是通过以下方式获得一个近似的分布参数线路模型的Three-Phase PI Section Line三相电力线路模块实现了一个平衡的三相传输线模型参数集中在π部分。
相反，沿着线的电阻，电感和电容是均匀分布的分布参数线路模型，三相PI剖面线块肿块行参数在一个单一的π部分所示，在图中只有一相下代表。
被指定为正序和零序的，要考虑到的参数之间的感性和容性耦合的三相导体，以及地面参数的参数R，L，和C线。
在此方法的指定行参数假设，这三个阶段是平衡的。
使用一个单一的PI部分的模型是适当的传输线或短，在感兴趣的频率范围是有限的基频周围建模。
你可以得到更准确的模型通过级联多个相同的块。
见PI剖面线的最大频率范围的说明，通过PI线模型，可以实现。
频率用于R L C规范指定行参数所用的频率，以赫兹（Hz）。
这通常是标称系统频率（50赫兹或60赫兹）。
正序和零序电阻正序和零序电阻欧姆/公里（Ω/公里）。
正序和零序电感正序和零序电感：亨利/公里（H/公里）。
正序和零序电容正序和零序电容法拉/公里（F /公里）。
线路段长度（KM）该生产线部分长度在千米（公里）。
Three-Phase Transformer (Two Windings)三相变压器（两个绕组）使用三个单相变压器，三相变压器三相变压器两个绕组块实现了。
您可以模拟饱和的核心不是简单地通过在参数菜单中设置相应的复选框块。
线性变压器块和可饱和变压器块部分的单相变压器的电气模型的详细说明，请参阅。
可以以下列方式连接的两个绕组的变压器：1)Y2)Y与中性点3)接地Y4)三角洲三角洲（D1），30度的滞后Y通过5)D11）三角洲，三角洲领先的Y通过30度Three-Phase V-I Measurement三相电压-电流测量电压测量选择没有，如果你不想要测量三相电压。
simulink中复数信号转换为三相信号
simulink中复数信号转换为三相信号Simulink是一种功能强大的仿真平台，用于建模和仿真各种系统。
在Simulink中，我们可以轻松地进行复杂数字信号的处理和转换。
本文将介绍如何使用Simulink将复数信号转换为三相信号。
在电力系统中，三相信号是一种常见的信号形式，用于描述三相交流电。
三相信号由三个相位的正弦波组成，分别相位相差120度。
为了在Simulink中实现复数信号到三相信号的转换，我们可以使用旋转矩阵的概念。
我们需要将复数信号表示为实部和虚部的形式。
假设我们有一个复数信号z，可以表示为z = a + bi，其中a是实部，b是虚部。
在Simulink中，我们可以使用Complex to Real-Imaginary模块将复数信号转换为实部和虚部的形式。
接下来，我们需要将实部和虚部进行处理，以得到三个相位的信号。
我们可以使用三个旋转矩阵来实现这一点。
假设我们的实部和虚部分别为a和b，我们可以使用以下旋转矩阵来将它们转换为三个相位信号：```A = [cos(0) cos(120) cos(240);sin(0) sin(120) sin(240)]```其中，A是一个2x3的矩阵，表示三个相位的信号。
通过将a和b 与A相乘，我们可以得到三个相位的信号：```Ia = a * cos(0) + b * cos(120)Ib = a * cos(120) + b * cos(240)Ic = a * cos(240) + b * cos(0)```在Simulink中，我们可以使用Matrix Multiply模块来实现矩阵乘法的运算。
我们可以将得到的三个相位信号进行输出。
在Simulink中，我们可以使用Scope模块来查看输出信号的波形。
通过以上步骤，我们成功地将复数信号转换为三相信号。
在Simulink中，我们可以通过连接各个模块来构建一个完整的模型，并进行仿真和分析。
在模型中，我们可以调整输入信号的幅值和相位，观察输出信号的变化。
simulink 正序电压 负序电流 功率 -回复
simulink 正序电压负序电流功率-回复Simulink是一种用于建模、仿真和分析动态系统的强大工具。
它广泛应用于电力系统、通信系统、控制系统等各个领域。
在Simulink中，我们可以模拟和研究各种信号和系统行为，其中包括正序电压、负序电流和功率。
本文将逐步解释这些概念，以及它们在电力系统中的应用。
首先，让我们了解正序电压。
正序电压是指三相电压信号中的主要成分。
对于完全对称的三相电系统，每个相位之间的电压相位差为120度，而幅值相等。
这意味着正序电压是一个相对稳定的信号，可以用来表示电力系统的基本特征。
在Simulink中，可以使用电压源模块来生成正序电压信号。
接下来，我们将讨论负序电流。
负序电流是指三相电流中的不平衡成分。
由于电力系统中存在各种不平衡现象，例如电压失调、负载不均衡等，负序电流成为了一个重要的研究对象。
负序电流可以导致电力设备的过热和损坏，因此对其进行准确的建模和仿真非常关键。
在Simulink中，我们可以使用电流源模块来生成负序电流信号。
最后，我们来讨论功率。
功率是电力系统中最基本的概念之一。
它表示单位时间内能量的消耗或转移。
在三相电力系统中，我们通常关注的是有功功率和无功功率。
有功功率表示实际能量的转移，通常用于执行实际功耗的设备，例如电动机和加热元件。
无功功率表示能量的存储和释放，通常用于管理电力系统的稳定性和电流负载平衡。
在Simulink中，我们可以使用功率模块来计算和分析功率信号。
现在我们了解了这些概念，让我们来看看Simulink中如何应用它们。
首先，我们可以建立一个包含正序电压、负序电流和功率的完整电力系统模型。
我们将正序电压设置为输入信号，负序电流作为输出信号，并使用功率模块计算和显示不同类型的功率。
接下来，我们需要编写Matlab代码来生成输入（正序电压）和分析输出（负序电流和功率）。
为了生成正序电压信号，我们可以使用波形发生器模块，并将其连接到电压源模块。
simulink负序电流波形和dq轴分量的关系
simulink负序电流波形和dq轴分量的关系Simulink是一个基于模块的仿真环境，可以用于建立复杂系统的模型并进行仿真分析。
在电力系统中，负序电流波形和dq轴分量是两个重要的概念。
负序电流波形是指三相电流中的负序分量，它与正序分量相反，具有180度的相位差。
负序电流通常出现在电力系统的故障或者非对称运行状态下，如单相接地故障或者三相不平衡等情况。
dq轴分量则是在三相电力系统中的一个坐标系，也称为Park变换或者d-q-0变换。
它通过将三相变量转换为两相变量（d轴和q轴），使得分析三相不平衡系统变得简单方便。
在dq坐标系中，负序分量会表现为在d轴上的分量。
在Simulink中，可以使用电力电子模块或者电力系统模块来模拟负序电流波形和dq轴分量之间的关系。
例如，可以使用三相不平衡模块来模拟电力系统中的不平衡状态，并使用示波器模块来观察负序电流波形和dq轴分量。
总之，Simulink是一个强大的仿真工具，可以用于研究电力系统中负序电流波形和dq轴分量之间的关系。
通过在Simulink中建立模型并进行仿真分析，可以更好地理解电力系统的运行特性和故障特性。
simulink 正序电压 负序电流 功率 -回复
simulink 正序电压负序电流功率-回复Simulink是一种用于模拟和分析动态系统的软件工具。
通过使用模型建模和仿真技术，Simulink可以帮助工程师们更好地理解和优化电力系统。
正序电压和负序电流是电力系统中的一个重要概念。
正序电压是指在三相电源中的相序，即A相、B相和C相电压相位相同且大小相等的情况下的电压。
负序电流则是指电力系统中的非平衡电流，其相位和大小在三相之间不均匀分布。
这两个参数对于电力系统的稳定性和运行效率都有着重要的影响。
在电力系统中，电流和电压之间的关系可以用功率来描述。
功率是电压和电流乘积的结果，表示电力系统中能量的转移速率。
在这里，我们将重点讨论正序电压和负序电流对功率的影响。
Simulink提供了一种直观的方法来模拟和分析正序电压、负序电流和功率之间的关系。
首先，我们需要建立一个电力系统的模型。
使用Simulink 的电力系统工具箱，我们可以轻松地创建一个三相电源、负载和其他组件的模拟模型。
模型中的每个组件都有其特定的电压和电流特性。
一旦我们构建好了模型，我们可以使用Simulink提供的信号生成器来生成正序电压信号。
正序电压信号可以用三角波形或正弦波形表示，具体取决于电力系统的特点。
这个信号将作为输入传递给电力系统模型。
接下来，我们需要引入负序电流。
负序电流通常是由不平衡的负载或其他非理想条件引起的。
我们可以使用Simulink的噪声发生器来模拟这种非平衡情况。
噪声发生器可以产生类似于噪声的信号，其频率和幅度可以在模型中进行调整。
这个信号将作为另一个输入传递给电力系统模型。
一旦我们设置好输入信号，Simulink将开始模拟电力系统的响应。
模拟结果包括正序电压、负序电流和功率等参数的时域和频域特征。
我们可以使用Simulink的数据分析工具来查看这些参数的变化趋势和相互关系。
通过观察模拟结果，我们可以得出一些有关电力系统性能的结论。
例如，如果负序电流的幅度较大且频率较高，那么电力系统可能存在不平衡和能量损耗的问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Simulink相位差
什么是相位差？
相位差是指两个信号之间的时间延迟或提前的差异。
在信号处理和通信系统中，相位差是一个重要的概念，用于描述信号之间的关系和同步问题。
在模拟和数字信号处理中，我们经常需要比较两个信号的相位差，以便分析它们之间的关系或进行时序校准。
相位差可以用角度或时间来表示，具体取决于应用领域和需求。
Simulink中的相位差测量
Simulink是一款流行的集成仿真环境，可以用于建模、仿真和分析各种动态系统。
Simulink提供了丰富的工具和功能，使得我们可以方便地进行信号处理和通信系
统设计。
在Simulink中，我们可以使用不同的方法来测量两个信号之间的相位差。
下面介
绍几种常用的方法：
1. 自相关法
自相关法是一种基于互相关原理来计算相位差的方法。
它通过计算两个信号之间的互相关函数，并找到峰值位置来确定相位差。
在Simulink中，我们可以使用xcorr函数来计算两个信号之间的互相关函数，并
使用findpeaks函数来找到峰值位置。
然后，通过计算峰值位置之间的时间差，我
们可以得到相位差的估计值。
2. 傅里叶变换法
傅里叶变换是一种常用的信号分析方法，可以将一个信号从时域转换到频域。
在频域中，我们可以通过分析频谱来获取信号的相位信息。
在Simulink中，我们可以使用fft函数来对信号进行傅里叶变换，并使用angle
函数来获取相位信息。
通过对比两个信号的相位谱，我们可以得到它们之间的相位差。
3. 相位锁定环路（PLL）
相位锁定环路是一种常用的同步技术，用于将输入信号与本地参考信号进行同步。
它通过不断调整本地参考信号的相位和频率来使其与输入信号保持一致。
在Simulink中，我们可以使用Phase-Locked Loop模块来实现相位锁定环路。
通过
调整模块中的参数和配置，我们可以测量输入信号与本地参考信号之间的相位差，并对输入信号进行同步。
Simulink实例演示
下面以一个简单的Simulink模型为例，演示如何使用上述方法测量两个信号之间
的相位差。
1. 首先，我们使用`Sine Wave`模块生成两个正弦信号，分别为参考信号和输入信号。
2. 然后，我们使用`Sum`模块将参考信号和输入信号相加，得到混合信号。
3. 接下来，我们使用`Scope`模块可视化混合信号的波形。
4. 对于自相关法，我们可以使用`Cross-Correlation`模块计算混合信号与参考信号之间
的互相关函数，并通过峰值检测获取相位差估计值。
5. 对于傅里叶变换法，我们可以使用`FFT`模块对混合信号进行傅里叶变换，并通过`Pha se Spectrum Scope`模块可视化相位谱。
6. 对于相位锁定环路法，我们可以使用`Phase-Locked Loop`模块将输入信号与参考信号
进行同步，并通过输出端口获取相位差估计值。
通过这些方法，我们可以方便地测量两个信号之间的相位差，并进行进一步的分析和处理。
总结
Simulink是一个功能强大且易于使用的工具，适用于各种动态系统建模和仿真任务。
在处理信号处理和通信系统时，测量相位差是一个重要的任务，Simulink提
供了多种方法来实现这个目标。
本文介绍了自相关法、傅里叶变换法和相位锁定环路法这三种常用的相位差测量方法，并以一个简单的Simulink模型为例进行演示。
通过这些方法，我们可以方便
地测量和分析信号之间的相位差，从而更好地理解和处理信号。
希望本文对你理解Simulink相位差有所帮助！。
