使用霍尔效应测量磁场的步骤与要点
使用霍尔效应传感器测量磁场的步骤与技巧
使用霍尔效应传感器测量磁场的步骤与技巧磁场是我们日常生活中不可或缺的一部分。
为了准确测量磁场的强度和方向，我们可以使用霍尔效应传感器。
霍尔效应传感器是一种电子元件，能够测量磁场对电流的影响，从而提供有关磁场特征的输出。
下面将介绍使用霍尔效应传感器测量磁场的步骤与技巧。
步骤一：选择合适的霍尔效应传感器首先，我们需要选择适合我们需求的霍尔效应传感器。
市面上有多种类型的霍尔效应传感器，根据不同的应用需求，如测量范围、磁场灵敏度等，我们可以选择不同型号的传感器。
在选择过程中，可以参考产品手册和技术规格，以确保选购到最适合的传感器。
步骤二：搭建合适的实验装置为了进行磁场测量，我们需要搭建一个合适的实验装置。
装置可以包括霍尔效应传感器、电源供应器、磁场源以及相应的电路连接等。
在搭建装置时，需要保证传感器和其他元件之间的正确连接，并确保电路的稳定性和可靠性。
步骤三：校准霍尔效应传感器在进行实际测量之前，我们需要对霍尔效应传感器进行校准。
校准的目的是获得准确的输出，以便后续的磁场测量。
校准过程中，可以通过改变磁场的强度和方向，观察传感器的响应，并记录相关数据。
通过分析这些数据，我们可以建立校准曲线，以便将传感器输出与实际磁场值进行对应。
步骤四：确定磁场测量方法在进行磁场测量时，我们需要确定合适的测量方法。
常见的方法有点测量法和线测量法。
点测量法适用于测量特定位置的磁场值，可以将传感器放置在需要测量的位置，记录传感器输出值。
线测量法适用于测量磁场的空间分布情况，可以通过移动传感器的位置，并记录相应的测量值。
步骤五：进行磁场测量在经过前述准备工作后，我们可以进行磁场测量了。
根据选择的测量方法，将霍尔效应传感器放置在适当的位置，并记录传感器输出值。
在测量过程中，需要注意保持传感器与磁场源之间的适当距离，以避免其他因素对测量结果的影响。
如果需要测量不同位置的磁场值，重复移动传感器的位置，并记录相应的测量值。
步骤六：数据处理与分析完成磁场测量后，我们需要对获得的数据进行处理与分析。
霍尔测量磁场实验报告
霍尔测量磁场实验报告霍尔测量磁场实验报告引言：磁场是我们日常生活中常常遇到的物理现象之一。
为了更好地理解和测量磁场，我们进行了一项名为霍尔测量磁场的实验。
本实验旨在通过霍尔效应的原理，利用霍尔元件测量磁场的强度和方向。
本文将详细介绍实验的步骤、结果和讨论。
实验方法：1. 实验器材准备：我们准备了一块霍尔元件、直流电源、电流表、电压表、磁铁和直流电源。
2. 实验步骤：a. 将霍尔元件连接到电路中，注意将电流表、电压表和直流电源正确连接。
b. 将磁铁靠近霍尔元件，使其产生磁场。
c. 通过调节直流电源的电流大小，记录不同电流下霍尔元件的电压值。
d. 重复实验步骤c，但此时改变磁铁的位置和方向，以获得更多的数据。
实验结果：通过实验，我们获得了一系列电流和电压的数据。
根据霍尔效应的原理，我们可以根据这些数据计算出磁场的强度和方向。
讨论：在进行实验时，我们发现磁场的强度和方向对霍尔元件的电压有很大的影响。
当磁场的强度增加时，霍尔元件的电压也随之增加。
而当磁场的方向改变时，电压的正负号也会相应地改变。
这是因为霍尔元件利用霍尔效应测量磁场时，磁场的作用会使电子在导体中发生偏转，从而产生电势差。
这个电势差就是我们测量到的电压。
此外，我们还观察到磁场的强度对电压的影响是线性的。
也就是说，当磁场的强度增加一倍时，电压也会增加一倍。
这与霍尔效应的基本原理相符。
实验的局限性：然而，我们也要注意到实验中存在一些局限性。
首先，由于实验中使用的霍尔元件的特性有限，可能会存在一些误差。
其次，实验中使用的磁铁的磁场可能不是完全均匀的，这也会对实验结果产生一定的影响。
结论：通过本次实验，我们成功地利用霍尔元件测量了磁场的强度和方向。
实验结果表明，在给定的电流条件下，磁场的强度对霍尔元件的电压有直接影响。
此外，我们还发现磁场的方向改变时，电压的正负号也会相应地改变。
这个实验不仅帮助我们更好地理解了磁场的测量原理，也提供了一种简便而有效的方法来测量磁场。
霍尔效应实验和霍尔法测量磁场实验步骤 -回复
霍尔效应实验和霍尔法测量磁场实验步骤 -
回复
霍尔效应实验和霍尔法测量磁场实验步骤：
1. 准备工作：将霍尔片连接到电压源之前，清洁表面以去除任何污垢或氧化物。
2. 设置电路：将霍尔片连接到电源和电流计。
将电源设置为所需的电压，并调整电流计以检测所需的电流。
3. 测量电流：将电流通过霍尔片，并测量通过霍尔片的电流。
4. 测量电压：使用万用表或示波器测量霍尔片两侧的电势差。
5. 计算磁场强度：使用磁场计测量磁场的强度，并使用计算公式将测量结果转换为磁场强度值。
6. 分析结果：分析数据并确认是否得到符合预期的结果。
如果需要，可以对数据进行进一步处理和分析。
以上是霍尔效应实验和霍尔法测量磁场实验的一般步骤，具体实验步骤还需参考实验手册和相关文献。
霍尔法测磁场
霍尔法测磁场
霍尔法是一种测量磁场强度的方法，利用霍尔效应的原理。
霍尔效应是指当电流通过一块具有特定材料的导体时，垂直于电流和磁场方向的电压差产生。
这个电压差被称为霍尔电压，它与通过导体的电流和磁场强度成正比。
霍尔法测量磁场强度的步骤如下：
1. 准备霍尔元件：选择一块具有霍尔效应的材料，通常为霍尔片或霍尔传感器。
2. 连接电路：将霍尔元件连接到电路中，通常包括一个电流源以供电流通过霍尔元件，以及一个电压测量器来测量霍尔电压。
3. 设置磁场：将待测磁场放置在霍尔元件附近，确保磁场垂直于电流方向。
4. 测量电压：通过调节电流源使得电流通过霍尔元件，同时使用电压测量器测量霍尔电压。
5. 计算磁场强度：利用已知的电流值和比例关系，根据测量到的霍尔电压计算出磁场强度。
需要注意的是，为了准确测量磁场强度，霍尔元件应该被放置在磁场的均匀区域，并且不受其他电磁干扰。
另外，不同的霍尔元件对应不同的电路连接方式和计算公式，具体操作需要根据具体的霍尔元件和电路要求来确定。

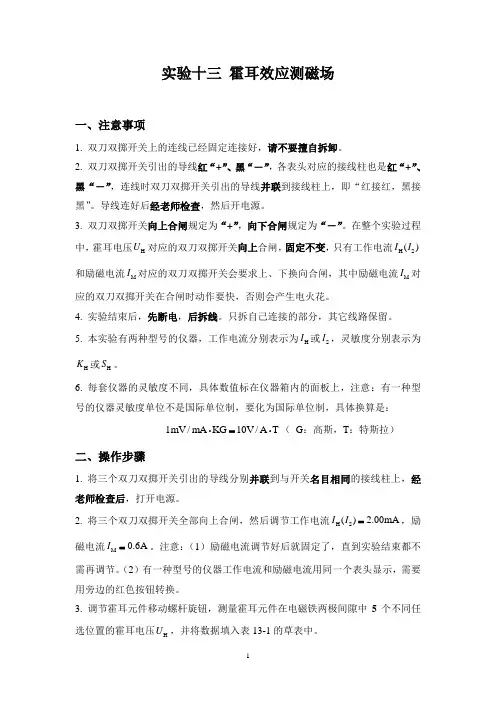

实验十三 霍尔效应测磁场---注意事项及操作步骤(姜黎霞)
实验十三 霍耳效应测磁场一、注意事项1. 双刀双掷开关上的连线已经固定连接好，请不要擅自拆卸。
2. 双刀双掷开关引出的导线红“+”、黑“－”，各表头对应的接线柱也是红“+”、黑“－”，连线时双刀双掷开关引出的导线并联到接线柱上，即“红接红，黑接黑”。
导线连好后经老师检查，然后开电源。
3. 双刀双掷开关向上合闸规定为“+”，向下合闸规定为“－”。
在整个实验过程中，霍耳电压H U 对应的双刀双掷开关向上合闸，固定不变，只有工作电流H S ()I I 和励磁电流M I 对应的双刀双掷开关会要求上、下换向合闸，其中励磁电流M I 对应的双刀双掷开关在合闸时动作要快，否则会产生电火花。
4. 实验结束后，先断电，后拆线。
只拆自己连接的部分，其它线路保留。
5. 本实验有两种型号的仪器，工作电流分别表示为H I 或S I ，灵敏度分别表示为H K 或H S 。
6. 每套仪器的灵敏度不同，具体数值标在仪器箱内的面板上，注意：有一种型号的仪器灵敏度单位不是国际单位制，要化为国际单位制，具体换算是：1mV /mA KG 10V /A T ⋅=⋅（ G ：高斯，T ：特斯拉）二、操作步骤1. 将三个双刀双掷开关引出的导线分别并联到与开关名目相同的接线柱上，经老师检查后，打开电源。
2. 将三个双刀双掷开关全部向上合闸，然后调节工作电流H S () 2.00mA I I =，励磁电流M 0.6A I =。
注意：（1）励磁电流调节好后就固定了，直到实验结束都不需再调节。
（2）有一种型号的仪器工作电流和励磁电流用同一个表头显示，需要用旁边的红色按钮转换。
3. 调节霍耳元件移动螺杆旋钮，测量霍耳元件在电磁铁两极间隙中5个不同任选位置的霍耳电压H U ，并将数据填入表13-1的草表中。
4. 将霍耳元件调节到电磁铁两极间隙中心区域的一点处，按表13-2的内容要求，分别测量工作电流H S ()(0.50,1.00,1.50,2.00,2.50,3.00,3.50,4.00)mA I I =时H S ()I I 、M I 对应的双刀双掷开关在四种不同合闸方向组合情形下的霍耳电压H U （分别用1234,,,U U U U 表示），将数据填入表13-2的草表中。
霍尔效应法测量磁场
实验3.7 霍尔效应法测量磁场随着电子技术的不断发展，霍尔器件越来越得到广泛的应用。
霍尔效应不但是测定半导体材料电学参数的主要手段，而且，随着实验电子技术的进展，利用该效应制成的霍尔器件，由于结构简单、频率响应宽（高达10GHz）、寿命长、可靠性高等优点，已广泛用于非电量电测、自动控制和信息处理等方面。
置于磁场中的载流体，如果电流方向与磁场垂直，则在垂直于电流和磁场的方向会产生一附加的横向电场，这个现象是霍普金斯大学研究生霍尔于1879年在研究载流导体载磁场中受力性质时发现的一种电磁现象，后被称为霍尔效应。
【实验目的】1．了解霍尔效应实验原理以及有关霍尔器件对材料要求的知识。
2．掌握测试霍尔元件的工作特性的方法。
3．学习用霍尔效应测量磁场的方法。
4．学习用“对称测量法”消除副效应的影响。
5．描绘霍尔元件试样的V H− I S和V H− I M曲线。
6．学习用霍尔元件测绘长直螺线管的轴向磁场分布，描绘B - X曲线。
【实验原理】1．霍尔效应法测量磁场原理霍尔效应从本质上讲是指运动的带电粒子在磁场中受洛伦兹力作用而引起偏转的现象。
当带电粒子（电子或空穴）被约束在固定材料中时，这种偏转就导致在垂直电流和磁场的方向上产生正负电荷的聚积，从而形成附加的横向电场。
对于图3-20所示的半导体试样，若在X方向通以电流I S ，在Z方向加磁场B，则在Y方向即试样A、A' 方向电极两侧就开始聚积异号电荷而产生相应的附加电场—霍尔电场，电场的指向取决于试样的导电类型。
图3-20 霍尔效应法测量磁场原理显然，该电场阻止载流子继续向侧面偏移，当载流子所受到的横向电场力eE H与洛伦兹力相等时，样品两侧电荷的积累就达到平衡，故有eE H （3-44）v eB其中H E 为霍尔电场，v 是载流子在电场方向上的平均漂移速度。
设试样的宽度为b ，厚度为d ，载流子浓度为n ，则bd v ne I S = （3-45）由式（3-44）和式（3-45）可得dB I R d BI ne b E V S H S H H ===1（3-46） 即霍尔电压V H （A 、A ′电极之间的电压）与I S B 乘积成正比，与试样厚度d 成反比。
霍耳效应法测量磁场
霍耳效应法测量磁场实验指导1.实验内容:2.测定霍耳器件的霍耳灵敏度、霍耳系数和载流子浓度3.测量电磁铁磁极气隙间磁感应强度的横向分布实验步骤:..1.实验系统的连接、初始设置与参数记录（1）分别连接好实验仪上“I S输入”、“I M输入”、“V H、Vσ输出”端与测量仪面板“Is输出”、“I M 输出”、“V H、Vσ输入”端之间的导线；开机前将“I S调节”、“I M调节”旋钮逆时针方向旋到底。
（2）将霍耳元件位置调整到电磁铁气隙内中心附近（其水平位置标尺为0.0mm处）,记录仪器电磁铁线圈上的标签上的励磁常数α值(其数值按1 KGS/A＝0.1T/A单位换算成T/A值记录)。
（3）将实验仪上霍耳元件电流换向开关“K1”、励磁电流换向开关“K3”均掷向正向位置, “VH、Vσ”输出开关和测量仪面板上的“VH、Vσ”选择开关均选在VH位置。
2.霍耳灵敏度测量操作（1）接通实验测试仪电源, 调节励磁电流使IM＝0.500A；（2）调节霍耳元件工作电流, 分别使IS＝0.50mA、1.00mA、1.50mA、2.00mA、2.50mA、3.00mA, 测量记录各IS值下电流换向开关“K1”和“K3”分别在“++”、“+-”、“--”、“-+”四种组合方式下的霍耳电压V1、V2、V3、V4, 数据记录表格如下：..3.电磁铁磁极气隙间磁感应强度的横向分布测量保持励磁电流IM＝0.500A, 霍耳元件工作电流IS＝3.00mA, 分别测量记录霍耳探头水平位置处在x ＝0.0mm、10.0mm、20.0mm、23.0mm、26.0mm、29.0mm、32.0mm、35.0mm、38.0mm、41.0mm等处时, 电流换向开关“K1”和“K3”分别在“++”、“+-”、“--”、“-+”四种组合方式下的霍耳电压V1、V2、V3、V4, 数据记录表格如下：1. 实验数据处理指导:表一中, 各KHi 值不确定度计算式为： 其中： 01.0%8.0+⨯=∆S S I I mA ； 001.0%8.0+⨯=∆M M I I A 2/)m V 01.0%5.0(+⨯=∆H H V V2. 计算出表一中6个KH 值的平均值 、及其不确定度的A 类分量 值和不确定度B 类分量 值, 再合成为 值。
利用斯特尔霍尔效应测量磁场的实验操作指南
利用斯特尔霍尔效应测量磁场的实验操作指南引言：磁场是物理实验中常常遇到的一个概念，它在电磁学、材料科学等领域起着重要作用。
而斯特尔霍尔效应则是测量磁场的一种常用方法。
本文将介绍如何利用斯特尔霍尔效应进行测量的操作指南。
一、实验前的准备在进行斯特尔霍尔效应实验之前，需要准备以下实验器材：1. 磁场源：可以使用大功率电磁铁或永磁铁作为磁场源。
2. 斯特尔霍尔效应实验仪：包括斯特尔霍尔电压测量仪、锁相放大器、恒流源等。
3. 样品：需要选用能够产生斯特尔霍尔电势差的材料，如金属片等。
二、实验步骤1. 将实验仪器接线正确。
将恒流源与样品连接，确保实验电路的正常工作。
2. 将样品放置在磁场中心。
通过调整磁场源的位置和大小，使得样品受到均匀的磁场作用。
3. 通过斯特尔霍尔电压测量仪测量样品上产生的电势差。
将斯特尔霍尔电压测量仪的电极端子连接到样品上，并调整测量仪的位置与样品保持平行。
4. 调节锁相放大器的相位和滤波器的频率，以获得准确的电势差信号。
通过锁相放大器对电势差信号进行采样和处理，得到实验中的数据。
三、实验注意事项1. 实验环境要保持干燥、稳定。
避免温度、湿度等因素对实验结果的影响。
2. 保证实验器材的正常运行。
定期检查和维护实验仪器，确保其正常工作。
3. 确保样品的质量和形状。
样品的质量和形状对斯特尔霍尔效应的测量精度有一定影响，因此需要选用质量稳定、形状规则的样品。
4. 测量时需要注意电路的稳定性。
保持实验电路行稳定，减小测量误差。
5. 实验数据的处理和分析。
对实验得到的数据进行整理和分析，得出实验结果，并进行误差估计和提高实验精度。
结论：通过斯特尔霍尔效应的测量，可以准确判断磁场的大小和方向。
实验中需要合理安排和处理，确保实验的准确性和可靠性。
实验操作指南的正确执行能够帮助学生更准确地理解和掌握斯特尔霍尔效应的原理和应用。
通过这样的实验指南，我们可以更好地培养学生的实验能力和科学思维，为他们将来从事科学研究和工程实践提供帮助。
霍尔效应法测磁场实验报告
霍尔效应法测磁场实验报告一、实验目的1、了解霍尔效应的基本原理。
2、学习用霍尔效应法测量磁场的原理和方法。
3、掌握霍尔元件的特性和使用方法。
二、实验原理1、霍尔效应将一块半导体薄片置于磁场中（磁场方向垂直于薄片平面），当有电流通过时，在垂直于电流和磁场的方向上会产生一个横向电位差，这种现象称为霍尔效应。
这个横向电位差称为霍尔电压，用＄U_H$ 表示。
霍尔电压的大小与电流＄I$、磁感应强度＄B$ 以及薄片的厚度＄d$ 等因素有关，其关系式为：＄U_H ＝ K_H IB$其中，＄K_H$ 称为霍尔系数，它与半导体材料的性质有关。
2、用霍尔效应法测磁场若已知霍尔元件的灵敏度＄K_H$ ，通过测量霍尔电压＄U_H$ 和电流＄I$ ，就可以计算出磁感应强度＄B$ ：＄B ＝＼frac{U_H}｛K_H I}＄三、实验仪器霍尔效应实验仪、直流电源、毫安表、伏特表、特斯拉计等。
四、实验步骤1、仪器连接（1）将霍尔效应实验仪的各个部件按照说明书正确连接。
（2）将直流电源、毫安表、伏特表等仪器与实验仪连接好。
2、调节仪器（1）调节直流电源的输出电压，使通过霍尔元件的电流达到预定值。
（2）调节特斯拉计，使其归零。
3、测量霍尔电压（1）在不同的磁场强度下，测量霍尔元件两端的电压。
（2）改变电流的方向，再次测量霍尔电压。
4、数据记录将测量得到的数据记录在表格中，包括电流、磁场强度、霍尔电压等。
五、实验数据及处理1、实验数据记录｜电流（mA）｜磁场强度（T）｜霍尔电压（mV）（正电流）｜霍尔电压（mV）（负电流）｜｜｜｜｜｜｜50|01|256|－258|｜50|02|512|－515|｜50|03|768|－771|｜100|01|512|－515|｜100|02|1024|－1028|｜100|03|1536|－1542|2、数据处理（1）计算每个测量点的平均霍尔电压：＄U_{H平均} ＝＼frac{U_{H正} ＋ U_{H负}｝｛2}＄（2）根据霍尔系数＄K_H$ 和平均霍尔电压、电流计算磁场强度：＄B ＝＼frac{U_{H平均}｝｛K_H I}＄3、绘制曲线以磁场强度为横坐标，霍尔电压为纵坐标，绘制霍尔电压与磁场强度的关系曲线。
霍尔效应实验报告步骤(3篇)
第1篇一、实验目的1. 理解霍尔效应的基本原理。
2. 学习使用霍尔效应实验仪测量磁场。
3. 掌握霍尔效应实验的数据记录和处理方法。
4. 通过实验确定材料的导电类型和载流子浓度。
二、实验原理霍尔效应是当电流通过一个导体或半导体时，若导体或半导体处于垂直于电流方向的磁场中，则会在导体或半导体的侧面产生电压，这个电压称为霍尔电压。
霍尔电压的大小与磁感应强度、电流强度以及导体或半导体的厚度有关。
三、实验仪器1. 霍尔效应实验仪2. 直流稳流电源3. 毫伏电压表4. 霍尔元件5. 导线6. 螺线管7. 磁铁四、实验步骤1. 仪器连接与调整- 将霍尔元件放置在实验仪的样品支架上，确保霍尔元件处于隙缝的中间位置。
- 按照实验仪的接线图连接电路，包括直流稳流电源、霍尔元件、螺线管和毫伏电压表。
- 调节稳流电源，使霍尔元件的工作电流保持在安全范围内（一般不超过10mA）。
- 使用调零旋钮调整毫伏电压表，确保在零磁场下电压读数为零。
2. 测量不等位电压- 在零磁场下，测量霍尔元件的不等位电压，记录数据。
3. 测量霍尔电流与霍尔电压的关系- 保持励磁电流不变，逐渐调节霍尔电流，从1.00mA开始，每隔1.0mA改变一次，记录每次霍尔电流对应的霍尔电压值。
- 改变霍尔电流的方向，重复上述步骤，记录数据。
4. 测量励磁电流与霍尔电压的关系- 保持霍尔电流不变，逐渐调节励磁电流，从100.0mA开始，每隔100.0mA改变一次，记录每次励磁电流对应的霍尔电压值。
- 改变励磁电流的方向，重复上述步骤，记录数据。
5. 绘制曲线- 根据实验数据，绘制霍尔电流与霍尔电压的关系曲线和励磁电流与霍尔电压的关系曲线。
6. 数据处理与分析- 根据霍尔效应的原理，计算霍尔系数和载流子浓度。
- 分析实验结果，确定材料的导电类型。
五、注意事项1. 操作过程中，注意安全，避免触电和电火花。
2. 霍尔元件的工作电流不应超过10mA，以保护元件。
3. 在调节电流和磁场时，注意观察毫伏电压表的读数变化，避免超出量程。
霍尔效应测磁场实验步骤
霍尔效应测磁场实验步骤霍尔效应是一种基于洛伦兹力的物理现象，利用该现象可以测量磁场的强度。
下面将介绍一种利用霍尔效应测磁场的实验步骤。
实验步骤如下：1. 准备实验装置：首先需要准备一个霍尔元件、一个恒定电流源、一个恒定磁场源和一个电压测量仪器。
霍尔元件是实验中必需的关键元件，它具有精确的尺寸和材料特性，能够产生稳定的霍尔电压。
2. 将霍尔元件固定在实验台上，并连接电路：将霍尔元件固定在实验台上，然后将电路连接起来。
首先将恒定电流源的正极和负极分别连接到霍尔元件的两个接线端，并确保电流的方向与霍尔元件的方向垂直。
接下来，将电压测量仪器的两个探头分别连接到霍尔元件的两个接线端，以测量霍尔电压。
3. 施加恒定磁场：利用磁场源产生一个恒定的磁场，并将其垂直于霍尔元件和电流方向。
可以通过调节磁场源的位置和强度来实现磁场的控制和调节。
4. 测量霍尔电压：在施加恒定磁场的同时，使用电压测量仪器测量霍尔电压。
霍尔电压的大小和方向与磁场的强度和方向有关。
霍尔电压的测量可以通过调节电压测量仪器的量程和灵敏度来实现。
5. 分析实验数据：根据测得的霍尔电压值，可以利用霍尔效应的数学表达式计算出磁场的强度。
霍尔效应的数学表达式与霍尔元件的几何形状和材料特性有关，可以在实验前进行理论计算和准备。
需要注意的是，在进行实验前应该先校准实验装置，确保各个元件的性能和参数都正常。
此外，实验过程中应尽量避免干扰源的存在，以确保测量结果的准确性。
总结：通过以上步骤，我们可以利用霍尔效应来测量磁场的强度。
霍尔效应测磁场的实验步骤包括准备实验装置、连接电路、施加恒定磁场、测量霍尔电压和分析实验数据。
通过实验测量和数据分析，我们可以得到磁场的强度值。
霍尔效应测磁场的实验方法简单易行，广泛应用于科研实验和工程技术领域。
霍尔效应实验与磁感应强度测量
霍尔效应实验与磁感应强度测量引言：霍尔效应是一种基于磁场和电场相互作用的现象，它在电子学和物理学领域中有着广泛的应用。
通过霍尔效应实验，我们可以测量磁感应强度并研究材料的电导特性。
本文将介绍霍尔效应的原理、实验过程以及磁感应强度的测量方法。
一、霍尔效应的原理霍尔效应是由美国物理学家爱德华·霍尔于1879年发现的。
它指的是当电流通过一块导体时，如果该导体处于垂直于磁场方向的磁场中，就会在导体两侧产生电势差。
这个电势差被称为霍尔电压，它的大小与电流、磁感应强度以及导体材料的性质有关。
二、霍尔效应实验的步骤1. 准备实验装置：将一块导体片放置在垂直于磁场方向的磁场中，导体片的两侧连接电源和电压计。
2. 测量电势差：调节电源使电流通过导体片，然后测量导体两侧的电势差。
3. 改变电流和磁场：通过调节电流和磁场的大小，多次测量电势差，以得到一系列数据。
4. 分析数据：根据测得的电势差和已知的实验参数，计算出磁感应强度的数值。
三、磁感应强度的测量方法1. 利用霍尔电压计算：根据霍尔效应的原理，可以通过测量霍尔电压和已知的实验参数，计算出磁感应强度的数值。
2. 利用霍尔电流计算：在实验中，可以通过改变电流的大小，测量霍尔电压的变化，然后利用霍尔电流的大小和已知的实验参数，计算出磁感应强度的数值。
四、实验注意事项1. 实验环境：实验室中应保持相对安静的环境，避免外界干扰对实验结果的影响。
2. 实验装置：实验装置应保持稳定，避免因装置的移动或摇晃导致实验结果的误差。
3. 实验参数：在实验过程中，应准确测量和记录电流、电势差、磁场强度等实验参数，以保证结果的准确性。
4. 数据处理：在计算磁感应强度时，应对实验数据进行合理的处理和分析，以消除随机误差和系统误差对结果的影响。
结论：通过霍尔效应实验，我们可以测量磁感应强度并研究材料的电导特性。
实验中需要准确测量和记录实验参数，并进行合理的数据处理。
霍尔效应的应用不仅局限于磁感应强度的测量，还可以用于制作霍尔元件、研究半导体材料的电导特性等。
霍尔效应测磁场
霍尔效应测磁场实验内容与步骤一、按仪器面板上的文字和符号提示将DH4512型霍尔效应测试仪与DH4512型霍尔效应实验架正确连接。
1、将DH4512型霍尔效应测试仪面板右下方的励磁电流I的直流恒流源输出端(0,M0.5A)，接DH4512型霍尔效应实验架上的I磁场励磁电流的输入端(将红接线柱与红接线M柱对应相连，黑接线柱与黑接线柱对应相连)。
2、“测试仪”左下方供给霍尔元件工作电流I的直流恒流源(0,3mA)输出端，接“实S验架”上I霍尔片工作电流输入端(将红接线柱与红接线柱对应相连，黑接线柱与黑接线S柱对应相连)。
3、“测试仪”V霍尔电压输入端，接“实验架”中部的V霍尔电压输出端。
输入端和输出HH端中间的按钮按下为V，按钮弹出为V(将红接线柱与红接线柱对应相连，黑接线柱与黑接H0线柱对应相连)。
注意:以上三组线千万不能接错，以免烧坏元件。
4、用一边是分开的接线插、一边是双芯插头的控制连接线与测试仪背部的插孔相连接(红色插头与红色插座相联, 黑色插头与黑色插座相联)。
二、研究霍尔效应1、测量霍尔电压V与工作电流Is的关系 H(1)、先将Is，I都调零，调节中间的霍尔电压表，使其显示为0mV。
M(2)、将霍尔元件移至线圈中心，调节I =500mA，调节Is =0.5mA,按表中Is，I正负MM情况切换“实验架”上的方向，分别测量霍尔电压V值(V，V，V，V)填入表(1)。
H1234以后Is每次递增0.50mA，测量各V，V，V，V值。
绘出Is—V曲线，验证线性关系(用1234H坐标纸绘图)。
HV,Is表1 I =500mA M V(mV)V(mV) V(mV) V(mV) 1234V,V，V,V1234Is(mA) HV,(mV) +Is +I +Is -I -Is -I -Is +I M MMM40.501.001.502.002.503.002、测量霍尔电压V与励磁电流I的关系 HM(1)先将I、Is调零，调节Is至3.00mA。
霍尔效应实验操作指南
霍尔效应实验操作指南
简介
霍尔效应是一种基础物理现象，通过该现象可以测量材料中的电荷载流情况。
在实验室中，我们可以通过实验来观察和验证霍尔效应。
本文将介绍进行霍尔效应实验的操作步骤和注意事项。
实验准备
在进行霍尔效应实验前，需要准备以下材料和设备： - 霍尔效应实验仪器 - 磁
铁 - 导线 - 示波器 - 直流电源 - 万用表
实验步骤
1.将霍尔效应实验仪器放置在平整的桌面上，并连接示波器和直流电源。
2.将磁铁靠近实验装置，使磁场穿过实验装置中的导线。
3.接通直流电源，调节电压使电流通过实验装置中的导线。
4.使用示波器观察实验装置中的霍尔电压信号变化。
5.调节磁场强度和电流强度，记录霍尔电压随时间的变化曲线。
注意事项
在进行霍尔效应实验时，需注意以下事项： - 小心操作实验仪器，确保实验安全。
- 注意调节磁场强度和电流强度，避免过载。
- 观察示波器的读数，及时记录
实验数据。
- 对实验结果进行分析和总结，得出结论。
结论
通过进行霍尔效应实验，我们可以观察到磁场对电荷载流的影响，验证霍尔效
应的存在，并了解霍尔效应在物理学中的重要性和应用。
希望本文所述的霍尔效应实验操作指南能帮助您更好地进行实验，并加深对霍尔效应的理解。
用霍尔效应法测定磁场
注意 1.开机（或关机）前应将IS、IM旋钮逆时针旋到底。仪器接 通电源后，预热数分钟即可进行实验。 2.在调节IS、IM两旋钮时一定要注意切换“测量选择”，不可 过大。
实验思考
霍尔电压是怎么产生的？如何判断材料的导电 类型？
实验中为什么要采用对称测量法？
霍尔效应特性研究试验中，提供的磁感觉强度 大小和方向如何确定？
用霍尔效应法测定磁场
实验目的
了解产生霍尔效应的机理 掌握用霍尔元件测量磁场的基本方法
实验仪器
HL-1型螺线管磁场测定组合仪
实验原理 实验内容
实验思考
实验原理
1. 霍尔效应：在磁场中，载流导体或半导体上 出现横向电势差的现象
1879年美国物理 学家霍尔发现
2.霍尔电压：霍尔效应中产生的电势差 上图中导体上下两端面出现电势差
B
VH fL f
m
B
电荷受电力 Fe qEH
fe Fe
I
v
b
当qEH qB 时
电势差为
VH EH b
E E d
Bb
4.霍尔系数 霍尔电阻 由电流强度的定义有
I nqdb
I nqdb
IB VH Bb nqd
n 单位体积中的粒子数
B
B
VH
fL f
实验思考 答案
然后求
、 、 和
的
代数平均值
V1 V2 V3 V4 VH 4
实验内容与步骤
霍尔输出特性测量
测绘元件的UH—IS曲线
测绘元件的UH—IＭ曲线 测出螺线管轴线的磁感觉强度的分布UH—x 曲线。
霍尔效应实验仪
IS是给霍尔片加电流的换向开关，IM是励磁电流的换向开关。
霍尔效应测量磁场实验报告
霍尔效应测量磁场实验报告一、实验目的1、了解霍尔效应的基本原理。
2、掌握用霍尔效应测量磁场的方法。
3、学会使用霍尔效应实验仪进行测量和数据处理。
二、实验原理1、霍尔效应当电流 I 沿垂直于磁场 B 的方向通过半导体薄片时，在薄片的垂直于电流和磁场的两侧面之间会产生一个横向电势差 UH，这个现象称为霍尔效应。
UH 称为霍尔电势差。
霍尔电势差的产生是由于运动电荷在磁场中受到洛伦兹力的作用。
设半导体薄片中的载流子（假设为电子）的电荷量为 q，平均定向移动速度为 v，薄片的宽度为 b，厚度为 d，则电子受到的洛伦兹力为：F ＝ qvB在洛伦兹力的作用下，电子向一侧偏转，从而在薄片的两侧面之间形成了一个电场E，当电场力与洛伦兹力达到平衡时，电子不再偏转，此时有：qE ＝ qvBE ＝ vB电场强度 E 与电势差 UH 的关系为：E ＝ UH ／ b所以霍尔电势差为：UH ＝ IB ／ nqd其中，n 为载流子浓度。
2、霍尔系数和灵敏度霍尔系数 RH ＝ 1 ／ nq，它反映了材料的霍尔效应特性。
霍尔元件的灵敏度 KH ＝ RH ／ d，表示单位磁感应强度和单位控制电流下的霍尔电势差。
三、实验仪器霍尔效应实验仪、特斯拉计、直流电源、毫安表、伏特表等。
四、实验内容及步骤1、仪器连接按照实验仪器说明书，将霍尔效应实验仪、直流电源、毫安表、伏特表等正确连接。
2、调节磁场打开特斯拉计，调节磁场强度到一定值，并记录下来。
3、测量霍尔电势差（1）保持磁场强度不变，改变电流 I 的大小，测量不同电流下的霍尔电势差 UH，并记录数据。
（2）保持电流 I 不变，改变磁场强度 B 的大小，测量不同磁场强度下的霍尔电势差 UH，并记录数据。
4、数据处理（1）根据测量数据，绘制 UH I 曲线和 UH B 曲线。
（2）通过曲线斜率计算霍尔系数 RH 和灵敏度 KH。
五、实验数据记录与处理1、数据记录｜电流 I （mA) ｜霍尔电势差 UH （mV) ｜磁场强度 B （T) ｜霍尔电势差 UH （mV) ｜｜：：｜：：｜：：｜：：｜｜ 100 ｜ 500 ｜ 010 ｜ 550 ｜｜ 200 ｜ 1000 ｜ 020 ｜ 1100 ｜｜ 300 ｜ 1500 ｜ 030 ｜ 1650 ｜｜ 400 ｜ 2000 ｜ 040 ｜ 2200 ｜｜ 500 ｜ 2500 ｜ 050 ｜ 2750 ｜2、绘制曲线以电流 I 为横坐标，霍尔电势差 UH 为纵坐标，绘制 UH I 曲线。
用霍尔效应测量磁场
用霍尔效应测量磁场一、实验内容：1.了解霍尔电压产生的机制；2.学会用霍尔元件测量磁场的基本方法二、实验仪器：螺线管磁场测试仪、长直螺线管磁场装置、双刀换向开关1.霍尔效应图1 霍耳效应如图（1）所示，霍尔元件是均匀的N型半导体材料制成的矩形薄片，长为L，宽为b，厚为d。
当在1、2两端加上电压，同时有一个磁场B垂直穿过元件的宽面时，在3、4两端产生电位差(V)，这种现象为霍尔效应。
H霍尔片内定向运动的载流子所受洛仑兹力B f和静电作用力E f相等时，3、4两面将建立起一稳定的电位差，即霍耳电压HV:KV HBI（1）HHK是霍尔元件的灵敏度。
H2.附加电压1）不等位电势差0V：与磁场B换向无关，随电流H I换向而换向；2）厄廷好森（Etinghausen ）效应温差电势差0V ：随磁场B 和电流H I 换向而换向； 3）能斯脱（Nernst ）效应热流电势差p V ：随磁场B 换向而换向，与电流H I 换向无关； 4）里纪－勒杜克（Righi-leduc ）效应附加温差电势差s V ：随磁场B 换向而换向，与电流H I 换向无关；3. 附加电压的消除根据附加电压随磁场B 和电流H I 换向而各自呈现的特点加以消除。
（+H I ，+B ） s p t H V V V V V V +++++=01 （-H I ，+B ） s p t H V V V V V V ++---=02 （-H I ，-B ） s p t H V V V V V V --+-+=03 （+H I ，-B ） s p t H V V V V V V ---+-=04 测量表达式：（2）四、实验步骤：1. 仪器连接将螺线管磁场装置与螺线管磁场测试仪电路连接好：2. 调节螺线管的励磁电流M I (或H I )、调节霍耳元件的工作电流I S (或H I )测试仪在通电前，应将“I S (或 H I )调节”和“M I 调节”两个旋钮置于零位(即逆时针旋到底)。
霍尔效应测量磁场实验报告
霍尔效应测量磁场实验报告霍尔效应测量磁场实验报告引言：霍尔效应是指当电流通过导体时，垂直于电流方向的磁场会引起导体中的电荷分布不均匀，从而产生电势差。
这一效应在磁场测量中有着广泛的应用。
本实验旨在通过使用霍尔效应测量磁场的方法，了解霍尔效应的原理，并通过实验验证霍尔效应的可行性。
实验仪器和材料：1. 霍尔效应测量仪2. 磁铁3. 电源4. 导线5. 铜片实验步骤：1. 将霍尔效应测量仪连接到电源上，确保电源正常工作。
2. 将磁铁放置在霍尔效应测量仪的一侧，使其产生一个均匀的磁场。
3. 将铜片固定在测量仪的另一侧，使其与磁场垂直。
4. 调整电源的电流大小，记录下相应的电势差值。
5. 移动磁铁的位置，重复步骤4，记录不同位置下的电势差值。
6. 根据记录的数据，绘制出电势差与磁场强度的关系曲线。
实验结果：根据实验数据绘制的曲线显示，电势差与磁场强度之间存在线性关系。
随着磁场强度的增加，电势差也随之增加。
这一结果与霍尔效应的原理相符。
讨论：在本实验中，我们利用霍尔效应测量了磁场的强度。
霍尔效应的基本原理是，当导体中的电荷受到磁场的作用时，会在导体内部产生一个电势差。
通过测量这个电势差，我们可以间接地得到磁场的强度。
在实验中，我们使用了铜片作为导体。
铜具有良好的电导率和热导率，因此非常适合用于霍尔效应的测量。
通过调整电流大小和移动磁铁的位置，我们可以得到不同磁场强度下的电势差值。
通过绘制电势差与磁场强度的关系曲线，我们可以得到一个直观的结果。
实验结果显示，电势差与磁场强度之间存在线性关系。
这一结果与霍尔效应的原理相符。
根据霍尔效应的数学表达式，电势差与磁场强度之间的关系应该是线性的。
因此，我们的实验结果验证了霍尔效应的可行性。
结论：通过本实验，我们成功地利用霍尔效应测量了磁场的强度。
实验结果显示，电势差与磁场强度之间存在线性关系，这与霍尔效应的原理相符。
因此，我们可以得出结论，霍尔效应是一种可靠的测量磁场的方法。
用霍尔效应测量磁场强度的实验教程
用霍尔效应测量磁场强度的实验教程1. 引言磁场是物理学中的重要概念，测量磁场强度是研究电磁现象的基础。
霍尔效应是一种常用的测量磁场强度的方法，它通过电势差的变化来间接测量磁场的大小。
本实验教程将介绍如何使用霍尔效应来测量磁场强度。
2. 实验原理霍尔效应是指当电流通过一块导体时，放置在导体中的一横向磁场会引起导体两侧产生横向电势差的现象。
该电势差称为霍尔电压，与磁场强度成正比。
霍尔效应的基本原理如图所示：[图示霍尔效应原理]在实际测量中，一般使用霍尔元件作为电流传感器，它能够检测电流通过时的霍尔电压。
通过测量霍尔电压的大小，我们可以计算出磁场的强度。
3. 实验步骤3.1 准备实验器材首先，我们需要准备以下实验器材：- 霍尔元件- 磁铁- 直流电源- 毫伏表- 导线等3.2 搭建实验电路将霍尔元件连接到直流电源和毫伏表上，保证连接的牢固可靠。
将磁铁放置在霍尔元件附近，确保霍尔元件受到磁场的影响。
3.3 测量霍尔电压通过调节直流电源的电压和方向，使得电流通过霍尔元件，并且磁场垂直于电流方向。
使用毫伏表测量霍尔电压的大小，并记录下来。
3.4 改变磁场强度移动磁铁的位置，改变磁场的强度，再次测量霍尔电压的大小。
重复这一步骤，改变磁场的强度，测量相应的霍尔电压。
4. 数据处理与分析测量得到的霍尔电压与磁场的强度成正比。
根据实验数据绘制电压-磁场强度曲线，并使用线性回归等方法求出二者之间的数学关系。
通过计算得到的关系式，我们可以根据霍尔电压的测量值，准确地计算出磁场的强度。
5. 实验注意事项- 实验过程中，需要保证电路的正常连接，确保信号的稳定性。
- 实验开始前，需进行仔细的安全检查，确保实验环境安全。
- 在测量时，需要减小外界干扰，保持实验环境的稳定性。
6. 结论通过以上实验步骤，我们成功地使用霍尔效应测量了磁场的强度。
实验结果表明，霍尔电压与磁场的强度成正比，且测量结果准确可靠。
霍尔效应的应用广泛，不仅可用于实验室中的物理实验，还可应用于工程领域中的磁场测量、传感器等方面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
使用霍尔效应测量磁场的步骤与要点
磁场是我们日常生活中不可或缺的一部分，它在电子设备、能源产业和科学研究中起着重要的作用。
而测量磁场的方法有很多种，其中一种常用的方法就是通过霍尔效应来测量磁场的强度和方向。
本文将介绍使用霍尔效应测量磁场的步骤与要点。
首先，我们需要了解霍尔效应的原理。
霍尔效应是指当电流通过一块导体时，如果该导体处于磁场中，就会在导体两侧产生一定的电势差。
这个电势差就是霍尔电压，它与磁场的强度和方向有关。
霍尔效应的原理是基于洛伦兹力和电子的漂移速度之间的相互作用。
接下来，我们需要准备一些实验器材。
首先是霍尔元件，它通常是一块薄片状的半导体材料，如硅或镓。
其次是电源，用来提供电流。
还需要一个磁场源，可以是永磁体或电磁铁。
最后是一个电压测量仪器，如万用表或示波器。
在实验过程中，首先需要将霍尔元件连接到电路中。
霍尔元件有三个引脚，分别是电源引脚、接地引脚和输出引脚。
电源引脚和接地引脚用来给霍尔元件提供电流，输出引脚用来测量霍尔电压。
将电源的正极连接到电源引脚，负极连接到接地引脚，然后将输出引脚连接到电压测量仪器。
接下来，我们需要将磁场源靠近霍尔元件。
可以调整磁场源的位置和方向，以改变磁场的强度和方向。
当磁场源靠近霍尔元件时，会在霍尔元件两侧产生一个电势差，即霍尔电压。
通过电压测量仪器可以测量到这个电势差的数值。
在实验过程中，有几个要点需要注意。
首先，要保持实验环境的稳定。
外部的干扰会影响到测量结果的准确性，因此需要尽量避免外部干扰，如电磁辐射和温度变化。
其次，要保持电路的稳定。
电源的电流和电压要保持稳定，以确保测量结果的可靠性。
最后，要注意测量的精度。
可以通过调整电流的大小和测量仪器的灵敏度来提高测量的精度。
使用霍尔效应测量磁场的步骤与要点就是以上所述。
通过了解霍尔效应的原理，准备实验器材，连接电路，调整磁场源的位置和方向，测量霍尔电压，并注意实验环境的稳定、电路的稳定和测量的精度，我们就可以准确地测量磁场的强度和方向。
总之，霍尔效应是一种常用的测量磁场的方法，它简单、可靠且精度较高。
通
过掌握使用霍尔效应测量磁场的步骤与要点，我们可以更好地应用霍尔效应来解决实际问题，推动科技的发展。
