输送带结构

合集下载

橡胶输送带结构

橡胶输送带结构

橡胶输送带结构橡胶输送带是一种常用的输送机械,广泛应用于矿山、港口、建筑工地等场所。

它由橡胶带体、衬板、骨架层和覆胶层等组成,其结构设计旨在提供稳定的输送能力和耐磨性。

橡胶带体是橡胶输送带的主要组成部分。

它由多层橡胶材料组成,具有良好的柔韧性和强度。

橡胶带体的厚度和强度根据不同的使用环境和物料输送需求而定。

橡胶带体的表面通常有纹路或凹槽,以增加摩擦力,防止物料滑动。

衬板是橡胶输送带的一部分,位于橡胶带体的下方。

衬板可以起到支撑和保护橡胶带体的作用。

它通常由多层织物或金属材料制成,具有一定的韧性和抗拉强度。

衬板的厚度和材质选择与物料的性质和输送距离有关。

骨架层是橡胶输送带的主要支撑结构,位于橡胶带体和衬板之间。

骨架层的作用是增强橡胶带体的拉伸强度和抗冲击性能。

常见的骨架材料有帆布、钢丝绳等。

帆布骨架层由多层纤维帆布叠加而成,具有较好的柔韧性和抗撕裂性能。

钢丝绳骨架层由多股钢丝绳编织而成,具有高强度和耐磨性,适用于输送长距离和重负荷物料。

覆胶层是橡胶输送带的保护层,位于橡胶带体的上方。

覆胶层可以增加橡胶带体的耐磨性和抗老化性能。

常见的覆胶材料有普通橡胶、耐磨橡胶等。

覆胶层的厚度和材质选择与物料的性质和工作环境有关。

除了以上主要结构,橡胶输送带还有一些辅助部件,如输送带连接件、拉伸装置和清扫装置等。

输送带连接件用于连接输送带的两端,常见的连接方式有机械接口和热胶接口。

拉伸装置用于调整输送带的张力,保持适当的工作状态。

清扫装置用于清除输送带表面的杂物和粉尘,以保持输送带的清洁和正常工作。

橡胶输送带的结构设计旨在提供稳定的输送能力和耐磨性。

橡胶带体、衬板、骨架层和覆胶层是橡胶输送带的主要组成部分,其厚度和材质选择根据不同的使用环境和物料输送需求而定。

输送带连接件、拉伸装置和清扫装置等辅助部件可以提高橡胶输送带的使用寿命和工作效率。

对于不同的物料和工作环境,需要根据实际情况选择合适的橡胶输送带结构,以确保安全可靠的物料输送。

输送带的原理

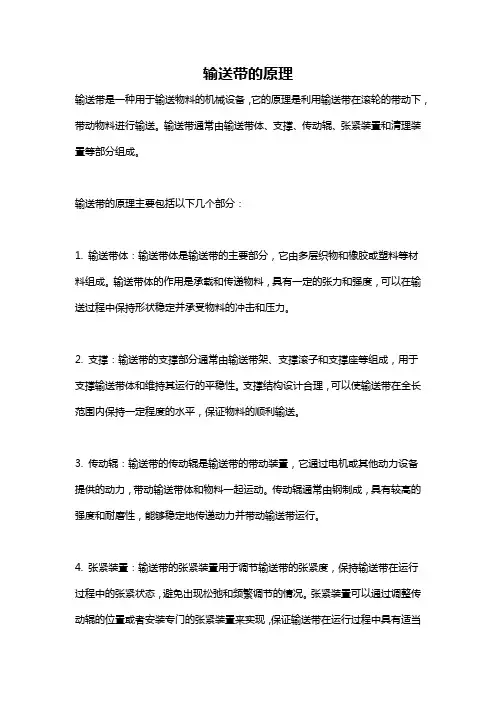

输送带的原理

输送带的原理输送带是一种用于输送物料的机械设备,它的原理是利用输送带在滚轮的带动下,带动物料进行输送。

输送带通常由输送带体、支撑、传动辊、张紧装置和清理装置等部分组成。

输送带的原理主要包括以下几个部分:1. 输送带体:输送带体是输送带的主要部分,它由多层织物和橡胶或塑料等材料组成。

输送带体的作用是承载和传递物料,具有一定的张力和强度,可以在输送过程中保持形状稳定并承受物料的冲击和压力。

2. 支撑:输送带的支撑部分通常由输送带架、支撑滚子和支撑座等组成,用于支撑输送带体和维持其运行的平稳性。

支撑结构设计合理,可以使输送带在全长范围内保持一定程度的水平,保证物料的顺利输送。

3. 传动辊:输送带的传动辊是输送带的带动装置,它通过电机或其他动力设备提供的动力,带动输送带体和物料一起运动。

传动辊通常由钢制成,具有较高的强度和耐磨性,能够稳定地传递动力并带动输送带运行。

4. 张紧装置:输送带的张紧装置用于调节输送带的张紧度,保持输送带在运行过程中的张紧状态,避免出现松弛和频繁调节的情况。

张紧装置可以通过调整传动辊的位置或者安装专门的张紧装置来实现,保证输送带在运行过程中具有适当的张力。

5. 清理装置:输送带的清理装置用于清除输送带和传动辊上的杂质和粉尘,保持输送带的表面清洁,避免杂质对输送带的磨损和污染。

清理装置通常由刮板、清扫器和喷淋装置等组成,可以根据物料的特性和输送带的使用环境选择合适的清理装置。

输送带的原理在输送物料的过程中起到关键作用,它能够高效、持续地输送各种类型的物料,广泛应用于矿山、港口、化工、建材、冶金等行业。

通过合理的设计和选配,可以实现输送带的自动化输送,提高生产效率,降低劳动强度,节约人力和成本。

在输送带的运行过程中,需要根据物料的种类、输送距离和工作环境等因素进行合理的选择和设计,以确保输送带的安全、稳定和可靠运行。

同时,还需要进行定期的维护和保养,保持输送带和相关设备的正常运行状态,延长设备的使用寿命,提高生产效率和经济效益。

输送带

输送带

一、输送带简介1、输送带又叫运输带,是用于皮带输送带中起承载和运送物料作用的橡胶与纤维、金属复合制品,或者是塑料和织物复合的制品。

常见农业、工矿企业和交通运输业中广泛用于输送各种固体块状和粉料状物料或成件物品。

输送带广泛应用于水泥、焦化、冶金、化工、钢铁等行业中输送距离较短、输送量较小的场合。

2、产品结构:本产品采用多层挂胶棉帆布作骨架,表面覆盖性能良好的橡胶材料,经硫化而制成。

3、输送带的表示方法:①分层输送带常用表示方法(标准的表示方法与此不同,具体请参照标准GB7984的规定):以NN200 1000×6(6+3)为例,NN200表示的是尼龙200型,1000-表示带子的宽度,6-表示尼龙布层数,(6+3)-表示输送带上下覆盖胶分别有6毫米和3毫米厚。

②钢丝绳芯输送带常用表示方法:以ST1000 H 1000 4.0-6.0-6.0 为例:ST1000-表示的是强度规格,为1000N/mm,H-表示的是覆盖胶的性能级别,1000-表示的产品的宽度,单位mm ,4.0-表示的是钢丝绳的直径,单位mm,6.0-6.0-表示的是上下覆盖胶的厚度,单位mm。

①一般煤矿用PVC和PVG整芯阻燃输送带用强度级别和带子的宽度来表示。

②强度级别一般分为:4级、5级、6级、7级、8级、9级、10级、11级和最高到16级带,分别对应的强度为:680S、800S、1000S、1250S、1400S、1600S、1800S、2000S、2240S、2500s、2800S、3100S 和3400S。

③输送带的宽度一般为:500mm、650mm、800mm、1000mm、1200mm、1400mm、1600mm、1800mm等。

④我国规定,所有煤矿井下所使用的输送带产品必须为符合我国相关标准的阻燃抗静电输送带。

现在煤矿企业常用的输送带有:PVC整芯阻燃抗静电输送带、PVG整芯阻燃抗静电输送带、钢丝绳芯阻燃抗静电输送带。

皮带输送线结构原理与设计应用

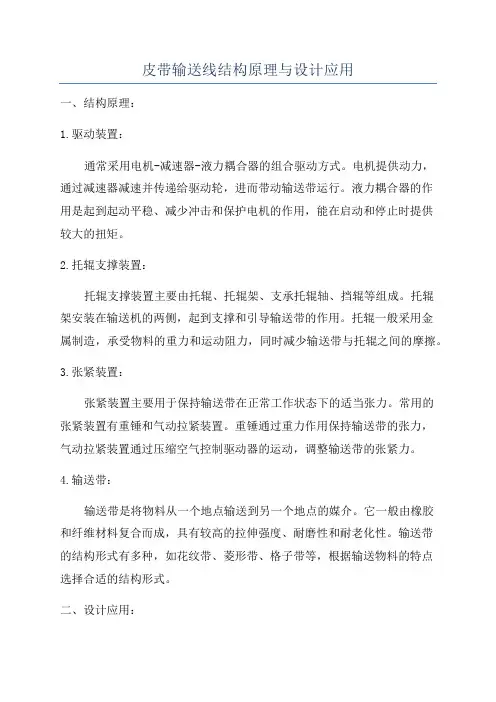

皮带输送线结构原理与设计应用

皮带输送线结构原理与设计应用一、结构原理:1.驱动装置:通常采用电机-减速器-液力耦合器的组合驱动方式。

电机提供动力,通过减速器减速并传递给驱动轮,进而带动输送带运行。

液力耦合器的作用是起到起动平稳、减少冲击和保护电机的作用,能在启动和停止时提供较大的扭矩。

2.托辊支撑装置:托辊支撑装置主要由托辊、托辊架、支承托辊轴、挡辊等组成。

托辊架安装在输送机的两侧,起到支撑和引导输送带的作用。

托辊一般采用金属制造,承受物料的重力和运动阻力,同时减少输送带与托辊之间的摩擦。

3.张紧装置:张紧装置主要用于保持输送带在正常工作状态下的适当张力。

常用的张紧装置有重锤和气动拉紧装置。

重锤通过重力作用保持输送带的张力,气动拉紧装置通过压缩空气控制驱动器的运动,调整输送带的张紧力。

4.输送带:输送带是将物料从一个地点输送到另一个地点的媒介。

它一般由橡胶和纤维材料复合而成,具有较高的拉伸强度、耐磨性和耐老化性。

输送带的结构形式有多种,如花纹带、菱形带、格子带等,根据输送物料的特点选择合适的结构形式。

二、设计应用:1.矿山行业:2.电力行业:电厂常用的燃煤输送线采用皮带输送线,可以将煤炭从储煤场输送到锅炉燃烧。

同时,在发电厂的灰渣处理系统中也使用皮带输送线输送煤灰、废渣等。

3.港口行业:港口是物流的重要环节,皮带输送线在港口行业中起到关键的作用。

它可用于输送散装物料,如煤炭、矿石、谷物等。

通过建设集装箱码头和堆场,可以实现高效、自动化的装卸货作业。

4.冶金行业:冶金行业中的连续铸造过程中,需要大量的物料输送。

皮带输送线可以将铁水、铸坯等物料从一个工序输送至另一个工序,实现连续、稳定的生产。

5.建材行业:在水泥、石灰等建材生产过程中,需要将原料和成品进行输送和储存。

皮带输送线可以将石灰石、石膏、水泥等物料从矿山或储存仓库输送至破碎和磨粉设备,或将成品输送至仓库和装车。

综上所述,皮带输送线是一种结构简单、运行可靠、适用性广泛的输送设备。

输送带结构

输送带结构

盛年不重来,一日难再晨。

及时宜自勉,岁月不待人。

分层式输送带结构图分层式输送带的产品分类分层式输送带的计量方法分层式输送带的使用及保养方法分层式输送带使用中常见的问题及排除措施分层式输送带是由多层挂胶帆布粘结在一起并覆有橡胶经硫化结合成一整体而制成,适用于输送块状、粒状、粉状、糊状物料或成件物品等。

分层式输送带结构(横断面)如上图。

分层式输送带按用途分为普通输送带、耐热输送带、尼龙输送带、聚酯输送带、耐油输送带、耐酸碱输送带、耐寒输送带、食品输送带、一般难燃输送带、环形输送带、花纹输送带、挡边输送带等。

(一)普通输送带1、使用特征普通输送带按被输送物料的磨损性和冲击性分为三种,其代号分别为H、D、L,其覆盖胶的物理机械性能应符合表1的要求,表中老化条件为70℃×7天。

其执行标准为GB/T 7984-2001《输送带具有橡胶或塑料覆盖层的普通用途织物芯输送带》。

表1 普通输送带覆盖胶物理机构性能类型拉伸强度≥ MPa拉断伸长率≥ %磨耗量≤ mm 3老化后拉伸强度和扯断伸长率变化率H 24.0 450 120 -25% — +25%D 18.0 400 100 -25% — +25%L 15.0 350 200 -25% — +25% H- 强划裂工作条件;D- 强磨损工作条件;L- 一般工作条件。

2、适用范围H型:用于输送密度在2.5 T/m3以下的常温非腐蚀性大块物料。

D型:用于输送密度在2.5 T/m3以下的常温非腐蚀性中小块物料。

L型:用于输送密度小、磨损性小的常温非腐蚀性粉状物料。

(二)耐热输送带1、使用特征耐热输送带系由多层挂胶涤棉帆布粘结在一起并覆有耐热性能良好的胶料经硫化而制成。

耐热输送带按试验温度不同分为三种型号:1型:可耐不大于100℃试验温度,代号T1;2型:可耐不大于125℃试验温度,代号T2;3型:可耐不大于150℃试验温度,代号T3;耐热输送带覆盖胶耐热试验后的物理性能应符合表2规定。

真空吸附输送带内部结构

真空吸附输送带内部结构

真空吸附输送带内部结构
真空吸附输送带是一种利用负压效应将物料吸附在输送带上并进行传输的设备。

其内部结构主要包括以下几个部分:
1. 输送带:输送带是真空吸附输送带的核心部件,通常由橡胶或聚氨酯等材料制成。

输送带上有一系列的孔洞,通过这些孔洞与真空系统相连,形成负压区域。

2. 风箱:风箱位于输送带的下方,用于提供负压。

风箱内部通常设有风机,通过风机产生的负压将物料吸附在输送带上。

3. 过滤器:为了防止灰尘和杂质进入真空系统,通常在风箱中设置过滤器。

过滤器可以过滤掉空气中的杂质,保证真空系统的正常运行。

4. 导向装置:为了保证物料在输送过程中的稳定性,真空吸附输送带通常配备有导向装置。

导向装置可以使物料保持在规定的运行轨道上,避免偏移和侧漏。

5. 控制系统:真空吸附输送带还需要配备相应的控制系统,用于控制风机、过滤器等设备的运行,并监测输送带的工作状况。

控制系统可以根据实际需要进行参数调节和报警提示。

这些部件的合理设计和配合可以确保真空吸附输送带的稳定运行和高效传输。

不同的应用场景和物料特性可能会有一些差异,因此在实际应用中,需要根据具体要求进行结构和参数的调整。

输送带相关知识点总结

输送带相关知识点总结

输送带相关知识点总结
输送带是一种用于承载和输送物料的设备部件,广泛应用于工业生产中。

以下是关于输送带的一些重要知识点总结:
1. 类型:根据不同的分类标准,输送带可以分为多种类型。

例如,按材质可分为橡胶输送带、硅胶输送带、PU输送带等;按用途可分为耐热带、耐磨带、食品带等。

2. 结构:输送带通常由基材和覆盖层组成,基材提供强度和韧性,覆盖层则提供耐磨、耐腐蚀等特性。

3. 性能参数:输送带的性能参数包括带宽、长度、厚度、粘附力等,这些参数会直接影响其承载能力和输送效率。

4. 选型:选择合适的输送带是至关重要的,需要根据实际需求和环境条件进行综合考虑,如物料特性、输送距离、输送速度、工作环境等。

5. 维护与保养:正确的维护和保养能延长输送带的使用寿命,包括定期检查、清洁、润滑等措施。

当输送带出现磨损、断裂等现象时,应及时更换。

6. 安全使用:使用输送带时,应遵循安全操作规程,防止因操作不当或设备故障导致的安全事故。

7. 环保与回收:对于废弃的输送带,应采取环保的回收方式,减少对环境的污染。

以上信息仅供参考,如需了解更多信息,建议咨询专业人士。

输送带的分类及应用

输送带的分类及应用

输送带的分类及应用输送带是一种用于传输物料的装置,广泛应用于工业生产中的物料运输过程。

根据不同的应用需求,输送带可以分为多种不同的分类。

以下是关于输送带分类及应用的详细介绍:一、根据形式和结构的不同,输送带可以分为以下几种类型:1. 条形输送带:这是最常见的一种输送带形式,在工业生产中用于运输各种不同类型的物料,例如煤炭、矿石、矿渣、砂石等。

条形输送带通常由橡胶或者聚合物材料制成,具有较高的耐磨性和抗拉强度。

2. 网状输送带:该类型的输送带由金属丝或者塑料丝制成,具有较大的承载能力和透气性,适用于需要进行烘干或排气的场合,例如食品行业的烘干机和脱水设备。

3. 封闭输送带:该类型的输送带通常由橡胶或聚合物材料制成,并且带有封闭的侧边和底部,适用于需要进行粉尘或者防水处理的场合,例如化工行业和粮食储存。

4. 刮总传送带:这种输送带在表面覆有刮板,可以将物料从输送带表面刮下,适用于需要进行物料清理和分离的场合,例如废品处理和回收利用的行业。

二、根据用途和工作环境的不同,输送带可以分为以下几种类型:1. 横向输送带:用于将物料从一处输送到另一处,常用于工厂内部的物料运输,例如电子产品生产线和汽车制造过程中的零部件输送。

2. 斜向输送带:用于将物料从低处输送到高处,或者从高处输送到低处,适用于地形不平或高度差较大的场合,例如矿山和港口等行业。

3. 倾斜输送带:用于将物料从一侧输送到另一侧,适用于需要进行横向运输的场合,例如食品行业的面包制作过程中的面团输送。

4. 上分输送带:用于将物料根据大小、形状或重量进行分类和分离,适用于需要进行物料分选和分类的场合,例如包装行业和邮政物流。

5. 加热输送带:这种输送带在表面覆有加热元件,可以将物料加热或保温,适用于需要进行物料加热和处理的场合,例如食品加工和塑料热成型等行业。

6. 冷却输送带:这种输送带在表面具有冷却装置,可以将物料进行冷却,适用于需要进行物料降温和处理的场合,例如烘焙行业和冶金行业。

传送带的工作原理

传送带的工作原理

传送带的工作原理传送带是一种广泛应用于工业领域的设备,它通过将物体沿着特定的路径传送,实现物流的自动化运输。

传送带的工作原理基于动力传递、运动控制和物体搬运等原理,下面将对传送带的工作原理进行详细介绍。

一、传送带的结构和组成传送带由输送带、驱动装置、张紧装置、托辊、支撑架和安全保护装置等组成。

输送带通常由橡胶、塑料或金属材料制成,其宽度根据物体大小和重量而不同。

驱动装置通常是由电机、减速器和轴承组成,用于提供传送带的动力。

张紧装置可以调节输送带的松紧程度,确保其正常运转。

托辊用于支撑和引导输送带,支撑架则起到固定输送带的作用。

安全保护装置则用于确保运输过程中的安全。

二、传送带的动力传递方式传送带的动力传递方式主要有三种:直接传动、间接传动和液压传动。

直接传动是指电机直接连接到传送带上,通过电机的转动将动力传递给传送带。

间接传动是通过轴、链条或齿轮传动将电机的动力传递给传送带。

液压传动则是利用液压油缸将压力通过液体传递给传送带,从而带动传送带的运动。

三、传送带的运动控制方式传送带的运动控制方式主要有两种:恒速控制和变速控制。

恒速控制是指在传送带的运行过程中保持恒定的速度,确保物体以一定的速度顺利运输。

变速控制则是根据具体需求,在传送带的运行过程中对速度进行调节,以适应不同的工作需求。

四、传送带的物体搬运原理传送带通过其特殊的结构和工作原理,实现物体的搬运。

当传送带启动时,驱动装置提供动力,使输送带开始运动。

物体置于输送带上,被输送带牢固地固定住。

输送带不断地将物体向前运动,从而实现物体的搬运。

在物体到达目的地时,可以通过张紧装置的松紧程度调节,控制物体的卸载。

五、传送带的应用范围传送带广泛应用于各个行业,如物流、矿山、冶金、化工、建筑等。

在物流行业中,传送带可用于仓储、装卸和运输等环节,极大提高了工作效率。

在矿山行业中,传送带可用于矿石的运输和分选,实现自动化生产。

在化工行业中,传送带可用于化工品的生产和输送,确保生产过程的顺利进行。

输送带生产工艺及流程

输送带生产工艺及流程

产品一、输送带的结构:一般是由两大部分组成:1、抗拉层(骨架层),是输送带的主体,它承担着输送物料的全部负载。

2、盖胶:又分为上盖胶、下盖胶。

作用:保护抗拉层在工作时免受物料的冲击、磨损和耐腐蚀。

(1)上盖胶:也叫承载面、工作面,它是接触物料的一面。

(2)下盖胶:是运行面,它与辊筒很好的紧密结合。

注:一般来说,上盖胶的尺寸大于下盖胶的尺寸。

例:钢丝绳带,它的抗拉层就是根据规格不同、纵向排列的钢丝绳,钢丝绳承担着物料的负载。

它虽有芯胶,但从整体结构排列,分为上盖胶、下盖胶、抗拉层,上盖胶就是紧贴着钢丝绳到面部的这一部分,下盖胶是紧贴着钢丝绳到下面的一部分。

分层带,它的抗拉层是由不同的织物芯组成的。

3、边胶:用来保护抗拉层的边部免受输送带在运行过程中受到损伤而减少输送带的使用寿命。

4、缓冲胶:紧挨着抗拉层,与上盖胶的结合面。

作用:a、增加抗拉层与上盖胶的粘合力。

b、增强抗冲击力。

二、输送带的品种、分类。

A、以抗拉层材料进行分类:1、纤维材料组成的抗拉层。

①帆布芯输送带(以纤维材质来命名)a、棉布带:用棉纤维编织成的棉帆布做成的输送带,历史最长,强力低。

b、维纶带:骨架层是由一种合成纤维维纶丝编织成的,它属于过渡产品,使用不多,我公司未生产过。

c、锦纶带:就是尼龙带,用得最多。

d、涤纶带:就是聚酯带,用得最多。

注:EP布经向用得是涤纶,纬向用得是锦纶,称之为涤锦编织。

e、丙纶带:强度很高,国外使用此带,我国还未开发出来。

②整体带芯输送带以经向是涤纶丝,纬向是锦纶丝,中间掺杂一定的棉丝编织而成,经过PVC糊浸渍、塑化,然后形成整芯输送带。

它在国外70年代问世,80年代在西欧发展得非常快,尤以英国为主,故90年代我国从英国引进整芯带,并采用英国标准,发展很快。

主要用于煤矿井下,一是它的整体结构,二是它要通过浸渍PVC糊,阻燃效果好。

③短纤维定向增强输送带(我厂不多用,属于无层轻型带,中间层把涤纶丝粉碎到5毫米左右覆盖到胶上,)2、金属材料组成的抗拉层。

输送带简介介绍

输送带简介介绍
输送带的发展趋势与前景
输送带的发展趋势与前景
• 输送带,也称为输送带或输送带,是用于输送物料的带状设备。它通常由橡胶或塑料制成,也可以由金属或其他材料制成 。输送带广泛应用于各个行业,如矿山、港口、物流、化工等。
THANKS
感谢观看
生产效率:输送带能够实现自动化和连 续化的物料输送,有利于提高生产效率 。
成本效益:输送带在长期使用中具有较 低的运行成本,能够节省大量人力和物 力资源。
空间优化:输送带可以充分利用空间, 实现物料的垂直和水平输送,有利于节 省工厂空间。
04
输送带的分类及选型
分类
01
02
03
根据材质
输送带可分为橡胶输送带 、聚酯输送带、尼龙输送 带、钢丝绳输送带等。
输送带简介介绍
汇报人: 日期:
• 输送带概述 • 输送带的应用领域 • 输送带的特点及优势 • 输送带的分类及选型 • 输送带的维护与保养 • 输送带的发展趋势与前景
01
输送带概述
输送带的定义
01
输送带是一种用于物料输送的带 状柔性输送设备,主要由承载构 件和牵引构件构成。
02
它是一种连续运输机械,可以在 一定距离内高效地输送各种散装 物料。
可靠性:输送带采用优质材料制作,具有较高的耐用性和 稳定性,能够保证长期连续的输送作业。
适应性:输送带可以适应各种不同类型的物料,如颗粒状 、块状、粉状等。
可维护性:输送带的维护相对简单,可以方便地进行更换 和维修。
优势
以下是输送带的一些优势
安全可靠:输送带在输送过程中具有较 高的安全性和稳定性,能够保证生产安 全。
根据用途
输送带可分为通用型输送 带、爬坡型输送带、转弯 型输送带、槽型输送带等 。

输送带滚筒内部结构

输送带滚筒内部结构

输送带滚筒内部结构
输送带滚筒是输送带系统中的重要部件,用于支撑和驱动输送带,使物料得以传送。

滚筒通常由外壳、轴承、轴和密封件等部件组成。

外壳通常由钢管制成,内部安装有轴承和轴。

轴承支撑滚筒并使其能够自由旋转,轴则连接滚筒和传动装置。

密封件则用于防止灰尘和污染物进入滚筒内部,保护轴承和润滑脂不受损。

在滚筒的内部结构中,轴承起着至关重要的作用。

它们通常采用优质的滚动轴承或滑动轴承,以承受输送带运行时产生的径向和轴向载荷。

轴承通常安装在外壳的两端,并通过轴来连接。

为了减少摩擦损耗和延长使用寿命,滚筒内部的轴承通常需要定期添加润滑脂。

另外,滚筒的外壳材质通常选择优质的钢管,以保证足够的强度和刚性来承受物料的重量和运行时的冲击。

外壳表面通常会进行防腐蚀处理,以延长滚筒的使用寿命。

总的来说,输送带滚筒的内部结构主要包括外壳、轴承、轴和密封件等部件,它们共同协作,确保输送带的正常运行和物料的顺
利传输。

通过合理的设计和选材,滚筒能够在恶劣的工作环境下保持稳定的运行,是输送带系统中不可或缺的重要组成部分。

传送带基本结构

传送带基本结构

传送带基本结构传送带是一种用于物料输送的机械设备,广泛应用于工厂生产线和物流运输领域。

传送带的基本结构包括传动装置、支撑装置、输送带、张紧装置和清洁装置等几个主要部分。

传送带的运行稳定性和输送效率与其基本结构密切相关,因此对传送带结构的设计和优化具有重要意义。

传送带基本结构中的传动装置承担着驱动输送带运转的任务,其性能直接影响传送带的工作效率和可靠性。

常见的传动装置包括电机、减速机、联轴器等,在传送带设计中需根据输送物料的种类、输送距离和工作环境等因素选择合适的传动装置。

传动装置的功率大小、转速调节范围、传动方式等参数应该符合实际工程需求,以确保传送带能够稳定高效地运行。

支撑装置是传送带的承载部分,其主要作用是支撑输送带,减少其受力,保证输送带的平稳输送物料。

支撑装置的结构设计应考虑到传送带的长度、荷载大小、工作环境等因素,采用合适的支撑方式和材料,确保传送带能够在长期工作中保持稳定性和可靠性。

常见的支撑装置有滚筒支撑、托辊支撑、滑板支撑等,其选择应根据实际情况进行合理安排。

输送带是传送带的核心部分,其质量和性能直接影响传送带的使用效果。

传统的输送带主要由橡胶带和钢丝绳构成,具有柔性良好、承载能力大、使用寿命长等优点,适用于多种场合。

随着科技的发展,新型材料如聚酯、聚氯乙烯等也逐渐应用于输送带的制造中,以提高传送带的耐磨性、耐温性和抗拉强度。

在传送带的选择和设计中,应根据输送物料的性质和工作环境的要求确定合适的输送带类型,以达到最佳的输送效果。

张紧装置是传送带保持张紧状态的关键部件,其作用是调整传送带的张紧度,保证传送带在运行过程中不会产生松弛和跑偏现象。

传统的张紧装置采用重物张紧、弹簧张紧等方式,其缺点是不易实现精准调节和长时间维持张紧状态。

现代传送带中常采用自动张紧装置,通过电机、气动装置等实现传送带的自动调节,提高张紧效率和稳定性,减少了人工维护成本,大大提高了传送带的使用寿命。

传送带的清洁装置是保证传送带正常工作的重要环节,其主要作用是清除传送带表面的积尘、污渍、杂质等,以防止这些物质对传送带工作的影响。

《输送带培训教材》课件

《输送带培训教材》课件

总结和建议
本课件全面介绍了《输送带培训教材》,涵盖了基本概念、分类、组成、性 能、安装、维护和故障排除等重要内容。
通过掌握这些知识和技能,您将能够更好地了解和应用输送带,提高生产效 率和质量。
输送带的定义和分类
定义
输送带是一种用于搬运物料的装置,通过驱动装置将物料从一个地点传送到另一个地点。
分类
根据传送方式、材料和用途等因素,输送带可以分为多种类型,如滚筒输送带、链式输送带 和胶带输送带。
输送带的组成和性能
组成
• 输送带体 • 驱动装置 • 张紧装置 • 支撑装置
性能
• 承载能力 • 速度调节范围 • 使用寿命 • 耐磨性
定期维护Biblioteka 根据具体故障症状,采取相应 的排除措施,修复损坏的部分。
制定定期维护计划,以延长输 送带的使用寿命,并提高工作 效率。
常见问题及解决方法
松散传动
检查并调整驱动系统以确 保正常传动和紧固。
漏料
定期检查输送带密封和托 辊等部位,避免物料漏出。
断带
检查输送带的张紧装置, 及时更换老化或断裂的输 送带。
《输送带培训教材》PPT 课件
本课件旨在提供全面的《输送带培训教材》
培训目标
1 了解输送带的基本原理
掌握输送带的工作原理,及其在工业生产中的重要性。
2 掌握输送带的分类
了解不同类型的输送带以及它们在各个行业中的应用。
3 理解输送带的组成和性能
学习输送带的结构和性能特点,以及如何选择和调整合适的输送带。
输送带的安装和维护
1
日常维护
2
定期检查和清洁输送带,及时处理松
动的零件或磨损的部分。
3
安装
遵循厂家提供的指导和安装程序,确 保正确安装和调整输送带。

传送带知识点总结

传送带知识点总结

传送带知识点总结一、传送带的类型传送带的类型主要包括:轻型传送带、重型传送带、波纹边传送带、挡边传送带、阻燃传送带、耐高温传送带、耐油传送带、耐酸碱传送带等。

根据不同的使用环境和物料特性,选择合适的传送带类型对于提高生产效率和保障设备运行安全至关重要。

二、传送带的结构传送带的结构包括:输送带、输送带胶接接头、输送带输送机等。

输送带是传送带的主体部分,由橡胶、塑料、金属等材料制成,承担着物料的输送任务;输送带胶接接头是将输送带两端用胶水胶接在一起,以保证输送带的持久使用;输送带输送机是用于传送带的安装与调整,保障传送带的正常运行。

三、传送带的工作原理传送带的工作原理是通过驱动装置将输送带带动物料运行,实现物料的无损输送。

传送带的驱动装置一般为电动机、液压电机或机械传动装置,通过启动驱动装置,传送带带动物料进行输送。

另外,为了保障传送过程中物料不会发生滑移或侧漏,通常还会在传送带上安装挡边、波纹边等辅助装置。

四、传送带的维护传送带的维护包括定期检查、润滑维护、保养、清洁等。

定期检查主要是观察传送带的运行状况,包括是否有裂纹、磨损、松动等情况,及时进行维修和更换;润滑维护是为了保证传送带各个部件的正常运行,减少磨损和摩擦;保养是延长传送带寿命的重要手段,除了日常保养外,还应定期对传送带进行大修;清洁是为了避免异物进入传送带、减少污染、保持传送带的清洁。

五、传送带的故障排除传送带出现故障的原因主要包括:传动系统故障、输送带磨损、输送带松动、物料卡料等。

针对不同的故障情况,需要采取相应的排除措施,比如对传动系统进行检修、更换磨损严重的输送带、调整输送带的张紧程度、及时清理卡料等。

综上所述,传送带作为工业生产中的重要设备,对于提高生产效率、保障生产安全具有非常重要的作用。

掌握传送带的相关知识和技术,对于设备运行的稳定性和生产线的正常运行至关重要。

希望通过本文的介绍和总结,能够对传送带相关知识有更深入的了解,为生产实践提供帮助。

模组输送带结构

模组输送带结构

模组输送带结构模组输送带是一种用来输送物料的装置,广泛应用于工矿企业的生产线中。

它由输送带、驱动装置、支撑装置、托辊装置、弯辊装置、张紧装置和清洗装置等多个部件组成。

输送带是模组输送带的重要部分。

它由多层橡胶和棉布组成,既能起到支撑和保护冷却料的作用,又能抵抗高温和腐蚀。

输送带通常分为光带和带芯带两种类型。

光带适用于输送高温物料,而带芯带则适用于输送重负载物料。

驱动装置是模组输送带的动力来源。

它通常由电机、减速机和联轴器组成,通过电机提供的动力驱动输送带的运行。

驱动装置的选择应根据输送带的长度、输送能力和工作环境等进行合理搭配,以保证输送带的正常运行。

支撑装置是模组输送带的重要组成部分。

它由支撑架、支撑滚筒和支撑杆等部件组成,主要用于支撑输送带,使其保持水平稳定。

支撑装置的稳定性和高度调整性对输送带的正常运行和使用寿命有着重要的影响。

托辊装置是模组输送带的辅助组件之一。

它由托辊、托辊架和导向辊等部件组成,用于支撑输送带上的物料和减轻输送带的摩擦阻力。

托辊装置的设计合理与否直接影响到输送带的运行效率和使用寿命。

另外,弯辊装置是模组输送带的必要装置之一。

它由弯辊、托辊和减速器等部件组成,用于改变输送带的方向。

弯辊装置的设计应符合输送带的曲线半径要求,并保持输送带的稳定性和运行平稳。

张紧装置是模组输送带的关键装置之一。

它由张紧滚筒、张紧装置和调节装置等部件组成,用于保持输送带的适度张紧状态。

张紧装置的设计要合理,以确保输送带的张紧度能够适应物料的传输要求,并避免过度张紧造成的损坏。

清洗装置是模组输送带的保养装置之一。

它由喷水装置、刮板装置和清洗支架等部件组成,用于清洗输送带上的杂物和污物。

清洗装置的设计应考虑到清洗效果和清洗频率的要求,以确保输送带的清洁和正常使用。

总而言之,模组输送带的结构复杂,由多个部件组成。

各个部件之间相互配合,协同工作,以确保输送带的正常运行和物料的顺利输送。

在选择和设计模组输送带时,需要考虑到物料的性质、工作环境和要求等,以确保输送带的性能和可靠性。

运输物料的输送带结构分类

运输物料的输送带结构分类

运输物料的输送带结构分类带式输送机1.1带式输送机的应用带式输送机是连续运输机的一种,连续运输机是固定式或运移式起重运输机中主要类型之一,其运输特点是形成装载点到装载点之间的连续物料流,靠连续物料流的整体运动来完成物流从装载点到卸载点的输送。

在工业、农业、交通等各企业中,连续运输机是生产过程中组成有节奏的流水作业运输线不可缺少的组成部分。

连续运输机可分为:(1)具有挠性牵引物件的输送机,如带式输送机,板式输送机,刮板输送机,斗式输送机、自动扶梯及架空索道等;(2)不具有挠性牵引物件的输送机,如螺旋输送机、振动输送机等;(3)管道输送机(流体输送),如气力输送装置和液力输送管道.其中带输送机是连续运输机中是使用最广泛的,带式输送机运行可靠,输送量大,输送距离长,维护简便,适应于冶金煤炭,机械电力,轻工,建材,粮食等各个部门。

1.2带式输送机的分类带式输送机分类方法有多种,按运输物料的输送带结构可分成两类,一类是普通型带式输送机,这类带式输送机在输送带运输物料的过程中,上带呈槽形,下带呈平形,输送带有托辊托起,输送带外表几何形状均为平面;另外一类是特种结构的带式输送机,各有各的输送特点.其简介如下:各种带式输送机的特点⑴.QD80轻型固定式带输送机QD80轻型固定式带输送机与TDⅡ型相比,其带较薄、载荷也较轻,运距一般不超过100m,电机容量不超过22kw.⑵.它属于高强度带式输送机,其输送带的带芯中有平行的细钢绳,一台运输机运距可达几公里到几十公里.⑶.U形带式输送机它又称为槽形带式输送机,其明显特点是将普通带式输送机的槽形托辊角由提高到使输送带成U形.这样一来输送带与物料间产生挤压,导致物料对胶带的摩擦力增大,从而输送机的运输倾角可达25°.⑷. 管形带式输送机U形带式输送带进一步的成槽,最后形成一个圆管状,即为管形带式输送机,因为输送带被卷成一个圆管,故可以实现闭密输送物料,可明显减轻粉状物料对环境的污染,并且可以实现弯曲运行.⑸.气垫式带输送机其输送带不是运行在托辊上的,而是在空气膜(气垫)上运行,省去了托辊,用不动的带有气孔的气室盘形槽和气室取代了运行的托辊, 运动部件的减少,总的等效质量减少,阻力减小,效率提高,并且运行平稳,可提高带速.但一般其运送物料的块度不超过300mm.增大物流断面的方法除了用托辊把输送带强压成槽形外,也可以改变输送带本身,把输送带的运载面做成垂直边的,并且带有横隔板.一般把垂直侧挡边作成波状,故称为波状带式输送机,这种机型适用于大倾角,倾角在30°以上,最大可达90°.(6).压带式带输送机它是用一条辅助带对物料施加压力.这种输送机的主要优点是:输送物料的最大倾角可达90°,运行速度可达6m/s,输送能力不随倾角的变化而变化,可实现松散物料和有毒物料的密闭输送.其主要缺点是结构复杂、输送带的磨损增大和能耗较大.⑺.钢绳牵引带式输送机它是无际绳运输与带式运输相结合的产物,既具有钢绳的高强度、牵引灵活的特点,又具有带式运输的连续、柔性的优点。

橡胶输送带结构

橡胶输送带结构

橡胶输送带结构橡胶输送带是一种广泛应用于矿山、港口、电力、化工等行业的重要物流设备。

其主要作用是将物料从一个地方运输到另一个地方,具有输送量大、输送距离长、运输速度快等特点。

橡胶输送带的结构是其能够承受高强度和高速度运转的关键,下面我们来详细了解一下橡胶输送带的结构。

1.上覆层上覆层是橡胶输送带最外层,也是与物料直接接触的部分。

它需要具有耐磨损、耐切割和耐撕裂等性能。

常见的材料有天然橡胶、合成橡胶和聚氨酯等。

其中天然橡胶具有优异的耐磨性能,但价格较高;合成橡胶则具有性价比更高的优势。

2.增强层增强层是支撑上覆层,承受物料重量和张力的主要部分。

常见的增强材料有棉布、尼龙布、聚酯布和钢丝绳等。

其中棉布透气性好,但强度较低;尼龙布和聚酯布强度较高,但不耐磨损;钢丝绳强度最高,但价格昂贵。

3.胶层胶层是增强层与下覆层之间的粘合剂。

它需要具有良好的粘接性、耐老化性和抗拉伸性等特点。

常见的材料有氯丁橡胶、乙丙橡胶和丁腈橡胶等。

其中氯丁橡胶具有优异的耐油性和耐磨性,但价格较高;乙丙橡胶则具有良好的抗氧化性和耐候性。

4.下覆层下覆层是橡胶输送带最内层,也是与输送机接触的部分。

它需要具有良好的粘附性和防滑性能。

常见的材料有天然橡胶、合成橡胶和聚酰胺纤维等。

其中天然橡胶具有良好的防滑性能,但价格较高;合成橡胶则相对便宜。

总体来说,不同部分所选用的材料都需要根据具体的使用环境和要求来选择,以保证橡胶输送带的稳定运行。

同时,橡胶输送带的结构也需要根据不同的工作条件进行调整,以提高其耐磨损、耐切割和耐撕裂等性能。

传送带结构组成

传送带结构组成

传送带结构组成【实用版】目录1.传送带的定义和作用2.传送带的结构组成3.传送带的工作原理4.传送带的应用领域正文传送带是一种用于物料运输的机械设备,广泛应用于各种工业生产过程中。

它的主要作用是将物料从一处运输到另一处,以实现生产流程的连续性和高效性。

传送带的结构组成主要包括以下几个部分:1.输送带:输送带是传送带的核心部分,负责承载物料并进行运输。

它通常由橡胶、聚酯或钢丝绳等材料制成,具有较高的强度和耐磨性。

2.滚筒:滚筒是传送带上的一种支撑装置,用于将输送带固定在一定的张力下,保证传送带的稳定运行。

滚筒通常由钢制或塑料制成,具有良好的承载能力和耐久性。

3.托辊:托辊是传送带上的另一种支撑装置,主要负责支撑输送带的重量,并确保输送带在运行过程中保持良好的稳定性。

托辊通常由钢制或铝制制成,具有较高的强度和耐磨性。

4.驱动装置:驱动装置是传送带的动力来源,负责为传送带提供驱动力,使物料得以进行运输。

驱动装置通常由电动机、减速器和制动器等组成,具有较高的可靠性和稳定性。

5.张紧装置:张紧装置是传送带的调节装置,负责调节输送带的张力,以保证传送带在运行过程中保持良好的稳定性和承载能力。

张紧装置通常由滚筒、张紧轮和张紧器等组成。

6.导向装置:导向装置是传送带的引导装置,负责引导物料在传送带上进行有序的运输。

导向装置通常由导向滚筒、导向轨和导向板等组成。

传送带的工作原理是利用滚筒和托辊将输送带绷紧,使物料在输送带上进行连续的运输。

驱动装置通过传动滚筒或托辊,为传送带提供驱动力,使物料得以进行运输。

张紧装置通过调节滚筒的位置,保证传送带在运行过程中保持良好的张力。

导向装置则通过引导物料在传送带上进行有序的运输,确保生产过程的顺利进行。

传送带广泛应用于各种工业生产领域,如电子、汽车、物流、包装等。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

分层式输送带结构图
分层式输送带的产品分类
分层式输送带的计量方法
分层式输送带的使用及保养方法
分层式输送带使用中常见的问题及排除措施
分层式输送带是由多层挂胶帆布粘结在一起并覆有橡胶经硫化结合成一整体而制成,适用于输送块状、粒状、粉状、糊状物料或成件物品等。

分层式输送带结构(横断面)如上图。

分层式输送带按用途分为普通输送带、耐热输送带、尼龙输送带、聚酯输送带、耐油输送带、耐酸碱输送带、耐寒输送带、食品输送带、一般难燃输送带、环形输送带、花纹输送带、挡边输送带等。

(一)普通输送带
1、使用特征
普通输送带按被输送物料的磨损性和冲击性分为三种,其代号分别为H、D、L,其覆盖胶的物理机械性能应符合表1的要求,表中老化条件为70℃×7天。

其执行标准为GB/T 7984-2001《输送带具有橡胶或塑料覆盖层的普通用途织物芯输送带》。

表1 普通输送带覆盖胶物理机构性能
2、适用范围
H 型:用于输送密度在2.5 T/m3以下的常温非腐蚀性大块物料。

D 型:用于输送密度在2.5 T/m3以下的常温非腐蚀性中小块物料。

L 型:用于输送密度小、磨损性小的常温非腐蚀性粉状物料。

(二) 耐热输送带
1、 使用特征
耐热输送带系由多层挂胶涤棉帆布粘结在一起并覆有耐热性能良好的胶料经硫化而制成。

耐热输送带按试验温度不同分为三种型号: 1型:可耐不大于100℃试验温度,代号T1; 2型:可耐不大于125℃试验温度,代号T2; 3型:可耐不大于150℃试验温度,代号T3;
耐热输送带覆盖胶耐热试验后的物理性能应符合表2规定。

其执行标准为HG 2297-92《耐热输送带》。

表2 耐热带覆盖层耐热试验后物理性能
老化后的最低值cm
2、适用范围
1型:用于输送100℃以下的非腐蚀性物料。

2型:用于输送100-125℃的非腐蚀性物料。

3型:用于输送125-150℃的非腐蚀性物料。

耐热输送带主要用于铜铁、水泥、冶金等行业。

(三)(NN )尼龙输送带
1、 使用特征
尼龙输送带是由多层贴胶尼龙帆布粘结在一起,并覆有耐磨性能良好的胶料经硫化而制成。

尼龙输送带执行标准为GB/T 7984-2001。

2、适用范围
尼龙输送带主要用于铜铁、煤炭及其它重工业等输送密度大、冲击力大、磨损性大的常温非腐蚀性大块物料,多用于输送距离长、输送量大的输送机
(四)(EP)聚酯输送带
1、使用特征
聚酯输送带是由多层贴胶聚酯帆布粘结在一起,并覆有耐磨性能良好的胶料经硫化而制成。

聚酯输送带具有带体轻、薄、耐疲劳、耐冲击、成槽性好、延伸率低、尺寸稳定性好、湿强力高等特点。

聚酯输送带执行标准为GB/T 7984-2001。

2、适用范围
聚酯输送带主要用于钢铁、煤炭及其它工业等输送密度大、磨损性大的非腐蚀性大块的物料。

(五)耐油输送带
耐油输送带由多层挂胶涤棉帆布粘结在一起并覆有耐油胶料经硫化而制成。

其规格特征与普通输送带相同,其执行标准为HG/T 3714-2003《耐油输送带》。

耐油输送带适用于输送有油性的常温物料或有油污染的工作环境。

(六)耐酸碱输送带
耐酸碱输送带由多层挂胶涤棉帆布粘结在一起并覆有耐酸碱胶料经硫化而制成。

其规格特征与普通输送带相同,其执行标准为企业标准。

耐酸碱输送带适用于输送有酸碱性的常温物料或有酸碱污染的工作环境。

(七)食品输送带
食品输送带的规格特征与普通输送带相同。

用于输送食品、医药器具和药品等常温无毒无污染物料,其执行标准为企业标准。

(八)寒输送带
1.使用特征
耐寒输送带是由多层挂胶棉帆布粘结在一起并覆有耐寒性能良好的胶料经硫化而制成的。

耐寒输送带执行标准为HG/T 3647-1999。

2.适用范围
耐寒输送带主要在寒冷地区用于输送非腐蚀性物料。

(九)耐高温输送带
耐高温输送带按覆盖胶功能分为两种,一种为隔热耐高温,另一种为受热后迅速结炭产生隔热耐高温. 耐高温输送带适用于输送温度小于250℃的物料。

(十)耐高温灼烧输送带
1.使用特征
耐高温灼烧输送带由多层耐热挂胶帆布、耐热覆盖胶和耐灼烧覆盖胶组成。

近工作面强力层上方覆盖一层耐热织物,我们可根据用户要求和使用环境条件不同选用耐热程度不同的T/C 帆布、化纤帆布、无机纤维等帆布和耐灼烧程度不同的耐灼烧覆盖胶。

覆盖层胶料配方独特,
在输送高温物料时,表面形成绝热炭化层。

优异的贴胶配方,保证在高温条件下,布层间具有
较高附着力,避免使用过程中出现胶层起泡等弊病,稳定性好,使用寿命长。

耐高温灼烧输送
带适用于在恶劣环境下输送高达250℃—700℃且有炽热灼烧的高温物料。

根据物料温度的高低和炽热状态将耐高温灼烧输送带分为Ⅰ型和Ⅱ型两种型号,其中Ⅰ型
耐高温灼烧输送带适用于输送温度为250℃—400℃的物料,Ⅱ型耐高温灼烧输送带适用于输送
温度为400℃以上、瞬间温度达700℃的物料。

2.适用范围
耐高温灼烧输送带广泛应用于冶金、铸造、水泥、化工等行业,主要用于烧结矿、水泥熟
料、焦炭、铸件等物料的输送。

1、输送带的计量单位为M,其M计算方法如下:
)X 长度(m)
输送带m2=带宽(m)X(布层数+
例如:输送带宽为1000mm,布层数6层,上覆盖胶厚4.5mm,下覆盖胶厚1.5mm,长100m
折合平方米为:1X(6+)X100=1000m
2、用户订货时,不仅要提宽度,同时还要提出长度。

*输送带每件标准长度为m,特殊长度要求面议。

3、输送带的表示方法
输送带名称带宽(mm)X布层数(上覆盖胶厚+下覆盖胶厚)X长度(m)
例如:普通输送带1000X6(4.5+1.5)X100
1、用户所需输送带的结构、规格、层数应根据使用条件(输送物料的材质及输送环境等)合理应用。

输送带的强度以安全系数应符合以下规定:
2、不同类型、规格、层数的输送带不能接在一起,输送带接头最好采用胶接法。

3、输送带运行速度一般不宜大于2.5m/s,块度大、磨损性大的物料和使用固定犁型卸料装置者应采用低速。

4、输送机的传动滚筒直径输送带布层的关系,传动滚筒、改向滚筒的配套以及对托辊的要求,应符合TD62型输送机的设计规定。

5、给料方向应与输送带的运行方向一致,为减少物料下落对输送带的冲击采用溜间槽减少物料下落距离;输送带受料段应缩短托辊间距采用采用柔软适度的档料板,以免档料过硬,刮破输送带的带面。

6、输送带使用中的注意事项:
1)避免托辊被物料盖住,造成回转不灵;防止物料卡于滚筒与输送带之间,注意活动部分润滑。

2)力求避免带负荷启动。

3)输送带发生跑偏,应及时采取措施纠正。

4)发现输送带局部损伤应及时修补,以免破损部分继续扩大。

5)避免输送带遭受机架、支柱或块状物料的阻滞、防止碰破拉裂。

6)输送带在运输和保存中,应保持清洁,避免阳光直射,雨雪浸淋,防止与酸、碱、油类、有机溶剂等物质接触,并远离发热装置1m以间,相对湿度宜保持在50-80%之间。
