柴油机控制系统
柴油机电控系统控制方法
柴油机电控系统控制方法柴油发动机是一种内燃机，通过喷射燃料和压缩空气来产生动力的机械设备。
在柴油发动机电控系统中，主要有以下几种控制方法。
1.常规电控系统：常规电控系统在柴油发动机上配备了液体燃料喷雾器，并通过机械方式控制喷油量和喷射时间。
这种电控系统的控制方式相对简单，但是由于机械方式的限制，无法对喷油量和喷射时间进行精确控制。
2.电子控制系统：电子控制系统采用计算机控制，通过传感器感知发动机的工作状态，向喷油器提供电子信号来控制喷油量和喷射时间。
电子控制系统能够实现更加精确的喷油控制，并且可以对不同负载和转速下的发动机工作状态进行优化调整。
3.高压共轨系统：高压共轨系统是一种先进的柴油发动机控制技术，通过共轨来提供高压燃油给喷油嘴，并通过电子控制系统对燃油的喷射时间和喷射量进行精确控制。
高压共轨系统可以提高发动机的燃烧效率和动力输出，并且减少氮氧化物的排放。
4.基于模型的控制方法：基于模型的控制方法是一种通过建立数学模型来对柴油发动机进行控制的方法。
通过建立发动机的动态模型，实时监测和优化发动机的工作状态，可以提高发动机的燃烧效率和工作稳定性。
这种控制方法需要较高的计算能力和复杂的控制算法。
5.混合动力控制系统：混合动力控制系统是将柴油发动机与电动机相结合，通过电子控制系统对发动机和电动机进行统一的控制。
这种控制方法可以根据不同的工况要求将功率分配给柴油发动机和电动机，并通过能量回收和能量储存来提高能源利用效率。
综上所述，柴油发动机电控系统的控制方法有常规电控系统、电子控制系统、高压共轨系统、基于模型的控制方法和混合动力控制系统等。
每种控制方法都有不同的特点和适用范围，可以根据实际需求选择合适的控制方式。
柴油机电子控制系统课件
2024/1/25
12
传感器与执行器匹配关系
01
传感器为控制系统提供实时、准确的发动机状态信息，是控制系统正确决策的 前提。
02
执行器根据控制系统的指令，对发动机进行相应的调节和控制，实现发动机性 能的优化。
2024/1/25
03
传感器与执行器的匹配关系直接影响到控制系统的性能和发动机的运转状态。 合理的匹配关系能够提高控制系统的精度和响应速度，使发动机在各种工况下 都能保持良好的性能。
13
03
控制策略与方法
2024/1/25
14
控制策略分类及特点
2024/1/25
开环控制策略
基于预设的控制指令或程序，不考虑被控对象的反馈信号。
闭环控制策略
通过传感器实时监测被控对象的状态，并根据反馈信号调整控制 指令，实现精确控制。
自适应控制策略
根据被控对象的变化自动调整控制参数，以适应不同的工作条件 和环境。
02
网络化
通过与车辆其他系统和外部网络的连接，实现信息共享和协同控制，提
高整车的性能和安全性。
2024/1/25
03
电动化
随着新能源汽车的快速发展，柴油机电子控制系统将积极拥抱电动化趋
势，发展混合动力和纯电动驱动技术，减少排放并提高燃油经济性。
31
面临挑战和机遇
2024/1/25
排放法规日益严格
随着全球环保意识的提高，柴油机排放法规将越来越严格，对电子控制系统的性能提出更 高要求。
15
常见控制方法介绍
PID控制
通过比例、积分和微分三个环节对误差信号进行 处理，实现快速、准确和稳定的控制。
模糊控制
模拟人类思维和决策过程，通过模糊集合和模糊 推理实现对被控对象的控制。
柴油机电控系统
柴油机电控系统柴油机电控系统（一）柴油发动机电控系统的组成电控柴油机喷射系统主要由传感器、开关、ECU（计算机）和执行器等部分组成。
如图2-59所示。
其任务是对喷油系统进行电子控制，实现对喷油量以及喷油定时随运行工况变化的实时控制。
电控系统采用转速、温度、压力等传感器，将实时检测的参数同步输入ECU并与ECU已储存的参数值进行比较，经过处理计算，按照最佳值对喷油泵、废气再循环阀、预热塞等执行机构进行控制，驱动喷油系统，使柴油机运作状态达到最佳。
（二）柴油机电控系统控制原理1.概述图2-59柴油发动机电控系统的组成和原理（1）喷油量控制柴油机在运行时的喷油量是根据两个基本信号来确定的，分别是燃油控制旋钾和柴油机转速。
喷油泵调节齿杆位置则是由喷油量整定值、柴油机转速和具有三维坐标模型的预先存储在控制器内的喷油泵速度特性所确定。
在运行中，系统一直校验和校正调节齿杆的实际位置和设定值之间的差异，以获得正确的喷油量，提高发动机的功率。
（2）喷油定时控制喷油定时是根据柴油机的负荷和转速两个信号确定，并根据冷却液的温度进行校正。
控制器把喷油定时的设定值与实际值加以比较，然后输出控制信号使定时控制阀动作。
以确定通至定时器的油量。
油压的变化义使定时器的活塞移动，喷油定时就被调整到设定值。
当发生故障时，定时器使喷油定时处在最滞后的位置。
（3）怠速两种控制方式怠速有两种控制方式，分别是手动控制和自动控制。
借助于选择开关可选定怠速控制方式。
选定手动控制时，转速由怠速控制旋钮来调整。
选择自动控制时，随着冷却液温度逐渐升高，转速从暖车前的800r/min降至暖车后的400r/min。
这种方法可缩短车辆在冬季的暖车时间。
（4）巡航控制巡航控制是由机械速度、柴油机转速、加速踏板位置、巡航开关传感器和电子调速器的控制来实现。
一个快寒、精密的电子调速器执行器，根据控制器的指令自动进行巡航控制，使发动机始终处于最母工作状态。
在原有的电子调速器基础上，只需增加几个开关和软件就可实现这项功能。
柴油发动机电控系统—柴油机电控系统概述
二、柴油机发动机电控技术的应用背景
• 日益紧迫的能源与环境问题迫使人们对越造越多的汽车进行严格的排放 控制和提出更高的节能要求；
• 每天频繁发生的交通事故，给人们的生命和财产带来极大的威胁，这对 汽车行驶的安全性能提出了更高要求。
• 随着科技的进步和计算机、新材料及新工艺等在发动机上的应用，已使 发动机的结构和性能焕然一新
时和喷油量。 • 独立控制喷油时间 • 燃油喷射能力加强 • 不能独立控制油压
第3页
一、电控技术的发展及优缺点
第三代，时间—压力控制式 • 利用电磁阀控制喷油正时和喷油量，高压泵控及
控制阀来控制喷油压力。 • 高压油泵供油 • 控制阀控制燃油压力 • 高压柴油存贮在共轨 • 电磁阀独立控制喷油
量、喷油正时和喷油 速率
第一章 认识柴油机电控系统
1.1 柴油机电控技术概述
第1页
一、柴油机电控技术的发展及优缺点
第一代，位置控制式 • 电子调速器替代机械式离心调速器 • 电机驱动油量控制套筒 • 控制油喷量 术的发展及优缺点
第二代，时间控制式 • 利用高速电磁阀的开启或闭合时间来控制喷油正
第7页
Cx Hy Sz + O2 + N2
CO2 + H2O + N2 + O2 + NOx + HC + CO + SOx + C
柴油 空气
主要排气成分 排气中的微量成分
微粒排放物( PM) 可见污染物排放
柴油机：主要是 NOx, PM 第5页
三、 柴油机电控系统的应用特点
• 电子装置运行精确 • 容易实现自动控制系统 • 电子装置能向车辆提供广泛的信息 • 电子部件比机械部件更容易装到发动机上 • 采用电子电路能够做到更高的集中程度 • 电子部件很少受原材料的限制，从长远看，电控发动机的成本将降

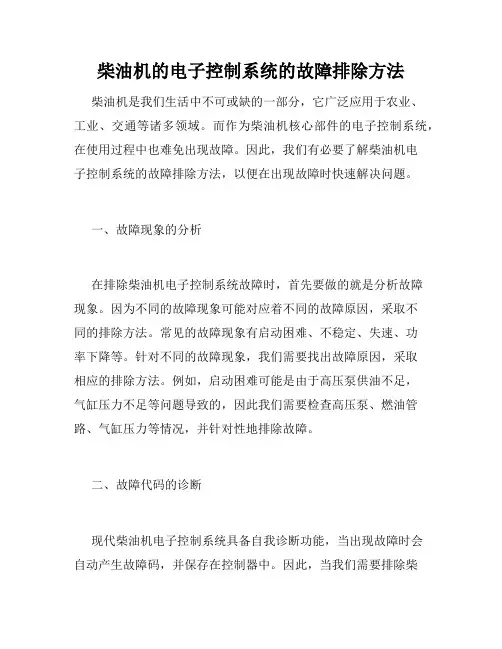

柴油机的电子控制系统的故障排除方法
柴油机的电子控制系统的故障排除方法柴油机是我们生活中不可或缺的一部分，它广泛应用于农业、工业、交通等诸多领域。
而作为柴油机核心部件的电子控制系统，在使用过程中也难免出现故障。
因此，我们有必要了解柴油机电子控制系统的故障排除方法，以便在出现故障时快速解决问题。
一、故障现象的分析在排除柴油机电子控制系统故障时，首先要做的就是分析故障现象。
因为不同的故障现象可能对应着不同的故障原因，采取不同的排除方法。
常见的故障现象有启动困难、不稳定、失速、功率下降等。
针对不同的故障现象，我们需要找出故障原因，采取相应的排除方法。
例如，启动困难可能是由于高压泵供油不足，气缸压力不足等问题导致的，因此我们需要检查高压泵、燃油管路、气缸压力等情况，并针对性地排除故障。
二、故障代码的诊断现代柴油机电子控制系统具备自我诊断功能，当出现故障时会自动产生故障码，并保存在控制器中。
因此，当我们需要排除柴油机电子控制系统故障时，可以通过读取故障码来进行诊断。
读取故障码的方法不尽相同，需要根据具体的柴油机型号和控制系统采用相应的读取方法。
一般来说，我们需要使用检测工具读取故障码，对照故障码手册找出对应故障原因，并采取相应的技术措施进行排除。
故障码的诊断可以提高排除效率，减少排除成本。
三、传感器的检查传感器是柴油机电子控制系统中重要的组成部分，常见的传感器有氧传感器、气压传感器、排气传感器等。
当传感器损坏或失灵时，会影响柴油机的正常工作，导致故障发生。
因此，当我们排除柴油机电子控制系统故障时，需要对传感器进行检查。
检查方法包括对传感器的电气性能进行测试、碳氢比的测试等。
针对不同的传感器，需要采用不同的检查方法。
一般来说，当发现传感器损坏或失灵时，需要更换相应的传感器。
四、电路连接的检查柴油机电子控制系统中的许多元器件都需要进行电路连接，包括传感器、执行机构、控制器等。
当连接电路出现故障时，会影响柴油机电子控制系统的正常工作。
因此，当我们排除柴油机电子控制系统故障时，需要对电路连接进行检查。

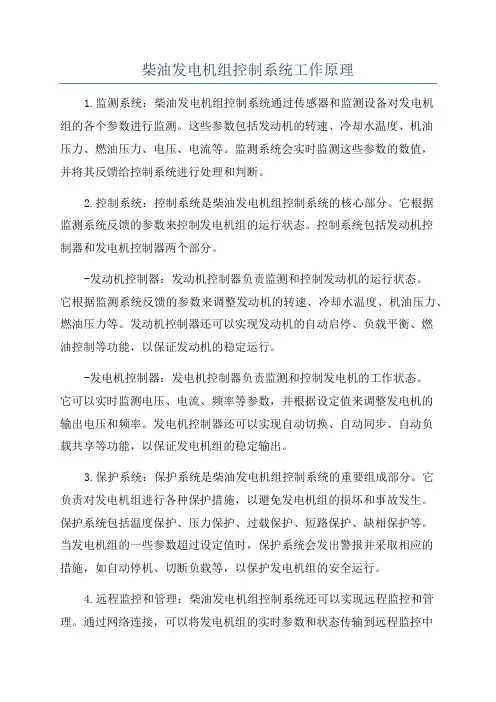

柴油发电机组控制系统工作原理
柴油发电机组控制系统工作原理1.监测系统：柴油发电机组控制系统通过传感器和监测设备对发电机组的各个参数进行监测。
这些参数包括发动机的转速、冷却水温度、机油压力、燃油压力、电压、电流等。
监测系统会实时监测这些参数的数值，并将其反馈给控制系统进行处理和判断。
2.控制系统：控制系统是柴油发电机组控制系统的核心部分。
它根据监测系统反馈的参数来控制发电机组的运行状态。
控制系统包括发动机控制器和发电机控制器两个部分。
-发动机控制器：发动机控制器负责监测和控制发动机的运行状态。
它根据监测系统反馈的参数来调整发动机的转速、冷却水温度、机油压力、燃油压力等。
发动机控制器还可以实现发动机的自动启停、负载平衡、燃油控制等功能，以保证发动机的稳定运行。
-发电机控制器：发电机控制器负责监测和控制发电机的工作状态。
它可以实时监测电压、电流、频率等参数，并根据设定值来调整发电机的输出电压和频率。
发电机控制器还可以实现自动切换、自动同步、自动负载共享等功能，以保证发电机组的稳定输出。
3.保护系统：保护系统是柴油发电机组控制系统的重要组成部分。
它负责对发电机组进行各种保护措施，以避免发电机组的损坏和事故发生。
保护系统包括温度保护、压力保护、过载保护、短路保护、缺相保护等。
当发电机组的一些参数超过设定值时，保护系统会发出警报并采取相应的措施，如自动停机、切断负载等，以保护发电机组的安全运行。
4.远程监控和管理：柴油发电机组控制系统还可以实现远程监控和管理。
通过网络连接，可以将发电机组的实时参数和状态传输到远程监控中心，并实现对发电机组的远程监控和管理。
远程监控和管理系统可以对发电机组进行远程调试、故障诊断、数据分析等，以提高发电机组的运行效率和可靠性。
总的来说，柴油发电机组控制系统通过监测、控制、保护和远程管理等功能，实现对发电机组的全面控制和管理，以保证发电机组的安全、高效运行。
柴油机电控系统控制方法讲课课件
柴油机电控系统控制方法讲课课件一、教学内容1. 电控系统的组成及工作原理2. 电控喷射系统的控制方法3. 电控防爆燃系统的控制方法4. 电控尾气净化系统的控制方法二、教学目标1. 使学生了解柴油机电控系统的组成及工作原理。
2. 使学生掌握电控喷射系统的控制方法。
3. 使学生了解电控防爆燃系统和电控尾气净化系统的控制方法。
三、教学难点与重点1. 电控系统的组成及工作原理。
2. 电控喷射系统的控制方法。
四、教具与学具准备1. 柴油机电控系统模型。
2. 投影仪。
3. 教学PPT。
五、教学过程1. 实践情景引入：讲解柴油机电控系统在实际运行中的重要作用。
2. 教材讲解：详细讲解电控系统的组成、工作原理以及控制方法。
3. 例题讲解：通过实例分析，让学生更好地理解电控系统的控制方法。
4. 随堂练习：让学生根据所学内容，分析并解答一些实际问题。
5. 课堂互动：鼓励学生提问，解答学生的疑问。
六、板书设计1. 电控系统的组成。
2. 电控系统的工作原理。
3. 电控喷射系统的控制方法。
七、作业设计1. 请简述柴油机电控系统的组成。
2. 请详细解释电控喷射系统的控制方法。
3. 请分析电控防爆燃系统和电控尾气净化系统的工作原理及控制方法。
八、课后反思及拓展延伸2. 拓展延伸：研究柴油机电控系统在其他领域的应用，如农业、船舶等，拓宽学生的知识面。
柴油机电控系统控制方法讲课课件，敬请期待。
重点和难点解析一、教学内容1. 电控系统的组成及工作原理电控系统主要包括ECU（电子控制单元）、传感器、执行器等部分，它们共同协作，实现对柴油机的精确控制。
2. 电控喷射系统的控制方法电控喷射系统主要包括喷油泵、喷油嘴等部件，通过ECU控制喷油量和喷油时机，实现对柴油机燃烧过程的优化。
3. 电控防爆燃系统的控制方法电控防爆燃系统通过控制柴油机的供油量、供油定时和供油压力，有效防止爆燃现象的发生，提高发动机的性能和可靠性。
4. 电控尾气净化系统的控制方法电控尾气净化系统通过控制柴油机的排放，减少有害物质的排放，保护环境。
电控柴油机控制系统的特性与功能
电控柴油机控制系统的特性与功能
• 2.3 巡航控制
• 巡航控制允许驾驶人无需踩下加速踏板即可以超过48km/h的车速行驶， 最大巡航车速限制了巡航控制时的最高车速，该设置值不能超过最大车速 设置值。
• 2.4 动力输出 （PTO）
• 动力输出是指发动机的动力除了驱动车辆行驶外，还用来驱动其他机构。 动力的输出通常通过飞轮齿圈驱动，也有在发动机自由端输出，通过画轴 自由溢输出的功率不下
• 数据通信接口VSS是一组J1939专有信息，其中包括通过J1939数据通信 接口传输到ECM的车辆速度信息，也称为传动比类型的J1939。数据通信 接口尾轴是由装备有VSS的变速器提供的标准SAEJ1939信息，其中包括 以t/min为单位的变速器尾轴信息，也称作无传动比的J1939。
电控柴油机控制系统的特性与功能
电控柴油机控制系统的特性与功能
• 3、油门特性、行驶信性
• 远程油门指的是除了加速踏板以外的加速控制装置。当远程加速 开关处于ON位置时，ECM将用于控制发动机的信号切换到远程 加速上。接着ECM将根据远程加速的信号来控制发动机的转速 而忽路驾驶室加速踏板的输人信号，直到远程加速开关拨室OFF 位置。
• PTO最大和最小转速参数设定在PTO模式下发动机转速的上下限，对于大 多数发动机来说，最低PTO转迷不得低丁低怠速转速。
电控柴油机控制系统的特性与功能
• 2.5 风扇控制
• 有许多种发动机工况都需要风扇工作，其中包括冷却液温度、进气温度、 空调制冷剂压力、燃油系统要求、排气制动、维修工具以及手动风扇开关 等，根据配置情况，ECM将响应上述某种工况或所有工况的请求，控制风 扇的工作。
电控柴油机控制系统的特性与功能
•1.4 启动机锁定 •启动启动机锁定功能后，可禁止启动机在发动机运转 时工作。 •1.5 排气制动 •在发动机转速较高时，排气制动可获得较佳的制动力。
柴油发电机组控制系统
世界上第一台柴油机
世界上第一台柴油机诞生于1893年的德国。蒸汽机发明后，鲁道夫.狄塞尔(RUDOLF DIESEL)—一位德国皮革商的儿子，在慕尼黑技术大学上学时对“蒸汽机”表现出了极大的兴趣，在他34岁那年(1892)取得了把空气压进容器并且和煤粉充分混合直至被压燃而提供动力的机械装置的发明专利。第2年，位于德国奥古斯堡的MAN公司根据这一专利制造出了世界上第一台柴油发动机的原型机，并取名叫‘狄塞尔（DIESEL）’发动机。像所有的新生事物一样，狄塞尔发动机从诞生到不断完善经历了漫长的过程。狄塞尔先生在他55岁那年不幸逝世了，没有能够见到他发明的发动机装在汽车上。10年之后，MAN公司终于在柏林的汽车展览会上推出了第一台装在卡车上的狄塞尔发动机。后来，设在曼海姆的奔驰公司制造出了带预燃室的狄塞尔发动机，并且把它装在了自己的卡车上。直到1936年，也就是狄塞尔先生去世23年后，梅塞得斯——奔驰公司才制造出了第一台装有狄塞尔发动机的轿车。 直到今天，柴油机的英文名称仍然是‘DIESEL ENGINE’—‘狄塞尔’引擎。
2
电流互感器
电力仪表（多功能保护继电器）
1
4
3
测量回路和电力监视
发电机回路的保护
目的： 防止发电机过载损伤 切除发电机和发电机故障 发电机断路器和馈电用保护装置进行选择切除动作，并迅速切除汇流故障 发电机并联运行时，防止原动机损伤 内容： 发电机过载保护 发电机短路保护 发电机逆功率保护 发电机欠电压保护 自动卸载
将交流或直流发电机与柴油机曲轴同轴安装，就可以利用柴油机的旋转带动发电机的转子，利用‘电磁感应’原理，发电机就会输出感应电动势，经闭合的负载回路就能产生电流。
这里只描述发电机组最基本的工作原理。要想得到可使用的、稳定的电力输出，还需要一系列的柴油机和发电机控制、保护器件和回路。
柴油机电子控制系统
第二章柴油机电子控制系统第一节柴油机电子控制系统的组成及工作原理一、柴油机电子控制系统的组成柴油机电子控制系统由信号输入装置、电子控制单元ECU和执行器三部分组成。
1、信号输入装置（1）加速踏板位置传感器用来检测加速踏板的位置，此信号输入ECU后与转速信号共同决定柴油机的喷油量及喷油提前角，是柴油机电子控制系统的主要控制信号。
（2）转速传感器，曲轴位置传感器用来检测发动机转速或曲轴位置，与加速踏板位置传感器共同决定喷油量和喷油提前角，是柴油机电控系统的主要控制信号。
（3）泵角传感器：检测喷油泵凸轮轴转角，与曲轴位置传感器配合共同控制喷油量，并保证在喷油正时改变时不影响喷油量。
（4）着火正时传感器：检测燃烧室开始燃烧的时刻，修正喷油正时。
（5）冷却液温度传感器检测发动机水温修正喷油量及喷油正时。
（6）进气温度传感器：检测进气温度，修正喷油量及喷油正时。
（7）进气压力传感器：检测进气压力，以修正喷油量及喷油正时。
（8）溢流环位置传感器：检测溢流控制电磁铁的电枢位置，以反馈控制溢流环的位置。
（9）正时活塞位置传感器：检测电子控制正时器正时活塞的位置，将喷油正时提前量信号输入ECU。
（10）控制杆位置传感器：检测电子控制柱塞式喷油泵调速器中控制杆的位置，将燃油喷射量的增减信号反馈给电脑。
（11）控制套筒位置传感器：检测电子控制分配式喷油泵调速器中控制套筒位置，将燃油喷射量的增减信号反馈给ECU。
（12）E/G开关：发动机点火开关信号，向ECU输入发动机工作状态信号。
（13）A/C开关向ECU输入空调工作信号，是怠速控制信号之一。
（14）动力转向油压开关：检测动力转向管路油压的变化，是怠速控制信号之一。
（15）空档起动开关：向ECU输入自动变速器是否处于空档位置信号，是怠速控制信号之一。
2、电子控制单元ECU是一个综合控制装置，具有如下功能：（16）接受传感器或其他装置输入的信息，给传感器提供参考基准电压：2V 、5V、9V、12V。
柴油机电控系统控制方法
柴油机电控系统控制方法
1.怠速控制：柴油机在怠速工况下会产生较高的排放和噪音，电控系统可以通过控制喷油量和喷油时机来降低怠速排放和噪音。
2.负载控制：柴油机在负载工况下需要提供较大的功率输出，电控系统可以通过检测负载情况，控制喷油量和喷油时机，以满足负载需求。
3.运行状态监测：电控系统需要实时监测柴油机的运行状态，包括转速、温度、压力等参数。
通过监测这些参数，系统可以进行故障诊断和保护控制，保证柴油机的安全运行。
4.排放控制：柴油机在工作过程中会产生一定的排放物，电控系统可以通过控制喷油量和喷油时机，以及增加排气后处理装置来降低排放物的含量，减少对环境的污染。
5.燃油控制：燃油是柴油机工作的重要资源，电控系统可以控制燃油喷射量和喷射时机，以提高燃油利用率和经济性。
6.启动控制：柴油机的启动过程需要提供足够的起动能量，电控系统可以通过控制启动电机的运行，保证柴油机能够快速启动。
7.故障检测和诊断：柴油机在工作过程中可能会出现各种故障，电控系统能够根据传感器和执行器的信号，对柴油机的故障进行检测和诊断，并通过报警或者自动保护等措施来防止故障的发生。
以上是柴油机电控系统控制方法的主要内容，通过合理的控制方法和参数设定，可以提高柴油机的性能和使用寿命，降低运行成本，并且减少对环境的污染。
11柴油机控制系统-情景2博士共轨控制策略
喷油方式控制 ➢高达4次喷射（现只用2次）
喷油量控制 ➢预喷油量自学习控制 ➢减速断油控制
喷油正时控制 ➢主喷正时 ➢预喷正时 ➢正时补偿
轨压控制 ➢正常和快速轨压控制 ➢轨压建立和超压保护 ➢喷油器泄压控制 ➢轨压Limp home控制
扭矩控制 ➢瞬态扭矩 ➢加速扭矩 ➢低速扭矩补偿 ➢最大扭矩控制 ➢瞬态冒烟控制 ➢增压器保护控制
过热保护
各缸平衡控制
EGR 控制
VGT 控制
辅助起动控制(电机和预热塞)
系统状态管理
电源管理
故障诊断
情景二：BOSCH共轨系统常用控制策略 一、ECU功能（EDC7UC31）
档位计算 ➢根据车速和发动机转速计算档位 ➢用于挂档怠速控制，改善驾驶性
情景二：BOSCH共轨系统常用控制策略 二、失效策略（失效保护系统）
失效策略是指电控单元故障状态下的运行策略，分为4 级，即：
一级：默认值（缺省值）；二级：减转矩；三级： Limphome（跛行回家）；四级：停机。
情景二：BOSCH共轨系统常用控制策略 二、失效策略（失效保护系统）
1.默认值失效策略
进入条件： ECU 判断出现下述故障 控制器模数转换功能错误； 油轨压力持续超高（例如持续2s超过1600bar）等。
ECU处理措施： 点亮故障灯； 产生相关故障码； 发动机停机； 故障状态下无法再次起动。
对于不涉及驾驶安全性的轻微故障，ECU仅使用默认值（故障后的 默认值）代替真实值。使用默认值时，ECU存储故障码，并闪亮故障指 示灯，但柴油机继续正常运行。
例如，在某些发动机上： ①冷却液温度信号THW 当冷却液温度传感器或其电路发生故障时，ECU可能会收到超过正 常范围（低于-50℃或高于130℃）的温度信号。 此时，失效保护系统给ECU提供设定的冷却液温度信号，通常按冷 却液温度为80 ℃控制发动机工作，防止混合气过浓或过稀。
柴油机电控燃油喷射系统的组成
柴油机电控燃油喷射系统的组成柴油机电控燃油喷射系统是柴油发动机控制系统的重要组成部分，它由传感器、控制器和执行器三个主要部分组成。
1.传感器柴油机电控燃油喷射系统中的传感器主要包括：（1）空气流量传感器：测量进入气缸的空气量，为控制器提供必要的信息。
（2）凸轮轴位置传感器：检测凸轮轴的位置，以便控制器能够确定喷油时刻。
（3）曲轴位置传感器：检测曲轴的位置，以便控制器能够确定哪个气缸正在进行燃烧。
（4）进气温度传感器：测量进气的温度，以便控制器能够调整喷油时刻和喷油量。
（5）压力传感器：测量燃油喷射的压力，以便控制器能够调整喷油时刻和喷油量。
这些传感器能够将检测到的各种参数，如空气流量、压力、温度、位置等转化为电信号，传输给控制器。
2.控制器柴油机电控燃油喷射系统中的控制器主要包括ECU（电子控制单元）和PCM （脉冲控制模块）。
这两个组件的主要任务是接收来自传感器的信号，根据预设的程序和算法处理这些信号，并输出控制信号给执行器。
这些控制信号可以包括喷油时刻、喷油持续时间、喷油压力等。
3.执行器柴油机电控燃油喷射系统中的执行器主要包括喷油器和燃油泵。
喷油器负责在正确的时间将精确量的燃油喷射到每个气缸的燃烧室中，而燃油泵则负责提供必要的燃油压力。
执行器接收来自控制器的控制信号，将这些信号转化为具体的机械动作，以实现对燃油喷射系统的精确控制。
总的来说，柴油机电控燃油喷射系统通过传感器、控制器和执行器三个主要部分的协同工作，能够实现对柴油发动机燃油喷射过程的精确控制，从而提高发动机的性能、燃油经济性和排放性能。
随着科技的不断发展，柴油机电控燃油喷射系统也在不断升级和完善，为柴油发动机的持续优化提供了有力的支持。
柴油机电子控制系统的发展
柴油机电子控制系统的发展1. 柴油机电子控制系统的概述柴油机电子控制系统是指通过电子设备来控制柴油机的工作过程，包括燃油供给、点火、排放控制等方面。
随着科技的进步和电子技术的发展，柴油机电子控制系统逐渐取代了传统的机械控制系统，提高了柴油机的性能和可靠性。
2. 柴油机电子控制系统的发展历程2.1 第一代柴油机电子控制系统第一代柴油机电子控制系统出现在20世纪70年代末期，主要采用电子喷油器和电子点火系统。
这种系统虽然能够实现燃油供给和点火的电子控制，但功能较为简单，无法实现精确的燃油喷射和排放控制。
2.2 第二代柴油机电子控制系统第二代柴油机电子控制系统在80年代初期开始出现，采用了微处理器和传感器技术。
这种系统能够实现更加精确的燃油喷射控制和排放控制，提高了柴油机的燃油经济性和排放性能。
2.3 第三代柴油机电子控制系统第三代柴油机电子控制系统在90年代中期开始出现，采用了更先进的电子技术和通信技术。
这种系统能够实现更高级的控制策略，如闭环控制、自适应控制等，提高了柴油机的动力性能和可靠性。
2.4 第四代柴油机电子控制系统第四代柴油机电子控制系统在21世纪初开始出现，采用了更先进的微处理器和传感器技术。
这种系统能够实现更高级的控制算法和更精确的燃油喷射控制，进一步提高了柴油机的燃油经济性和排放性能。
3. 柴油机电子控制系统的主要功能和特点3.1 燃油供给控制柴油机电子控制系统能够通过精确的燃油喷射控制，实现燃油的经济使用和排放的减少。
通过控制喷油器的开关时间和喷油量，可以实现不同工况下的最佳燃油供给。
3.2 点火控制柴油机电子控制系统能够通过精确的点火控制，提高柴油机的燃烧效率和动力性能。
通过控制点火时机和点火能量，可以实现更好的燃烧效果和动力输出。
3.3 排放控制柴油机电子控制系统能够通过精确的排放控制，减少柴油机产生的有害排放物。
通过控制燃油喷射和废气处理装置，可以实现排放标准的达到或超过。
柴油机电控系统认知—柴油机电控系统基本组成及工作原理(柴油机电控系统检修课件)
电控蓄压式共轨燃油喷射系统
02
柴油机电控系统基本组成 和工作原理
基本组成及工作原理
一般可将电子控制柴油机分 为四个部分，即被控制对象柴油 机、传感器、以单片机为核心的 电子控制单元及执行器。
柴油机理想燃烧状况及改 善措施
柴油机理想燃烧状况
是一个更复杂的动态最优化控制过程，目的是改善燃油经济性、 降低排放和降低噪声。
以 抑 制 NOx 排 放 和 降 低 颗粒排放为例
曲轴转角/（°） 为抑制NOx 排放和降低颗粒排放所希望的燃烧放热率
柴油机燃烧改善措施
要有—个能实现复杂的、 多参量的、高精度的而且能进 行实时控制的以微机为电控单 元的柔性控制系统。
01
组成及工作原理
系统组成及工作原理
系统组成
低压油路
高压油路：单体泵、 高压油管、机械喷 油器
电控装置：ECU、 传感器、单体泵电 磁阀
单体泵电控燃油喷射系统结构组成
系统组成及工作原理
工作原理
传感器和控制开关将实时监测的参数输送给 ECU，ECU 与已储存的设定参数值或参数图谱进行对比，经过处理计算后 按最佳值的指令输出给执行器—电磁阀。电磁阀根据ECU指令 （通断电），在规定时刻打开和关闭单体泵出油口通向回油管 路的通道，从而控制供给喷油器高油压的时间和时刻，最终达 到控制喷油量和喷油正时，使柴油机运行状态达到最佳。
可变怠速 仲裁控制
自动监控、安全保护 与自适应控制
据不断修正，使电控系统具
有更好的适应能力。
最高转速控制
根据各种温度、蓄电 池电压与空调请求调节怠 速运行速度。
第二章 柴油机电子控制系统
2.2.4 第二代时间控制式的特点
1.产生高压的装置与机械式喷油系统、第一代位置控制式系统相同。 都是柱塞和柱塞套配合产生高压，都需要用凸轮轴来驱动柱塞，
2.油量控制和调节装置与机械式喷油系统、第一代位置控制式系统 完全不同。第二代时间控制式则完全取消斜槽，直接由电磁阀 的动作完成每个喷射过程。
3.时间控制式对于喷射过程更加直接和精确。电磁阀关闭的时间决 定喷油定时，电磁阀关闭的持续时间决定喷油量和喷射压力， 给ＥＣＵ的软硬件实时性要求更加严格，控制的精度和灵活性 也要求更高，使发动机性能的改善幅度很大。
2.2.3 电控单体泵和电控泵喷嘴系统
泵喷嘴系统（UIS）和单体泵系统（UPS）仅仅在电磁阀与喷器之间的连接方 式上有差别。电控泵喷嘴系统将产生高压的柱塞泵与喷油器直接连成一个整体，没有 高压油管；而电控单体泵系统在泵体和喷油器之间还有一段高压油管。
2.2.3 电控单体泵和电控泵喷嘴系统
电控泵喷嘴系统直 接采用顶置凸轮轴方式 驱动，优点是发动机结 构紧凑，液力系统响应 快，能够实现快速高压 喷射；缺点是发动机缸 盖上往往还有配气系统 的凸轮轴和摇臂，结构 复杂。在轿车用的小型 高速柴油机和车用中重 型柴油机中都有应用。
2.2 第二代电控燃油喷射系统（时间控制式）
2.2.1 在分配泵上实施的时间控制式 2.2.2 在直列泵上实施的时间控制式 2.2.3 电控单体泵和电控泵喷嘴系统 2.2.4 第二代时间控制式的特点
2.2.1 在分配泵上实施的时间控制式
柱塞套（滑套） 位置已经被固定， 喷射过程由专门的 电磁阀来完成，同 时为了保证喷射控 制的精度，还增加 了一个凸轮轴的测 速齿盘和转速传感 器，完成喷射过程 各缸的角度计量工 作
喷油量、喷油提前角、喷油压力、喷油规律是影响柴油机发 动机动力性、经济性和排放性的重要参数，因此，完善的柴油机 燃油喷射系统控制应该能对上述参数进行全面控制。
