轴承成品测量方法
轴承负荷测量的方法
轴承负荷测量的方法轴承负荷测量是工程领域中常用的一种测试方法，用于确定轴承所能承受的最大负荷。
正确的负荷测量能够确保轴承的安全运行和寿命延长。
本文将介绍几种常见的轴承负荷测量方法。
一、静态负荷测量法静态负荷测量法是最常见的一种测量方法。
它通过施加静态负荷在轴承上，并测量轴承在负荷下的变形，从而确定其最大负荷能力。
具体操作步骤如下：1. 将轴承安装在测试设备上，确保轴承能够自由运动；2. 施加逐渐增加的静态负荷，可以通过添加配重或使用液压设备进行施加；3. 在每个负荷水平下，测量轴承的变形，可以使用测量工具如千分尺或压力传感器进行测量；4. 反复进行多次测量，确保结果的准确性；5. 绘制负荷-变形曲线，通过曲线的拐点或线性区段的斜率变化来确定轴承的最大负荷能力。
二、动态负荷测量法动态负荷测量法是在旋转状态下对轴承的负荷进行测量。
这种方法可以更真实地模拟轴承在工作条件下的负荷情况。
具体操作步骤如下：1. 将轴承安装在旋转设备上，确保轴承能够自由旋转；2. 在设备上施加逐渐增加的动态负荷，可以通过调整驱动装置的转速或增加加载物的重量来实现；3. 同时测量轴承的转速和转动阻力，可以使用转速计和扭矩传感器进行测量；4. 根据测得的转速和转动阻力，计算轴承所受的负荷；5. 反复进行多次测量，确保结果的准确性。
三、模拟负荷测量法模拟负荷测量法是通过使用模拟设备来模拟轴承在实际工作条件下所受的负荷。
这种方法可以更真实地模拟轴承在实际工作条件下的负荷情况。
具体操作步骤如下：1. 根据实际工作条件确定轴承所受的负荷类型和大小；2. 使用模拟设备，如压力机或液压装置，来模拟轴承所受的负荷；3. 测量轴承在模拟负荷下的变形或其他相关参数，可以使用相应的测量工具进行测量；4. 根据测得的变形或参数，计算轴承所受的负荷；5. 反复进行多次测量，确保结果的准确性。
轴承负荷测量是确保轴承安全运行和延长寿命的重要手段。
通过静态负荷测量、动态负荷测量和模拟负荷测量等方法，可以准确确定轴承的最大负荷能力。
轴承测量123
测量力引起的变形误差
使用计量器具进行接触测量时，测量力使 零件与测量头接触的部分发生微小变形而 产生测量误差。
2019/9/18
QLHMEI
24
测量精度
测量精度是指几何量的测得值与其真值的 接近程度。
a）精密度高 b）正确度高 c）精确度高 d）准确度低
2019/9/18
QLHMEI
25
精密度
2019/9/18
QLHMEI
7
2019/9/18
QLHMEI
8
阿贝误差
测量仪器按不按阿贝测长原则设计，所产 生的测量误差差别较大，应用阿贝测长原
则，可以显著减少测量头移动方向偏差对
测量结果的影响，因此阿贝测长是精密测
量中非常重要的原则。在评定量仪或拟定
长度测量方案时必须首先给以考虑。若由
于结构上的原因 (如在大尺寸测量中)， 阿贝测长原则难以实现 (譬如工作台、床 身要求太长等)时，应该采取其他有效措
2019/9/18
QLHMEI
36
随机误差的特性与处理
若在相同条件下，重复测量n次， 单次测量的标准偏差为σ
则n次测量的算术平均值标准偏差
测量结果为
2019/9/18
QLHMEI
37
测量结果计算例
例：对 一轴进 行 10 次 测量， 其测得 值列表 如下， 求测量 结果。
2019/9/18
QLHMEI
QLHMEI
11
接触测量与非接触测量
根据零件的被测表面是否与测量器具的测 量头有机械接触分类 接触测量：测量器具的测量头与零件被测 表面以机械测量力接触。 不接触测量：测量器具的测量头与被测表 面不接触，不存在机械测量力。
轴承专用量具检定方法
1．范围本文件规定了轴承专用量具的检定方法，适用于公司计量室对各种轴承专用量具的检定。
本检定方法为工作的基本方法，在保证测量精度的前提下，也可以采用其它方法。
2．轴承专用量具的分类2.1标准件：例如内径、外径、角度、沟径、滚道、滚子标准件等。
2.2样板：例如滚（沟）道位置样板、角度样板及曲率半径样板等。
2.3极限量规：例如涂色量规等。
2.4其他量具：3．检定项目说明在专用量具新加工后的入库检定中，必须按照技术要求全面的进行检定。
在使用过程的周期检定中，只检定公称尺寸和实际误差和有关形位公差。
4．检定方法4.1专用标准件的检定4.1.1磨工内径及外径标准件直径在100mm以下的标准件，可在卧式光学计上用3等量块比较测量，也可以用经过委外检定的基准件进行比较测量。
直径在100mm以上的标准件可用基准件直接进行比较测量。
考虑到测量习惯问题，标准件在磨制时应尽量将尺寸控制在负偏差。
同时，偏差值不应超过测量公差范围的一半，否则应做降级或报废处理。
4.1.2车工（软磨）内径、外径标准件委外加工或由磨工标准件改制车工（软磨）标准件，可在卧式光学计上用相近尺寸的磨工标准件比较测量，也可以用经过委外检定的外径千分尺在轴承专用测量仪上比较测量。
在磨制时应尽量将尺寸控制在负偏差。
同时，偏差值不应超过测量公差范围的三分之一。
也可以使用在线产品挑选标准件，偏差值不应超过测量公差范围。
调选此类标准件的原则是椭圆锥度尽量要小，表面粗糙度相对较低且倒角适中。
此类标准件因未淬火，硬度较低，所以最长使用周期不应超过一个批次的生产周期。
使用期间出现异常或批次结束后，都应及时复检。
4.1.3高度块高度块有两个平行的工作面，要求检定平行度和中心长度。
平行度和中心长度用外径千分尺（或立式光学计）进行检定。
检定平行度时，要检五个点（中间一点及四个角各一点），最大差值应不超过平行度的允许误差。
高度块的误差按中心长度决定。
当误差不超过±0.01mm时，在检定证书上不用标示出具体偏差值，只给出合格结论即可。
轴承成品检查的内容
轴承成品检查的内容对滚动轴承成品进行检查的目的在于保证产品质量符合国家标准要求。
成品检查的主要依据有三项，① 滚动轴承国家标准。
这是轴承成品检查的最主要依据② 部标准③ 轴承工业统一企业标准。
这是轴承行业在为了贯彻国家标准、部标准、专业标准的前提下所制定的工厂标准。
现将国家标准所规定的主要检查项目的作用简述于后⒈尺寸精度轴承的内径和外径是与主机的轴和外壳配合的，其尺寸公差关系到与主要配合的状况。
如，主机要求为过盈配合时，如轴承的内径实际偏差超过上限，或外径实际偏差超过下限，就可能使配合变成间隙配合而改变主机的性能；如轴承的内径实际偏差超过下限，或外径实际偏差超过上限，则可能使配合的过盈量过大，不但造成用户装配的困难，而且会使内圈胀大，外圈收缩，从而减小了轴承的工作游隙，使主机的工作性能和轴承的使用寿命都受到影响，这种影响对超轻、特轻系列的轴承尤为显著。
轴承的宽度（高度）或装配倒角超差时，也会影响轴承与主机的配合。
⒉旋转精度轴承的旋转精度是轴承的主要质量指标之一。
用于工作母机主轴的精密轴承，冷轧钢带的轧机轧辊轴承、各种精密测量仪器和高速运转的轴承等，对旋转精度都有很高的要求。
⒊游隙滚动轴承的游隙可分为径向和轴向两种：有些类型的轴承，在通常状况下，只要求径向游隙，如：深沟球轴承、调心球轴承、圆柱滚子轴承、滚针轴承和调心滚子轴承等。
由于用途不同，选用的游隙也不同如高温作业的设备，多选用大游隙的轴承而对于要求旋转精度高的工作母机，所用轴承的游隙则应尽可能小，在有些情况下甚至采用预过盈。
对于一般用途和一般润滑条件的主机，则可以使用基本组游隙的轴承。
轴承游隙过大或过小，都直接影响部件的旋转精度以及轴承的使用寿命。
由此可见，游隙检查是轴承成品检查的一个重要项目。
⒋旋转灵活性和振动噪声在理想条件下绝大部分类型的轴承，套圈和滚动体之间的相对运动是产生滚动摩擦的，因此在转动中，应该是轻快而没有阻滞现象。
滚动轴承振动噪声的来源主要有以下几种：一种是由轴承的结构形式、原始游隙、保持架形状和滚动体数量等固有因素引起的；另一种是因轴承零件制造时所产生的种种缺陷（如套圈和滚动体工作表面波纹度、几何形状偏差或残磁等），使轴承运转时产生的冲击所引起的。

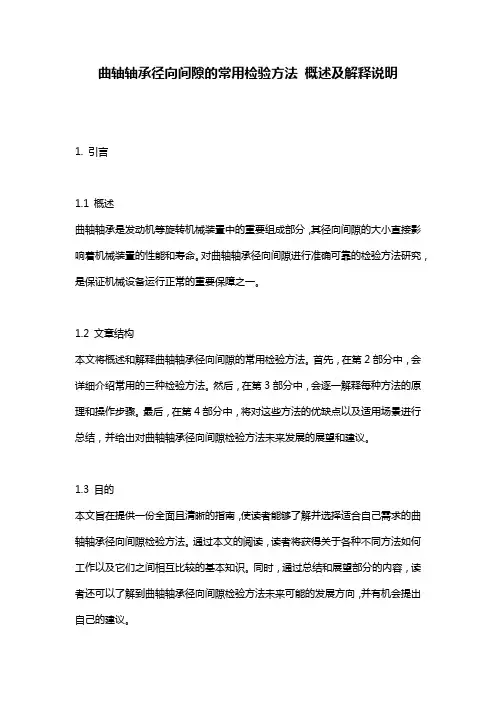

曲轴轴承径向间隙的常用检验方法_概述及解释说明
曲轴轴承径向间隙的常用检验方法概述及解释说明1. 引言1.1 概述曲轴轴承是发动机等旋转机械装置中的重要组成部分，其径向间隙的大小直接影响着机械装置的性能和寿命。
对曲轴轴承径向间隙进行准确可靠的检验方法研究，是保证机械设备运行正常的重要保障之一。
1.2 文章结构本文将概述和解释曲轴轴承径向间隙的常用检验方法。
首先，在第2部分中，会详细介绍常用的三种检验方法。
然后，在第3部分中，会逐一解释每种方法的原理和操作步骤。
最后，在第4部分中，将对这些方法的优缺点以及适用场景进行总结，并给出对曲轴轴承径向间隙检验方法未来发展的展望和建议。
1.3 目的本文旨在提供一份全面且清晰的指南，使读者能够了解并选择适合自己需求的曲轴轴承径向间隙检验方法。
通过本文的阅读，读者将获得关于各种不同方法如何工作以及它们之间相互比较的基本知识。
同时，通过总结和展望部分的内容，读者还可以了解到曲轴轴承径向间隙检验方法未来可能的发展方向，并有机会提出自己的建议。
2. 曲轴轴承径向间隙的常用检验方法：2.1 方法一：方法一是通过使用游标卡尺进行测量。
首先，将游标卡尺的脚尖放置在曲轴轴承的内圈上，并确保脚尖与内圈完全接触。
然后，用手使曲轴旋转，使得轴承内圈沿着其周向移动。
在移动过程中，记录游标卡尺上显示的最大和最小读数。
径向间隙可通过最大和最小读数之差来计算。
2.2 方法二：方法二是使用量具测定器进行测量。
首先，在曲轴与内圈之间放置一个测定器，以便能够正确定位曲轴相对于内圈的位置。
然后，通过调节测定器直至接触到曲轴，记录下此时测定器上的读数。
重复这个过程多次，并计算出记录值的平均值作为径向间隙。
2.3 方法三：方法三是利用影像技术进行测量。
该方法使用专门设计的设备对曲轴和轴承进行影像采集，并通过图像处理软件分析这些图像来计算径向间隙。
该方法减少了人为误差，并提供了高精度的测量结果。
这些方法在曲轴轴承径向间隙的检验中被广泛应用，每种方法都有其优缺点。
轴承质量鉴定标准与方法
轴承质量鉴定标准与方法主要包括以下几个方面：
1. 外观检查：检查轴承表面是否有明显的划痕、氧化、锈蚀等缺陷，以及是否有变形、变色等问题。
2. 尺寸测量：测量轴承的外径、内径、宽度等尺寸，与标准尺寸进行比对，判断是否符合要求。
3. 转动灵活度检查：手动转动轴承，观察是否转动灵活，是否有卡滞、异响等现象。
4. 噪音检测：使用专业的噪音检测仪器，对轴承进行噪音测试，判断是否存在异常噪音。
5. 润滑状态检查：检查轴承的润滑状态，包括润滑油的清洁度、黏度等指标，以及是否存在润滑不良的情况。
6. 轴承负荷能力测试：通过加载一定的负荷，测试轴承的承载能力，判断是否符合设计要求。
7. 寿命测试：通过模拟实际使用条件，对轴承进行寿命测试，判断其使用寿命是否符合要求。
轴承质量鉴定标准与方法可以根据不同的轴承类型和应用领域进行具体的调整和细化，以确保轴承的质量符合要求。
轴承游隙测量方法
轴承游隙测量方法轴承游隙是指轴承内外圈之间的间隙，它直接影响着轴承的运转性能和寿命。
因此，准确测量轴承游隙对于轴承的质量控制和性能评估至关重要。
本文将介绍几种常见的轴承游隙测量方法，希望能对相关领域的工程师和研究人员有所帮助。
1. 直接测量法。
直接测量法是最为直接和简单的一种测量方法，它通过测量轴承内外圈的实际尺寸来确定轴承游隙。
具体操作步骤如下：（1）使用外径千分尺测量外圈直径D1，内径千分尺测量内圈直径d1；（2）计算轴承内外圈的间隙，游隙=C-(D1-d1)，其中C为内外圈组装后的实际距离。
直接测量法的优点是操作简单，结果准确。
但缺点也很明显，即需要拆卸轴承才能进行测量，不适用于在线测量。
2. 感应式测量法。
感应式测量法是一种非接触式的测量方法，它利用感应式传感器对轴承内外圈的金属材料进行感应，从而测量出轴承的游隙。
具体操作步骤如下：（1）将感应式传感器安装在测量仪器上，并对准轴承内外圈；（2）启动测量仪器，传感器将感应内外圈的金属材料，从而得出游隙值。
感应式测量法的优点是非接触式测量，不会对轴承造成损伤，适用于在线测量。
但缺点是测量结果受到外界干扰较大。
3. 振动测量法。
振动测量法是一种通过测量轴承振动信号来确定轴承游隙的方法。
具体操作步骤如下：（1）将振动传感器安装在轴承上，并连接到振动分析仪器；（2）启动轴承，记录振动信号，并进行分析，得出轴承游隙值。
振动测量法的优点是可以在不拆卸轴承的情况下进行测量，并且可以实现在线监测。
但缺点是对测量仪器的精度要求较高，且受到外界振动干扰较大。
综上所述，轴承游隙的准确测量对于轴承的质量控制和性能评估至关重要。
不同的测量方法各有优缺点，工程师和研究人员应根据实际情况选择合适的测量方法，并不断优化改进，以确保轴承的稳定性和可靠性。
轴承检测工作总结
轴承检测工作总结
轴承是机械设备中常见的零部件，其性能的稳定与否直接关系到设备的运行效率和寿命。
因此，轴承的质量检测工作显得尤为重要。
在轴承检测工作中，我们主要采用了以下几种方法：
首先，我们采用了外观检测的方法。
通过目视检查轴承外观的表面光洁度和是否有划痕、变形等情况，以此来初步判断轴承的质量状况。
外观检测可以快速地排除一些明显存在问题的轴承，为后续的检测工作提供了便利。
其次，我们采用了声音检测的方法。
通过专业的听觉设备，我们可以听到轴承在运转时产生的声音，从而判断轴承是否存在异常噪音。
这种方法对于轴承内部的故障有很高的敏感度，可以及早发现轴承的问题。
另外，我们还采用了振动检测的方法。
通过振动传感器，我们可以监测轴承在运转时产生的振动情况，从而判断轴承是否存在不正常的振动。
振动检测可以帮助我们发现轴承的早期故障迹象，有助于预防轴承的进一步损坏。
最后，我们还采用了温度检测的方法。
通过红外线测温仪，我们可以监测轴承在运转时产生的温度变化，从而判断轴承是否存在过热情况。
温度检测可以帮助我们及时发现轴承的异常情况，避免因过热而造成的损坏。
通过以上几种方法的综合运用，我们可以对轴承的质量状况进行全面的检测。
在实际的工作中，我们还需要不断学习和积累经验，提高自身的检测能力，以确保轴承的质量和设备的安全运行。
希望我们的轴承检测工作总结能够对相关工作人员有所帮助。
双沟轴承心轴沟心距测量方法
滚动轴承零件的形位公差解读和测量
滚动轴承零件的形位公差解读和测量1. 引言1.1 概述滚动轴承作为机械工业中不可或缺的部件之一，广泛应用于各种机械设备中。
而在滚动轴承的生产和使用过程中，形位公差是一个至关重要的概念。
形位公差可以准确描述零件之间的几何关系，对于保证滚动轴承零件的互换性、运转平稳性以及寿命等方面具有重要作用。
1.2 文章结构本文将从基础概念开始介绍滚动轴承零件形位公差的理论和实际应用，然后探讨形位公差对滚动轴承零件性能的影响。
随后，我们将详细介绍滚动轴承零件形位公差的测量方法，包括测量前的准备工作、基本测量原理与方法介绍以及具体测量设备与工艺流程说明。
最后，通过实际案例分析和应用示例，来进一步加深读者对形位公差解读和测量方法的理解。
1.3 目的本文旨在为读者提供关于滚动轴承零件形位公差解读和测量的详尽信息，帮助读者了解形位公差的基本概念、意义及其对滚动轴承零件性能的影响。
同时，我们还将介绍具体的测量方法与设备，并通过实际案例展示形位公差的应用和优化策略。
通过本文的阅读，读者将能够更好地理解和应用滚动轴承零件形位公差，从而提高滚动轴承零件的生产质量和性能。
2. 滚动轴承零件形位公差解读2.1 形位公差的基本概念在滚动轴承零件中，形位公差是指零件之间的几何关系误差。
它描述了不同特征之间的位置和方向的变化范围，并用于控制零件之间的相对位置。
形位公差包括两个主要方面：位置公差和方向公差。
位置公差用于定义一个特征与参考坐标系或其他特征之间的偏离程度。
它可以表示为并联直线或圆柱体上两点之间距离的最大允许值。
方向公差则用来描述一个特征轴或平面与参考坐标系或其他特征轴或平面之间的偏离程度。
2.2 形位公差的意义与应用形位公差在滚动轴承零件制造和装配过程中具有重要意义。
首先，它能够确保滚动轴承能够正确地定位和运转，以获得所需精度和性能。
其次，形位公差可以帮助设计者合理安排加工工序，提高生产效率并降低成本。
此外，通过选择适当的形位公差，还可以确保滚动轴承零件与其他部件的互换性和可替代性。
滚动轴承测量游隙的方法有哪些
滚动轴承测量游隙的方法有哪些滚动轴承是我们生活中常用且常见的一种轴承，是由内圈、外圈、滚动体和保持架四部分组成。
滚动轴承又分很多种，如深沟球轴承，滚针轴承，角接触轴承，调心球轴承，调心滚子轴承，推力球轴承，推力调心滚子轴承，圆柱滚子轴承，圆锥滚子轴承，带座外球面球轴承等。
这些轴承在工作时，如果游隙过小游隙过小，滚动轴承温度升高，无法正常工作，以至滚动体卡死；游隙过大，设备振动大，滚动轴承噪声大。
估计有朋友会问，我们怎么知道轴承游隙过大或是过小？滚动轴承测量游隙的方法有哪些？又是如何测量的呢？今天小编就针对此类问题和大家探讨下。
我们都知道轴承游隙是指轴承在未安装于轴或轴承箱时，将其内圈或外圈的一方固定，然后使轴承游隙未被固定的一方做径向或轴向移动时的移动量或是移动的距离。
那么我们在测量滚动轴承时不仅要测量轴承的径向游隙，还要测量轴承的轴向游隙。
一、测量滚动轴承径向游隙的方法滚动轴承径向游隙的测量是固定内圈或外圈，在不固定套圈上施加能得到定侧值的测量载荷，并在直径方向作往复移动进行测量。
置侧量头于不固定内圈或外圈宽度的中部,读取不固定套圈在各角度(大致均布)位置(至少三个)上沿载荷方向的移动量，其算术平均值(扣除由于载荷引起轴承径向游隙的增加量(相见下表)，即为轴承的径向游隙值。
由于滚动轴承的各种轴承结构类型不同，游隙的检测方法亦有所区别。
目前常用的三种测量轴承游隙的方法是：专用仪器检测、简易测量法、塞尺测量法。
1、专用仪器检测对于深沟球轴承、调心球轴承、圆柱滚子轴承、滚针轴承、调心滚子轴承，目前已有相应的高效动态无载荷的径向游隙检测仪，型号为X093J、X094J和X0910等，被检测轴承的内径为10~210mm。
这些仪器使轴承在无载荷下转动，能直接精确地反映出径向游隙的平均值，检测过程自动控制，测量结果由数字显示。
有载荷径向游隙检测时，内圈固定在心轴的端面上，测量外圈从一个极限位置到另一个极限位置的移动量，即指示仪A、B各自变化量的差值为径向游隙。
轴承轴向游隙测量方法
轴承轴向游隙测量方法摘要：轴承是机械传动中极为重要的零件，轴向游隙是轴承寿命和精度的关键因素之一，因此精准测量轴向游隙对于轴承的正确使用和维护非常重要。
本文介绍了轴承轴向游隙测量方法，包括手动测量和数字化测量两种方法。
同时介绍了轴承轴向游隙的概念、影响因素及其测量精度控制要点。
关键词：轴承；轴向游隙；手动测量；数字化测量引言轴承是机械传动中最常用的零件之一，广泛应用于各种设备和机器中，是现代工业生产不可或缺的部件。
在轴承的使用和维护过程中，轴向游隙是一个非常重要的参数，它直接影响着轴承的使用寿命和精度。
因此精准测量轴向游隙对于轴承的正确使用和维护非常重要。
轴向游隙是指轴承中轴向方向上的间隙，也称轴向间隙。
在轴承安装后，由于受到单位承载力的影响，轴承的内外环会发生一定的轴向位移，此时轴承内、外环之间的距离会发生变化，这种距离变化即为轴向游隙。
轴向游隙的大小与轴承在工作负载下的扭转变形和变形程度有关。
轴向游隙的影响因素轴向游隙大小可以影响轴承的寿命和精度，通常情况下，大型轴承的轴向游隙要求较小，而小型轴承的轴向游隙要求较大。
在实际应用中，轴向游隙的大小和轴承的型号、制造工艺、质量等因素密切相关。
1.手动测量法手动测量法是一种传统的轴向游隙测量方法，具有简单、易操作、经济实用等特点。
其主要步骤如下：(1) 选择相应的测量工具，如游标、千分尺等；(2) 将轴承的内外圈安装在固定夹具上，并通过手动旋转内圈，使外圈运动，在轴向任意位置处对内外环之间的距离进行测量；(3) 多次测量，取均值，计算轴向游隙大小。
2.数字化测量法数字化测量法是一种现代化的轴向游隙测量方法，具有自动化程度高、精度高、可靠性高等特点，已经逐渐取代了传统的手动测量法。
数字化测量法的主要步骤如下：(1) 将轴承安装在测量装置上，使其处于测量状态；(2) 通过数字化仪器对轴承内、外环之间的距离进行测量，同时将测量数据自动记录在计算机中；轴向游隙测量精度控制要点(1) 精度可靠的仪器设备：对于数字化测量法而言，精度和可靠性直接取决于所选仪器设备的质量和性能，因此需要选择具有较高精度和可靠性的数字化仪器。
JBT7051轴承零件表面粗糙度测量方法
JBT7051轴承零件表面粗糙度测量方法ICS 21.100.20 J 11 中华人民共和国机械行业标准JBJB/T 70512006代替JB/T 70511993滚动轴承零件表面粗糙度测量和评定方法 Rolling bearing parts Methodsfor the measurement and assessment of surface roughness 2006-05-06发布 2006-10-01实施中人和国展员中华人民共和国国家发展和改革委员会发布JB/T 70512006 I前言本标准代替JB/T 70511993《滚动轴承零件表面粗糙度测量和评定方法》。
本标准与JB/T 70511993相比主要变化如下——增加了“术语和定义”见第3章——增加了“参数符号”见第4章——删除了原标准中Rz评定参数并将原标准中评定参数符号Ry改为Rz1993年版的3.1、3.3本版的5.2、5.3 ——修改了钢球的评定参数符号增加了允许Ra、Rz两参数配合使用的条款1993年版的3.3本版的5.3 ——删除了原标准中允许用测量Rz代替Ra参数的条款1993年版的3.2 ——推荐了优先选用的评定参数见5.4 ——删除了对触针式轮廓仪附件的规定1993年版的5.1、5.2 ——增加了“触针式仪器的标称特性”并将原第6章中的内容融入了第8章1993年版的第6章本版的第8章——增加了轮廓仪检验的其他规则和方法见9.4 ——删除了“用干涉仪测量套圈年版的附录A。
本标准的附录A为资料性附录。
本标沟道表面粗糙度的方法”1993准由中国机械工业联合会提出。
本标准由全国滚动轴承标准化技术委员会SAC/TC98归口。
本标准起草单位洛阳轴承研究所、万向集团。
本标准主要起草人马素青、宣衡艳。
本标准所代替标准的历次版本发布情况为——JB/T 70511993。
JB/T 70512006 1 滚动轴承零件表面粗糙度测量和评定方法 1 范围本标准规定了滚动轴承零件表面粗糙度的测量方法和评定方法。
滚动轴承的测量和检验的原则及方法(一讲)
总结滚动轴承的测量和检验的原则及方法
测量和检验的重要性
滚动轴承的测量和检验是确保其性能 和质量的关键环节，通过精确测量和 全面检验，可以评估滚动轴承的各项 性能指标，如旋转精度、摩擦阻力、 振动等。
测量和检验的原则
在滚动轴承的测量和检验中，应遵循 以下几个原则，即准确性、可靠性、 重复性和一致性。准确性是指测量和 检验的结果应与实际值相符，可靠性 则要求测量和检验的结果应稳定可靠 ，重复性和一致性则要求测量和检验 的方法和过程应保持一致，以确保结 果的准确性和可靠性。
声音检验法
总结词
通过听取轴承运转时的声音，判断其是否正常。
详细描述
声音检验法是通过听取滚动轴承运转时的声音来判断其质量状况。经验丰富的检验员可以通过听声音 来判断轴承是否存在异常，如不正常的噪音、振动或其他异响。这种方法需要检验员具备丰富的实践 经验和听力辨别能力。
振动分析法
总结词
通过分析轴承运转时的振动信号，判断 其是否存在故障或异常。
比较测量法
将待测滚动轴承与标准样 品进行比较，通过对比得 出测量结果。
间接测量法
通过测量与滚动轴承相关 联的其他参数，间接推算 出滚动轴承的某些参数值。量设备的选择通用测量设备
适用于大多数滚动轴承的测量， 如卡尺、千分尺等。
专业测量设备
针对特定类型或规格的滚动轴承 ，需要使用专业的测量设备进行 精确测量。
对于大型或特殊结构的轴承，应采用相应的专用检验设备和方法进行测量和检验。
在选择检验方法时，应充分考虑其准确性和可靠性，同时还应考虑其操作简便性和 经济性。
检验设备的选择
根据确定的检验方法， 选择合适的检验设备。
对于大型或特殊结构 的轴承，应选择专用 的检验设备进行测量 和检验。
