10V交联聚乙烯绝缘电缆热缩接头施工工艺标准(doc 5页)
10KV交联聚乙烯电缆热缩接头的制作
首页
上一页
下一页
目录页
第2页
甘肃省电力公司知识库开发项目组
课件题目：电力电缆
T(mm)
电缆截面(mm2)
长 端
短 端
25~95
800
500
120~400
800
600
首页
上一页
下一页
目录页
第3页
甘肃省电力公司知识库开发项目组
课件题目：电力电缆
(2)将缆芯分开，并按接头中心锯断缆芯。 (2)将缆芯分开，并按接头中心锯断缆芯。 将缆芯分开 (3)按图 16剥除铜屏蔽带，外半导电屏蔽层。切削绝缘及反应力锥， 按图5 16剥除铜屏蔽带 (3)按图5—16剥除铜屏蔽带，外半导电屏蔽层。切削绝缘及反应力锥，并用 专用砂纸将绝缘表面打磨光滑。 专用砂纸将绝缘表面打磨光滑。
电 力
电 缆
兰州供电公司电力电缆工种知识库开发小组 甘肃省电力公司知识库开发项目组
课件题目：电力电缆
10KV交联聚乙烯电缆热缩接头的制作 10KV交联聚乙烯电缆热缩接头的制作 10kV交联聚乙烯电缆热缩接头的制作工艺如下。 10kV交联聚乙烯电缆热缩接头的制作工艺如下。 交联聚乙烯电缆热缩接头的制作工艺如下 (1)确定接头中心后按图 15和表5 4 确定接头中心后按图5 15和表 的尺寸，剥除外护套、 (1)确定接头中心后按图5—15和表5—4定T的尺寸，剥除外护套、铠装层和 内衬层。因在线芯压接前，必须将所有的热缩管套入一侧，所以有图5 15 15中所 内衬层。因在线芯压接前，必须将所有的热缩管套入一侧，所以有图5—15中所 示的长端(套入热缩管端)和短端之分。 示的长端(套入热缩管端)和短端之分。
首页
上一页
下一页
目录页
SGBZ-0606 10(6)kV交联聚乙烯绝缘电缆热缩接头制作施工工艺标准
SGBZ-0606 10(6)kV交联聚乙烯绝缘电缆热缩接头制作施工工艺标准SGBZ-0606 10（6）kV交联聚乙烯绝缘电缆热缩接头制作施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本工艺标准适用于一般工业与民用建筑电气安装工程10（6）kV交联聚乙烯绝缘电力电缆热缩中间接头制作。
2、施工准备2.1设备及材料要求：2.1.1主要材料：电缆头附件及主要材料由生产厂家配套供应。
并有合格证及说明书。
其型号、规格、电压等级符合设计要求。
2.1.2辅助材料：焊锡、焊油、白布、砂布、芯线连接管、清洗剂、汽油、硅脂膏等。
2.2主要机具：喷灯、压接钳、钢卷尺、钢锯、电烙铁、电工刀、克丝钳、改锥、大瓷盘。
2.3作业条件：2.3.1电缆敷设完毕，绝缘电阻测试合格。
2.3.2作业场所环境温度0℃以上，相对湿度70%以下，严禁在雨、雾、风天气中施工。
2.3.3施工现场要干净、宽敞、光线充足。
施工现场应备有220V交流电源。
2.3.4室外施工时，应搭设临时帐蓬。
3、操作工艺3.1工艺流程：设备点件检查→剥除电缆护层→剥除铜屏蔽及半导导电层→固定应力管→压接连接管→包绕半导带及填充胶→固定绝缘管→安装屏蔽网及地线→固定护套→送电运行验收3.2设备点件检查。
开箱检查实物是否符合装箱单上的数量，外观有无异常现象。
3.3剥除电缆护层（图3.3）：图3.33.3.1调直电缆：将电缆留适当余度后放平，在待连接的两根电缆端部的两米处内分别调直、擦干净、重叠200mm，在中间作中心标线，作为接头中心。
3.3.2剥外护层及铠装：从中心标线开始在两根电缆上分别量取800mm、500mm，剥除外护层；距断口50mm的铠装上用铜丝绑扎三圈或用铠装带卡好，用钢锯沿铜丝绑扎处或卡子边缘锯一环形痕，深度为钢带厚度1/2，再用改锥将钢带尖撬起，然后用克丝钳夹紧将钢带剥除。
10kV交联聚乙烯绝缘电缆热缩接头制作质量管理
4多股铝芯线接续端子后与设备、器具的端子连接；
5每个设备与器具的端子接线不多于2根电线。
4.2.2电线、电缆的芯线连接金具(连接管与端子)，规格应与芯线的规格适配，且不得使用开口端子。
4.2.3电线、电缆的回路标记应清晰，编号准确。
5、成品保护
5.1设备开箱后，将材料按顺序摆放在瓷盘中，并用白布盖上，防止杂物进入。
5.2电缆中间接头制作完毕后，立即安装固定，送电运行。暂时不能送电或者有其它作业时，对电缆头加木箱给予保护，防止砸、碰。
6、应注意的质量问题
6.1从开始剥切到制作完毕务必连续进行，一次完成，以免受潮。
6.2电缆中间头制作过程中，应注意的质量问题（见表6.2）。
常发生的质量问题及防治措施表6.2
序号
常发生的质量问题
防治措施
1
做试验时泄漏电流过大
清洁芯线绝缘表面
2
绝缘管加热收缩时局部烧伤或者无光泽
调整加热火焰为呈黄色。加热火焰不能停留在一个位置
3
热缩管加热收缩时出现气泡、开裂
按一定方向转圈，不停进行加热收缩，切割绝缘管端面要平整
3.3.2剥外护层及铠装：从中心标线开始在两根电缆上分别量取800mm、500mm，剥除外护层；距断口50mm的铠装上用铜丝绑扎三圈或者用铠装带卡好，用钢锯沿铜丝绑扎处或者卡子边缘锯一环形痕，深度为钢带厚度1/2，再用改锥将钢带尖撬起，然后用克丝钳夹紧将钢带剥除。
3.3.3剥内护层：从铠装断口量取20mm内护层，其余内护层剥除，并摘除填充物。
3.8固定绝缘管：
3.8.1固定内绝缘管：将三绿肥内绝缘管从电缆端拉出分别套在两端应力管之间，由中间向两端加热收缩固定。加热火焰向收缩方向。

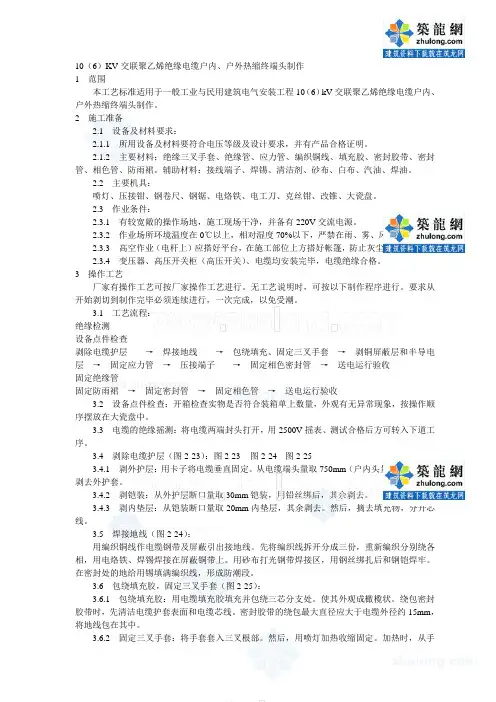

10kv交联聚乙烯绝缘电缆户内、户外热缩终端头制作工艺标准
10（6）KV交联聚乙烯绝缘电缆户内、户外热缩终端头制作1 范围本工艺标准适用于一般工业与民用建筑电气安装工程10（6）kV交联聚乙烯绝缘电缆户内、户外热缩终端头制作。
2 施工准备2.1 设备及材料要求：2.1.1 所用设备及材料要符合电压等级及设计要求，并有产品合格证明。
2.1.2 主要材料：绝缘三叉手套、绝缘管、应力管、编织铜线、填充胶、密封胶带、密封管、相色管、防雨裙。
辅助材料：接线端子、焊锡、清洁剂、砂布、白布、汽油、焊油。
2.2 主要机具：喷灯、压接钳、钢卷尺、钢锯、电烙铁、电工刀、克丝钳、改锥、大瓷盘。
2.3 作业条件：2.3.1 有较宽敞的操作场地，施工现场干净，并备有220V交流电源。
2.3.2 作业场所环境温度在0℃以上，相对湿度70%以下，严禁在雨、雾、风天气中施工。
2.3.3 高空作业（电杆上）应搭好平台，在施工部位上方搭好帐篷，防止灰尘侵入（室外）。
2.3.4 变压器、高压开关柜（高压开关）、电缆均安装完毕，电缆绝缘合格。
3 操作工艺厂家有操作工艺可按厂家操作工艺进行。
无工艺说明时，可按以下制作程序进行。
要求从开始剥切到制作完毕必须连续进行，一次完成，以免受潮。
3.1 工艺流程：绝缘检测设备点件检查剥除电缆护层→焊接地线→包绕填充、固定三叉手套→剥铜屏蔽层和半导电层→固定应力管→压接端子→固定相色密封管→送电运行验收固定绝缘管固定防雨裙→固定密封管→固定相色管→送电运行验收3.2 设备点件检查：开箱检查实物是否符合装箱单上数量，外观有无异常现象，按操作顺序摆放在大瓷盘中。
3.3 电缆的绝缘摇测：将电缆两端封头打开，用2500V摇表、测试合格后方可转入下道工序。
3.4 剥除电缆护层（图2-23）：图2-23 图2-24 图2-253.4.1 剥外护层：用卡子将电缆垂直固定。
从电缆端头量取750mm（户内头量取550mm），剥去外护套。
3.4.2 剥铠装：从外护层断口量取30mm铠装，用铅丝绑后，其余剥去。
10kV电缆热缩中间接头制作作业标准
10kV电缆热缩中间接头制作作业标准10kV电缆热缩中间接头制作的标准应包括以下几个方面：
1. 材料选用：接头的材料应符合相关的国家标准或行业规范要求，包括绝缘材料、导电材料、维护材料等。
材料应具有良好的绝缘性能、导电性能和耐久性能。
2. 接头制作环境：接头的制作应在干燥、清洁、无尘的环境下进行，以保证接头的质量和可靠性。
3. 制作工艺：制作中间接头应按照规定的制作工艺进行，包括接头的预处理、绝缘层剥离、导电屏蔽、绝缘套管安装、热缩和注胶等步骤。
不同型号、规格的接头可能有所差异，但制作工艺应符合相关的标准和要求。
4. 制作设备和工具：制作中间接头需要使用专用的设备和工具，如绝缘套管剥皮机、导电屏蔽条分离工具、热风枪等。
这些设备和工具应符合相关的标准和规范，并保持良好的工作状态和维护。
5. 检测与验收：制作完成的接头应经过严格的检测和验收，以确保接头的质量和可靠性。
检测和验收项目应包括接头的绝缘电阻、导电电阻、绝缘强度、机械强度等性能指标。
以上仅为大致的制作作业标准，具体标准应结合相关的国家标准和行业规范制定。
在实际制作过程中，还应严格按照作业标准要求进行操作，确保接头的质量和可靠性。
第 1 页共 1 页。
交联聚乙烯绝缘电缆热缩接头制作工艺
交联聚乙烯绝缘电缆热缩接头制作工艺交联聚乙烯绝缘电缆热缩接头是电力系统中常见的连接元件，其制作工艺关系到接头的质量和可靠性。
本文将介绍交联聚乙烯绝缘电缆热缩接头的制作工艺流程，包括准备工作、接头组装和热缩处理。
一、准备工作1.1 材料准备制作交联聚乙烯绝缘电缆热缩接头所需的主要材料包括：电缆、屏蔽层、绝缘层、金属护套、接地线、热缩套等。
确保所选材料规格符合设计要求。
1.2 工具准备制作过程中需要使用的工具包括：剥线钳、剥皮机、钳子、刀具、焊接设备等。
确保工具清洁、完好，并配备相应的保护用具。
二、接头组装2.1 剥皮处理首先，使用剥皮机将所需长度的电缆保护层剥去，露出一定长度的金属导线。
然后，使用剥线钳将金属导线的绝缘层剥去，露出一定长度的裸露导线。
注意避免过度剥去导致导线损伤。
2.2 电缆连接将需要连接的两根电缆导线相互套入焊接设备中，使其接触并形成连接。
在此过程中，要确保导线之间的接触良好且稳定。
2.3 绝缘处理使用绝缘带或绝缘胶将焊接部分进行绝缘处理，确保导线之间绝缘良好，防止潮气和污染物进入。
2.4 屏蔽处理在焊接部分周围设置屏蔽层，起到隔离外界电磁干扰的作用。
可以使用金属层、铝箔或导电胶带等屏蔽材料。
三、热缩处理3.1 热缩套选择根据接头的设计要求和尺寸，选择合适的热缩套进行覆盖。
确保热缩套能够完全包裹住接头，并具有良好的热缩性能。
3.2 热缩处理将选定的热缩套套在接头上，保证其覆盖面积充分，并使用热风枪或其他热源加热。
在加热的过程中，要注意均匀加热，确保热缩套的收缩均匀，并且与接头紧密结合。
3.3 冷却处理待热缩套完全收缩后，需要将其冷却一段时间。
冷却后，热缩套将变得坚固和稳定，与接头形成紧密的保护层。
四、检测与验收制作完成后，需要对接头进行检测与验收，确保接头质量符合要求。
常用的检测方法包括电气性能测试、绝缘电阻测试、充放电测试等。
总结交联聚乙烯绝缘电缆热缩接头的制作工艺包括准备工作、接头组装和热缩处理三个主要步骤。
10kv电缆中间接头热缩制作工艺标准
10kv电缆中间接头热缩制作工艺标准10kv电缆中间接头热缩制作工艺标准一、准备工作1.确认所需的工具和材料，包括电缆、接头、热缩管、绝缘胶带、焊锡、剪刀、钳子等。
2.准备工作地点，确保工作区域干净、整洁，无尘土和杂物。
3.检查电缆的型号、规格是否符合要求，并确保电缆处于干燥、清洁的状态。
二、电缆处理1.根据需要，使用剪刀或剥线钳将电缆的外皮剥离，露出芯线。
2.清洁电缆芯线，用纱布或棉签擦拭芯线，确保表面无杂质和灰尘。
3.对于较粗的芯线，可以使用压接管进行压接，确保接触良好。
三、接头制作1.根据电缆的规格和要求，选择合适的接头。
2.使用剥线钳或剪刀将电缆芯线剥离一定长度，确保剥离的长度与接头的长度一致。
3.将剥离的芯线插入接头中，确保接触良好，紧固件牢固。
4.对于多芯电缆，确保每个芯线都已正确插入接头中，并使用紧固件固定。
四、热缩处理1.将热缩管套在接头上，确保热缩管覆盖住接头及芯线的裸露部分。
2.使用热风枪或电吹风对热缩管进行加热，使其收缩紧贴在接头和芯线上。
3.加热时注意控制温度和加热时间，避免热缩过度或不足。
4.热缩完成后，检查热缩管是否紧密贴合在接头和芯线上，无气泡或缝隙。
五、质量检测1.对完成的电缆中间接头进行外观检查，确保热缩管无气泡、裂纹等缺陷。
2.检查接头与电缆的接触是否良好，有无松动或接触不良现象。
3.对电缆进行绝缘测试，确保绝缘层完好无损，无短路或漏电现象。
4.对质量不符合要求的接头进行修复或更换。
六、安装使用1.将制作好的中间接头安装在指定的位置上，确保连接牢固、接触良好。
2.根据电缆的走向和要求，调整接头的方向和位置。
3.在安装过程中要避免过度拉伸或弯曲电缆，以免损坏电缆或接头。
4.安装完成后，再次进行绝缘测试，确保安装质量符合要求。
5.七、维护保养6.在使用过程中要定期检查接头的紧固件是否松动，如有需要应进行紧固。
7.定期清理电缆表面的灰尘和杂物，保持电缆的清洁和干燥。
10KV交联聚乙烯电力电缆热缩型终端头制作工艺
10KV交联聚乙烯电力电缆热缩型终端头制作工艺施工准备2. 工机具3. 材料操作程序1.工序流程图图1 10KV交联聚乙烯电力电缆户内终端头制作工序流程图图2 10KV交联聚乙烯电力电缆户外终端头制作工序流程图2.户内热缩型电缆终端头操作要领(1)电缆测试：制作前用2500V兆欧表测量绝缘电阻，一般应大于5000MK(2)剥切外护套：用电缆夹将电缆垂直固定，按图3所示尺寸，户内头由末端量取550mm户外头由末端量取750mm剥去外护套。
图3电缆终端头剥切示意图①PVC护套②铠装带③内垫层④铜屏蔽层(3)剥铠装：从外护套断口处量取30mn铠装保留，用铜扎线绑扎3道，其余剥除(4)剥内垫层：在铠装断口处向末端保留20mm内垫层，其余剥除。
（5）分芯线：割弃线芯间填充物，把线芯小心分开。
（6）焊接地线：用砂布打光铠装上的接地线焊区。
取铜纺织地线，用砂布将两端打光，一端牢固的焊在铠装上，另一端分成三股，分别焊在三根芯线的铜屏蔽带上，焊接处表面应平整光滑无虚焊。
（7）包绕热熔胶带：在三叉根部从内垫层外缘至外护套10mn处用半迭法包缠热熔胶带长约65mm形似橄榄状最大处直径大于电缆外径约15mm（8）固定三叉手套：将三叉手套套入三叉根部，由手指根部依次向两端加热固定。
（9）剥半导体层铜屏蔽层：由手套手指根部量取55mm同屏蔽层，其余剥除。
保留20mm半导体层，其余剥除。
清理绝缘表面。
（10）固定应力管：按图4套入应力管，应力管搭接半导体层20mm加热固定。
①PVC护套；②热收缩三叉手套；③铜屏蔽层；④半导体层；⑤热收缩应力管；⑥芯线绝缘层。
（11）压接端子：按端子孔深加5mn剥去芯线绝缘，端部削成“铅笔头”状，压接端子。
压坑一般为两个，压坑深度为端子管壁厚度的4/5,两坑间的距离为15-20mm距端子管边缘不得小于10mm压坑用铝箔带填平。
“铅笔头”处包绕热熔胶带，并搭接端子和绝缘层各10mm（12）固定绝缘管：在电缆手指根部包绕一层热熔胶带套入热收缩绝缘管至三叉根部，管上端超出热熔胶带10mm由根部起加热固定。
交联聚乙烯绝缘电缆热缩接头制作工艺标准
交联聚乙烯绝缘电缆热缩接头制作工艺标准前言交联聚乙烯绝缘电缆作为一种常用的电缆材料，其热缩接头制作工艺也是电力行业十分重要的一环。
本文将介绍一份交联聚乙烯绝缘电缆热缩接头制作工艺的标准，旨在确保制作出的接头具有良好的品质和工作性能。
1. 材料准备接头制作前需要准备以下材料：•交联聚乙烯绝缘电缆•热缩管•引线端子•接地线•洗涤剂•清洁布•绝缘带所有材料应当符合国家相关标准。
2. 制作流程2.1 清洁电缆将电缆外皮进行清洁，去除表面的灰尘和污垢，以确保后续工作的顺畅进行。
可以使用洗涤剂进行清洁，最好用干净的清洁布擦拭干净。
2.2 拆除绝缘层使用切割工具，将电缆的绝缘层和半导体层割掉。
如果有阻焊层，则也需要将其割掉。
同时要注意避免对导体造成任何损伤。
2.3 连接引线端子将引线端子连接在电缆的导体上。
连接时需要将导体插头切掉，以便引线端子更好的连接导体。
同时要注意引线端子连接的稳固程度。
建议使用压接工具进行连接，并用万用表检查连接是否正确。
2.4 安装热缩管将正确尺寸的热缩管穿过引线端子，并穿过绝缘层和半导体层。
要确保热缩管完全套在导体上，并没有漏留任何缝隙。
2.5 应用热使用热风枪将热缩管进行加热，让其收缩并完全包覆在导体和绝缘层上。
要注意，热缩管需要加热到完全收缩的程度，而且加热时间不宜过长。
2.6 接地线安装在电缆绝缘层上，连接一根接地线。
在接地线上穿过另一根热缩管，并固定在电缆绝缘层外。
2.7 绝缘带缠绕在热缩管的上方，缠绕一层绝缘带，并大力压紧，以确保绝缘层不会受到侵蚀和腐化。
2.8 安装护套在绝缘带的上方，安装护套，以防止电缆接头受到外力侵蚀，可以保证其长时间稳定地工作。
3. 规范要求3.1 制作环境要求接头制作应当在专用的制作室进行，不可在室外或其他风尘较大的地方进行制作。
制作环境应当整洁，温度适宜，并有必要的通风和照明设备。
3.2 引线端子连接在连接引线端子时，引线端子应当与导体完全贴合，同时连接稳固，不应有任何松动和晃动。
10KV交联电缆热缩中间接头安装工艺
10KV交联电缆热缩中间接头安装工艺
1、将电缆支好，调直好平，两电缆交叉确定接头中心，从中心留100m/m，锯掉多余电缆。
2、剥去外护套，长端中心1100 m/m，短端中心500 m/m，保留30 m/m，锯去钢带，再保留内护套10 m/m，其余剥除，清除填充物。
3、将三线芯分开弯好，调直，找出中心位置，锯齐电缆线芯。
4、从中心向两端各量330m/m，剥去铜屏蔽层，留20 m/m半导电层，其余剥除，注意刀子划剖时只为半导电层一半，不得划伤绝缘层。
5、用半导电带在屏蔽断口与半导电层交接处包扎紧，并涂上薄薄一层硅脂，套上应力管，搭接20 m/m铜屏蔽上，加热固定。
6、将两根外套管套到电缆上，在长线芯上各相套上绝缘管和外屏蔽管，另一端短端各相套上铜屏蔽网。
7、从线芯端部量连接管长度一半加5 m/m，剥除绝缘层，并由断口量取绝缘层长35 m/m，削成30 m/m长的锥体，留5 m/m内半导层。
8、套上连接管，将电缆调直对好进行压接，先两端后中间，压接完成后，锉去连接管上的毛刺，砂布打光，用清洗剂进行清擦。
9、在连接管上包绕一层半导电带与线芯上内半导电层搭接。
10在连接管上包好半导电带后包绕绝缘的J
自粘带，将连接反应力锥体上
20
包得与电缆芯绝缘平后，来回在绝缘层包绕自粘带6层。
11、套上绝缘热缩管，分层来回热缩，直至收缩好，再套上外层线芯半导电管，加热收缩，在外半导电管两端包半导电带两层。
12、套上铜屏蔽网拉紧，用铜丝固定扎紧焊牢，钢带上镀锡，扎接地铜线焊牢。
13、套外护套，并在电缆上包绕热熔胶，搭接100 m/m加热收缩，安装完放于电缆沟内并加以保护。
10kV电缆热缩中间接头制作作业标准
10kV电缆热缩中间接头制作作业标准遵循以下步骤：
1. 检查设备：确认所需的所有工具和设备可用并处于良好的工作状态，包括热缩套管、剥线刀、电热套、剥线器、热风枪等。
2. 检查电缆：检查电缆是否有任何损坏或变形，如有损坏需要进行修复或更换。
3. 剥皮：使用剥线刀，根据电缆的绝缘材料厚度，剥掉电缆两端的绝缘材料，剥皮的长度应符合标准要求。
4. 清洁：使用清洁剂和干净的抹布清洁电缆和剥皮区域，确保表面干净无尘。
5. 安装热缩套管：将适合的热缩套管安装在电缆上，确保套管与剥皮区域紧密贴合。
6. 预热：使用热风枪预热热缩套管，确保它开始缩小。
7. 安装电热套：将电热套穿过热缩套管，并放置在剥皮区域，确保它与裸露的导体紧密接触。
8. 热缩：使用热风枪持续加热直到热缩套管完全缩小并与电缆表面贴合。
9. 绝缘测试：使用绝缘测试仪器测试中间接头的绝缘性能，确保达到所需的标准。
10. 记录：记录所有操作步骤和测试结果，以备将来参考和追踪维护工作。
以上是一般的10kV电缆热缩中间接头制作作业标准，具体操作步骤可能会根据特定的电缆类型和要求而有所不同。
建议在操作之前参考相关的制造商指南或咨询专业人员以确保正确和安全的操作。
10kV电缆热缩中间接头制作作业标准
10kV电缆热缩中间接头制作作业标准热缩中间接头是一种用于电缆终端和电缆连接的重要组件，用于保护电缆连接点的密封和绝缘。
下面是一般的10kV电缆热缩中间接头制作作业标准：
1. 物料准备：
- 10kV电缆
- 10kV电缆热缩套
- 接头套
- 密封套管
- 密封液
- 密封胶
2. 安装前准备：
- 检查电缆外皮和绝缘层是否完好，如有损坏应修复或更换- 清洁电缆表面，确保无尘、油污和水分
- 将热缩套和其他物料准备好
3. 制作作业步骤：
a. 根据电缆规格和接头套的尺寸，确定热缩套的长度，并采用适当的工具切割热缩套。
b. 用绝缘胶带将热缩套的两端固定在电缆外皮上，确保套口对齐并与电缆外径相吻合。
c. 将接头套插入热缩套内，确保接头套能够完全覆盖电缆绝缘层。
d. 在接头套的两端分别安装密封套管，确保与接头套和电缆外皮紧密贴合。
e. 在接头套的两端涂抹适量的密封液，以增加密封性能。
f. 用热风枪或火焰加热热缩套，使其收缩并与接头套和电缆外皮紧密贴合。
g. 在接头套两端涂抹一层密封胶，以提供额外的保护和防水性能。
4. 完工检验：
- 检查热缩套与电缆外皮、接头套和密封套管的连接是否牢固、紧密贴合。
- 检查接头套和密封套管的密封性能和涂覆情况。
- 检查密封胶的覆盖情况和充实度。
- 测量接头套的长度和直径是否符合要求。
这些步骤仅为参考，实际制作作业应根据具体的设备规格和作业要求进行。
在制作过程中，应遵守安全操作规程，并确保操作人员具备相关的训练和经验。
同时，应遵循电缆和接头制造商提供的具体制作指导和要求。
10kV交联聚乙烯绝缘电缆热缩接头制作施工技术交底
10.剥除屏蔽层及半导电层：自中心点向两端芯线各量300mm剥除屏蔽层，从屏蔽层断口各量取20mm半导电层，其余剥除。彻底清除绝缘体表面的半导质。
11.固定应力管：在中心两侧的各相上套入应力管，搭盖铜屏蔽层20mm，加热收缩固定。套入管材，在电缆护层被剥除较长一边套入密封套、护套筒；护层被剥除较短一边套入密封套；每相芯线上套入内、外绝缘管、半导电管、铜网。
22.电缆中间头制作完毕后，按要求由试验部门做试验。
23.验收：试验合格后，送电空载运行24h，无异常现象，输验收手续，交建设单位使用。同时，提交变更洽商、产品合格证、试验报告和运行记录等技术资料。
24.设备开箱后，将材料按顺序摆放在瓷盘中，并用白布盖上，防止杂物进入。
25.电缆中间接头制作完毕后，立即安装固定，送电运行。暂时不能送电或有其它作业时，对电缆头加木箱给予保护，防止砸、碰。
7.剥外护层及铠装：从中心标线开始在两根电缆上分别量取800mm、500mm，剥除外护层；距断口50mm的铠装上用铜丝绑扎三圈或用铠装带卡好，用钢锯沿铜丝绑扎处或卡子边缘锯一环形痕，深度为钢带厚度1/2，再用改锥将钢带尖撬起，然后用克丝钳夹紧将钢带剥除。
8.剥内护层：从铠装断口量取20mm内护层，其余内护层剥除，并摘除填充物。
12.加热收缩温度为110℃~120℃。因此，调节喷灯火焰呈黄色柔和火焰，谨防高温蓝色火焰，以避免烧伤热收缩材料。
13.开始加热材料时，火焰要慢慢接近材料，在材料周围移动，均匀加热，并保持火焰朝着前进（收缩）方向预热材料。
14.火焰应螺旋状前进，保证绝缘管沿周围方向充分均匀收缩。
15.压接连接管：在芯线端部量取二分之一连接管长度加5mm切除线芯绝缘体，由线芯绝缘断口量取绝缘体35mm、削成30mm长的锥体，压接连接管。
电缆热缩终端头施工工艺标准
SGBZ-0605 10（6）kV交联聚乙烯绝缘电缆户内、户外热缩终端头制作施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本工艺标准适用于一般工业与民用建筑电气安装工程10（6）kV交联聚乙烯绝缘电缆户内、户外热缩终端头制作。
2、施工准备2.1设备及材料要求：2.1.1所用设备及材料要符合电压等级及设计要求，并有产品合格证明。
2.1.2主要材料：绝缘三叉手套、绝缘管、应力管、编织铜线、填充胶、密封胶带、密封管、相色管、防雨裙。
辅助材料：接线端子、焊锡、清洁剂、砂布、白布、汽油、焊油。
2.2主要机具：喷灯、压接钳、钢卷尺、钢锯、电烙铁、电工刀、克丝钳、改锥、大瓷盘。
2.3作业条件：2.3.1有较宽敞的操作场地，施工现场干净，并备有220V交流电源。
2.3.2作业场所环境温度在0℃以上，相对湿度70%以下，严禁在雨、雾、风天气中施工。
2.3.3高空作业（电杆上）应搭好平台，在施工部位上方搭好帐篷，防止灰尘侵入（室外）。
2.3.4变压器、高压开关柜（高压开关）、电缆均安装完毕，电缆绝缘合格。
3、操作工艺厂家有操作工艺可按厂家操作工艺进行。
无工艺说明时，可按以下制作程序进行。
要求从开始剥切到制作完毕必须连续进行，一次完成，以免受潮。
3.1工艺流程：3.2设备点件检查：开箱检查实物是否符合装箱单上数量，外观有无异常现象，按操作顺序摆放在大瓷盘中。
3.3电缆的绝缘摇测：将电缆两端封头打开，用2500V摇表、测试合格后方可转入下道工序。
3.4剥除电缆护层（图3.4）：图3.43.4.1剥外护层：用卡子将电缆垂直固定。
从电缆端头量取750mm（户内头量取550mm），剥去外护套。
3.4.2剥铠装：从外护层断口量取30mm铠装，用铅丝绑后，其余剥去。
3.4.3剥内垫层：从铠装断口量取20mm内垫层，其余剥去。
然后，摘去填充物，分开芯线。
10kV电缆中间接头制作工艺标准
10kV交联聚乙烯绝缘电缆热缩接头制作工艺标准11范围本工艺标准适用于一般工业与民用建筑电气安装工程10（6）kV交联聚乙烯绝缘电力电缆热缩中间接头制作。
22施工准备2.1 设备及材料要求：2.1.1 主要材料：电缆头附件及主要材料由生产厂家配套供应。
并有合格证及说明书。
其型号、规格、电压等级符合设计要求。
2.1.2 辅助材料：焊锡、焊油、白布、砂布、芯线连接管、清洗剂、汽油、硅脂膏等。
2.2 2.2主要机具：喷灯、压接钳、钢卷尺、钢锯、电烙铁、电工刀、克丝钳、改锥、大瓷盘。
2.3 作业条件：2.3.1 电缆敷设完毕，绝缘电阻测试合格。
2.3.2 作业场所环境温度0℃以上，相对湿度70%以下，严禁在雨、雾、风天气中施工。
2.3.3 施工现场要干净、宽敞、光线充足。
施工现场应备有220V交流电源。
2.3.4 室外施工时，应搭设临时帐蓬。
3 操作工艺3.1 3.1工艺流程：设备点件检查→剥除电缆护层→剥除铜屏蔽及半导导电层→固定应力管→压接连接管→包绕半导带及填充胶→固定绝缘管→安装屏蔽网及地线→固定护套→送电运行验收3.2 设备点件检查。
开箱检查实物是否符合装箱单上的数量，外观有无异常现象。
3.3 剥除电缆护层（图2-28）：图2-283.3.1 调直电缆：将电缆留适当余度后放平，在待连接的两根电缆端部的两米处内分别调直、擦干净、重叠200mm，在中间作中心标线，作为接头中心。
3.3.2 剥外护层及铠装：从中心标线开始在两根电缆上分别量取800mm、500mm，剥除外护层；距断口50mm的铠装上用铜丝绑扎三圈或用铠装带卡好，用钢锯沿铜丝绑扎处或卡子边缘锯一环形痕，深度为钢带厚度1/2，再用改锥将钢带尖撬起，然后用克丝钳夹紧将钢带剥除。
3.3.3 剥内护层：从铠装断口量取20mm内护层，其余内护层剥除，并摘除填充物。
3.3.4 锯芯线、对正芯线，在中心点处锯断。
3.4 剥除屏蔽层及半导电层（图2-29）：自中心点向两端芯线各量300mm剥除屏蔽层，从屏蔽层断口各量取20mm半导电层，其余剥除。
交联聚乙烯绝缘电缆热缩接头制作工艺
交联聚乙烯绝缘电缆热缩接头制作工艺首先，准备工作。
1.准备所需材料和工具，包括热缩套管、半导电屏蔽层、绝缘层、金属屏蔽层、绝缘套管、接地夹、绝缘套管剥离工具、热风枪等。
2.检查接头的规格和型号是否符合要求，并清洁各接口表面，以确保良好的接触。
3.检查热缩套管是否符合规定的尺寸，同时检查热缩套管和其他材料是否有损坏。
4.放置工作台，确保操作空间整洁。
接下来是接头制作的具体步骤。
1.节选电缆将待连接电缆两端剥皮，露出净铜导体，并对其进行清洁。
根据电缆规格和型号选择合适的热缩套管、绝缘套管和金属屏蔽层。
2.安装半导电屏蔽层在电缆净铜导体上涂抹一层半导电屏蔽层，确保其均匀覆盖导体表面，并与电缆外绝缘层颜色区分开。
3.安装绝缘层将绝缘层套在半导电层上，并确保绝缘层的长度达到要求，并覆盖半导电层。
4.安装金属屏蔽层将金属屏蔽层套在绝缘层上，确保金属屏蔽层的接地部分与接地夹紧密连接，并将金属屏蔽层固定。
5.安装热缩套管将热缩套管套在金属屏蔽层上，确保套管长度和型号符合要求，并用热风枪加热，使其完全缩紧，形成密封。
6.安装接地夹将接地夹套在金属屏蔽层的接地部分上，并将其与金属屏蔽层连接，以确保接地的可靠性。
7.安装绝缘套管在已经制作好的接头外套一层绝缘套管，以提高接头的机械强度和抗污闪击能力。
8.检查和测试完成接头制作后，对接头进行检查和测试，确保每个部分安装正确，并用测试仪器对接头进行电气测试，以验证接头的质量和安全性。
以上是交联聚乙烯绝缘电缆热缩接头的制作工艺，每个步骤都需要仔细操作，保证接头的质量和可靠性。
在制作过程中，还需要遵守安全操作规范，确保操作人员的人身安全。
同时，在使用接头时，还需要定期检查和维护，以确保其正常运行。
10kV电缆热缩中间接头制作作业标准
10kV电缆热缩中间接头制作作业标准一、引言10kV电缆热缩中间接头是将两根或多根电缆在一定长度内剥去绝缘层，通过热缩套管的热收缩作用将电缆连接，实现信号传输和电力传输的重要组件。
本文将介绍10kV电缆热缩中间接头的制作作业标准。
二、设备和工具1. 电缆切割工具：电缆切割刀、剥线钳；2. 电缆绝缘剥离工具：电缆剥离刀、刮刀；3. 热缩套管工具：热风枪、热缩套管；4. 绝缘材料：绝缘胶带、绝缘涂料。
三、制作步骤1. 确保工作环境安全，戴好防护用品；2. 对待连接的电缆进行切割，切口应平整、整齐，无毛刺、裂纹等缺陷；3. 使用电缆剥离刀，将电缆的绝缘层剥离，注意不要损伤导体，剥离的长度应符合热缩套管的要求；4. 对剥离后的导体进行清洗，保证表面干净无污垢；5. 将热缩套管套在导体上，确保套管完全覆盖导体，不得有错位、滑脱等现象；6. 使用热风枪，对热缩套管进行加热，热缩套管会收缩，将导体和套管完全固定在一起；7. 使用绝缘胶带对接头进行绝缘，粘贴时应压实均匀，确保胶带牢固不松动；8. 使用绝缘涂料对接头进行第二次绝缘，确保绝缘层的完整性和导电的防护；9. 对制作好的接头进行检查，确保无漏电、短路等故障；10. 记录接头的制作情况和质量检查结果。
四、注意事项1. 制作过程中应严格按照操作规程进行，确保操作准确、安全；2. 使用的工具和设备应符合安全标准，并经常进行维护和保养；3. 切割电缆时要小心操作，避免出现安全事故；4. 操作人员应熟悉电缆的内部结构和工作原理，确保操作的准确性；5. 制作好的接头应进行质量检查，确保符合使用要求；6. 在操作过程中，应注意防止接头接触污垢和湿气，以防止接触不良或绝缘性能下降。
五、总结制作10kV电缆热缩中间接头需要经过一系列的步骤，包括切割电缆、剥离绝缘层、热缩套管与导体连接、绝缘胶带和绝缘涂料的应用等。
正确的操作和严格的质量检查是保证制作质量的关键。
只有符合标准的制作，才能确保10kV电缆热缩中间接头在使用过程中的稳定性和安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10V交联聚乙烯绝缘电缆热缩接头施工工艺标准(doc 5页)
持火焰朝着前进（收缩）方向预热材料。
3.5.3 火焰应螺旋状前进，保证绝缘管沿周围方向充分均匀收缩。
3.6 压接连接管：在芯线端部量取二分之一连接管长度加5mm切除线芯绝缘体，由线芯绝缘断口量取绝缘体35mm、削成30mm长的锥体，压接连接管。
3.7 包绕半导带及填充胶：在连接管上用细砂布除掉管子棱角和毛刺并擦干净。
然后，在连接管上包半导电带，并与两端半导层搭接。
在两端的锥体之间包绕填充胶厚度不小于3mm。
3.8 固定绝缘管：
3.8.1 固定内绝缘管：将三绿肥内绝缘管从电缆端拉出分别套在两端应力管之间，由中间向两端加热收缩固定。
加热火焰向收缩方向。
3.8.2 固定外绝缘管：将外绝缘管套在内绝缘管的中心位置上。
由中间向两端加热收缩固定。
3.8.3 固定半导电管：依次将两根半导电管套在绝缘管上，两端搭盖铜屏蔽层各50mm，再由两端向中间加热收缩固定。
3.9 安装屏蔽网及地线（图2-31）。
从电缆一端芯线分别拉出屏蔽网，连接两端铜屏蔽层，端部用铜丝绑扎，用锡焊焊牢。
用地线旋绕扎紧芯线，两端在铠装上用铜丝绑扎焊牢，并在两侧屏蔽层上焊牢。
图2-31
3.10 固定护套（见图2-32）。
图2-23 电缆护套安装
将两瓣的铁皮护套对扣联接，用铅丝在两端扎紧，用锉刀去掉铁皮毛刺。
套上护套筒，电缆两端将密封套套在护套头上，两端各搭盖护套筒和电缆外护套各100mm，加热收缩固定。
3.11 送电运行验收：
3.11.1 电缆中间头制作完毕后，按要求由试验部门做试验。
3.11.2 验收：试验合格后，送电空载运行24h，无异常现象，输验收手续，交建设单位使用。
同时，提交变更洽商、产品合格证、试验报告和运行记录等技术资料。
4 质量标准
4.1 4.1保证项目：
4.1.1 电缆中间头封闭严密，填料饱满，无气泡、无裂纹，芯线连接紧密。
4.1.2 电缆头耐压试验、泄漏电流和绝缘电阻必须符合规范规定。
检查方法：观察检查和检查试验记录。
4.2 基本项目：
电缆头外型美观、光滑、无皱折，有光泽，并能清晰地看到其内部结构轮廓。
检查方法：观察检查。
5 成品保护
5.1 设备开箱后，将材料按顺序摆放在瓷盘中，并用白布盖上，防止杂物进入。
5.2 电缆中间接头制作完毕后，立即安装固定，送电运行。
暂时不能送电或有其它作业时，对电缆头加木箱给予保护，防止砸、碰。
6 应注意的质量问题
6.1 从开始剥切到制作完毕必须连续进行，一次完成，以免受潮。
6.2 电缆中间头制作过程中，应注意的质量问题（见表2-9）。
常发生的质量问题及防治措施表2-9
7 质量记录
7.17.1产品合格证。
7.2 设备材料检验记录。
7.4 电缆试验报告单。
7.5 自互检记录。
7.6 设计变更洽商记录。
