10kV三芯交联电缆热缩型终端头制作教程
10kV三芯扎包电缆热缩式终端头步骤(精)
10kV三芯扎包电缆热缩式终端头步骤剥切部分：(1)铠以固定电缆头上50为开电缆口基准，剥切外护套。
保留钢铠夹30伽并绑扎线，剥除其余钢铠夹。
保留部分要进行打磨干净。
注电缆头剥切长度可根据现场实际情况而定。
(2)在钢铠断口外保留20伽内护层，其余剥除，切除填充物分开芯线。
(3)在内护层断口外保留140伽铜屏蔽，用胶布将铜屏蔽。
其余剥去。
(4)在铜屏蔽断口外保留20伽半导体，其余剥去。
注意在剥半导电层时，不能损伤主绝缘。
如主绝缘有电缆棵粒应去除。
如有划伤主绝缘应用细砂布打磨光滑，如严应重复做过缆头。
并做好电缆清洁。
三、安装部分：( 1) 焊接地线，用电络铁进行焊接并打磨清洁。
铜屏蔽地线焊接要检查，并做好绝缘处理。
在两条出现应对称。
( 2) 绕包填充胶填平钢铠断口处，将钢夹地线用填充料绕包。
在外护层断口处往下约80伽后将铜屏蔽地线固定并绕包好，在80伽处增加密封胶漆防水作用。
并将绕包光滑，涂一层硅脂。
( 3) 将三芯支套套入三叉根部，往下压紧，由中间向两边用中火加热，缩固定。
注意不能用锰火热缩。
(4)在铜屏蔽与半导层至主绝缘处各搭接5—10伽处绕包应加疏散胶，一层。
注意(绕包时应拉薄，应加疏散胶)。
(5)清洗将应力控制管。
套入绝缘芯在三叉指套保留10伽距离用慢火加热收缩。
( 6) 在三芯支套指端包绕密封胶，用密封胶或填充料填平，三叉指套与应力管正处，套入固定密封管。
中火加热收缩。
注：加热应由三叉套指向上收缩。
火力均匀。
如有起切应重加热，直至收缩光滑为准。
四、割场安装部分( 1)、固定电缆头测量接线线耳距离，对好相位，切开过长电缆。
(2)、根据线耳深度+5伽剥切主绝缘，压接线耳，做好打磨光滑线耳，并清洗。
(3)、在线耳和主绝缘凹内用填充料或密封胶填平。
( 4)、套入固定密封管，加热固定。
将相色管分别套入相应芯线上加固定。
注：加热固定密封管时，应由线耳处向下延伸收缩。
(5)、如护外电缆头，将三孔伞裙套入，在距三叉口100伽处加热固定。

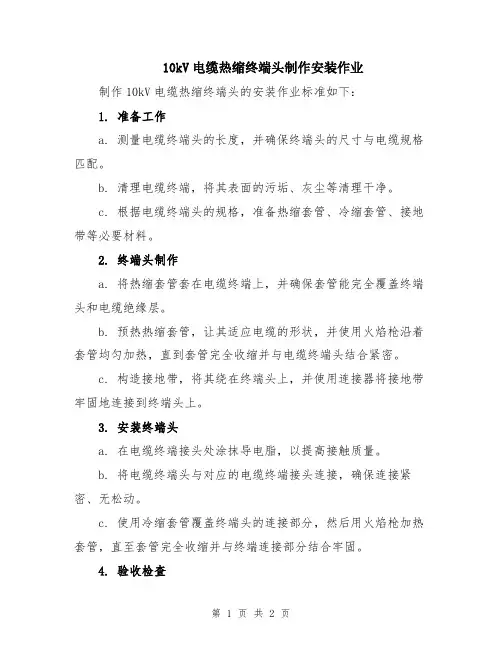

10kV电缆热缩终端头制作安装作业
10kV电缆热缩终端头制作安装作业制作10kV电缆热缩终端头的安装作业标准如下：
1. 准备工作
a. 测量电缆终端头的长度，并确保终端头的尺寸与电缆规格匹配。
b. 清理电缆终端，将其表面的污垢、灰尘等清理干净。
c. 根据电缆终端头的规格，准备热缩套管、冷缩套管、接地带等必要材料。
2. 终端头制作
a. 将热缩套管套在电缆终端上，并确保套管能完全覆盖终端头和电缆绝缘层。
b. 预热热缩套管，让其适应电缆的形状，并使用火焰枪沿着套管均匀加热，直到套管完全收缩并与电缆终端头结合紧密。
c. 构造接地带，将其绕在终端头上，并使用连接器将接地带牢固地连接到终端头上。
3. 安装终端头
a. 在电缆终端接头处涂抹导电脂，以提高接触质量。
b. 将电缆终端头与对应的电缆终端接头连接，确保连接紧密、无松动。
c. 使用冷缩套管覆盖终端头的连接部分，然后用火焰枪加热套管，直至套管完全收缩并与终端连接部分结合牢固。
4. 验收检查
a. 检查终端头的安装是否牢固、无松动现象。
b. 测量终端头的电阻值，确保接地部分的电阻符合标准要求。
c. 使用高压测试仪器对电缆进行绝缘测试，确保终端头的绝缘性能符合标准要求。
5. 完工
a. 将安装完成的终端头进行标识，包括电缆编号、安装日期等信息。
b. 清理安装现场，保持整洁。
以上为10kV电缆热缩终端头制作和安装的基本作业标准，实际操作时应根据具体情况进行调整和细化，确保安装质量符合相关标准和要求。
10KV交联聚乙烯电缆热缩接头的制作
首页
上一页
下一页
目录页
第2页
甘肃省电力公司知识库开发项目组
课件题目：电力电缆
T(mm)
电缆截面(mm2)
长 端
短 端
25~95
800
500
120~400
800
600
首页
上一页
下一页
目录页
第3页
甘肃省电力公司知识库开发项目组
课件题目：电力电缆
(2)将缆芯分开，并按接头中心锯断缆芯。 (2)将缆芯分开，并按接头中心锯断缆芯。 将缆芯分开 (3)按图 16剥除铜屏蔽带，外半导电屏蔽层。切削绝缘及反应力锥， 按图5 16剥除铜屏蔽带 (3)按图5—16剥除铜屏蔽带，外半导电屏蔽层。切削绝缘及反应力锥，并用 专用砂纸将绝缘表面打磨光滑。 专用砂纸将绝缘表面打磨光滑。
电 力
电 缆
兰州供电公司电力电缆工种知识库开发小组 甘肃省电力公司知识库开发项目组
课件题目：电力电缆
10KV交联聚乙烯电缆热缩接头的制作 10KV交联聚乙烯电缆热缩接头的制作 10kV交联聚乙烯电缆热缩接头的制作工艺如下。 10kV交联聚乙烯电缆热缩接头的制作工艺如下。 交联聚乙烯电缆热缩接头的制作工艺如下 (1)确定接头中心后按图 15和表5 4 确定接头中心后按图5 15和表 的尺寸，剥除外护套、 (1)确定接头中心后按图5—15和表5—4定T的尺寸，剥除外护套、铠装层和 内衬层。因在线芯压接前，必须将所有的热缩管套入一侧，所以有图5 15 15中所 内衬层。因在线芯压接前，必须将所有的热缩管套入一侧，所以有图5—15中所 示的长端(套入热缩管端)和短端之分。 示的长端(套入热缩管端)和短端之分。
首页
上一页
下一页
目录页
3～10kV交联聚乙烯电缆热缩终端头制作工法
3～10kV交联聚乙烯电缆热缩终端头制作工法3～10kV交联聚乙烯电缆热缩终端头制作工法摘要：3～10kV交联聚乙烯（XLPE）电缆热缩终端头是一种常用的终端连接方式，广泛应用于电力输送和分配系统中。
本文将介绍3～10kV交联聚乙烯电缆热缩终端头的制作工法，包括准备工作、终端头组装、热缩和绝缘测试等方面。
1. 引言3～10kV交联聚乙烯电缆热缩终端头是一种终端连接器件，用于在电缆系统的末端进行电缆终端的绝缘和接地。
它具有结构简单、可靠性高、安装简便等特点，因此被广泛使用。
2. 准备工作制作3～10kV交联聚乙烯电缆热缩终端头前，首先需要进行准备工作。
具体包括以下步骤：a. 确定电缆型号和规格，并根据电缆型号选择适宜的热缩终端头型号；b.清洁电缆末端，确保表面无污垢和杂质；c. 测量电缆长度，并根据测量结果裁剪终端头套管。
3. 终端头组装组装终端头的过程中，需要注意以下事项：a. 将终端头外壳分成两半，用终端头套管固定住电缆绝缘层，确保外壳的两部分匹配；b. 将终端头套管放置在电缆上，确保套管完全覆盖电缆绝缘层；c. 使用绝缘胶带将套管固定住，防止套管脱落；d. 将终端头内导体与电缆导体连接，采用适宜的连接方式，如压接或焊接；e. 确保终端头组装完成后，所有组装部件之间的连接牢固，无松动现象。
4. 热缩热缩是终端头制作中最重要的一步，也是保证终端头的密封和绝缘性能的关键。
在热缩过程中，需要注意以下事项：a. 将终端头放置在加热设备中，根据终端头的规格和要求进行加热；b. 加热时间和温度需根据具体的终端头型号和电缆型号进行调整；c. 在热缩过程中，终端头套管会逐渐收缩，并与电缆绝缘层密合，形成一层绝缘保护层。
5. 绝缘测试终端头组装完成后，需要进行绝缘测试。
具体步骤如下：a. 使用绝缘电阻测试仪测量终端头的绝缘电阻，确保绝缘性能符合要求；b. 使用电压放电仪对终端头进行高压放电测试，确保终端头能够承受系统额定电压下的击穿电压；c. 如发现终端头存在绝缘性能问题，需要及时修复或更换。
10kV电缆热缩终端头制作作业指导书
10kV电缆热缩终端头制作作业指导书1. 背景介绍在电力系统中，电缆是连接输电线路和终端设备的重要部件。
而电缆热缩终端头作为电缆末端加工件，能够在维护和保养工作中确保电缆的可靠性和安全性。
因此，了解热缩终端头的制作方法和操作技巧，对于电力工程师而言非常重要。
本文将介绍10kV电缆热缩终端头的制作作业指导书，包括相关的材料、工具、注意事项和制作流程等内容。
2. 所需材料和工具2.1 材料清单•10kV电缆•10kV热缩管•粗砂纸、细砂纸•异形头铜管•异形头铜排•冷压接头•清洁布2.2 工具清单•电缆剥皮刀•电热吹风枪•手动钢丝刷•螺纹剪•热缩枪•十字螺丝刀•手动压线钳•油石•切割钳•绝缘板及支撑架3. 制作流程3.1 检查电缆参数首先需要检查电缆的具体参数，包括芯数、截面积、长度等，以便于选择合适的热缩管和接头进行加工维修。
3.2 电缆剥皮使用电缆剥皮刀将电缆皮剥离，露出电缆芯线。
需保留一定长度的剥皮部分，以便于接下来的接线、热缩和加固等步骤。
3.3 清洁电缆头使用手动钢丝刷等工具将电缆头表面的污物、铁锈和氧化物等清理干净。
使用清洁布擦拭干净，以确保接头的质量。
3.4 安装冷压接头使用手动压线钳，将冷压接头固定好，并加固固定螺钉。
安装完成后，需检查接头的固定程度和连接可靠性。
3.5 配置热缩管选择合适的热缩管长度，并配有异形头铜排和铜管，以确保接头的密封性和稳固性。
首先将异形头铜管插入热缩管内，然后套上异形头铜排和绝缘板、支撑架等装置，确保其稳定。
3.6 热缩装置使用电热吹风枪，将热缩管加热进行收缩，直到完全将电缆头、异形头铜管和铜排等固定在一起，并形成可靠的密封和绝缘效果。
注意热缩时候加热时间和温度的控制。
3.7 检查和测试热缩终端头制作完成后，需要进行检查和测试，确保连接可靠且防水性能良好。
可使用绝缘电阻计、耐压测试仪等设备进行相关测试和检查，以保证产品质量。
4. 注意事项•制作过程中需要佩戴劳保用品，如手套、护目镜、口罩等，以确保安全。
3～10kV交联聚乙烯电缆热缩终端头制作施工工法(2)
3～10kV交联聚乙烯电缆热缩终端头制作施工工法3～10kV交联聚乙烯电缆热缩终端头制作施工工法一、前言3～10kV交联聚乙烯电缆热缩终端头制作施工工法是用于电力系统中低压输电线路的一种常见终端头制作方法。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例，以便为读者提供全面的了解和实际应用指导。
二、工法特点1. 该工法采用热缩技术，能够实现电缆终端与连接头的可靠连接，提高电力输电系统的可靠性和安全性。
2. 终端头具有良好的绝缘性能和耐候性能，能够有效防止电缆终端受到外界环境的影响。
3. 制作过程简单，施工周期短，可以达到高效快速安装的要求。
三、适应范围该工法适用于3～10kV交联聚乙烯电缆的终端头制作，能够满足中低压电力系统中电缆输电线路的需求。
四、工艺原理该工法的工艺原理基于热缩技术和绝缘材料的性能特点。
在实际工程中，通过电缆终端和连接头的预处理、热缩套管的安装和热缩收缩，将电缆终端与连接头完全密封，形成可靠的连接。
五、施工工艺 1. 预处理：清洁电缆终端和连接头的表面，并确保表面干燥无污染。
2. 套管安装：将热缩套管套在电缆终端和连接头上，保证套管与终端头紧密贴合。
3. 热缩收缩：使用专用的加热设备将热缩套管进行加热，使其收缩并牢固地粘附在电缆终端和连接头上。
六、劳动组织根据工程规模和工期安排，合理组织工人和施工队伍，确保施工进度和质量。
七、机具设备1. 清洁工具：用于清洁电缆终端和连接头表面的刷子、布等。
2. 加热设备：用于对热缩套管进行加热的热风枪、火焰枪等。
八、质量控制1. 在预处理环节，保证电缆终端和连接头表面的清洁度和干燥度。
2. 在套管安装环节，确保套管与终端头的贴合度。
3. 在热缩收缩环节，控制加热温度和时间，保证热缩套管的收缩和牢固粘附。
九、安全措施1. 施工人员应佩戴防护用品，如手套、护目镜等，保护自身安全。
10kV三芯交联电缆热缩型终端头制作教程
10kV三芯交联电缆热缩型终端头制作教程10kV三芯交联电缆热缩型终端头制作教程一、剥外护套及钢铠1、用电缆夹将电缆垂直固定。
2、量取650 mm（当采用绝缘管长度为800或1000时相应的增加电缆的开剥长度）。
，用胶带绑定。
剥电缆外护套。
3、留钢铠30mm，绑扎线，剥除其余钢铠。
二、剥除内垫层、分开芯线在钢铠断口处保留20mm内垫层，其余剥除，摘去填充物，分开线芯。
三、焊接地线1、用胶带临时扎紧电缆分支端头，分开电缆。
2、用扁锉打磨钢铠。
3、焊接地线。
将地线分别焊在铜屏蔽和钢铠上。
4、将另一根接地铜带分成三股，用铜扎线绑至断口30mm处。
5、用铜扎线扎紧至内护套20mm处焊锡。
6、将一根编织带放在下边绑好，然后将另一根编织带翻下，绑好（两根成180度）。
7、压入钢三叉，注意两根编织带分开绝缘。
四、收缩分支手套1、将三叉分支手套至根部并向下压紧。
在三相分叉处和根部包绕填充胶，使其形状似橄榄状，直径大于电缆直径约15mm。
钢铠焊接地线区要包在填充胶内。
2、由三相分叉根部加热热缩套管。
五、剥除铜屏蔽层、外半导电层1、至三叉分支手套上端口保留20mm铜屏蔽层，其余剥除。
2、保留20mm外半导电层，其余剥除。
六、剥线芯绝缘1、比接线耳长5mm剥线芯绝缘。
2、将半导电层保留处处理成小斜坡。
清理绝缘表面。
七、固定应力控制管、压接端子1、用清洁巾清除线芯绝缘表面。
2、用电吹风吹干。
3、至绝缘根部涂抹110mm硅脂胶。
4、将应力控制管套入绝缘线芯（搭接200mm铜屏蔽层）加热固定。
八、压接线端子1、在芯线端部剥除长度为接线端子深加5mm的绝缘层，压接端子。
2、临时用绑带保护芯线绝缘。
3、打磨压痕。
4、去掉临时绑带。
5、用清洁巾清除线芯绝缘表面。
6、用电吹风吹干。
7、在接线耳与线芯断口处包绕填充胶。
用密封填充胶填平金属端子处和绝缘连接处，搭接端子和线芯绝缘各10mm。
九、固定外绝缘管1、将绝缘管套装三叉根部（管上端超出填充胶10mm），确保套入根部。
10KV电缆热缩头制作
10KV电缆热缩头制作10KV电缆热缩头制作2010-08-01 21：34 106KV交联聚乙烯绝缘电缆户内、户外热缩终端头制作1范围本工艺标准适用于一般工业与民用建筑电气安装工程106kV交联聚乙烯绝缘电缆户内、户外热缩终端头制作。
2施工准备2.1设备及材料要求：2.1.1所用设备及材料要符合电压等级及设计要求，并有产品合格证明。
2.1.2主要材料：绝缘三叉手套、绝缘管、应力管、编织铜线、填充胶、密封胶带、密封管、相色管、防雨裙。
辅助材料：接线端子、焊锡、清洁剂、砂布、白布、汽油、焊油。
2.2主要机具：喷灯、压接钳、钢卷尺、钢锯、电烙铁、电工刀、克丝钳、改锥、大瓷盘。
2.3作业条件：2.3.1有较宽敞的操作场地，施工现场干净，并备有220V交流电源。
2.3.2作业场所环境温度在0℃以上，相对湿度70%以下，严禁在雨、雾、风天气中施工。
2.3.3高空作业(电杆上)应搭好平台，在施工部位上方搭好帐篷，防止灰尘侵入(室外)。
2.3.4变压器、高压开关柜(高压开关)、电缆均安装完毕，电缆绝缘合格。
3操作工艺厂家有操作工艺可按厂家操作工艺进行。
无工艺说明时，可按以下制作程序进行。
要求从开始剥切到制作完毕必须连续进行，一次完成，以免受潮。
3.1工艺流程：绝缘检测设备点件检查剥除电缆护层→焊接地线→包绕填充、固定三叉手套→剥铜屏蔽层和半导电层→固定应力管→压接端子→固定相色密封管→送电运行验收固定绝缘管固定防雨裙→固定密封管→固定相色管→送电运行验收3.2设备点件检查：开箱检查实物是否符合装箱单上数量，外观有无异常现象，按操作顺序摆放在大瓷盘中。
3.3电缆的绝缘摇测：将电缆两端封头打开，用2500V摇表、测试合格后方可转入下道工序。
3.4剥除电缆护层(图2-232-23图2-24图2-25 3.4.1剥外护层：用卡子将电缆垂直固定。
从电缆端头量取750mm(户内头量取550mm)，剥去外护套。
3.4.2剥铠装：从外护层断口量取30mm铠装，用铅丝绑后，其余剥去。
10kV电缆热缩中间接头制作作业标准
10kV电缆热缩中心接头制作作业标准一、前言电力系统中的电缆热缩中心接头是连接电缆在敷设、维护过程中中心的一道紧要工艺环节，是保证电力传输质量稳定的关键。
本文将基于国家标准以及实际操作阅历，对10kV电缆热缩中心接头制作进行标准化和规范化的描述，以保证电力系统中电缆热缩中心接头制作的质量和牢靠性。
二、材料准备1. 10kV 中压电缆2. 热缩管3. 热缩绝缘套管4. 硅橡胶套5. 导体绞合管6. 导体连接管7. 护套管8. 清洁毛刷（尺寸与电缆相符合）三、器材准备1.切割工具：①电线切割刀②剥线钳③管子切割刀2.热风枪3.电火花轮盘4.绝缘电阻测试仪5.压接钳6.热缩臂型套和热缩管吹风枪7.电焊机8.电气测试仪器四、操作步骤1. 在进行接头制作之前，需要对电缆进行检查，包括外观外壳、铠装、绝缘层、电缆芯线等的检查，确保处于正常状态。
假如发觉电缆有问题，需要进行维护和修理或更换。
2. 对于本次接头制作所使用的材料及器材进行检查，确保从质量和牢靠性两方面都不显现问题。
3. 依据电缆规格，选取合适的热缩管进行切割。
将切割好的热缩管长度，保证与电缆的绝缘部分长度相同。
4. 依据电缆连接的要求将电缆绞合，绞合的长度有效长度应当大于接头的长度，约为80cm。
5. 对电缆进行剥皮，将绝缘层暴露出来，通常剥去10-20cm的绝缘层。
6. 在击穿面及其相近进行清理，使用清洁毛刷清洗电缆芯线，确保电缆芯线的表面干净、干燥、平滑，否则将影响导体的导通。
7. 将热缩管套在已绞合好的电缆接头上，并在电缆中心部位套上导体绞合管，并将导体连接管接在绞合管两侧。
为确保导体间的间距，使用导体间距模板进行确认，将导体间距保持在规定的范围内。
8. 使用压接钳，对导体连接管进行压接，确保连接实现了低阻和紧固。
使用电气测试仪对压接质量进行测试。
测试电阻应符合要求，且连接处不应显现松动和不良接触。
9. 将热缩绝缘套管套在连接处进行加热缩，确保连接处企业固定和密封。
10kv电缆中间接头热缩制作工艺标准
10kv电缆中间接头热缩制作工艺标准10kv电缆中间接头热缩制作工艺标准一、准备工作1.确认所需的工具和材料，包括电缆、接头、热缩管、绝缘胶带、焊锡、剪刀、钳子等。
2.准备工作地点，确保工作区域干净、整洁，无尘土和杂物。
3.检查电缆的型号、规格是否符合要求，并确保电缆处于干燥、清洁的状态。
二、电缆处理1.根据需要，使用剪刀或剥线钳将电缆的外皮剥离，露出芯线。
2.清洁电缆芯线，用纱布或棉签擦拭芯线，确保表面无杂质和灰尘。
3.对于较粗的芯线，可以使用压接管进行压接，确保接触良好。
三、接头制作1.根据电缆的规格和要求，选择合适的接头。
2.使用剥线钳或剪刀将电缆芯线剥离一定长度，确保剥离的长度与接头的长度一致。
3.将剥离的芯线插入接头中，确保接触良好，紧固件牢固。
4.对于多芯电缆，确保每个芯线都已正确插入接头中，并使用紧固件固定。
四、热缩处理1.将热缩管套在接头上，确保热缩管覆盖住接头及芯线的裸露部分。
2.使用热风枪或电吹风对热缩管进行加热，使其收缩紧贴在接头和芯线上。
3.加热时注意控制温度和加热时间，避免热缩过度或不足。
4.热缩完成后，检查热缩管是否紧密贴合在接头和芯线上，无气泡或缝隙。
五、质量检测1.对完成的电缆中间接头进行外观检查，确保热缩管无气泡、裂纹等缺陷。
2.检查接头与电缆的接触是否良好，有无松动或接触不良现象。
3.对电缆进行绝缘测试，确保绝缘层完好无损，无短路或漏电现象。
4.对质量不符合要求的接头进行修复或更换。
六、安装使用1.将制作好的中间接头安装在指定的位置上，确保连接牢固、接触良好。
2.根据电缆的走向和要求，调整接头的方向和位置。
3.在安装过程中要避免过度拉伸或弯曲电缆，以免损坏电缆或接头。
4.安装完成后，再次进行绝缘测试，确保安装质量符合要求。
5.七、维护保养6.在使用过程中要定期检查接头的紧固件是否松动，如有需要应进行紧固。
7.定期清理电缆表面的灰尘和杂物，保持电缆的清洁和干燥。
10kV三芯式终端电缆头制作作业指导书
10kV三芯式终端电缆头制作作业指导书简介10kV三芯式终端电缆头是高电压设备中常见的连接电缆和终端的一种电器元件，其作用在于将电缆中的导体与终端设备或者其他电缆连接起来，从而实现电力传输。
本指导书将介绍10kV三芯式终端电缆头的制作过程以及相关注意事项。
准备工作制作10kV三芯式终端电缆头过程中需要准备一些工具和材料，准备充分可以保证制作效果更好，更加安全可靠。
工具•剥线钳•手动压接钳•台式压接钳•压线钳•打火机•电缆切割器材料•10kV三芯电缆•终端电缆头•绝缘皮•密封胶带制作流程第一步：准备工作在制作之前，需要首先检查所使用的材料和工具是否齐全，准备好要连接的电缆长度和电缆头型号，再择机进行制作。
第二步：电缆切割使用电缆切割器将待连接的电缆切割出所需长度，注意切割要平整横截面光滑，避免电缆内部的绝缘层受到损伤。
切割完成后，用剥线钳或者刀子将电缆的外部绝缘层和内部绝缘层剥离，露出导体。
第三步：连接电缆头将绝缘皮套在连接的导体上，用手按压至皮套端未半，然后用手动压接钳将电缆头连接在电缆导体上，进行至少3-4个平行的压接，确保电缆头与导体之间连接紧密。
如果有条件，也可以使用台式压接钳。
第四步：密封胶带电缆头和电缆间接头处要用密封胶带进行包裹，以保证电缆头内部质量不受污染。
将胶带均匀地缠绕在导体处，直至包裹实现全覆盖，布满胶带。
第五步：试验检验制作完成后，应将接头进行试验检验，以确保接头的质量符合要求，避免使用时出现问题。
注意事项•切割电缆时，一定要使用切割工具，避免损伤电缆内部绝缘层。
•制作过程中，应保持操作区域整洁，避免灰尘或者杂物进入电缆内部。
•电缆头的连接应该保证紧密，避免出现接触不良等问题，影响设备稳定运行。
•制作完成后要进行必要的试验检验，确保质量符合要求。
结论10kV三芯式终端电缆头的制作十分重要，在制作过程中需要注意很多细节，例如使用合适的工具、清洁操作区域等等。
只有做到各个环节都严谨细致，才能制作出高质量的电缆头，保障设备的稳定运行。
10kV电缆热缩终端头制作作业指导书
10kV电缆热缩终端头制作作业指导书
（1）检查电缆附件与电缆型号相符。
（2）将电缆置于终端位置，擦洗洁净终端1米范围内电缆护套。
（3）按厂家安装说明书要求的尺寸加适当长度剥除电缆外护套、铠装及衬垫层。
（4）再往下剥切内护套,露出铠装,并擦洗剥切区往下50mm长护套表面污垢。
（5）按电缆附件厂家供应安装制作说明书、安装图要求的尺寸、步骤逐项完成电缆头制作。
（6）制作完成的电缆头必需挂电缆标识牌。
安装要求及留意事项：a.需在编织接地线内层和外层各绕包热熔胶带1~2层，将接地线包在当中，套入的三芯分支套，尽量往下。
b.加热时需先从分支套中段环形加热收缩并向下缓慢环绕加热收缩，完全收缩后下口应有少量胶液挤出。
再从分支套指根部向上缓慢环绕加热直至完全收缩。
从分支套中部开头加热收缩有利于排出套内的气体。
c.所切铜屏蔽、外半导电层断口要整齐平滑，剥除要洁净，不要伤损主绝缘。
d.对于残留在主绝缘外表的半导电层，可用细砂布打磨洁净，必要时可使用玻璃刮除，刮除后需清洁主绝缘并用绝缘带填充半导电层与主绝缘的间隙。
e.压接端子后消失的毛刺，应锉平打光，并且清洗洁净，接线端子与主绝缘之间的空隙需用绝缘带填平。
f.全部热缩管的加热均由下至上匀称环形加热。
g.钢铠与电缆铜屏蔽层应分开接地。
- 1 -。
10KV高压电缆中间热缩接头制作详细过程整理版
10KV高压电缆中间接头制作详细过程！本次接头制作选用JSY10/3.2 70-120mm热缩套件,浙江红光金具电器有限公司生产。
1，切割电缆。
将待接头的两段电缆自断口处交叠，交叠长度为200~300mm；量取交叠长度的中心线并作记号，同时将黑色填充保留后翻，不要割断。
2，芯线处理：将热缩套件中一长一短两根直径最大的黑色塑料管分别套入两段电缆，然后处理线芯。
3，铅笔头特写铅笔头处理用来分散电场分布应力。
4，清洁半导层用附带的清洗剂清洁芯线（注意整个过程操作者要保持手的干净）5，包缠应力疏散胶并套入应力控制管（图中黑色短管）6，烘烤应力控制管7，在长端尾部套入屏蔽铜网。
8，在长端依次套入绝缘材料，短端套入内半导电管；在长端按图所示，依次套入（1，内层红色内绝缘管）、（2，中间红色外绝缘管）、（3，外层黑色外半导电管）；在短端套入黑色内半导电管9，压接芯线；注意压接质量（该压接钳为德国进口，全自动）10，打磨压接头（打磨为了消除尖端放电）11，在接头上包绕黑色半导电带，在铅笔头上用应力胶填充。
在接头上包绕黑色半导电带，包缠后接头处外径与主绝缘大小一致；在铅笔头上用红色应力胶填充，将铅笔头填瞒。
12，烘烤内半导电管；将短端已经套入的黑色内半导电管移至接头上烘烤收缩，用配套清洁剂清洁整个芯线的绝缘层（白）和半导电管（黑）及应力管（黑）13，烘烤内绝缘；将套入长端最内层的红色内绝缘管移至接头上，在该管两管口部位包绕热熔胶，然后从中间向两端加热收缩。
14，烘烤外绝缘管；将套入长端第二层的红色外绝缘管移至接头上，在该管两管口部位包绕热熔胶，然后从中间向两端加热收缩，完成后在两端包绕高压防水胶布密封。
15，烘烤外半导电层；将套入长端最外层的黑色外半导电层移至接头上，在该管两管口部位包绕热熔胶，然后从中间向两端加热收缩。
16，各相分别套入铜网屏蔽；将套入长端同屏蔽网移至接头上，用手将屏蔽网在各相上整平，同时注意将铜网两端压在电缆原来的屏蔽层上，用锡焊焊接。
10KV交联聚乙烯电力电缆热缩型终端头制作工艺
10KV交联聚乙烯电力电缆热缩型终端头制作工艺施工准备2. 工机具3. 材料操作程序1.工序流程图图1 10KV交联聚乙烯电力电缆户内终端头制作工序流程图图2 10KV交联聚乙烯电力电缆户外终端头制作工序流程图2.户内热缩型电缆终端头操作要领(1)电缆测试：制作前用2500V兆欧表测量绝缘电阻，一般应大于5000MK(2)剥切外护套：用电缆夹将电缆垂直固定，按图3所示尺寸，户内头由末端量取550mm户外头由末端量取750mm剥去外护套。
图3电缆终端头剥切示意图①PVC护套②铠装带③内垫层④铜屏蔽层(3)剥铠装：从外护套断口处量取30mn铠装保留，用铜扎线绑扎3道，其余剥除(4)剥内垫层：在铠装断口处向末端保留20mm内垫层，其余剥除。
（5）分芯线：割弃线芯间填充物，把线芯小心分开。
（6）焊接地线：用砂布打光铠装上的接地线焊区。
取铜纺织地线，用砂布将两端打光，一端牢固的焊在铠装上，另一端分成三股，分别焊在三根芯线的铜屏蔽带上，焊接处表面应平整光滑无虚焊。
（7）包绕热熔胶带：在三叉根部从内垫层外缘至外护套10mn处用半迭法包缠热熔胶带长约65mm形似橄榄状最大处直径大于电缆外径约15mm（8）固定三叉手套：将三叉手套套入三叉根部，由手指根部依次向两端加热固定。
（9）剥半导体层铜屏蔽层：由手套手指根部量取55mm同屏蔽层，其余剥除。
保留20mm半导体层，其余剥除。
清理绝缘表面。
（10）固定应力管：按图4套入应力管，应力管搭接半导体层20mm加热固定。
①PVC护套；②热收缩三叉手套；③铜屏蔽层；④半导体层；⑤热收缩应力管；⑥芯线绝缘层。
（11）压接端子：按端子孔深加5mn剥去芯线绝缘，端部削成“铅笔头”状，压接端子。
压坑一般为两个，压坑深度为端子管壁厚度的4/5,两坑间的距离为15-20mm距端子管边缘不得小于10mm压坑用铝箔带填平。
“铅笔头”处包绕热熔胶带，并搭接端子和绝缘层各10mm（12）固定绝缘管：在电缆手指根部包绕一层热熔胶带套入热收缩绝缘管至三叉根部，管上端超出热熔胶带10mm由根部起加热固定。
10kv热缩中间头制作工艺
10KV电缆热缩端中间接头工艺流程：①制作时对环境的要求：10kV电缆热缩中间端头制作必须在天气晴朗、空气干燥的情况下进行，施工场地应清洁无飞扬的灰尘或纸屑。
所制作的10kV电缆外观应整洁无破损，并做绝缘电阻、直流耐压试验，经试验合格后方可进行。
②将电缆校直，两端重叠200～300mm确定接头中心后，在中心处锯断。
注意清洁电缆两端外套各2m长。
按下图所示剥除外护套。
③剥切铠装层：自外护套切口处保留30～50mm（去漆），用铜绑线绑扎固定后其余剥除。
注意切割深度不得超过铠装厚2/3，切口应平齐，不应有尖角、锐边，切割时勿伤内层结构。
④剥切内衬层及填充物：自铠装切口处保留20～50mm内衬层，其余及其填充物剥除。
注意不得伤及同屏蔽层。
⑤剥切铜屏蔽层：自线芯切断处向两端各量取260mm同屏蔽层，用聚氯乙烯自粘带临时固定后剥除。
注意切口应平齐，不得留有尖角。
⑥剥切外半导电层：按照10kv三芯电缆中间头剥切图所示的尺寸，保留同屏蔽切口70mm以内的半导电层，其余剥除。
其余剥除。
注意切口应平齐，不留残迹（用清洗剂清洁绝缘层表面），切勿伤及主绝缘。
⑦固定应力控制管：搭接外半导体层50mm，并从该点起加热固定。
注意加热火焰朝收缩方向，软硬适中并不断旋转、移动。
⑧包绕防水密封胶：在应力管前端包绕防水密封胶，使台阶形成平滑过渡。
⑨套入管材：在电缆长端各线芯上套入复合绝缘管和屏蔽铜网，在电缆短端套入密封护套管。
注意不得遗漏。
⑩剥除主绝缘层：在线芯端部切除1/2接管长加5mm的主绝缘层。
注意不得伤及电线芯。
○11切削反应力锥：自主绝缘断口处量取40mm，削成35mm锥体，留5mm内半导电层。
注意要求锥体圆整。
○12压接连接管：将电缆对正后压接连接管，两端各压2道。
注意压接后应去除尖角、毛刺，压坑应用半导体带填平。
○13绕包半导电带：用半导电带填平连接管的压坑，并与两端电缆的内半导电层搭接。
注意绕包层表面应连续、光滑。
○14绕包普通填充胶：在连接管两端的反应力锥之间绕包普通填充胶或J-20绝缘带，绕包外径应略大于电缆外径（厚度约7mm）。
10KV电缆终端头制作
10KV电缆终端头制作电缆与电气设备的连接，需经过一种特殊的装置——电缆终端头。
电缆终端头制作是电缆安装工程中重要的一个环节，其基本操作步骤如下：1、剥外护套：为防止钢甲松散，应先在钢甲切断处内侧把外护层剥去一圈（外侧留下），做好卡子，用铜丝绑紧或用胶带包绕，最后剥外护套。
2、锯钢甲：固定钢铠，顺钢铠包紧方向锯一环形深痕，（不能锯断第二层钢铠，否则会伤到电缆），用一字螺丝刀撬起（钢甲边断开），再用钳子拉下并转松钢铠，脱出钢铠带，处理好锯断处的毛刺。
3、剥内护绝缘层：注意保护好色相标识线，保证铜屏蔽层与钢甲之间的绝缘。
4、焊接屏蔽层接地线：把内护层外侧的铜屏蔽层铜带上的氧化物去掉，涂上焊锡。
把接地线分成三股，在涂上焊锡的铜屏蔽层上绑紧，处理好绑线的头，再用焊锡与铜屏蔽层焊住，焊住线头。
5、铜屏蔽层处理：在电缆芯线分叉处做好色相标记，测量好铜屏蔽层切断处位置，用焊锡焊牢，在切断处内侧用铜丝扎紧，用刀划一浅痕，慢慢将铜屏蔽带撕下，最后顺铜带扎紧方向解掉铜丝。
6、剥半导电层：在离铜带断口10mm处为半导电层断口，断口内侧包一圈胶带作标记。
在预定的半导电层剥切处，用刀划一环痕，从环痕向未端划多条痕。
然后将这些条形半导电层撕下。
用刀划痕时不应损伤绝缘层，半导电层断口应整齐。
主绝缘层表面应无刀痕和残留的半导电材料。
7、清洁主绝缘层表面：用清洁纸清洁时从绝缘端向半导体层。
8、安装分支手套：在内绝缘层和钢甲这段用填料包平，在手指口和外护层防潮处涂上密封胶，套上手套，电缆分支中间尽量少缩。
9、安装应力管：应力管在三芯离分叉处的距离50mm，应力管要套住铜带20mm，外半导电层已留出20mm，在半导电层断口处涂应力疏散胶，主绝缘表面涂硅脂。
10、安装绝缘管和接线端子：量好电缆固定位置和各相引线所需长度，锯掉多余的引线。
测量接线端子压接芯线的长度，按尺寸剥去主绝缘层，芯线上涂点硅脂，压接线端子（千万要对好接线螺丝穿孔的方向！）。
10KV交联聚乙烯电缆热缩终端的制作
电 力
电 缆
兰州供电公司电力电缆工种知识库开发小组 甘肃省电力公司知识库开发项目组
课件题目：电力电缆
10KV交联聚乙烯电缆热缩终端的制作 10KV交联聚乙烯电缆热缩终端的制作 10kV交联聚乙烯电缆热缩终端的制作工艺如下。 10kV交联聚乙烯电缆热缩终端的制作工艺如下。 交联聚乙烯电缆热缩终端的制作工艺如下 交联电缆热缩终端的户内和户外的型式是一样的， 交联电缆热缩终端的户内和户外的型式是一样的，其主要区别在于户外终 端一般需要防雨裙，用于增加爬电距离，其制作工艺步骤如下。 端一般需要防雨裙，用于增加爬电距离，其制作工艺步骤如下。 (1)确定终端位置及电缆引至设备接线长度，留200～300mm余线，锯断多余 (1)确定终端位置及电缆引至设备接线长度， 200～300mm余线， 确定终端位置及电缆引至设备接线长度 余线 电缆。 电缆。
首页
上一页
下一页
目录页
第5页
甘肃省电力公司知识库开发项目组
课件题目：电力电缆
兰州供电公司电力电缆工种知识库开发小组
承办单位:兰州供电公司 组长:王赟中 副组长:张武 专业技术负责:宋捷 赵宝瑞 课件设计:宋捷 徐挺 王刚 协助人员：张根发 孙亚平
李文明 马虹
首页
上一页
Байду номын сангаас
下一页
目录页
第6页
甘肃省电力公司知识库开发项目组
首页
上一页
下一页
目录页
第4页
甘肃省电力公司知识库开发项目组
课件题目：电力电缆
(5)按表5 2尺寸K切除绝缘，将接线端子插入后压接。 (5)按表5—2尺寸K切除绝缘，将接线端子插入后压接。最后将密封套入进 按表 行热缩，做好相色标记后，户内终端安装结束。 行热缩，做好相色标记后，户内终端安装结束。 (6)户外终端每相套人数只防雨裙进行热缩 户外终端每相套人数只防雨裙进行热缩， (6)户外终端每相套人数只防雨裙进行热缩，注意第一只防雨裙与分支手套 口的距离为200mm 两个防雨裙间的间距为60mm 200mm， 60mm， 口的距离为200mm，两个防雨裙间的间距为60mm，不同相间防雨裙间的最小净距 10mm。 为10mm。
交联聚乙烯电缆热缩终端头制作工艺
交联聚乙烯电缆热缩终端头制作工艺1. 剥外护层将电缆垂直固定，800mm剥切。
2. 剥钢铠、内护套、分线芯留钢铠30mm，用铜丝扎紧后剥除剩余部分，保留10mm内护套，其余同填充物一起剥除。
3. 焊接钢铠地线将线芯分开，把钢铠接地线焊区用砂纸打光，用铜丝将软铜编织带与钢铣绑扎，焊牢，并用锡焊实接地线间隙，以形成防潮段。
4. 焊接铜屏蔽地线和钢铠接地线①不带钢铠的交联聚乙烯电缆：将软铜编织线拆开均分成三等份，重新编织成辫子，分别绕在各相铜屏蔽层上绑扎、焊牢，并用锡焊实接地线空隙，以形成防潮段，焊接地线时应防止虚焊，防潮段表面应光滑。
②带钢铠的交联聚乙烯电缆：将软铜编织线拆开均分成三等份，重新编织成辫子，分别绕在各相铜屏蔽层上绑扎、焊牢，并用锡焊实接地线空隙，以形成防潮段，作为铜屏蔽地线；另单独焊接钢铠地线，且不得与铜屏蔽地线相邻或接触。
铜屏蔽地线、钢铠地线分别引出电缆终端头。
5. 绕包填充胶①掀起铜屏蔽地线，用填充胶填平钢铣断口处，钢铣接地线应包在填充胶内。
②外护层应干净、清洁，填充胶包绕长度为防潮段外加15mm。
6. 绕包三叉根部放下铜屏蔽接地线，用填充胶绕包三叉根部和接地线部位，屏蔽地线包在填充胶内。
7. 固定分支套①将三芯分开，尽量使三指套往下套至三叉根部，并从三叉根部依次向两端加热收缩，再和自粘性密封带，半重叠式绕包分支套端部和电缆外护套处4~5层。
②自粘性密封带绕包前，应先将带子拉长一倍左右。
8. 剥铜屏蔽层①由分支端量取20mm铜屏蔽层，其余剥除屏蔽层端面应平整、光滑，保留半导电层20mm并将半导电层处理成坡口形状。
②剥除时，绝不能损伤芯绝缘表面，对于残留在芯绝缘表面的半导电层，应用细砂布仔细打磨干净，用三氯乙烯清洗济，从下往上清洗干净。
9. 安装接线端子①按接线端子孔深加5mm，剥去线芯绝缘芯绝缘端部应削成450“铅笔头”状，用圆锉或钢丝刷清理端子内孔的污物和氧化膜后，即涂刷薄薄一层凡士林。
热缩型电缆终端头制作工艺
热缩型电缆终端头制作工艺（1）检查电缆与终端头准备部件是否配套相符，把各部件擦洗干净。
（2）剥除塑料护套：跟据电缆头的安装位置到连接设备间的距离，决定剥削尺寸（一般约一米）。
（3）锯钢甲、剥除内护套和内填料：在离剖朔口（末端）的30mm处，用Φ2mm铜线绑一道线（3——4匝），将钢甲锯除；在距钢甲断口5MM处，将内护套及相间填料切除。
（4）焊接地线：在线芯根部的铜屏蔽上，用10——25平方毫米软铜线扎紧后焊牢，再和钢甲焊牢靠。
（5）剥除铜屏蔽层和半导体屏蔽层：用Φ1MM镀锡铜丝在距内护套150MM处绑扎倆圈。
用烙铁点焊在铜屏蔽层上，将绑线至末端的铜屏蔽层剥除。
在距铜屏蔽层末端10MM处，将至末端的半导电屏蔽层剥除。
在保留10MM导电层上，靠绝缘端用玻璃片刮一个人5MM斜坡，用0号沙纸把绝缘层表面打磨光滑平整。
（6）套热缩分支手套：将分支手套套至缆芯的根部，核对位置合适后，在手套根部的塑料护套上和接地铜辨上缠30MM的热熔胶带，从中部开始往下加热收缩，然后再往上加热收缩，使分支套均匀地收缩于电缆上。
（7）套应力控制管：应力控制管套在屏蔽上，压铜屏蔽层50MM然后从下至上进行加热收缩。
（8）套无泄痕耐气侯管：擦净绝缘表面的应力控制管和手套的手指表面，在手指上缠一层密封胶带，分别将三只无泄痕耐气候管套在手指根部，从手指于应力控制管接口处开始加热。
先向下收缩，完后再向上收缩。
（9）套防雨罩：在分支手套的手指末端向上60MM处，套上三相共用防雨罩并加热收缩。
从三相共用防雨罩上向上测量150MM处，每相套进一个防雨罩并加热收缩，再往上端测量60MM处，每相套进一个防雨罩加热收缩。
（10）压接线端子：接线端子孔深加5MM处，将线芯末端绝缘剥除，套上端子压接，要求线端子下面至接地部分长度不小于550MM。
1/ 2（11）套过度密封管：在线端子压接后，用密封胶填满空隙，校对相包套上过度密封。
然后先对线端子加热密封胶充分溶化粘合后，对过度密封管从中部向两端加热收缩。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10kV三芯交联电缆热缩型终端头制作教程
一、剥外护套及钢铠
1、用电缆夹将电缆垂直固定。
2、量取650 mm（当采用绝缘管长度为800或1000时相应的增加电缆的开剥长度）。
，用胶带绑定。
剥电缆外护套。
3、留钢铠30mm，绑扎线，剥除其余钢铠。
二、剥除内垫层、分开芯线
在钢铠断口处保留20mm内垫层，其余剥除，摘去填充物，分开线芯。
三、焊接地线
1、用胶带临时扎紧电缆分支端头，分开电缆。
2、用扁锉打磨钢铠。
3、焊接地线。
将地线分别焊在铜屏蔽和钢铠上。
4、将另一根接地铜带分成三股，用铜扎线绑至断口30mm处。
5、用铜扎线扎紧至内护套20mm处焊锡。
6、将一根编织带放在下边绑好，然后将另一根编织带翻下，绑好（两根成180度）。
7、压入钢三叉，注意两根编织带分开绝缘。
四、收缩分支手套
1、将三叉分支手套至根部并向下压紧。
在三相分叉处和根部包绕填充胶，使其形状似橄榄状，直径大于电缆直径约15mm。
钢铠焊接地线区要包在填充胶内。
2、由三相分叉根部加热热缩套管。
五、剥除铜屏蔽层、外半导电层
1、至三叉分支手套上端口保留20mm铜屏蔽层，其余剥除。
2、保留20mm外半导电层，其余剥除。
六、剥线芯绝缘
1、比接线耳长5mm剥线芯绝缘。
2、将半导电层保留处处理成小斜坡。
清理绝缘表面。
七、固定应力控制管、压接端子
1、用清洁巾清除线芯绝缘表面。
2、用电吹风吹干。
3、至绝缘根部涂抹110mm硅脂胶。
4、将应力控制管套入绝缘线芯（搭接200mm铜屏蔽层）加热固定。
八、压接线端子
1、在芯线端部剥除长度为接线端子深加5mm的绝缘层，压接端子。
2、临时用绑带保护芯线绝缘。
3、打磨压痕。
4、去掉临时绑带。
5、用清洁巾清除线芯绝缘表面。
6、用电吹风吹干。
7、在接线耳与线芯断口处包绕填充胶。
用密封填充胶填平金属端子处和绝缘连接处，搭接端子和线芯绝缘各10mm。
九、固定外绝缘管
1、将绝缘管套装三叉根部（管上端超出填充胶10mm），确保套入根部。
2、自下而上加热收缩外绝缘管。
十、固定密封管和相色管
将密封管套入线端子处，加热固定。
将相色管分别套在相应芯线上，加热固定。
户内终端头安装完毕。
十一、固定雨裙
1、将三孔雨裙套入，加热固定。
2、依次套入单孔雨裙，确保两裙之间距离110mm，加热固定。
户外终端头安装完毕。
