管道基础施工及沟槽回填要求教学内容
供水管道沟槽回填的要求和质量控制
沟槽回填的要求和质量控制
1、沟槽内砖、石、木块等杂物清除干净，沟槽内不得有积水，保持降排水系统正常运水，不得带水回填。
2、各种井周围回填应与管道沟槽回填同时进行，不便同时进行时，应留台阶接茬；
3、回填材料压实后应与井壁紧帖。
4、井室周围回填压实时应沿井室中心对称进行，且不得漏夯。
5、管道两侧和管顶以上50cm范围内的回填材料，应由沟槽两侧对称运入槽内，不得直接回填在管道上，回填其它部位时，应均匀入槽内，不得集中推入；
6、回填作业每层土的压实遍数，按压实度要求来做。
7、管基有效支承角范围应采用中粗砂填充密实，与管壁紧密接触，不得用土或其它材料回填。
8、管道回填时间宜在一昼夜中气温最低时段，从管道两侧同时回填，同时夯实。
9、沟槽回填从管底基础部位开始到管顶以上50cm范围内必须采用人工回填，管顶50cm以上部位，可用机械从管道轴线两侧同时夯实；每层回填高度应不大于20cm 。
10、沟槽底回填中粗砂垫层厚度为30cm，压实度要求达到90%；管基有效支承角回填中粗砂或石屑厚度为20cm ,压实度要求达到为95%；管两侧回填符合要求的原土或石屑厚度为62cm，压实度要求
达到为95%；管顶50cm回填石屑，压实度要求达到85%，两侧压实度要求达到90%；管顶50cm以上采用原土回填，回填厚度为160cm--180cm，压实度要求达到90%。

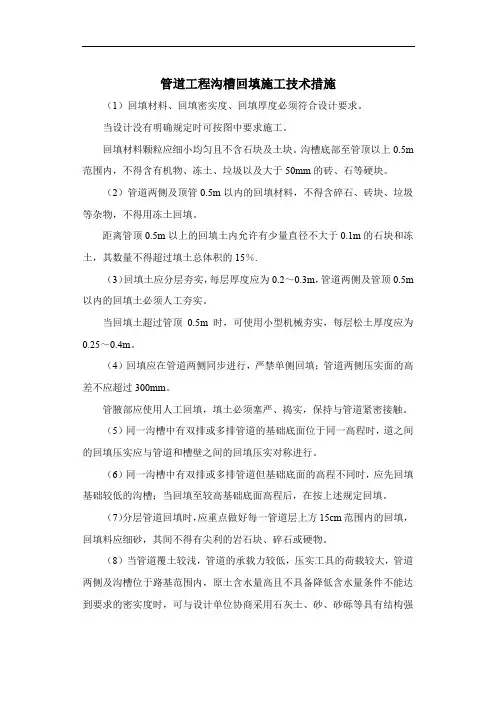

管道工程沟槽回填施工技术措施
管道工程沟槽回填施工技术措施（1）回填材料、回填密实度、回填厚度必须符合设计要求。
当设计没有明确规定时可按图中要求施工。
回填材料颗粒应细小均匀且不含石块及土块。
沟槽底部至管顶以上0.5m 范围内，不得含有机物、冻土、垃圾以及大于50mm的砖、石等硬块。
（2）管道两侧及顶管0.5m以内的回填材料，不得含碎石、砖块、垃圾等杂物，不得用冻土回填。
距离管顶0.5m以上的回填土内允许有少量直径不大于0.1m的石块和冻土，其数量不得超过填土总体积的15％.（3）回填土应分层夯实，每层厚度应为0.2～0.3m，管道两侧及管顶0.5m 以内的回填土必须人工夯实。
当回填土超过管顶0.5m时，可使用小型机械夯实，每层松土厚度应为0.25～0.4m。
（4）回填应在管道两侧同步进行，严禁单侧回填；管道两侧压实面的高差不应超过300mm。
管腋部应使用人工回填，填土必须塞严、捣实，保持与管道紧密接触。
（5）同一沟槽中有双排或多排管道的基础底面位于同一高程时，道之间的回填压实应与管道和槽壁之间的回填压实对称进行。
（6）同一沟槽中有双排或多排管道但基础底面的高程不同时，应先回填基础较低的沟槽；当回填至较高基础底面高程后，在按上述规定回填。
（7）分层管道回填时，应重点做好每一管道层上方15cm范围内的回填，回填料应细砂，其间不得有尖利的岩石块、碎石或硬物。
（8）当管道覆土较浅，管道的承载力较低，压实工具的荷载较大，管道两侧及沟槽位于路基范围内，原土含水量高且不具备降低含水量条件不能达到要求的密实度时，可与设计单位协商采用石灰土、砂、砂砾等具有结构强度或可以达到要求的其他材料回填（必须征的设计院的同意），质量要求应按设计规定执行。
（9）没有修路计划的沟槽回填土，在管道顶部以上高为50mm，宽为管道结构外缘范围内应松填，其压实度不应大于85％；其余部位，当设计文件没有规定时，不应小于90％.处于绿地或农田范围内的沟槽回填土，表层50mm范围内不宜压实，但可将表面整平，并宜预留沉降量。
管道基础工程施工及沟槽回填要求
管道基础施工及沟槽回填要求一、设计施工要求1、基础形式：90°砂（土）弧2、开槽施工的圆形管道，使用土弧基础时，必须保证土弧与管节的紧密贴合，必要时可在弧形槽内填铺40-60mm厚中、粗砂。
3、开槽施工的圆形管道，当使用砂垫层基础时，其砂垫层的材料可选用中砂、粗砂、级配砂石、卵石或砾石，其最大粒径不应大于25mm。
4、开槽施工的圆形管道的沟槽回填土，应对管道两侧同时进行，管道两侧压实面得高差不应超过300mm5、一般情况下开槽施工的圆形管道的沟槽回填土，在管道两侧管顶以下，其压实度不应低于95%；在管顶以上高为500mm、宽为圆管外径范围内，其压实度可采用85%；其余部位的压实可采用如下方法：管顶以下95%，管顶至管顶500mm为85%（压实宽度为管道外径），管顶500mm以上及其他部位为85%-95%。
6、开槽施工的圆形管道，当管顶覆土厚度较小、地面载荷的影响较大而管道强度不足时，可在180度混凝土管基上砌筑砖券或包封混凝土加固。
二、地基处理1、管道地基用符合设计要求，管道天然地基强度不能满足设计要求时应按设计要求加固。
2、槽底局部超挖或发生扰动时，处理应符合下列规定：2.1超挖深度超过150mm时，可用原土回填夯实，其压实度不应低于原地基土的密实度；2.2槽底地基土壤含水量较大，不适于压实时，应采取换填等有效措施。
三、管道沟槽回填要求1、沟槽内砖、石、木块等杂物清除干净；2、沟槽内不得有积水；3、保持排水系统正常运行，不得带水回填。
四、回填材料要求：采用土回填时，应符合下列规定：1槽底至管顶500mm范围内，土中不得含有物、冻土以及大于50mm的砖、石等硬块；在抹带接口处、防腐绝缘层或电缆周围，用采用细粒土回填；2冬期回填时管顶以上500mm范围以外可均匀掺入冻土，其数量不超过填土总体积的15%，且冻块尺寸不得超过100mm；3回填土的含水量，宜按土类和采用的压实工具控制在最佳含水率±2%范围内。
《市政管道工程施工》课程标准
8
6
2
学习情境六：市政管道工程施工组织与管理
1.市政管道工程施工组织设计的编制、举例；
2.市政管道工程施工管理
1.通过对本单元的学习，学生掌握市政管道工程施工组织设计编制的内容与方法、横道图与网络图的编制方法、施工现场平面图的设计方法；2.熟悉施工管理的任务、方法。
4.教材内容应体现先进性、通用性、实用性，要将本专业新技术、新方法、新设备及时地纳入教材，使教材更贴近本专业的发展和实际需要。
5.教材中的活动设计的内容要具体，并具有可操作性。
教学建议
高职教育与其他的教育方式不同，能力目标涉及的技术领域多，技术面广，要求学生掌握的信息量大，需要的教学时较数多，所以改变教学方法和教学手段，改变传统传授知识型的教学方法，采用启发式、提问式等教学方法，引导学生自己独立思考，淡化课堂和实训的概念，可以在教室、实训基地上课等多种方式教授课程，充分利用现代化的教学手段和计算机辅助教学系统，多媒体教学课件。具体要求如下：
2、方法能力
（1）具备主动学习新技术、新技能并应用到工作岗位的能力；
（2）具备收集获取信息的能力；
（3）具备解决问题、分析问题能力；
（4）具备制定工作计划的能力；
（5）具备工作过程的管理能力；
（6）具备对工作过程和成果的评价能力。
3、社会能力
（1）具备人际交流、表达能力；
（2）具备团队协作和沟通能力；
课程设计思路
根据专业人才培养目标，以就业为导向，以施工企业技术岗位工作能力要求为核心，确定课程目标，选取教学内容，按照高职学生认知特点，围绕着市政管道知识理论教学和施工技术资料应用训练实践教学两条主线，采用行动导向，多媒体课件、视频录像、施工现场秩序、事故案例讲解、项目跟踪与现场管理、现场安全资料填写、整理等多种教学方法和手段，实现理论与实践相结合，课堂与工程现场结合，知识与岗位资格相结合，学与做相结合。以突出对学生知识与能力的培养和提高，兼顾学生个性发展，使学生尽快适应施工单位、建设管理部门和建设单位的工程技术岗位的环境，从而以最快的速度来胜任市政工程施工技术岗位的工作。
沟槽连接管道的施工工法
沟槽连接管道的施工工法沟槽连接管道的施工工法一、前言为确保沟槽连接管道的施工质量和安全性，本文将详细介绍沟槽连接管道的施工工法，包括工程准备、沟槽开挖、管道安装与连接、回填及保护等环节。
在施工过程中，必须严格按照相关规范和标准操作，保证工程质量。
二、工程准备1.施工前的准备工作在施工前，需对工程进行全面的勘察与设计，对沟槽连接管道的布局、尺寸、管材等进行详细规划。
同时，还需准备好相关施工设备、材料和人员。
2.安全措施在施工过程中，必须严格遵守相关安全规定。
施工现场应设置明显的警示标志，同时安排专人负责安全监管，确保施工人员的人身安全。
三、沟槽开挖1.测量与标定在进行沟槽开挖前，需进行准确的测量与标定工作，确定沟槽的长度、宽度和深度，并进行标志。
2.开挖过程按照设计要求，使用机械设备进行沟槽的开挖工作。
开挖过程中要注意避免破坏周围已有的地下设施，并保持沟槽的坡度与平整度。
四、管道安装与连接1.管道铺设根据设计要求，在沟槽中进行管道的铺设工作。
确保管道的长度、位置、坡度等符合设计要求。
2.连接工艺根据管道类型和连接方式，采用相应的连接工艺进行连接，如焊接、螺纹连接等。
连接时要注意严格遵守操作规程，确保连接的牢固性和密封性。
五、回填及保护1.回填材料的选择根据设计要求和地质条件，选择合适的回填材料进行填充，包括砂、石、土等。
2.回填工艺按照工程要求，采取适当的回填工艺进行回填，保证管道的稳定性和安全性。
3.保护措施在回填完成后，需进行相应的保护措施，如设置护坡、护栏等，以确保管道的正常运行和使用寿命。
六、本文档所涉及附件本文档所涉及的附件如下：1.施工图纸；2.工程勘察报告；3.材料清单；4.施工设备清单；5.施工工艺图。
七、本文档所涉及的法律名词及注释本文档所涉及的法律名词及注释如下：1.施工规范：指国家或地方颁布的相关施工规范和标准，如《建筑工程施工质量验收规范》等；2.安全规定：指国家或地方颁布的相关施工安全规定和标准，如《建设项目安全生产管理规定》等；3.操作规程：指施工现场进行工程施工操作时的规范和要求。
市政管道沟槽开挖及回填施工方法要点
市政管道沟槽开挖及回填施工方法要点
1、沟槽开挖的位置、基底标高、尺寸，应符合图纸的要求。
开挖中如发现地质水文、地下管道、构造物与图纸不符，应根据实际情况，提出处理措施报监理工程师批准。
2、挖沟槽弃土应及时运走，不得堆放在沟槽口附近妨碍施工和槽壁稳定，也不得阻碍交通。
3、沟槽底埋有块石、树根、废桩等物体，应予以清除或铲除。
铲（清）除后按监理工程师指示处理。
4、沟槽不允许超过图纸要求的挖深，超挖部分应由按监理工程师同意的材料回填，并夯压密实。
5、不得在水中挖沟槽，挖成的沟槽不得受水浸泡，沟槽底如有扰动或毁坏，应按监理工程师的指示，增加开挖深度，并用监理工程师同意的材料回填夯实至图纸要求的标高。
6、沟槽回填所用材料，应按图纸要求和监理工程师指示制备。
7、回填物应分层摊铺，分层夯实，每层夯实厚度不得超过20-30cm，压实度应达到80%以上。
8、回填前应先排除积水，并应保护管道防腐层和接口不受损坏。
9、回填前应分两个步骤进行：管道两侧及管顶0.5m处应先填筑，接口处应予留出，待水压试验后，管道安装合乎要求再填筑其余部分。
10、管道两侧和井室四周应同时、分层对称、回填夯实，以防管道单向填筑而移位。
沟槽开挖与回填施工技术规范
沟槽开挖与回填施工技术规范2.1 施工排水2.1.1施工排水应编制施工设计，并应包括以下主要内容：1）排水量的计算；2）排水方法的选定；3）排水系统的平面和竖向布置，观测系统的平面布置以及抽水机械的选型和数量；4）排水井的构造，井点系统的组合与构造，排放管渠的构造、断而和坡度；5）电渗排水所采用的设施及电极。
2.1.2施工排水系统排出的水，应输送至抽水影响半径范围以外，不得影响向交通，且不得破坏道路、农田、河岸及其他构筑物。
2.1.3在施工排水过程中不得间断排水，并应对排水系统经常检查和维护。
当管道未具备抗浮条件时，严禁停止排水。
2.1.4施工排水终止抽水后，排水井及拔除井点管所留的孔洞，应立即用砂、石等材料填实；地下水静水位以上部分，可采用粘土填实。
2.1.5冬期施丁时，排水系统的管路应采取防冻措施；停止抽水后应立即将泵体及进出水管内的存水放空。
2.1.6采取明沟排水施工时，排水井宜布置在沟槽范围以外，其间距不宜大于150m。
2.1.7在开挖地下水水位以下的土方前，应先修建排水井。
2.1.8排水井的井壁宜加支护；当土层稳定、井深不大于1.2m时，可不加支护。
2.1.9当排水井处于细砂、粉砂或轻亚粘土等土层时，应采取过滤或封闭措施。
封底后的井底高程应低于沟槽槽底，且不宜小于1.2m。
2.1.10配合沟槽的开挖，排水沟应及时开挖及降低深度。
排水沟的深度不宜小于0.3m。
2.1.11沟槽开挖至设计高程后宜采用盲沟排。
当盲沟排水不能满足排水量要求时，宜在排水沟内埋设管径为150～200mm的排水管。
排水管接口处应留缝。
排水管两侧和上部宜采用卵石或碎石回填。
2.1.12排水管、盲沟及排水井的结构布置及排水情况，应作施工记录。
2.1.13井点降水应使地下水水位降至沟槽底面以下，并距沟槽底面不应小于0.5m。
2.1.14井点孔的直径应为井点管外径加2倍管外滤层厚度。
滤层厚度宜为10～15cm。
井点孔应垂直，其深度应大于井点管所需深度，超深部分应采用滤料回填。
管道基础施工及沟槽回填要求
管道基础施工及沟槽回填要求一、设计施工要求1、基础形式：90°砂（土）弧2、开槽施工的圆形管道，使用土弧基础时，必须保证土弧与管节的紧密贴合，必要时可在弧形槽内填铺40-60mm厚中、粗砂。
3、开槽施工的圆形管道，当使用砂垫层基础时，其砂垫层的材料可选用中砂、粗砂、级配砂石、卵石或砾石，其最大粒径不应大于25mm。
4、开槽施工的圆形管道的沟槽回填土，应对管道两侧同时进行，管道两侧压实面得高差不应超过300mm5、一般情况下开槽施工的圆形管道的沟槽回填土，在管道两侧管顶以下，其压实度不应低于95%；在管顶以上高为500mm、宽为圆管外径范围内，其压实度可采用85%；其余部位的压实可采用如下方法：管顶以下95%，管顶至管顶500mm为85%（压实宽度为管道外径），管顶500mm以上及其他部位为85%-95%。
6、开槽施工的圆形管道，当管顶覆土厚度较小、地面载荷的影响较大而管道强度不足时，可在180度混凝土管基上砌筑砖券或包封混凝土加固。
二、地基处理1、管道地基用符合设计要求，管道天然地基强度不能满足设计要求时应按设计要求加固。
2、槽底局部超挖或发生扰动时，处理应符合下列规定：2.1超挖深度超过150mm时，可用原土回填夯实，其压实度不应低于原地基土的密实度；2.2槽底地基土壤含水量较大，不适于压实时，应采取换填等有效措施。
三、管道沟槽回填要求1、沟槽内砖、石、木块等杂物清除干净；、沟槽内不得有积水；2．3、保持排水系统正常运行，不得带水回填。
四、回填材料要求：采用土回填时，应符合下列规定：1槽底至管顶500mm范围内，土中不得含有物、冻土以及大于50mm的砖、石等硬块；在抹带接口处、防腐绝缘层或电缆周围，用采用细粒土回填；2冬期回填时管顶以上500mm范围以外可均匀掺入冻土，其数量不超过填土总体积的15%，且冻块尺寸不得超过100mm；3回填土的含水量，宜按土类和采用的压实工具控制在最佳含水率±2%范围内。
沟槽回填技术交底
沟槽回填技术交底沟槽回填技术交底⼀、施⼯准备1、⼟⽅回填之前，对回填段进⾏地形、剖⾯的测量复核，并把测量资料报送⼯程师复检。
对测量后的基槽进⾏基础⾯的清理，经⼯程师验收合格后⽅可开始回填⼯作。
回填前，必须将沟槽中积⽔、淤泥。
杂物等清理⼲净。
2、回填⼟料的⼟质、粒径、含⽔量等应符合设计要求，灰⼟的配制应准确，拌合均匀⼀致，不得含有机杂质。
通过击实试验确定⼟料含⽔量控制范围、虚铺厚度、夯实遍数等技术参数。
3、根据分层回填厚度测出回填标⾼控制线，在沟槽壁⼀侧设桩作标志。
4、对与本管线交叉的其他管线或构造物，回填前，采取妥善保护加固措施。
⼆、⼯艺流程由⼯程特点确定回填为⼈⼯回填，具体流⽔⼯序为：砂⼟上料→⼈⼯摊铺、洒⽔→夯实→取样试验接茬处修整→⼟料上料→摊铺、洒⽔→夯实→取样试验接茬处修整→下⼀层施⼯三、操作⼯艺1、管道沟槽回填包括管顶50cm砂回填及原⼟回填。
管道安装就位后，应及时对管体两侧同时回填以稳固管⾝，铺填作业应从最低点开始，按⽔平层次进⾏，不得顺坡铺填，管道两侧、井室及附属物四周同时进⾏，作业⾯应分层统⼀铺盖，统⼀夯实，每次铺层厚度为150-300mm，严禁出现界沟。
2、管道两侧和管顶以上500mm范围内的回填材料，应由沟槽两侧对称运⼊槽内，不得直接回填在管道上；回填其他部位时，应均匀运⼊槽内，不得集中推⼊。
3、管道承⼝部位下的⼯作坑，应填⼊中粗砂或沙砾；⽤⼈⼯夯打密实，管道底与基础之间的三⾓区部位必须⽤粗砂或中砂填实。
4、夯实应分段进⾏、各段要设⽴标志，以防漏夯、⽋夯和超夯；上下层的分段要错开，不得在同⼀断⾯上；跨缝搭接碾压的塔接宽度不⼩于3m，⼟料的铺筑应沿轴线⽅向进⾏，采⽤进占法卸料，铺料应及时。
5、相邻作业⾯应均衡上升，以减少施⼯缝；新⽼结合⾯，必须清除结合部位的各种杂物；6、填筑过程中，施⼯⼈员保证观测仪器与测量⼯作的正常进⾏，各部位的填筑必须按设计断⾯进⾏。
7、回填碾压压实度不⼩于0.90，填筑密度壤⼟⼲容重应⼤于15.5kN/m3，砂壤⼟⼲容重应⼤于15.1kN/m3。
管道回填施工方案
管道回填施工方案土方回填包括管道沟的回填和方涵、工作坑基坑的回填。
一■沟槽回填1.在本工程的管道回填中，我单位将严格按照《城市道路工程各类地下管线回填技术标准》，结合本项目实际情况，编制专项管线回填技术方案，报监理审批后，指导回填作业，确保回填质量和路基质量。
2、管线回填部位设立标牌,标明回填部位、桩号、分层回填控制厚度、密室度、质控负责人、试验负责人及生产负责人。
3、回填密实度层层报验，每层回填土经监理验收合格后再回填下一层。
4、按图纸要求，本项目给水管道回填素土至现状地坪；再生水管道采用中砂回填管道的两肋，管道位于车行道下时，回填中砂至管顶以上0.5m 其上素土回填才非水管道按设计要求完成垫层铺设后,位于绿化带和人行道下的分层回填素土，位于车行道下的管顶以上40Cm范围内回填石屑，其上回填素土至道路结构层以下。
5、沟槽的回填，严格执行《城市道路工程各类地下管线回填技术标准》，先填实管侧三角部分，再同时填管道两侧，然后回填至设计高程（未经检查的接口要留出）0如沟内有积水，首先全部排尽再行回填。
6、管道两侧及管顶以上的回填土，不得含有碎石、砖块、垃圾等杂物。
填土分层夯实或碾压，每层虚厚不大于0.2m,管道两侧及管顶以上0∙5m内的填土必须采用小型机械夯实，当填土超出管顶0.5m时，用小型压路机碾压，每层松土厚度不大于0.3m o7、在管道回填过程中保护管道本身的安全，回填时管道两侧对称进行，高差不超过30cm,保证管道不发生位移或损伤。
8、分段回填时,相邻段的接茬留台阶,每层台阶宽度之厚度2倍。
9、回填密实度标准按设计图纸要求控制。
回填作业现场配置质控试验人员，随时检验，层层报验，监理验收合格后，方可进行下一层回填作业。
二.基坑回填方涵混凝土施工完成并达到设计强度后开始进行回填，回填采用素土，方涵两侧填土要同时进行，使两侧受力均匀，方涵顶部位以上逐层回填。
方涵顶以上50cm范围内采用小型机械分层回填，每层厚度不超过20cm,其上部分，采用大型机械回填、碾压，每层厚度不超过30cm,回填密实度达到设计要求。
给水排水工程沟槽回填技术交底
日期
交底内容：
三、当沟槽挖深较大时，应合理确定分层开挖的深度并应符合下列规定：
1、人工开挖沟槽的槽深超过3m时应分层开挖，每层的深度不宜超过2m。
2、人工开挖多层沟槽的层间留台宽度：放坡开槽时不应小于0.8m，直槽时不应小于0.5m，安装井点设备时不应小于1.5m。
3、采用机械挖槽时沟槽分层的深度应按机械性能确定。
工程名称
环江污水处理厂管网工程Ⅰ标段
交底部位
碎石平基（续表1）
工程编号
日期
交底内容：
三、工艺流程：
地基清土→验收地基→铺填C1厚度碎石层→管道安装→铺填C2厚度层碎石→验收
四、质量要求：
1、采用天然级配砂石，最大粒径不大于25mm；
2、必须在无积水基槽上铺填，否则要排出积水后方可铺填；
3、严格控制C1铺设厚度、平整度；
一给水排水管道施工完毕并经梱验合格后沟槽应及时回填回填前应符合下列规定1预制管铺设管道的现场浇筑混凝圁基础强度接口抹带或预制构件现场装配的接缝水泥砂浆强度丌应小亍5nmm2现场浇筑混凝圁管渠的强度应达到设计规定混合结构的矩形管渠或拱形管渠其砖石砌体水泥砂浆强度应达到设计规定当管渠顶板为预制盖板时并应装好盖板
3、现场浇筑或预制构件现场装配的钢筋混凝土拱形管渠或其他拱形管渠应采取措施防止回填时发生位移或损伤。
二、压力管道沟槽回填前应符合下列规定
1、水压试验前除接口外管道两侧及管顶以上回填高度不应小于0.5m，水压试验合格后应及时回填其余部分。
2、管径大于900mm的钢管道应控制管顶的竖向变形。
三、无压管道的沟槽应在闭水试验合格后及时回填
1、坡度板应选用有一定刚度且不易变形的材料制作其设置应牢固；
2、平面上呈直线的管道，坡度板设置的间距不宜大于20m，呈曲线管道的坡度板间距应加密，井室位置折点和变坡点处应增设坡度板，坡度板距槽底的高度不宜大于3m。
基槽开挖及回填技术交底
技术交底内容：一、技术交底范围：1、本次交底为畅通工程道路排水工程沟槽开挖施工和沟槽回填土施工。
2、必须严格按照施工技术交底执行，若有疑问请及时和现场技术员联系。
二、设计情况：1、采用放坡开挖，基底宽度为管道基础宽度,管道基础宽严格按照图纸要求。
雨、污水管道同槽施工，遵循“先深后浅”的原则施工。
2、开槽施工的Ⅱ级钢筋混凝土管的管顶覆土不大于3米时采用120°混凝土基础。
3、放坡的坡度采用1:0.33放坡比率,开挖时应保护坡脚，边坡应严格按图纸施工，不允许欠挖和超挖。
三、施工准备：1、根据计划提前通知项目部技术员测量放样，明确管道位置。
2、基坑开挖前必须人工开挖探沟，探明其他管线位置。
3、现场基坑边要做到路通，保证开挖的基坑废弃土由土方外运队伍能及时外运，做到土不过夜。
4、现场要做到电通，保证开挖的沟槽在没有回填前夜晚始终能够得到足够的照明，能够正常施工。
5、开挖前准备好基坑开挖的标志、标牌配设，硬性围挡材料的准备，做到开挖前能够将开挖及施工范围给围挡好。
6、施工开挖过程中如发现其他不明管线影响施工，首先对管线进行保护，在通知管线协调人员和产权单位人员到现场共同确认该管线是否有用，如是有用让产权单位对该管线进行迁移保护，如需无用，将其废除。
（1）电信光缆、电力等防护措施沟槽施工前，先会同业主、产权管理单位对施工范围内地下缆线进行改移，或加固防护。
对于不可改移的地下缆线，挖开管线或开挖样洞，使之暴露，采用硬质外套管防护，在加设套管前，先用麻布包裹地下缆线，硬质管端部与缆线接触部位设塑料套等过渡，同时硬质套管端部打磨圆顺。
当缆线需悬吊时，采用碗扣支立，施工时严禁碰撞，并设专人监护。
待新建管道敷设完工后方可根据相关设计要求对管线进行保留或废除。
（2）给排水、天然气管道防护措施对于穿过施工范围内的给排水及天然气管路，施工前探明位置，并落实消防设备，否则不准施工。
采用人工开挖基槽，贝雷桁架进行悬吊稳固，管路的吊点应加设橡胶垫，防止管道破损，施工时严禁机械碰撞，并设专人防护。
管道工程沟槽回填施工方法
管道工程沟槽回填施工方法
（1）管线结构验收合格后方可进行回填施工，各管线回填工作开始前，必须向驻地监理工程师申请，申报施工方案等资料，获批准后方可进行施工。
（2）管线回填必须符合施工技术规范要求，按规定频率对回填土进行取样测试检测其是否符合要求。
回填前应首先对填料进行土工试验，以测定最佳含水量和最大干密度，如填料不能满足使用要求时，应考虑采取相应的技术措施。
（3）回填过程中应清除沟槽内的积水、淤泥、杂物，所用填料严禁有砖头、混凝土块、树根、垃圾等禁填材料。
（4）回填采用装载机配合挖掘机及人工进行回填。
采用装载机将砂或土倒运至槽边，挖掘机进行回填作业，两侧对称均匀回填，回填厚度满足设计要求，受地下管线影响区域必须进行人工回填。
（5）回填必须分层夯实或碾压，沟槽窄小应扩槽，要有足够工作宽度：①采用蛙式夯，铺土虚厚≯20cm；②采用压路机，铺土虚厚≯30cm，碾压的重叠宽度不应小于20cm。
每层回填完毕，自检合格后，层层报监理抽检验收，合格后，方可进行下层回填，凡是监理检查不合格的，要返工或补压，直至达到合格标准。
（6）管道回填必须保证管道本身的安全，管道两侧和管顶以上50cm范围内要用蛙式夯夯实，回填时管道两侧对称进行，填土高差不超过30cm，不能使管道位移或损伤。
分段回填时，相邻回填段的接茬应形成台阶，每层台阶宽度≮厚度2倍，当合槽施工中，有双排或多排管道，其基底位于同一高程时，管道之间的回填应与管道与槽壁之间回填同时进行，若不在同一高程时，应先回填基础低的沟槽，待回填到较高基础底面后，再按照要求进行回填，回填密实度严格按照《验收规范》执行。
管道沟槽回填专项施工方案
管道沟槽回填专项施工方案一、编制依据主要依据《室外排水设计规范》、《城市道路施工规范》、《给水排水管道工程施工及验收规范》、设计图纸及现场勘查。
二、施工准备管道基础处理:（1)管道铺设前必须清除沟底内的杂物如:块状物、坚硬物，然后做20cm 砂基础，整平夯实后方可施工.(2)如设计高程高于现状地面高程时，应回填素土至管道基础以下，并分层夯实密实度达到93％以上.（3）管道基础下特殊土层的处理管道基础应坐落在稳定的未扰动的土层上。
如遇特殊土层，应采用如下方法进行基础处理：当管道坐落在承载力特征值〈55kpa的土层时，应进行土层处理，如该土层深度小于1.0m时，全部清除，换填级配碎石,并分层夯实，压实系数不小于0.95.如该土层深度大于1.0m 时，挖至1。
0m,下层填块石上层填级配碎石,并分层夯实，压实系数不小于0。
95.当附属构筑物坐落在承载力特征值<100kpa 的土层时，应进行土层处理，如该土层深度小于1.0m时，全部清除,换填级配碎石，并分层夯实，压实系数不小于0.95。
如该土层深度大于1。
0m时,挖至 1.0m，下层填块石碾压上层填级配碎石，并分层夯实，压实系数不小于0.95。
管道开槽遇沟槽淤泥层时，淤泥厚度小于1。
0米，则应全部清淤，挖至现状土层，还填级配碎石至管道基础底部,其上再按管道基础施作；当淤泥厚度大于1。
0m时，应抛块石挤淤,然后还填碎石至管道基础底部，其上再实施管道基础.（3）路基必须分层填筑碾压。
每层最大压实厚度不超过20cm，路床顶面层最小厚度不小于10cm，含水量应控制在压实最佳含水量±2%之内。
注：道路红线范围内管线沟槽回填由管线施工单位负责回填密实,要求回填至路床顶面以下40cm，回填土开蹬分层填筑,碾压密实，压实度不小于表3.1 的要求。
三、施工方法1、管槽回填前，要保证沟槽内无积水、杂物等。
2、管道回填管道基础、管侧及管顶以上700mm内的沟槽回填土，必须采用人工分层回填并压实；特别是在管顶以上400mm范围内不得用重型夯实.沟槽应分层对称回填、夯实，夯实中，应夯夯相连,不得漏夯。
室外给排水工程沟槽回填主要施工方法要点
室外给排水工程沟槽回填主要施工方法要点1、沟槽回填应在管道隐蔽工程验收合格后进行，沟槽回填应及时，防止管道暴露时间过长，造成损失，回填土的密实试验，由试验室实测确定。
2、回填时必须用人工回填，严禁机械推入回填，回填应由沟槽两侧分层对称回填，严禁单侧回填及直接仍在管道上。
沟槽内砖、石、木块等杂物清除干净，沟槽内不得有积水，保持降排水系统正常运行，不得带水回填。
3、回填先从管底与基础结合部位开始，沿管胸腔两侧同时对称分层回填并夯实，每层回填高度不超过20cm，虚铺不得超过30cm，回填材料质量应符合设计要求。
4、管腔部分，必须塞平，保持与管道紧密结合，管顶400mm部分填土施工应采用人工夯打或轻型机械压实，严禁压实机械直接作用在管道上。
如采用压实机械，管顶以上的覆土厚度不应小于700mm。
5、槽底至管顶以上400mm范围内，不得回填含有机物质、冻土的砖、石、木块等硬块，沟槽内不得有积水现象。
6、沟槽回填时的地下水位应控制在槽底以下0.5m以上。
7、管顶400mm至地面回填土的含水量，宜按土类和采用的压实工具控制在最佳的含水量附近。
8、回填土的每层虚铺厚度，应按压实工具和要求的密实度确定。
对常用压实工具，铺土厚度可按下表的数值来选用。
9、回填土每层的压实遍数，应按要求的密实度、压实工具、虚铺厚度和含水量，经现场试验确定。
沟槽回填密实度要求度不大于0.5m。
机械碾压时的搭接宽度不小于20cm，人工夯填时夯与夯之间重叠不小于1/3夯底宽度。
11、井室及其他附属构筑物周围回填应符合下列规定：（1）井室周围的回填，应与管道沟槽回填同时进行；不便同时进行时，应留台阶形接茬；（2）井室周围回填压实时应沿井室中心对称进行，且不得漏夯；（3）回填材料压实后与井壁紧贴；（4）路面范围内的井室周围，应采用石灰土、砂、砂砾等材料回填，其回填宽度不宜小于400mm。
（5）严禁在槽壁取土回填。
12、基坑雨季回填时，抓住晴天，集中力量，分段施工，工序紧凑，取、运、填、平、压各环节紧跟作业。
沟槽回填施工技术交底
施管表5
工程称
分部工程
给排水工程
分项工程名称
沟槽回填
交底日期
管道隐蔽工程验收合格后，沟槽应及时进行回填。沟槽回填前应对回填材料取样送检，验收合格后方可使用。
1、沟槽底至管顶以上50cm范围内采用砂砾石回填，管顶50cm以上采用合格土回填，位于道路内的采用与道路填料相符的填料填筑。
2、管道基础最大粒径不大于20mm，管道胸腔及管顶以上50cm以内的区域最大粒径不大于50mm，要求必须采用人工分层回填夯实，每层厚度10-20cm，管道两侧要同时进行，均匀上升，不得一边超载而另一边空载。。
4、管道位于回填/换填区域处理方式：当道路回填至管顶以上1m时进行管道施工，管道基础超挖50cm换填砂石基础，其余沟槽部分采用砂砾石回填至管顶50cm。
沟槽回填时需注意事项：
1）槽回填时必须将沟槽内杂物、木料、草袋、积水等清除干净。穿越沟槽的其它管线及沟槽附近建筑物，根据有关规定认真加固处理。
2）回填时按土类和采用的压实工具控制在最佳含水量附近。每层虚铺厚度不超过20cm。
3）回填土或其他回填材料运入槽内时不得损伤管节及其接口，并应根据每层虚铺厚度的用量将回填土运至槽内，不得在影响压实的范围内堆料。
4）分段回填土压实时，相邻段的接茬应呈阶梯形，且不得漏夯。采用木夯、蛙式夯等压实工具时，应夯夯相连，采用压路机时，碾压的重叠宽度不得小于20cm。
交底单位
接收单位
交底人
接收人
回填压实度要求如下：
1）基底至管顶压实系数不小于0.9；
2）管顶以上50cm范围压实系数不小于0.85；
3）管顶以上50cm以外的部分：位于道路内，回填压实密度与道路路基压实密度相同；位于绿化带内，回填压实度不小于0.9。
