可控硅调光电源使用说明书
FLZ系列可控硅使用说明书V2.0新
NARIFLZ系列可控硅整流装置使用说明书V2.0国电自动化研究院南瑞电气控制公司目录第一部分前言 (2)一、概述： (2)二、型号及适用范围 (2)三、使用条件 (2)第二部分设备原理 (3)一、主回路原理 (3)二、硅元件的保护 (3)三、硅元件的参数选择 (4)四、硅元件的散热 (4)五、并联支路的均流措施 (4)六、辅助控制回路 (5)第三部分设备安装 (6)一、柜体的安装 (6)二、交直流汇流铜排的安装 (6)三、交直流电缆的安装 (6)四、有关注意事项 (6)第四部分设备使用说明 (7)一、FLZ-250型可控硅整流装置使用说明 (7)二、FLZ-500（600）（/2）型可控硅整流装置使用说明 (7)三、FLZ-1000（1000~2000）型可控硅整流装置使用说明 (8)第五部分设备维护 (10)一、检修维护 (10)二、日常维护的注意事项 (10)第一部分前言一、概述：FLZ系列可控硅整流装置是针对大中小型发电机组而分别设计的励磁系统产品。
FLZ系列可控硅装置具有结构简单、适应面广、输出功率大、维护量小的优点，在各类型发电机组励磁系统中得到广泛的应用。
为了更加方便现场的维护，我们力求将FLZ系列标准化，使其更趋于简洁，运行更加可靠。
二、型号及适用范围FLZ-250型：适用于三机励磁系统及两机一变励磁系统。
FLZ-500（600）型：适用于较小容量的自并励系统及相应容量的励磁系统。
FLZ-500（600）/2型：适用于较小容量的自并励系统及相应容量的励磁系统。
FLZ/M型：适用于较小容量的自并励系统及相应容量的励磁系统。
FLZ-1000（1000~2000）型：适用于大容量的自并励系统。
三、使用条件1．周围空气温度不高于+40℃，不低于0℃。
2．海拔高度不超过2000米。
3．使用场所：空气清洁的室内。
4．设备安装时与垂直面的倾斜度不超过5%。
5．设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。
可控硅中频电源安全操作规程范文
可控硅中频电源安全操作规程范文一、总则1. 本操作规程旨在确保可控硅中频电源的安全使用，防止事故和人身伤害的发生，严守电气安全和劳动保护法律法规。
2. 所有使用可控硅中频电源的操作人员必须严格按照本规程进行操作，并接受相关安全培训后方可上岗。
3. 任何对可控硅中频电源的调试、维修及相关设备的更换，必须由具备相关资质的人员操作。
二、设备及用途1. 可控硅中频电源是一种广泛应用于工业生产领域的电力设备，用于供应不同种类的中频电流。
2. 可控硅中频电源主要用于热处理、金属加工等领域，如淬火、退火、感应加热等。
三、安全操作要求1. 操作前应仔细阅读可控硅中频电源的操作手册，并按照要求进行操作。
2. 在操作过程中，应时刻保持专注，注意事故隐患和安全预防措施。
3. 操作人员应穿戴好防护设备，如绝缘手套、绝缘鞋等。
4. 操作人员应熟悉可控硅中频电源的电路结构和原理，了解常见故障处理方法。
5. 在操作过程中，应定期检查电源的连接线、插头、开关等器件，确保其完好无损。
6. 操作人员应保持操作场所的清洁卫生，防止积尘引起事故。
7. 操作人员应经常检查可控硅中频电源的温度，确保其正常工作。
8. 操作人员应始终保持冷静，遇到意外情况时应迅速采取适当应变措施，并及时报告上级主管。
四、操作流程1. 打开电源前，应检查电源开关是否处于关闭状态。
2. 打开电源后，应检查电源指示灯是否正常亮起，电流表是否显示正常。
3. 操作人员应按照需要调整电源的输出电流和频率，但不得超过电源的额定范围。
4. 操作完成后，应先将电源的输出电流和频率调整至最小，然后再关闭电源。
五、事故处理1. 若出现电源漏电、短路等故障，应立即切断电源，并通知专业人员进行检修。
2. 若出现可控硅中频电源过热等情况，应立即停止使用，及时检查故障原因，并进行修复。
3. 发生人员伤害事故时，应立即采取紧急救护措施，并迅速报警，通知相关部门进行处理。
六、防止电气伤害的措施1. 在操作过程中，应保持操作环境的干燥，并确保设备与周围物体之间有足够的通风空间。
可控硅中频电源安全操作规程范本（二篇）
可控硅中频电源安全操作规程范本第一章总则第一条为了保障可控硅中频电源的安全运行，确保操作人员的人身安全和设备的正常使用，制定本规程。
第二条本规程适用于可控硅中频电源的日常使用和维护操作。
第三条可控硅中频电源的操作人员必须严格按照本规程执行，违反规程造成的人身伤害和设备损坏，由个人负责。
第二章安全管理第四条所有操作人员必须具备相应的电气知识和操作技能，熟悉可控硅中频电源的工作原理和功能。
第五条操作人员必须经过专业培训并取得相应的操作证书方可上岗。
第六条操作人员必须严格按照电源产品的使用说明书操作，不得擅自拆卸或改变电源的结构和工作参数。
第七条操作人员在操作前必须检查电源设备及配件的运行状态，确保设备完好无损。
第八条操作人员在操作中发现任何异常情况必须立即停止操作，并向上级报告。
第九条操作人员必须定期对电源设备进行维护保养，确保设备的正常运行。
第三章操作流程第十条操作人员在操作可控硅中频电源前必须戴好工作服、帽子、手套和防静电鞋，并确保地面是干燥的。
第十一条操作人员在操作前必须检查电源设备的电气连接，确保接地良好，防止电击事故发生。
第十二条操作人员在操作前必须检查电源开关的位置，确保开关处于关断状态。
第十三条操作人员在操作前必须检查电源设备的冷却液位，确保冷却系统正常工作。
第十四条操作人员在操作中必须掌握电源的输出参数，确保输出电流和电压符合设定要求。
第十五条操作人员在操作中必须注意电源设备的工作状态，不得超过额定负载，避免设备过热。
第十六条操作人员在操作后必须关闭电源开关，切断电源供应。
并按照操作顺序进行设备的关机操作。
第十七条操作人员在操作结束后必须对电源设备进行清洁和维护，确保设备的正常使用。
第四章应急措施第十八条在发现可控硅中频电源发生故障或异常情况时，操作人员必须立即采取安全措施，切断电源供应。
第十九条操作人员在发生火灾或其他紧急情况时，必须迅速报警并采取适当的灭火措施。
第二十条操作人员在发生电击事故时，必须迅速切断电源，并立即进行急救。

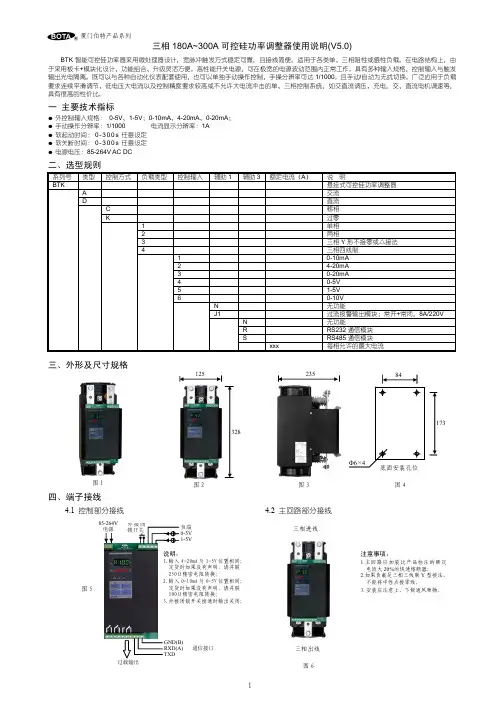

三相 180A~300A 可控硅功率调整器使用说明
厦门伯特产品系列三相180A~300A 可控硅功率调整器使用说明(V5.0)BTK 智能可控硅功率器采用微处理器设计，宽脉冲触发方式稳定可靠，且接线简便。
适用于各类单、三相阻性或感性负载。
在电路结构上，由于采用板卡+模块化设计，功能组合、升级灵活方便。
高性能开关电源，可在极宽的电源波动范围内正常工作。
具有多种输入规格，控制输入与触发输出光电隔离。
既可以与各种自动化仪表配套使用，也可以单独手动操作控制，手操分辨率可达1/1000。
且手动/自动为无扰切换。
广泛应用于负载要求连续平滑调节、低电压大电流以及控制精度要求较高或不允许大电流冲击的单、三相控制系统，如交直流调压、充电，交、直流电机调速等，具有很高的性价比。
一 主要技术指标z 外控制输入规格： 0-5V 、1-5V ；0-10mA 、4-20mA 、0-20mA ； z 手动操作分辨率：1/1000 电流显示分辨率：1A z 软起动时间：0-300s 任意设定 z 软关断时间：0-300s 任意设定 z电源电压：85-264V AC DC二、选型规则系列号 类型 控制方式 负载类型 控制输入 辅助1辅助3额定电流（A） 说 明BTK悬挂式可控硅功率调整器A交流D 直流C移相 K过零 1 单相 2 两相3 三相Y 形不接零或△接法 4三相四线制1 0-10mA 24-20mA 3 0-20mA 40-5V 5 1-5V 60-10V N 无功能J1过流报警输出模块；常开+常闭，8A/220V N 无功能R RS232通信模块 SRS485通信模块xxx 每相允许的最大电流三、外形及尺寸规格图1 图2 图3 图4四、端子接线4.1 控制部分接线 4.2 主回路部分接线85-264V 4-20mA 与1-5V 位置相同； 精密电阻转换；0-10mA 与0-5V 位置相同； 精密电阻转换；三相进线注意事项：1.主回路应加装比产品标注的额定电流大20%的快速熔断器；2.如果负载是三相三线制Y 型接法，不能将中性点接零线。
可控硅中频电源安全操作规程(三篇)
可控硅中频电源安全操作规程可控硅中频电源用于工业生产中的中频电炉等设备的供电，具有较高的功率和电压。
为了保证工作人员和设备的安全，需要制定可控硅中频电源的安全操作规程。
下面是关于可控硅中频电源的安全操作规程，共计2000字。
一、设备操作前的准备工作1. 按照操作手册，检查设备的电源插头、开关等部件是否正常。
确保设备的电源接线正确，接地良好，且所有接线紧固。
2. 仔细阅读设备的使用说明书和操作手册，了解各个部件的功能和操作方法。
3. 穿戴个人防护用品，包括工作服、绝缘手套、绝缘鞋等。
确保自己的身体和设备的安全。
二、设备的正确操作方法1. 开机前先检查设备的各个部件是否正常，特别是电源和控制部分是否接线正确，是否有异常情况。
2. 打开电源开关，启动设备。
此过程中应保持手部和身体远离设备的高压部分，避免触摸设备导致电击。
3. 设备启动后，可以根据需要调节设备的电压和电流。
调整电压和电流时，应使用专门的调节设备，避免直接触摸设备。
4. 使用设备时，禁止随意触摸设备的高压部分和高温部分，以免导致触电和灼伤。
5. 当设备出现异常情况时，如气味异常或冒烟等，应立即停止使用设备，并关闭设备的电源开关。
并立即通知维修人员进行检修。
三、设备的维护保养1. 定期检查设备的电源插头、开关等部件是否正常，是否有松动或损坏的情况，若有需要及时更换或修复。
2. 定期清洁设备的内部和外部，清除灰尘和杂物，避免影响设备的正常工作，同时注意不要使用水直接清洗设备以免触电。
3. 对设备进行定期的维护保养，包括清洗设备的散热器、更换风扇等。
同时注意维护保养过程中的安全，如使用专业工具、戴上绝缘手套等。
四、设备的停机与断电1. 停机前，应先将设备的电压和电流调节至最低，再关闭电源开关。
避免设备突然停机导致的异常情况发生。
2. 断电前，应先将设备的电压和电流调节至最低，再关闭电源开关。
然后拔下电源插头，对设备进行断电处理。
3. 当设备需要维修或长时间停机时，应切断设备的电源，并使用防护罩或其他措施，避免他人误操作导致的事故。
可控硅恒压调光电源
产品面观 单机连线 系统连线
注意： 1. 使用开关电源通电之前，请检查输入输出线是否接对（交流电的火线，零线，接地线，直流电压正、
负极），建议用电线截面积大于 0.75mm 的铜线；为保证使用安全性和减小干扰，请确保接地端“ ” 良好可靠接地。 2. 调光状态中输出有 LED 调光指示。 3. 产品可以与邦奇，路创，等大型系统配套。
产品特性
调光电压：40V-110V AC 频 率：50/60Hz 输入电流：1.2A max 效 率：80％Min
输出功率：100W 输出电流：7.8A max 输出电压：DC12V
产品规格
产品尺寸：L301*W64*H40 mm 重 量：550gBiblioteka 更新于 2013-01-07
Page 1 of 2
DM9120HC1-12 -V1.0
更新于 2013-01-07
Page 2 of 2
DM9120HC1-12 -V1.0
LED 调光器系列
DM9120HC1-12
产品特性
◆ 恒压输出 12VDC,满载电流 7.8A ◆ 40V-110VAC 可控硅调光，调光曲线平滑，根据可控硅所输出的电压曲线成正比。 ◆ 具有输出短路保护，过功率保护，过热保护功能。 ◆ 对该驱动器级连使用时请选用合适功率的可控硅调光器
产品应用
建筑装饰,商业空间、机场、建筑工程、地铁；医院、酒店、百货商场、广场、餐厅；广告立体字、标志 标识、招牌、广告灯箱,作为大面积照明光源使用。
可控硅调光电源
LED可控硅调光电源市场目前分为：LED可控硅恒压调光电源，LED可控硅恒流调光电源1.简单概述：理想的是：LED可控硅恒压调光电源：调电压，电流随着降由于LED的特性，电压降的同时，电流也会随着降LED可控硅恒流调光电源：调电流，电压随着降由于LED的特性，电压降的同时，电流也会随着降调光平滑，均匀，精确度高，无闪烁，可控性更强不理想的是：LED可控硅调光电源，市面上有一些技术不成熟的，如：可控硅恒压调光电源，也是调电流基本就是可控硅恒流调光电源原理但这样有一个不好问题就容易出现，如LED可控硅恒压电流，调电流，电压是会随着降，但降的精确度不高，这样调的时候，当负载达不到50%，，或调光到10%以下，测试电源数值AC，DC电压跳的频率高，这样接灯容易闪烁.2.LED可控硅调光电源，匹配功能，性能是否够强如是否能匹配市面上目前比较好的调光器，或者灯光系统市面有：美国路创，澳大利邦奇系统，德国奇胜灯光系统，还有国知名的灯光系统1.很多技术不成熟，所购电子元器件，IC匹配出来的方案，很多都不能同时兼容多个系统兼容多个系统还有性能问题，是否完美匹配，调出理想的光效，是否达到100%无闪，无声，调光平滑，均匀，快调，慢调等各各问题2.市面上很多LED可控硅调光电源，不能同时兼容前沿，后沿调光器技术成熟的：兼容前沿（前切）和后沿（后切）调光器3.LED可控硅调光电源目前的W数都做的不大截止2014.5月目前市场上能找到的，最大只能做到80W.100W技术不成熟的，目前只能做恒流，不能做恒压的，且W数只能做到50W以下（铭海电源）经我公司（铭海电源）的研发人员的努力下，2年不断的努力完善，从IC方案的确定，采用，使用知名的IC芯片方案，和进口的元器件，不断的研试，老化和购买国内外多家灯光系统及调光器------调试匹配。
可控硅电源2014.5月正式出市1.质保三年2.完美匹配国内外知名灯光系统及调光器如：美国路创，德国奇胜，澳大利亚邦奇匹配调光精度高，调光无闪，调光平滑，可快速调光3.可控硅恒压调光电源，调电压可控硅恒流调光电源，调电流4.兼容前切，后切调光器及灯光系统5.我公司能从10W.20W.30W.40W.60W.80W.100W有恒压，恒流以上资料由：铭海电源提供：简单，直接，无需技术人员都可看懂！。
富安时可控硅说明书
富安时可控硅说明书
富安时可控硅是一种电子元件，用于控制电流的流动。
它适用于不同种类的交流电器设备，例如照明设备、电动工具、家庭电器等。
它采用了先进的半导体技术，具有以下优点：
1. 与传统的机械开关相比，富安时可控硅具有更长的寿命和更高的可靠性。
2. 运行稳定，能够有效地控制电流，减少电器设备的能耗。
3. 先进的封装技术和保护器件能够保证产品的安全性和稳定性。
使用富安时可控硅时，请按照以下说明操作：
1. 在使用富安时可控硅前，必须先确保电器设备的所有电路已断开电源，并确保安全。
2. 请按照产品说明书的要求进行正确的安装与连接，并确保产品封装完好，不受外部损坏。
3. 在使用富安时可控硅时，请勿使用过大或者过小的电流，以免产品损坏或者电器设备发生故障。
4. 使用富安时可控硅时，请注意静电防护，在安装和操作过程中，避免使用静电会对产品损坏造成影响。
以上是富安时可控硅的简要说明，使用时请按照说明书的要求进行操作。
KGHS系列可控硅使用说明书kdq6
SKGHS系列可控硅使用说明书目录●概述●主要技术数据●KDQ6 通用三相晶闸管数控板说明●操作程序●安装调整●维修及使用注意事项●包装运输及保存●产品成套性附图1主回路电气原理图2控制回路电气原理图3操作台配线图4整流柜配线图5总配线图２1．概述（1）用途特点本系列可控硅整流设备是采用可控硅技术把交流电变成大小可调的直流电的设备，主要作为冶金电化学和电加热等可调直流大功率供电电源。
也可以作为一般工业用电阻性负载的稳流稳压可调直流电源。
本设备设有电流负反馈环节和电压负反馈环节形成闭环控制，由于采用了触摸屏数字控制系统，稳压稳流精度高，用户可根据生产工艺选择稳流稳压工作状态，本设备同时良好的柔性和智能，具有完善的故障、报警检测和保护功能（实时检测过流、过压、反馈丢失、控制板内部故障，设有开机给定回零、软启动、截流、截压、急停缺相失水等保护，发生故障时，可使交流侧跳闸，并发出声光报警，保证了设备运行的可靠性。
），良好的人机界面和良好的开放性能。
调试简单。
本设备由于采用了可控硅为工作元件，具有节能无振动，无噪声，体积小，重量轻，整流效率高，调压范围宽，操作维修方便等优点。
本系统采用有载开关调压和数字控制的可控硅恒流系统配合，可以得到一个很理想的功率因数，高效节能。
（2）产品型号名称本产品型号为SKGHS-7800A/120V7800A——额定直流电流120V——额定直流电压S—触摸屏数字控制系统K—整流方式：可控硅整流装置H—用途：化工电解S—冷却方式：水冷（3）本系列装置适用于下列工作条件●海拔高度不超过1000米。
●周围空气温度不高于+40℃，不低于+5℃。
●冷却进口温度不高于+30℃，不低于+5℃，循环水进口温度不大于+35℃，夏天进口水温不能低于室温5℃，以防结露，水压0.5-2kg/cm2。
水质≥2500欧姆/厘米。
PH值在6-9之间。
运行时应维持水阻不低于50千欧/厘米。
整流器停止使用期间，应排尽冷却水，防止冻结损坏。
硅控可调电炉使用说明书
硅控可调电炉使用说明书
一、用途
万用电炉为工矿、企业、医院、学校实验室常用的加热设备，用途广泛，使用便利、清洁，并可根据需要随意调节功率变换温度。
二、使用说明
工作时为了防止金属体及导电物体触及炉丝，首先把炉圈放在炉丝盘上部，使其起到绝缘且集中热量的作用，炉板放在炉圈上，可防止明火直烤，炉棍插在炉体后部的固定圈内，以供吊起加热之用。
三、性能说明
本产品采用可控硅调压电路，以调压方式加大或缩小功率以达到控温目的。
每组炉盘可调最小功率约0.5KW,可调最大功率为1.0KW,每一组功率变换器调节扭可控制相对的一组加热盘。
四、注意事项
一、使用电压为220V,电炉必须有良好的接地线。
二、不得在加热面上直接放入液体易溶解物品及导热物体。
五、外形尺寸
型号尺寸
DDL-1KW15×17×18.5
DDL-2KW15×17×18.5
DDL-2×1KW30×17×18.5
DDL-4×1KW60×17×18.5
DDL-6×1KW90×17×18.5
南北潮商城|。
可控硅的基本工作原理及在调光器中的使用
可控硅的基本工作原理及在调光器中的使用可控硅（Silicon Controlled Rectifier，SCR）是一种半导体器件，也被称为晶闸管。
它具有开关功能，可在高压、高电流条件下进行控制。
可控硅的主要应用之一是在调光器中，用于控制灯光的亮度。
可控硅的基本工作原理是基于PN结的特性。
PN结是由P型半导体和N型半导体组成的结构。
当一个正向电压施加在PN结上时，电子从N型区域流向P型区域，同时空穴从P型区域流向N型区域。
这种流动导致PN结上形成一个导电通道，使电流能够通过。
然而，在可控硅中，除了PN结外，还有一个控制电极（称为门极）。
当门极施加一个正向电压时，可控硅处于导通状态，电流可以流过。
当门极施加一个负向电压时，可控硅处于阻断状态，电流无法通过。
在调光器中，可控硅的使用可以实现灯光的亮度调节。
调光器通常由可控硅、触发器电路和控制电路组成。
触发器电路用于产生一个脉冲信号，用于控制可控硅的导通和阻断。
当脉冲信号施加在可控硅的门极上时，可控硅处于导通状态，电流可以流过。
而当脉冲信号消失时，可控硅处于阻断状态，电流无法通过。
控制电路用于调节脉冲信号的频率和宽度，从而控制灯光的亮度。
通过改变脉冲信号的频率，可以实现灯光的快速闪烁或缓慢变化。
通过改变脉冲信号的宽度，可以实现灯光的亮度调节。
调光器中的可控硅通常需要额外的保护电路，以防止过电流和过热。
过电流保护电路可以监测电流的大小，并在超过设定值时切断电源。
过热保护电路可以监测可控硅的温度，并在温度过高时切断电源。
除了在调光器中的应用，可控硅还广泛用于电力控制、电机控制和电子系统中。
它具有可靠性高、成本低、体积小的优点，因此被广泛应用于各种领域。
总结起来，可控硅是一种半导体器件，基于PN结的特性实现了开关功能。
在调光器中，可控硅通过控制门极电压的方式实现灯光的亮度调节。
它需要与触发器电路和控制电路配合使用，并且通常需要额外的保护电路。
可控硅不仅在调光器中有广泛应用，还在电力控制、电机控制和电子系统中发挥重要作用。
DIM105-LED可控硅调光器
DIM105
恒压可控硅调光器
欢迎使用DIM105L恒压可控硅调光器，最大输出电流15A。
这款调光器采用了先进的微电脑控制技术，先进的电子元器件，具有稳定的性能和高品质，可以广泛应用于大楼，酒店，KTV和家庭。
产品特性
●可控硅调光，输入的调光信号： 40V~230VAC
●支持所有的可控硅调光系统
●单通道输出，最大输出电流 15A
●调光曲线平滑无抖动
●亮度调节 0-100%
●具有过流保护，短路保护
●LED电源指示： LED电源亮说明正常工作 LED电源灭说明线路连接错误或者过流保护或者短路保护
●通过可调电阻调节产品之间亮度的一致性
技术参数
产品尺寸
接线图
备注：AC40-110V的调光信号输入可以实现0-100%的调光输出，调光曲线平滑与输入的调光信号成正比。
如果亮度达不到0%，请检查 AC40-110V的调光器是否能达到最低的调光电压。
如果亮度达不到100%，请检查调光器是否能达到最高的调光电压。
亮度一致性调节
如果不同的调光器之间亮度不一致可以通过微调可调电阻，来消除差异。
调节方法：
1.顺时针调节，会使调光曲线整体下降，亮度降低；
2.逆时针调节，会使调光曲线整体上升，亮度增加；
安装事项
1.输入电压必须符合产品的工作电压
2.不能过载
3.通电前必须确保接线正确
备注：
可以用于电压值为 220V或230V的国家，如中国，欧洲等。
zk型可控硅电压调整器说明书
ZK型可控硅电压调整器使用说明书一、 概述ZK型可控硅电压调整器和可控硅配合使用，可对负载上的加热功率进行调节，移相触发方式有深度电压负反馈，因此有良好的调整线性，电网波动的影响也减之最小。
过零触发型仪器设计有电网电压波动补偿功能，可稳定不同供电电压时的加热功率。
仪器对可控硅有移相和过零二种触发方式，移相触发方式改变负载上每个作功波形的有效值，采用连续缓慢调压的方式调节加热功率，精度和稳定性都较好，能用普通电表作负载电压电流检测。
过零发方式增减单位时间内地负载上完整的作功波形数，采用间歇调动的方式调节加热功率，由于可控硅地电网电压过零时导通，故无射频干扰，但不能用普通电表作负载电压电流检测。
仪器与输出为0~10mA或4~20mA的XMT-191、XMT-９９０１等二次仪表配合使用，可构成单相或三相电阻炉的温度高精度自动控制。
二、 特点１、 新型设计，平面内装大型电表作输出指示，易于读数和机械调零。
仪器深度比一般产品缩短一半，重量减轻2公斤，耐震动性能好，抗干扰能力强。
２、 在负载短路或过电流时，仪器可在1～2个周波内自动关闭可控硅的触发信号，使可控硅载流而免遭损坏，同时具有负载短路指示功能。
３、 直接从电网取同步信号，适用于“Y”形接线方法，控制稳定可靠。
三、 型号编制说明：ZK可控硅电压（平均功率）调整器１．ＺＫ－１表示为：面型尺寸160（宽）×８０（高）×１３０（深）的单相移相触发可控硅电压调整器。
２．ＺＫ－３表示为：面型尺寸的160（宽）×８０（高）×１３０（深）三相移相触发可控硅电压调整器。
四、 主要技术指标：１、 输入信号：0~10mA（输入阻抗800Ω）或4～20mA（输入阻抗250Ω）;２、 输出脉冲：幅值不小于3V、宽度不小于50uS(20Ω负载时);３、 移相触发型最大导通角：不小于150度;４、 工作环境：温度0~50℃相对湿度不超过85%的无腐蚀性气体场合;５、 电源：交流220V±15%,50Hz约3V A６、 重量：约0.8Kg五、安装：1.检查仪表下列附件是否齐全：安装螺钉二副、安装板二副；2.将输入、输出（可控硅的控制极G1、G2和K1、K2）、反馈、电源、地线及电炉连线全部按说明书接妥。
可控硅中频电源说明书(恒功率大板)
KGPS系列感应加热用可控硅变频装置（全集成化恒功率型）使用说明书二零一一年三月目录第一章前言 (1)1.1 型号含义 (1)1.2 KGPS系列可控硅中频电源的基本参数 (3)1.3 部分GWJ系列快速熔炼（钢）炉技术参数 (3)1.4 安装使用条件 (4)1.5 冷却水 (5)1.6 产品执行标准 (6)第二章可控硅中频电源的工作原理 (6)2.1 三相全控桥整流电路的工作原理 (6)2.2 触发脉冲移相电路 (9)2.3 调节器工作原理 (10)2.4 逆变部分工作原理 (11)2.5 启动演算部分工作原理 (11)第三章并联逆变方式的中频电源 (12)3.1 并联逆变的工作原理 (12)3.2 中频频率的自动调整 (14)第四章安装与调试 (14)4.1 安装 (14)4.2 调试 (16)第五章日常使用维护、保养及注意事项 (17)附件1：炉衬打结工艺 (19)附件2：功率与频率的选择 (21)附件3：可控硅中频电源操作规程 (24)附件4：中频电源系统维护与维修 (25)第一章前言KGPS系列全集成化可控硅中频电源装置是一种利用可控硅把50Hz的工频电流变换成某一种频率的中频电流的半导体变频装置（又称固态静止变频装置），它与各种形式的负载配合，作为一种最干净的加热方式，在锻件加热、金属熔炼、表面淬火、正火、退火、弯管加热、钎焊……等场合得到非常广泛的应用。
这种在70年代发达国家迅速推广的新技术，代替了大多数燃料加热的燃烧炉，并以节能、高效、生产率高、损耗小、无污染、工人劳动强度低的优点得到了使用厂家的一致称赞。
我公司是研制、生产成套装置的专业生产厂家，有雄厚的技术力量，高级工程师、工程师占公司总人数的30%以上，是一家带有科研性质的、生产专用设备的公司。
多年来与大专院校、研究院所合作，开发了多种电路的中频电源、透热炉、熔炼炉及淬火设备。
近几年，又开发研制了全数字触发电路，大量采用集成电路及可编程控制逻辑芯片，并在简化操作、简化维修、简化调整、提高可靠性方面做了大量的工作。
可控硅电源说明书
常见故障处理故障按发生部位主要分为整流部分、逆变部分、启动部分和负载部分。
_?Pa(e_)8\(1)整流部分故障。
一般来讲，能正常启动。
但电抗器发出声音为嘣嘣声时多为整流部分出现问题，但是炉料过多也会使电抗器发出沉闷的声音，要正确分析。
整流部分主要故障为：①由于接触器接触不良导致电源缺相，可用万用表检测。
②整流晶闸管的保护快熔烧损导致整流后6个波头有缺失。
电抗器滤波时发出嘣嘣声。
③整流晶闸管本身损坏，主要表现为阴阳极短路或者门极和控制极开路(正常电阻为6—30n)。
④用示波器检测整流脉冲，正常整流脉冲为双窄脉冲，如果变成了单脉冲或者脉冲宽度不够基本为整流脉冲变压器或者是整流调节板出现问题。
_0:>hK\F#(2)逆变部分故障。
逆变部分出现故障时电源一般无法启动或启动后元法T作。
主要故障为：①逆变晶闸管损坏。
可用万用表检测，阴阳极电阻无穷大，检查晶闸管的门极和控制极的电阻，正常为10～30fl。
有时测鼍时发现两只损坏，可将一只晶闸管从压紧铜排卜拆除后再进if测量。
②逆变脉冲变压器的输出是否正常，如果逆变脉冲少一路或者没有，要更换逆变脉冲变压器，如更换后依然没有要检测逆变功放板的输出脉冲。
_5_&h_">_j(3)预充电部分故障。
预充电部分故障通常无法正常肩动。
W_y*_+8~@A主要故障为：①预充电回路的晶闸管出现短路故障导致无法进行充电，槽路里没有能量，可以直接用万用表测量充电电容两端，一般电压为500V，如果没有电瓜日，测量预充电晶闸管是否短路。
②如果充电电容有电压，但是并不向槽路里放电，原因可能是晶闸管没有导通，用爪波器检查触发回路的脉冲是否正常，检查接触器是否卡死。
③充电电压低，有时有啪啪声，检查充电电容是否有接地。
_HsU_h5__;(4)负载故障。
负载由感应线圈和补偿电容及相连接的通水铜排构成，常见故障有：①补偿电容器有漏油和击穿现象，可用指针万用表xlk挡测量电容器每个柱子对公共端有无充放电现象，若无充电，说明柱子已坏。
使用说明书-可控硅
T r 6B 6B--3TY 晶闸管三相晶闸管三相交流调压交流调压交流调压移相控制器移相控制器移相控制器使 用 说 明 书北 京 瑞 达 利 电 子 科 技 有 限 公 司 北京瑞田达技贸有限责任公司北京瑞田达技贸有限责任公司 电子器件厂电子器件厂地址：北京市海淀区上地信息路一号国际创业园1号楼301 电话：010-******** 82895337 传真：010-********目录一、概述.........................................................................................................................................................- 3 -二、功能描述：.............................................................................................................................................- 3 -三、技术性能与参数.....................................................................................................................................- 3 -四、外部管脚说明.........................................................................................................................................- 4 -五、安装尺寸图.............................................................................................................................................- 4 -六、可调电阻的功能.....................................................................................................................................- 5 -七、转换开关的功能.....................................................................................................................................- 5 -八、运行调试（以电阻性负载晶闸管三相交流调压为例）......................................................................- 6 -九、使用注意事项.........................................................................................................................................- 7 -十、附图...................................................................................................................................................- 9 -1. 变压器晶闸管交流调压、二极管整流示意图2. 电阻性负载晶闸管三相交流调压示意图3. 4-20mA仪表控制示意图一、概述：概述：TR6B-3TY晶闸管三相交流调压移相控制器，可用于三相电感性负载、三相电阻性负载交流调压及三相整流变压器原边晶闸管交流调压副边二极管整流等装置的主要触发控制单元。
可控硅说明技术手册
∆RthJ-hs Conduction
12
(The following table shows the increment of thermal resistence RthJ-hs when devices operate at different conduction angles than DC)
A/µs µs
Gate drive 20V, 20Ω, tr ≤ 1µs TJ = TJ max, anode voltage ≤ 80% VDRM
Gate current 1A, dig/dt = 1A/µs Vd = 0.67% VDRM, TJ = 25°C ITM = 300A, TJ = TJ max, di/dt = 20A/µs, VR = 50V dv/dt = 20V/µs, Gate 0V 100Ω, tp = 500µs
2222222222222
1.18
1.14 1.96 600 1000 (300)
(16.7% x π x IT(AV) < I < π x IT(AV)), TJ = TJ max. mΩ
(I > π x IT(AV)),TJ = TJ max.
V
Ipk= 750A, TJ = TJ max, tp = 10ms sine pulse
Units Conditions
A 180° conduction, half sine wave °C double side (single side) cooled
@ 25°C heatsink temperature double side cooled
t = 10ms No voltage
Typical Applications
三相70A~110A可控硅功率调整器使用说明(V5.1)
闪烁符号含义对照表
符号 含义
①
E--EA--
过载保护 A 相过载损坏
E-b- B 相过载损坏
② E--C C 相过载损坏
EAbC 过载损坏
EA-C A、C 过载损坏
E-bC B、C 过载损坏
⑦ LA
A 相开路
L-b- B 相开路
⑥ L--C C 相开路
LAbC ABC 相开路或热保护
地址号。多机使用时，同一线路上不允许有相同的地址。
点 SET 图 14
点 SET
波特率参数 bAud 本机波特率。同一系统中，上、下位机均应采用相同的波特率。
点 SET 图 15
点 SET
点 SET 图 16
点 SET
手动允许/禁止参数 StAt
StAt 参数值 2：禁止按键切换到手动操作模式；其它值：允许点按 SET 键切换手/自动操作模式； 操作权限参数 PLoc
输出上限设定参数 outH
输出上限值，采用百分比制。0-100%对应可控硅 0~最大导通角。导通角的百分数和主回路实际电压（或电流）的对应 关系，请在具体应用中获得。输出处于 outH 确定的最大值时 HAL 灯亮 软启动时间设定参数 tu 软启动功能在两种情形下起作用：1-触发器首次上电；2-外接启动/关断按钮控制后；
系列号 BTK
类型
A D
控制方式
C K
负载类型
1 2 3 4
控制输入
1 2 3 4 5 6
辅助 1
N J1
辅助 3 额定电流（A）
N R S
xxx
说明 悬挂式可控硅功率调整器 交流 直流 移相 过零 单相 两相 三相 Y 形不接零或△接法 三相四线制
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
可控硅调光电源使用说明书
我司生产的可控硅调光电源采用了先进的IHC、DCC技术.
IHC技术（Intelligent holding current）
智能调节维持电流
适合不同的可控硅调光器
在全调光范围内保证调光平滑，稳定，不闪烁
DCC技术(Dual constant current)
双重限流用起来更放心
高精度恒流可达1%
温度变化对恒流精度影响小
使用指导
本产品输入端有个黑色输入线压线盖，带自锁卡紧，用一字镙丝刀均匀用力向上慢慢翘开，露出输入端子，接交流火线L和零线N。
输出端子按产品标识接线，注意正负极。
市面上的调光器一般都是单线制，直接串接在电源输入端的火线L上就可以实现调光。
注意事项:
★★注1：在使用本电源时，请注意区分输入端和输出端,请正确接线,核对无误后才能通电；
★★注2：请先接好DC 输出端的负载,确认无误,再开电源；如果开路通电,请关断电源后,
必须等输出端储存的电能释放完后,再接LED,否则可能烧坏LED；
非正常现象及相应的处理方法：
1、电源在第一次装置好电气连接后，出现不亮，请切断AC 输入端并检查：
a) DC 输出端有无接触不良；
b) DC 输出端正负极是否接反，LED板是否有焊反；
c) AC 输入端有无接触不良；排除以上故障后再测试。
2、在装置好电气连接后， LED 灯点亮，但LED 灯出现闪烁，请切断AC 输
入端，检查DC 输出端：
a）有无过载、超载、轻载；
b）电源设计参数与实际使用参数不符。
3、产品在使用过程当中如遇其他疑问或问题，请及时与我公司沟通、反馈
不良信息，我公司将积极协助贵公司解决问题。
4、电源功率在30W以上，建议输出电线用18AGW线材。
接线示图：
方法一、
方法二、。
